单片机实验指导书

三明学院
2011年09月01日

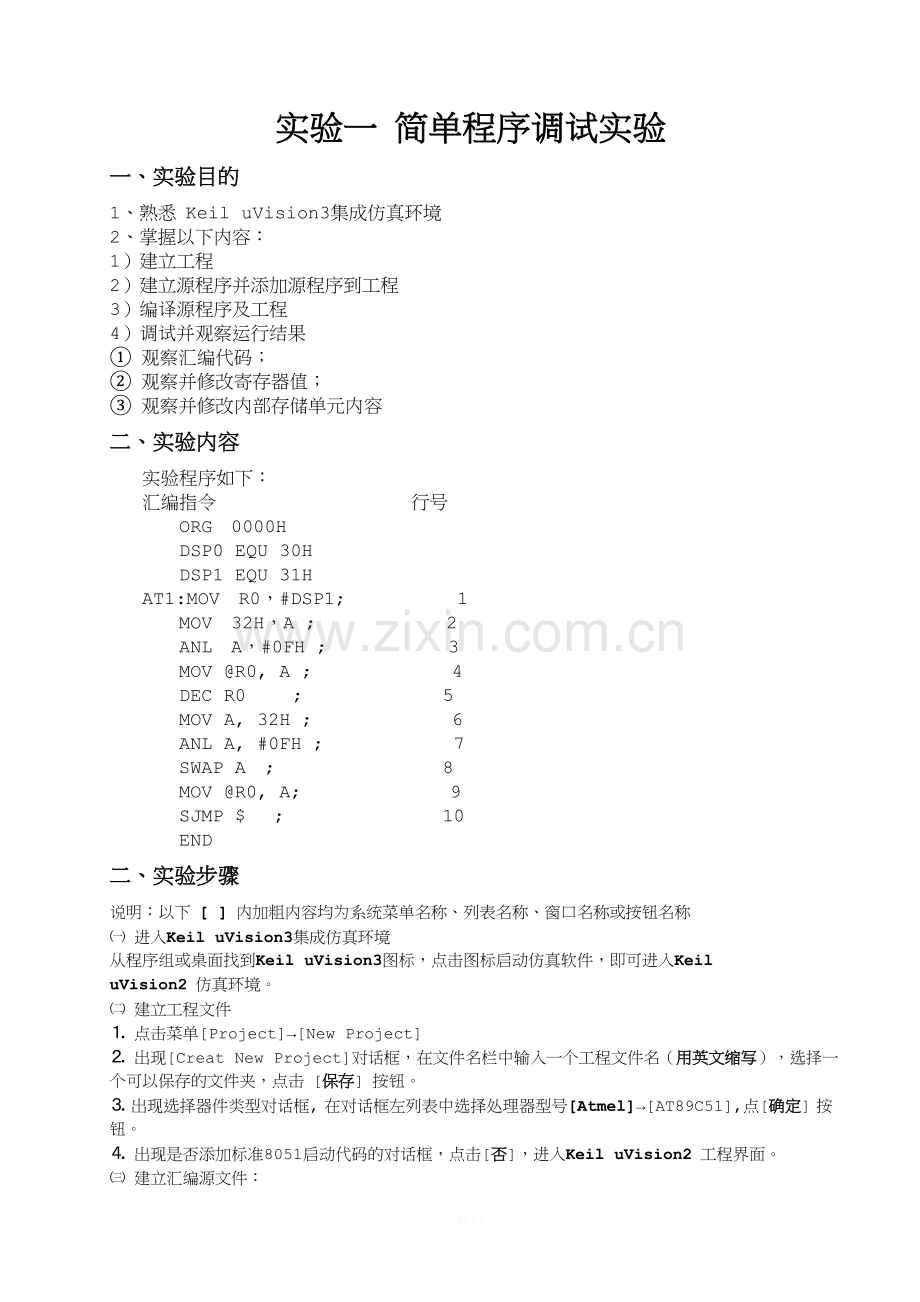

实验一 简单程序调试实验
一、实验目的
1、熟悉 Keil uVision3集成仿真环境
2、掌握以下内容：
1）建立工程
2）建立源程序并添加源程序到工程
3）编译源程序及工程
4）调试并观察运行结果
① 观察汇编代码；
② 观察并修改寄存器值；
③ 观察并修改内部存储单元内容
二、实验内容
实验程序如下：
汇编指令 行号
ORG 0000H
DSP0 EQU 30H
DSP1 EQU 31H
AT1:MOV R0，#DSP1; 1
MOV 32H，A ; 2
ANL A，#0FH ; 3
MOV @R0, A ; 4
DEC R0 ; 5
MOV A, 32H ; 6
ANL A, #0FH ; 7
SWAP A ; 8
MOV @R0, A; 9
SJMP $ ; 10
END
二、实验步骤
说明：以下 [ ] 内加粗内容均为系统菜单名称、列表名称、窗口名称或按钮名称
㈠ 进入Keil uVision3集成仿真环境
从程序组或桌面找到Keil uVision3图标，点击图标启动仿真软件，即可进入Keil
uVision2 仿真环境。
㈡ 建立工程文件
⒈ 点击菜单[Project]→[New Project]
⒉ 出现[Creat New Project]对话框，在文件名栏中输入一个工程文件名（用英文缩写），选择一个可以保存的文件夹，点击 [保存] 按钮。
⒊ 出现选择器件类型对话框, 在对话框左列表中选择处理器型号[Atmel]→[AT89C51],点[确定] 按钮。
⒋ 出现是否添加标准8051启动代码的对话框，点击[否]，进入Keil uVision2 工程界面。
㈢ 建立汇编源文件：
⒈ 点击菜单[File] →[New]，出现一个名为[Text 1]的空白文本文件，点击菜单[File] →[Save]保存文本文件，出现[Save]对话框。
⒉ 在文件名栏中输入一个有意义的文件名，用英文缩写并且不能和工程文件名同名（如TEST1）,
后缀必须为“.asm”,点击[保存]按钮。
⒊ 点开左侧[Project Workspace]列表窗中的[Target 1]文件夹，出现[Source Group 1]
文件夹。鼠标右键点击[Source Group 1]文件夹，在弹出的菜单中点击[Add Files to
Group ‘Source Group 1’]出现添加文件对话框（图）。

⒋ 在对话框文件类型中选择[Asm Source file (*.s*;*.src;*.a*)]，选择刚才保存的asm
源文件，点击[Add]完成添加，然后点击[close]关闭界面。
⒌ 输入以下源程序（注意标点符号应该是英文半角符号，并注意区分数字0 和字母O），并保存。
㈣ 编译并装入
⒈ 点击菜单[Project]→[Translate...]，编译当前源程序。如发生错误，根据红色提示带和编辑窗口下的输出出错信息提示进行修改，再编译，直至无错误为止。

⒉ 点击菜单[Project]→[Build target]，编译工程。

㈤ 调试并观察运行结果
⒈ 点击菜单[Debug]→[Start/Stop Debug Session] 开始调试程序。

⒉ 进入调试状态后，系统自动打开反汇编窗口，如果看不到，可由[View]→[Disassembly Window]打开，观察源程序1—10 条的汇编代码，填入表1-1 内

⒊ 由左侧寄存器窗口，双击累加器A 旁的值至蓝色可编辑状态，将累加器A的值由00H 修改为25H

⒋ 观察并修改内部RAM内容（将内部RAM30H 单元的值修改为12H）
① 由[View]→[Memory Window]，打开内存窗口
② 在[Address]栏输入D:30H 并按 回车，表示从内部RAM 的30H 开始显示调试值（从左到右地址依次递增）。

③ 鼠标右键点击内存窗口的30H 位置，在弹出菜单中选择[Modify Memory atD:0x30]。

④ 在弹出对话框中输入值12H（图1-16），并点击[OK],表示修改内部RAM 30H内的值为12H。
图1-16
-
⒌ 重复步骤4，将31H 单元的值修改为34H。

⒍ 单步运行
① 按[Debug]→[Step]（F11），每按一次、PC下移一次。

② 观察左侧寄存器列表中R0、A 的值，以及内存30H、31H、32H 单元内容在PC移过后的变化情况，填入表1-1 内。
⒎ 如没看清楚，可由[Peripherals]→[Rest CPU]，重复步骤1-6
四、实验报告
1、写出Keil uVision3集成仿真使用时的主要步骤。
2、写出程序清单，并根据实验结果填写下表：

实验二 数据传送实验
一、实验目的
掌握单片机内部RAM和外部RAM的数据操作，掌握这两部分RAM存储器的特点与应用。
二、实验内容
编写并调试一个数据传送程序，将内部RAM 40H~4FH的16个数据送到
外部RAM 0000H~000FH单元。并调试检查写入的内容是否正确。
三、实验步骤
1、  启动Keil uVision3集成仿真仿真软件。
2、  编写并输入实验源程序，名为TEST2A．ASM。　
3、  汇编源程序，直至无错误为止。
4、  装入数据，单步执行或断点执行程序，检查结果是否正确。在程序运行之前，将01H，02H，03H……，0FH，16个数据写入内部RAM 40H～4FH的16个单元，然后执行程序，检查外部RAM 0000H～000FH 16个单元内容是否与内部RAM40H～4FH单元的数据一一对应。
四、编程指示
开始

#40HàR0 #10HàR7 #0000HàDPTR

((R0))àA (A)à((DPTR))

结束

(R0)+1àR0 (DPTR)＋1àDPTR

(R7)－1=0?
Y

N
五、实验报告
1、 写出程序清单。
2、 试编写数据块清零程序。
3、 编写将外部RAM 0000H~000FH单元的数据传送到内部RAM40H~4FH单元的程序。
ORG 0000H
MAIM: MOV R0,#40H
MOV DPTR, #0000H
MOV R7, #16
AT0: MOV A, @R0
MOVX @DPTR, A
INC R0
INC DPTR
DJNZ R7, AT0
END

实验三 I/O接口实验
一、 实验目的：掌握MCS-51单片机的P1口作为并行输入、P3口作为并行输出方式使用时的电路设计及软件编程方法。
二、 实验内容：
1、 编写P1口输出实验程序，使发光二极管在程序的控制下自动按照设定的规律亮灭。
2、 编写P3口输入实验程序，通过接收开关设置的参数来控制发光管的亮灭。
三、 实验电路（单片机实验板参考原理图）
四、 实验步骤
1、 输出实验
（1） 认真阅读单片机实验板参考原理图，掌握P1.0~P1.7和LED3~LED10的连接关系。
（2） 在Keil uVision3集成仿真软件中编制程序，首先使所有的发光二极管全部熄灭，之后从LED3开始，LED3~LED6 四个发光二极管轮流发光1秒，然后四个二极管全部发光1秒，最后全灭1秒，完成一个过程后又重新开始，周而复始。
（3） 在Keil uVision3集成仿真软件中用单步、断点、连续方式调试程序，直至正确。
（4） 将生成的*.hex目标文件通过ISP下载线烧写到单片机内部，观察LED3~LED6 四个发光二极管的状态，验证运行结果是否正确，直至达到实验的要求为止。
2、 输入实验
（1） 认真阅读单片机实验板参考原理图，掌握开关K1~K4和P3.2~P3.5的连接关系。
（2） 在Keil uVision3集成仿真软件中编制程序，将P1.0设置为输出口，P3.2设置为输出口，按一次开关K1， LED3熄灭，再次按开关K1，LED3亮，如此循环，LED3亮灭交替。
（3） 在Keil uVision3集成仿真软件中用单步、断点、连续方式调试程序，直至正确。
（4） 将生成的*.hex目标文件通过ISP下载线烧写到单片机内部，反复按下K1 ，观察LED3的状态，验证运行结果是否正确，直至达到实验的要求为止。
五、 编程提示
1、 延时子程序的延时计算问题
对于程序 DELAY
DELAY: MOV R5,#10
LOOP: MOV R6,#200
LOOP1: MOV R7,#250
LOOP2: DJNZ R7,LOOP2
DJNZ R6,LOOP1
DJNZ R5,LOOP
RET
查指令表可知DJNZ指令需用两个机器周期，在12MHZ晶振时，一个机器周期时间长度为1s，所以该段程序执行时间为：
（（（250×2+3）×200）+3）×10+3≈1s
六、 实验报告
1、写出程序清单（要写出必要的注释）
3、思考：程序没有进行按键消抖动处理，控制结果会因为按键抖动而出错，按压K1十次，大概有3~5次输出会因为按键抖动而发生错误，实验时请多按几次，观察一下效果，加深对按键消抖动重要性的认识。

1、 输出实验
例1：
ORG 0000H
AJMP START ;跳转到初始化程序
ORG 0033H
;----- 主程序开始 -----
START: MOV P1,#0FFH ;是所有LED熄灭
ACALL DELAY ;调用延时子程序
CLR P1.0 ;P1.0输出低电平,使LED3点亮
ACALL DELAY ;调用延时子程序
SETB P1.0 ;P1.0输出高电平,使LED3熄灭
CLR P1.1 ;P1.1输出低电平,使LED4点亮
ACALL DELAY ;调用延时子程序
SETB P1.1 ;P1.1输出高电平,使LED4熄灭
CLR P1.2 ;P1.2输出低电平,使LED5点亮
ACALL DELAY ;调用延时子程序
SETB P1.2 ;P1.2输出高电平,使LED5熄灭
CLR P1.3 ;P1.3输出低电平,使LED6点亮
ACALL DELAY ;调用延时子程序
MOV P1, #0F0H ;LED3~LED6全部发光
ACALL DELAY ;调用延时子程序
AJMP START ;返回到标号START处再循环
;----- 延时子程序 -----
DELAY: MOV R5,#10
LOOP: MOV R6,#200
LOOP1: MOV R7,#250
LOOP2: DJNZ R7,LOOP2
DJNZ R6,LOOP1
DJNZ R5,LOOP
RET
例2：
ORG 0000H
AJMP START ;跳转到初始化程序
ORG 0033H
;----- 主程序开始 -----
START: MOV P1,#0FFH ;是所有LED熄灭
ACALL DELAY ;调用延时子程序
MOV ACC,#0FEH ;ACC中先装入LED3亮的数据（二进制的11111110）
MOV P1,ACC ;将ACC的数据送P1口
ACALL DELAY ;调用延时子程序
MOV R0,#03H ;上句送到P1口的数据就点亮了LED1,所以将数据再移
动3次就完成一个4位流水过程
LOOP3: RL A ;将ACC中的数据左移一位
MOV P1,A ;把ACC移动过的数据送p1口显示
ACALL DELAY ;调用延时子程序
DJNZ R0,LOOP3 ;没有移动够4次继续移动
MOV P1, #0F0H ;LED3~LED6全部发光
ACALL DELAY ;调用延时子程序
AJMP START ;返回到标号START处再循环
;----- 延时子程序 -----
DELAY: MOV R5,#10
LOOP: MOV R6,#200
LOOP1: MOV R7,#250
LOOP2: DJNZ R7,LOOP2
DJNZ R6,LOOP1
DJNZ R5,LOOP
RET

2、 输入实验
例1：
;****************************************************************
;* K1控制LED3亮灭交替 *
;****************************************************************
org 0
star: mov p1,#0h
mov p3,#0ffh
st1: jb p3.2,$
jnb p3.2,$
cpl p1.0
sjmp st1
end

例2：
;******************************************************************************
;* 按压实验板上的按钮K1，控制P1.0的LED亮灭 *
;* 按压K1，LED点亮，再次按压K1，LED熄灭 *
;* 程序没有进行按键消抖动处理，控制结果会因为按键抖动而出错 *
;* 按压K1十次，大概有3~5次输出会因为按键抖动而发生错误 *
;* 实验时请多按几次，观察一下效果，加深对按键消抖动重要性的认识 *
;******************************************************************************

ORG 0000H
AJMP START ;跳转到初始化程序

ORG 0033H
START: MOV SP,#60H ;SP初始化
MOV P3,#0FFH ;端口初始化

MAIN: JB P3.2,MAIN ;检测按键K1有没有按下
CPL P1.0 ;执行按键命令,改变P1.0指示灯状态
JNB P3.2,$ ;等待按键K1释放
AJMP MAIN ;返回重新检测按键
END
例3：
;******************************************************************************
;* 按压实验板上的按钮K1，控制P1.0的LED亮灭 *
;* 按压K1，LED点亮，再次按压K1，LED熄灭 *
;* 程序进行了按键消抖动处理，不会出现控制结果出错的现象 *
;* 由此可以看出按键软件消抖动的功效 *
;******************************************************************************

ORG 0000H
AJMP START ;跳转到初始化程序

ORG 0033H
START: MOV SP,#60H ;SP初始化
MOV P3,#0FFH ;端口初始化

MAIN: JB P3.2,MAIN ;检测按键P3.2有没有按下
ACALL YS20ms ;消前沿抖动延时,实现软件去抖动
JB P3.2,MAIN ;再次检测按键,如果为高电平,则是抖动
CPL P1.0 ;执行按键命令,改变P1.0指示灯状态
JNB P3.2,$ ;等待按键释放
AJMP MAIN ;返回重新检测按键

YS20ms: MOV R7,#40 ;延时20ms子程序
YS1: MOV R6,#229
DJNZ R6,$
DJNZ R7,YS1
RET

实验四 外部中断实验
一、实验目的：
1、掌握外部中断技术的基本使用方法。
2、掌握中断处理程序的编程方法。
3、加深理解外部中断优先级的概念。
二、实验内容：
编制程序使INT0、INT1为边沿触发方式，INT1为高级中断。
在主程序中使8个LED轮流闪烁；外中断程序0中，8个指示灯同时闪烁8次；外中断程序1中，左右4个指示灯交替闪烁。 因为INT1为高级中断，所以INT1中断可以中断INT0中断程序，即当按压K1进入外中断0时，8个LED同时闪烁，此时按压K2可以中断TIN0的执行。相反，当INT1中断后，按压K1则不能中断INT1的执行。
三、实验电路（见单片机实验板参考原理图）。
四、实验步骤
1、认真阅读单片机实验板参考原理图，
2、在Keil uVision3集成仿真软件中用单步、断点、连续方式调试程序一，检查程序运行结果是否正确，排除软件错误。
3、将生成的*.hex目标文件通过ISP下载线烧写到单片机内部，观察LED3~LED10四个发光二极管的状态，验证运行结果是否正确，直至达到实验的要求为止。
五、编程提示
1、外部中断INT0的入口地址为0003H；外部中断INT1的入口地址为0013H。
2、中断服务程序编程的关键是：（1）保护进入中断的状态，并在退出中断之前恢复进入时的状态。（2）必须在中断程序中设置是否允许中断重入，即设置EX0位。
3、一般中断程序进入时应保护PSW，ACC以及中断程序使用但非其专用的寄存器。另外中断程序中涉及到关键数据的设置时应关中断，即设置不允许重入。
七、 实验报告
1、画出硬件接线图。
2、写出程序清单（要写出必要的注释）。
3、思考：中断响应的条件是什么？如何用软件实现中断请求？
例程：
;************************************************************************
;* INT0,INT1为边沿触发方式,INT1为高级中断 *
;* 主程序中8个LED轮流闪烁 *
;* 外中断程序0中,8个指示灯同时闪烁8次 *
;* 外中断程序1中,左右4个指示灯交替闪烁 *
;* 因为INT1为高级中断，所以INT1中断可以中断INT0中断程序 *
;* 即当按压K1进入外中断0时，8个LED同时闪烁，此时按压K2可以中断 *
;* TIN0的执行。相反，当INT1中断后，按压K1则不能中断INT1的执行 *
;************************************************************************
ORG 0000H
AJMP START

ORG 0003H
JMP PGINT0

ORG 0013H
JMP PGINT1

ORG 0033H
START: MOV P0,#0FFH
MOV P1,#0FFH
MOV P2,#0FFH
MOV P3,#0FFH

MAIN: MOV IE,#10000101B ;INT0,INT1中断使能
MOV IP,#00000100B ;INT1中断优先
MOV TCON,#00000000B ;INT0,INT1为电平触发
MOV SP,#60H
MOV A,#0FEH
LOOP: MOV P1,A
CALL DELAY
RL A
JMP LOOP
JMP MAIN

PGINT0: PUSH ACC
MOV R2,#8
LOOP0: MOV P1,#00H
CALL DELAY
MOV P1,#0FFH
CALL DELAY
DJNZ R2,LOOP0
POP ACC
RETI

PGINT1: PUSH ACC
MOV R3,#8
LOOP1: MOV P1,#0FH
CALL DELAY
MOV P1,#0F0H
CALL DELAY
DJNZ R3,LOOP1
POP ACC
RETI

;******** 延时子程序 ********

DELAY: MOV R4,#80
D1: MOV R5,#10
D2: MOV R6,#228
DJNZ R6,$
DJNZ R5,D2
DJNZ R4,D1
RET
END

实验五 定时器/计数器实验
一、实验目的
1、掌握MCS-51单片机的定时器/计数器工作方式和编程方法。
2、进一步掌握MCS-51单片机中断服务程序编写方法。
二、实验内容
1、程序一：利用单片机内部中断方式定时器0实现LED3（通过P1.0口）闪烁。
2、程序二：利用单片机内部定时器和计数器，控制发光二极管LED10（通过P1.7口）以亮1秒，暗1秒的速度闪烁。
三、实验电路
程序一：见单片机实验板参考原理图。
程序二：见单片机实验板参考原理图（需要自己用导线将P1.0接T1（P3.5））。
四、实验步骤
1、认真阅读单片机实验板参考原理图。
2、在Keil uVision3集成仿真软件中用单步、断点、连续方式调试程序一，检查程序运行结果是否正确，排除软件错误。
3、将生成的*.hex目标文件通过ISP下载线烧写到单片机内部，观察LED3的状态，验证运行结果是否正确，直至达到实验的要求为止。
4、在Keil uVision3集成仿真软件中用单步、断点、连续方式调试程序二，检查程序运行结果是否正确，排除软件错误。
5、用导线将P1.0接T1（P3.5）。
6、将生成的*.hex目标文件通过ISP下载线烧写到单片机内部，观察LED3和LED10的状态，验证运行结果是否正确，直至达到实验的要求为止。
五、编程提示
1、程序1说明
定时器T0、T1的数据寄存器都是16位，定时间隔有限，因此会发现LED3闪烁的速度很快。
2、程序2说明
（1）该程序要求定时时间间隔为1秒，故应采用复合定时的方法。即设T0为50ms定时器，每50ms使P1.0输出变化一次，则100ms后P1.0输出一个完整的计数脉冲，作为T1计数器的计数输入，所以T1每计数10次就能完成1秒的定时。
六、实验报告
1、画出硬件接线图。
2、写出程序清单（要写出必要的注释）和执行结果。
3、根据单片机定时器工作方式，如何选择好的工作方式？在长时间定时中，如何提高定时精度？
程序一：
ORG 0000H
AJMP START

ORG 000BH ;定时器0的中断向量地址
AJMP TIME0 ;跳转到真正的定时器程序处

ORG 0030H
START:
MOV P1,#0FFH ;关所有灯
MOV TMOD,#00000001B ;定时/计数器0工作于方式1
MOV TH0,#15H
MOV TL0,#0A0H ;即数5536
SETB EA ;开总中断允许
SETB ET0 ;开定时/计数器0允许
SETB TR0 ;定时/计数器0开始运行
LOOP: AJMP LOOP ;真正工作时,这里可写任意程序
TIME0: ;定时器0的中断处理程序
PUSH ACC
PUSH PSW ;将PSW和ACC推入堆栈保护
CPL P1.0
MOV TH0,#15H
MOV TL0,#0A0H ;重置定时常数
POP PSW
POP ACC
RETI
END
程序二：
ORG 0000H
AT0: MOV P1,#0FFH
MOV TMOD,#61H ;设置T1为计数器,工作于方式2;设置T0为定时器,工作于方式1
MOV TL1,#246
MOV TH1,#246
SETB TR1
AT1: CPL P1.7
AT2: MOV TL0,#00H ;
MOV TH0,#4CH ;即数15536
SETB TR0
JNB TF0,$
CLR TF0
CPL P1.0
JNB TF1,AT2
CLR TF1
SJMP AT1
END

实验六 数码管显示实验
一、实验目的
1、掌握数码管显示器的工作原理。
2、握MCS-51单片机与数码管显示器接口电路的设计方法。
3、掌握MCS-51单片机驱动数码管显示器的程序编写方法。
二、实验内容
1、程序一（静态显示）：编写二个数码管静态显示 “座号”的程序。
2、程序二（动态显示）：在实验板5位数码管上动态显示“89C51”。
三、实验电路（见单片机实验板参考原理图）。画出仿真模拟电路图。
四、实验步骤
1、认真阅读RM51单片机实验板参考原理图。
2、在Keil uVision3集成仿真软件中用单步、断点、连续方式调试程序一，检查程序运行结果是否正确，排除软件错误。
3、将生成的*.hex目标文件通过ISP下载线烧写到单片机内部，观察数码管的状态，验证运行结果是否正确，直至达到实验的要求为止。
4、在Keil uVision3集成仿真软件中用单步、断点、连续方式调试程序二，检查程序运行结果是否正确，排除软件错误。
6、将生成的*.hex目标文件通过ISP下载线烧写到单片机内部，观察数码管的状态，验证运行结果是否正确，直至达到实验的要求为止。
五、编程提示
对于动态显示电路，为防止闪烁，需要有显示延时。
延时子程序如下：
;******** 延时子程序 ********
DELAY: MOV R1,#10
Y1: MOV R2,#100
DJNZ R2,$
DJNZ R1,Y1
RET
END
六、实验报告
1、画出硬件接线图。
2、写出程序清单（要写出必要的注释）和执行结果。
程序1
MAIN: MOV P0,#82H ;将数字"6"的段码输出到P0口
MOV P2,#0FEH ;从P2口输出数码管选通代码,让DG1显示,其它数码管关闭
AJMP MAIN ;跳转到开始重新进行
END ;程序结束
程序2
MAIN: MOV P0,#80H ;第1位数码管显示“8”
CLR P2.5 ;允许第1位数码管显示
ACALL DELAY ;显示延时一段时间
MOV P0,#0FFH ;清除P0口字形码
MOV P2,#0FFH ;停止所有数码管显示选通，关闭所有显示

MOV P0,#90H ;第2位数码管显示“9”
CLR P2.4 ;允许第2位数码管显示
ACALL DELAY ;显示延时一段时间
MOV P0,#0FFH ;清除P0口字形码
MOV P2,#0FFH ;停止所有数码管显示选通，关闭所有显示

MOV P0,#0C6H ;第3位数码管显示“C”
CLR P2.3 ;允许第3位数码管显示
ACALL DELAY ;显示延时一段时间
MOV P0,#0FFH ;清除P0口字形码
MOV P2,#0FFH ;停止所有数码管显示选通，关闭所有显示

MOV P0,#92H ;第4位数码管显示“5”
CLR P2.2 ;允许第4位数码管显示
ACALL DELAY ;显示延时一段时间
MOV P0,#0FFH ;清除P0口字形码
MOV P2,#0FFH ;停止所有数码管显示选通，关闭所有显示

MOV P0,#0F9H ;第5位数码管显示“1”
CLR P2.1 ;允许第5位数码管显示
ACALL DELAY ;显示延时一段时间
MOV P0,#0FFH ;清除P0口字形码
MOV P2,#0FFH ;停止所有数码管显示选通，关闭所有显示

AJMP MAIN ;跳转到开始重新进行

;******** 延时子程序 ********
DELAY: MOV R1,#10
Y1: MOV R2,#100
DJNZ R2,$
DJNZ R1,Y1
RET
END

org 0000h

MAIN: MOV P0,#80H ;第1位数码管显示"8"
setb P2.5 ;允许第1位数码管显示
ACALL DELAY ;显示延时一段时间

MOV P2,#00H ;停止所有数码管显示选通，关闭所有显示

MOV P0,#90H ;第2位数码管显示"9"
setb P2.4 ;允许第2位数码管显示
ACALL DELAY ;显示延时一段时间

MOV P2,#00H ;停止所有数码管显示选通，关闭所有显示

MOV P0,#0c6H ;第1位数码管显示"8"
setb P2.3 ;允许第1位数码管显示
ACALL DELAY ;显示延时一段时间

MOV P2,#00H ;停止所有数码管显示选通，关闭所有显示

MOV P0,#92H ;第1位数码管显示"8"
setb P2.2 ;允许第1位数码管显示
ACALL DELAY ;显示延时一段时间

MOV P2,#00H ;停止所有数码管显示选通，关闭所有显示

MOV P0,#0f9H ;第1位数码管显示"8"
setb P2.1 ;允许第1位数码管显示
ACALL DELAY ;显示延时一段时间

MOV P2,#00H ;停止所有数码管显示选通，关闭所有显示

AJMP MAIN ;跳转到开始重新进行

;******** 延时子程序 ********
DELAY: MOV R1,#10
Y1: MOV R2,#100
DJNZ R2,$
DJNZ R1,Y1
RET
END

Welcome To
Download !!!

欢迎您的下载，资料仅供参考！

精品资料
