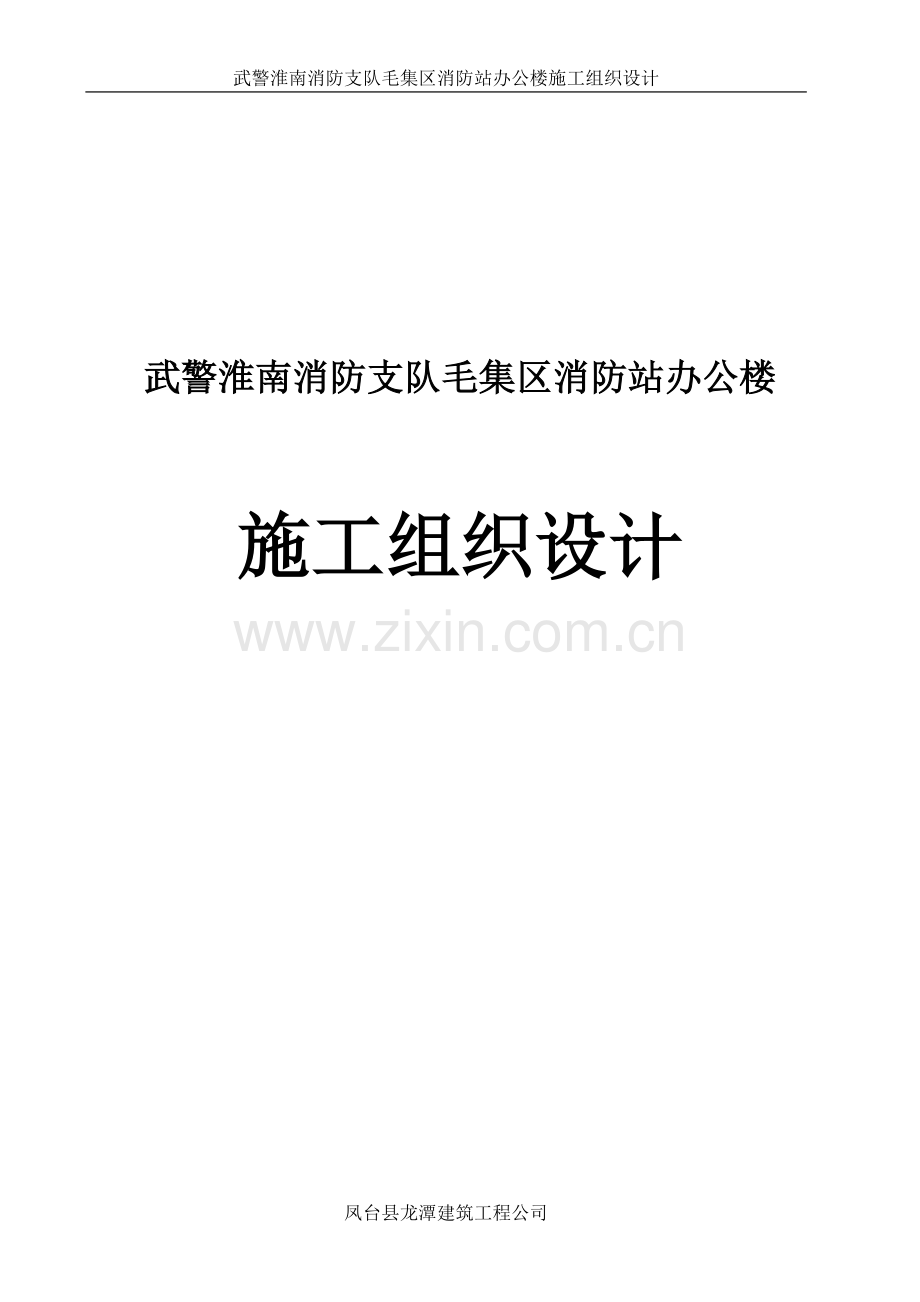

武警淮南消防支队毛集区消防站办公楼施工组织设计

武警淮南消防支队毛集区消防站办公楼

施工组织设计

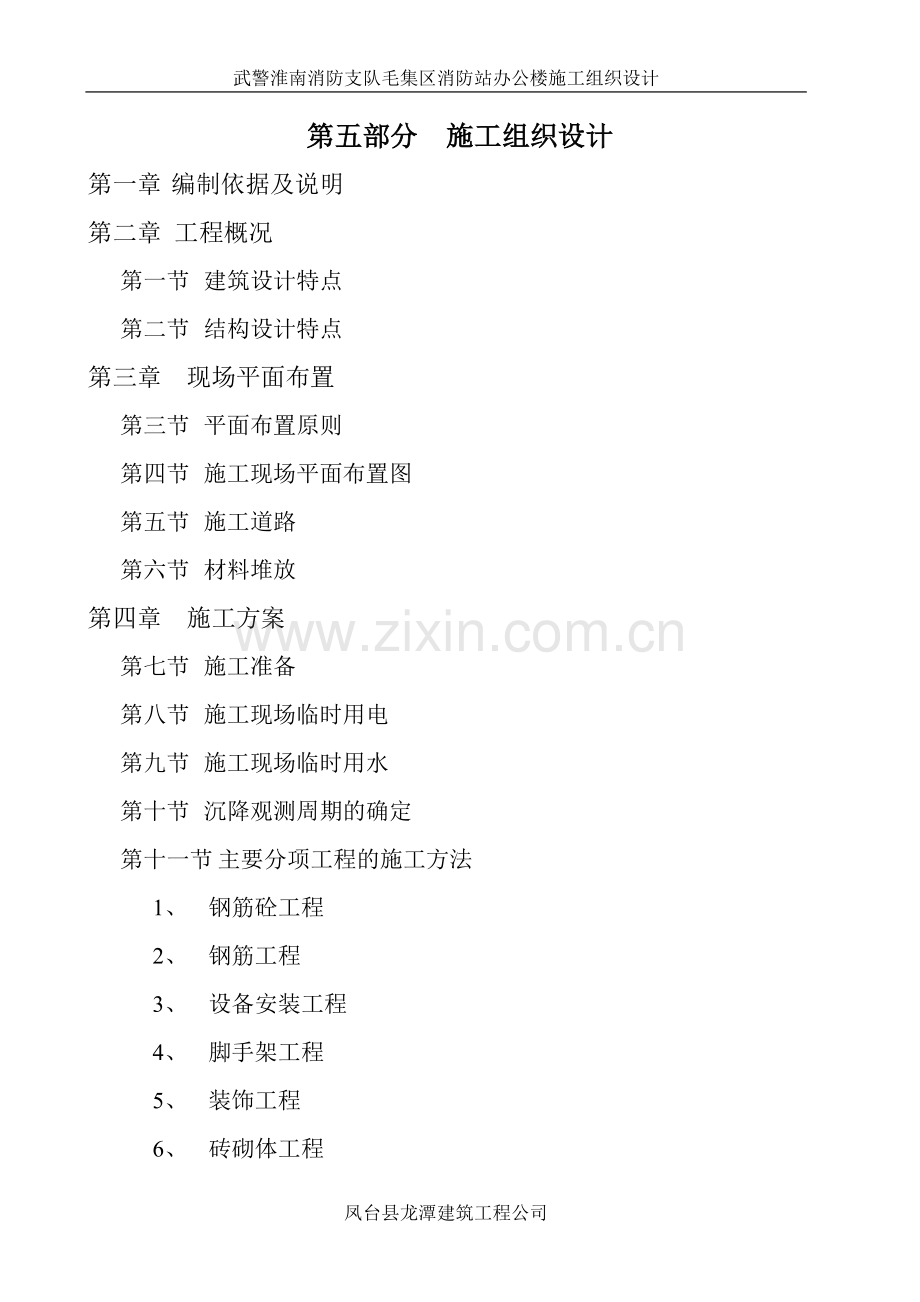

第五部分 施工组织设计
第一章 编制依据及说明
第二章 工程概况
第一节 建筑设计特点
第二节 结构设计特点
第三章 现场平面布置
第三节 平面布置原则
第四节 施工现场平面布置图
第五节 施工道路
第六节 材料堆放
第四章 施工方案
第七节 施工准备
第八节 施工现场临时用电
第九节 施工现场临时用水
第十节 沉降观测周期的确定
第十一节 主要分项工程的施工方法
1、 钢筋砼工程
2、 钢筋工程
3、 设备安装工程
4、 脚手架工程
5、 装饰工程
6、 砖砌体工程
7、 模板工程
8、 屋面工程
9、 水磨石工程
第五章 施组织及施工进度计划
第十二节 施工段的划分
第十三节 主要工序
第十四节 劳动力安排
第十五节 施工管理机构和项目经理部的组成（附主要施工人员配置简历表）
第十六节 施工进度计划及措施
1、 进度计划监督管理
2、 施工进度计划
第十七节 施工协调配合
第六章 质量保证措施
第十八节 施工质量把关措施
第十九节 施工现场监督检查
第七章 工期保证措施
第二十节 建立严格的施工进度计划检查制度
第二十一节 保证材料及外加工构件的供应
第二十二节 土建与安装的配合协调工作
第二十三节 实行资金专款专用
第八章 施工部署
第二十四节 质量目标
第二十五节 工期目标
第二十六节 安全管理目标
第二十七节 文明工地管理目标
第二十八节 以科学管理为目标
第二十九节 抓好施工现场环境建设
第九章 施工技术措施
第三十节 采用新技术、新工艺
第三十一节 建立严格的技术管理体系
第三十二节 施工过程技术控制
第三十三节 冬季施工管理措施
第三十四节 雨季施工管理措施
第十章 机械设备配备情况（附主要施工机械表）
第十一章 安全施工措施
第三十五节 安全生产组织机构
第三十六节 安全保证体系
第三十七节 安全用电管理
第三十八节 现场保卫治安安全措施
第三十九节 施工现场消防安全措施
第四十节 施工现场机械设备安全措施
第四十一节 施工现场用电安全措施
第四十二节 建筑物施工安全措施
第四十三节 架子工程安全措施
第十二章 文明施工措施
第一节 创建文明工地的目标
第二节 文明施工管理体系的建立
第三节 认真搞好场容场貌
第四节 进场材料堆放规范化
第五节 生产区文明施工管理
第六节 生活区文明施工管理
第七节 其它方面文明施工管理
第十三章 防止扰民措施
第十四章 与业主、监理单位配合措施
第十五章 附图表（、施工进度计划表、施工网络计划图、施工平面布置图）
凤台县龙潭建筑工程公司
第一章 编制依据及说明
本工程施工组织设计，主要依据目前国家对建设工程质量、工期、安全生产、文明施工、降低噪声、保护环境等一系列的具体化要求，依照《中华人民共和国建筑法》、《建设工程质量管理条例》、《国家现行建筑工程施工与验收技术规范》、《建筑安装工程质量检验评定标准》、招标文件、《施工招标评定标办法》，《、《答疑会纪要》以及根据政府建设行政主管部门制定的现行工程等有关配套文件，结合本工程实际，进行了全面而细致的编制。
本工程施工组织设计，是根据工程所处的具体地理位置，经考察现场并经研究后，进行了认真而详细的编制，未提之处均按照施工图纸设计、国家现行技术规范、质量评定标准以及有关文件等要求的具体规定进行施工。参考的规范有：
（1）《工程测量规范》GB50026-93
（2）《建筑地基基础工程施工质量验收规范》GB50202-2002
（3）《地下工程防水技术规范》GB50108-2001
（4）《地下防水工程质量验收规范》GB50208-2002
（5）《砌体工程施工质量验收规范》GB50203-2002
（6）《混凝土结构工程施工质量验收规范》GB50204-2002
（7）《屋面工程质量验收规范》GB50207-2002
（8）《建筑地面工程施工质量验收规范》GB50209-2002
（9）《建筑装饰装修工程质量验收规范》GB50210-2002
（10）《建筑工程施工质量验收统一标准》GB50300-2001
（11）《民用建筑工程室内环境污染控制规范》GB325-2001
（12）《建设工程项目管理规范》GB/T50326-2001
（13）《建设工程文件归档管理规范》GB/T50328-2001
（14）《建筑电气工程施工质量验收规范》GB50303-2002
（15）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

第二章 工程概况
第一节 建筑设计特点
本工程外形为“L”字形， 建筑面积为1992平方米，为；四层框架结构，二个楼梯，首层层高4.8米，其它层层高为3.3米.建筑物高度15.6米，抗震设防烈度为六度。
工程做法：
外墙饰面：水泥砂浆粉刷外墙乳胶漆
内墙饰面：14厚1:1:6水泥石灰砂浆底6厚1:2水泥砂浆面。外粉刷内墙乳胶漆
楼地面：15㎜找平层,12厚水磨石面。局部房间为防滑地砖。
天棚面：8厚1:1:6水泥石灰砂浆底7厚1:2水泥砂浆面。
屋面：部分为上人屋面,部分为不上人屋面。蛭石保温,SBS卷材防水防水,细石砼整体面层。
门有实木门，部分有铝合金地弹门，及铝合金卷帘门，窗为塑钢窗。
第二节 结构设计特点
基础形式：主要是C25钢筋混凝土独立柱基础，附注基础采用C15毛石混凝土条形基础垫层,上砖基础。
砌体材料：±0.00以下，用MU10普通机制粘土砖，M7.5水泥沙浆砌筑，上部为180厚多孔砖
结构：受力钢筋主筋保护层厚度：基础为40MM，梁柱为30MM，板为 20MM。混凝土的强度等级为:框架结构为C25,基础为C10垫层,部分C15毛石混凝土条基,构造柱为C20。

第三章 现场平面布置
第一节 平面布置原则
平面布置力求科学、合理，充分利用有限的场地资源，最大限度的满足施工需要，确保既定的质量、工期、安全生产、文明施工四大目标的实现。
第二节 施工现场平面布置图
《施工现场总平面布置图》附后
第三节 施工道路
根据现场平面布置图和现场的实际情况，按场地内原来的排水坡向，对场地进行平整，修筑宽6米现场临时道路。现场路基铺200毫米厚塘碴垫层，压路机压实，路面铺50毫米厚碎石。
第四节 材料堆放
为了保证现场材料堆放有序，堆放场地将进行硬化处理，即钢筋、模板、砂石料、砖、周转料场等浇成一块面积较大的砼场地。材料尽可能按计划分期、分批、分层供应，以减少二次搬运。主要材料的堆放，应严格按照《施工现场平面布置图》确定的位置堆放整齐。

第四章 施工方案
第一节 施工准备
施工前组织有关专业技术人员熟悉图纸，组织技术交底。材料供应部门，提出外加工定货单，并提出工料分析和进行图纸会审，进行设计交底。
第二节 施工现场临时用电
①施工机械用电量

②工地总用电容量：
则S=K[∑P1/μCOS∮]K1K2+ ∑P2K3
=1.05×[268.9/(0.85×0.6)]×0.45×0.75＋12×0.7
=195.67(KVA)
计划总用电容量为195.67KVA，因施工机械不同时使用， 故此用电量可满足要求。
第三节 施工现场临时用水
现场有Φ100mm市政上水干管，从预留接口接出Φ75 施工干线，可满足施工与消防用水。
供水：水源从建设单位上水管中接出，现场采用Φ75的供水管径，经(水表)供入施工现场管网，管网布置沿现场用水点布置支管，埋入地下50cm深；各施工段用胶管接用，考虑到季节性供水短缺和周围的环境卫生，备蓄水(暗)池供施工用水。
排水：施工现场场地狭窄，为了充分利用现场现有的使用面积，现场所有排水沟均为暗沟，排入建设单位指定的家属区下水管道；
第四节 沉降观测周期的确定
建筑物建成后会引起基础及其四周的地层产生变形，这种变形在一定范围内是正常的，但超过一定的限度，不仅会影响建筑物正常使用，严重时还会危及生命。
为了建筑物的安全使用，对其进行变形观测是一项不容忽视的工作。 在实际工作中， 我公司按照《建筑变形测量规程》(JG/T88-97)，对于建筑物的有效监测，及时、 准确地反映出沉降规律。
根据荷载的变动，可将观测周期分为三个阶段：
第一阶段：从开始施工到满负荷载。此阶段的观测周期视施工进度而定，一般约为10天至一个月左右。
第二阶段：从满荷载至沉降速度变化趋向稳定。此阶段观测周期，在施工过程中每完成一层主体，作一次沉降观测，不得超过三个月复测一次。
第三阶段：自沉降速度稳定到基本停止沉降(0.01mm/d)，其观测周期：开始为半年或一年一次，以后可2─3年一次。
为了保证观测精确度，按规定埋设永久性观测点， 采取“三固定措施”，即仪器固定、主要观测人员固定、观测的线路固定。竣工后，并认真分析汇总沉降观测结果做好记录，交工时并入竣工资料交建设单位存档。
第五节 主要分项工程的施工方法
1. 钢筋砼工程
钢筋砼工程包括：模板工程、钢筋工程、砼工程三大工种，施工生产中必须密切配合，统筹安排，合理组织，确保构件的施工质量。
1)施工工序：
制作模板→安装模板→安装钢筋骨架→拌制砼→浇捣砼→养护砼→拆模→模板修。
2)机械设备的配备：
本工程砼采用自动计量配料机上料。
①砼搅拌前，应按配合比调整自动计量配料机，由专职上料机操作人员控制上料机。
②在浇灌砼前，对模板内的杂物和钢筋上的油污等清理干净，将模板的孔洞和缝隙堵严，并将模板浇水湿润，但不得有积水，当浇筑高度超过3m时，应将砼通过制作好的串筒投入。不得随意投入而造成混凝土离析。
③施工前的检查工作：模板、支架要牢固性，几何尺寸、轴线要准确，设备安装管线要预埋完备；钢筋垫块、铁马凳要安放牢固；搭设的马道必须牢固，不能将架板放在钢筋上。
3)质量要求：
凡进入现场的原材料，水泥应检查出厂证明书，并按规定进行安定性和强度试验，贮藏期三个月以上的水泥重新核定其标号，砂石材料应符合相应的规范要求，进场水泥必要时应重新试验鉴定，做含泥量和压碎试验。
4)混凝土浇筑方案：
为了切实做好混凝土工程的施工，特拟定混凝土浇灌方案如下：
根据本工程混凝土工作量，计划在楼中部配备一台JZC-350混凝土搅拌机，该搅拌机平均搅拌能力为：2-3立方米/小时。
结构层混凝土、多孔砖的垂直运输，后期室内外装饰工程，主要依靠一部快速龙门架完成。快速提升龙门负责运输的同时，承担装修阶段、设备安装的垂直运输任务。
靠快速龙门架一部负责运输，同时承担阶段的垂直运输任务。
项目经理部生产负责人在混凝土浇灌的施工准备及施工过程中，对钢筋砼条形基础、主体梁、部分板匀以其浇筑速度3.5 立方米/小时进行工作安排， 并及时掌握施工准确及施工进度的进展情况，提前作出劳动力和工具的调整安排。
为了保证浇灌的砼不在二次浇灌前凝结，而产生较多的施工缝，本方案根据分部工程砼工作量及灌筑强度，特对其每次浇筑铺设长度做出如下规定：
①基础：自西向东一次浇筑完成，不留施工缝。独立基础一个为整体.
②梁板浇灌方向同上，每次浇筑宽度不在于1500mm，自西向东S形推进，一次连续作业完成，不留施工缝。
③构造柱浇灌时，用脚手架钢管制作操作平台要牢固、平稳。梁、板浇筑时，用脚手钢管大于Φ20的钢筋制作成简易马凳，跨越钢筋，同时铺设操作台和人行通道。以防止在操作过程中将已成形的钢筋网破坏。
5)注意事项：
①混凝土在浇筑前，要严格执行混凝土浇灌令制度，严格控制混凝土的标号，由专人负责监督检查，发现问题及时纠正。
②混凝土所使用的材料应计量准确，按配合比严格配料，充分搅拌均匀后方可出料。
③梁、板采用插入式震动棒震捣，混凝土浇筑的自由下高度不得超过3米，结构超高时应设斜槽下料； 板表面采用平板振动器震捣。混凝土厚度为1.25倍震动棒长度分层进行，梁板同时浇筑，垂直构件连续浇筑，并避免触及模板跑位，震捣中不得漏震、欠震、少震、超震。
④混凝土施工缝按楼层设置，垂直方向不得设置施工缝，施工缝处理方法参照有关规定进行。
⑤混凝土浇筑成型后，现场应根据其气候情况进行洒水养护，已浇筑的砼应覆盖和浇水养护，不得少于七昼夜，防止混凝土出现裂缝。
2. 钢筋工程
一、施工准备
（一）作业条件
1、钢筋朝霞后应检查是否有产品合格证、出厂检测报告和进场复验报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。
2、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。
3、熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
4、做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。
5、根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先整理调理下层伸出的搭接筋，并将浮锈、水泥砂浆等污垢清除干净。
6、根据标高检查下层伸出搭接筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，混凝土施工缝处要剔凿到露石子并清理干净。
7、按要求搭好脚手架。
8、根据设计图纸及工艺标准要求，向班组进行技术交底。
（二）材料要求
1、钢筋原材：应有供应单位或加工单位资格证书，钢筋出厂质量证明书、按规定作力学性能复试和见证取样试验。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。
2、成型钢筋：必须符合配料单的规格、型号、尺寸、形状、数量，并应进行标识。成型钢筋必须进行覆盖，防止雨淋生锈。
3、铁丝：可采用20~22#铁丝（火烧丝）或镀锌铁丝（铅丝）。铁丝切断长度要满足使用要求。
4、垫块：用水泥砂浆制成50㎜见方，厚度同保护层，垫块内预埋20~22#火烧丝，或用塑料卡、拉筋、支撑筋。
（三）施工机具
钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
二、质量要求
质量要求符合《混凝土结构施工质量验收规范》(GB50204-2002)的规定。
三、工艺流程
（一）柱钢筋绑扎
套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋
（二）剪力墙钢筋绑扎
立2~4根竖筋→画水平筋间距→绑定位横筋→绑其余横竖筋
（三）梁钢筋绑扎
1、模内绑扎：
画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎
2、模外绑扎（先在梁模板上口绑扎成型后再入模内）：
画箍筋间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎→抽出横杆落骨架于模板内
（四）板钢筋绑扎
清理模板→模板上画线→绑板下受力筋→绑负弯矩钢筋
（五）楼梯钢筋绑扎
划位置线→绑主筋→绑分布筋→绑踏步筋
四、操作工艺
（一）柱钢筋绑扎
1、套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内绑扣不少于3个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部变钩应与模板成45°，中间钢筋的弯钩应与模板成90°。
2、搭接绑扎竖向受力筋：柱子主筋立起之后，接头的搭接长度应符合设计要求，如设计无要求时，应按表2-13采用。

表2-13纵向受拉钢筋的最小搭接长度表
钢筋类型
混凝土强度等级
C15
C20~C25
C30~C35
≥C40
光圆钢筋
HPB235级
45d
35d
30d
25d
带肋钢筋
HRB335型
55d
45d
35d
30d
HRB400级、RRB400级
—
55d
40d
35d
注：两根直径不同钢筋的搭接长度，以较细钢筋的直径计算。
3、柱竖向筋采用机械或焊接连接时，按规范要求同一段面50%接头位置。第一步接头距楼板面大于500㎜且大于H/6，不在箍筋加密区。
4、画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。
5、柱箍筋绑扎：
（1）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎，如图2-15。
（2）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。
（3）箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固
（4）有抗震要求的地区，柱箍筋端头应弯成135°，平直部分长度不小于10d（d为箍筋直径）.
（5）柱上下两端箍筋应加密，加密区长度及加密区箍筋间距应符合设计图纸及施工规范不大于100㎜且不大于5d的要求（d为主筋直径）。如设计要求箍筋设拉筋时，拉筋应钩住箍筋
（6）柱筋保护层厚度应符合规范要求，如主筋外皮为25㎜，垫块应绑在柱竖筋外皮上，间距一般1000㎜，（或用塑料卡卡在外竖筋上）以保证主筋保护层厚度准确。同时，可采用钢筋定距框来保证钢筋位置的正确性。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。
（7）墙体拉接筋或埋件，根据墙体所有材料，按有关图集留置。
（8）柱筋到结构封顶时，要特别注意边柱外侧柱筋的锚固长度为1.7Lae，具体参见《建筑物抗震构造详图》03G329-1（民用框架、框架—剪力墙、剪力墙部分框支剪力墙）中的有关作法。同时在钢筋连接时要注意柱筋的锚固方向，保证柱筋正确锚入梁和板内。
（二）剪力墙钢筋绑扎
1、立2~4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑其余横筋。横筋在竖筋里面或外面应符合设计要求。
2、竖筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均符合设计要求，设计无要求时，应符合本书中“纵向受拉钢筋的最小搭接长度表”。
3、剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，其纵横间距不大于600㎜，钢筋外皮绑扎垫块或用塑料卡。
4、剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。如先浇筑柱混凝土后绑剪力墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用。其预留长度应符合设计或规范的规定。
5、剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计、抗震要求。
6、合模后对伸出的竖向钢筋应进行修整，在模板上口加角铁或用梯子筋将伸出的竖向钢筋加以固定，浇筑混凝土时应有专人看护，浇筑后再将调整以保证钢筋位置的准确。
（三）梁钢筋绑扎
1、在梁侧模板上画出箍筋间距，摆放箍筋。
2、先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次同时配合进行。次梁上部纵向钢筋应放在主梁上部纵向钢筋之下，
3、框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。一般大于45d。绑梁上部纵向筋的箍筋，宜用套扣法绑扎。
4、箍筋在叠合处的弯钩，在梁中应交错布置，箍筋弯钩采用135°，平直部分长度为10 d。
5、梁端第一个箍筋应设置在距离柱节点边缘50㎜处。梁与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。
梁柱节点处，由于梁筋穿在柱筋内侧，导致梁筋保护层加大，应采用渐变箍筋，渐变长度一般为600㎜，以保证箍筋与梁筋紧密绑扎到位。
6、在主、次梁受力筋下均应垫垫块（或塑料卡），保证保护层的厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计规范要求。
7、梁筋的搭接：梁的受力钢筋直径等于或大于22㎜时，可采用绑扎接头，搭接长度要符合规范的规定。搭接长度末端与钢筋弯折处的距离，不得小于钢筋直径的10倍。接头不宜位于构件最大弯矩处，受拉区域内Ⅰ级钢筋绑扎接头的末端应做弯钩（Ⅱ级钢筋可不做弯钩），搭接处应在中心和两端扎牢。接头位置应相互错开，当采用绑扎搭接接头时，在规定搭接长度的任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区不大于50%。
（四）楼板钢筋绑扎
1、清理模板上面的杂物，用墨斗在模板上弹好主筋、分布筋间距线。
2、按划好的间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等及时配合安装。
3、在现浇板中有板带梁时，应先在绑板带梁钢筋，再摆放板钢筋。绑扎板筋时一般用顺扣（图2-20）或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎（双向板相交点须全部绑扎）。
4、如板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置。负弯矩钢筋每个相交点均要绑扎。
5、在钢筋的下面垫好砂浆垫块，间距1.5m。垫块的厚度等于保护层厚度，应满足设计要求，如设计无要求时，板的保护层厚度为15㎜。盖铁下部安装马凳，位置同垫块。
（五）楼梯钢筋绑扎
1、在楼梯底板上划主筋和分布筋的位置线。
2、根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。如有楼梯梁时，先绑梁筋后绑板筋。板筋要锚固到梁内。
3、底板筋绑完，待踏步模板支好后，再绑扎踏步钢筋。主筋接头数量和位置均要符合施工规范的规定。
五、成品保护
1、楼板的弯起钢筋、负弯矩钢筋绑好后，不准在上面踩踏行走。浇筑混凝土时派钢筋工专门负责修理，保证负弯矩筋位置的正确性。
2、绑扎钢筋时禁止碰动预埋件及洞口模板。
3、钢模板内面涂隔离剂时不要污染钢筋。
4、安装电线管、暖卫管线或其他设施时，不得任意切断和移动钢筋。
六、应注意的质量问题
1、浇筑混凝土前检查钢筋位置是否正确，振捣混凝土时防止碰动钢筋，浇筑混凝土后立即修整甩筋的位置，防止柱筋、墙筋位移。
2、梁钢筋骨架尺寸小于设计尺寸：配制箍筋时应按内皮尺寸计算。
3、梁、柱核心区箍筋应加密，熟悉图纸按要求施工。
4、箍筋末端应弯成135°，平直部分长度为10d。
5、梁主筋进支座长度要符合设计要求，弯起钢筋位置准确。
6、板的弯起钢筋和负弯矩钢筋位置应准确，施工时不应踩倒。
7、绑板的盖铁钢筋应拉通线，绑扎时随时找正调直，防止板筋不顺直，位置不准，观感不好。
8、绑竖向受力筋时要吊正，搭接部位绑3个扣，绑扣不能用同一方向的顺扣。层高超过4m时，搭架子进行绑扎，并采取措施固定钢筋，防止柱、墙钢筋骨架不垂直。
9、在钢筋配料加工时要注意，端头有对焊接头时，要避开搭接范围，防止绑扎接头内混内对焊接头。

3. 设备安装工程
本工程主要分为以下几个系统：给排水、消防系统、照明电气、防雷接地系统、综合布线等安装工程的施工和管理。
1)施工准备
土建工程开工后，设备安装工程进入施工前的准备阶段：当进入基础工程的施工时，设备安装工程的预埋工作开始，设备安装人员配合土建行施工。
2)施工方法
本工程设备安装工程的施工工期比较紧张，设备安装人员必须穿插进行施工。设备安装采取分路同时安装，根据施工进度、天气情况，随时调整。
①给水、排水管道安装
管道安装：安装前必须清除内部污垢和杂物，防止阻塞。
管架制作安装：严格按施工图纸要求下料、焊接，经过防锈处理后，安装在承重结构上，位置要正确，埋设平整牢固，与管道接触紧密。
给排水管道安装：给水横管要有坡度，坡向泄水装置：排水管径和最小坡度应严格按设计要求其规范施工。
管道连接：给水管道采用镀锌钢管，丝扣连接；室内排水管和出户管采用排水铸铁管，石棉水泥接口。
防腐：明装镀锌钢管、铸铁管道表面要清理干净，用防腐材料粉刷。
②电气安装
电气安装交叉施工多、任务重，因此要做好相互协调工作，紧密配合土建、设备及其它工种。
配电：电力电缆埋地入户。配电系统采用三要五线制。入户处作一个接地系统，其接地电阻小于10欧姆。
③防雷、接地：屋面上做避雷带，沿其避雷带线路将基础底板内的4根Φ8分布钢筋焊接贯通，形成导电网路。防雷引下线利用构造柱内两根主筋焊接贯通，顶端与屋面防雷带焊接，屋面金属管件与防雷带焊接，引下线底部与基础内形成导电网路的4 根Φ8分布筋焊接。防雷接地电阻小于10欧姆。预埋、预留、 设备施工：现场施工的技术人员，应对预埋件、洞口尺寸位置进行检查，填写预埋件等隐蔽工程验收单。设备工程中的预留洞，预留管道均应在土建施工中穿插进行，避免以后打洞开槽。钢筋混凝土结构施工中，水、电等必须密切配合施工。在进行后期水施、电施设备安装施工时，土建必须与设备相配合。
4. 装饰工程
装饰工程所选用的材料必须具有产品质量合格证，产品说明书及操作规程。材料品种、规格、颜色和图案，必须符合设计要求和现行材料标准的规定。
外墙、内墙面抹灰
抹灰前必须将穿越墙面和楼板管道孔填实，密集管道的背后墙面抹灰，接茬应顺直。室内外抹灰工程施工时，应浇水湿润墙面，摊饼冲筋，归方，然后再进行逐间、逐层抹灰，特别强调细部细作，精心施工。各装饰分项工程应首先做好样板间，经建设 抹灰前必须将穿越墙面和楼板管道孔填实，密集管道的背后墙面抹灰，接茬应顺直。室内外抹灰工程施工时，应浇水湿润墙面，摊饼冲筋，归方，然后再进行逐间、逐层抹灰。
各装饰分项工程应首先做好样板间，经建设单位、监理验收优良后，方可继续大面积分班组施工，其它各分项工程严格按照施工操作归程及规范进行施工。然后再进行逐间、逐层抹灰，特别强调细部细作，精心施工。各装饰分项工程应首先做好样板间，经建设单位、监理验收优良后，方可继续大面积分班组施工，其它各分项工程严格按照施工操作归程及规范进行施工。
5. 脚手架工程
脚手架的搭设必须符合规范要求，保证作业人员的安全。脚手架搭设完后，必须组织有关部门和人员进行检查验收，合格后方可使用。
1)扣件脚手架的搭设要求：
①用扣件、钢管搭设的脚手架，是施工临时结构，它要承受施工过程中的各种垂直和水平荷载。因此，必须有足够的承载能力、刚度和稳定性。
②在大横杆与立杆的交点处，必须设置小横杆并与大横杆卡牢。整个架子要设备必要的支撑点与连墙点，以保证脚手架成为一个稳固的结构。
③外脚手架的搭设：沿建筑物周围连续封闭，如因条件限制不能封闭时，应设置必要的横向支撑，端部设置连墙点。
2)脚手架支撑的设置
脚手架纵向支撑在脚手架的外侧，沿高度方向由下而上连续设施。纵向支撑宽度宜为3─5个立杆纵距，斜杆与地面夹角度为45──范围。纵向只撑应用旋呈件与立杆和横向水平杆扣牢，连接点与脚手架节点不大于200mm；纵向钢筋支撑的接长， 宜采用对接扣件对接连接，当采用搭接时，搭接长度不小于400mm， 并用两只十字扣件扣牢。为便于施工操作层处的横向支撑可临时拆除，待施工转入另一施工层再设置。脚手架的横向支撑不宜随意拆除。
3)钢管脚手架的拆除
拆除脚手架必须有拆除方案，并认真对操作人员进行安全技术交底，拆除时应设置警戒区，设立明显标志，并有专人警戒。拆除顺序：自上而下进行，不能上下同时作业。连墙壁点必须脚手架同时拆除，不允许分段分立面拆除。拆除下得扣件和配件应及时运至地面，严禁高空抛投。
4)脚手架的安全设施
①安全网是建筑施工安全防护的重要设施之一，按悬挂方式分为垂直与水平设置两种。
②垂直设施安全网于脚手架的外侧，一般用密封安全网，四周满挂围护，安全网封闭严密，与脚手架固定牢固。由建筑物的二层起，设水平安全网，往上每隔一层设置一道。
6. 砖砌体工程
1)材料工程：
砌体结构主要由砖和砂浆组成。
①砖：上部全部采用非承重多孔砖，施工时要严格按照《建筑抗震设计与施工规程》的要求施工。砖使用前必须达到以下要求：砖必须做标号检验、耐久性、外观检查，几何尺寸要符合规范规定，砌筑前应该提前浇水湿润，含水率为10─15%。
②砂浆准备工作：砌筑由水泥砂浆和混合砂浆两类组成。砂浆各项性能指标须满足以下要求：流动性、保水性、强度、粘接力、变形。
③脚手架：砖墙砌筑时采用搭设内脚手架。
2)砌筑工序
砖墙砌筑的一般顺序是抄平→放线→摆砖→立皮杆数→盘角→挂线→砌筑→勾缝→清理。
3)砌筑的质量要求：
在施工过程中，选择有丰富施工经验的人员，保证砌体具有良好的整体性、稳定性、受力性能。施工把好原材料关、工艺水平关。质量达到：灰缝横平坚直、砂浆饱满、薄厚均匀。砌块上下错缝、内外搭接。接搓牢固。
4)施工方法
砌体施工前基础经验收合格后方可施工。
①灰缝横平竖直、砂浆饱满、薄厚均匀。施工时要求水平灰缝砂浆饱满度不低于80%，厚度以10mm为宜，不宜小于8mm或大于12mm。为了保证铺灰平整，所以在施工时要用“三一砌法”即一铲灰一块砖，一挤揉。保证墙体保温、隔声、竖向灰缝饱满、灰缝厚度要均匀一致。
②砌块上下错缝、内外搭砌：为了提高砌体的整体性，稳定性和承载能力，砖块排列应遵守上下错缝，内外搭砌的原则。每层砌砖分两步架，两个施工层，采用一顺一丁砌合法，180 墙单面挂线，线应绷直、拉紧， 每层砖都要跟线。为提高受力性能，各层墙、梁下最上一皮砖采用丁砌法此时不用多孔砖面改用普通粘土砖。砌筑要上下错缝，组砌合理，避免游丁走缝、通缝现象。抗震节点构造必须注意横平竖直，隔墙顶面与上部结构接触处宜用侧砖或斜砌挤紧，防止砌体的不均匀沉降和失稳。
③接茬牢固：施工时按照留搓的原则，对不能同时砌筑而必须留搓的部位，采取留斜搓，高度不宜超过一步架，长度不小于高度2/3。如受到其它因素的影响，可考虑留直搓但必须是阳搓，并加拉钢筋，其数量是120mm厚墙用一根Φ6钢筋，间距沿墙不超过500mm钢筋末端做90度弯勾。
5)砌筑高度：当出现相邻建筑物高度不同时，施工顺序为先高后低，当分段施工时相邻施工段、高差要小于一层楼或小于4m，同时，为了减少灰缝变形引起砌体沉降，每日砌筑高度不宜越过1.8m。
7. 模板工程
一、施工准备
（一）作业条件
1、模板设计：根据工程结构型式和特点及现场施工条件，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式和间距，梁板支撑间距，梁柱节点、主次梁节点大样。验算模板和支撑的强度、刚度及稳定性。绘制全套模板设计图（模板平面布置图、分块图、组装图、加固大样图、节点大样图、零件加工图和非定型零件的拼接加工图）。模板的数量应在模板设计时按流水段划分，进行综合研究，确定模板的合理配制数量。
2、模板拼装：
（1）拼装场地夯实平整，条件许可时可设拼装操作平台。
（2）按模板设计图尺寸，采用沉头自攻螺丝将竹胶板与方木拼成整片模板，接缝处要求附加小龙骨。
（3）竹胶板模板锯开的边及时用防水油漆封边两道，防止竹胶板模板使用过程中开裂、起皮。
3、模板加工好后，专人认真检查模板规格尺寸，按照配模图编号，并均匀涂刷隔离剂，分规格码放，并有防雨、防潮、防砸措施。
4、放好轴线、模板边线、水平控制标高，模板底口平整、坚实，若达不到要求的应做水泥砂浆找平层，柱子加固用的地锚已预埋好且可以使用。
5、柱子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办理好隐蔽验收手续。
（二）材料要求
1、竹胶板模板：尺寸（1220×2240㎜）、厚度（9、12、15、18㎜）（单个工程最好选用不超过两种厚度为合理）。
2、方木：50×100㎜、100×100㎜方木，要求规格统一，尺寸规矩。
3、对拉螺栓：采用φ14以上的Ⅰ级钢筋（最好用HBP235），双边套丝扣，并且两边带好两个螺母，沾油备用。
4、隔离剂：严禁使用油性隔离剂，必须使用水性隔离剂。
5、模板截面支撑用料：采用钢筋支撑，两端点好防锈漆。
（三）施工机具
1、木工圆锯、木工平刨、压刨、手提电锯、手提压刨、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等。
2、支撑体系：柱箍、钢管支柱、钢管脚手架或碗扣脚手架等。
二、工艺流程
（一）安装柱模板
搭设安装脚手架→沿模板边线贴密封条→立杆子片模→安装柱箍→校正柱子方正、垂直和位置→全面检查校正→群体固定→办预检
（二）安装梁模板
弹出梁轴线及水平线并进行复核→搭设梁模板支架→安装梁底楞→安装梁底模板→梁底起拱→绑扎钢筋→安装梁侧模板→安装另一侧模板→安装上下锁品楞、斜撑楞、腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连接牢固→办预检
3、安装顶板模板
搭设支架→安装横纵大小龙骨→调整板下皮标高及起拱→铺设顶板模板→检查模板上皮标高、平整度→办预检
四、操作工艺
（一）安装柱模板
1、模板组片完毕后，按照模板设计图纸的要求留设清扫口，检查模板的对角线、平整度和外形尺寸。
2、吊装第一片模板，并临时支撑或用铅丝与柱子主筋临时绑扎固定。
3、随即吊装第二、三、四片模板，作好临时支撑或固定。
4、先安装上下两个柱箍，并用脚手管和架子临时固定。
5、逐步安装其余的柱箍，校正柱模板的轴线位移、垂直偏差、截面、对角线，并做支撑。
6、按照上述方法安装一定流水段柱子模板后，全面检查安装质量，注意在纵横两个方向上都挂通线检查，并作好群体的水平拉（支）杆及剪力支杆的固定。
7、将柱模内清理干净，封闭清理口，检查合格后办预检。
（二）安装梁模板
1、在柱子混凝土上弹出梁的轴线及水平线，并复核。
2、安装梁模板支架前，首层为土壤地面时应平整夯实，无论是首层土壤地面或楼板地面，在专用支柱下脚要铺设通长脚手板，并且楼层间的上下支柱应在同一条直线上。
3、搭设梁底小横木，间距符合模板设计要求。
4、拉线安装梁底模板，控制好梁底的起拱高度符合模板设计要求。梁底模板经过验收无误后，用钢管扣件将其固定好。
5、在底模上绑扎钢筋，经验收合格后，清除杂物，安装梁侧模板，将两侧模板与底模用脚手管和扣件固定好。梁侧模板上口要拉线找直，用梁内支撑固定。
6、复核梁模板的截面尺寸，与相邻梁柱模板连接固定。
7、安装后校正梁中线标高、断面尺寸。将梁模板内杂物清理干净，检查合格后办预检。
（三）安装楼板模板
1、支架搭设前楼地面及支柱托脚的处理同梁模板工艺要点中的有关内容。
2、脚手架按照模板设计要求搭设完毕后，根据给定的水平线调整上支托的标高及起拱的高度。
3、按照模板设计的要求支搭板下的大小龙骨，其间距必须符合模板设计的要求。
4、铺设竹胶板模板，用电钻打眼，螺丝与龙骨拧紧。必须保证模板拼缝的严密。
5、在相邻两块竹胶板的端部挤好密封条，突出的部分用小刀刮净。
6、模板铺设完毕后，用靠尺、塞尺和水平仪检查平整度与楼板标高，并进行校正。
7、将模板内杂物清理干净，检查合格后办预检。
（四）模板拆除
1、模板拆除的一般要点：
（1）侧模拆除：在混凝土强度能保证其表面及棱角不因拆除模板而受损后，方可拆除。
（2）底模及冬季施工模板的拆除，必须执行《混凝土结构工程施工质量验收规范》GB50204及《建筑工程冬期施工规程》JGJ104的有关条款。作业班组必须进行拆模申请经技术部门批准后方可拆除。
（3）预应力混凝土结构构件模板的拆除，除执行GB50204中相应规定外，侧模应在预应力张拉前拆除；底模应在结构构件形成预应力后拆除。
（4）已拆除模板及支架的结构，在混凝土达到设计强度等级后方允许承受全部使用荷载；当施工荷载所产生的效应比使用荷载的效应更不利时，必须经核算，加设临时支撑。
（5）拆除模板的顺序和方法，应按照配板设计的规定进行。若无设计规定时，应遵循先支后拆，后支先拆；先拆不承重的模板，后拆承重部分的模板；自上而下，支架先拆侧向支撑，后拆竖向支撑等原则。
（6）模板工程作业组织，
