物理电路分析报告.pptx

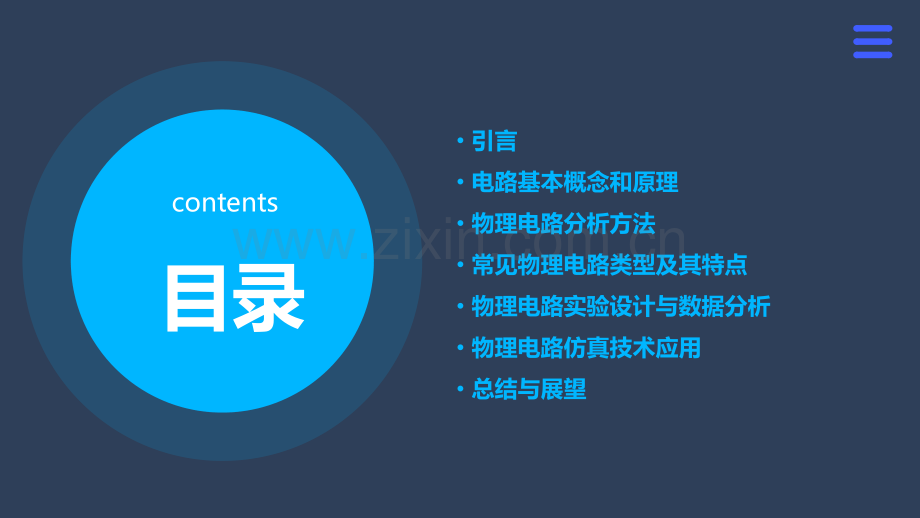

物理电路分析报告目录contents引言电路基本概念和原理物理电路分析方法常见物理电路类型及其特点物理电路实验设计与数据分析物理电路仿真技术应用总结与展望01引言报告目的本报告旨在分析物理电路的性能、功能及潜在问题，为电路设计、优化和故障排除提供参考。背景随着电子技术的不断发展，物理电路作为电子设备的基础，其性能、稳定性和可靠性对设备整体表现至关重要。因此，对物理电路进行深入分析具有重要意义。报告目的和背景本报告将针对特定物理电路进行分析，包括电路结构、元件参数、信号传输等方面。分析对象分析方法分析内容采用理论计算、仿真模拟和实验测试等方法，对电路性能进行全面评估。包括电路功能、性能指标、潜在问题及改进建议等方面。030201报告范围02电路基本概念和原理电路是由电气元件（如电阻、电容、电感等）和连接它们的导线组成的闭合路径，用于传输和控制电能。电路主要由电源、负载、连接导线和控制开关四部分组成。其中电源提供电能，负载消耗电能，连接导线传输电能，控制开关控制电路的通断。电路定义及组成电路组成电路定义 电流、电压和电阻关系电流电流是电荷的定向移动形成的，其大小用电流强度来衡量，单位是安培（A）。电压电压是衡量电场力对电荷做功能力的物理量，其大小用电压来衡量，单位是伏特（V）。电阻电阻是表示导体对电流阻碍作用的物理量，其大小用电阻来衡量，单位是欧姆（）。电阻、电流和电压之间的关系遵循欧姆定律。在同一电路中，通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。即I=U/R，其中I为电流，U为电压，R为电阻。欧姆定律包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。KCL指出在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流的代数和恒等于零。KVL指出在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。基尔霍夫定律欧姆定律、基尔霍夫定律等基本原理03物理电路分析方法03复杂电路的等效简化运用等效变换法，将含有受控源、运算放大器等复杂元件的电路简化为易于分析的等效电路。01电阻的串联和并联等效变换通过电阻的串联或并联，将复杂的电路简化为简单的等效电路，便于分析和计算。02电源的等效变换将实际电源等效为理想电源和内阻的串联或并联形式，简化电路分析过程。等效变换法以支路电流为未知量，根据KCL和KVL定律列出支路电流的方程组。支路电流方程的建立运用线性代数方法求解支路电流方程组，得到各支路电流的值。支路电流方程的求解适用于支路数较少、电路结构简单的电路分析。支路电流法的应用支路电流法节点电压方程的建立以节点电压为未知量，根据KCL定律列出节点电压的方程组。节点电压法的应用适用于支路数较多、但节点数较少的电路分析。节点电压方程的求解运用线性代数方法求解节点电压方程组，得到各节点电压的值。节点电压法回路电流方程的建立以回路电流为未知量，根据KVL定律列出回路电流的方程组。回路电流方程的求解运用线性代数方法求解回路电流方程组，得到各回路电流的值。回路电流法的应用适用于支路数较多、且存在多个独立回路的复杂电路分析。回路电流法04常见物理电路类型及其特点直流电路电流方向始终不变，大小可随时间变化。主要特点包括简单性、稳定性和易于分析。交流电路电流方向和大小都随时间周期性变化。主要特点包括复杂性、动态性和广泛应用。直流电路与交流电路线性与非线性电路线性电路满足叠加定理，即多个独立源共同作用时，响应等于各独立源单独作用时响应的叠加。主要特点包括易于分析、可预测性和稳定性。非线性电路不满足叠加定理，响应与输入信号之间存在非线性关系。主要特点包括复杂性、不可预测性和多样性。时不变电路电路参数不随时间变化，对于同一输入信号，不同时间点的响应相同。主要特点包括稳定性、可重复性和易于分析。时变电路电路参数随时间变化，对于同一输入信号，不同时间点的响应不同。主要特点包括动态性、复杂性和多样性。时变与时不变电路05物理电路实验设计与数据分析VS构建一个简单的RC电路，通过改变电阻和电容的值，观察和分析电路的频率响应。实验器材电源、电阻、电容、示波器、信号发生器等。设计目标实验设计思路及步骤实验设计思路及步骤实验步骤021.搭建RC电路，连接电源、电阻、电容及测量设备。032.使用信号发生器产生不同频率的正弦波信号，输入到RC电路中。01实验设计思路及步骤3.通过示波器观察并记录电路的输出信号波形。4.改变电阻和电容的值，重复步骤2和3，记录实验数据。数据处理1.对采集到的数据进行整理，计算输入信号和输出信号的振幅比、相位差等参数。3.对实验数据进行统计分析，计算误差范围，评估实验结果的可靠性。2.绘制频率响应曲线，以频率为横坐标，振幅比和相位差为纵坐标，展示电路的频率特性。数据采集：使用示波器采集输入信号和输出信号的波形数据，包括振幅、频率和相位等信息。数据采集与处理过程结果展示与讨论1.分析实验结果与理论预期的差异，探讨可能的原因，如元件参数误差、测量误差等。结果讨论结果展示：通过图表展示实验数据，包括频率响应曲线、振幅比和相位差随频率变化的趋势等。2.讨论实验结果在实际应用中的意义和价值，如RC电路在滤波器、振荡器等电路中的应用。3.提出改进实验的建议和措施，如提高测量精度、优化实验方案等。06物理电路仿真技术应用目前市场上常见的电路仿真软件包括SPICE、Matlab/Simulink、LTspice等，它们各具特色，适用于不同的电路仿真需求。在选择仿真软件时，需要考虑软件的功能全面性、易用性、仿真精度、计算速度以及支持的电路元件库等因素。常见仿真软件选择依据仿真软件介绍及选择依据仿真模型搭建根据电路的实际结构和元件参数，在仿真软件中搭建相应的电路模型，包括电源、电阻、电容、电感等元件的连接和参数设置。参数设置在搭建好电路模型后，需要对各个元件的参数进行详细设置，如电阻值、电容值、电感值等，以确保仿真结果的准确性。仿真模型搭建与参数设置仿真结果验证及优化建议通过运行仿真软件，可以得到电路的仿真结果，包括电压、电流、功率等参数的波形图和数值表。将仿真结果与实际电路的测试结果进行对比，以验证仿真结果的准确性。仿真结果验证根据仿真结果和实际需求，可以对电路进行优化设计。例如，调整元件参数、改变电路结构或引入新的电路技术，以提高电路的性能和稳定性。同时，针对仿真过程中出现的问题和不足，提出相应的改进措施和建议。优化建议07总结与展望123本次物理电路分析报告主要对电路的基本原理、设计思路、实验数据等方面进行了详细的分析和讨论。通过对比不同电路设计方案，评估了各方案的优缺点，为进一步优化电路设计提供了参考依据。实验数据表明，所设计的电路在性能、稳定性等方面均达到预期目标，验证了设计方案的可行性。本次分析报告总结ABCD未来发展趋势预测未来电路设计可能采用更先进的算法和仿真技术，提高设计效率和准确性。随着科技的不断发展，物理电路的设计与分析将更加注重高效、智能化和可靠性。此外，电路设计的绿色环保和可持续发展也将成为未来发展的重要趋势。同时，随着新材料、新工艺的不断涌现，电路的性能和稳定性将得到进一步提升。感谢观看THANKS
