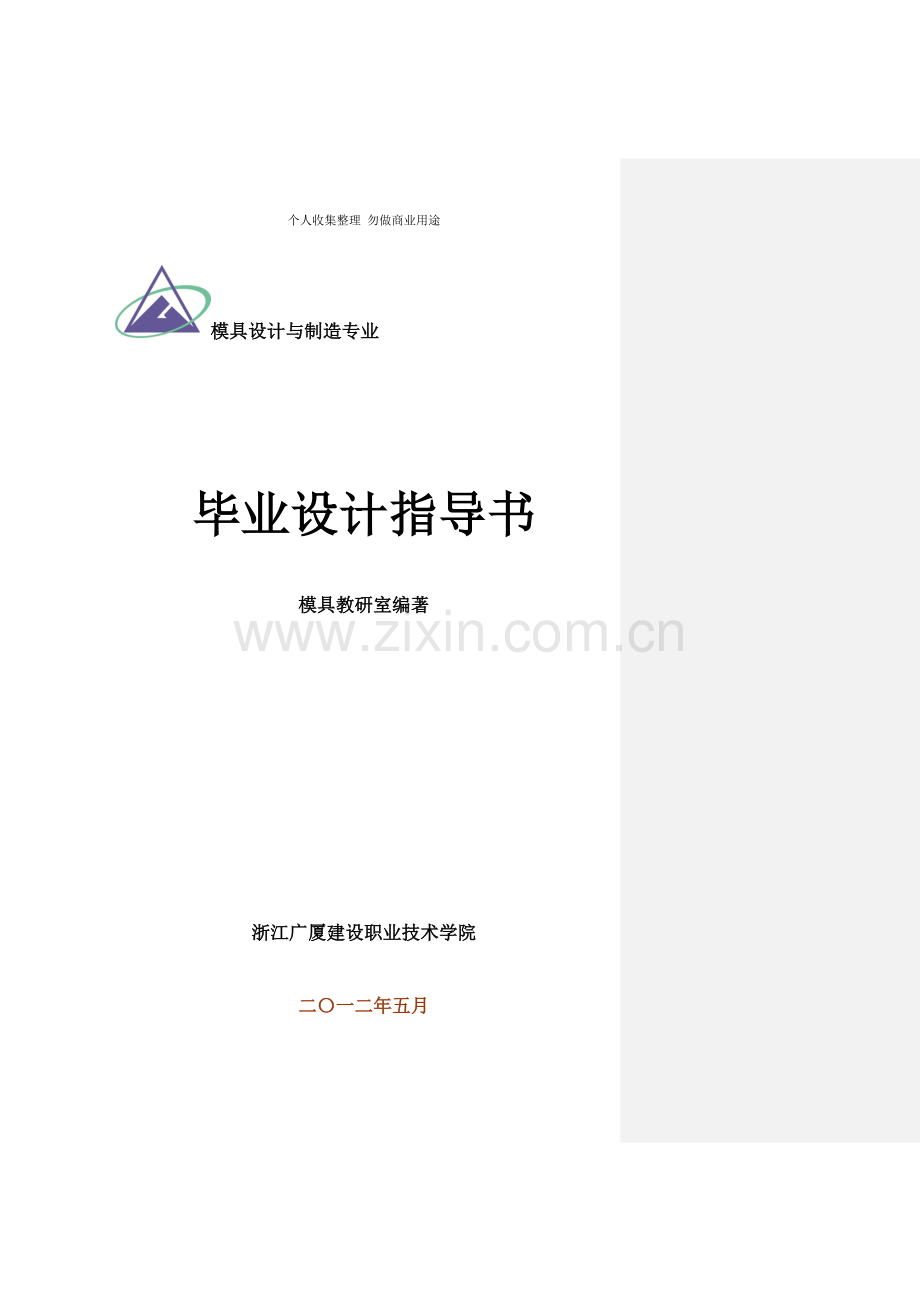

模具专业毕业设计指导书.doc

个人收集整理 勿做商业用途
模具设计与制造专业

毕业设计指导书

模具教研室编著

浙江广厦建设职业技术学院

二〇一二年五月

第一章 毕业设计指导

第一节 毕业设计指导书

毕业设计是整个教学过程的重要环节，是培养学生综合应用所学知识，分析和解决实际问题，培养和锻炼学生实际应用能力、创造能力和创新意识的重要环节,对于提高人才培养质量具有非常重要的作用。通过毕业设计使学生获得综合训练，对培养学生的实际工作能力具有十分重要的作用。
1 毕业设计的目的，要求和任务
1。1目的
1。1.1培养学生综合运用所学的基础理论，基本知识和基本技能,提高分析解决实际问题的能力。
1。1.2接受企业技能操作必须的综合训练，提高实际工作能力.如调查研究，查阅文献和收集资料并进行分析的能力，制订设计方案能力，提高设计、计算和绘图能力，总结提高撰写设计说明书的能力。
1。1.3综合运用模具设计制造课程的理论及实践知识,去分析和解决一般企业技术设计问题,使所学知识得到进一步的学习和运用.
1。2要求
1.2。1学生在指导教师指导下按时完成所规定的内容和工作量，编写符合要求的设计说明书、图纸等.
1.2.2学生根据任务书要求，进行资料收集、加工、整理和正确使用工具书，完成开题报告撰写。
1.2.3学生应树立正确的设计思想,有严肃认真的科学态度，严谨求实的工作作风。
1.3 任务
1.3.1至少阅读20篇（本)中外参考文献。
1.3.2学生应完成一篇不少于3000字的毕业设计说明书。并统一用A4白纸打印出来，统一的封面。设计图样应符合国家标准的要求。
2 毕业设计（设计）的选题
2。1选题原则
2。1。1符合专业培养目标，满足教学的基本要求,使学生能够综合运用所学知识，获得全面
的训练。
2.1。2课题的内容、难度、份量要适当，在保证满足教学基本要求的前提下,既要使大多数
学生经过正常努力可以按期完成任务,达到毕业设计的任务要求，又要能使少数优秀学生得到更好的培养和训练.
2.1.3尽可能选择理论与实际相结合的课题，有利于培养学生严谨的科学态度和认真负责、
一丝不苟的工作作风。
2.1.4课题应力求与教师的科研任务相结合，有利于教学和科研工作的互补并促进教师科研
工作的深入。
2.1。5选择的课题必须是专业学科内的题目，鼓励学生结合顶岗实习岗位提出设计题目，但必须由指导老师认定。。
2.2选题要求
2.2。1学生一般应在教师提供的参考选题中选择毕业设计的课题，特殊情况下也可以自已确定选题。毕业设计的课题一经确定，一般不得再自行更改.
2.2。2原则上一人一题,除某些大型课题外,一般不能多人共做一题.
2。2.3各毕业设计选题可包含以下几个方面：
①产品设计类题目。
②产品加工工艺设计类题目。
2.2。3毕业设计选题目录（参考)
①模具新材料、新技术的探讨（塑料模、冷冲模、压铸模)。
②模具新材料、制品新材料的研究与应用。
③基于UG软件应用的模具设计.
④典型零件的冲压模具设计。
⑤典型塑料模具设计。
⑥注塑机的研究及应用.
⑦压力机的研究及应用。
⑧模具零件的数控加工.
3.毕业设计的基本工作程序
3.1毕业设计（动员阶段)
在毕业设计开始，召开学生毕业动员会，向学生下达毕业设计任务，指导教师向学生具体布置毕业设计工作，明确课题的目的及要求，指定必要的参考文献及资料，毕业设计开始.
3。2毕业设计（设计）准备阶段
准备阶段（2月份)：各系（部)根据要求开展各项准备工作，成立指导机构，确定指导教师,发动学生布置工作，制定写作具体计划，明确写作要求.
大约用7至15天时间，学生阅读、消化教师指定的参考文献资料，了解所选课题的有关情况，（如该课题领域的研究现状、国内外发展动态、课题相关的成功事例等)，并进一步搜集有关文献,提出本设计所要解决的主要问题或基本思路，撰写毕业设计开题报告交指导教师审查。
3.3调查研究阶段（3月初）
大约用1周左右时间，学生进行实情、实地、现场或访问调查研究，搜集、整理有关情报、资料及数据、并进行归纳和分析，拟订毕业设计开题报告，交指导教师审查。
3.4计算、分析、设计和理论研究阶段（4月初）
大约用6周左右时间，学生开展毕业设计的核心研究工作，依据收集、调查的文献资料数据,提出理论、原理、方法、模型、论点、方案或设计，进行计算、分析、论证或编程，并写出有关说明书或初稿，交指导教师审阅。
3.5中期检查（4月末）
计划在最后第2周左右（具体见毕业设计工作程序），向毕业设计指导小组提交毕业设计（设计)的进度和完成情况的中期检查报告书，各指导教师向毕业设计指导小组提交各学生的认真程度和指导情况.
3.6整理和写作阶段（5月初)
对3.2至3。4三个阶段的工作进行系统的整理、归纳、补充和完善,写出毕业设计（设计）的初稿，初稿最晚须在四月底（具体见毕业设计工作程序）交指导教师审核，并按照指导教师的意见对初稿进行修改，修改后应尽快交指导教师再审核，如仍需修改，则应根据指导教师的意见反复修改，直到指导教师认为可以定稿后，方可按照统一的格式将设计正式打印出来，计划在五月初(具体见毕业设计工作程序），将已装订的正式稿（一式两份)交给指导教师评阅.
3。7准备答辩阶段（6月1日前）
大约1周时间，在此期间，教师和学生应分别做好答辩前的有关准备工作和优秀毕业设计申报工作。
3。7.1教师的准备工作
指导教师根据学生完成毕业设计的工作量及难度大小，独立分析和解决实际问题的能力，有无创新点或独立见解，毕业设计的理论与实际意义，计算、分析、论证、设计等的正确性，结构的合理性及格式的规范化等，结合所指导的毕业设计写出综合评语。
评阅教师（一般每个毕业设计说明书由2-3人评阅，但不得由该设计的指导教师担任）对毕业设计说明书进行认真评阅。
3。7。2学生的准备工作：
①再次阅读有关参考文献及教材，深刻理解设计中所涉及到的有关概念和原理。
②反复检查设计，找出文中存在的问题（特别是公式、计算过程及结果、概念等的错误）,以便在答辩时进行更正和说明。
③写出介绍设计的发言提纲
④将一些重要的信息做成挂图（公开答辩的可制作幻灯片），在答辩时使用.
3.8正式答辩阶段（6月初开始）
学生的毕业设计(设计）应进行公开答辩，答辩时间一般在毕业设计（设计）完成后一周内进行。
3。8.1分院成立以系主任和主管教学副主任为组长的答辩委员会（5-7人），负责本系（部）设计（设计）答辩的组织领导工作，并主持初评为优秀和不及格的复审答辩。
各专业成立3—5人组成的答辩组负责组织本专业的答辩工作。专业答辩组根据专业学生人数及课题性质，可分若干个答辩小组（每组教师3—5名)开展答辩工作，并安排答辩秘书负责答辩过程的记录。
3。8.2答辩要求
①答辩小组设组长一人,必要时可设副组长。
②毕业设计(设计）按要求装订成册、通过规范审查后方可参加答辩。
③学生安排到各答辩小组进行答辩，同组的学生必须全程旁听小组答辩。
④答辩以公开方式进行。
⑤答辩包括学生自述、教师提问、学生回答、讨论评审和评分等环节,每位学生的答辩时间(包括汇报和提问)以不少于15分钟为宜。
⑥答辩小组成绩评定为“优秀”、“不及格"的设计(设计），由系（部)答辩委员会再组织复审答辩。
⑦小组答辩和系（部）答辩都要做好答辩记录.
⑧最后一次的答辩评定结果为答辩成绩，答辩评分参照毕业设计(设计）答辩评分参考标准执行。

计划在五月中旬（具体见毕业设计工作程序），按学校规定的程序及要求组织毕业设计答辩.
学生参加答辩时，应先向答辩组教师报告本人姓名和毕业设计（设计）题目，然后简要介绍毕业设计（设计）的主要内容,时间限制在10—15分钟之内,注意：介绍毕业设计（设计）不是宣读或念设计。学生介绍完毕业设计(设计）之后,还须回答答辩教师提出的有关问题，回答问题时，应简明扼要、抓住要点，不要任意发挥、答非所问。
3.9成绩评定
3。9。1答辩小组根据学生毕业设计(设计)的规范审查、指导教师评阅、评阅人评阅及答辩情况评定学生毕业设计（设计)成绩。
3。9。2各部分在最终成绩中所占的比例为:规范审查占10％，指导教师评阅占45%,评阅人评阅占20％，答辩成绩占25％。
3。9.3有下列情况之一者不能评为优秀:
①图表中有两处或两处以上不符合国家规范；
②机械地摘抄资料；
③答辩时回答问题不圆满；
④打印及装订不符合基本规范要求；
⑤设计中出现概念性错误；
⑥设计篇幅过短；
⑦其他被认定不能评为优秀的情况.
3。9。4有下列情况之一者评为不及格：
①设计中有原则性重大错误或基本没有完成任务。
②弄虚作假，有抄袭行为。
③答辩时概念不清，对主要问题回答不正确。
④其他被认定为不能评为及格的情况。
3.9.5毕业设计（设计）成绩记载采用五级记分制，即优、良、中、及格和不及格。
3。9。6严格控制优良率，每个专业评定为优秀的人数不超过总人数的20％，优秀和良好人数不超过65%。

第二节 毕业设计说明书规范

1.引言
1。1制定本标准的目的是为了统一规范我院毕业设计的格式，保证毕业设计的质量。
1。2毕业设计应采用最新颁布的汉语简化文字，符合《出版物汉字使用管理规定》，由作者在计算机上输入、编排与打印完成。
1。3毕业设计作者应在选题前后阅读大量有关文献，文献阅读量不少于5篇，将其列入参考文献表，并在正文中引用内容处注明参考文献编号（按出现先后顺序编排）。
2。编写要求
2。1页面要求:毕业设计须用A4(210×297mm)标准、70克以上白纸，一律采用单面打印；毕业设计页边距按以下标准设置:上边距(天头)为:30 mm;下边距（地脚）25mm;左边距和右边距为:25mm；装订线：10mm；页眉：16mm；页脚：15mm。
2.2页眉：页眉从摘要页开始到设计最后一页,均需设置.页眉内容:浙江广厦建设职业技术学院毕业设计，居中，打印字号为5号宋体，页眉之下有一条下划线。
2。3页脚：从设计主体部分(引言或绪论)开始，用阿拉伯数字连续编页，页码编写方法为：第ｘ页共ｘ页，居中,打印字号为小5号宋体。
2.4前置部分从内容摘要起单独编页。
2.5字体与间距：毕业设计字体为小四号宋体，字间距设置为标准字间距，行间距设置为固定值20磅。
3.编写格式
3。1毕业设计章、节的编号：按阿拉伯数字分级编号.
3.2毕业设计的构成（按毕业设计中先后顺序排列):
前置部分:
封面
中文摘要，关键词
目次页（必要时）
主体部分：
引言(或绪论）
正文
结论
致谢(必要时）
参考文献
附录（必要时）
4。前置部分
4.1封面：封面格式按浙江广厦建设职业技术学院毕业设计封面统一格式要求（见附件3-Ⅰ).封面内容各项必须如实填写完整。其中设计题目是以最恰当、最简明的词语反映毕业设计中最重要的特定内容的逻辑组合；设计题目所用每一词必须考虑到有助于选定关键词和编制题录、索引等二次文献可以提供检索的特定实用信息；设计题目一般不宜超过30字.设计题目应该避免使用不常见的缩写词、首字缩写字、字符、代号和公式等；设计题目语意未尽，可用副标题补充说明设计中的特定内容.
具体内容依次列示如下内容：
浙江广厦建设职业技术学院
××××专业毕业设计（小二号黑体,居中)
设计题名:(二号黑体，居中）
学生姓名:（××××××××三号黑体）
学 号：（××××××××三号黑体）
指导教师：（××××××××三号黑体)
专 业：（××××××××三号黑体）
年 级：(××××××××三号黑体）
4。2摘要：摘要是设计内容不加注释和评论的简短陈述,应以第三人称陈述.它应具有独立性和自含性，即不阅读设计的全文,就能获得必要的信息。摘要的内容应包含与设计同等量的主要信息，供读者确定有无必要阅读全文，也供文摘等二次文献采用.
摘要一般应说明研究工作目的、实验研究方法、结果和最终结论等，而重点是结果和结论。摘要中一般不用图、表、公式等,不用非公知公用的符号、术语和非法定的计量单位。
摘要页置于封面页后。
摘要一般为200—300汉字左右，用５号宋体，摘要应包括关键词.
关键词:关键词是为了文献标引工作从设计中选取出来用以表示全文主题内容信息款目的单词或术语。一般每篇设计应选取3～8个词作为关键词。关键词间用分号分隔，最后一个词后不打标点符号.以显著的字符排在同种语言摘要的下方。如有可能，尽量用《汉语主题词表》等词表提供的规范词。
4.3目次页：目次页由设计的章、节、条、附录、题录等的序号、名称和页码组成,另起一页排在摘要页之后，章、节、小节分别以1。1。1、1.1.2等数字依次标出，也可不使用目次页
5。主体部分
5.1格式：主体部分的编写格式由引言(绪论）开始，以结论结束。主体部分必须另页开始。
5。2序号
毕业设计各章应有序号，序号用阿拉伯数字编码，层次格式为：
1××××(三号黑体，居中)
××××××××××××××××××××××(内容用小四号宋体)。
1.1××××（小三号黑体,居左）
×××××××××××××××××××××（内容用小四号宋体）.
1.1.1××××（四号黑体,居左)
××××××××××××××××××××（内容用小四号宋体）。
①××××(用与内容同样大小的宋体）
a．××××(用与内容同样大小的宋体）
5.3设计中的图、表、公式、算式等，一律用阿拉伯数字分别依序连编编排序号.序号分章依序编码,其标注形式应便于互相区别，可分别为：图2.1、表3.2、公式（3。5）等.
5。4注:设计中对某一问题、概念、观点等的简单解释、说明、评价、提示等，如不宜在正文中出现，可采用加注的形式。
注应编排序号，注的序号以同一页内出现的先后次序单独排序，用①、②、③……依次标示在需加注处，以上标形式表示。
注的说明文字以序号开头.注的具体说明文字列于同一页内的下端，与正文之间用一左对齐、占页面1/4宽长度的横线分隔。
设计中以任何形式引用的资料，均须标出引用出处.
5。5结论：结论是最终的，总体的结论,不是正文中各段的小结的简单重复,结论应该准确、完整、明确、精炼.
5。6参考文献：参考文献应是设计作者亲自考察过的对毕业设计有参考价值的文献。参考文献应具有权威性,要注意引用最新的文献.
参考文献以文献在整个设计中出现的次序用[1]、[2］、［3]……形式统一排序、依次列出。
参考文献的表示格式为：
著作：［序号]作者.译者.书名。版本。出版地.出版社.出版时间.引用部分起止页
期刊：［序号]作者.译者.文章题目。期刊名。年份。卷号(期数). 引用部分起止页
会议设计集：[序号］作者.译者.文章名.文集名 。会址.开会年.出版地.出版者。出版时间.引用部分起止页

第三节 毕业设计说明书格式（范本）

目 录
（三号黑体居中)
(空一行）
引言（5号宋体）
1。×××××（5号宋体，下同）
1.1×××××
1.2×××××
1。2.1×××××
2。×××××
2.1×××××
2.2×××××
2。2.1×××××
2。2.2×××××
3.×××××
结论
参考文献
附录
（以上行间距为单倍）
摘要（黑体三号居中）(单独一页）
×××××××××××××××××××××××××××××××××××××××××××××××××××××××××(5号宋体，行距固定值20磅.首行缩进2字符）
(空一行)
关键词（宋体小四号居左加深）××;××；××；××；××（5号宋体）

1标题（正文第一部分一级标题，三号黑体居中，行距多倍三）
×××××××××××××××××(内容用小四号宋体，行距固定值20磅）
1。1××××××××××××××××××（正文2级标题，小三号黑体居左,行距1.5倍)
××××××××××××××××（内容用小四号宋体，行距固定值20磅）
1.1。1×××××××××××××××××（正文3级标题，四号黑体居左,行距固定值20磅）
××××××××××××××××（内容用小四号宋体，行距固定值20磅）
2标题×××××××××××××××××(正文第二部分，一级标题，要求同）
×××××××××××××××××××××××××××××××××××××××××××××××××××××××××××。
（正文后空一行)

参考文献（一级标题，三号黑体居中，行距多倍三)
（空一行）
【1】×××××××××××××××（小四号宋体左靠齐）
【2】××××××××××××××××××××××××××××××××××××××××××××××

附录：另起一页，四号黑体，顶格)
附录内容文字字体参照正文要求。

第二章 模具专业毕业设计范例
附件一：
浙江广厦建设职业技术学院
（空一格）
毕业设计（论文）任务书
黑二号加粗单倍行距

课题名称宋四
小润滑轮的模具设计空1格，宋三

系（部） 信息与控制工程学院空2格左对齐

专 业 模具设计与制造
班 级 G07模具2班
学 号 0218070239
姓 名 姚林强
宋四

指导教师（签名) 年 月 日
（空一格）
教研室主任（签名） 年 月 日
宋5号单倍

一、课题的内容和要求
内容：设计一件符合使用要求的注塑模模具.注塑工艺性分析、确定了注塑模模具设计方案，其中包括注塑模模具中的毛坯尺寸、注塑过程中的各工艺参数等。
要求：根据产品图纸设计模具结构总装图及成型零部件图及模具结构工艺设计。
以下都是宋小四1.5倍行距
二、设计的技术要求与数据:
1.翻阅大量有关课题的书籍、文献资料，提高自己查阅资料的能力。
2。工艺方案分析及确定。
3模具零部件工艺设计.
4。模具总体结构设计,绘制总装图。
5.评述所设计模具的优缺点。
6。编写设计说明书.
三、设计（论文）工作起始日期:
自 2011 年 2 月 25 日起，至 2010 年 5 月 30 日止。
四、进度计划与应完成的工作:
1。2月25日—3月26日:撰写毕业设计开题报告
2。3月27日-4月02日:搜集与整理毕业设计有关资料
3.4月03日—4月18日：完成初稿,并上交指导教师修改
4。4月19日-5月15日：上交毕业设计（论文）第二稿
5.5月16日—5月30日：上交毕业设计(论文）第三稿（定稿）
6.6月1日—6月10日：毕业设计答辩
五、主要参考文献、资料：
［1]齐卫东。塑料模具设计与制造。北京。高等教育出版社.2004.3
［2]屈华昌。塑料成型工艺与模具设计.机械工业出版社。2001.5
[3]章飞.型腔模具设计与制造。北京。化学工业出版社。2003。7
［4]史铁梁.模具设计指导.北京。机械工业出版社.2003。2
［5］宋玉恒.塑料注射模具设计实用手册.北京.航空工业出版社。1994。7
［6］许鹤峰,闫光荣。数字化模具制造技术。北京。化学工业出版社.2001。4出版日期要求到月份、、文献不少于5个、、

附件二:
浙江广厦建设职业技术学院开题报告、、限1页、、

毕业设计(论文）开题报告
学号
0218070239
学生姓名
姚林强
分院
信息与控制工程学院
专业年级
模具设计与制造
指导教师
潘光永
职称
高级工程师宋小四

2007级注意专业年级的写法

设计（论文)题目宋小四

小润滑轮的注塑模设计宋4号

本课题研究动态及意义:
动态注意以下首行空2格、、动态：一定结合你研究的题目来写、、国内外研究什么水平、、、意义：你的研究会解决什么问题、、、
：
近年来随着我国经济的持续快速发展，社会物质水平不断提升，各类的儿童玩具也是与日俱增，作为玩具出口的大国，我国在高新玩具的生产上并不占优势。不仅是科技水平的制约，高精度模具加工和生产也是一个制约颈瓶，本设计是以玩具汽车中小润滑轮为工件设计的一款注塑型模具，产品注重的是塑件产品的高精确度和高生产效率。
意义：
代替了原有的金属材料，节省了成本，简化了制作工序，提高了生产效益。
毕业设计（论文）研究内容、拟解决的主要问题：宋小四

研究内容:
根据塑件工艺及结构零部件的分析，保证塑件的尺寸精度，确定小润滑轮的模具结构,提高生产效率。
拟解决的主要问题：
分析和计算相关的尺寸和模具中的数据要求.请教有经验的设计人员和一线模具生产工人。反复推敲认证设计内容，修正错误信息,补充不足。
毕业设计（论文)研究方法、步骤及措施:
1、通过查阅相关文献，确定开题报告。
2、通过对企业的实际调研，在指导教师的帮助下工艺方案分析及确定。
3、确定模具结构和主导参数。
4、完成整个模具的装配图及成型零部件。
5、选取符合要求的相关模架.
主要参考文献:
[1]齐卫东.塑料模具设计与制造。北京。高等教育出版社.2004。3
［2］屈华昌。塑料成型工艺与模具设计。机械工业出版社.2001。5
［3]章飞.型腔模具设计与制造。北京.化学工业出版社。2003。7
［4］史铁梁。模具设计指导。北京。机械工业出版社.2003.2
［5］许鹤峰。闫光荣。数字化模具制造技术.北京。化学工业出版社.2001.4以上都是宋5号单倍（除了标题）

是否可以进入设计（论文）研究：

指导教师签名：
年 月 日　　　　　　　　　　　　　　
是否可以进入设计（论文）研究:

教研室主任签名:
年 月 日

附件三：

浙江广厦建设职业技术学院
模具设计与制造专业毕业设计说明书
黑小二单倍加粗

设计题目后空一格，此行黑二号
小润滑轮的注塑模设计

学生姓名 姚林强
学 号 0218070239
指导教师 潘光永
专 业 模具设计与制造
年 级 2007级
黑3号，注意填充内容是空两格左对齐

摘要黑3号字体，多倍三行距

注塑成型是塑料成型的一种重要方法，它主要适用于热塑性塑料的成型,可以一次成型形状复杂的精密塑件，本课题就是将电动玩具中的一个组件——小润滑轮作为设计模型。产品是外径为13MM圆柱型模型.本次设计是通过UG软件对塑件进行实体造型,用CAD进行二维绘制，然后对塑件结构进行工艺分析,明确注塑成型的工艺过程,并对各个具体部分进行仔细计算和 校核如此设计出的模具可以确保模具工作运用可靠，保证了与其它部件的配合。
通过对小润滑轮的的 注射模具设计,巩固和深化了所学的知识。 宋5号，固定值20磅

关键词宋小四加粗
:小润滑轮；注塑模；UG宋5号，分号分隔

注意：页眉宋5号，、、、、毕业设计说明书、、下有直线；页脚宋小5、、 第 页 共 页。

论文摘要是全文的精华，是对一项科学研究工作或技术实践的总结，对研究目的、方法和研究结果的概括。
摘要置于主体部分之前，目的是让读者首先了解一下论文的内容，以便决定是否阅读全文。一般来说，这种摘要在全文完成之后写。字数限制在100～150字之间。内容包括研究目的、研究方法、研究结果和主要结论。也就是说，摘要必须回答“研究什么”、“怎么研究”、“得到了什么结果”、“结果说明了什么”等问题。

目录黑3号，多倍3行距

1引言 2
2塑件工艺分析 3
2.1塑件样式的确定 3
2。2塑件原材料成型特性 3
2。3塑件的尺寸精度分析 4
3模具的结构及零部件设计 5
3。1型腔分布与分形面的设计 5
3。2浇口的设计 6
3。3确定两型腔板的厚度 6
3.4分型面的设计 6
3。5浇注系统的设计 7
3.5。1主流到的设计 8
3。5.2分流道的设计 8
3。5.3浇口的设计 9
3.6 型芯、型腔的设计 10
3。7推出机构的设计 11
3.8冷却系统的设计 12
3。9排气系统的设计 12
4结论 14
5致谢 15
宋小四固定值20磅

6 附录（图纸）附录中放规范的图纸或工艺卡、、、如附录一：总装图、、附录二：零部件图、、、、、、、、、、、、、、、正文中图可以放示意图或外形图、、、、、

1引言黑三号居中多倍3行距

随着生产水平的提高，模具在生活中扮演着不可或缺的角色。在我国国民经济中的地位非常重要。由于新技术、新材料、新工艺的不断发展，促使模具技术不断进步，对人才的知识、能力的素质的要求也在不断的提高。由于中国的人口基数大,而玩具在中国市场占有一定的优势，所以我选择了玩具中的一个部件进行设计。同时，通过本课题的研究可以帮助自己理清注塑模的结构及设计思路，提高自己的撰写规范水平。
通过企业本岗位调研和指导教师及师傅的细心指导并查阅相关文献,完成了本设计。但目前该类模具生产仍然存在缺陷,如生产的产品容易产生飞边和变形,所以必须保证模具的锁模压力和变形量，从而提高生产效益。
宋小四固定值20磅

引言的主要任务是向读者勾勒出全文的基本内容和轮廓。它可以包括以下五项内容中的全部或其中几项：
1）介绍某研究领域的背景、意义、发展状况、目前的水平等;
2）对相关领域的文献进行回顾和综述，包括前人的研究成果，已经解决的问题，并适当加以评价或比较；
3）指出前人尚未解决的问题，留下的技术空白，也可以提出新问题、解决这些新问题的新方法、新思路，从而引出自己研究课题的动机与意义；
4）说明自己研究课题的目的；
5）概括论文的主要内容，或勾勒其大体轮廓。

第一页从引言开始、、

2塑件工艺分析一级标题居中，黑3号，多倍3行距，单独一页。

2。1塑件样式的确定
本次注塑模具的设计的产品是一个玩具的小滑轮，根据产品的要求，其尺寸精度和表面要求较高，它的基本形状如下（图2.1）所示：
图、、居中

图2.1产品示意图第二部分第一个图、、图2.1+名称（在图的正下方）【表格：如表2.1+名称在表的正上方、、】

2。2塑件原材料成型特性二级标题1.5倍行距，小三号黑体

本次设计要求是采用ABS为原料，查阅相关材料得出加工ABS成型时具有一下几点特性：
①二级标题、三级标题后①②、、不能用（1）、、、标题①②、、、后在分、、可用a.b.c、、、、、.
易吸水，成型加工前应进行干燥处理，表面光泽要求高的塑件应长时间预热干燥。流动性中等，溢边值为0。04㎜左右。
②壁厚和熔料温度对收缩率影响极小，塑件尺寸精度高。
③比热容低，塑件效率高，凝固也快,故成型周期短.
④表观黏度对剪切速率的依赖性很强，因此模具设计中大都采用点浇口形式.
⑤顶出力过大塑件表面会留下白色痕迹，脱模斜度宜取2度以上.
⑥易产生熔接痕，模具设计时应注意尽量减少浇注系统对聊流的阻力。
⑦宜采用高料温、高模温、高注射压力成型。塑件要求光泽和耐热时，模具温度应控制在60～80度。

2。3塑件的尺寸精度分析
塑件的精度要求较高，具体如下：

①塑件的尺寸精度分析
本此设计是一个普通的最大直径为13mm；最小直径为4mm(此为空心）;内凹边缘直径分别为：11mm，6。4mm；内凹高度为：2mm，0。8mm的小滑轮。相对同产品中的与其他塑件而言，结构比较简单.
②塑件表面的质量分析
此塑件的作用是玩具汽车做装配作用的小滑轮，所以虽然工件尺寸小，但是模具的的结构紧凑，要求精度高。同时要求外观光洁、色彩艳丽，不允许有成型斑点和熔接痕,Ra要求0.6μm，而内表面没特殊要求。
③塑件的结构工艺性分析
a该塑件外形为圆形,体积较小。且最小壁厚为11m，符合最小壁厚要求.
b塑件型腔较小。
综上所述,该塑件可采用注射成型加工。
④确定成型设备
由于塑件采用注射成型加工，使用为十六腔分布，因此可计算出一次注射成型过程所用塑料量为:W=16m+w(废料)= 0。41716+0。417×20%=6。70g 。根据以上一次注射量的分析以及考虑到塑料品种、塑件结构、及注射工艺参数、注射模具尺寸大小等因素，参考设计手册,选用XS-ZS—22型国产液压—机械式注塑机。该注射机的锁模力、安装尺寸和开模行程符合要求。

3模具的结构及零部件设计
3。1型腔分布与分形面的设计
①型腔数目的确定
注射模具每一个注射循环所能成型的塑件个数是由模具型腔数目所决定的。型腔数目及布置方案和分型面的选择决定了塑件在模具中的位置。
本次设计采用了一模十六腔。如图3.1所示：
图3.1行腔布局
②分型面的选择
由于分型面受到塑件在模具中的成型位置、浇注系统设计、塑件结构工艺性及尺寸精度、嵌件的位置、塑件的推出、排气等多种因素的影响，因此在选择分型面时应综合分析比较以选出较为合理的方案.选择分型面时应遵循以下几项基本原则:
a分型面应选在塑件外形最大轮廓处 塑件在动、定模的方位确定后,分型面应选在塑件外形的最大轮廓处,否则塑件无法从型腔中脱出,这是最基本的选择原则。
b 分型面的选择应有利于塑件的顺利脱模 由于注射机的顶出装置在动模一侧，所以分型面的选择应尽可能是地使塑件在开模后留在动模一侧，这样有利于在动模部分设置推出机构，否则在定模内设置推出机构就会增加模具的复杂程度。
c 分型面的选择应保证塑件的精度要求 对于与分型面垂直的塑件尺寸，若该尺寸与分型面有关，由于分型面在注射成型时有涨开趋势，故该尺寸的精度会受到影响.
d 分型面的选择应满足塑件的外观质量要求 在分型面处会不可避免地在塑件上留下溢流飞边的痕迹,因此分型面最好不要设置在塑件光亮平滑的外表面或圆弧的转角处，以免对塑件外观质量产生不利的影响.
e 分型面的选择要便于模具的加工制造 通常在模具设计中,选择平直分型面较多，但为了便于模具的制造，应根据模具的实际情况选择合理的分型面.
f 分型面的选择应该有利于排气在设计分型面时应尽量使充填型腔的塑料熔体料流末端在分型面上，这样有利于排气。
所以本次设计采用最直接的平直分型面。
3。2浇口的设计
由于工件的作用是装配,所以对某些表面有一定要求，比如工件的外表面、上表面边缘等；因此,对浇口的位置有限制，只能在上表面内凹位置设置点浇口，或是在下边缘设置潜伏式浇口。
对于点浇口来说，它的优点主要在于模具的加工方便，但设计原理比较复杂，并且数据计算量大，校核比较麻烦。潜伏式浇口模具的制造难度较大，虽然设计也有一定的难度，但它的表面质量要远高于点浇口,因此它的校核比较简单，但是为了降低成本，我选择了点浇口的模具。
3.3确定两型腔板的厚度
根据δ=pHl4/32EH'3和δ≤[δ］计算得s≥pHl4/32EH［δ]（1/3)计算得型腔板厚均小于12,预先设定动模板、定模板厚度分别为20、15；
其中：
s-——-为所求壁厚；
p---—为压力值：75；
H-—--承压侧壁厚：4;
l-—-—型腔侧壁长：13;
E---—弹性模量:2.06*10.5；
H'-侧壁高度：4；
［δ］—允许变形量：0.1;
3。4分型面的设计
由于分型面受到塑件在模具中的成型位置、浇注系统设计、塑件结构工艺性及尺寸精度、嵌件的位置、塑件的推出、排气等多种因素的影响，因此在选择分型面时应综合分析比较以选出较为合理的方案。选择分型面时应遵循以下几项基本原则：
分型面应选在塑件外形最大轮廓处 塑件在动、定模的方位确定后，分
型面应选在塑件外形的最大轮廓处，否则塑件无法从型腔中脱出,这是最基本的选择原则.
分型面的选择应有利于塑件的顺利脱模 由于注射机的顶出装置在动模
一侧，所以分型面的选择应尽可能是地使塑件在开模后留在动模一侧，这样有利于在动模部分设置推出机构,否则在定模内设置推出机构就会增加模具的复杂程度。
分型面的选择应保证塑件的精度要求 对于与分型面垂直的塑件尺寸，
若该尺寸与分型面有关，由于分型面在注射成型时有涨开趋势,故该尺寸的精度会受到影响。
分型面的选择应满足塑件的外观质量要求 在分型面处会不可避免地在
塑件上留下溢流飞边的痕迹，因此分型面最好不要设置在塑件光亮平滑的外表面或圆弧的转角处，以免对塑件外观质量产生不利的影响。
分型面的选择要便于模具的加工制造 通常在模具设计中，选择平直分
型面较多，但为了便于模具的制造，应根据模具的实际情况选择合理的分型面.
分型面的选择应该有利于排气在设计分型面时应尽量使充填型腔的塑料
熔体料流末端在分型面上,这样有利于排气。
除了上述这些基本原则以外，分型面的选择还要考虑到型腔在分型面上投影面积的大小,这是避免接近或超过所选用注射机的最大注射面积可能产生溢流现
象。为了保证侧向型芯的放置及抽芯机构的动作顺利,应以浅的侧向凹孔或短的侧向凸台作为抽芯方向，而将较深的凹孔或较高的凹台放置在开合模方向。
上面阐述了选择分型面的一般原则及部分示例，但在实际的设计中,不可能全部满足上述原则，应抓主要矛盾,从而较合理地确定分型面。
分型面在下端面，因此，分型面的设计如下图3.2所示:

图3。2分型面示意图
3．5浇注系统的设计
浇注系统是指模具中由注射机喷嘴到型腔之间的进料通道。普通浇注系统一般由主流道、浇口和冷料穴等四部分组成.
浇注系统的设计是模具设计的一个重要环节，设计合理与否对塑件的性能、尺寸、内外部质量及模具的结构、塑料的利用率等有较大影响。对浇注系统进行设计时，一般应遵循如下基本原则。
①了解塑件的成型性能：注射成型时注射机料筒中的塑料已成熔融状态(粘流态)，因此了解被成型的塑料熔体的流动特性以及温度、剪切速率对粘度的影响等显得十分重要，设计的浇注系统一定要适应于所用塑料的成型性能，以保证成型塑件的
