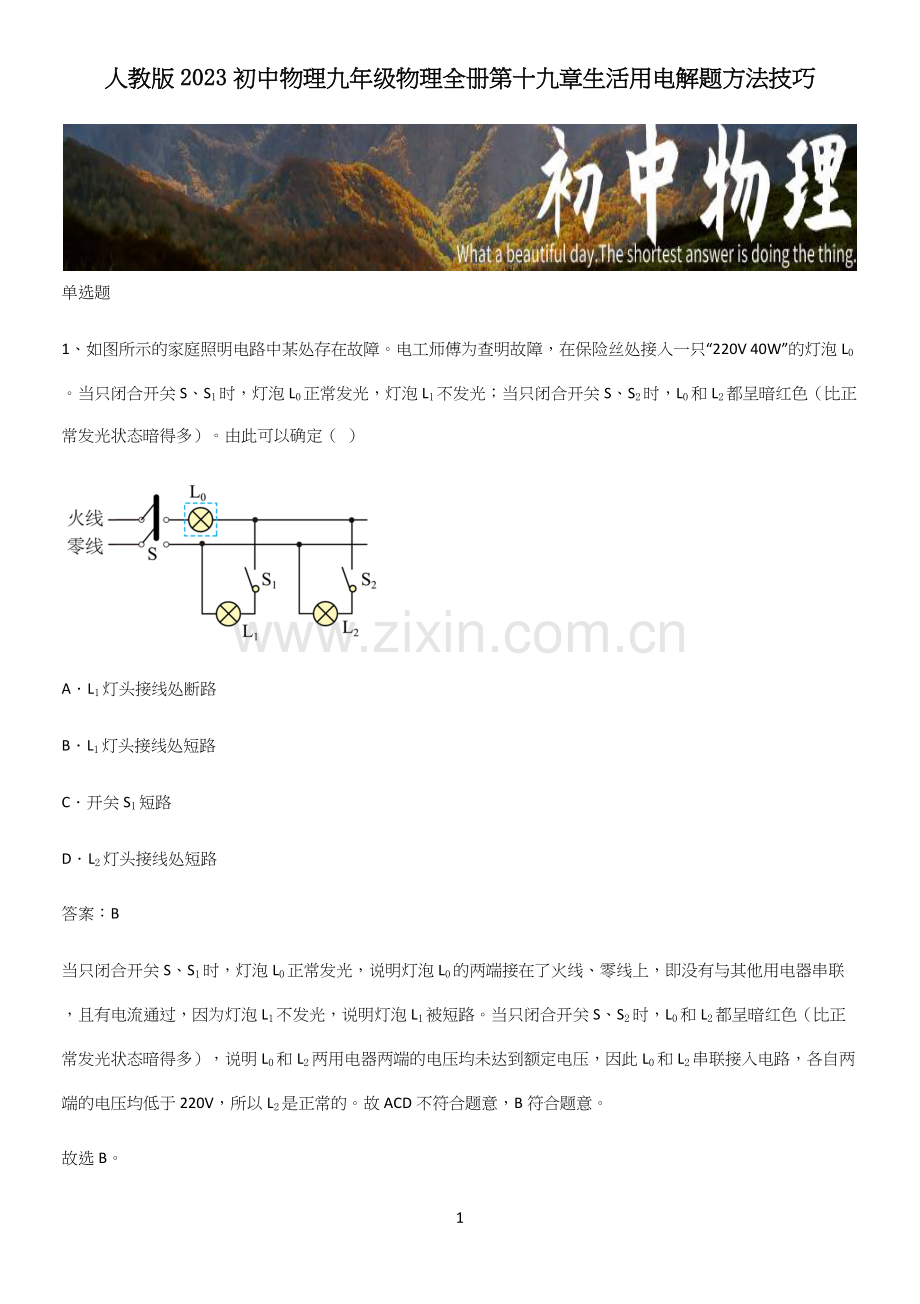

1、人教版2023初中物理九年级物理全册第十九章生活用电解题方法技巧1单选题1、如图所示的家庭照明电路中某处存在故障。电工师傅为查明故障,在保险丝处接入一只“220V40W”的灯泡L0。当只闭合开关S、S1时,灯泡L0正常发光,灯泡L1不发光;当只闭合开关S、S2时,L0和L2都呈暗红色(比正常发光状态暗得多)。由此可以确定()AL1灯头接线处断路BL1灯头接线处短路C开关S1短路DL2灯头接线处短路答案:B当只闭合开关S、S1时,灯泡L0正常发光,说明灯泡L0的两端接在了火线、零线上,即没有与其他用电器串联,且有电流通过,因为灯泡L1不发光,说明灯泡L1被短路。当只闭合开关S、S2时,L0和L2

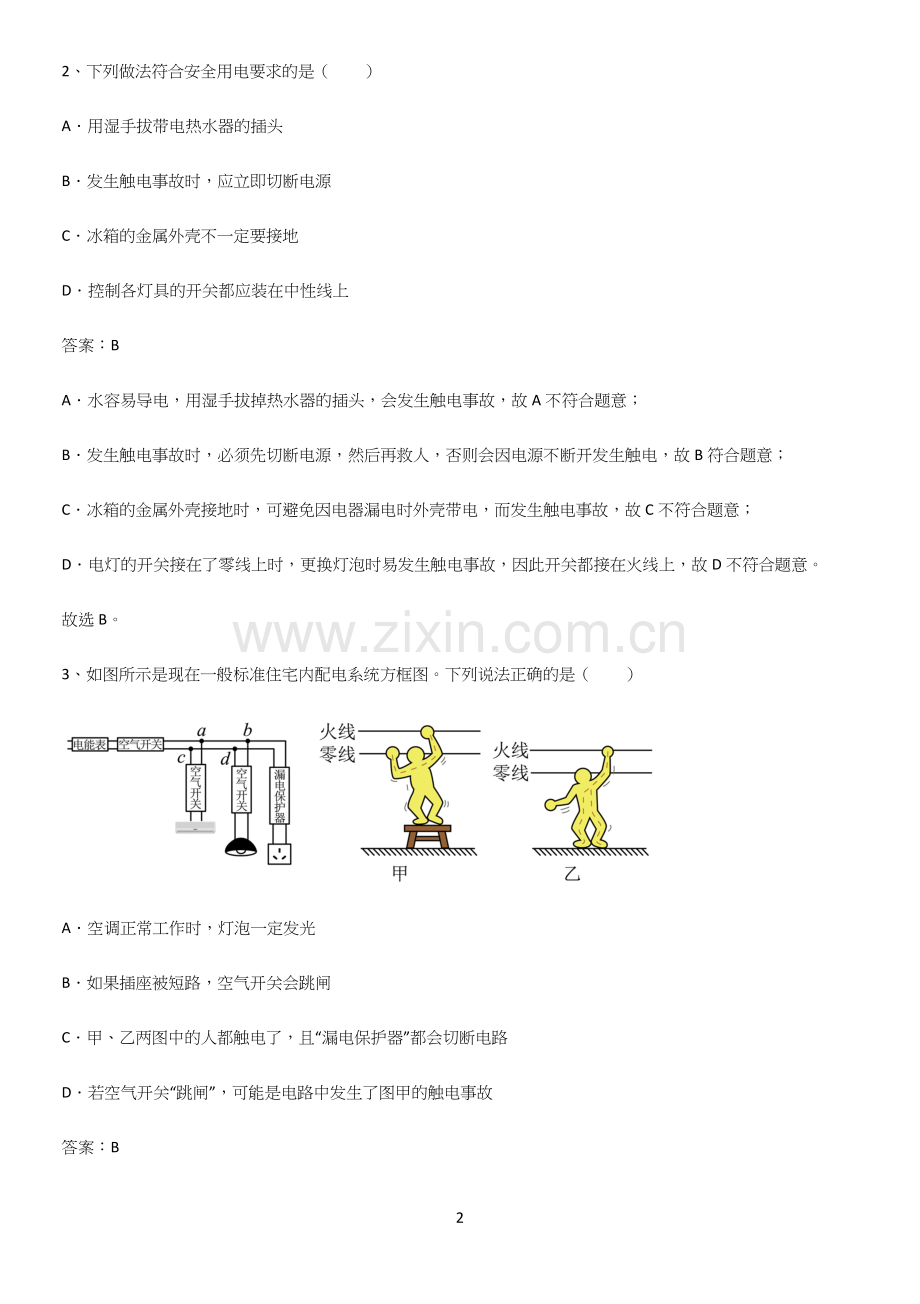

2、都呈暗红色(比正常发光状态暗得多),说明L0和L2两用电器两端的电压均未达到额定电压,因此L0和L2串联接入电路,各自两端的电压均低于220V,所以L2是正常的。故ACD不符合题意,B符合题意。故选B。2、下列做法符合安全用电要求的是()A用湿手拔带电热水器的插头B发生触电事故时,应立即切断电源C冰箱的金属外壳不一定要接地D控制各灯具的开关都应装在中性线上答案:BA水容易导电,用湿手拔掉热水器的插头,会发生触电事故,故A不符合题意;B发生触电事故时,必须先切断电源,然后再救人,否则会因电源不断开发生触电,故B符合题意;C冰箱的金属外壳接地时,可避免因电器漏电时外壳带电,而发生触电事故,故C不符

3、合题意;D电灯的开关接在了零线上时,更换灯泡时易发生触电事故,因此开关都接在火线上,故D不符合题意。故选B。3、如图所示是现在一般标准住宅内配电系统方框图。下列说法正确的是()A空调正常工作时,灯泡一定发光B如果插座被短路,空气开关会跳闸C甲、乙两图中的人都触电了,且“漏电保护器”都会切断电路D若空气开关“跳闸”,可能是电路中发生了图甲的触电事故答案:BA家庭电路中各用电器之间是并联的,各用电器独立工作互不影响,所以空调工作时,灯泡不一定发光,故A错误;B如果插座短路,导致火线和零线直接相连,电路中电流过大,就会造成电能表旁的总空气开关“跳闸”,故B正确;C甲、乙两图中的人都触电了;甲图中人站

4、在绝缘的板凳上,人体同时接触一根火线和一根零线,这时人体相当于用电器,没有漏电(电流没有泄露到回路之外),漏电保护器不会跳闸;乙图中人站在地上接触到火线,火线、人和大地形成回路,属于漏电,漏电保护器就可能会跳闸,故C错误;D人体的电阻约为两千欧姆左右,图甲和图乙中的触电事故都不会造成电路中的电流过大,因此不可能是因为图中的触电事故而导致空气开关“跳闸”的,故D错误。故选B。4、生活中掌握一些安全用电常识很有必要,下列做法中正确的是()A触摸破损电线B爬到树上取电线上的风筝C用干木棒拨开触电者身上的电线D同时在一个插板上用很多电器答案:CA触摸破损电线,非常容易发生触电事故,故A不正确;B爬到树

5、上取电线上的风筝,容易接触到带电的电线,发生触电事故,故B不正确;C发生触电时,应该用绝缘体挑开触电者身上的电线,木棒属于绝缘体,故C符合题意;D同时在一个插板上用很多电器,容易使电功率过大,导致导线发热,引起火灾,故D不符合题意。故选C。5、在以下情况中:火线的绝缘皮出现部分破损;地上的人不小心接触到火线;插座里的两个线头相碰了;室内同时使用的用电器过多。能使家庭电路的漏电保护器切断电路的是()ABCD答案:A火线的绝缘皮出现部分破损,可能造成漏电或触电,能使家庭电路的漏电保护器切断电路;地上的人不小心接触到火线,流经火线和零线的电流不同,能使家庭电路的漏电保护器切断电路;插座里的两个线头相

6、碰了,会造成电路短路,从而造成电流过大,会引起空气开关“跳闸”,漏电保护器不会切断电路;室内同时使用的用电器过多,会导致用电器的总功率过大,会导致电流过大,可能引起空气开关“跳闸”,漏电保护器不会切断电路;故综上所述,A符合题意;BCD不符合题意。故选A。6、如图是常用的插线板,闭合开关,指示灯发光,且插孔可以提供工作电压,下列说法正确的是()A图中A与零线相连,B与火线相连B将试电笔插入C孔,其氖管会发光C若指示灯断路不能发光,则插孔不能提供工作电压D若A、B两孔发生短路,则其它插孔仍可提供工作电压答案:AA三孔插座的接法是左零右火上接地,所以图中A与零线相连,B与火线相连,故A正确;BC孔

7、接地线,所以氖管不会发光,故B错误;C指示灯与各个插孔之间是并联的,所以指示灯断路,不影响其他插孔,故C错误;D图中各插孔是并联的,所以A、B两孔发生短路,插座就会短路,故D错误。故选A。7、如图甲所示家庭电路中,保险丝断了,电工师傅在保险丝两端并联上一个灯泡L0,如图乙所示按下面的顺序进行检测:只闭合S1,灯L1、L0微亮;断开S1,闭合S2,灯L2不亮、L0亮;若电路中只有一处故障,则是()A灯L2短路B灯L1所在支路断路Cc、d两点间断路Dc点左侧的零线断路答案:ABD图甲中保险丝断了,电工师傅在保险丝两端并联上一个灯泡L0(如图乙);只闭合S1,L0、L1串联,且灯L1、L0微亮,说明

8、电路为通路,即火线L0aS1L1c以及c点左侧的零线都没有开路,两灯微亮的原因是两灯分得的电压均小于220V,故BD不符合题意;AC断开S1,闭合S2,L0和L2串联,L0能够发光,说明电路为通路,即火线L0abS2L2dc以及c点左侧的零线都没有断路;而L2不亮,说明灯L2短路了,故A符合题意,C不符合题意。故选A。8、现代生活离不开电,下列符合安全用电规范的是()A用正在充电的手机接听电话B家庭电路中装有空气开关和漏电保护器C发现有人触电立即用手将其拉开D用湿布擦拭正在工作的用电器答案:BA手机充电时接听电话,容易造成电池急剧发热而引起火灾或发生爆炸,所以充电时不要接打电话,故A不符合题意

9、;B家庭电路安装漏电保护器是防止用电器漏电而采取的安全措施;空气开关是为了防止电路中的电流过大而采取的安全措施,故B符合题意;C发现有人触电时,应先切断电源,才可以用手将其拉离带电体,故C不符合题意;D生活中的水是导体,用湿布擦拭正在工作的用电器易引发触电事故,故D不符合题意。故选B。9、下列关于家庭电路及安全用电的说法,正确的是()A家庭电路中的空气开关跳闸一定是发生了短路B发现有人触电时,应该迅速用手将其拉开C可以用湿抹布擦拭正在使用的电视机D控制用电器的开关应该串联在火线与用电器之间答案:DA空气开关跳闸说明电路中电流过大,可能是电路短路了,也有可能是使用用电器的总功率过大,故A错误;B

10、发现有人触电后,应立即切断电源,再进行施救,故B错误;C生活用水属于导体,所以用湿抹布擦拭正在使用的电视机,可能会发生触电事故,故C错误;D家庭电路中,控制用电器的开关应该串联在火线与用电器之间,这样切断时,用电器不带电,故D正确。故选D。10、关于安全用电,下列说法正确的是()A家庭电路中各用电器都是串联在电路中工作的B控制用电器的开关应接在该用电器和零线之间C用试电笔辨别火线和零线时,手要接触笔尾金属体D当干路中的电流过大时,漏电保护器就会自动切断电路答案:CA在家庭电路中各用电器都互不影响,能独立工作,它们是并联的,故A错误;B开关应接在用电器和火线之间,这样在断开开关时,用电器才不会带

11、电,故B错误;C用试电笔辨别火线和零线时,手应接触笔尾金属体,不能接触笔尖的金属体,故C正确;D漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸,而电路中电流过大不会跳闸,故D错误。故选C。11、在电工手册中,列出了白炽灯的常见故障与检修方法:(1)灯泡的灯丝断了,换新的灯泡;(2)灯头内的电线断了,换新线并接好灯泡;(3)开关等处的接线松动,检查加固;(4)熔丝断了,更换熔丝。上述故障现象的可能原因可以概括为()A电路中出现了短路B电路中出现了断路C并联变成了串联D供电电压偏低答案:B灯泡不亮,可能有两种原因:一是电路中出现了短路;二是出现了开路,根据表中列举的4种可能原因分析,可得电路

12、中都是出现开路(断路)现象,检修方法都是把电路连接好,变为通路。故选B。12、小丞晚上在家做作业时,突然台灯不亮了,家里其它用电器也停止了工作,他立即找来测电笔检测电路,发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是()A进户火线断路B进户零线断路C短路D没交电费,所以停电了答案:BAB突然台灯不亮了,家里其它用电器也停止了工作,则干路中可能出现了断路现象;用测电笔检测电路,发现插座左、右两孔都能使氖管发光,这说明插座左、右两孔与火线之间是接通的,所以故障是进户零线发生了断路,故A不符合题意,B符合题意;C若电路中有短路,则电路中电流过大,空气开关跳闸,用测电笔检测电路,插座

13、左、右两孔都不能使氖管发光,故C不符合题意;D若因没交电费而停电,用测电笔检测电路,插座左、右两孔都不能使氖管发光,故D不符合题意。故选B。13、如图是小明设计的家庭电路的电路图,下列对此电路图的分析正确的是()A图中保险盒接法正确B图中两孔插座接法错误,其右端导线应该接在零线上C开关和灯泡接法正确,开关接在零线上符合安全用电原则D三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上答案:DA图中保险盒安装在零线上,这是错误的;保险盒应该接在火线上,一旦电流过大时,保险丝熔断后能断开火线,故A错误;B图中两孔插座的右孔接火线是正确的,左孔接在地线上是错误的,应该接在零线上,故B错误;C电灯的开

14、关应安装在火线上,接在零线上不符合安全用电原则,故C错误;D图中三孔插座“左零右火上接地”,接法正确,电冰箱有金属外壳,其金属外壳一定要通过三脚插头接地,以防用电器外壳带电发生触电事故,故D正确。故选D。14、某小区住户将电动自行车锂电池带回家中充电,充电过程中电池发生爆炸引发火灾并迅速蔓延,导致楼上5人死亡。为了充电安全,下列做法错误的是()A不能将电动车放在家里充电B不能将电动车停放在楼道充电C不能将电动车停放在安全出口D将电动车夜间长时间充电答案:DA充电环境须通风最佳的环境温度是25,最好把充电器放在通风的环境里,不能将电动车放在家里充电,故A正确,A不符合题意;B不要将电动车停放在楼

15、道处,不要占用,堵塞消防通道。要在指定地点充电,切勿私拉乱接电线进行充电,故B正确,B不符合题意;C不要将电动车停放在楼道处,不要占用,堵塞消防通道,不能将电动车停放在安全出口,故C正确,C不符合题意;D夜间及凌晨最易引发火灾,所以充电尽量在白天,且有人看护,故D错误,D符合题意。故选D。15、“珍爱生命,安全用电”。下列做法中,符合安全用电原则的是()A用湿抹布擦拭台灯和有金属外壳的家用电器B使用试电笔时,手指可以跟笔尖金属体接触C手机充电结束,把充电器从插座上及时拔下D将用电器的三脚插头插在两孔插座上使用答案:CA因为日常生活中的用水是导体,并且具有流动性,一旦与火线相连,人就会发生触电事

16、故,不能用湿抹布擦有金属外壳用电器,故A不符合题意;B使用试电笔辨别火线和零线时,手必须接触笔尾的金属体,手不能接触笔尖金属体,故B不符合题意;C充电器长时间插在插座上会发热,易引起火灾,手机充电结束,把充电器从插座上及时拔下,故C符合题意;D把用电器的三脚插头改为两脚插头接在两孔插座上使用,这样当金属外壳漏电时,不能将电及时导向大地,易引发触电,故D不符合题意。故选C。多选题16、关于我国照明电路,下列说法正确的是()A火线与零线之间的电压是220VB家用电器正常工作时零线中没有电流C一般情况下,家用电器是以并联方式接入电路D地线可以有效防止触电事故发生答案:ACDA家庭电路中,电压一般为2

17、20V,故A选项正确;B家用电器正常工作时电流从火线出发,经过用电器,经过零线,进入大地,故B选项错误;C一般情况下,家用电器独立工作,互不干扰,故是以并联方式接入电路,故C选项正确;D地线可以有效防止触电事故发生,正确的,故D选项正确。故选ACD。17、如图所示是使用试电笔检验插座时的情景,下列说法正确的是()A试电笔笔尾金属体是导体,手不能触碰B若试电笔发光,说明该插孔连接的是火线C若台灯和电脑同时使用这个插座,它们是并联的D使用三孔插座的用电器一定是大功率的用电器答案:BCAB在测试时,手要触碰试电笔笔尾金属体,若试电笔发光,说明该插孔连接的是火线,故A错误,B正确;C若台灯和电脑同时使

18、用这个插座,工作时互不影响,它们是并联的,故C正确;D外壳是金属的用电器,要使用三孔插座,防止因外壳带电而发生触电事故,故D错误。故选BC。18、关于家庭电路和安全用电,下列说法正确的是()A电能表是测量消耗电能的仪表B用电器电线的绝缘皮破损了要及时更换C家庭电路中的电冰箱和空调是串联的D导致家庭电路中电流过大的原因一定是短路答案:ABA电能表是测量用电器在一段时间内消耗电能的仪表,故A正确;B使用绝缘皮破损的电线,易引发触电事故,所以用电器电线的绝缘皮破损了要及时更换,故B正确;C家庭电路中的电冰箱和空调各自独立工作,互不影响,是并联的,故C错误;D导致家庭电路中电流过大的原因可能是短路,可

19、能是用电器总功率过大,故D错误。故选AB。19、如图所示,是某家庭电路的一部分,下列说法正确的是()A电冰箱接入三孔插座后电灯与电冰箱是串联B电冰箱的三脚插头接入电路能保证其外壳接地C为用电安全,应在甲处安装电灯,乙处安装开关D站在地上的人若用手直接接触A点,会有触电危险答案:BDA由于并联电路中的各个用电器是互不影响的,所以电冰箱接入三孔插座后电灯与电冰箱是并联的,故A错误;B电冰箱接入三孔插座能使电冰箱金属外壳接地,防止由于冰箱的外壳带电而使得人发生触电事故,故B正确;C在家庭电路中,为了安全,一般把开关接在火线和用电器之间,故甲处接开关,乙处接灯,故C错误;D站在地上的人接触A点(火线)

20、和大地形成回路是会触电的,故D正确。故选BD。20、某家庭电路如图所示,下列说法正确的是()A家庭电路用交流电供电B家庭电路电压为36VC灯泡L1和L2串联D开关S2位置接错答案:ADA家庭电路用交流电供电,实验用小灯泡大部分用直流供电,故A正确;B家庭电路电压为220V,故B错误;C由图可知,灯泡L1和L2并联,故C错误;D为了安全用电,开关应该接在火线与灯泡之间,所以开关S2位置接错,故D正确。故选AD。21、如图所示是小明家常用的插线板,他在使用中发现:插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供工作电压;如果指示灯损坏,不影响其它插孔

21、的正常使用。下列说法正确的是()A插线板工作时插孔L与N之间的电压是220VB插线板插孔E与地线连接C指示灯和每个插座之间是串联的D开关安装在插线板的干路上答案:ABDA插线板工作时插孔L接火线,N接零线,它们之间的电压是220V,故A正确;B插线板插孔E与地线连接,是为了防止因用电器外壳漏电而发生触电事故,故B正确;C由题意可知:“如果指示灯损坏,开关闭合时插孔也能正常通电”,说明指示灯和插座之间是并联的,故C错误;D由于指示灯和插座之间是并联的,且“插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压”,说明开关在干路上,故D正确。故选ABD。22、如图是小虎家中电路的一部分,下列说法

22、正确的是()A零线与地线之间的电压为220VB闭合开关S后,站在地上的人接触A点一定会触电C使用三孔插座是为了将用电器的金属外壳接地D为了安全,禁止用铜丝、铁丝等导线代替保险丝答案:CDA家庭电路中,零线与地线之间的电压为零,故A错误;B图中A点处为零线,闭合开关S后,站在地上的人接触A点不会触电,故B错误;C使用三孔插座是为了将用电器的金属外壳接地,防止由于电器的外壳漏电而使人发生触电事故,故C正确;D保险丝不能用铜丝和铁丝代替,因为相同情况下,铜丝和铁丝的熔点高,不易熔断,故D正确。故选CD。23、下面是小理同学对身边的一些电路工作情况进行观察分析得出的判断,其中正确的是()A冰箱制冷压缩

23、机和照明灯有时同时工作,有时单独工作,因此它们是并联的B马路两旁的路灯,晚上同时亮,早上同时熄,它们是串联的C家里的台灯与其控制开关是串联的D很多宾馆采用房卡插卡取电,房卡相当于电路中的电源答案:ACA冰箱制冷压缩机和照明灯可以单独工作,说明它们为并联连接,故A正确;B路灯是用来为行人照明的,并且当其中一个灯泡损坏时,其他灯泡仍可以正常工作,即各灯泡在工作时互不影响,所以它们是并联的,故B错误;C开关与被控制的台灯串联接入电路,控制电路中电流的通断,故C正确;D很多宾馆采用房卡插卡取电,房卡相当于电路中的开关,故D错误。故选AC。24、下列说法中正确的是()A负电荷定向移动也能形成电流B家庭电

24、路中,工作的各用电器的连接方式是并联C导体的电阻是由导体的长度、横截面积及电压决定的D实际电功率大的用电器消耗的电能一定多答案:ABA电荷的定向移动形成电流,正电荷的定向移动和负电荷的定向移动都能形成电流,故A正确;B家庭电路中,各用电器独立工作、互不影响,所以各用电器是并联的,故B正确;C导体的电阻与电压和电流无关,是导体本身的一种性质,与材料、横截面积和长度有关,故C错误;D由W=Pt可知消耗的电能与实际功率和通电时间有关,实际功率大,通电时间小,消耗的电能不一定多,故D错误。故选AB。25、关于安全用电,下列做法错误的是()A在高压线附近的空地上放风筝B发生触电事故时,首先切断电源C可以

25、用湿毛巾擦拭正在工作的插线板D使用测电笔时手指必须接触笔尖金属体答案:ACDA因为高压输电线上是高压,在下面放风筝时可能会发生高压电弧触电,因此放风筝时,远离高压电线,故A错误,符合题意;B发生触电事故时,必须先切断电源,再施救,故B正确,不符合题意;C平常生活用水是导体,用湿毛巾擦拭正在工作的插线板容易引发触电事故,故C错误,符合题意;D用测电笔辨别火线和零线时,必须用手接触笔尾金属体,不能用手接触笔尖金属体,故D错误,符合题意。故选ACD。填空题26、如图甲所示电路电源两端电压U不变,R1是定值电阻,R2是滑动变阻器。当开关S闭合后,改变电阻器接入电路中的电阻。电流与电压的关系如图乙。由图

26、可知R1的阻值为_,电源电压是_。答案:10712由图甲可知,当滑片位于最右端时,滑动变阻器的最大阻值R2与电阻R1串联,电压表测R2两端的电压,此时电路中的电流最小;由乙图可知U2=6V,I最小=0.1A当滑片位于最左端时电路为R1的简单电路,此时电路中的电流最大,由乙图可知I最大=0.7A,电源的电压U=I最大R1=0.7AR1因为串联电路中总电压等于各分电压之和,所以电源的电压U=I最小R1+U2=0.1AR1+6V因为电源的电压不变,所以0.7AR1=0.1AR1+6V解得R1=10;电源的电压U=0.7AR1=0.7A10=7V27、小明家有一个规格为“220V100W”的用电器,该

27、用电器可能是_(选填“台灯”、“电饭锅”或“电风扇”)。如图所示家庭电路,闭合开关S,电灯亮,若断开开关S,站在地面上的人用手接触电路中的B点_触电(均选填“会”或“不会”)。答案:电风扇不会1台灯的电功率在20W左右,电饭锅的电功率在1000W左右,电风扇的电功率在100W左右,所以该用电器可能是电风扇。2断开开关,B处和零线相连,站在地面上的人用手接触电路中的B点,相当于接触零线,因此不会发生触电事故。28、如图所示,开关闭合后,在裸露的电线上会触电的是_鸟(选填“左”或“右”)。触电的原因是_。答案:右见解析12右边的小鸟的两脚分别接触了电灯的两端(并联),有一定的电压,有电流流过小鸟身

28、上,右边的小鸟会触电,左边的小鸟的两脚在同一根电线上,两点之间没有电压,没有电流流过,不会触电。29、如图是家庭电路示意图。其中可以用双孔插座给手机电池充电,充电过程中主要是将电能转化为_能。电路中的三孔插座是专为带有金属外壳的家用电器设计的,多出的那个孔是为了连接_。答案:化学地线1手机电池充电过程中主要是将电能转化为化学能,储存起来,以备应用。2三孔插座是专为带有金属外壳的家用电器设计的,多出的那个孔是为了连接地线,避免用电器漏电时,发生触电事故。30、家庭电路中火线和零线之间的电压是_V,用试电笔可辨别火线和零线,使氛管发光的是_。如图所示的电路,闭合开关后,发现电灯不亮,用试电笔测试图中的a、b、c、d四点,只有a点不发光,可能发生的故障是_答案:220火线a、b之间断路1我国家庭电路的电压为220V,即家庭电路中火线和零线之间的电压是220V。2试电笔可以区分火线和零线,金属笔尖接触火线时,测电笔、人体和大地构成通路,氖管发光,即可以使氖管发光的是火线。3用试电笔测试b、c、d三点,氖管都发光,这说明从火线到b点之间的电路都是完好的,没有断路;而试电笔测试a点时,氖管不发光,这说明b点到零线之间的导线出现断路,由此可以判断出是a、b之间某处断路。20
