本科毕业论文---小型提升机设计机械类专业.doc

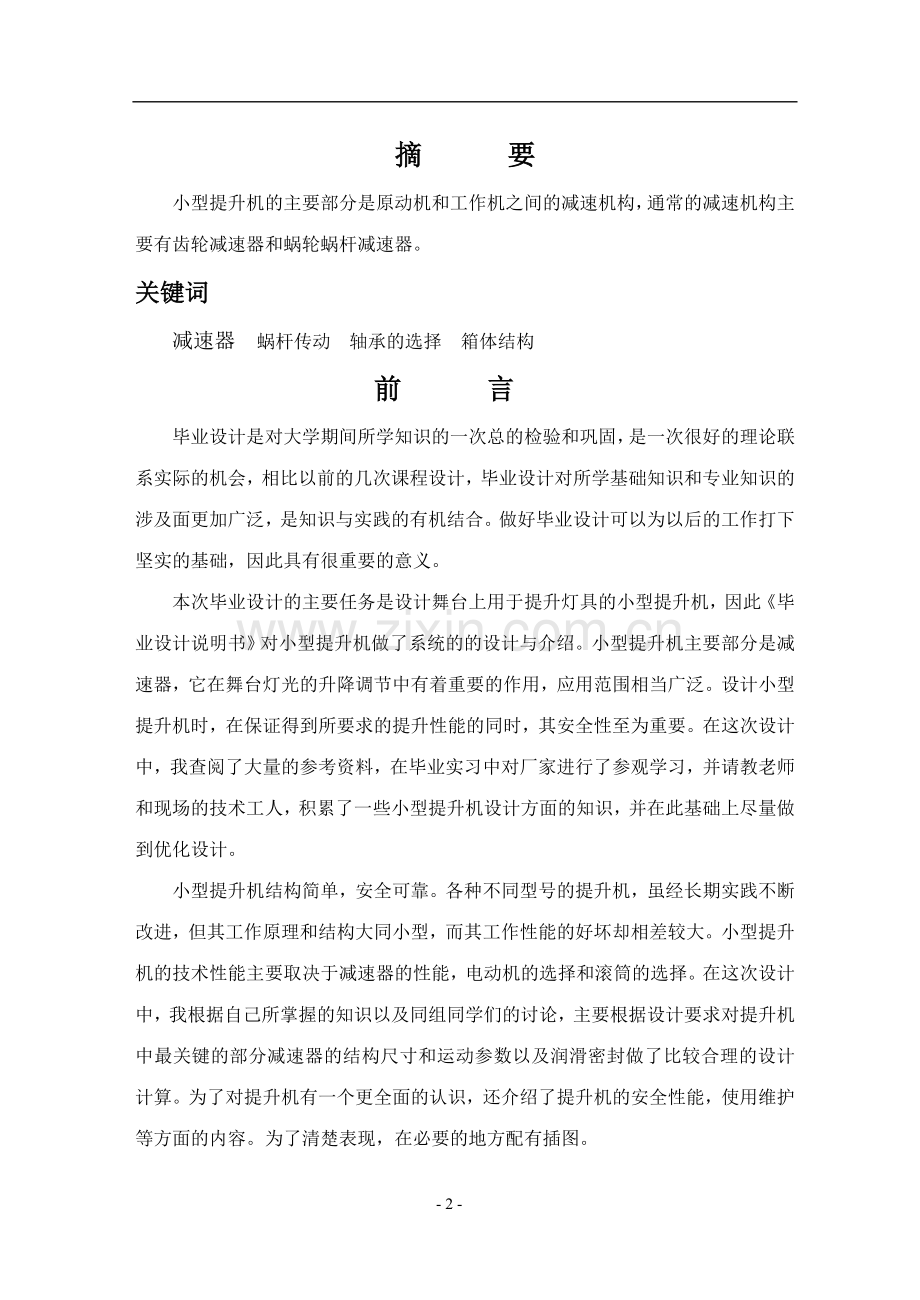

目 录摘要.2关键词.2前 言.2第一章 设计任务书及要求.4第二章 方案设计.6第三章 电动机的选择与计算.11第四章 传动装置的传动比及动力参数计算 .15第五章 减速器部件的选择计算16 1 蜗杆传动设计计算18 2 环面蜗轮蜗杆校核计算.23 3 轴的结构设计.25 4 轴的校核.34 5 滚动轴承的选择及校核.42 6 键联接的选择及校核47 7 箱体结构尺寸及说明49 8 减速器的润滑和密封51 9 减速器的附件.53 10 减速器的安装维护和使用56第六章 滚筒和钢丝绳的选择.59致 谢 62参考资料.63摘 要小型提升机的主要部分是原动机和工作机之间的减速机构，通常的减速机构主要有齿轮减速器和蜗轮蜗杆减速器。关键词 减速器 蜗杆传动 轴承的选择 箱体结构前 言毕业设计是对大学期间所学知识的一次总的检验和巩固，是一次很好的理论联系实际的机会，相比以前的几次课程设计，毕业设计对所学基础知识和专业知识的涉及面更加广泛，是知识与实践的有机结合。做好毕业设计可以为以后的工作打下坚实的基础，因此具有很重要的意义。本次毕业设计的主要任务是设计舞台上用于提升灯具的小型提升机，因此毕业设计说明书对小型提升机做了系统的的设计与介绍。小型提升机主要部分是减速器，它在舞台灯光的升降调节中有着重要的作用，应用范围相当广泛。设计小型提升机时，在保证得到所要求的提升性能的同时，其安全性至为重要。在这次设计中，我查阅了大量的参考资料，在毕业实习中对厂家进行了参观学习，并请教老师和现场的技术工人，积累了一些小型提升机设计方面的知识，并在此基础上尽量做到优化设计。小型提升机结构简单，安全可靠。各种不同型号的提升机，虽经长期实践不断改进，但其工作原理和结构大同小型，而其工作性能的好坏却相差较大。小型提升机的技术性能主要取决于减速器的性能，电动机的选择和滚筒的选择。在这次设计中，我根据自己所掌握的知识以及同组同学们的讨论，主要根据设计要求对提升机中最关键的部分减速器的结构尺寸和运动参数以及润滑密封做了比较合理的设计计算。为了对提升机有一个更全面的认识，还介绍了提升机的安全性能，使用维护等方面的内容。为了清楚表现，在必要的地方配有插图。毕业设计的基本要求是：1.既要完成任务，又要培养学生，应把对学生的培养放在第一位。在指导老师的指导下，根据所选定的设计课题，通过实习，结合工程实际，独立完成设计工作，受到一次机械工程师如何解决工程实际问题的初步训练。2.通过毕业设计，使学生受到综合运用知识，解决实际问题的能力，提高自身技术水平，运算能力及识图、制图和查阅手册，使用国家标准和信息资料的能力，文字表达能力和一般组织管理能力。3.培养自己独立工作的能力，巩固和扩大专业知识面，有较强的自学能力及工作适应能力，提高运用科研成果和新技术的能力及对现有设备和生产过程进行技术改造的能力。4.培养学生严谨求实，理论联系实际的工作作风和严肃认真，一丝不苟的科学态度，使学生树立正确的生产观点和技术经济观点。在设计过程中，多次经周研老师的耐心指导，在此表示深深的谢意！由于本人水平有限，时间仓促，设计中难免有不少缺点和错误，恳切的希望周研老师和读者提出宝贵意见，给予批评指正！第一章 设计任务书及要求提升机的作用是将一定的质量的重物以一定的速度提起或落下，在提升过程中必须保证安全性。近年来广泛应用于各个生产部门中，在国民经济中占有较重要的地位。一 设计条件1 对一定质量的重物提起或落下。2 提升线速度约为810m/min。3 提升灯具质量约为500kg。4 采用一级变速。5 所选电动机转速约为9101000r/min。6 批量条件：小批量。7 制造条件：一般制造条件，小型工厂生产。8 保险系数 1.25二 设计内容1 设计方案的选择与计算。2 总体结构的设计，成套图纸及说明书。三 设计关键1 选择合适的减速机构。2 设计适合小厂生产的零部件。3 必须保证产品的安全性。四 设计要求（一）运转定性1 轴承有一定的润滑性。2 主要零部件不易损坏。3 对提升线速度有一定的要求。4 环境的机械传动平稳，支撑零件具有足够的刚度，无明显的振动。（二）无害性1 工作时噪声低于标准规定的水平。2 轴承无漏油现象。3 尽量减少各种振动和冲击。（三）技术经济性1 结构简单，减轻自重，减少制造成本，系列化。2 采用较高的传动系统。（四）结构工艺性1 无特殊加工的零部件。2 结构易于拆装，运货。（五）造型艺术性1 外观造型新颖。2 尺寸比例符合美观规律。3 外观，结构，材料的选择和表面处理协调。（六）设计规范性 1 零部件尽量采用标准件。 2 技术参数符合优先数系。第二章 方案设计小型提升机的主要部分是原动机和工作机之间的减速机构，通常的减速机构主要有齿轮减速器和蜗轮蜗杆减速器一 减速器的作用减速器在原动机和工作机之间起匹配转速和传递转矩的作用，在现代机械中应用极为广泛。减速器按用途可分为通用减速器和专用减速器两大类，二者的设计、制造和使用特点各不相同。7080年代，世界减速器技术有了很大发展。通用减速器体现以下发展趋势：（1）高水平、高性能。（2）积木式组合设计。基本参数采取优先数，尺寸规格整齐、零件通用性和互换性强、系列容易扩充和花样翻新，利于组织批量生产和降低成本。（3）形式多样化、变型设计多。摆脱了传统的单一底座安装方式，增添了空心轴悬挂式、浮动支承底座、电动机与减速机一体式联接，多方位安装面等不同型式，扩大使用范围。促进减速器水平提高的主要因素有：（1）硬齿面技术的发展和完善，如大型磨齿技术、渗碳淬火工艺、齿轮强度计算方法、修形技术、变形及三、优化设计方法、齿根强化及其元化过渡、新结构等。（2）用好的材料，普遍采用各种优质合金钢锻件，材料和热处理质量控制水平高。（3）结构设计更合理。（4）加工精度提高到ISO5-6级。（5）轴承质量和寿命提高。（6）润滑油质量提高。二 齿轮减速器的特点齿轮传动是机械传动中重要的传动之一，形式很多，应用广泛，传递的功率可达近十万千瓦，圆周速率可达200m/s。齿轮传动的特点主要有：1 效率高 在常用的机械传动中，以齿轮传动效率最高。如一级圆柱齿轮传动的效率可达99。2 结构紧凑 在同样的使用条件下，齿轮传动所需的空间尺寸一般比较小。3 工作可靠，寿命长 设计制造正确合理，使用维护良好的齿轮传动，工作可靠，寿命可长达一，二十年，这也是其它机械传动所不能比拟的。4 传动比稳定 传动比稳定是对传动性能的基本要求。齿轮传动能广泛应用，也是因为具有这一特点。但是齿轮传动的制造及安装精度要求高，价格昂贵，且不宜用于传动距离过大的场合。三 蜗杆减速器的特点蜗杆传动是在空间交错的两轴之间传递运动和动力的一种机构，两轴交错的夹角可为任意值，常用的为90度，这种传动由于具有下述特点，故应用颇为广泛。1 当使用单头蜗杆时，蜗杆旋转一周，蜗轮只转过了一个齿距，因而能实现大的传动比。在动力传动中，一般传动比I=5-80;在分度机构或手动机构中，传动比可达300；若只传递运动，传动比可达1000。由于传动比大，零件数目又少，因而结构很紧凑。2 在杆蜗传动中，由于蜗杆齿是连续不断的螺旋齿，它和蜗轮齿是逐渐进入啮合及逐渐退出啮合的，同时啮合的齿对又较多，故冲击载荷小，传动平稳，噪声低。3 当蜗杆的螺旋线升角小于啮合面的当量摩擦角时，蜗杆传动更具有自锁性。4 蜗杆传动与螺旋齿轮传动相似，在啮合处有相对滑动。当滑动速度很大，工作条件不够良好时，会产生较严重的磨擦和磨损，从而引起过分发热，使润滑情况恶化。因此磨损较大，效率低；当蜗杆传动具有自锁性时，效率仅为0.4左右。同时由于摩擦与磨损严重，常需耗用有色金属制造蜗轮，以便与钢制的蜗杆配对组合成减磨性良好的滑动摩擦剂。根据蜗杆分度曲面的形状，蜗杆传动可以分成三大类：圆柱蜗杆传动、环面蜗杆传动、锥蜗杆传动。蜗杆分度曲面是圆环内表面的一部分，蜗杆轴线平面内理论齿廓为直线的蜗杆传动称为直廓环面蜗杆传动，俗称“球面蜗轮传动”。它始于1921年的美国造船业，其代表产品是美国CONE DRIVE，50年代起在我国得到推广应用。与普通圆柱蜗杆传动相比，这种蜗杆同时包容齿数多，双线接触线形成油膜条件好，两齿面接触线诱导法曲率半径大。因此，承载能力是相同中心矩普通蜗杆的1.53倍（小值适应于小中心矩，大值适应于大中心矩）。在传递同样功率时，中心矩可缩小20%-40%。由于性能优良，美国、日本、俄罗斯等国都将这种传动作为动力传动中的主要形式之一广泛使用。美国生产产品系列中心矩为151320；速比为5343000；最高传动效率可达97%。我国经过40年的研究和发展，目前这种蜗杆的生产品种也十分可观，最大中心矩可达到1200；最少齿数比为5；蜗杆头数达6；最高传动效率可达94%。这种蜗杆传动分为“原始型”和“修整型”两种。“原始型”直廓环面蜗杆的螺旋齿面的形成为：一条与成形圆相切、位于蜗杆轴线平面内的直线，在绕成形圆的圆心作等角速的旋转运动的同时，又与成形圆一起围绕蜗杆的轴线作等角速的旋转运动，这条直线在空间形成的轨迹曲面，就是直廓环面蜗杆的齿面。由于蜗杆齿面的发生线是直线刀刃，蜗杆螺旋面是直线刀刃形成的不可展直纹面而不是由包络产生的，难以实现磨削，这种蜗杆制造钢筋工艺比较复杂，不易获得高精度的传动，这是直廓环面蜗杆传动的主要缺点。“修整型”直廓环面蜗杆螺旋面的形成，基本上与“原始型”相同，不同之处在于加工时根据设计要求的修形曲线，将加工参数加以改变。一般常用的有：变位异速修形和变速比修形两种工艺方法。变位异速修形方法就是在加工蜗杆时，刀具位置及固定传动比不同于蜗杆副工作时的位置及速比。变速比修形方法则是加工时瞬时传动比按一定规律变化。用修形加工方法加工的蜗杆与由修形滚刀加工成的蜗轮组成“修整型”直廓环面蜗杆传动，消除了蜗轮齿面中部棱线接触，不仅改善了装配条件，减少了误差敏感性，更重要的是：与“原始型”蜗杆传动比较，接触区扩大，形成油膜条件好，包容齿数间载荷有平均作用，因而其承载能力、啮合性能和传动效率均较“原始型”高。准平行啮合线二次包络环面蜗杆是河南省焦作市科林齿轮有限公司的一项科研成果。蜗轮滚刀是可铲背可磨削的，蜗轮齿面没有脊线，运动不会产生干涉。工装和理论相吻合。和同类蜗杆相比，它还具有以下几个特点：1 瞬时接触线和相对运动速度方向夹角稳定，且接近90度。2 蜗轮齿面是用铲背滚刀制造加工而成，因此蜗轮齿面接触面大、质量稳定。3 同时参加啮合的蜗轮齿数多，一般可达为蜗杆齿数）。4 蜗轮齿面无脊线，传递运动时不会产生干涉。因此这种蜗杆传动承载功率大，动压油涵稳定传动、噪声低、平衡温度低等特征。由以上分析可以看出，虽然普通齿轮减速器具有效率高，工作可靠，寿命长，传动比稳定等优点，但是不具备设计条件中重点要求的自锁性，所以不能选用；而准平行啮合线环面蜗杆减速器，它具有普通环面蜗杆减速器所不具备的很多优点。四 选定设计方案根据设计要求并结合以上分析，我们在设计中采用准平行啮合线环面蜗杆减速器。具体设计方案是：选用的电动机输出转速是940r/min，由凸缘联轴器将电动机轴和准平行啮合线环面蜗杆减速器的输入轴相联接，经过减速器的减速，电动机输出的转速降为18.8r/min，再有凸缘联轴器将减速器的输出轴与滚筒轴联接，将减速器输出轴的转速传给滚筒，滚筒转动带动绕在其上面的钢丝绳旋转，由钢丝绳提起具有一定质量的灯具。1电动机 2 联轴器 3 蜗轮蜗杆减速器 4 联轴器 5 滚筒第三章 电动机的选择一 初选电动机类型和结构型式 电动机是专门工厂批量生产的标准部件，设计时要根据工作机的工作特性、电源种类(交流或直流)、工作条件(环境温度、空间位置等)、载荷大小和性质(变化性质、过载情况等)、起动性能和起动、制动、正反转的频繁程度等条件来选择电动机的类型、结构、容量(功率)和转速，并在产品目录中选出其具体型号和尺寸。 电动机分交流电动机和直流电动机两种。由于生产单位一般多采用三相交流电源，因为此，无特殊要求时均应选用三相交流电动机，其中以三相异步交流电动机应用最广泛。根据 不同防护要求，电动机有开启式、防护式、封闭自扇冷式和防爆式等不同的结构型式。 Y系列三相笼型异步电动机是一般用途的全封闭自扇冷式电动机，由于其结构简单、工作作可靠、价格低廉、维护方便，因此广泛应用于不易燃、不易爆、无腐蚀性气体和无特殊要求的机械上，如金属切削机床、运输机、风机、搅拌机等。对于经常起动，制动正反转的机械，如起重、提升设备，要求电动机具有较小的转动惯量和较大过载能力，应选用冶金及起重用三相异步电动机Yz型(笼型)或YzR型(绕线型)。 电动机的容量(功率)选择的是否合适，对电动机的正常工作和经济性都有影响。容量选得过小，不能保证工作机正常工作，或使电动机因超载而过早损坏；而容量选得过大，则电动机的价格高，能力又不能充分利用，而且由于电动机经常不满载运行，其效率和功率因数较低，增加电能消耗而造成能源的浪费。电动机的容量主要根据电动机运行时的发热条件来决定。 由以上的选择经验和要求，我选用：三相交流电 Y系列笼型三相异步交流电动机。二 电动机的容量1 确定提升机所需的功率 由滚筒圆周力和滚筒速度v,得其中： （N）m提升重量，m=450kg， N N s带入数据得 = KW KW KW 2确定传动装置效率传动装置的效率由以下的要求：(1) 轴承效率均指一对轴承而言。 (2) 同类型的几对运动副或传动副都要考虑其效率，不要漏掉。 (3) 蜗杆传动的效率与蜗杆头数z1有关，应先初选头数后，然后估计效率。此外，蜗杆传动的效率中已包括了蜗杆轴上一对轴承的效率，因此在总效率的计算中蜗杆轴上轴承效率不再计入。各传动机构和轴承的效率为：法兰效率： 设计中，电动机与减速器相连的法兰，相当于一个凸缘联轴器一级环面蜗杆传动效率: 一对滚动轴承传动效率：凸缘联轴器效率： 从电动机至工作机主动轴之间的总效率故传动装置总效率：， 电动机的输出功率考虑传动装置的功率损耗，电动机输出功率则， KW KW3电动机的技术数据根据计算的功率可选定电动机额定功率，取同步转速1000，6级由简明机械设计手册选用Y100L6三相异步电动机，其主要参数如下电动机额定功率：=1.5kw； =1.5kw电动机满载转速：=940 =940电 流 ： I=5.6A I=5.6A电动机外形和安装尺寸为： D=28mm D=28mmE=60mm E=60mmH=100mm H=100mmA=160mm A=160mmB=140mm B=140mmC=63mm C=63mmK=12mm K=12mmAB=205mm AB=205mmAD=180mm AD=180mmAC=105mm AC=105mmHD=245mm HD=245mmAA=40mm AA=40mmBB=176mm BB=176mm第四章 传动装置的传动比及动力参数计算一 总传动比及滚筒初定由于选定转速比为：i50/1i50/1所以滚筒转速 940/50=18.8 18.8从而，滚筒直径： D mm， D155mm圆整为155 mm 二 传动装置运动参数的计算 1各轴功率计算=KW 1.47KW=KW 0.97KW2各轴转速的计算n940， n940nn940/50=18.8 n=18.83各轴输入扭矩的计算 =14.93Nmm =492.74Nmm各参数列表如图：轴 名功率Kw转速扭矩蜗杆轴1.4794014.93蜗轮轴0.9718.8492.74第五章 减速器部件的选择计算1 蜗杆传动设计计算一 选择蜗杆、蜗轮材料1.选择蜗杆传动的类型采用准平行环面蜗杆传动.2.选择蜗杆、蜗轮材料，确定许用应力考虑蜗杆传动中，传递的功率不大，速度只是中等，根据机械零件课程设计表52，蜗杆选用40Cr，因希望效率高些，耐磨性好故蜗杆螺旋齿面要求：调质HB265285.蜗轮选用铸锡磷青铜ZQSn10-1，金属模铸造，为了节约贵重有色金属，仅齿圈用锡磷青铜制造，轮芯用灰铸铁HT100制造由机械零件课程设计表53查得蜗轮材料的许用接触应力 =190 =190由机械零件课程设计表55查得蜗轮材料的许用弯曲应力=44 =44二 确定蜗杆头数Z及蜗轮齿数Z由机械零件课程设计表56，选取Z1 Z1则ZZi15050故取Z50 Z50三 验算滚筒的速度实际传动比 i50/1 i50/1工作机滚筒转速 n940/50=18.8钢丝绳的提升速度 = m/s速度误差 0.785%，合适四 确定蜗杆蜗轮中心距a 1.确定蜗杆的计算功率 式中 K使用场合系数，每天工作一小时,轻度震动由机械工程手册查得：K0.7；K制造精度系数，取7级精度，查得：K0.9；K材料配对系数，齿面滑动速度 10由机械工程手册查得：K0.85。代入数据得 KW =KW以等于或略大于蜗杆计算功率所对应的中心距作为合理的选取值根据机械工程手册/传动设计卷（第二版）表2522a，选取蜗杆的中心距：a100mm.a100mm由于准平行二次包络环面蜗杆为新型得蜗杆,它的优点是:接触面大,导程角,它的值稳定且一定,则润滑好,接.触面大应直接根据“原始型”传动蜗杆设计参数。五 蜗杆传动几何参数设计准平行二次包络环面蜗杆的几何参数和尺寸计算表1.中心距：由机械工程手册/传动设计卷（第二版）标准选取a=100mm2.齿数比：u503.蜗轮齿数：由机械工程手册/传动设计卷（第二版）选取4.蜗杆头数：由机械工程手册/传动设计卷（第二版）选取 5.蜗杆齿顶圆直径：机械工程手册/传动设计卷（第二版）表2.516选取 =45mm6.蜗轮轮缘宽度：机械工程手册/传动设计卷（第二版）表2.516选取b=28mm7.蜗轮齿距角：8.蜗杆包容蜗轮齿数：K=5 9.蜗轮齿宽包角之半：0.5（K0.45）=10.蜗杆齿宽：机械工程手册/传动设计卷（第二版）表2.516选取 =53mm11.蜗杆螺纹部分长度：机械工程手册/传动设计卷（第二版）表2.516，选取=59mm12.蜗杆齿顶圆弧半径：机械工程手册/传动设计卷（第二版）表2.516，选取R=82mm13.成形圆半径：机械工程手册/传动设计卷（第二版）表2.516选取=65mm14.蜗杆齿顶圆最大直径：机械工程手册/传动设计卷（第二版）表2.516，选取=53.8mm15.蜗轮端面模数：m=mm16.径向间隙：=0.5104mm17.齿顶高：h=0.75 m=2.233mm18.齿根高：h= h+ C=2.7434mm19.全齿高：h= h+ h=4.9764mm20.蜗杆分度圆直径：（0.624）a 40.534mm21.蜗轮分度圆直径：2a159.466mm22.蜗轮齿根圆直径：d2 h=153.9792mm23.蜗杆齿根圆直径：d2 h=35.05，判断：因为=28.12mm,满足要求24.蜗轮喉圆直径：d2 h=163.932mm25.蜗轮齿根圆弧半径：=82.475mm26.蜗杆螺纹包角之半：=27.蜗轮喉母圆半径：=25.88mm28.蜗轮外缘直径：由作图可得=164.95mm29.蜗杆分度圆导程角：=30.蜗杆平均导程角：31.分度圆压力角：=32.蜗杆外径处肩带宽度： 取3mm33.蜗杆螺纹两端连接处直径：=35mm34.蜗轮分度圆齿厚：数据带入公式得 5.508mm35.齿侧隙：查表4-2-6得36.蜗杆分度圆齿厚：=4.298437.蜗杆分度圆法向齿厚：=4.28538.蜗轮分度圆法向齿厚：=5.4939.蜗轮齿冠圆弧半径：=19.277540.蜗杆测量齿顶高： =2.203541.蜗杆测量齿顶高：=2。1852 环面蜗轮蜗杆校核计算环面蜗杆传动承载能力主要受蜗杆齿面胶合和蜗轮齿根剪切强度的限制。因而若许用传动功率确定中心距，则然后校核蜗轮齿根剪切强度。 由于轴承变形增加了蜗杆轴向位移，使蜗轮承受的载荷集中在23个齿上。而且，由于蜗轮轮齿的变形，造成卸载，引起载荷沿齿高方向分布不均，使合力作用点向齿根方向偏移。 因而，蜗轮断齿主要由于齿根剪切强度不足造成的校核：其中 作用于蜗轮齿面上的及摩擦力影响的载荷; 蜗轮包容齿数 蜗杆与蜗轮啮合齿间载荷分配系数; 蜗轮齿根受剪面积;公式中各参数的计算1.的计算=作用在蜗轮轮齿上的圆周力， 蜗杆喉部螺旋升角 ，4.5 当量齿厚，滑动速度 2.04m/s=2.01m/s根据滑动速度查机械设计手册339得将数据带入公式得 =N N2.计算得 = 53.蜗轮齿根受剪面积 蜗轮齿根圆齿厚；由上可知 蜗轮端面周节； 蜗轮理论半包角； 蜗轮分度圆齿厚所对中心角。数据带入公式得 =7.03mm =7.03mm由上可得 对于锡青铜齿圈 取查手册取铸锡磷青铜，砂模铸造，抗拉强度=225MPa， 则 3 轴的结构设计 一 蜗杆轴的设计1.轴的材料选择由机械零件课程设计表61选用45号钢，调质。2.最小轴径的初步计算由机械零件课程设计表62，取105，根据公式其中 轴的转速 ，940r/min 轴传递的功率 , 1.47kw 计算截面处的轴的直径， mm将数据代入公式得 12.2mm =12.2mm 输出轴的最小直径是按照联轴器处轴的直径，为了使所选的轴的直径 与联轴器的孔径相适应，故需同时选取联轴器的型号。联轴器的计算转距，查表153，考虑到转距变化很小，故取Ka=1.3，则按照计算转距应小于联轴器公称转矩的条件，查标准手册（GB5843-86）选用YL4型凸缘联轴器，半联轴器的孔径=22mm，故取 =22mm，半联轴器的长度L=52mm。3.根据轴向定位的要求确定轴的各段直径和长度拟订轴上零件的装配方案：本题的装配方案已经在前面分 =22mm析比较，现选用如图所示的装配方案。1) 为了满足半联轴器的轴向定位要求，1-2轴段右端制 出一轴肩，故取=28mm，左端用轴端挡定位，按轴端直径 =28mm取挡圈直径D=30mm，半联轴器与轴配合的毂孔长度=52mm,保证轴端挡圈只压在半联轴器上，而不压在轴的端面上，故1-2段的长度应比略短一些，故取=50mm. =50mm2) 初步选择滚动轴承，因轴承同时受有径向力和轴向力的作用，故选用单列圆锥滚子轴承，参照工作要求并根据 =28mm=28mm，由轴承产品目录中初步选取标准精度级的单列圆锥滚子轴承30207，其尺寸为dDT=357218.25mm，故=35mm。 =35mm=35mm 3) 已求得蜗杆喉部齿顶圆直径=45mm，最大齿顶圆直 =68mm径=53.8mm，蜗杆螺纹部分长度L=59mm，蜗杆齿宽=53mm，=53.8所以取=68mm，=53.8mm，=45mm，=42mm。 =45mm =42mm 4) 轴承端盖的总宽度为20mm(由减速器及轴承端盖的结构设计而定)。根据轴承端盖的装拆及便于对轴承添加润滑脂的要求，取端盖的外端面与半联轴的右端面间的距离l=20 mm，故取=40mm. =40mm 5) 为避免蜗轮与箱体内壁干涉，应取箱体内壁凸台之间距离略大于蜗轮的最大直径，取内壁距离=175mm考虑到箱体的铸造误差，在确定滚动轴承位置时，应距箱体内壁一段距离，S，取S=8mm（如图）。 6）在3-4和7-8轴段应各装一个溅油轮，形状如图所示，取其长度L=27.75mm。 所以，可求得： mm， 33.75mm 至此，已初步确定了轴的各段直径和长度。4 轴上零件的周向定位 ； 半联轴器与轴的周向定位均采用平健联接。按由手册查得平键截面为mm(GBT1095-1979)，键槽用键 mm槽铣刀加工，长为45mm(标准键长见GBT1096-1979)，半联 L=45mm轴器与轴的配合为H7k6。滚动轴承与轴的周向定位是借过渡配合来保证的，此处选轴的直径尺寸公差为m6。 4)确定轴上圆角和倒角尺寸 取轴端倒角为2，各轴肩处的圆角半径如图二 蜗轮轴的设计1. 轴的材料选择由机械零件课程设计表61选用45号钢，调质=650 =6502.轴径的初步计算由机械零件课程设计表62，取A112，根据公式 ，其中 轴的转速 ，18.8r/min 轴传递的功率 , 0.97kw 计算截面处的轴的直径， mm将数据代入公式得mm 输出轴的最小直径显然是安装联轴器处轴的直径，故需选取联轴器型号。联轴器计算转距，查表153，考虑到转距变化很小，故取Ka=1.3，则按照计算转距应小于联轴器公称转矩的条件，查标准手册（GB5843-86）选用YL11型凸缘联轴器，半联轴器的孔径=50mm，故取=50mm，半联轴器的长度L=112mm。3.根据轴向定位的要求确定轴的各段直径和长度拟订轴上零件的装配方案：本题的装配方案已经在前面分析比较，现选用如图所示的装配方案。1）为了满足半联轴器的轴向定位要求，1-2轴段右端须 =50mm制出一轴肩，故取=55mm，左端用轴端挡圈定位，按轴端 =55mm直径取挡圈直径D=60mm，半联轴器与轴配合的毂孔长度L=62mm，保证轴端挡圈只压在半联轴器上，而不压在轴的端面上，故1-2段的长度应比L略短一些，故取=110mm。 =110mm2）初步选择滚动轴承，因轴承同时受有径向力和轴向力的作用，故选用单列圆锥滚子轴承，参照工作要求并根据=55mm，由轴承产品目录中初步选取零基本游隙组，标准精度级的单列圆锥滚子轴承30212，其尺寸为dDT= =23.75mm6011023.75mm，故=60mm，而=23.75mm。 =60mm=60mm3) 取安装蜗轮处的轴段直径=65mm，蜗轮左端与左 =65mm轴承用套筒定位，已知蜗轮轮缘宽度为28mm，所以可取蜗轮轮毂宽度为52mm，为了使套筒端面可靠地压紧蜗轮，4-5段应略短于轮毂宽度，故取=50mm。 =50mm 4）蜗轮右端采用轴肩定位，轴肩高度0.07d，取=6mm，则轴环处直径=77mm，轴环宽度，取 =77mm=12mm，=12mm，=68mm。 =12mm=12mm5) 轴承端盖的总宽度为28mm(由减速器及轴承端盖的结 =68mm构设计而定)。根据轴承端盖的装拆及便于对轴承添加润滑脂的要求，取端盖的外端面与半联轴的右端面间的距离l=22 mm，故取=50mm。 =50mm 6)取蜗轮距箱体内壁之距离a=16mm考虑到箱体的铸造误差，在确定滚动轴承位置时，应距箱体内壁一段距离，取s=8mm（如图），则=2+16+8+23.75=49.75mm， =49.75mm 至此，已初步确定了轴的各段直径和长度。4.轴上零件的周向定位 蜗轮，半联轴器与轴的周向定位均采用平健联接。根据可选蜗轮与轴之间的平键尺寸为mm =1811mm(GBT1096-1979)，键槽用键槽铣刀加工，长为45mm L=45mm(标准键长见GBT1096-1979)，同时保证蜗轮与轴配合有良好的对中性，选择轮毂与轴的配合为H7/n6。半联轴器与轴的联结按由手册查得平键截面为mm =1610mm(GBT1096-1979)，键槽用键槽铣刀加工，长为100mm L=100mm(标准键长见GBT1096-1979)，半联轴器与轴的配合为H7k6。滚动轴承与轴的周向定位是借过渡配合来保证的，此处选轴的直径尺寸公差为m6。5.确定轴上圆角和倒角尺寸取轴端倒角为2，各轴肩处的圆角半径如图4 轴的校核一 蜗杆轴的强度校核1
