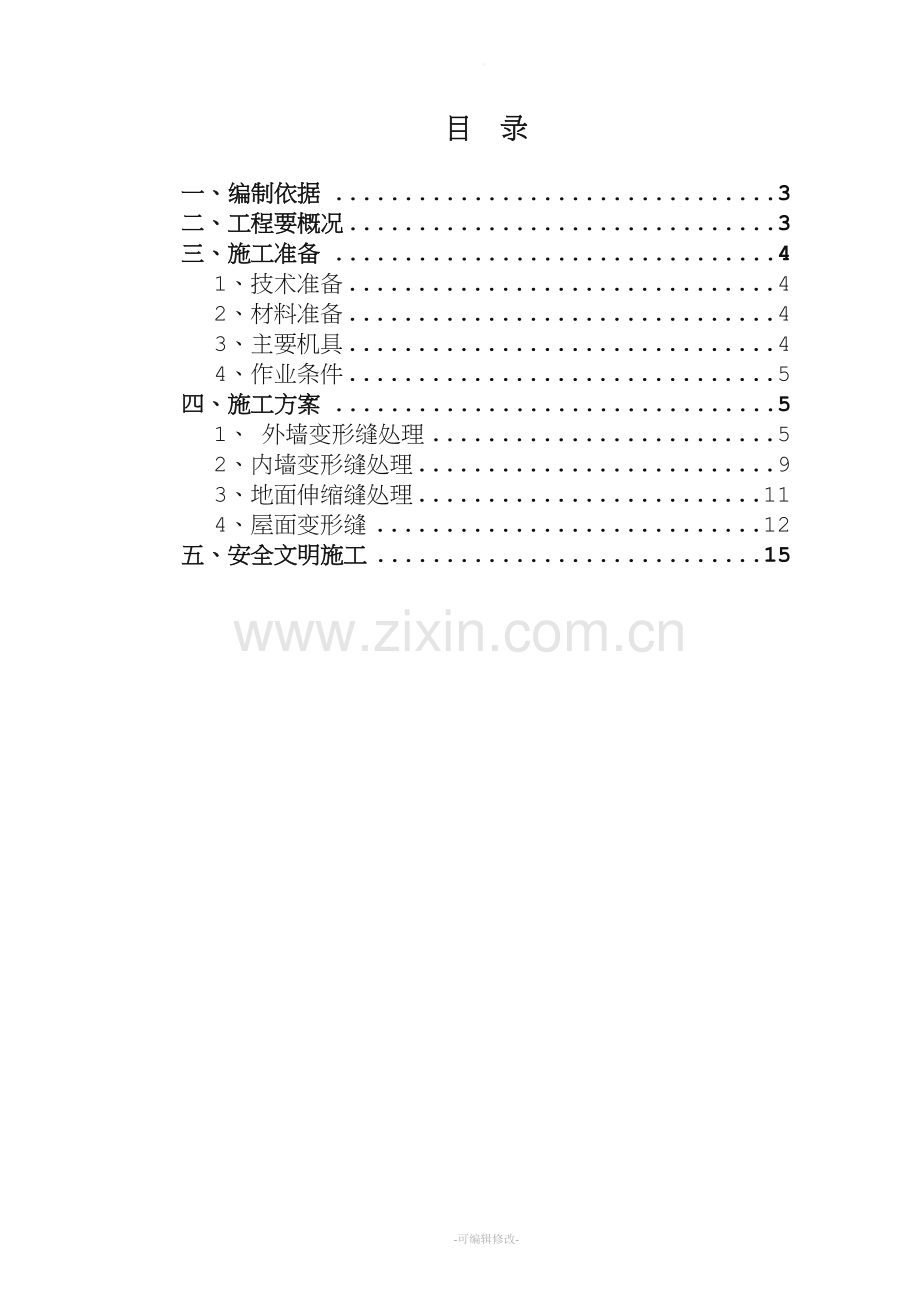

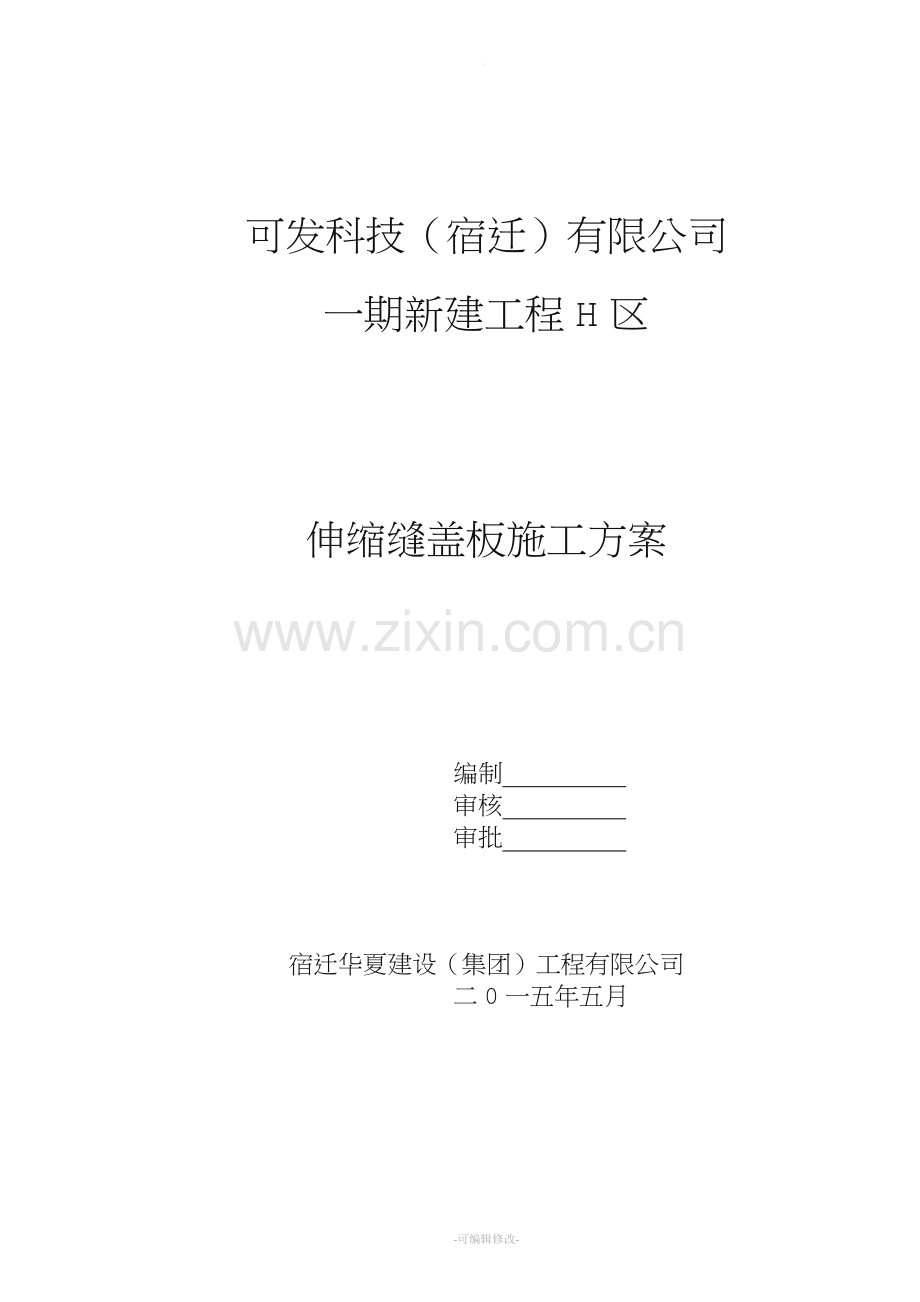

。可发科技（宿迁）有限公司一期新建工程H区 伸缩缝盖板施工方案 编制 审核 审批 宿迁华夏建设（集团）工程有限公司 二0一五年五月目 录一、编制依据3二、工程要概况3三、施工准备41、技术准备42、材料准备43、主要机具44、作业条件5四、施工方案51、 外墙变形缝处理52、内墙变形缝处理93、地面伸缩缝处理114、屋面变形缝12五、安全文明施工15可发科技H区伸缩缝盖板施工方案一、编制依据1、建设单位提供的设计图纸；2、已经通过甲方、监理审批的施工组织设计；3、建筑工程施工质量验收统一标准（GB503002001）；4、建筑装饰装修工程施工质量验收规范（GB502102001）；5、现行建筑施工手册；6、江苏省质量通病防治总则；7、公司内部有关施工规范、质量标准等；8、相关规范、变形缝构造图集和江苏省建设行政主管部门有关规定。二、工程要概况 可发科技（宿迁）有限公司厂区一期工程H区位于玄武湖西路与五指山路交叉口，场地占地面积131278.89，厂房为地上2层框架结构,部分附属用房为一层框架结构，建筑面积260170.19 平方米。基础类型：桩基承台基础，承台高度900-1150。地基基础设计等级为丙级，建筑场地类别为III类，场地特征周期0.45S。地面粗糙度为B类。基础持力层为粉土，单桩竖向承载力特征值650KN。建筑结构形式：H1-H12厂房、库房、丙类库房、甩屑厂、警卫室、厂房附属用房、指纹机、组立件及成品仓为框架结构，建筑结构的安全等级为2级，抗震设防类别为丙类，抗震设防烈度为8度,设计使用年限为50年,。依据设计要求，本工程建筑变形缝依使用部位，可分为以下种类：、地坪缝 、内墙缝、吊顶缝(现浇钢筋混凝土平顶梁底) 、外墙缝 、屋顶缝三、施工准备1、技术准备1.1熟悉施工图纸，了解伸缩缝盖板所需材料。1.2做好伸缩缝盖板施工技术交底工作。 2、材料准备1.1伸缩缝隙盖板规格：10mm厚不锈钢盖板、2mm厚不锈钢盖板、4.8mm厚铝合金盖板、2mm厚铝合金盖板 、4mm合成橡胶盖板、6.5mm铝合金盖板、6mm厚暗架矽酸钙板等按合约合要求提供出厂合格证及相关产品型录资料。1.2 螺丝：6自攻牙螺丝(安装自备)、6自不锈钢螺丝、6圆头螺丝、。1.3龙骨（框架）：铝合金框架、中轴控制杆、复原弹簧中轴控制杆、。1.4其他材料：止水带、防火岩棉、聚苯板、弹性胶条等。3、主要机具3.1机械：手电钻、切割机、磨光机。3.2工具：托线板、线坠、小白线、卷尺、铁水平尺、钻机、扫帚等、激光垂直仪等。 4、作业条件4.1结构验收合格，进场材料经建设、监理单位验收合格。4.2施工作业区的材料清理已完成。四、施工方案 1、 外墙变形缝处理1.1根据设计要求外墙伸缩缝的分为平面型外墙(图1b)、L型外墙合成橡胶盖板(图1c)和L型不锈钢盖板(图1a)，按设计尺寸橡胶盖板4.0mm厚、不锈钢盖板2.0mm厚。1.2清除伸缩缝内杂物直至干净以及清除伸缩缝两边墙或柱保证止水带与墙面粘结密实和铝合金框架固定件牢固。 1.3安装缝内止水带，切割墙面两边延伸出的止水带，从上到下垂直切割，保证美观。 1.4根据设计尺寸用吊线锤吊线弹出不锈钢边线和铝合金框架之间间距线以便控制。 1.5根据弹线尺寸位置将不锈钢盖板铝合金框架及中轴控制杆用A6不锈钢自攻牙螺丝间距 600MM 固定，个别脆弱部位加强加密固定。 1.6将不锈钢盖板板用A6不锈钢自攻牙螺丝间距 600MM固定在轴控制杆上，垂直于墙面的一用A6不锈钢自攻牙螺丝间距 600MM直接固定与前面上。 1.7不锈钢盖板两边用黑色防水胶密封。1.8合成橡胶盖板按上述1.4条施工完成后，用A6不锈钢自攻牙螺丝间距 600MM将高强度铝挤型固定件固定于两侧墙缝内，施工完成后成品合成橡胶盖板固定与铝挤型固定件上。1.8两侧边硅胶填塞密实。1.9外墙粉刷及涂料施工时，保证钢板的接缝顺直及不受污染，保持不锈钢板外观平整光洁。图 1（a） 图1（b） 图1（c）2、内墙变形缝处理2.1根据设计要求内墙伸缩缝的分为平面型平顶（图2a）、平面型内墙（图2b）、L型内墙铝合金板(图2c)，按设计尺寸铝合金盖板2.0mm厚。2.2清理缝内杂物及缝边固定位置杂物以便固定铝合金。 2.3根据设计尺寸弹出铝合金盖板边框线及固定件之间间距线。2.4根据不同内墙类型，安装铝合金盖板固定件及中轴杆。 2.5利用弹出线将铝合金盖板上下分别固定与中轴杆上，然后从上至下沿线固定，保持直线及平整度。 2.6将粉刷面层与盖板及框的连接处用弹性胶条嵌缝，保持柔性连接。 2.7保持铝合金盖板平整光泽。地面伸缩缝处理图 2 （a）图 2 （b）图2（c）3、地面伸缩缝处理3.1根据设计要求地坪伸缩缝的分为荷重平面型（图3a）、一般L型（图3b），按设计尺寸荷重型不锈钢盖板10mm厚，一般L型铝合金盖板2.0mm厚。3.2根据设计图纸预制10mm厚不锈钢板和2.0mm铝合金盖板。3.3清除地面伸缩缝内杂物及缝边杂物以便固定。3.4根据设计尺寸弹出不锈钢（铝合金）盖板边框线及固定件之间间距线。3.4用止水带铺设于缝内固定缝边并向缝两边延伸65mm。3.5将已弯折成型的1.5mm不锈钢固定在伸缩缝两边，确保美观。 3.5沿缝两边间距 300MM用6自攻牙螺丝固定铝合金框架，同时固定中轴控制杆，控制好安装高度，以保证在不锈钢（铝合金）盖板安装完成后与地面装饰层同一 高度，无接搓高低缝。3.6利用弹出线将不锈钢（铝合金）盖板用6mm不锈钢螺丝从一端向另一端固定在中轴控制杆上，保持直线及平整度。3.7打密封胶于缝两边，保持平整。 图3a图3b4、屋面变形缝4.1根据设计图纸屋面变形缝分为平面型（图4a）和一般L型（图4b）现浇混凝土盖板。 4.2屋面变形缝处女儿墙先浇筑一侧无盖板的女儿墙，浇筑完成后待强度达到后拆除模板，基层清理干净后再支设另一侧女儿墙模板和屋面伸缩缝盖板模板。4.3伸缩盖板属于悬挑构件，待强度达到100%后再拆除构件模板。 4.4主体验收完成后屋面伸缩盖板用1：2防水砂浆粉涮，盖板两侧底用成品10mm宽滴水线条嵌入粉涮层 。 4.5伸缩缝盖板与女儿墙之间缝隙用聚苯板填塞嵌缝（发泡PE棒背衬）。 4.7屋面防水施工时，将卷材上翻铺贴至女儿墙压顶下部，防水保护层粉涮完成后，用120mm厚小砖砌筑至女儿墙压顶。 图4 a-可编辑修改-图4b五、安全文明施工5.1、教育到位：新进场工人必须接受入场教育，三级教育；工长（施工员）在下达任务的同时对施工作业所的安全防护投施及针对性的安全操作规程，注意事项进行全面的安全技术交底，交底双方履行签字手续；班组长搞好班前活动，落实好个人安全生产责任制。5.2、责任到位：生产协调会上，施工员在汇报工作的同时，必须汇报所负责段面的安全生产情况；安全员必须汇报每日的现场巡查情况，对提出的隐患落实“三宝”整改。5.3、在搭设架时，要检查架子是否架立平衡稳定。在高度超过1.5m时，施工人员要戴带好安全带等防护用器。5.4、在架子上辅设跳板时，要将跳板固定在架子上，跳板的长度和宽度要保证施工人员在施工时的操作面，跳板长度不能超出脚手架的间距但要保证跳板放置的稳定和牢固性。5.5、进入现场必须戴安全帽，高空作业必须戴安全带，严禁酒后作业，严禁穿拖鞋进入现场。5.6、现场临时用电、动力、照明一律采用橡皮电缆软线，并由维修电工接线，其他人员严禁乱拉电线，现临时用电一律采用安全配电箱统一管理。使用电动机具一定要有漏电保护装置和良好的接地。5.7、施工现场临时采用强光照明时，必须固定在3米以上的木架或墙架上，如必须拖到地面上，要经常移动的强光灯，必须底脚稳定，铁壳四周及手提把柄要有良好的绝缘装置，玻璃灯泡表面要装铅丝防护罩壳，并有良好接地装置。5.8砌块墙体施工的安全技术必须遵守现行建筑工程安全技术规定。5.9在楼面或脚手架上堆放砌块或其它物料时，严禁倾卸和抛掷。并不得撞击楼板和脚手架。5.10堆放在楼面(层面)和脚手架上的各种施工荷载不得超过楼板和脚手架的允许荷载值。施工层进料口楼板下，宜采取临时支撑措施。5.11砌体砌筑或进行其它工序施工时，严禁站在刚砌完的砌体上操作。THANKS !致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考
