人教版2022年初中物理电和磁知识点总结.pdf

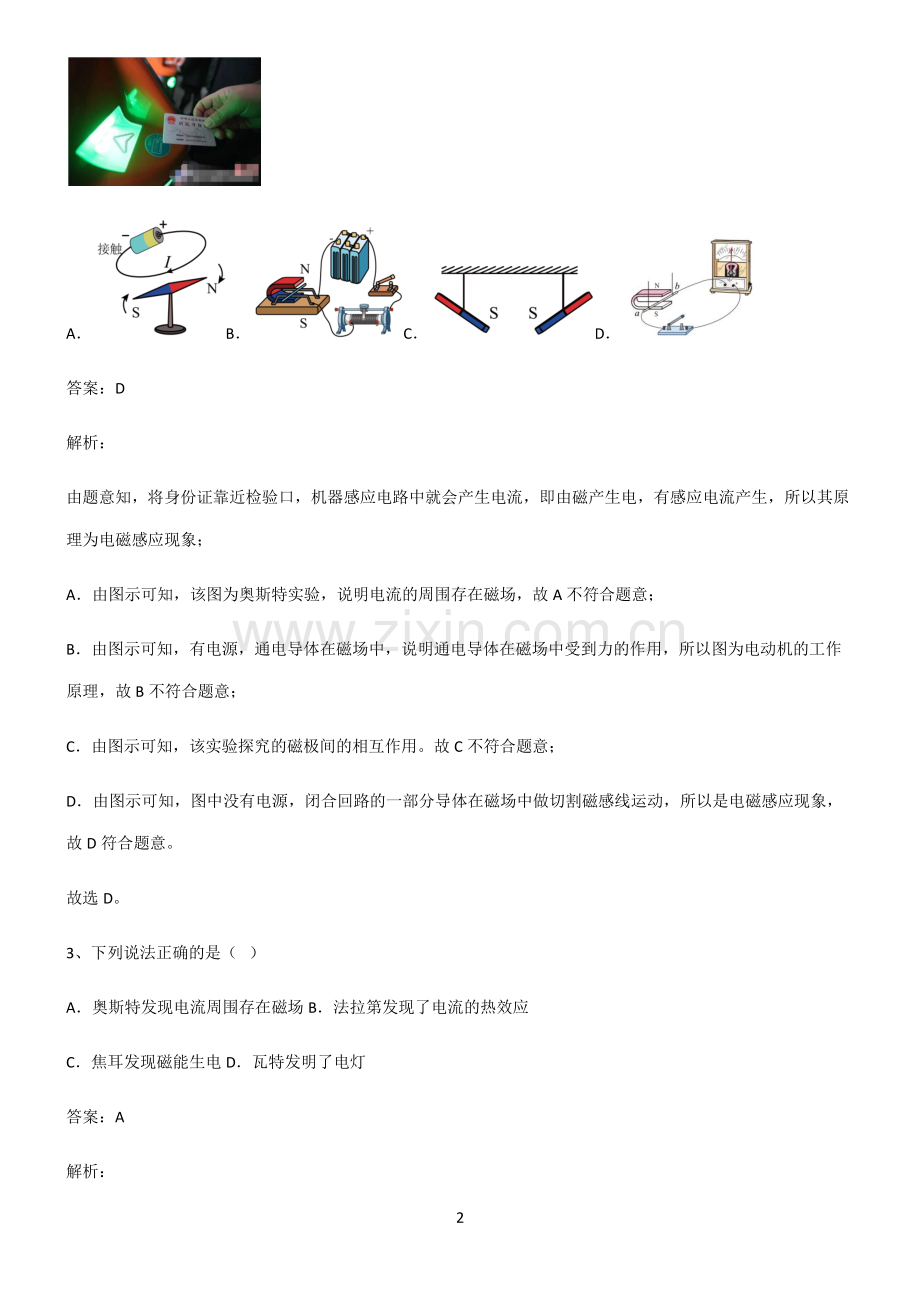

1 (每日一练每日一练)人教版人教版 20222022 年初中物理电和磁知识点总结全面整理年初中物理电和磁知识点总结全面整理 单选题 1、如图所示，能够说明发电机工作原理的实验装置是（）AB CD 答案：C 解析：发电机原理利用电磁感应原理工作：A由图可知是奥斯特实验，故 A 不符合题意；B由图可知是通电导体在磁场的受力实验，故 B 不符合题意；C由图可知是电磁感应实验，故 C 符合题意；D由图可知是通电螺线管实验，故 D 不符合题意。故选 C。2、电子车票，也称“无纸化”车票，乘客网上购票后，直接通过“刷身份证”或“扫手机”即可顺利进站。如图所示，这是乘客通过刷身份证进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。与这一原理相同的是（）2 ABCD 答案：D 解析：由题意知，将身份证靠近检验口，机器感应电路中就会产生电流，即由磁产生电，有感应电流产生，所以其原理为电磁感应现象；A由图示可知，该图为奥斯特实验，说明电流的周围存在磁场，故 A 不符合题意；B由图示可知，有电源，通电导体在磁场中，说明通电导体在磁场中受到力的作用，所以图为电动机的工作原理，故 B 不符合题意；C由图示可知，该实验探究的磁极间的相互作用。故 C 不符合题意；D由图示可知，图中没有电源，闭合回路的一部分导体在磁场中做切割磁感线运动，所以是电磁感应现象，故 D 符合题意。故选 D。3、下列说法正确的是（）A奥斯特发现电流周围存在磁场 B法拉第发现了电流的热效应 C焦耳发现磁能生电 D瓦特发明了电灯 答案：A 解析：3 A奥斯特通过实验发现了通电导体周围存在磁场，是第一个发现电现象和磁现象之间联系的人，故 A 正确；B法拉第发现了磁生电即电磁感应现象，焦耳发现了电流的热效应，故 B 错误；C焦耳发现了焦耳定律即电流的热效应，磁生电即电磁感应现象是法拉第发现的，故 C 错误；D瓦特发明了蒸汽机，爱迪生发明了电灯，故 D 错误。故选 A。4、如图所示，原来开关断开时，铁块、弹簧在图中位置保持静止状态。当闭合开关，并将滑动变阻器的滑片向右移动，下列说法正确的是（）A电流表示数变大，弹簧长度变短 B电流表示数变小，小磁针的 N 极顺时针转动 C电磁铁磁性增强，弹簧长度变长 D电磁铁磁性减弱，小磁针的 N 极逆时针转动 答案：C 解析：若将变阻器的滑片 P 向右移动，滑动变阻器接入电路的电阻变小，由欧姆定律可知电路中的电流变大，通电螺线管的磁性增强，故对铁块的吸引力增大，所以弹簧长度应变长；根据右手螺旋定则可知，通电螺线管上端为N 极，螺线管外部磁感线从 N 极出发回到 S 极，所以小磁针的 N 极将顺时针转动，故 ABD 错误，C 正确。故选 C。5、某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的指向如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。下列结论中不合理的是4 （）A由甲、乙两图可得电流可以产生磁场 B由乙、丙两图可得电流产生的磁场方向与电流方向有关 C由乙、丙两图可得电流产生的磁场强弱与电流大小有关 D由甲、乙、丙三图可得电流有磁效应 答案：C 解析：A甲图中小磁针保持静止状态，乙图中通电后小磁针转动，由甲、乙两图可得电流可以产生磁场，故 A 不符合题意；BC由乙、丙两图可得，电流方向改变后，磁场的方向也会发生变化，即电流产生的磁场方向与电流方向有关，但无法判断电流产生的磁场强弱与电流大小是否有关，故 B 不符合题意、C 符合题意；D由甲、乙、丙三图可得电流有磁效应，即任何通有电流的导线都可以在其周围产生磁场的现象，故 D 不符合题意。故选 C。6、2021 年 5 月 20 日，第五届世界智能大会在天津梅江会展中心隆重开幕，长安智能化汽车 UNIK（如图）充分展现了“中国智造”科技风采，UNIK 不仅可以实现自动刷脸识别车主身份、车内拍抖音、全速自适应巡航等众多功能，其炫酷的转向灯也尽显奢华。关于 UNIK，下列判断正确的是（）5 A车内的集成电路由超导材料制成 B左右转向灯之间是并联连接的 C拍抖音时，景物通过摄像头成虚像 D汽车的电动机利用了电磁感应原理 答案：B 解析：A车内的集成电路由半导体材料构成，而非由超导体材料构成，故 A 错误；B左右转向灯可以单独工作，故是并联连接，故 B 正确；C拍抖音时，摄像头成的是倒立缩小的实像，故 C 错误；D电动机的工作原理是通电导体在磁场中受到力的作用，故 D 错误。故选 B。7、如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为 90，下列说法错误的是（）6 A报警器利用了水银导电和热胀冷缩的性质 B报警器利用了电磁铁通电时有磁性断电时磁性消失的特点 C报警器中，水银温度计和电磁铁串联在电路中 D温度达到 90时，报警器中的灯亮同时铃响 答案：D 解析：A报警器利用水银导电，即当到达警戒温度时，水银与金属丝联通，构成了闭合回路，故电铃响，故利用的是水银的导电性，温度计的工作原理就是水银的热胀冷缩，故 A 正确，A 不符合题意；B报警器就是利用了电磁铁通电时有磁性，电铃响，断电时磁性消失，灯泡亮的特点的，故 B 正确，B 不符合题意；C如图所示，报警器中，水银温度计和电磁铁首尾相连，故串联在电路中，故 C 正确，C 不符合题意；D温度达到 90时，报警器中的铃响灯灭，而没有到达警戒水位时，电铃不响，灯泡亮，故 D 错误，D 符合题意。故选 D。多选题 8、图中的 a 表示垂直于纸面的一根导线，它是闭合电路的一部分。当它在磁场中按箭头方向运动时，能够产生感应电流的是（）ABCD 答案：ACD 解析：A磁感线由 N 极指向 S 极，图中导线在磁场中按箭头方向运动时，做切割磁感线运动，可以产生感应电流，7 故 A 符合题意；B磁感线由 N 极指向 S 极，图中导线在磁场中按箭头方向运动时，导线运动方向与磁感线方向相同，没有切割磁感线，不能产生感应电流，故 B 不符合题意；C磁感线由 N 极指向 S 极，图中导线在磁场中按箭头方向运动时，做切割磁感线运动，可以产生感应电流，故 C 符合题意；D磁感线由 N 极指向 S 极，图中导线在磁场中按箭头方向运动时，做切割磁感线运动，可以产生感应电流，故 D 符合题意；故选 ACD。9、生活中经常对一些物理量进行估测，下列数值中接近实际情况的是（）A家用冰箱工作时的电流约 1.5AB现在你所在考场内的温度约 30 C教室内日光灯管功率约是 40WD我们国家交流电的频率是 50Hz 答案：ACD 解析：A家用冰箱正常工作时的电流约 1.5A，故 A 符合题意；B考场温度根据季节确定，夏季高冬季低，故 B 不符合题意；C教室内日光灯管功率约是 40W，故 C 符合题意；D我国交流电的频率是 50Hz，故 D 符合题意。故选 ACD。10、如图所示是学习物理过程中的一些实验的插图。下列关于这些实验插图的说法中，正确的是（）8 A图甲：U 形管两边液面的高度差越大，说明液体内部的压强越大 B图乙：两盘砝码相同时小车静止，说明二力平衡时力的大小相等 C图丙：向下压活塞硝化棉会燃烧，说明对空气做功时其内能增加 D图丁：铁屑在磁铁周围有规则的分布，说明磁体周围存在磁感线 答案：ABC 解析：A图甲：液体压强计是利用 U 形管左右液面高度差来反映探头所在处的压强大小，U 形管两边液面的高度差越大，说明液体内部的压强越大，故 A 正确；B图乙：探究二力平衡时二力大小的关系时，两盘砝码相同时小车静止，即处于平衡状态，此时两侧拉力是一对平衡力，说明二力平衡时力的大小相等，故 B 正确；C图丙：向下压活塞硝化棉会燃烧，是因为下压活塞，对空气做功，空气内能增大，温度升高，达到硝化棉燃点，故 C 正确；D图丁：磁感线是一种理想的模型，铁屑在磁铁周围有规则的分布，说明磁体周围存在磁场，磁场有方向，有强弱，但不存在磁感线，故 D 错误。故选 ABC。综合题 11、电磁铁通电后，小磁针 N 极转至图所示位置，此时铁块在水平方向上受到电磁铁施加的磁力和桌面施加的9 摩擦力处于静止状态。（1）电磁铁甲端应为_（选填“N 极”或“S 极”）；（2）电磁铁断电后；电磁铁和铁块上的破性均消失。此时，若再给电磁铁通以与相反方向的电流，则此时电磁铁甲端应为_（选填“N 极”或“S 极”）；（3）以点表示铁块，在方框内画出改变电流方向后电磁铁对铁块施加的力F磁_。答案：N 极 S 极 解析：(1)根据磁极间的作用判断电磁铁的磁极。(2)根据电磁铁的极性与电流方向的关系来判断。(3)电磁铁有磁性，吸引铁块，对铁块有向右的吸引力。(1)1根据同名磁极相互排斥，异名磁极相互吸引，可以判断电磁铁的右端是 S 极，所以电磁铁的甲端应该是 N极。(2)2电磁铁的极性与电流方向有关，电流方向改变，电磁铁的极性也改变，所以若给电磁铁通以与相反方向的电流，则此时电磁铁甲端与原来相反，应为 S 极。(3)3只要有电流通过电磁铁，电磁铁就具有磁性，向右吸引铁块，所以铁块受到水平向右的吸引力F磁，答案如图所示：10 12、在我们的日常生活、工业生产和高科技领域里，磁被广泛运用。请回答下列一组与磁有关的问题。（1）将一个电磁铁和白炽灯并联后接入电路，如图所示，当闭合电键时，灯 L 即刻点亮，随后熄灭；当断开电键时，灯会闪亮后熄灭。此现象说明当闭合电键时，流过电磁铁的电流变化是_；当断开电键时，流过电磁铁的电流变化是_。（2）干簧管也叫干簧继电器，当将一个条形磁铁与干簧管平行放置时，干簧管的磁簧片就会被磁化，且靠近的那两个端点会被磁化成异名磁极，触点就会闭合，将电路接通；当条形磁铁远离干簧管时，磁簧片的磁性消失，触点就会断开。华华同学设想用干簧管制作水位自动报警器，下图是他设计的一部分情况，请帮助他完成其余部分的设计：设永久磁铁所受的重力为 3N，浮球的体积为 200cm3，不计滑轮处的摩擦。则要想让此装置能正常工作，浮球的质量应满足的条件是_。他手边还有开关、红灯、绿灯和电铃各一个，导线若干，请在图中的虚线方框内画出报警电路，要求：水位到达 A 处时，红灯亮，电铃报警；水位到达 B 处时，绿灯亮，电铃报警_。（3）我们已经知道通电导线在磁场中会受到的力的作用，这是法国物理学家安培首先通过实验确定的，因此该力被称为安培力。如图甲，一段长度为 L 的直导线 ab，通过的电流强度为I，垂直于磁场方向放置在磁感应强度为 B 的均匀磁场中，则这段通电导线受到的安培力的大小F与电流强度I、长度L，磁感应强度B的关系为FkBIL，其中k=1N/(T A m)。若将图甲中的电源换为发电机，发电机结构如图乙虚线内所示，我们加道，11 要使闭合电路中有电流，这个电路中必须有电源，在电磁感应现象里，既然闭合电路里有感应电流，那么这个电路中也必定有电压，在电磁感应现象中产生的电压也叫感应电动势，用 E 表示，在磁场中做切割磁感线运动的导体 cd 相当于电源。长度为L的导体 cd 以速度 在磁感应强度为B的匀强磁场中做切割磁感应线运动时，在B、L、的方向互相垂直的情况下，导体 cd 中产生的感应电动势的大小为：EBL，那么图乙中，求：导体 ab 受到的安培力F与导体 ab 的电阻R、长度L、磁感应强度 B 运动速度v之间的关系_。答案：逐渐增大 逐渐减小 0.5kgm浮球0.3kg 22 解析：（1）12因为电磁铁的线圈是一个储能元件，当闭合开关时，灯 L1即刻点亮，随后熄灭，说明在总电流不变的情况下，电磁铁中的电流逐渐增大，从而使流经灯泡的电流减小而熄灭；当断开开关时，灯会闪亮后熄灭，说明电磁铁在断电后释放了其储存的电能，使灯闪亮，流过电磁铁的电流是逐渐减小的。（2）3浮球浸没水中受到的浮力 F浮=水gV排=1103kg/m310N/kg20010-6m3=2N 设浮球刚好浸没水中，浮球必须上浮，则必须满足 G浮球F浮+G磁铁=2N+3N=5N 设浮球刚好离开水面，浮球必须下降，则必须满足 G浮球G磁铁=3N 12 因此要想让此装置能正常工作，此浮球所受的重力应满足 5NG浮球3N 根据G=mg可知浮球的质量应满足 0.5kgm浮球0.3kg 4设计报警电路如下：（3）5由题知，导体 cd 中产生的感应电动势的大小为：EBL，则电路中的电流 =导体 ab 受到的安培力 =22
