2023人教版带答案高中物理必修三第十一章电路及其应用微公式版知识点汇总.pdf

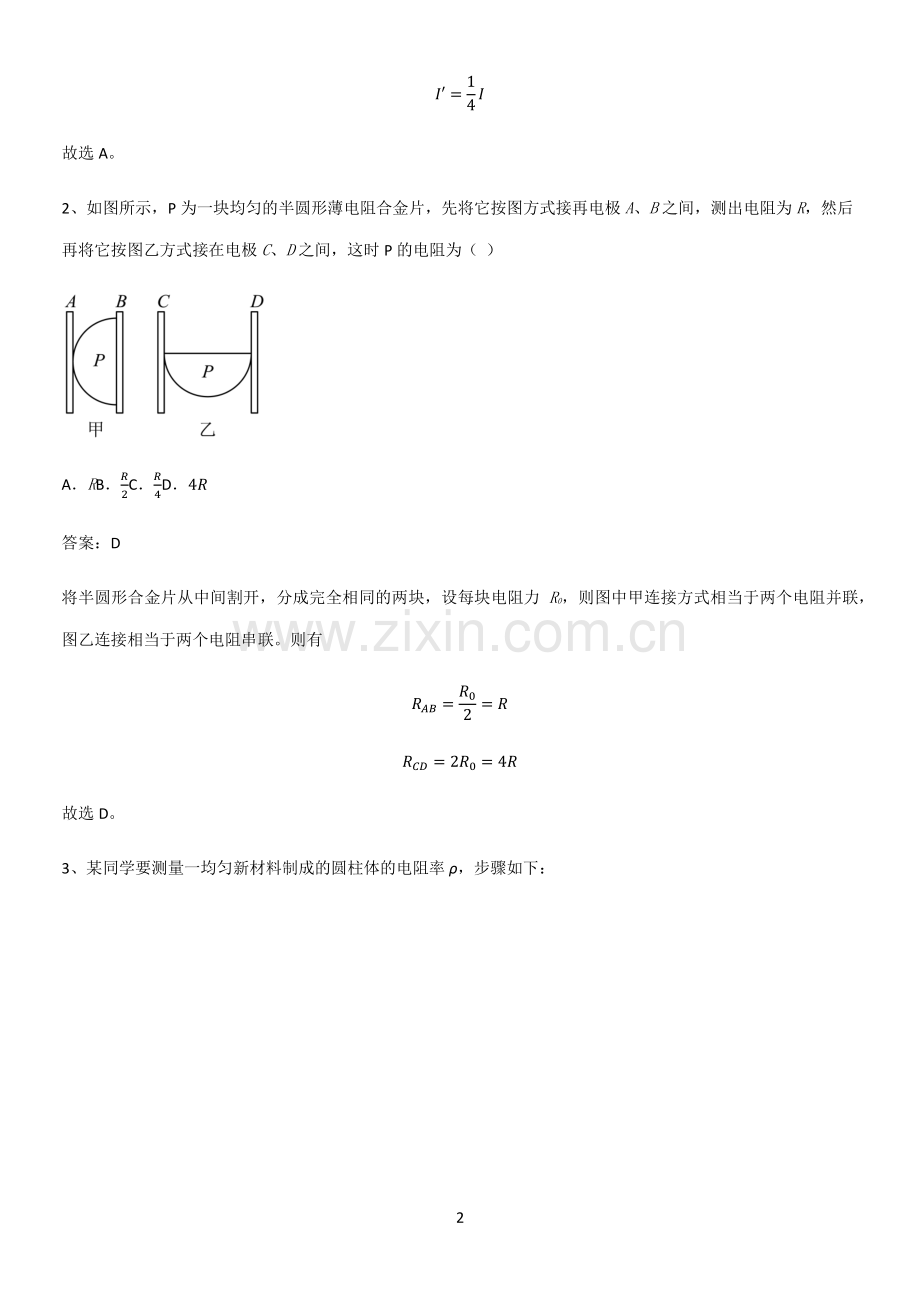

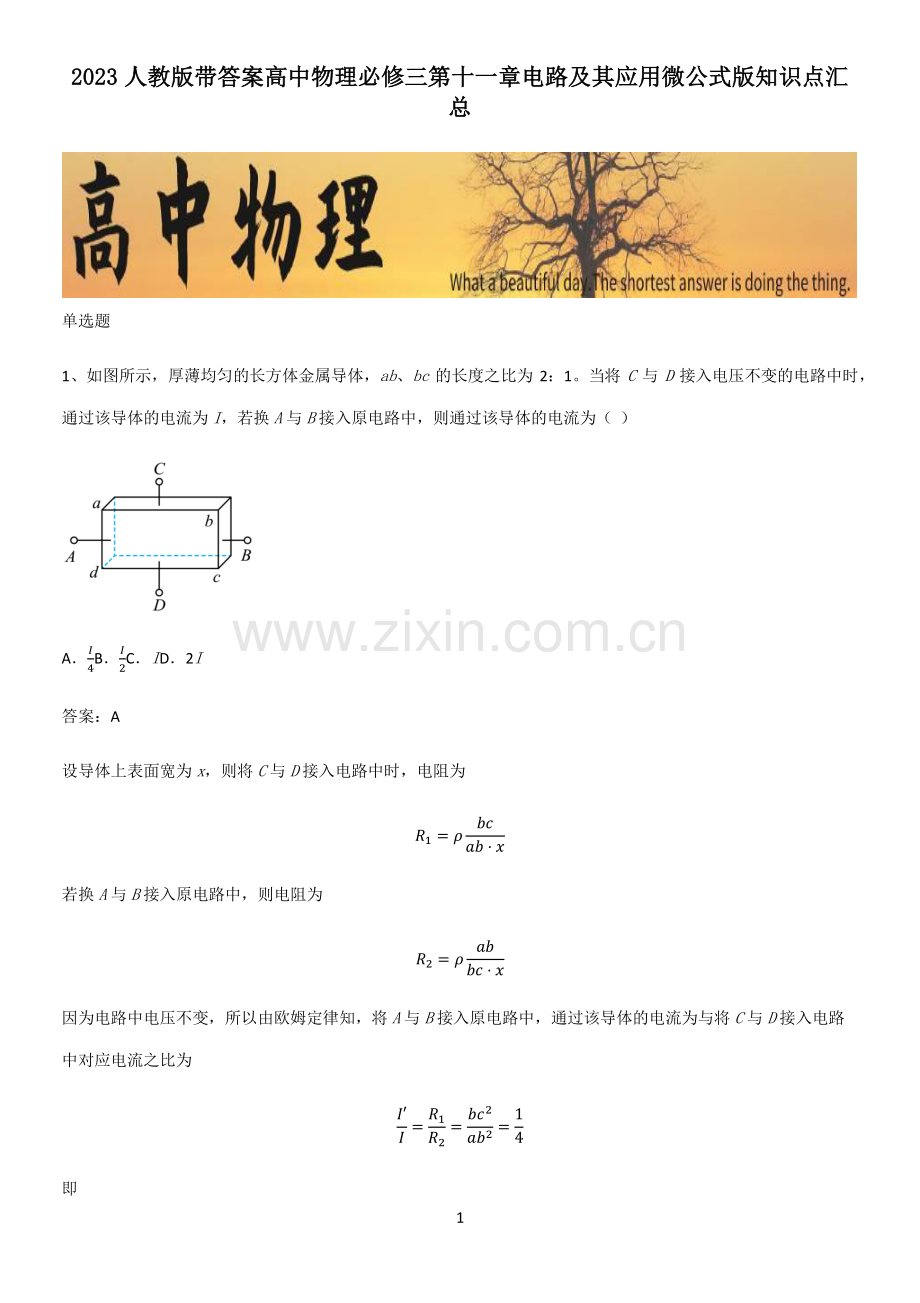

1 20232023 人教版带答案高中物理必修三第十一章电路及其应用微公式版知识点汇人教版带答案高中物理必修三第十一章电路及其应用微公式版知识点汇总总 单选题 1、如图所示，厚薄均匀的长方体金属导体，ab、bc的长度之比为 2：1。当将C与D接入电压不变的电路中时，通过该导体的电流为I，若换A与B接入原电路中，则通过该导体的电流为（）A4B2CID2I 答案：A 设导体上表面宽为x，则将C与D接入电路中时，电阻为 1=若换A与B接入原电路中，则电阻为 2=因为电路中电压不变，所以由欧姆定律知，将A与B接入原电路中，通过该导体的电流为与将C与D接入电路中对应电流之比为=12=22=14 即 2 =14 故选 A。2、如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图方式接再电极A、B之间，测出电阻为R，然后再将它按图乙方式接在电极C、D之间，这时 P 的电阻为（）ARB2C4D4 答案：D 将半圆形合金片从中间割开，分成完全相同的两块，设每块电阻力R0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。则有=02=20=4 故选 D。3、某同学要测量一均匀新材料制成的圆柱体的电阻率，步骤如下：3 用多用电表的电阻“100”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图丙，则该电阻的阻值约为_；（）A2000B2100C2200D2400 答案：C 欧姆表读数是表盘读数乘以挡位倍率，图中读数为 22100=2200 ABD 错误，C 正确。故选 C。4、下列关于物理量和物理单位的说法，正确的是（）As、m、g 是基本单位，也是国际制单位，全世界通用 B物理学中也有一些物理量没有单位 C电荷量的单位库仑（C）是电学中的基本单位 D只要科学界的科学权威们统一意见，可以设立更多的基本单位 答案：B 4 As、m、g 是基本单位，g 不是国际制单位，A 错误；B物理学中动摩擦因数是没有单位的，B 正确；C电学中的基本单位是电流的单位 A（安培），C 错误；D基本单位的个数是由现有物理量之间的关系确定的，不会人为定的，不能多也不能少，D 错误。故选 B。5、在测定阻值较大的金属的电阻率的实验中，为了减小实验误差，并要求在实验中获得较大的电压调节范围，在测量其电阻时应选择的电路是（）AB CD 答案：B 金属阻值较大，在用伏安法测电阻时应该用电流表内接法，题干中要求实验中获得较大的电压调节范围，故滑动变阻器要采用分压式接法，故 B 正确，ACD 错误。故选 B。6、如图为某一物理量y随另一物理量x变化的函数图像，关于该图像与坐标轴所围面积（图中阴影部分）的物理意义，下列说法错误的是（）5 A若图像表示加速度随时间的变化，则面积等于质点在相应时间内的速度变化 B若图像表示电场强度随位置的变化，则面积等于 0-x0间的电势差 C若图像表示力随位置的变化，则面积等于该力在相应位移内所做的功 D若图像表示电容器充电电流随时间的变化，则面积等于相应时间内电容器储存的电能 答案：D A若图像表示加速度随时间的变化，由 =可得 =则可知面积等于质点在相应时间内的速度变化，故 A 正确，不符合题意；B若图像表示电场强度随位置的变化，由 =可知，面积等于 0-x0间的电势差，故 B 正确，不符合题意；C若图像表示力随位置的变化，由 =可知，面积等于该力在相应位移内所做的功，故 C 正确，不符合题意；6 D若图像表示电容器充电电流随时间的变化，由 =可知，面积等于相应时间内电容器极板上的电荷量，故 D 错误，符合题意。故选 D。7、电阻R1的阻值为 6，与电阻R2并联后接入电路中，通过电流之比为I1：I2=3：2。则R2的阻值和总电阻分别是（）A4，3.6B9，4.5C4，2.4D9，3.6 答案：D 由并联电路电压相等得 11=22 又 I1：I2=3：2 联立解得 2=9 合电阻为 =121+2=3.6 故 ABC 错误，D 正确。故选 D。8、下列有关矢量和标量说法不正确的是（）A位移是矢量，既有大小又有方向 B电流虽有正、负，但是标量 C位移-7m 比+3m 要小 D在单向直线运动中，位移的大小和路程相同 7 答案：C A位移是从初位置指向末位置的有向线段，既有大小又有方向，是矢量，故 A 正确，不符合题意；B电流是由于电荷定向移动形成，其方向与正电荷运动的方向相同，有正负，但是标量，故 B 正确，不符合题意；C由于位移为矢量，正负号表示位移方向，不表示大小，故-7m 比+3m 大，故 C 错误，符合题意；D在单向直线运动中物体实际运动轨迹的长度等于初末位置间的距离，所以位移的大小等于路程，故 D 正确，不符合题意。故选 C。9、如图所示为测量未知电阻Rx阻值的部分电路，当开关 S 接a点时，电压表示数为 9 V，电流表示数为 0.30 A；当开关 S 接b点时，电压表示数为 10 V，电流表示数为 0.25 A，则（）A电压表示数相对变化显著 B开关 S 接在b点时，Rx的测量值更准确 C开关 S 接在b点时，Rx的测量值小于Rx的真实值 D开关 S 接在a点时，Rx的测量值大于Rx的真实值 答案：B A由题意可得 1，则a、b电阻、以及电阻率、的关系正确的是（）A，B，C D，可知 根据电阻决定式有=，=由于长度，粗细均相同，则有 5 故应采用电流表外接法，即实验中采用图甲电路图，由于电压表的分流作用，使得测量的电流值偏大，则根据 =可知，测得电阻比真实值小，故 ABD 错误 C 正确。故选 C。多选题 16、下述关于使用多用电表欧姆挡测二极管电阻或普通电阻的说法中正确的是（）A测量某个二极管正向电阻时，应使用红表笔接二极管正极，黑表笔接二极管负极 B测量电阻时，只要不更换倍率就不需要重新欧姆调零 13 C为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起以使表笔与待测电阻接触良好 D使用完毕应当拔出表笔，并把旋转开关旋到“OFF”挡或交流电压最高挡 答案：BD A测量某个二极管正向电阻时，应使用红表笔接二极管负极，黑表笔接二极管正极，故 A 错误；B测量电阻时，只要不更换倍率就不需要重新欧姆调零，故 B 正确；C人体是导体，人与待测电阻接触时，人与待测电阻并联，并联后的阻值小于待测电阻的阻值，所以不应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，故 C 错误；D使用完毕应当拔出表笔，并把旋转开关旋到“OFF”挡或交流电压最高挡，故 D 正确。故选 BD。17、电导率就是电阻率的倒数，即=1。下列说法中正确的是（）A材料的电导率越小，其导电性能越强 B材料的电导率与材料的形状有关 C电导率的单位是1mD电导率大小与温度有关 答案：CD A材料的电导率越小，电阻率越大，则其导电性能越弱，故 A 错误；B材料的电导率与材料的形状无关，故 B 错误；C根据电阻率公式 =代入可得 =1=则电导率单位为 14 m m2=1 m 故 C 正确；D导体的电阻率与温度有关，则电导率大小也和温度有关，故 D 正确。故选 CD。18、关于多用电表，下列说法正确的是（）A多用电表是电压表、电流表、欧姆表共用一个表头组装而成的 B多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的 C用多用电表无论是测电压、电流还是测电阻，红表笔的电势都要高于黑表笔的电势 D多用电表各项测量完成后，应把选择开关旋至“OFF”处或交流电压挡的最大量程处 答案：AD A多用表是电压表、电流表、欧姆表共用一个表头组装而成的，故 A 正确；B多用表欧姆挡靠内部电源提供电流，故 B 错误；C作为欧姆表使用时，红笔的电势低于黑表笔的电势，故 C 错误；D多用电表不使用时，应把选择开关旋至“OFF”处或交流电压挡的最大量程处，故 D 正确。故选 AD。19、一个 T 型电路如图所示，电路中的电阻1=4，2=12，3=4，另有一测试电源，电源提供的电压为 14V，内阻忽略不计，则（）A当cd端短路时，ab之间的等效电阻是8 15 B当ab端短路时，cd之间的等效电阻是14 C当ab两端接通测试电源时，cd两端的电压为6V D当cd两端接通测试电源时，ab两端的电压为3.5V 答案：BD A当cd端短路时，R2和R3并联再与R1串联，ab之间的等效电阻=1+232+3=7 故 A 错误；B当ab端短路时，R1和R3并联再与R2串联，cd之间的等效电阻=2+131+3=14 故 B 正确；C当ab两端接通测试电源时，R2中没有电流，相等于R1与R3串联，cd两端的电压为R3分得的电压=31+3=7V 故 C 错误；D当cd两端接通测试电源时，R1中没有电流，相等于R2与R3串联，ab两端的电压为R3分得的电压=32+3=3.5V 故 D 正确。故选 BD。20、如图所示为多用电表测电阻原理图，表头内阻为Rg，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中正确的是（）16 A它是根据闭合电路欧姆定律制成的，并且由 G 表改装的 B接表内电池正极的应是红表笔，测量时遵循“红进黑出”原则 C电阻挡对应的刻度不均匀，且“”刻度一般在刻度盘的右端 D每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是+g+0 答案：AD A欧姆表的工作原理是闭合电路的欧姆定律，欧姆表是由灵敏电流计 G 改装成的，故 A 正确；B欧姆表内置电源的负极与红表笔相连，黑表笔与正极相连，故 B 错误；C欧姆表零刻度线在最右侧，最大刻度线在最左侧，故 C 错误；D欧姆表的内阻等于其中值电阻，欧姆表内阻为：+g+0，其中值电阻也为：+g+0，故 D 正确。故选 AD。21、用伏安法测电阻时，电流表有“内接”和“外接”之分，若其它条件不变，只改变“内接”和“外接”，测得电流和电压值分别为（U1，I1）和（U2，I2）。请选出下列说法中的正确者（）A若电流表示值有显著变化，则应采用电流表内接法 B若电流表示值有显著变化，则应采用电流表外接法 C若电压表示值有显著变化，则应采用电流表内接法 D若电压表示值有显著变化，则应采用电流表外接法 答案：AD AB若电流表示值有显著变化，说明电压表分流显著，则采用电流表内接法，故 B 错误，A 正确；17 CD若电压表示值有显著变化，说明电流表分压显著，则采用电流表外接法，故 C 错误，D 正确。故选 AD。22、甲、乙两电路图分别是滑动变阻器的两种连接方式。R是滑动变阻器，P 是滑动变阻器的滑片，a、b是滑动变阻器的两端，Rx是待测电阻，下列说法正确的是（）A乙图电路中的滑动变阻器采用“一上一下”的连接方式 B在闭合开关测量前，甲、乙两图中滑片 P 都应置于b端 C要求电压和电流调节范围比较大时，选择图乙电路连接 D甲、乙两图中待测电阻Rx上的电压都可以调到零 答案：BC A乙图电路中的滑动变阻器采用分压式接法，是一上两下的连接方式，故 A 错误；B在闭合开关测量前，甲图中滑动变阻器应该全部接入电路，滑片 P 都应置于b端，乙图中Rx两端的电压应该从零开始变化，滑片 P 都也应置于b端，故 B 正确；C乙图中电压和电流都可以从零开始，而甲图中电压和电流都无法调节到零，故图乙的电压和电流调节范围较大，故 C 正确；D图甲属于限流式接法，滑片滑到 b 时，待测电阻两端的电压最小，且无法调节到零，故待测电阻上的电压无法调节到零，故 D 错误。故选 BC。23、如图所示，其中电流表 A 的量程为 0.6A，表盘均匀划分为 30 个小格，每一小格表示 0.02A，R1的阻值等于18 电流表内阻的12，R2的阻值等于电流表内阻的 2 倍。若用电流表 A 的表盘刻度表示流过接线柱 1 的电流值，则下列分析正确的是（）A将接线柱 1、2 接入电路时，每一小格表示 0.04A B将接线柱 1、2 接入电路时，每一小格表示 0.06A C将接线柱 1、3 接入电路时，每一小格表示 0.02A D将接线柱 1、3 接入电路时，每一小格表示 0.06A 答案：BD AB当接线柱 1、2 接入电路时，电流表 A 与R1并联，根据串并联电路规律可知，R1分流为 1.2A，故量程为 1.2+0.6=1.8A 故每一小格表示 0.06A，故 A 错误，B 正确；CD当接线柱 1、3 接入电路时，电流表 A 与R1并联后与R2串联，电流表的量程仍为 1.8A，故每一小格表示0.06A，故 C 错误，D 正确。故选 BD。24、某同学按如图甲所示连接电路，利用电压传感器研究电容器的放电过程。先使开关 S 接 1，电容器充电完毕后将开关掷向 2，可视为理想电压表的电压传感器将电压信息传入计算机，屏幕上显示出电压随时间变化的U-t曲线如图乙所示。电容器的电容C已知，且从图中可读出最大放电电压U0、图线与坐标轴围成的面积S、任一点的切线斜率k，但电源电动势和内阻、定值电阻R均未知。根据题目所给的信息，下列物理量能求出的是（）19 A电容器放出的总电荷量 B通过电阻R的最大电流 C定值电阻R D电源的内阻 答案：ABC 分析：根据题中物理情景描述可知，本题考查电容器，根据电容器充放电的规律，运用图像、电容定义式、电流定义式等，进行分析推断。A根据图像的含义，U-t图像中，图线与纵轴的交点的纵坐标表示最大放电电压U0，因 Q=CU0 可以求出电容器放出的总电荷量，故 A 正确；B由图像可知，图线切线斜率 =根据电流的定义可知 =故t=0 时，放电电流可以求出，这就是通过电阻R的最大电流I，故通过电阻R的最大电流可以求出，B正确；C电阻两端的最大电压是最大的放电电压U0，通过选项B分析可知，最大电压和最大电流均可以求出，根据欧20 姆定律可知，定值电阻 =故定值电阻R可以求出，C正确；D根据题意可知 E=U0 而电源内阻r无法求出，D错误。故选 ABC。25、取一段额定电压为 220V，额定功率大于 100W 的废灯泡的灯丝约 2cm 长。灯丝与两节干电池及 2.5V 小灯泡的电路连接如图所示，闭合开关灯泡发光并且较亮，再用点燃的蜡烛给灯丝加热，则（）A小灯泡和灯丝是并联连接 B观察到的现象是小灯泡变暗 C小灯泡变暗的原因是灯丝的电阻随温度升高而增大 D上述现象说明了温度升高，灯丝的电阻率变大 答案：BCD A由图可知小灯泡和灯丝是串联连接，选项 A 错误；BC用点燃的蜡烛给灯丝加热，灯丝的电阻随温度升高而增大，观察到的现象是小灯泡变暗，选项 BC 正确；D根据公式=可知灯丝的电阻增大，电阻率增大，即温度升高，灯丝的电阻率变大，选项 D 正确。故选 BCD。21 填空题 26、某同学改装电表设计的电路如图所示，小量程电流表G的内阻g=100，满偏电流g=3，1=900，2=10，当S1和S2均闭合时，改装成的新电表是较大量程的_（选填“电流表”或“电压表”）；当S1和S2均断开时，改装成的新电表量程为_。答案：电流表 03V 1当S1和S2均闭合时，1被短路，电流表G与2并联，所以是较大量程的电流表；2 当S1和S2均断开时，电流表G与1串联，成为较大量程的电压表。设新电表最大量程为m，由欧姆定律，有 g(g+1)=m 代入数据，解得 m=3V 即改装成的新电表量程为03V。27、用螺旋测微器测量一根合金丝的直径，为防止读数时微测螺杆发生转动，读数前应先旋紧图示的部件_（选填“A”“B”“C”或“D”）。答案：C 为防止读数时微测螺杆发生转动，读数前应先旋紧锁 C。22 28、某学生在测量均匀圆柱体的电阻率的实验中，用 20 分度的游标卡尺测量其长度，由图甲可知其长度为_cm；用螺旋测微器测量其直径，由图乙可知其直径为_mm；用多用电表的电阻“100”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图丙，则该电阻的阻值约为_。答案：5.025 2.700 1.9103 1游标卡尺的读数为主尺读数与游标尺读数之和，故图中所测圆柱体的长度为 50mm+5 0.05mm=50.25mm=5.025cm 2螺旋测微器的读数为固定刻度与可动刻度之和，故图中所测圆柱体的直径为 2.5mm+20.0 0.01mm=2.700mm 3欧姆表的读数为指针的读数与倍率的乘积，故所测电阻的阻值为 19.0 100=1.90 103 29、南山高二物理课堂，一同学研究电阻时发现，均匀电阻丝 1 两端加上60V电压，测得电流为2A，则10s内通过电阻丝 1 横截面积的电荷量为_C，该电阻丝电阻为_。测量另一根不同材料制成的均匀电阻丝 2，电阻丝 1 与 2 长度之比1:2=5:2，直径之比1:2=2:1，给它们加相同的电压，通过它们的电流之比为1:2=3:1，则它们的电阻率之比1:2为_。23 答案：20 30 8：15 1根据电流的定义式=，可得10s内通过电阻丝 1 横截面积的电荷量为 =2 10C=20C 2该电阻丝电阻为 =602=30 3根据电阻定律=及=(2)2、=可得金属丝的电阻率表达式为 =24 则 12=(12)22121=411325=815 30、一根粗细均匀的金属丝，当其两端电压为U时，通过的电流是I。若将此金属丝均匀拉长到原来的 2 倍时，电流仍为I，金属丝两端所加的电压应为_。答案：4U 根据电阻定律可得：拉长后电阻变为 =212=4=4 所以根据欧姆定律可得=4 故 =4
