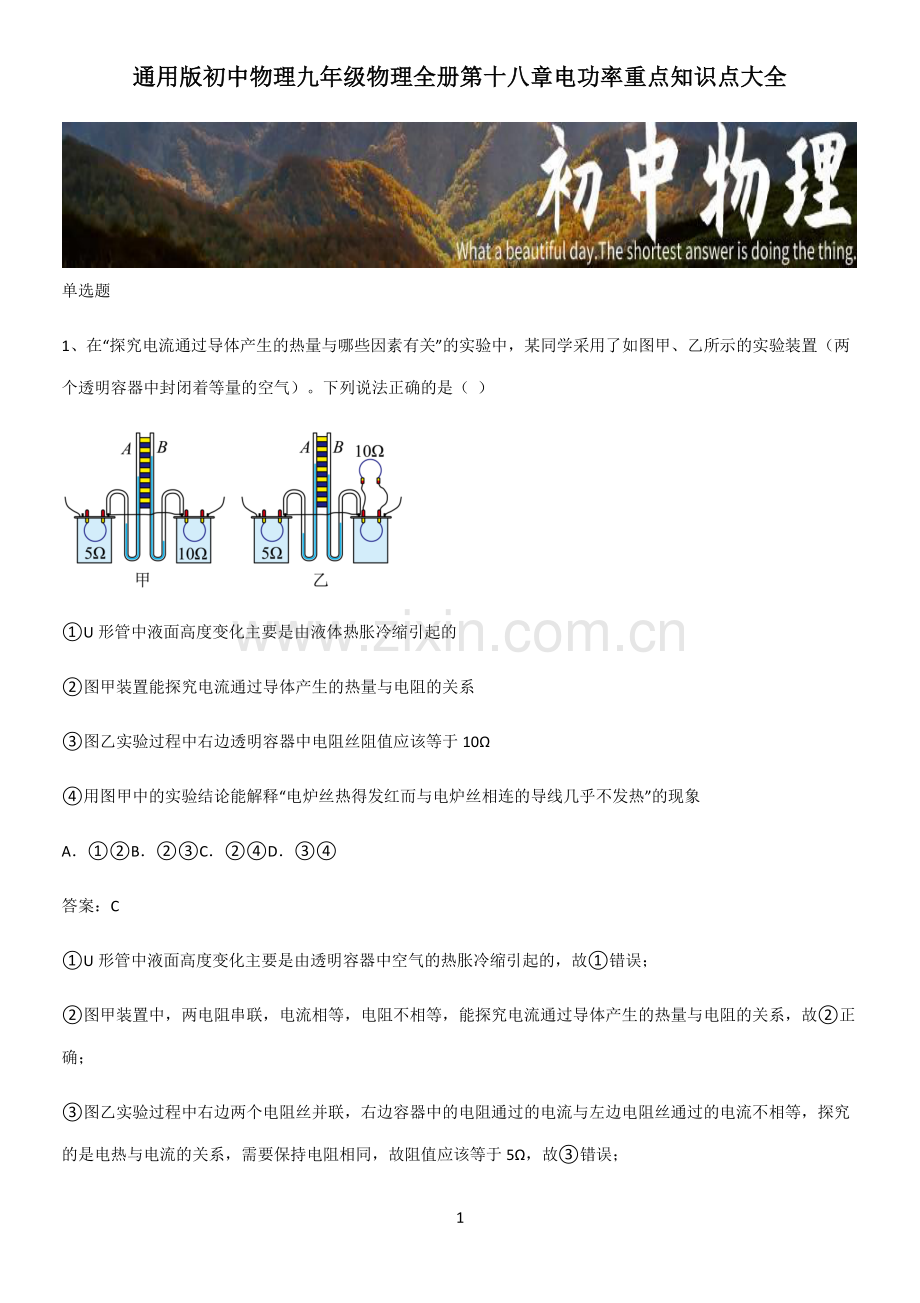

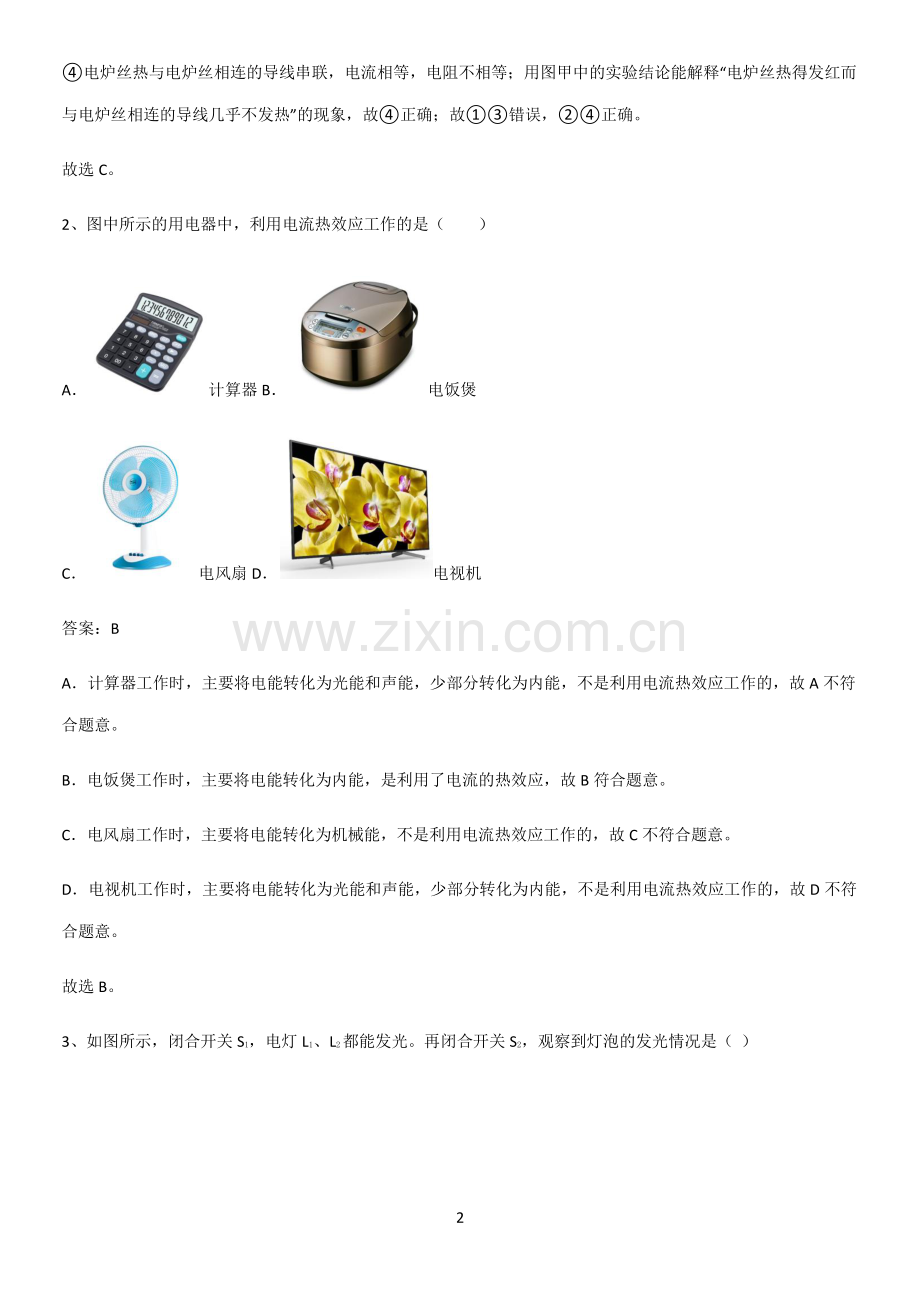

1 通用版初中物理九年级物理全册第十八章电功率重点知识点大全通用版初中物理九年级物理全册第十八章电功率重点知识点大全 单选题 1、在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（）U 形管中液面高度变化主要是由液体热胀冷缩引起的 图甲装置能探究电流通过导体产生的热量与电阻的关系 图乙实验过程中右边透明容器中电阻丝阻值应该等于 10 用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象 ABCD 答案：C U 形管中液面高度变化主要是由透明容器中空气的热胀冷缩引起的，故错误；图甲装置中，两电阻串联，电流相等，电阻不相等，能探究电流通过导体产生的热量与电阻的关系，故正确；图乙实验过程中右边两个电阻丝并联，右边容器中的电阻通过的电流与左边电阻丝通过的电流不相等，探究的是电热与电流的关系，需要保持电阻相同，故阻值应该等于 5，故错误；2 电炉丝热与电炉丝相连的导线串联，电流相等，电阻不相等；用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象，故正确；故错误，正确。故选 C。2、图中所示的用电器中，利用电流热效应工作的是（）A计算器 B电饭煲 C电风扇 D电视机 答案：B A计算器工作时，主要将电能转化为光能和声能，少部分转化为内能，不是利用电流热效应工作的，故 A 不符合题意。B电饭煲工作时，主要将电能转化为内能，是利用了电流的热效应，故 B 符合题意。C电风扇工作时，主要将电能转化为机械能，不是利用电流热效应工作的，故 C 不符合题意。D电视机工作时，主要将电能转化为光能和声能，少部分转化为内能，不是利用电流热效应工作的，故 D 不符合题意。故选 B。3、如图所示，闭合开关 S1，电灯 L1、L2都能发光。再闭合开关 S2，观察到灯泡的发光情况是（）3 AL1、L2都变亮 BL1变亮、L2不亮 CL1、L2都变暗 DL1不亮、L2变亮 答案：D 由题意可知当闭合开关 S2后，L1将被短路，L2有电流可以正常通过，故 L1不亮，L2两端的电压将比之前变大，根据电功率公式 =2 电压变大，实际功率变大，L2将变亮，故 D 符合题意，ABC 不符合题意。故选 D。4、为了预防厨房天然气泄漏，大家都自觉安装了天然气泄漏报装置，如图所示是它部分电路的原理图，电源电压不变，R0为定值电阻，R是一个气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关 S，若厨房出现天然气泄漏浓度升高，则下列判断正确的是（）A气敏电阻R的阻值变大 B电压表的示数变小 C通过电阻R0的电流变小 D整个电路消耗的总功率变小 答案：B 4 由电路图可知，定值电阻R0和气敏电阻R串联，电压表测R两端的电压。AB因气敏电阻R的阻值会随天然气浓度的升高而变小，所以，当厨房天然气浓度升高时，气敏电阻R的阻值变小，由串联分压可知，气敏电阻R两端的电压变小，即电压表的示数变小，故 A 错误，B 正确；C由电阻的串联可知电路的总电阻变小，由=可知，电路中的电流变大，由串联电路电流的规律可知通过电阻R0的电流变大，故 C 错误；D电源电压不变，电路中的电流变大，由P=UI可知，整个电路消耗的总功率变大，故 D 错误。故选 B。5、将标有“12V，3W”的甲灯和“6V，3W”的乙灯，串联接在 15V 的电源上，那么能正常发光的是 A甲灯 B乙灯 C两灯都能正常发光 D两灯都不正常发光 答案：A 甲灯正常发光时的电流 1=11=3W12V=0.25A 电阻 1=11=12V0.25A=48 乙灯正常发光时的电流 2=22=3W6V=0.5A 电阻 2=22=6V0.5A=12 将它们串联在 15V 的电源上，电路中的电流 =1+2=15V48+12=0.25A 5 故甲灯能正常发光。故选 A。6、如图所示是分别通过甲、乙两段导体的电流和其两端电压的图线，分别将甲、乙两导体串联和并联后接在同一电路中，下列说法正确的是（）A甲、乙串联时，甲、乙消耗的电功率相同 B甲、乙并联时，甲、乙消耗的电功率相同 C甲、乙串联时，甲消耗的电功率大于乙消耗的电功率 D甲、乙并联时，甲消耗的电功率大于乙消耗的电功率 答案：C AC由图像可知，通过两电阻的电流和电阻两端的电压成正比，即两电阻为定值电阻，由图像可知，当 甲=乙=4V 时，I甲=0.4A，I乙=1.0A，根据欧姆定律可得两电阻的阻值分别为 甲=甲甲=4V0.4A=10 乙=乙乙=4V1.0A=4 比较可知R甲R乙；甲、乙串联时，串联电路各处电流相等，由P=I2R可知甲消耗的电功率大于乙消耗的电功率，故 A 错误，C 正确；BD甲、乙并联时，并联电路各支路两端电压相等，由=2 可知甲消耗的电功率小于乙消耗的电功率，故 BD6 错误。故选 C。7、如图所示，是某同学设计的一台体重测量仪的工作原理图，当测量者站在体重测量台上时，滑片 P 会滑动到金属片BC上的某一位置，体重显示表就能显示出测量者的体重。下列关于这种体重测量仪分析正确的是（）A体重显示表是用电流表改装成的 B工作原理图中的AB部分相当于开关 C体重越大，电路中的电流越小 D体重越大，整个电路的电功率越大 答案：D A由图可知，R1与R2串联，体重显示表与R2并联，测的是R2两端的电压，故体重显示表是用电压表改装成的，故 A 错误；B当体重测量仪的上方无物体时，滑片位于绝缘体AB的位置，电路断路，但AB部分不相当于开关，故B错误；C当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，根据I=UR可知，电路中的电流变大，故 C 错误；D体重越大时，滑动变阻器接入电路的电阻越小，电路中的电流变大，根据公式P=UI可知，整个电路的电功率越大，故 D 正确。故选 D。8、如图所示，电源电压为 4.5V 保持不变，电压表的量程为0 3V，电流表的量程为0 0.6A，滑动变阻器 R 的规格是“25 1A”，灯泡 L 上标有“2.5V 1.25W”的字样。若闭合开关 S，在保证电路安全的情况下，忽略温度对灯丝电阻的影响，则下列说法正确的是（）7 A小灯泡的电阻为 2 B电流表的示数变化范围是0.15 0.5A C滑动变阻器允许调节的阻值范围是5 25 D电路消耗的最大总功率为 2.7W 答案：B 如图所示电路，灯泡和滑动变阻器串联，电压表测量灯泡的电压，电流表测量串联电路中的电流；A灯泡标有“2.5V 1.25W”字样，则灯泡的电阻为 L=2额=(2.5V)21.25W=5 故 A 错误；B当滑动变阻器接入阻值最大时，电路中电流最小，此时电路中的最大电阻为 最大=滑大+L=25+5=30 此时电路中的最小电流为:小=最大=4.5V30=0.15A 在保证电路安全的情况下，灯泡两端的电压不能超过额定电压，此时电路中的电流最大，最大电流为 L=1.25W2.5V=0.5A 电流表的示数变化范围是0.15 0.5A，故 B 正确；8 C当滑动变阻器接入阻值最大时，电路中电流最小，滑动变阻器允许调节的最大阻值为 25；电路中电流最大时，滑动变阻器的最小值 最小=LL=4.5V 2.5V0.5A=4 滑动变阻器允许调节的阻值范围是4 25，故 C 错误。D 电源电压不变，电路中电流最大时，电路消耗的总功率最大，最大功率为 大=L=4.5V 0.5A=2.25W 故 D 错误。故选 B。9、如图是小王家的电能表，下列说法正确的是（）A电能表的读数为 56378kW h B这个电能表正常工作的电压为 380V C这个电能表要在 20A 的电流下才能正常工作 D小王家用电器每消耗 1 度电，电能表指示灯闪烁 1600 次 答案：D A由图可知，电能表的读数为 5637.8kW h，故 A 错误；B这个电能表正常工作的电压为 220V，故 B 错误；C该电能表的最大电流是 20A，即通过电能表的电流不能超过 20A，故 C 错误；D1600imp/(kW h)表示的是电路中每消耗 1kW h 的电能，电能表指示灯闪烁 1600 次，所以小王家用电器每消9 耗 1 度电，电能表指示灯闪烁 1600 次，故 D 正确。故选 D。10、如图，电源电压不变，定值电阻R1=20，小灯泡 L 标有“8V 4W”字样（灯丝电阻不变），电流表量程为03A。当只闭合开关 S，滑动变阻器R2的滑片 P 从b端滑动到某一位置时，变阻器连入电路中的阻值减小了16，电流表示数增大了 0.2A，此时小灯泡恰好正常发光。在保证电路安全的情况下，都正确且无漏选的一组是（）电源电压为 12V R2的最大阻值为 24 开关都闭合时，R2的最大功率为 28.8W 在电流表有示数的情况下，电路消耗的总功率最小值为 3.6W ABCD 答案：D 由于小灯泡 L 标有“8V4W”字样，所以小灯泡的额定电流为 额=额额=4W8V=0.5A 小灯泡的电阻为 L=额额=8V0.5A=16 当滑片 P 从b端滑动到某一位置时，电流表电流表示数增大了 0.2A，此时小灯泡恰好正常发光，所以滑片 P 在b端时，电路中的电流为 10 =额 =0.5A 0.2A=0.3A 当滑片 P 在b端时，电源电压为 U=Ib（RL+R2b）=0.3A（16+R2b）当滑片 P 在某一位置时，电源电压为 U=I额（RL+R2）=0.5A（16+R2b-16）由于电源电压不变，由式得 R2b=24，U=12V 故正确；开关都闭合时，R1、R2并联，小灯泡 L 被短路，电流表测干路电流。通过R1的电流为 1=1=12V20=0.6A 由于电流表量程为 03A，所以当电流表满偏时，通过滑动变阻器R2的电流最大，为 I2大=I-I1=3A-0.6A=2.4A 所以滑动变阻器R2的最大功率为 P=UI2大=12V2.4A=28.8W 故正确；当 S 闭合，S1、S2断开且滑动变阻器的滑片 P 位于b端时，电路中的电阻最大，电流最小，由分析可知，最小电流为Ib=0.3A，所以在电流表有示数的情况下，电路消耗的总功率最小值为 P小=UIb=12V0.3A=3.6W 故正确。总上，都正确，故 D 符合题意，ABC 不符合题意。故选 D。11 11、夏天到了，相比于空调，使用电风扇对身体更好些，也更节能环保。如图所示，是一款电风扇的“挡位”旋钮，当由 2 挡位调至 3 挡位时，能够吹出更强劲的风。则相较于 2 挡，下列关于 3 挡说法正确的是（）A消耗电能更多 B消耗电能更快 C消耗电能更少 D消耗电能更慢 答案：B 当由 2 档位调至 3 挡位时，能够吹出更强劲的风，表明由 2 档位调至 3 挡位后电流增大。由于电压不变，电流增大，那就意味着相同时间内做功更多（描述做功多少时要有时间限定），同理相同时间内做功更快。故 ACD错误。B 正确。故选 B。12、关于电功，下列说法不正确的是（）A电流做了多少功就有多少电能转化为其它形式的能 B电流做功的过程就是消耗电能的过程 C用电能表可以测量电流做功的多少 D电流越大，电流做功就一定越多 答案：D A根据能量守恒定律可知，电流做了多少功，就有多少电能转化为其他形式的能，故 A 正确，A 不符合题意；B电流做功的过程，就是消耗电能的过程，电流做功越多，消耗的电能就越多，故 B 正确，B 不符合题意；C电能表是用来测量电流做功的多少的仪器，可以直接用电能表测量电流做功的多少，故 C 正确，C 不符合题意；12 D由=可知，电流做功的多少与电压、电流和通电时间有关，电流越大，故电流做功不一定越多，故 D错误，D 符合题意。故选 D。13、如图所示为某同学家中的电能表的示意图，下列说法不正确的是（）A此时的读数为 8633.5kWh B家中干路中的总电流为 1A 时，该电能表不能工作 C每消耗 1kWh 的电能，电能表的转盘转 3600 圈 D转盘每转 1 圈，对应消耗的电能是 1000J 答案：B A电能表的读数：数字方框中最后一位是小数，单位是 kWh，由图可知，此时电能表的读数为 8633.5kWh，故 A 正确，不符合题意；B电能表上的“10A”表示电能表允许通过的最大电流为 10A，所以家中干路中的总电流为 1A 时，该电能表能工作，故 B 错误，符合题意；CD电能表上的 3600r/（kWh）表示电路中用电器每消耗 1kWh 电能，电能表的转盘转过 3600 圈，所以转盘每转一圈，用电器消耗的电能为 =13600kW h=13600 3.6 106J=1000J 故 CD 正确，不符合题意。故选 B。13 14、如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。闭合开关 S，将滑动变阻器的滑片从a端滑至b端，将滑动变阻器消耗的电功率与电流关系的绘制成如图乙的图像。则下列判断（）该电路的最大电流是 1A 该滑动变阻器的最大阻值是 50 该过程中电压表的示数可达 10V R0的功率变化范围为 0.414.4W A只有正确 B只有正确 C只有正确 D只有正确 答案：B 由电路图可知，闭合开关，定值电阻R0与变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图像可知，电路中的最小电流I0.2A 时，此时R1的电功率P12W，由PI2R可得，滑动变阻器的最大阻值 112=2W(0.2A)2=50 故正确；由图像可知，当电路中的电流I0.4A 时，R1的电功率P13.2W，此时R1接入电路的电阻 1=12=3.2W(0.4A)2=20 因串联电路中总电阻等于各分电阻之和，所以，由=可得，电源电压 14 UI（R0+R1）0.4A（R0+20）当电路中的电流I0.2A 时，电源的电压 UI（R0+R1）0.2A（R0+50）因电源的电压不变，所以 0.4A（R0+20）0.2A（R0+50）解得 R010 则电源电压 UI（R0+R1）0.2A（10+50）12V 当变阻器接入电路的阻值为 0 时，电路中电流最大，则电路中的最大电流=0=12V101.2A 故错误；从图中可知电路中电流的最小值为 0.2A，根据欧姆定律可知R0两端的电压最小值为 U0小I小R00.2A102V 此时电压表的示数为 U112V2V10V 故正确；电路中电流的最小值为 0.2A，最大值为 1.2A，根据PI2R可知R0的最小功率为 P0小I小2R0（0.2A）2100.4W R0的最大功率为 P0大I小2R0（1.2A）21014.4W 故R0的功率变化范围为 0.4W14.4W，故正确。15 故选 B。15、如图所示电路中，将开关 S 闭合，完全相同的灯 L1和灯 L2均发光。下列说法正确的是（）A灯 L1比灯 L2亮 B通过A点的电流大于通过B点的电流 C灯 L1的实际电功率比灯 L2的实际电功率小 D电路中AB两点间的电压等于BC两点间的电压 答案：D ABC由图可知，两个灯泡串联，两个灯泡完全相同，两个灯泡的电阻相同，串联电路中各处的电流相等，所以通过A点的电流等于通过B点的电流，由P=I2R可知两个灯泡的实际功率相同，两个灯泡亮度相同，故 ABC 错误；D由U=IR可知两个灯泡两端的电压相等，所以AB两点间的电压等于BC两点间的电压，故 D 正确。故选 D。多选题 16、如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为 3V 且保持不变，闭合开关 S 后，滑片P 从b端移动到a端的过程，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）16 AR1的电阻为 5B滑动变阻器的最大电阻为 20 C电路消耗的最大总功率为 1WD电路消耗的最小总功率为 0.6W 答案：AD 由电路图可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。A当滑片 P 在a端时，滑动变阻器接入电路中的电阻为 0 时，电路为R1的简单电路，此时电路中的电流最大，由图象可知最大电流I10.6A，由=可得，R1的电阻 1=1=3V0.6A=5 故 A 正确；B当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图象可知，最小电流I20.2A，R2两端的电压U22V，则滑动变阻器的最大阻值 2=22=2V0.2A=10 故 B 错误；C当电路中电流最大时，电路消耗的总功率最大，电路消耗的最大功率 P最大UI13V0.6A1.8W 故 C 错误；D当电路中电流最小时，电路消耗的总功率最小，电路消耗的最小功率 P最小UI23V0.2A0.6W 故 D 正确。故选 AD。17、如图所示，电源两端电压保持不变，当只断开开关 S1时，电流表的示数为1，电阻2的电功率为1，总功率为甲；当只断开开关 S2时，滑动变阻器的滑片 P 在A点时，变阻器连入电路的电阻为，此时电流表的示数17 为2，电阻2的电功率为2，总功率为乙；当只闭合开关 S 时，滑动变阻器的滑片 P 在B点时，变阻器接入电路的电阻为，电压表V1的示数为1，电压表V2的示数为2，电流表的示数为3，总功率为丙。已知：甲=9W，1:2=4:1，1:2=4:3，2:3=9:8。下列判断正确的是（）A丙=4WB:1=2:1 C1:2=7:3D:=7:5 答案：AD 当只断开开关 S1时，R1、R2串联，电路中的电流为I1，等效电路如图 1 所示：根据题意可得 1=1+2 1=122 甲=12(1+2)=9W 当只断开开关 S2时，RA、R2串联，电路中的电流为I2，等效电路如图 2 所示：18 根据题意可得 2=+2 2=222 乙=22(+2)当只闭合开关 S 时，R1、滑动变阻器、R2串联，变阻器接入电路的电阻为B，电压表 V1测量R1和RB两端的电压，电压表 V2测量RB和R3两端的电压，等效电路如图 3 所示：根据题意得 3=1+2 1=3(1+)2=3(2+)丙=32(1+2)由于1:2=4:1，所以得 12=122222=41 19 解得 12=21 由可得+21+2=21 由于1:2=4:3，所以得 12=3(1+)3(2+)=1+2+=43 由于2:3=9:8，所以得 1+2+2=98 由得 12=31，1=73，=75 故 BC 错误；D 正确；由于 2:3=9:8 所以得 13=94 由得，P丙=4W，故 A 正确。故选 AD。18、如图甲所示电路，电源两端电压保持不变，0为定值电阻，p为滑动变阻器。闭合开关 S，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，下到说法正确的是（）20 A电源两端电压为 5V B滑动变阻器的最大阻值为 50 C滑动变阻器滑片由一端移到另一端的过程中，电路总功率的最大值为 3.6W D滑动变阻器滑片由一端移到另一端的过程中，定值电阻0的电功率最大值与最小值之差为 2.5W 答案：BC 由电路图可知，R0与RP串联，电压表测RP两端的电压，电流表测电路中的电流。AB当滑动变阻器接入电路中的电阻为 0 时，电路为R0的简单电路，电路中的电流最大，由图乙可知 I最大=0.6A 由欧姆定律可得，电源电压 U=I最大R0=0.6AR0 当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知 I最小=0.1A 此时滑动变阻器的电压（最大）为 Up=5V 根据串联电路电压特点和欧姆定律，电源电压 U=I最小R0+Up=0.1AR0+5V 由于电源电压不变，根据有 0.6AR0=0.1AR0+5V 21 解之可得 R0=10 则电源电压 U=I最大R0=0.6A10=6V 由欧姆定律的变形公式，滑动变阻器的最大电阻 P=P最小=5V0.1A=50 故 A 错误，B 正确；C根据P=UI，因电源电压不变，电路的电流最大时，电路消耗的最大功率 P最大=UI最大=6V0.6A=3.6W 故 C 正确；DR0消耗的电功率最大值为 P0最大=I最大2R0 R0消耗的电功率最小值为 P0最小=I最小2R0 定值电阻R0的电功率最大值与最小值之差为 P0=P0最大-P0最小=I最大2R0-I最小2R0=(0.6A)210-(0.1A)210=3.5W 故 D 错误。故选 BC。19、图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为 3V 且保持不变。闭合开关 S 后，滑片 P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）22 AR1的电阻为 5B滑动变阻器的最大阻值是 20 C电路消耗的最大功率为 1.8WD电路消耗的最小功率为 1W 答案：AC 由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端电压，电流表测电路中电流，由串联电路电阻等比例分压可知，滑动变阻器接入电路中的阻值越大，R2两端电压越大，即电压表示数越大，电源电压不变，滑动变阻器接入电路中的阻值大，电路中的总电阻越大，由欧姆定律可得，电路中的电流越小，即电流表的示数越小。A由图乙可知，当电压表示数为 0 时，电流表示数为 0.6A，此时滑动变阻器未接入电路，只有R1接入电路，由欧姆定律可得，R1的阻值为 1=3V0.6A=5 故 A 正确；B由图乙可知，当电压表示数为 2V 时，电流表示数为 0.2A，此时滑动变阻器接入电路中的阻值最大，由欧姆定律可知，滑动变阻器的最大阻值为 2max=2V0.2A=10 故 B 错误；C由P=UI可知，电路中的电流越大，电路消耗的功率越大，由图乙可知，电路中的最大电流为I=0.6A，故可得电路消耗的最大功率为 P=UI=3V0.6A=1.8W 23 故 C 正确；D由图乙可知，电路中的最小电流为I=0.2A，故由P=UI可得，电路消耗的最小功率为 P=UI=3V0.2A=0.6W 故 D 错误。故选 AC。20、额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示。关于这三个用电器，下列判断正确的是（）A正常工作时，电热水壶比电烤箱产生的热量少 B正常工作时，电热水壶比电饭锅的功率大 C正常工作时，通过电饭锅的电流最小 D在一个月内，电热水壶消耗的电能一定最多 答案：BC A正常工作时，若工作相同时间，电热水壶比电烤箱消耗的电能多，则电热水壶比电烤箱产生的热量多，故 A错误；B正常工作时，相同时间内，电热水壶比电饭锅消耗的电能多，根据=可知，电热水壶的功率大于电饭锅的功率，故 B 正确；24 C正常工作时，用电器两端的电压相同，相同时间内，电饭锅消耗的电能最少，根据 W=UIt 可知，通过电饭锅的电流最小，故 C 正确；D工作相同时间，电热水壶消耗的电能最多，但是在一个月内，电热水壶工作的时间有可能较短，消耗的电能就不一定最多，故 D 错误。故选 BC。21、如图所示的串联电路中，定值电阻1=22，开关闭合后，电阻1、2两端电压分别为1、2，通过的电流分别为1、2，电功率分别为1、2，相同时间内做的功为1、2，以下比值正确的是（）A1:2=2:1B1:2=1:1C1:2=2:1D1:2=2:1 答案：CD A如图，电阻1、2串联，根据串联电路的电流处处相等，通过两个电阻的电流相等，即1:2=1:1，故 A 错误；B由于1=22，两个电阻两端的电压之比 12=12=12=222=21 故 B 错误；C两个电阻两端的功率之比 12=12=12=21 故 C 正确；D两个电阻相同时间内做的功之比 25 12=12=12=21 故 D 正确。故选 CD。22、深圳政府为了保证学生有安全的学习环境，在新建的学校内安装了“甲醛浓度检测器”，用于检测甲醛的浓度。如图甲所示为甲醛检测电路，电源电压恒为 3V，R1为 10 的定值电阻，R为可以感知甲醛污染指数的可变电阻，其电阻随污染指数的关系如图乙所示，污染指数对应的污染程度如表所示，则（）污染指数 污染程度 50 轻度污染 50100 重度污染 A污染指数越高，电压表示数越大 B属于轻度污染时，电压表的最大示数为 0.3V C电压表示数为 1V 时，属于中度污染 D属于中度污染时，电路中消耗的最大功率 0.225W 答案：AD 由电路图可知，开关闭合时，定值电阻R1与可变电阻R串联，电压表测R1两端的电压。A由图乙可知，污染指数越高时，可变电阻的阻值越小，电路的总电阻越小，由=可知，当电源电压一定时，总电阻越小，电路中的电流越大，根据U1=IR1可知，R1两端的电压越大，即电压表的示数越大，故 A 正确；B由表格数据可知，轻度污染时，污染指数最大为=50，由图乙可知，轻度污染时，可变电阻的最小阻值为R=50，因串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流 =总=1+=3V10+50=0.05A 26 则电压表的最大示数 U1=IR1=0.05A10=0.5V 故 B 错误；C当电压表示数为 1V 时，电路中的电流=11=1V10=0.1A 此时电路的总电阻 总=3V0.1A=30 此时可变电阻的阻值 R=R总-R1=30-10=20 由图乙可知，污染指数为 150，由表格数据可知，属于重度污染，故 C 错误；D由表格数据可知，中度污染时，污染指数最大为=100，由图乙可知，中度污染时，可变电阻的最小阻值为R=30，则电路中消耗的最大功率 大=2总=21+=(3V)210+30=0.025W 故 D 正确。故选 AD。23、如图所示，小明同学设计了一种烟雾报警装置，R0的电阻为 40，R为光敏电阻，其阻值随激光的光照强度减弱而增大。当电路中电流小于或等于 0.3A 时，烟雾报警器报警。开关 S 闭合后，当电流为 0.5A 时，光敏电阻R的电功率为 4W。下列说法正确的是（）27 A当R处的烟雾浓度逐渐减小时，电流表的示数变大 B电源电压为 24V C当电压表的示数为 16V 时，烟雾报警器报警 D当电路中电流为 0.4A 时，R消耗的电功率为 6W 答案：AC A如图，R0与R串联，当R处的烟雾浓度逐渐减小时，R的阻值变小，电路中的电流为 =+0 即电流变大，电流表的示数变大，故 A 正确；B开关 S 闭合后，当电流为 0.5A 时，光敏电阻R的电功率为 4W，R0两端的电压为 0=0=0.5A 40=20V 光敏电阻R两端的电压为=4W0.5A=8V 则串联电路中电源电压为 =0+=20V+8V=28V 故 B 错误；C如图串联电路中，电压表测量R两端的电压，当电压表的示数为 16V 时，R0两端的电压为 0=28V 16V=12V 28 电路中的电流为=00=12V40=0.3A 烟雾报警器报警，故 C 正确；D当电路中电流为 0.4A 时，R0两端的电压为 0=0=0.4A 40=16V R两端的电压为=0=28V 16V=12V R消耗的电功率为=12V 0.4A=4.8W 故 D 错误。故选 AC。24、如图所示，电源电压为 4.5V 保持不变，电压表量程选择“03V”，电流表量程选择“00.6A”，滑动变阻器R规格为“20 1A”，小灯泡 L 上标有“2.5V 1.25W”字样（忽略灯丝电阻的变化）。闭合开关 S，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，下列说法中正确的是（）A电路中的最大电流为 0.6A B滑动变阻器阻值接入电路的阻值范围为 410 C电路的最小功率为 1.35W D滑动变阻器消耗的最大功率为 0.9W 29 答案：BC A由图可知，小灯泡、滑动变阻器、电流表三者串联，电压表测量滑动变阻器电压，小灯泡 L 上标有“2.5V 1.25W”字样，则小灯泡的额定电流为 额=额额=1.25W2.5V=0.5A 则流过小灯泡的电流不能超过 0.5A，且由题干可知，流过电流表的电流不能超过 0.6A，流过滑动变阻器的电流不能超过 1A，根据串联电路电流规律可知，电路中电流最大为 0.5A，故 A 错误；B由小灯泡 L 上标有“2.5V 1.25W”字样可知，小灯泡的电阻为 L=(额)2额=(2.5V)21.25W=5 当电压表示数为 3V 时，滑动变阻器连入电路中的阻值最大，此时灯泡两端的电压为 L 滑4.5V 3V1.5V 电路中的最小电流为 小LL=1.5V5=0.3A 滑动变阻器连入电路中的最大阻值为 大=滑小=3V0.3A=10 灯泡正常发光时，电流最大，则电路的总电阻最小；滑动变阻器两端的电压为 滑=额=4.5V 2.5V=2V 滑动变阻器连入电路中的最小阻值为 小=滑额=2V0.5A=4 所以滑动变阻器的阻值变化范围是 410，故 B 正确；30 C当电路中电阻最大时，电路的功率最小，由 B 选项可知，滑动变阻器的最大值为 10，则电路的最小功率为 小=2=2L+大=(4.5V)25+10=1.35W 故 C 正确；D滑动变阻器的功率为 滑=2滑=(L+滑)2滑=2(L+滑)2滑=2(L 滑)2滑+4L=(4.5V)2(5 滑)2滑+4 5 由该式可知，当滑动变阻器阻值为 5 时，滑动变阻器的功率最大，带入求得滑动变阻器的最大功率为 1.0125W，故 D 错误。故选 BD。25、测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，0为定值电阻，R是光敏电阻，电源电压为 3V。闭合开关 S，无人通过时，电压表示数为 2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为 10，电压表示数变为 2V，装置计数一次。下列说法正确的是（）A有人通过，0的电流变小 B有人通过，电路总功率变小 C无人通过，R的阻值为 25D无人通过，0的功率为 0.2W 答案：C AB由题意可知，有人通过时R两端的电压减小，由串联电路的电压特点可知，R0两端的电压增大，0为定值电阻，由=可知，R0的电流变大，又因为串联电路电流处处相等，因此电路中的电流变大，由由P=UI可知，电源电压一定，有人通过时，电路中的电流变大，电路的总功率变大，故 AB 错误；C有人通过时，光敏电阻阻值变为 10，电压表示数变为 2V，此时电路中电流 31 有=有=2V10=0.2A 由串联电路的电压特点可知，此时R0两端的电压 U0有=U-UR有=3V-2V=1V R0的阻值 0=0 有有=1V0.2A=5 无人通过时，电压表示数为 2.5V，由串联电路的电压特点可知，此时R0两端的电 U0无=U-UR无=3V-2.5V=0.5V 此时电路中电流 无=无无=0.5V5=0.1A 由欧姆定律可知，R的阻值 无=无无=2.5V0.1A=25 故 C 正确；D由串联电路的电流特点可知，通过无人通过，R0的电流为 0.1A，此时R0的功率 =0 无20=（0.1A）2 5=0.05W 故 D 错误。故选 C。填空题 26、如图所示电路中，电源电压恒为 4.5V，灯 L 标有“3V 0.9W”，滑动变阻器R上标有“30 1A”的字样，电压表量程为 03V，电流表的量程为 00.6A，则灯泡正常工作时的电流为_A，此时通电 1min 滑动变阻器产32 生的热量为_J。为了保证电路中各元件安全工作，滑动变阻器连入电路的阻值范围是_（灯丝电阻保持不变）。答案：0.3 27 520 1灯 L 标有“3V 0.9W”，则灯泡正常工作时的电流 =额额=0.9W3V=0.3A 2当灯泡正常工作时，电路中电流为 0.3A，滑动变阻器的电压 滑=电源 额=4.5V 3V=1.5V 此时通电 1min 滑动变阻器产生的热量 滑=滑=1.5V 0.3A 1 60s=27J 3当灯泡正常工作时，电路中电流为 0.3A，所以电路中电流不能超过 0.3A，则此时滑动变阻器的阻值 滑最小=滑最大=1.5V0.3A=5 电压表测量滑动变阻器的电压，电压表量程为 03V，则U滑最大=3V，此时灯泡的电压为 1.5V，灯 L 标有“3V 0.9W”，则灯泡阻值=(额)2=(3V)20.9W=10 此时电路中电流=1.5V10=0.15A 则此时滑动变阻器的阻值 33 滑最大=滑最大=3V0.15A=20 所以滑动变阻器的阻值范围为 520。27、某电能表的表盘上标有“1600imp/(kWh)”的字样，将铭牌上标有“220V 1210W”字样的电热水器接在家庭电路中，只让它单独工作 6min，这段时间内电能表的指示灯闪烁了 160 次，则该电热水器在上述时间内实际消耗的电能为_kW h，该电路的实际电压为_V。答案：0.1 200 11600imp/(kW h)表示电能表指示灯每闪烁 1600 次，电路消耗的电能为 1kW h，电能表的指示灯闪烁 R=U 2 额P 额=(220V)21210W=40，次消耗的电能 =1601600kW h=0.1kW h 2电热水器的实际功率 =0.1kW h660h=1kW=1000W 因为电热水器的额定电压和额定功率分别为U额=220V，P额=1210W，由=2可得，电热水器的电阻 =额2额=(220V)21210W=40 由=2可得 2=1000W 40 解得实际电压U实=200V。28、二极管具有单向导电性，硅二极管正向导通时，其两端电压为 0.7V。如图所示，将一个硅二极管和阻值为23 的定值电阻串联，闭合开关，二极管导通，电流表的示数为 0.1A。则定值电阻两端的电压为_V，电功率为_W；电源电压为_V。34 答案：2.3 0.23 3 1一个硅二极管和阻值为 23 的定值电阻串联，电流处处相等，定值电阻两端的电压为 定=定=0.1A 23=2.3V 2定值电阻的电功率为 定=定定=2.3V 0.1A=0.23W 3电源电压为 =二极管+定=0.7V+2.3V=3V 29、一个“18V 6W”的灯泡，如果接在 24V 的电路中，为使其正常发光，需串联一个_欧的电阻，该电阻消耗的功率为_瓦。答案：18 2 1已知灯泡正常发光时两端的电压为UL=18V，电源电压为U=24V，由串联电路的电压特点可知串联电阻两端的电压 UR=U-UL=24V-18V=6V 由P=UI可知灯泡正常发光时的电流 L=LL=6W18V=13A 即电路中的电流 =L=13A 由=可知串联电阻的阻值 35 =R=6V13A=18 2该电阻消耗的电功率 =R=13A 6V=2W 30、将标有“24V 12W”的小灯 L1和“12V 12W”的小灯 L2并联接入电路中，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是_A，两灯消耗的实际总功率为_W；若将两灯串联接入电路时，允许加在它们两端的最高电压是_V，（忽略灯丝电阻的变化）。答案：1.25 15 30 12由小灯 L1“24V 12W”可得 L1的额定电流和电阻 1=11=12W24V=0.5A 1=11=24V0.5A=48 小灯 L2“12V 12W”可得 L2的额定电流和电阻 2=22=12W12V=1A 2=22=12V1A=12 两灯泡并联接入电路中，并联电路中各支路两端的电压等于电源电压，要让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则电源电压为 12V；灯泡 L2正常发光，电流为 1A；灯泡 L1的电流为 1=01=12V48=0.25A 则干路电流为 干=1+2=0.25A+1A=1.25A 实际总功率为 36 =0干=12V 1.25A=15W 3将两灯串联接入电路时，串联电路中电流处处相等，考虑到电路安全，允许的电流为 0.5A，则允许加在它们两端的最高电压为 0=（1+2）=0.5A（48+12）=30V
