时频分析报告.pptx

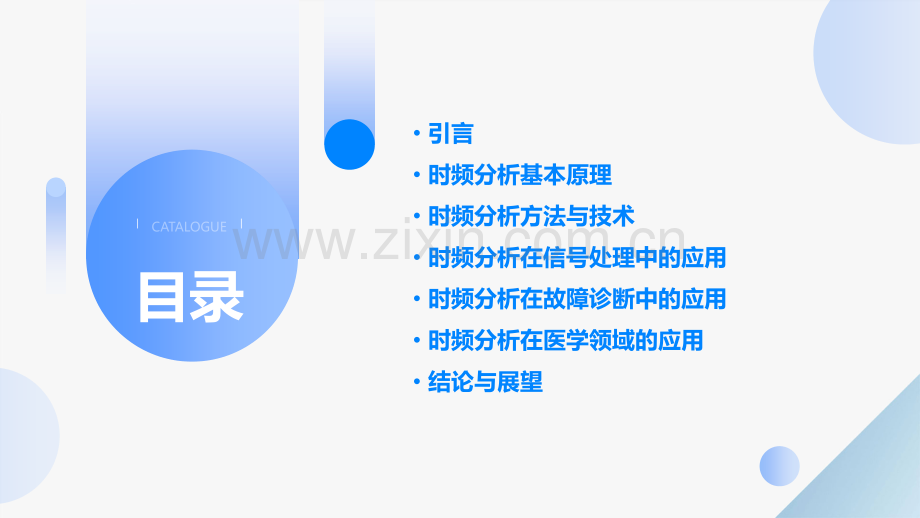

时频时频分析分析报报告告CATALOGUE目录引言时频分析基本原理时频分析方法与技术时频分析在信号处理中的应用时频分析在故障诊断中的应用时频分析在医学领域的应用结论与展望引言引言01目的本报告旨在分析特定时间段内信号的时频特性，为相关领域的研究和应用提供有价值的参考信息。背景随着信号处理技术的发展，时频分析在通信、雷达、声学等领域的应用越来越广泛。通过时频分析，可以揭示信号在不同时间和频率上的能量分布特性，进而提取出信号的重要特征。报告目的和背景本报告主要关注过去一年内的信号时频特性。时间范围频率范围信号类型分析涉及的频率范围从低频到高频，涵盖了大部分应用场景。报告将针对不同类型的信号进行时频分析，包括但不限于正弦波、方波、调幅波、调频波等。030201报告范围时频时频分析基本原理分析基本原理02直接观察信号随时间变化的波形，了解信号的基本特征和动态行为。时间波形分析从时间波形中提取有用的时域参数，如峰值、均值、方差等，用于描述信号的统计特性和时变特性。时域参数提取时域分析将信号从时间域转换到频率域，研究信号在不同频率下的幅度和相位特性。从频谱中提取有用的频域参数，如主频、带宽、频率分布等，用于描述信号的频率特性和频谱结构。频域分析频域参数提取频谱分析时频分析定义时频分析是一种将一维时间信号映射到二维时频平面上的分析方法，旨在同时揭示信号的时域和频域特性。时频分析意义对于非平稳信号，传统的时域或频域分析方法难以全面揭示其特性。时频分析能够提供更丰富的信号特征信息，有助于更准确地理解和描述信号。同时，时频分析在信号处理、通信、生物医学等领域具有广泛的应用价值。时频分析概念及意义时频时频分析方法与技分析方法与技术术0303应用语音信号处理、音乐分析、雷达信号处理等。01原理通过滑动窗口在信号上移动，对每个窗口内的信号进行傅里叶变换，得到信号的时频表示。02特点简单直观，计算效率高，但窗口大小和形状对结果影响较大。短时傅里叶变换（STFT）通过伸缩和平移小波基函数，对信号进行多尺度分析，得到信号的时频表示。原理具有多分辨率特性，能够自适应地分析信号的局部特性。特点图像处理、地震信号处理、生物医学信号处理等。应用小波变换（WT）原理基于信号的瞬时自相关函数，通过傅里叶变换得到信号的时频表示。特点具有较高的时频分辨率，能够反映信号的瞬时频率变化。应用非平稳信号处理、雷达信号处理、通信信号处理等。Wigner-Ville分布（WVD）希尔伯特-黄变换（HHT）01通过经验模态分解（EMD）将信号分解为多个固有模态函数（IMF），再对每个IMF进行希尔伯特变换得到时频表示。适用于非线性、非平稳信号的分析。S变换02结合短时傅里叶变换和小波变换的优点，具有多分辨率特性和良好的时频聚焦性。适用于地震信号处理、生物医学信号处理等。时频分布03基于信号的时频联合概率密度函数，描述信号在不同时间和频率上的能量分布。常见的时频分布有Cohen类时频分布、仿射类时频分布等。适用于雷达信号处理、通信信号处理等。其他时频分析方法时频时频分析在信号分析在信号处处理中的理中的应应用用04通过时频分析提取语音信号的特征参数，用于语音合成和语音转换。语音合成利用时频分析对语音信号进行特征提取和分类，实现语音识别和说话人识别。语音识别通过时频分析去除语音信号中的噪声和干扰，提高语音质量和清晰度。语音增强语音信号处理图像压缩利用时频分析对图像信号进行稀疏表示和压缩编码，降低存储和传输成本。图像增强通过时频分析对图像信号进行滤波和去噪处理，提高图像质量和视觉效果。图像特征提取利用时频分析提取图像信号中的特征信息，用于图像分类、识别和检测等任务。图像信号处理信道估计与均衡利用时频分析对通信信道进行估计和均衡处理，提高通信质量和可靠性。多径效应抑制通过时频分析抑制通信信号中的多径效应，减少信号失真和误码率。信号调制与解调通过时频分析实现信号调制和解调，完成信息的传输和接收。通信信号处理地震信号处理通过时频分析对地震信号进行特征提取和分类识别，用于地震预警和灾害评估。音乐信号处理利用时频分析对音乐信号进行分解和合成处理，实现音乐创作、编辑和播放等功能。生物医学信号处理利用时频分析对生物医学信号（如心电图、脑电图等）进行处理和分析，辅助医学诊断和治疗。其他领域应用时频时频分析在故障分析在故障诊诊断中的断中的应应用用05旋转机械故障诊断利用时频分析技术对旋转机械的振动信号进行分析，可以有效识别出轴承、齿轮等关键部件的故障特征，如频率成分的变化、调制现象等。往复机械故障诊断往复机械的振动信号具有非线性和非平稳性，时频分析能够揭示其内部激励与响应之间的关系，从而准确判断故障类型和严重程度。液压系统故障诊断液压系统故障往往表现为压力、流量等参数的异常波动，时频分析可以捕捉这些瞬态特征，为故障定位和原因分析提供依据。机械故障诊断电机故障诊断电机的故障通常会引起电流、电压等电信号的异常变化，时频分析能够提取这些信号中的故障特征频率，进而判断电机是否存在匝间短路、转子断条等故障。变压器故障诊断变压器内部故障会导致油中溶解气体的变化以及局部放电等现象，时频分析可以检测这些微弱信号，实现变压器故障的早期预警和定位。开关设备故障诊断开关设备的故障往往表现为接触电阻增大、电弧烧蚀等现象，时频分析可以捕捉这些瞬态过程中的特征信息，为开关设备的状态评估和故障诊断提供依据。010203电气设备故障诊断其他设备故障诊断轨道交通设备的运行安全至关重要，时频分析可以对列车运行过程中的振动、声音等信号进行实时监测和分析，及时发现潜在故障并预警。航空航天设备故障诊断航空航天设备的故障具有极高的风险性，时频分析技术能够处理复杂的非平稳信号，有效识别飞行器结构裂纹、发动机异常等故障。工业机器人故障诊断工业机器人的故障会影响生产线的正常运行，时频分析可以对机器人关节振动、电流等信号进行分析，实现机器人故障的在线诊断和预防。轨道交通设备故障诊断时频时频分析在医学分析在医学领领域的域的应应用用06心电图分析心率变异性是指心率间期的微小波动。通过时频分析，可以揭示心率变异性的内在规律，为心脏自主神经功能的评估提供依据。心率变异性分析通过时频分析，可以准确地检测出心电图中的心律失常现象，如心动过速、心动过缓等。心律失常检测心肌缺血时，心电图中的ST段会发生改变。利用时频分析技术，可以对ST段进行精确的定位和定量分析，从而辅助心肌缺血的诊断。心肌缺血诊断脑电图分析睡眠分期睡眠过程中，脑电图会呈现出不同的波形特征。通过时频分析，可以对睡眠过程进行精确的分期，有助于深入了解睡眠的生理机制和睡眠障碍的诊断。癫痫检测癫痫患者的脑电图中会出现异常的放电现象。利用时频分析技术，可以准确地检测出这些异常放电，为癫痫的诊断和治疗提供重要依据。脑功能评估时频分析可以揭示脑电图中的不同频率成分与脑功能之间的联系，从而为脑功能的评估和脑疾病的诊断提供有力支持。肌电图分析肌电图是记录肌肉活动时电信号变化的一种检查方法。通过时频分析，可以准确地提取肌电图中的特征信息，为肌肉疾病的诊断和治疗提供依据。胃电图是记录胃部电活动的一种检查方法。利用时频分析技术，可以对胃电图进行深入的分析，有助于了解胃部疾病的生理机制和诊断。血压波动性是指血压在短时间内的变化程度。通过时频分析，可以揭示血压波动性的内在规律，为高血压等心血管疾病的诊断和治疗提供重要依据。胃电图分析血压波动性分析其他生物医学信号分析结论结论与展望与展望07时频分析方法在信号处理领域具有重要地位，能够有效提取非平稳信号的时频特征。通过对比分析不同时频分析方法的性能，发现各自具有独特的优缺点，应根据实际需求选择合适的方法。针对实际信号的处理结果，验证了所提时频分析方法的有效性和优越性。研究结论总结深入研究更高性能的时频分析方法，提高对复杂信号的处理能力。结合人工智能等先进技术，实现时频分析方法的自动化和智能化。探索时频分析方法在更多领域的应用，如生物医学、机械故障诊断等。推动时频分析方法的标准化和规范化，为实际应用提供更为可靠的支撑。未来研究方向展望THANKS.
