1、一、填空题1.已知图中 Ui=2V,U2=-8V,则 Ub=-10 o(ZZI-A B2.电路的三种工作状态是 通路、断路、短路。3.有三个6 Q的电阻，若把它们串联，等效电阻是 18 Q；若把它们并联，等效电阻2。；若两个并联后再与第三个串联，等效电阻是 9。4.用电流表测量电流时，应把电流表 串联 在被测电路中;用电压表测量电压时，成把电压表与被测电路 并联。5.电路中任意一个闭合路径称为 回路；三条或三条以上支路的交点称为节点。6.电路如图所示，设 U=12V l=2A、R=6Q,贝U L k-24 V。7.宜流电路如图所示，R所消耗的功率为2W则R的阻值应为二Q。8.电路中电位的参考点

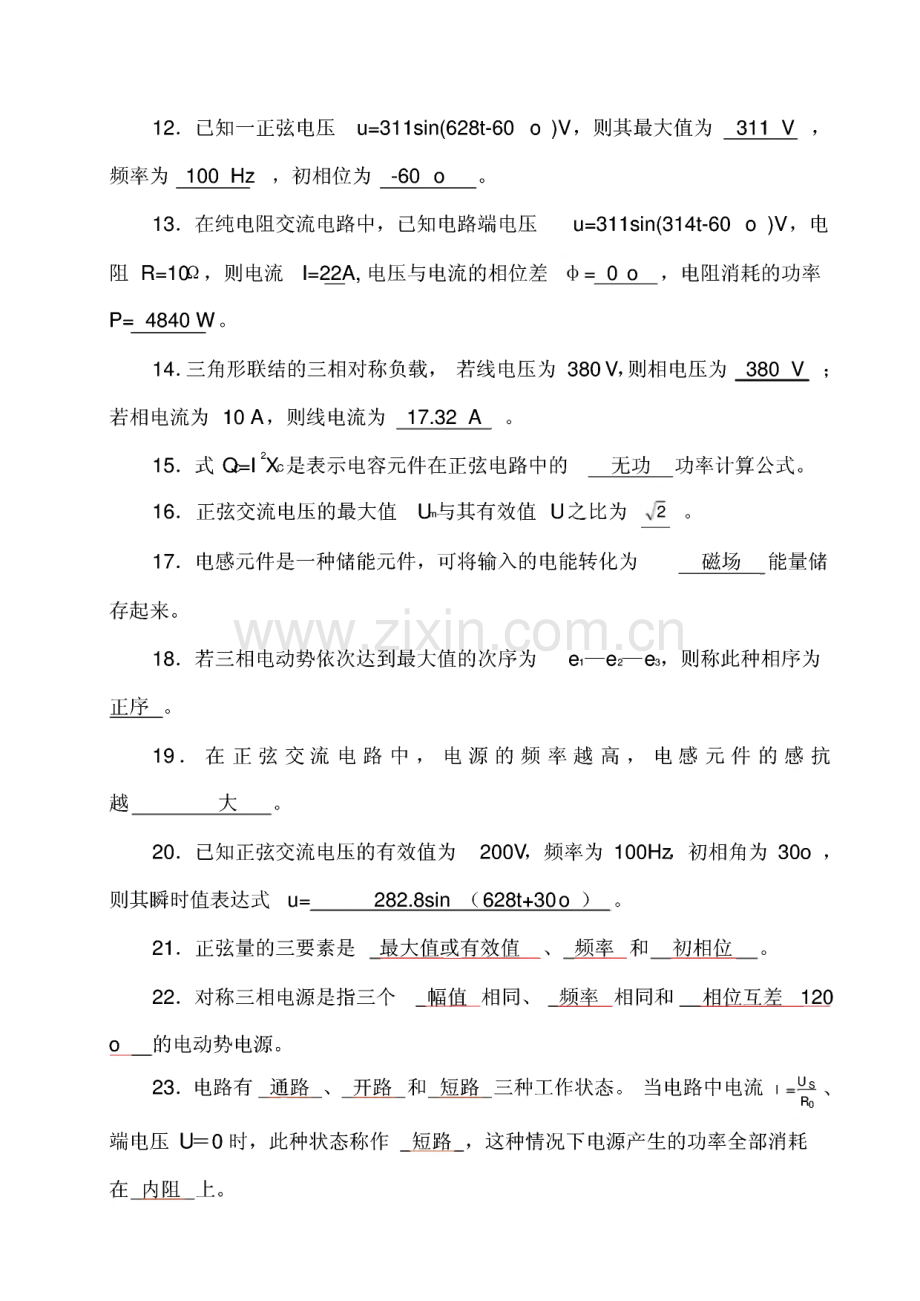

2、发生变化后，其他各点的电位 均发生变化9.在直流电路中，电感可以看作 短路，电容可以看作 断路。9.我国工业交流电采用的标准频率是 50 Hz o10.三相对称负载作三角形联接时，线电流 II与相电流Ip间的关系是:I P=3|Lo11.电阻元件是 耗 能元件,电容元件是能元件。12.已知一正弦电压 u=311sin(628t-60 o)V,则其最大值为 311 V,频率为100 Hz,初相位为-60 0 o13.在纯电阻交流电路中，已知电路端电压 u=311sin(314t-60 o)V,电 阻R=10Q,则电流1=缪，电压与电流的相位差0 o,电阻消耗的功率 P=4840 Wo14.三角形
3、联结的三相对称负载，若线电压为380 V,则相电压为380 V；若相电流为10 A,则线电流为17.32 A o15.式 的Xc是表示电容元件在正弦电路中的 无功 功率计算公式。16.正弦交流电压的最大值 5与其有效值U之比为 3o17.电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。18.若三相电动势依次达到最大值的次序为 ei-e2-e3,则称此种相序为正序。19.在正弦交流电路中，电源的频率越高，电感元件的感抗 越 大。20.已知正弦交流电压的有效值为 200V,频率为100Hz初相角为30o,则其瞬时值表达式 u=282.8sin(628t+30。)。21.正弦量的三
4、要素是最大值或有效值、频率和初相位。22.对称三相电源是指三个 幅值 相同、频率 相同和 相位互差1200的电动势电源。23.电路有 通路、开路 和 短路 三种工作状态。当电路中电流=三、Ro 端电压u=o时，此种状态称作 短路，这种情况下电源产生的功率全部消耗 在内阻上。24.表征正弦交流电振荡幅度的量是它的 最大值；表征正弦交流电随时间变化快慢程度的量是 角频率3;表征正弦交流电起始位置时的量称为 它的初相。25.在R L C串联电路中，已知电流为 5A电阻为30Q,感抗为40Q,容抗为80。，那么电路的阻抗为 50。,该电路为 容 性电路。电路中吸收 的有功功率为750W,吸收的无功功率
5、为 WOOvar o26.对称三相负载作Y接，接在380V的三相四线制电源上。此时负载 端的相电压等于 5倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0_o27.铁磁材料分为 软磁 材料、硬磁 材料利 矩磁 材料三种。28.变压器除了可以改变 交变电压、交变电流 之外还可以用来变换 阻抗。29.接触器的电磁机构由 吸引线圈、静铁心 和 动铁心 三部分组成。30.变压器运行中，绕组中电流的热效应所引起的损耗称为 铜 损耗;交变磁场在铁心中所引起的 磁滞 损耗和 涡流 损耗合称为 铁 损耗。31、上形降压启动是指电动机启动时，把定子绕组接成 Y形,以降 低启动电压，限制启动电流，待电动机
6、启动后，再把定子绕组改接成 形，使电动机全压运行。这种启动方法适用于在正常运行时定子绕组作 形 连接的电动机。32.异步电动机的旋转磁场方向与通入定子绕组中三相电流的 相序 有关。异步电动机的转动方向与旋转磁场的方向 相同。旋转磁场的转速决定于旋转磁场的磁极对数和电源频率。33.熔断器在电路中起 短路 保护作用;热继电器在电路中起 过载 保 护作用。34.三相异步电动机主要由 定子 和 转子 两大部分组成。电机的铁心是由相互绝缘的 硅钢 片叠压制成。电动机的定子绕组可以联接成 三角形或星形两种方式。35.在R L串联电路中，U16V,11=12V,则总电压为 201。36.已知电流 i1=20
7、 x2sin(314t+300)A,i2=30v 2sin(314t-20)A o 则电流 i 1 的 相位超前电流i 2的相位。37.在电路中把非电能转换成电能的设备称为 电源。把电能转换成非电能的设备则称为负载。38.电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路 中电流将增加。39.在低压系统中，中线不允许断开,因此不能安装保险丝和开关。40.三相变压器的额定电压，无论原方或副方的均指其 线电压；而原方和副方的额定电流均指其 线电流。41.电动机常用的两种降压起动方法是 丫-A降压 起动和 自耦补偿器降 压起动。42.转差率是分析异步电动机运行情况的一个重要参数。转子转速越接
8、 近磁场转速，则转差率越上。对应于最大转矩处的转差率称为 临界转差率。43.降压起动是指利用起动设备将电压适当 降低 后加到电动机的定子 绕组上进行起动,待电动机达到一定的转速后，再使其恢复到 额定电压情况下正常运行。44.异步电动机的调速可以用改变 变极、变频和变转差率三种方 法来实现。45.多地控制线路的特点是：起动按钮应 并联 在一起,停止按钮应 串 联在一起。46.磁滞性是指 铁磁材料中的磁感应强度变化滞后于磁场强度变化的性 质。47.对于连续运转的电动机，其额定功率应 大于或等于 生产机械的功 率。48.所谓电器的保护接地是指 在电源中性点不接地的供电系统中，将电 器设备的金属外壳与
9、接地体可靠连接。49.加在二极管上的正向电压大于死区电压时，二极管 导通；加反向 电压时，二极管截止。50.NPIW三极管工作在放大区时，电位最高的是集电极，电位最低的是 发射极。51.二极管最重要的特性是 单向导电性。52.半导体二极管导通的条件是加在二极管两端的正向电压比二极管的 死区电压高（或大）。53.半导体的导电能力随着温度的升高而 增加。54.PN结的单向导电性指的是PN结上偏置时导通，反向 偏置时截止的特性。55.晶体三极管有两个PN结，分别是 发射结 和 集电结，分三个区域 集电 区、基 区和 发射 区。晶体管的三种工作状态是 放大状态、饱和 状态和截止。56.三极管输入特性曲
10、线指的是 Ue为一定时，讨论I2和Ube之间的关 系。57.在定量分析放大电路的工作性能时，通常采用图解法和 微变等效电 路法。58.稳压管工作在特性曲线的 反向击穿 区。59.物质按导电能力强弱可分为 垂体、绝缘体 和产导体60.本征半导体掺入微量的三价元素形成的是卫型半导体，其多子为二 穴。61.稳压管是一种特殊物质制造的 接触型硅二极管,工作在特性曲线的反向击穿区。62.理想运放同相输入端和反相输入端的“虚短”指的是 同相输入端与反相输入端两点电位相等，在没有短接的情况下出现相当于短接时 的现象。63.放大电路应遵循的基本原则是：发射 结正偏;集电 结反偏。64.将放大器湛出值号的全部或
11、部分通过某种方式回送到输入端，这 部分信号叫做 反馈 信号。使放大器净输入信号减小，放大倍数也减小的反 馈，称为负反馈;使放大器净输入信号增加，放大倍数也增加的反馈，称 为 正 反馈。放大电路中常用的负反馈类型有 并联电压 负反馈、串联电压 负反馈、并联电流负反馈和串联电流负反馈。65.射极输出器具有 电压放大倍数 恒小于1、接近于1,输入佶号 和 输出信号同相,并具方输入电阻高和输出电阻低的特点。66.一个NPKE极管发射结和集电结都处于正偏，则此三极管处于 逸和 状态；其发射结和集电结都处于反偏时，此三极管处于 截止状态;当发射 结正偏、集电结反偏时，三极管为 放大状态。67.理想运算放大
12、器工作在线性区时有两个重要特点：一是差模输入电 压相同，称为“虚短”；二是输入电流 为零，称为“虚断”。68.硅晶体管和楮晶体管工作于放大状态时，其发射结电压 Ue分别为0.7 V 和 0.3 V。69.MOS管在不使用时应避免 栅 极悬空,务必将各电极短接。70.放大器输出波形的正半周削顶了，则放大器产生的失真是 截止 失真，为消除这种失真，成将静态工作点 上移。71.集成运放有两个输入端，称为 同相 输入端和 反相 输入端,相应 方同相输入、反相输入和双端输入三种输入方式。72.放大电路有两种工作状态，当11=0时电路的状态称为 静态 态,有 交流信号u输入时，放大电路的工作状态称为 动态
13、态。在动态态情况下,晶体管各极电压、电流均包含 直流静 态分量和 交流动 态分量。放大器的输入电阻越上，就越能从前级信号源获得较大的电信号；输出电阻越 小，放大器带负载能力就越强。73.放大电路为稳定静态工作点，应该引入 直流 负反馈;为提高电路的输入电阻，应该引入串联负反馈;为了稳定输出电压，应该引入电压负 反馈。74.根据在本征半导体中掺入的杂质不同，可把杂质半导体分为：P型半导体和 N型半导体两大类。75.数字电路中，逻辑变量的佰只方两个。76.在正逻辑的约定下，“1表示电平，“0”表示电平。77.最简与或表达式是指在表达式中 与项 最少,口 变量个数 也最少。78.在放大电路中，负反馈
14、可分为四种组态，分别为：电压串联负反馈电压并联负反馈电流串联负反馈电流并联负反馈。79.组合逻辑电路的输出仅与 输入的状态 有关。80.3线一8线译码器的输入佶号是 二进制代码。81.时序逻辑电路的输出不仅与该电路当前的蒯2：信号有关，还与 电路原来的状态有关。82.三极管输出特性曲线指的是基极电流为一定时，讨论 I。和 出 之间的关系。83.求和运算是利用运算放大器工作在 线性 区的特性来工作的。84.组合逻辑电路的基本组成单元是 门电路。85.JK触发器具有置1、置0、保持和翻转的功能。86.组合逻辑电路当前的输出变量状态由输入变量的组合状态来决定，与原来状态 无关。87.共阳极的数码管输
15、入信号的有效电平是 低 电平。88.在逻辑中的“1”和“0”用来表示“真”和“假，“高”和“低”。89.时序逻辑电路主要包含 计数器 和 寄存器 两大类型,其原理电路由触发器和门电路构成。90.D触发器具有 置0和 置1的功能。91.移位寄存器可分为右移移位寄存器、左移移位寄存器和双向移位寄存器。92.如果放大电路的静态基极电流太大，会产生 饱和 失真。93.射极输出器中，输入电压和输出电压的相位是 同相。94.若整流变压器付边电压有效值为 U,则单相桥式全波整流电路输出 的平均电压11=0.9 U,二极管承受的最高反向工作电压 Um=V2 o95.不加滤波器的由理想二极管组成的单相桥式整流电
16、路的输出电压平 均值为9V,则输入正弦电压有效值应为 10V o96.稳压二极管一般要串 限流电阻 进行工作的。97.运算放大器是一种 直接 耦合的多级放大器。98.触发器两个输出端的逻辑状态在正常情况下总是 互非。99.时序逻辑电路的输出不仅取决于当时的输入，而口与电路的 原来输 出状态方关。二、判断题1.理想电流源输出恒定的电流，其输出端电压由内电阻决定。（错）2.因为正弦量可以川相量来表示，所以说相量就是正弦量。（错）3.电压三角形是相量图，阻抗三角形也是相量图。（错）4.中线的作用就是使不对称 Y接负载的端电压保持对称。（对）5.互感器既可用于交流电路又可用于直流电路。（错）6.自耦变
17、压器由于原副边有电的联系，故不能作为安全变压器使用。（对）7.电动机的额定功率是指电动机轴上输出的机械功率。（对）8.一个1/4WJ00Q的金属膜电阻，能够接在50V电源上使用。（错）9.三相对称电路中，负载作星形联接时，I.=v3l po（错）10.电阻、电流和电压都是电路中的基本物理量。（错）11.电压是产生电流的根本原因。因此电路中有电压必有电流。（错）12.正弦量的三要素是指最大值、角频率和相位。（错）13.负载作星形联接时，必有线电流等于相电流。（对）14.一个实际的电感线圈，在任何情况下呈现的电特性都是感性。（错）15.正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。（错）1
18、6.电感元件的正弦交流电路中，消耗的有功功率等于零。（对）17.正弦交流电路的视在功率等于有功功率和无功功率之和。（错）18.中线不允许断开，因此不能安装保险丝和开关。（对）19.互感器既可用于交流电路又可用于直流电路。（错）20.变压器是依据电磁感应原理工作的。（对）21.电机、电器的铁心通常都是用软磁性材料制成。（对）22.自耦变压器由于原副边有电的联系，所以不能作为安全变压器使用。（对）23.感应电动势的极性始终保持一致的端子称为同名端。（对）24.变压器的原绕组就是高压绕组。（错）25.电动机的电磁转矩与电源电压的平方成正比。（对）26.起动电流 会随着转速的升 高而逐渐减小，最后达到
19、稳定值。（对）27.电动机正常运行时，负载的转矩不得超过最大转矩，否则将出现堵转现象。（对）28.电动机的转速与磁极对数有关，磁极对数越多转速越高。（错）29.采用多地控制时，起动按钮应串联在一起，停止按钮应并联在一起。（错）30.接触器的辅助常开触头在电路中起自锁作用，辅助常闭触头起互锁作用。（对）31.三相异步电动机在满载和空载下起动时，起动电流是一样的。（错）32.“虚短”就是两点并不真正短接，但具有相等的电位。（对）33.“虚地”是指该点与接地点等电位。（对）34.二极管若工作在反向击穿区，一定会被击穿。（错）35.晶体管可以把小电流放大成大电流。（对）36.在P型半导体中，空穴是多数
20、载流子，电子是少数载流子。（对）37.晶体管可以把小电压放大成大电压。（错）38.放大电路一般采用的反馈形式为负反馈。（对）39.射极支路接入电阻 区的目的是为了稳定静态工作点。（对）40.射极输出器的电压放大倍数等于 1,因此它在放大电路中作用不大。（错）41.分压式偏置共发射极放大电路是能够稳定静态工作点的一种放大器。（对）42.集成运放未接反馈电路时的电压放大倍数称为开环电压放大倍数。（对）43.“虚短”就是两点并不真正短接，但具有相等的电位。（对）44.“虚地”是指该点与接地点等电位。（对）45.JK触发器可完成：保持、置0、置1、翻转四种功能。（对）46.“与非”门逻辑表达式为：见0
21、得1,全1得0。（对）47.因为 A+A B=M A B=0（错）48.组合逻辑电路的输出状态仅取决于输入信号状态。（对）49.R S触发器没有不确定的输出状态。（错）50.在N型半导体中，空穴是多数载流子，电子是少数载流子。（错）51.译码电路的输出量是二进制代码。（错）52.二极管两端加上正向电压就一定会导通。（错）53.晶体管可以把小电流放大成大电流。（对）54.编码器、译码器为组合逻辑电路。（对）55.仅具有保持和翻转功能的触发器是R S触发器。（错）56.同步时序逻辑电路中各触发器的时钟脉冲CP是同一个信号。（对）三、选择题1.电位和电压相同之处是（C）。A.定义相同 B.方向一致
22、C.单位相同 D.都与参考点有关2.两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是(A)A.4：1 B.1：4 C.1：2 D.2：13.有一段16。的导线，把它们对折起来作为一条导线用，其电阻是(C)。A.8Q B.16。C.4QD.32。4.电路中两点间的电压高，则（B）oA.两点的电位高 B.两点间的电位差大C.两点的电位一定为正 D.两点的电位一定为负5.一个由线性电阻构成的电器，从 220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（A）。A.250WB.500WC.1000WD.2000W6.图示电路中，A、B端电压U=(A)oA.-2
23、V B.-1V C.2V D.3V10 Q A4V题4图7.电路如图所示，如果电阻 R增大，则电流表。的读数（A）。A.增大 B.减小 C,不变 D.不定8.图a）所示电路的戴维南等效电路为图 b）中的（D）o9.下图中电流I为（A）oA.1A B.2A C-1AD-2A10.基尔霍夫电压定律、电流定律（A）。A.与电路结构有关，与元件性质无关B.与电路结构有关，与元件性质也有关C.与电路结构无关，与元件性质有关D.与电路结构无关，与元件性质也无关11.某电阻元件的额定数据为“1KQ、2.5W”，正常使用时允许流过的最大电流为（A）。A.50mA B.2.5mA C.250mA12.有“220
24、V、100W 220V 25W白炽灯两盏，串联后接入 220V交流 电源，其亮度情况是(B)oA.100VW泡最亮 B.25VW泡最亮 C.两只灯泡一样亮13.将额定值为220V、100W的灯泡接在110V电路中，其实际功率为(C)oA.100W B.50W C.25W D.12.5W14.某感性负载的功率因数为 0.5,接在220V正弦交流电源上，电流为 10A则该负载消耗的功率为(B)A.2.2KW B.1.1KW C.4.4KW D.0.55KW15.电源电压为380V,采用三相四线制供电，负载为额定电压 220V的白 炽灯，负载成采用(A)连接方式，白炽灯才能在额定情况下正常工作。A.
25、星形 B 三角形 C.直接 D 不能相 连16.正弦电压u=UmSint+w的波形如图所示，则P=(C)oA.-30 o B.0 o C.30 o D.150 o17.已知在R、L串联的正弦交流电路中，总电压U=30VL上的电压UL=18V,则R上的电压=(B)。A.12VB.24VC.48VD.48V218.通过电感 L的电流为八=6#sin（200t+30。）人 此时电感的端电压 L L=2.4V,则电感1为（B）oA.V2 mH B.2mH C.8mH D.400mH19.三相对称电路是指（C）oA.三相电源对称的电路；B.三相负载对称的电路；C.三相电源和三相负载均对称的电路。20.已
26、知=10sin（314t+90。）A,i2=10sin（628t+30）A,贝I（C）。A.超前i 260。B.i I滞后i 26O0 C.相位差无法判断21.电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路 中电流将（A）oA.增大 B.减小 C.不变22.R L C串联电路在f。时发生谐振，当频率增加到 2f。时，电路性质呈（B）oA.电阻性 B.电感性 C.电容性23.三相对称绕组在空间位置上应彼此相差（B）oA.60电角度 B.120电角度 C.180电角度 D.360电角 度24.正弦交流电路的视在功率是表征该电路的（A）oA.电压有效值与电流有效值乘积 B.平均功率 C.
27、瞬时功率最大值25.在R L串联电路中，L k 16V,U=12V,则总电压为（B）。A.28V B.20V C.2V26.某正弦电压有效值为380V,频率为50Hz,计时始数值等于380V,其瞬时值表达式为（B）。A.u=380sin314t V B.u=537sin(314t+45)VC.u=380sin(314t+90)V27.在测量电压时，电压表应（B）在负载两端。A.串联 B.并联 C,任意接28.按照习惯，导体中（A）运动的方向为电流的方向。A.电子 B正电荷 C.电荷 D.离子29.角频率s与频率?之间的关系为（A)oA.s=2 几?B.co=1/?CD.3=?.G)=Jl?30
28、.我国使用的工频交流电频率为（B）oA.45Hz B.50Hz C.60Hz D.65Hz31.在三相交流电中，有效值为最大值的（D）。A.北倍 B,犯倍 C.1/m倍 D.1/6倍32.在三相四线制供电系统中，相电压为线电压的（C）oA.倍 B.倍 C.1/J5倍 D.1/衣倍33.在交流电路中，电感的感抗等于（A）oA.X=o L B.K=1/(3 L)C.Xl=L34.在交流电路中，电阻元件上电流与电压之间的相位关系是（A）。A.电流与电压同相 B,电流超前电压90 C,电压超前电流90。35.一个电热器，接在10V的直流电源上，产生的功率为 Po把它改接在正弦交流电源上，使其产生的功率
29、为 P/2,则正弦交流电源电压的最大值为（D）A.7.07V B.5V C.14V D.10V36.提高供电电路的功率因数，下列说法正确的是（D）。A.减少了用电设备中无用的无功功率B.减少了用电设备的有功功率，提高了电源设备的容量C.可以节省电能D.可提高电源设备的利川率并减小输电线路中的功率损耗37.已知交流电路中，某元件的阻抗与频率成反比,则该元件是（C）。A.电阻 B,电感 C.电容 D,电动势38.当变压器一次侧电压定时，若二次侧电流增大，则次侧电流将（A）。A.增大 B.减小 C.略有减小 D.不变39.熔断器在电动机控制线路中的作用是（A）。A.短路保护B过载保护DC.缺相保护.
30、电流不平衡运行保护40.按复合按扭时,BA.常开先闭合B.常闭先断开DC.常开、常闭同时动作.常闭动作，常开不动作41.三相笼形异步电动机启动电流大的原因是（C）。A.电压过高 B,负载过重 C.转差率大 D,电压过低42.热继电器在电动机控制线路中不能作（B）。A.短路保护 B.过载保护C.缺相保护 D.电流不平衡运行保护43.在负载为三角形连接的对称三相电路中，各线电流与相电流的关系是（D）oA.大小、相位都相等B.大小相等、线电流超前相应的相电流 30。C.线电流大小为相电流大小的 晶倍、线电流超前相应的相电流30。D.线电流大小为相电流大小的倍、线电流滞后相应的相电流30口44.正弦交
31、流电流的频率为50Hz,有效值是1A初相角90,其瞬时值 表达式为(B)。A.i(t)=sin(314 t+90)AB.i(t)=；2sin(314 t+90)AC.i(t)=c o s(314 t+90)A D.i(t)=72 c o s(3141+90)A45.电感接在有效值为2V的交流电压源两端，已知吸收 Q=1var,则该电 感的感抗是(D)oA.1 Q B.C 3。D.46.负载三角形连接的对称三相电路,(A)oA.220V B.220V2V47.有效值eX 220V的正弦电压瞬时值表达式是(B)oA.220sin(st+90)V B.C.440sin(H+30)V D.2Q4Q若线
32、电压为 380V,则相电压为.380V D.380V3Vu,当t=0时其瞬时值为220V,贝ij u的x2x22Osin(o t+30)V440sin(ot+90)Vc48.三角形连接的纯电容对称负载三相对称电源上，已知各相容抗Xc=6。，各线电流均为10A,则此三相电路的视在功率为（B）。A.200VA B.600VA C.1039VA D.1800VA49.自耦变压器不能作为安全电源变压器的原因是（B）。A.公共部分电流太小；B.原副边有电的联系；C,原副边有磁的联系。50.磁性物质能被外磁场强烈磁化，但磁化作用不会无限地增强，即磁 性物质在磁化过程中，当磁场强度H达到一定值后，其磁感应强
33、度B不再随H 增加而增加，这是由于磁性物质存在（B）oA.高导磁性 B,磁饱和性 C.磁滞性 D.磁伸缩性51.制造普通变压器铁心的磁性材料是（B）oA.碳钢 B.硅钢片 C.铝银钻合金 D.硬磁铁氧体52.通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为（B）oA.0.5A 或 2AC.2A 或 10A53.磁动势的单位是（C）oA.Wb B.A/m54.B与H的关系是（C）oA.H=n BC.B=n HB.1A 或 5AD.3A或 15AC.A D.A mB.H=u oBD.B=u oH55.自耦变压器的变比为K,其原、副边的电压和电流之比分别为（D）。A.K、K B.
34、1/K、1/K C.1/K、K D.K、1/K56.一台变压器原、副绕组电压为 60V/12V,若副绕组接一电阻&=8Q,则从原绕组看进去的等效电阻是（D）oA.40。B.80Q C 120。D.200Q57.一台三相异步电动机工作在额定状态时，其电压为 IK最大电磁转矩为Tmax,当电源电压降到0.8UN,而其他条件不变时，此时电动机的最大电 磁转矩是原Tmax的（A）oA.0.64 倍 B.0.8 倍 C.1.0倍 D.1.2倍58.三相异步 电动机能耗制动 的方法就是在切 断三相电源的同 时（D）。A.给转子绕组中通入交流电 B.给转子绕组中通入直流电C.给定子绕组中通入交流电 D.给定
35、子绕组中通入直流电59.三相异步电动机的旋转方向与通入三相绕组的三相电流（C）有 关。A.大小 B.方向 C.相序 D、频率60.热继电器作电动机的保护时，适用于（D）。A.重载起动间断工作时的过载保护B.频繁起动时的过载保护C.轻载起动连续工作时的过载保护 D.任何负载、任何工作制的过 载保护61.三相异步电动机的旋转方向与通入三相绕组的三相电流（C）有 关。A.大小 B.方向 C.相序 D.频率62.三相异步电动机旋转磁场的转速与（C）有关。A.负载大小B.定子绕组上电压大小C.电源频率D,三相转子绕组所串电阻的大小。63.三相异步电动机的最大转矩与（B)oA.电压成正比 B.电压平方成正
36、比 C.电压成反比 D.电压平方成反比64.Y-A降压起动，由于起动时每相定子绕组的电压为额定电压的 1.732倍，所以起动转矩也只有直接起动时的（A）倍。A.1/3 B.0.866 C.3 D.1/965.在电路中用来对电气设备进行短路保护的电器是（D）oA.交流接触器 B.热继电器 C.中间继电器 D.熔断器66.一台三相异步电动机的磁极对数 p=2,电源频率为50Hz,电动机转 速n=1440r/min,其转差率s为（D）。A.1%B.2%C.3%D.4%67.三相异步电动机在施加相同的电源线电压时，采用星形起动和三角形起动，其起动电流之比为(C)OI st(Y)I st()B I st
37、()I st(Y)C I st(Y)I st()3 3 3D.I st()=-I st(Y)368.下列4个控制电路中，正确的是（B）。SB A.OLUKMB.OSBc.oSB0?L t c 0cgoUhOD.L Le0117.在单管固定偏置共射极放大电路中，若测得三极管的静态管压降 UbE近似等于电源电压Ube时，则该管工作状态为（B)oA.饱和B.截止C放大D.不能确定118.放大电路中正常工作的三极管各极对公共端的电位分别为：0.2V、-0.5V、6V,则各极的名称为（C)。A.嗨OD E B.EOD B C.BEC D.CBD E119.一共射极放大电路的NPISE极管工作在饱和导通状
38、态，其发射结电压Ube和集电结电压UBC分别为B)oA.U be 0,U bc vO B U be 0,U BC 0C U be 0,U BC v0 D U be v0,U BC 450V所以不能把它 接在380V的交流电源上使用。4.变压器能否改变直流电压？为什么？答：变压器是依据互感原理工作的，直流电压下无互感作用，所以变压器不能改变直流电压。5.有的三相异步电动机有 380/220V两种额定电压，定子绕组可以接成 星形或者三角形，试问何时采用星形接法？何时采用三角形接法？答：当电源线电压为380V时，定子绕组成接成星形；当电源线电压为220V 时，定子绕组成接成三角形，这样就可保证无论作
39、什么样的联接方法，各相 绕组上的端电压不变。6.在电源电压不变的情况下，如果将三角形接法的电动机误接成星形，或者将星形接法的电动机误接成三角形，其后果如何？答：电源电压不变的情况下，若误将三角形接法的电动机误接成星形，则将由于电压下降太多而使电机不能正常工作，若将星形接法的电动机误接 成三角形，则将各相绕组上加的电压过高而造成电机烧损。7.自动空气开关具有哪些保护功能？答：自动空气开关具有短路保护、失压和欠压保护、过载保护等功能。8.接触器除具有接通和断开电路的功能外，还具有哪些保护功能？答：接触器除具有接通和断开电动机主电路的功能外，还具有失压和欠 压保护功能。9.半导体和金属导体的导电机理
40、有什么不同？答：半导体是两种载流子参与导电，而金属导体只有自由电子参与导电，这就是它们导电机理本质上的不同。10.放大电路中为什么要设立静态工作点？静态工作点的高、低对电路 有何影响？答：为了不失真地放大交流信号，必须在电路中设置合适的静态工作点。若静态工作点高时，易造成饱和失真；若静态工作点设置低了时，又易造成 截止失真。11.集成运放的理想化条件是哪些？答：（1）输入电压为零时，输出电压恒为零。（2）输入电阻无穷大。（3）输出电阻为零。（4）开环电压放大倍数无穷大。（5）频带宽度从零到无穷大。12.共发射极放大器中集电极电阻 R起的作用是什么？答：共发射极放大器中集电极电阻 R起的作用是将
41、集电极电流的变化转 化为电压的变化，即让输出电压 U。因R上电压的变化而改变，从而使放大电 路实现电压放大作用。13.集成运放一般由哪几部分组成？各部分的作用如何？答：集成运放一般输入级、输出级和中间级及偏置电路组成。输入级 般采用差动放大电路，以使运放具有较高的输入电阻及很强的抑制零漂的能 力，输入级也是决定运放性能好坏的关键环节；中间级为获得运放的高开环 电压放大位数（IO1（f）,一般采用多级共发射极直接耦合放大电路；输出 级为了具有较低的输出电阻和较强的带负载能力，并能提供足够大的输出电 压和输出电流，常采用互补对称的射极输出器组成；为了向上述三个环节提 供合适而又稳定的偏置电流，一般
42、由各种晶体管恒流源电路构成偏置电路满 足此要求。14.数字电路与模拟电路相比具有什么优点？答：电路结构简单，易于制造，便于集成。工作准确可靠，精度高，抗干扰能力强。不仅能完成数字运算，还可完成逻辑运算。可利用压缩技术减少数据量，便于信号的传输。15.何谓“虚地”？何谓“虚短”？在什么输入方式下才有“虚地”？-9V|C 伸I UlOOKI卜B 巾2 丫500+6A若把“虚地”真正接地”，集成运放能否正常工作？答：电路中某点并未真正接“地”，但电位与“地”点相同，称为“虚地”;电路中两点电位相同，并没有真正用短接线相连，称为“虚短”，若把“虚地”真正接“地”，如反相比例运放，把反相端也接地时，就不
43、会有 i=if成立，反 相比例运算电路也就无法正常工作。四、计算题1.计算如图电路中B点的电位。解A C支路的电压为：Uac=Va-Vc=6-(-9)=15(V)A C支路的电流为：I=,=15=0,1(mA)R 1+R 2 100+50VB=UBC+VC=0.1x100+(-9)=1(V)2.如下图所示，已知：E=2M r=1Q。问：当U分别为3V和1V时，h=?Ir_Ea Hb Ur u 1解：(1)假定电路中物理量的正方向如图所示；(2)列电路方程：Ur U-EU=Ur+E Ur=U-E I R=-R R(3)数值计算:3.用一个额定值为110V,60V的白炽灯和一个额定值为110M 4
44、0忡勺白炽灯串联后接在220V电源上，当开关闭合时能否正常工作？后果如何？为什么？/解题思路：首先根据题目画出电路图。白炽灯正常工作的 条件是它处于额定状态，即 U=U,P=R o如果PR,灯泡将被烧毁；PvR,灯泡发不出足够的亮度。R=11024-60=202(Q)2R=11040=302.5(Q)R+R 2 202+302.52B=l R-39.1(W 40W结论：白炽灯2的寿命将大大缩短，白炽灯 1在工作期间不能发出足够 的亮度；最终将由于灯 2被烧毁而使整个电路断开。因此实际照明电路并不 按此电路连接。4.在下图电路中，已知 U=130V Ub=117V R=1Q,R=0.6 Q,R=
45、24Q,用支路电流法(戴维南定理、叠加原理)求 屋的值。解：(1)支路电流法:列方程:6VRo=2f i1 1.用戴维南定理求下图中的电压 Uo解:L bc=L k B=4+x2=4.8V R o=-_=1.2 O3+2 2+3U=-x 3=3V 1.2+312.已知某正弦交流电路，外加电压u=310sin(628t+45)V,流经的电流为i=0.578sin(628t-300)A,要求：(1)计算电压有效值IX电流有效值。(2)说明u与i的相位关系如何？解：(1)U磔=220V l=d=0.409A V2 V2(2)u 超前 i75 o13.电阻、电感与电容串联，R=10。，L=0.3mH
46、C=100pE外加交流电压有效值为U=10V求在发生串联谐振时的谐振频率？。、品质因数Q电感电 压11、电容电压Uc及电阻电压Lko解：f0=-二=_ 1 3 919 k Hz2tixL C 2x3.14x0.3x10-x 100 x1 0-2XL 2叫1_ 2x3.14x919x0.3x10-Q=-=173R R 10U l=QU=173x10=1730VUc=QU=173x10=1730Vl U=10V14.一只阻值R=5Q、电感L=150mHh线圈和一只电容量 C=50uF的电容 器串联，接到电压为220V的工频电源上。试求电路的阻抗、功率因数、电流 I、线圈上的电压IK、电容器上的电压
47、 U、电路的有功功率P、无功功率Q和 视在功率So解：XL=2.f L=2x3.14x50 x0.15=47.1QX c=-=-g-=63.702f C 2x3.14x50 x50 x10z=y/R+(Xl-Xc)=y/5+(47.1-63.7)=17.3Q p cc o s =-=0.289z 17.3U 220I=12.7A z 17.3U R=R I=5-12.7=63.5VU L=XLI=47.1X12.7=598.2VUrl=Wr+Ul=,63.5+5982=601.5VUc=Xd=63.7X12.7=809VP=UI cos=220-12.7-0.289=807.5WQ=UI si
48、n=UI x Xl-Xc=220 x12.7x 47-1-63-7=-2680.9varz 17.3S=UI=220X12.7=2794V*A15.一个线圈的电阻 R=250Q,电感L=1.2H,线圈与C=10uF的电容器相串联，外加电压=22072 Sin314t V；求电路中的电流I,电压Ik IL、U和线圈两端电压IX,电路总的有功功率P、无功功率Q和视在功率So解：XL=2 兀 f L=2x3.14x50 x1.2=376.8QX c=-=-m=318.5027r f C 2x3.14x50 x10 x10-2 h/9 9z=、R+(Xl-Xc)=、250+(376.8 318.5)=
49、256.7QQ z220256.7=0.857AU R=R I=250-0.857=214.258VU L=XLI=376.8 0.857=322.918VUc=Xd=318.5-0.857=272.955VU 弘:U r?+口=V214.2582+322.9182=387.534VP=UI c o s邛=UI x =220-0.857=220-0.857 0,974=183.638Wz 256.7e XL-Xc 376.8-318.5Q=UI sin a=UI 工-=220-0.857.-=42.8varz 256.7S=UI=220 x0.857=188.54V A16.有一电感线圈接于1
50、00V、50Hz的正弦交流电源上，测得此电感线圈 的电流l=2A,有功功率P=120W求此线圈的电阻R和电感Lo解：z=U_=100=50q I 2pc o s3=S120100X2=0.6R=zc o sQ=50X0.6=30QXL=z2-R2=502-302=40QL=幺=-=0.1274H=127.4mH2 兀f 2x3.14x5017.一个电感线圈，它的电感 L=0.08H,电阻R=5g,电感线圈上作用的电压u=220/sin(314t)V。求线圈的阻抗、电流、平均功率 P、视在功率S和无功功率Q解:XL=o L=314x0.08=25.120Z=、r2+Xl?=、5。2+25122%
