聚氨酯防水涂料施工方案.docx

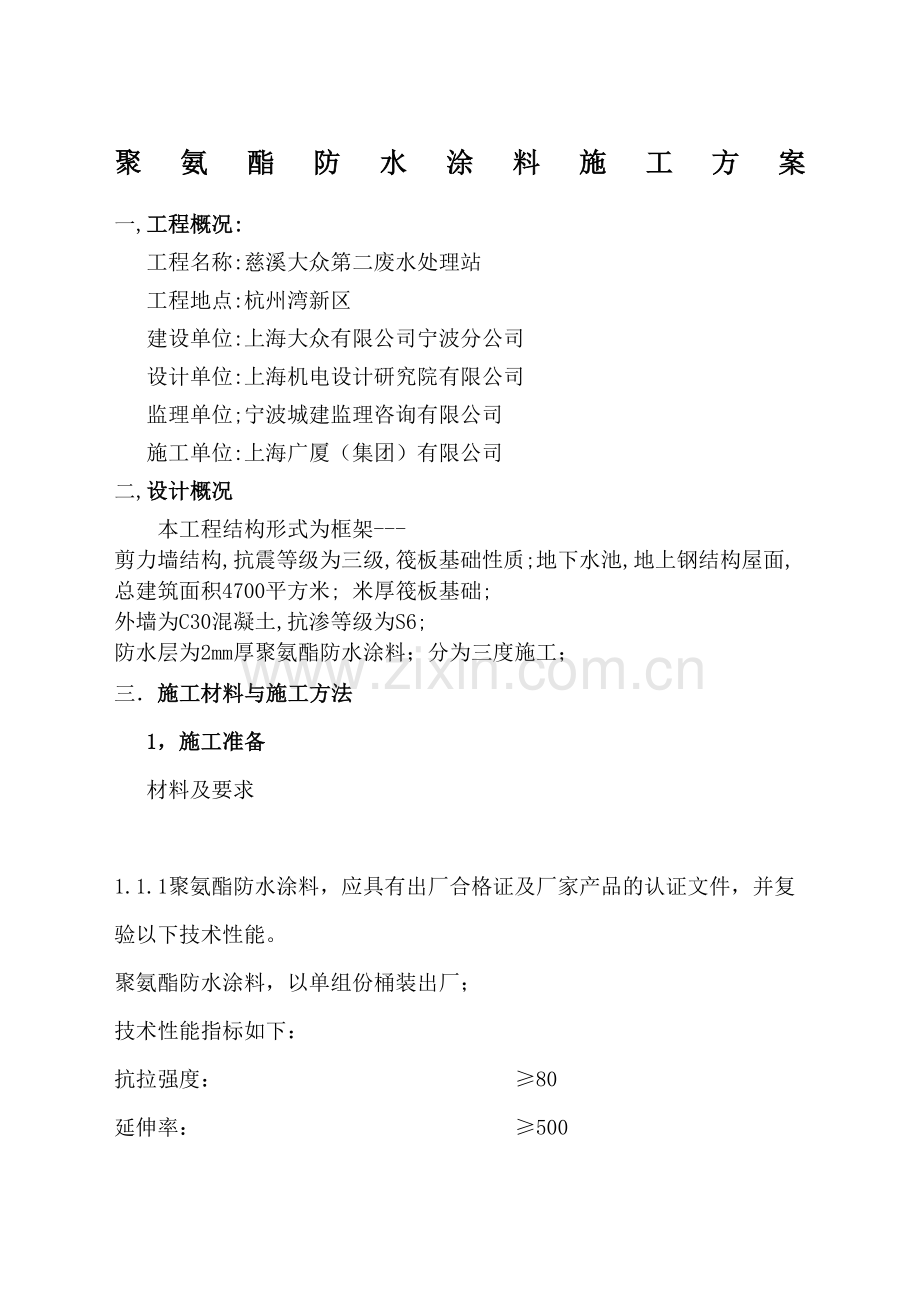

The final edition was revised on December 14th, 2020.聚氨酯防水涂料施工方案聚氨酯防水涂料施工方案一,工程概况:工程名称:慈溪大众第二废水处理站工程地点:杭州湾新区建设单位:上海大众有限公司宁波分公司设计单位:上海机电设计研究院有限公司监理单位;宁波城建监理咨询有限公司施工单位:上海广厦（集团）有限公司二,设计概况本工程结构形式为框架-剪力墙结构,抗震等级为三级,筏板基础性质;地下水池,地上钢结构屋面,总建筑面积4700平方米; 米厚筏板基础; 外墙为C30混凝土,抗渗等级为S6; 防水层为2mm厚聚氨酯防水涂料；分为三度施工；三施工材料与施工方法1，施工准备 材料及要求 1.1.1聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。聚氨酯防水涂料，以单组份桶装出厂； 技术性能指标如下：抗拉强度： 80延伸率： 500低温柔度：在-35C 无裂纹 1.1.2辅助材料： 1.1.2.1二月桂酸二丁基锡：用于做促凝剂。 1.1.2.2二甲苯或醋酸乙酯：用于稀释和清洗工具。 主要机具： 1.2.1电动工具：电动搅拌器。 1.2.2手动工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。 作业条件： 1.3.1防水层聚氨酯防水涂料冷作业施工，涂刷防水层的基层应按设计要求抹好找平层，要求抹平、压光、坚实平整，不起沙，含水率低于9，阴阳角处应抹成圆弧角。 1.3.2涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块，有突出的部分处理、清扫干净。 2.3.3涂刷聚氨酯防水涂料不得在淋雨的条件下施工，施工的环境温度不应低于5摄氏度，操作时严禁烟火。2.操作工艺 工艺流程：基层清理涂刷底胶涂膜防水层施工做保护层 基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经检查基层无不平整、空裂，起砂等缺陷，方可进行下道工序。 涂膜防水层施工： 涂刷第一道涂膜：在前一道涂膜加固层的材料固化并干燥后，应先检查其附加层部位有无残留的气孔或气泡，如没有，既可涂刷第一层涂膜；如有气孔或气泡，则应用橡胶刮板将混合料用力压入气孔，局部再刷涂膜，然后进行第一层涂膜施工。涂刷第一层聚氨酯涂膜防水涂料，可用塑料或橡胶刮板均匀涂刮，力求厚度一致，在左右，即用量为m2。 涂刮第二道涂膜：第一道涂膜固化后，即可在其上均匀地涂刮第二道涂膜，涂刮方向应与第一道的涂刮方向垂直，涂刮第二道与第一道相间隔时间一般不小于24h，亦不大于72h。 涂刮第三、四道涂膜：涂刮方法与第二道涂膜相同，但涂刮方向应与其垂直。 2.4.6 涂膜保护层：最后一道涂膜固化后，即可根据建筑设计要求在其面层绑扎钢筋。3.质量标准 保证项目： 3.1.1涂膜防水材料必须符合设计和有关标准规定。并有产品合格证、试验报告。 .涂膜防水层及其局部应加强的变形缝、预埋管件处、阴阳角部位的做法，必须符合设计要求和施工规范的才规定，不得渗漏水。 基本项目： 3.2.1涂膜防水的基层应牢固，表面洁净，密实平整，阴阳角呈圆弧形，底胶涂层应均匀，无漏涂。 3.2.2附加涂膜层的涂刷方法、搭接、收头应按设计要求，粘结必须牢固，接缝封闭严密，无损伤、空鼓等缺陷。 3.2.3聚氨酯涂膜防水层、涂膜厚度均匀、粘结牢固严密，不允许有脱落、开裂、孔眼、涂刷层不严密的缺陷。 3.2.4涂膜防水层表面不应有积水和渗水的现象。保护层不得有空鼓、裂缝、脱落的现象。4.成品保护 穿过墙体的管根、预埋件、变形缝处，涂膜施工时不得碰损、变位。 已涂好的涂膜未固化前，不允许上人和堆积物品，以免涂膜防水层受损坏，造成渗漏。5.应注意的质量问题 气孔、气泡：材料搅拌方式及搅拌时间未使材料拌合均匀；施工时应采用功率、转速不过高的搅拌器。另一个原因是基层处理不干净，做涂膜前应仔细清理基层，不得有浮尘和灰尘，基层上更不应有孔隙，涂膜各层出现的气孔应按工艺要求处理，防止涂膜损坏造成渗漏。起鼓：基层有起皮、起砂、开裂、不干燥，使涂膜粘结不良；基层施工应认真操作、养护，待基层干燥后，先涂底层涂料，固化后，再将防水层施工工艺依次涂刷。涂膜翘边：防水层的边沿、分项刷的搭接处，出现同基层剥离翘边现象。主要原因是基层不洁净或不干燥，收头操作不细致，密封不好，底层涂料粘结力不强等造成翘边。故基层要保证洁净、干燥，操作要细致。破损：涂膜防水层分层施工过程中或全部涂膜施工完，未等涂膜固化就上人操作活动，或放置工具材料等，将涂膜碰坏、划伤。施工中应保护涂膜的完整。6.质量记录本工艺标准应具备以下质量记录：防水涂料应有产品合格证、现场取样复试资料。隐蔽工程验收资料及质量检查评定资料。
