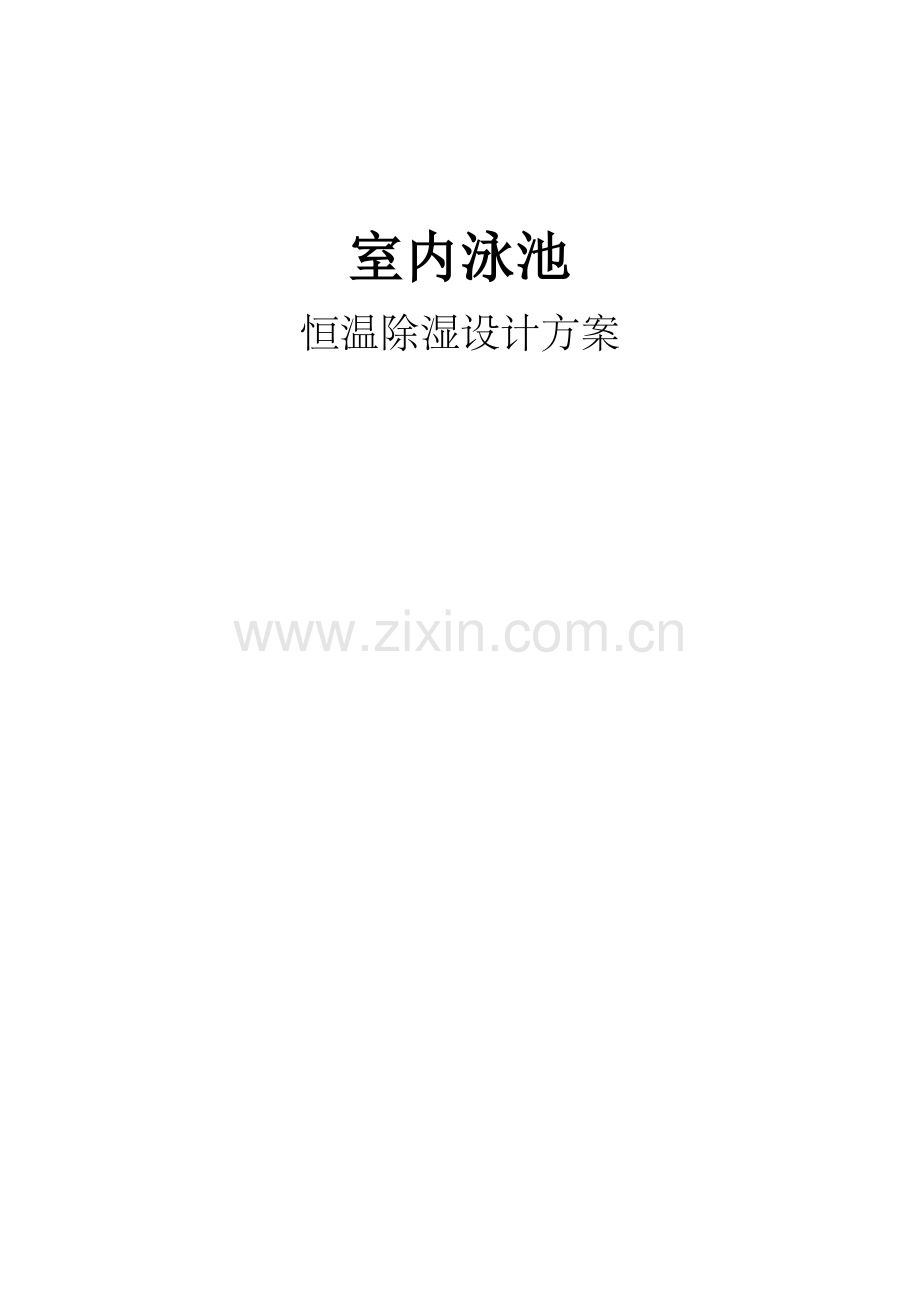

室内泳池
恒温除湿设计方案

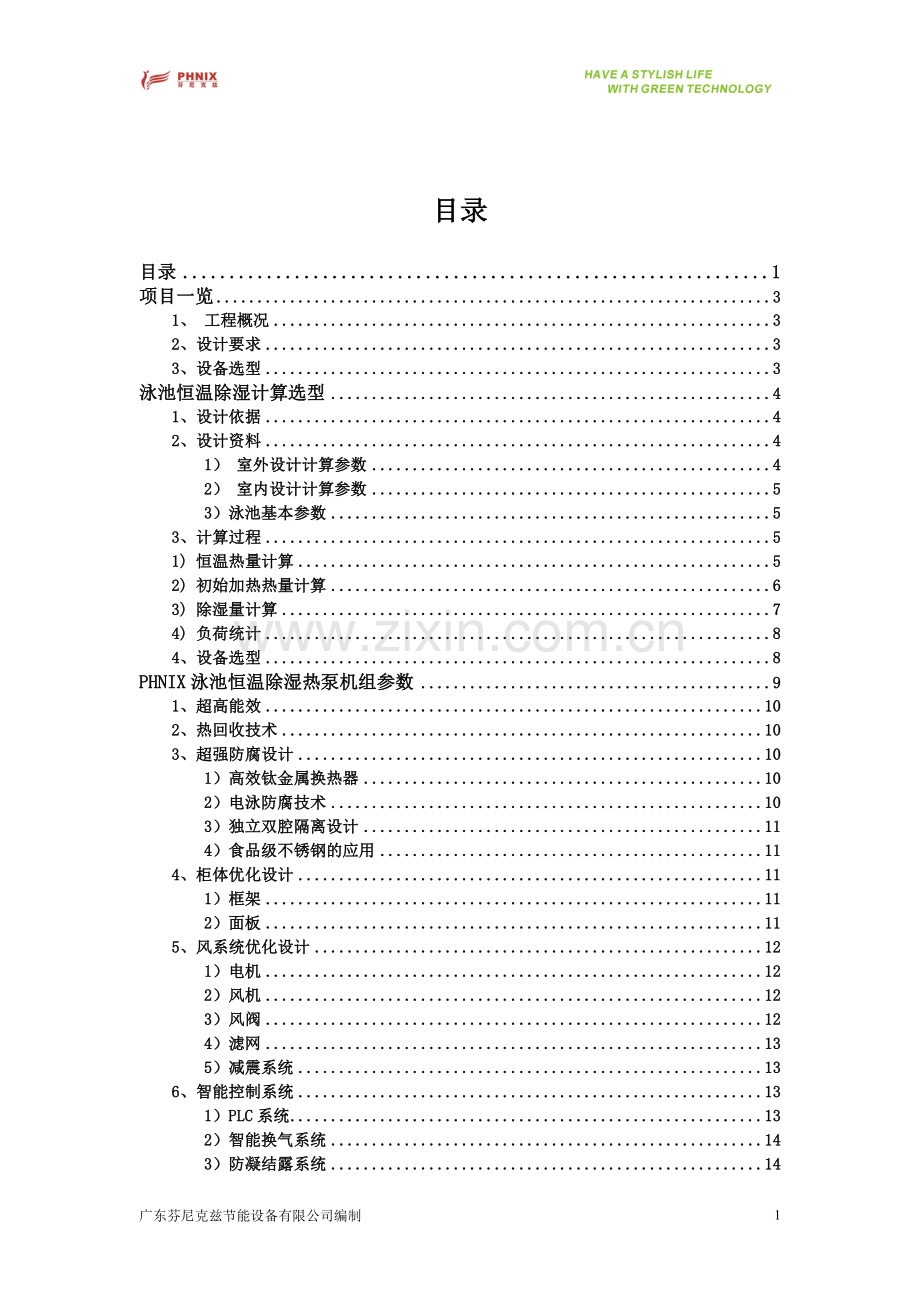

目录
目录 1
项目一览 3
1、 工程概况 3
2、设计要求 3
3、设备选型 3
泳池恒温除湿计算选型 4
1、设计依据 4
2、设计资料 4
1） 室外设计计算参数 4
2） 室内设计计算参数 5
3）泳池基本参数 5
3、计算过程 5
1) 恒温热量计算 5
2) 初始加热热量计算 6
3) 除湿量计算 7
4) 负荷统计 8
4、设备选型 8
PHNIX泳池恒温除湿热泵机组参数 9
1、超高能效 10
2、热回收技术 10
3、超强防腐设计 10
1）高效钛金属换热器 10
2）电泳防腐技术 10
3）独立双腔隔离设计 11
4）食品级不锈钢的应用 11
4、柜体优化设计 11
1）框架 11
2）面板 11
5、风系统优化设计 12
1）电机 12
2）风机 12
3）风阀 12
4）滤网 13
5）减震系统 13
6、智能控制系统 13
1）PLC系统 13
2）智能换气系统 14
3）防凝结露系统 14
7、运行模式 14
1）降温除湿模式 14
2）舒适除湿模式 15
3）泳池恒温+除湿模式 15
4）通风模式 16
项目一览
1、 工程概况
本工程位于衡阳市，项目名称室内泳池恒温除湿项目，根据业主提供料资，本设计考虑室内泳池全年恒温除湿需求。
房间名称
泳池水面积（㎡）
泳池水均深（m）
泳池水量（m³）
泳池大厅面积（㎡）
游泳池
550
1.4
770
1592
儿童池
84
0.9
75.6
2、设计要求
设计在于满足泳池全年恒温除湿，游泳池水温恒定在28℃，儿童池水温恒定在30℃，室内相对湿度65%。
3、设备选型
根据计算，选型如下：
选用1台型号为PASPW160S-G整体式恒温除湿热泵机组满足泳池大厅恒温除湿需求。
选用4台型号为PASRW250S-V-P泳池热泵机组满足泳池冬季恒温及过渡季节初始加热需求。
选用1台型号为PASRW130S-U-P泳池热泵机组满足儿童池冬季恒温及过渡季节初始加热需求。

泳池恒温除湿计算选型
1、设计依据
●本工程依据甲方提供的有关文件及相关图纸资料
●<<通风与空调工程施工质量验收规范>>（GB50283-2002）
●<<采暖通风与空气调节设计规范>>（GB50019-2003）
●<<高层民用建筑设计防火规范>>（GB50045-95）2005版
●<<全国民用建筑工程设计技术措施 暖通空调·动力>>(GB19-2007)
●<<空气调节设计手册>>（中国建筑工业出版社、第二版）
●<<游泳池给水排水工程技术规程>>（CJJ122-2008）
●<<建筑设计防火规范>>（GB50016－2006）
●PHNIX机组性能参数
●国家现行的其他相关规范及措施。

2、设计资料
1） 室外设计计算参数
夏季室外设计计算参数（见表1）
表1 夏季室外设计计算参数
参
数
季
节

干球温度/℃
湿球温度/℃
最热月平均相对湿度/%
室外平均风速（m/s）
大气压力/Pa
夏季
36
27.4
71
2.3
99280
4.1.2 冬季室外设计计算参数（见表2）
表2 冬季室外设计计算参数
参
数
季
节

室外采暖计算温度/℃
室外空调计算温度/℃
最冷月平均相对湿度/%
室外平均风速（m/s）
大气压力/Pa
冬季
0
-2
80
1.7
101240
2） 室内设计计算参数
房间名称
泳池空间
泳池水温度（℃）
室内温度（℃）
室内相对湿度（%）
泳池
30
65
28
说明：恒温除湿
3） 泳池基本参数
房间名称
泳池水面积（㎡）
泳池水均深（m）
泳池水量（m³）
泳池大厅面积（㎡）
游泳池
550
1.4
770
1592
儿童池
84
0.9
75.6

3、计算过程
1) 恒温热量计算
(1）泳池损耗热量计算：泳池所需的加热量包括以下3个部分；
①水面蒸发和传导损失的热量；
②池壁和池底传导损失的热量；
③管道的净化水设备损失的热量；
(2）计算过程
① 水面蒸发和传导损失的热量：
Qx ＝ α· у （ 0.0174vf ＋ 0.0229 ） (Pb － Pq) A(760/B)
式中 Qx—— 泳池表面蒸发损失的热量（ kJ/h ）；
α—— 热量换算系数， α ＝ 4.1868 kJ /kcal ；
у—— 与泳池水温相等的饱和蒸汽的蒸发汽化潜热（ kcal/kg ）； vf ——泳池水面上的风速（ m/s ），一般按下列规定采用：室内水池 vf ＝ 0.2~0.5 m/s ；露天水池 vf ＝ 2~3 m/s ； Pb—— 与泳池水温（28℃）相等的饱和空气的水蒸汽分压力（mmHg ）； Pq——泳池的环境空气（30℃）的水蒸汽压力（mmHg ）；
A——泳池的水表面面积（m2 ）；
B——当地的大气压力（mmHg ）。
Qx ＝ α· у （ 0.0174vf ＋ 0.0229 ） (Pb － Pq) A(760/B)
＝4.1868*582.3*（0.0174*0.3＋0.0229）*(28.4－20.7)*550*(760/760)
＝290334.0KJ/h＝80.6KW
＝4.1868*580.4*（0.0174*0.3＋0.0229）*(31.8－20.7)*84*(760/760)
＝63712.9KJ/h＝17.7KW

② 加上泳池的水表面、池底、池壁、管道和设备等传导所损失的热量：
而泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，占泳池水表面蒸发损失热量的 20% 。
池壁和池底传导损失的热量为：
80.6KW*20%=16.1KW
17.7KW*20%=3.5KW

③ 泳池补水加热所需的热量：
Qb＝αqbу（tr- tb）/t
　　式中 Qb——泳池补充水加热所需的热量(kJ/h)；
　　α——热量换算系数，α＝4.2(kJ /kcal)；
　　qb——泳池每日的补充水量(L)；按泳池水量的5～10%确定；
　　у——水的密度（kg/L）；
　　tr——泳池水的温度（28℃）。
　 tb——泳池补充水水温（5℃）；
　　t——加热时间（h）。
Qb＝αqbу（tr- tb）/t
＝4.2*770*1000*0.05*1*（28-5）/12
＝309925.0KJ/h=86.1KW/h
＝4.2*75.6*1000*0.05*1*（30-5）/12
＝33075.0KJ/h=9.2KW/h

泳池总的散热量：
游泳池＝80.6KW＋16.1KW＋86.1KW=182.8KW
儿童池＝17.7KW＋3.5KW＋9.2KW=30.4KW

2) 初始加热热量计算
泳池的初始加热时间按要求在48个小时内，所需热量分为三部分，水从13度升到28度所需要的热量、加热过程中泳池表面的散热量及加热过程中设备传导所需的热量。
泳池水表面的散热量和设备传导散热量近似以线性变化计算。
那么：游泳池初始加热量＝770*1.163*（28-13）/48/0.85=329.2kW
儿童池初始加热量＝75.6*1.163*（30-13）/48/0.85=38.9kW

3) 除湿量计算
(1）泳池损耗热量计算：泳池所需的加热量包括以下3个部分；
①室内人体散湿量；
②池边散湿量；
③敞开水面的散湿量；

（2）计算过程
①室内人体散湿量
W1=0.001×n×n’×g
g——成年男子的小时散湿量，120g/（h·人）
n——室内人总数（200人）
n’——群体系数（0.9）
W1=0.001×n×n’×g
=21.6（Kg/h）

② 池边散湿量计算
W2=0.0171（t干-t湿）Fn
式中：W2——散湿量（Kg/h）
t干——室内空调计算干球温度（℃）；
t湿——室内空调计算湿球温度（℃）；
F——池边面积（m2）；
n——润湿系数。
值对应不同的使用条件，取0.2-0.4.
W2=0.0171（t干-t湿）Fn
=26.6（Kg/h)

③ 敞开水面的散湿量
Wc＝0.0075×（0.0178+0.0125Vf）×（Pw- Pi）×F ×760÷B
式中：Wc—从池面产生的水蒸气量，kg/h；
Vf—泳池水面上的风速，一般取0.2～0.3m/s；
Pw—水表面温度下的饱和空气水蒸气分压力,Pa；
Pi—室内空气的水蒸气分压力,Pa；
F—泳池水面的面积，m2；
B—当地大气压，mmHg。
根据以上述数据，泳池表面散湿量为：
Wc＝0.0075×（0.0178+0.0125Vf）×（Pw- Pi）×F ×760÷B
＝0.0075×（0.0178+0.0125*0.3）×（3782.2-2759.9）×550×760÷745
＝92.7（kg/h）
＝0.0075×（0.0178+0.0125*0.3）×（4246.0-2759.9）×84×760÷745
＝20.6（kg/h）

除湿量列表如下：
类别
人体
池边
敞开水面
合计
散湿量（kg/h）
21.6
26.6
92.7+20.6
161.5
4) 负荷统计
工况
除湿量kg/h
制冷量kW
制热量kW
除湿
161.5

恒温
-
-
182.8（30.4）
初始加热

329.2（38.9）

4、设备选型
根据计算，选型如下：
选用1台型号为PASPW160S-G整体式恒温除湿热泵机组满足泳池大厅恒温除湿需求。
选用4台型号为PASRW250S-V-P泳池热泵机组满足泳池冬季恒温及过渡季节初始加热需求。
选用1台型号为PASRW130S-U-P泳池热泵机组满足儿童池冬季恒温及过渡季节初始加热需求。

10
广东芬尼克兹节能设备有限公司编制
