UG认证培训模拟试题1(共180道题).doc

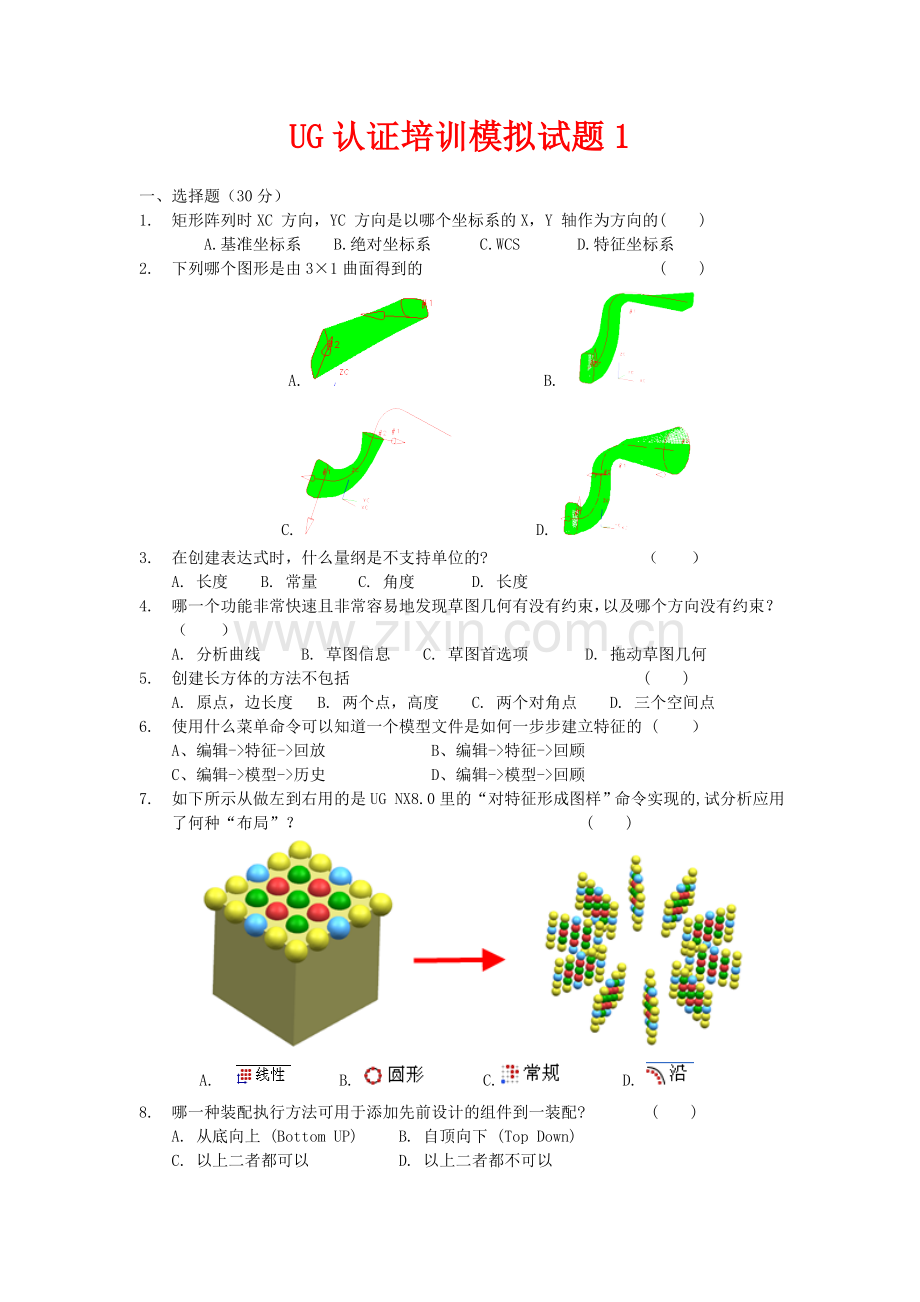

UG认证培训模拟试题1

一、选择题（30分）
1. 矩形阵列时XC 方向，YC 方向是以哪个坐标系的X，Y 轴作为方向的( )
A.基准坐标系 B.绝对坐标系 C.WCS D.特征坐标系
2. 下列哪个图形是由3×1曲面得到的 ( )
A. B.
C. D.
3. 在创建表达式时，什么量纲是不支持单位的? （ ）
A. 长度 B. 常量 C. 角度 D. 长度
4. 哪一个功能非常快速且非常容易地发现草图几何有没有约束，以及哪个方向没有约束？ （ ）
A. 分析曲线 B. 草图信息 C. 草图首选项 D. 拖动草图几何
5. 创建长方体的方法不包括 (　　)
A. 原点，边长度 B. 两个点，高度 C. 两个对角点 D. 三个空间点
6. 使用什么菜单命令可以知道一个模型文件是如何一步步建立特征的 ( ）
A、编辑->特征->回放 B、编辑->特征->回顾
C、编辑->模型->历史 D、编辑->模型->回顾
7. 如下所示从做左到右用的是UG NX8.0里的“对特征形成图样”命令实现的,试分析应用了何种“布局”？ ( )

A. B. C. D.
8. 哪一种装配执行方法可用于添加先前设计的组件到一装配? ( )
A. 从底向上 (Bottom UP) B. 自顶向下 (Top Down)
C. 以上二者都可以 D. 以上二者都不可以

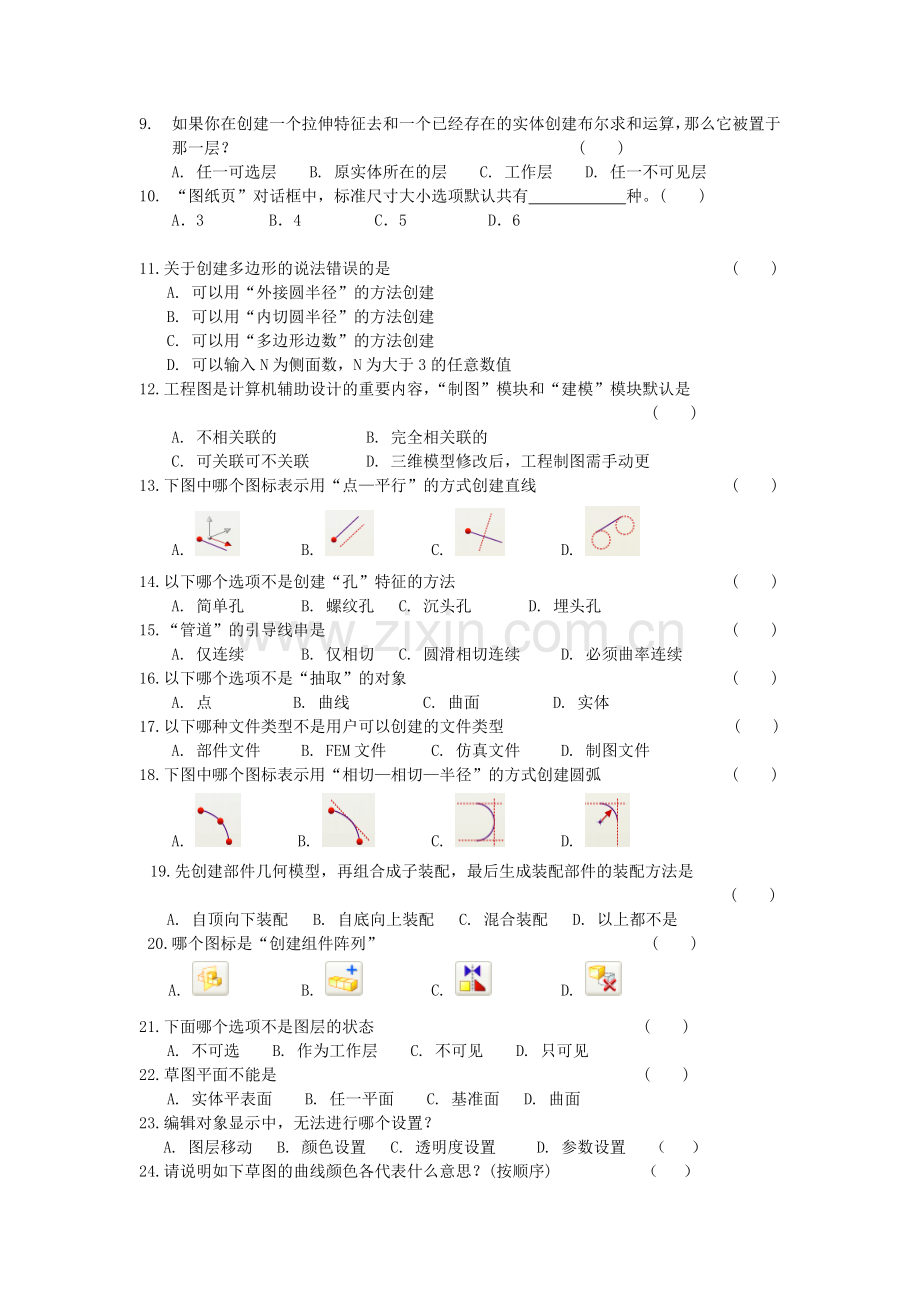

9. 如果你在创建一个拉伸特征去和一个已经存在的实体创建布尔求和运算，那么它被置于那一层？ ( )
A. 任一可选层 B. 原实体所在的层 C. 工作层 D. 任一不可见层
10. “图纸页”对话框中，标准尺寸大小选项默认共有      种。( )
A．3     B．4      C．5     D．6

11.关于创建多边形的说法错误的是 (　　)
A. 可以用“外接圆半径”的方法创建
B. 可以用“内切圆半径”的方法创建
C. 可以用“多边形边数”的方法创建
D. 可以输入N为侧面数，N为大于3的任意数值
12.工程图是计算机辅助设计的重要内容，“制图”模块和“建模”模块默认是
(　　)
A. 不相关联的 B. 完全相关联的
C. 可关联可不关联 D. 三维模型修改后，工程制图需手动更
13.下图中哪个图标表示用“点—平行”的方式创建直线 (　　)
A. B. C. D.
14.以下哪个选项不是创建“孔”特征的方法 (　　)
A. 简单孔 B. 螺纹孔 C. 沉头孔 D. 埋头孔
15.“管道”的引导线串是 (　　)
A. 仅连续 B. 仅相切 C. 圆滑相切连续 D. 必须曲率连续
16.以下哪个选项不是“抽取”的对象 (　　)
A. 点 B. 曲线 C. 曲面 D. 实体
17.以下哪种文件类型不是用户可以创建的文件类型 (　　)
A. 部件文件 B. FEM文件 C. 仿真文件 D. 制图文件
18.下图中哪个图标表示用“相切—相切—半径”的方式创建圆弧 (　　)
A. B. C. D.
19.先创建部件几何模型，再组合成子装配，最后生成装配部件的装配方法是
( )
A. 自顶向下装配 B. 自底向上装配 C. 混合装配 D. 以上都不是
20.哪个图标是“创建组件阵列” (　　)
A. B. C. D.
21.下面哪个选项不是图层的状态 (　　)
A. 不可选 B. 作为工作层 C. 不可见 D. 只可见
22.草图平面不能是 (　　)
A. 实体平表面 B. 任一平面 C. 基准面 D. 曲面
23.编辑对象显示中，无法进行哪个设置？
A. 图层移动 B. 颜色设置 C. 透明度设置 D. 参数设置 （ ）
24.请说明如下草图的曲线颜色各代表什么意思？(按顺序) （ ）

A. 完全约束 冲突约束 过约束 局部约束
B. 过约束 完全约束 缺少约束 冲突约束
C. 局部约束 缺少约束 过约束 缺少约束
D. 完全约束 过约束 局部约束 缺少约束
25.如下图所示，一个长、宽、高均为100的长方体，1处半径为R20,2处半径为R10，测量出1和2投影距离的最小值和最大值分别为0和5.5547， 请找出投影方向？ (　 　)

A.–ZC B.–YC C. –XC D. 曲线上的矢量
26.关于“从固定边缘拔模”下列说法正确的是 (　　)
A. 只能从实体边缘拔模 B. 拔模角必须为正值
C. 拔模方向不可以改变 D. 可以从被分割的面的边缘拔模
27.在“分割体”中工具体不能是 (　　)
A. 基准平面 B. 圆柱面 C. 球面 D. 两个曲面
28.是UG NX系统提供给用户的坐标系统，用户可以根据需要任意移动它的位置
(　　)
A. 绝对坐标系（ACS） B. 工作坐标系（WCS) C. 机构坐标系（MCS）
29.“倒斜角”命令共有了几种类型 (　　)
A. 2种 B. 3种 C. 4种 D. 5种
30.“N×N曲面”是指可以通过选择多条剖面线串和引导线来生成曲 面。其中“N×N”不包括 (　　)
A. 1×1 B. 1×2 C. 2×0 D. 2×2 E. N×N F. 0×1
31.在草图中，选择两条圆弧可能产生那些几何约束： ( )
A. 同心 B. 等弧长 C. 等半径 D. 重合 E.都有可能
32. “特征参数”对话框中，选择特征的类型为 。 ( )
A． 草图 B．曲线 C．视图 D．实体
33.草图平面不能是 ( )
A. 实体平表面 B. 任一平面 C. 基准面 D. 曲面
34.“配置文件”绘制直线然后利用鼠标左键（MB1）切换成圆弧，此时圆弧和上一段直线的关系是 。 ( )
A． 只能切向 B．只能法向 C．只能切向或法向 D．可以任意
35.下列各条命令中，可以选择“点”的是 。 ( )
A． 交点 B．偏置曲线 C．相交曲线 D．投影曲线
36.如下图所示，该模型使用UG“变换”命令里的那种方式创建的 ( )

A. 圆形阵列 B. 矩形阵列 C. 扫略 D.点拟合
37.下列哪个不是垫块可以设置的半径圆角值？ ( )
A. 放置面半径 B. 顶面半径 C. 拐角半径 D. 轮廓半径
38.在UG NX8.0制图模块默认零件明细表是不可用的，要想正常使用,以下选项正确的是？ ( )
A. 更改用户默认配置 B.更改UGII附属文件
C.更改制图首选项设置 D.A+B
39.创建一条圈数为3，螺距为2.5，半径为10的螺旋线，在一个半径为10，高度为100的圆柱体的中心处，(+Z轴)请问此螺旋线的起始绝对坐标是 ( )
A. B.
C. D.
40.“图纸页”对话框中，标准尺寸大小选项默认共有 种。 ( )
A．3 B．4 C．5 D．6
41.在工程制图中,进行直径尺寸标注需要点击哪个图标 (　　)
A. B. C. D.
42.下图中所用的是哪个类型的剖视图 (　　)
A. 旋转剖 B.局部剖 C.半剖 D. 展开剖

43.下面哪一个本身既是装配，而在上一级装配中本身又是部件？ (　　)
A、子装配 B、装配
C、 主模型文件 D、部件对象
44.关于“对面进行相切拔模”下列说法正确的是 (　　)
A. 只能对相切面进行拔模 B. 拔模角必须为正值
C. 拔模方向不可以取反向 D. 可以从被分割的面的边缘拔模
45.点击下列哪个图标可以实现抽取虚拟曲线 (　　)
A. B. C. D.
46.用“四点曲面”命令创建曲面时 (　　)
A. 任意四点 B. 共线四点
C. 有三点共线 D. 每三个点都不在一条直线上
47.“引用集”在装配中可以简化某些组件的显示，以下哪个选项不是系统创建的引用集 (　　)
A. 模型 B. 实体 C. 空 D. 整个部件
48.下图中所用的是哪个类型的剖视图 (　　)
A. 旋转剖 B.局部剖 C.阶梯剖（折叠剖） D. 断开剖

49.下图在圆柱体上进行了哪种操作得到的实体 (　　)
A. 球型端键槽 B. U形键槽 C. 球形端沟槽 D. U型沟槽

50.下列哪个选项不属于“比例体”的类型 (　　)
A. 均匀的 B. 非均匀的 C. 轴对称的 D. 一般

51.（ ）是UG NX系统提供给用户的坐标系统，用户可以根据需要任意移动它的位置 (　　)
A. 绝对坐标系（ACS） B. 工作坐标系（WCS) C. 机构坐标系（MCS）
52.下面哪个图标是草图中“添加现有曲线”命令 (　　)
A. B. C. D.
53.编辑对象显示中，无法进行哪个设置？ (　　)
A. 图层移动 B. 颜色设置 C. 透明度设置 D. 参数设置
54.下列哪个图标是草图中的几何约束中的“共线” ( )　
A. B. C. D.
55.下图中的三个实体进行了哪种布尔运算得到右的图 (　　)
A. 求和 B. 求差 C. 求交 D. 不能确定

56.请测量出一个Φ100球的质量、重量、体积、面积？（材料默认） （ ）
A. 4.10kg 40.20N 523598.77mm^3 31415.92 mm^2
B. 4.15kg 40.30N 523598.77mm^3 31415.92 mm^2
C. 4.10kg 40.20N 525356.77mm^3 31810.92 mm^2
D. 4.18kg 38.72N 525356.77mm^3 31810.92 mm^2
57.关于有界平面的说法，下列哪个选项是不正确的 (　　)
A. 要创建一个有界平面，必须建立边界
B. 所选线串必须共面并形成一个封闭的形状
C. 边界线串只能由单个对象组成
D. 每个对象可以是曲线、实体边缘或实体面
58.在使用过曲线网格命令时，已经选择了所有的封闭主线串，如何选择交叉线串以生成封闭实体？ ( )
A、利用补片体和缝合来生成实体 B、Emphasis选择Both
C、 选择“Closed in V” D、再次选择第一个交叉线串作为最后的交叉线串
59.下图是个矿泉水瓶的瓶口螺纹，扫略到终止时出现扭曲，不能沿引导线平移，试分析原因？并从下列选项中选择正确答案： ( )

A.截面错误 B. 引导线错误 C. 定位方法错误 D. 缩放方法错误
60.下图中②所指的是哪种边倒圆的方式 (　　)
A. 恒定半径 B. 可变半径 C. 倒角拐角 D. 突然停止

61.下列哪个选项不是在草图中绘制矩形的方法 (　　)
A. 2个点 B. 3个点 C. 4个点 D. 中心和两个点
62.怎样改变草图从A到B (　　)

A.编辑值5.0到 –5.0 B. 删除尺寸5.0并重建垂直线 C. 利用变更解
D. 利用编缉曲线拉伸去 延伸矩形 E. 不能编缉 , 重新建立一个新的
63.你将倒园三边缘, 如下图示 : Edge 1, Edge 2 and Edge3 . 边缘1 和边缘2的半径是15. 边缘3的半径是 20. 那一种倒园顺序将得到好的结果(中间), 而不是坏的结果 .

( )

A. 首先倒圆边缘3然后倒圆边缘1和边缘2.
B. 首先倒圆边缘1和边缘2, 然后倒园边缘3.
C. 首先倒圆边缘1, 然后倒圆边缘2, 最后倒圆边缘3.
D. 首先倒圆边缘1, 然后倒圆边缘3, 最后倒圆边缘2.
64.下面关于基准平面的说法正确的是： ( )
A. 基准平面包括相关基准平面和固定基准平面 B. 作为特征的镜像平面
C. 作为实体的修剪平面 D. 作为草图的放置面
E. 都正确
65.下列哪个选项不能做布尔求交运算 ( )
A. 目标体：实体和工具体：实体 B. 目标体：实体和工具体：片体
C. 目标体：片体和工具体：实体 D. 目标体：片体和工具体：片体
66.使用什么菜单命令可以知道一个模型文件是如何一步步建立特征的 ( )
A、编辑->特征->回放 B、编辑->特征->回顾
C、编辑->模型->历史 D、编辑->模型->回顾
67.编辑对象显示中，无法进行哪个设置 ( )
A. 图层移动 B. 颜色设置 C. 头面对设置 D. 参数设置
68.假设在创建一个自由曲面的特征，我们已经获得了一条曲线大量的点，那么创建次曲线最佳的方法是： ( )
A. 通过点样条 B. 通过极点样条 C. 拟合样条 D. 工作室样条
69. UG NX中镜像体与镜像特征的区别，以下说法正确的是？ ( )
A. 镜像特征主要用于凸台 孔 圆角特征的关联复制。
B. 镜像体关联复制时参考面需要提前创建。
C. 镜像特征不需要单独创建参考面。
D. A+B+C
70. 哪一个功能非常快速且非常容易地发现草图几何有没有约束，以及哪个方向没 有约束？ ( )
A. 分析曲线 B. 草图信息 C. 草图首选项 D. 拖动草图几何
71.在UG中的抑制特征(Suppress Feature) 的功能是 ( )
A. 从目标体上永久删除该特征 B. 从目标体上临时移去该特征和显示
C. 从目标体上临时隐藏该特征
72. 下面哪一个功能可以将闭合的片体转化为实体？ ( )
A. 补片体 B. 修剪体 C. 缝合 D. 布尔运算-求和
73.引用集的主要目的是: ( )
A. 连接组件几何体 B. 包括或排除在下一级装配中的组件对象
C. 观察一个组件的部件历史 D. 允许建立部件间表达式
74.如果在建模过程中，希望将做好的实体模型以参数化的方式保留一个副本，正确的操作方法是： ( )
A. 利用关联复制功能中的"抽取"功能来抽取整个实体。
B. 利用"复制到层"功能将模型复制到另一个层中。
C. 利用"编辑→变换功能"，复制此实体。
D. 在其它层中按照相同的步骤再作一次.
75. 哪一个功能非常快速且非常容易地发现草图几何有没有约束，以及哪个方向没有约束？ ( )
A. 分析曲线 B. 草图信息 C. 草图首选项 D. 拖动草图几何
76. 构成有界平面的曲线必须共面吗？ ( )
A. Yes B. No B. 根据建模首选项的设置来决定 C. 以上都不对
77. “添加现有组件”中“图层选项”包括 (　 　)
A. 工作层 B. 原先的 C. 如指定的 D. 以上均是
78. 下列哪个工具可以生成局部剖视图 (　 　)
A. B. C. D.
79. 在UG NX8.0制图模块默认零件明细表是不可用的，要想正常使用,以下选项正确的是？ ( )
A. 更改用户默认配置 B. 更改UGII附属文件
C. 更改制图首选项设置 D. A+B
80. 在工程制图中,进行倒斜角尺寸标注需要点击哪个图标 (　 　)
A. B. C. D.
81.下图中所用的是哪个类型的剖视图 (　 　)
A. 旋转剖 B.局部剖 C.阶梯剖（折叠剖） D. 断开剖

82. 下图中从左图到右图的变化是应用了“体拔模”的哪种拔模类型 (　 　)
A. 双侧拔模 B. 填充底切区域拔模 C. 匹配拔模 D. 最高点拔模

83. 关于“相交曲线”下列说法正确的是 (　 　)
A. 只能选择两个平面 B. 只能选择两组平面
C. 可以选择多组面 D. 可以选择两组曲面
84. “通过曲线网格”中必须有主曲线和交叉曲线，其中主曲线不可以是 (　 　)
A. 一个点 B. 两个点 C. 一个点和一条曲线
D. 两条曲线 E. 多条曲线
15. 下图采用了哪种类型的装配约束 (　 　)
A. 配对 B. 对齐 C. 距离 D. 平行

86. “管道”的引导线串是 (　 　)
A. 仅连续 B. 仅相切 C. 圆滑相切连续 D. 必须曲率连续
87.以下哪种说法不属于布尔运算 (　 　)
A. 求和 B. 求差 C. 求交 D. 缝合
88. 下列哪个图标是“创建组件阵列” (　 　)
A. B. C. D.
89. 在工程制图中,进行角度尺寸标注需要点击哪个图标 (　 　)
A. B. C. D.
90. UG NX制图模块的局部剖视图的创建过程，以下叙述正确的是 ( )
A. 选中视图 右击 扩展 创建曲线 退出扩展 创建剖视图
B. 创建剖视图 扩展 选中视图 方向 创建
C. 选中视图 扩展 指定基点 指定方向
D. 都不对
91.在草图中，选择两条圆弧可能产生那些几何约束： (　 　)
A. 同心 B. 等弧长 C. 等半径 D. 重合 E. 都可以
92.进入草图后，通过菜单“首选项”|“草图”，打开 “草图首选项”对话框，可以对草图进行设置。下面哪个选项不属于草图首选项的内容 (　 　)
A. 捕捉角 B. 文本高度 C. 小数点位数 D. 尺寸界线
93. 下列哪个图标不属于草图中的几何约束 (　 　)
A. B. C. D.
94. 在草图模块下由左图到右图是应用了哪个命令 (　 　)
A. 镜像 B. 抽取 C. 添加现有曲线 D. 复制

95. 下图的实体是由左侧的曲线通过“拉伸”命令完成的，请指出在拉伸的过程中没有使用的方法 (　 　)
A. 限制起始值 B. 拔模角 C. 偏置 D. 布尔差运算

96. 下列关于圆台的说法哪个是正确的 (　 　)
A. 圆台的高度可以是负值 B. 必须输入拔模角度值
C. 不能选择基准平面 D. 只能选择平的放置面
97. 如下图所示，一个底边长100，顶边长82.4，高100的几何模型，试求它的拔模角？从下列选项中选择最接近的正确答案： ( )

A. 12° B. 11° C. 10° D. 10.5°
98. 通过“缩放体”命令，对一个尺寸100的长方体缩放后，尺寸变为107.5的长方体。请问应用了“缩放体”命令的何种类型？以及缩放的比例因子 ( )
A..均匀 0.075 B. 常规 0.075
C. 均匀 1.075 D. 常规 1.075
99. 在“实例特征”中“镜像体”只能选择( )镜像对象 (　 　)
A. 实体表面 B. 片体 C. 小平面 D. 基准平面
100. 如下图所示，分析其主要建模思路，从选项中选择正确答案。 ( )

A. 草绘 建模 特征修饰 抽壳
B. 草绘 建模 抽壳 特征修饰
C. 草绘 建模 拔模 倒圆 抽壳
D. 草绘 建模 倒圆 拔模 抽壳
101. 下面哪一个功能可以将闭合的片体转化为实体？ ( )
A. 补片体 B. 修剪体 C. 缝合 D. 布尔运算-求和
102.利用片体对实体表面进行修补，创建所需要的实体表面的是 (　 　)
A. 补片体 B. 修剪体 C. 分割体 D. 缝合
103.请问下图是在UG NX的什么环境下？ (　 　)

A. 真实着色编辑器 B. 渲染 C. A+B D. 其它软件
104.在NX的用户界面里，哪个区域提示你下一步该做什么？ (　 　)
A、 信息窗口 B、提示栏 C、状态栏 D、部件导航器
105. “已扫掠”命令的引导线串最多是 (　 　)
A. 1条 B. 2条 C. 3条 D. 4条
106.“桥接”曲面的哪个选项必须得有 (　 　)
A. 主面 B. 侧面 C. 第一侧面线串 D. 第二侧面线串
107.下列哪个操作不产生新的视图？ (　 　)
A、 剖视图 B、旋转剖视图 C、半剖视图 D、局部剖视图
108.在装配导航器中符号“●”表示 (　 　)
A. 充分约束 B. 部分约束 C. 无约束 D. 延迟约束
109.下图采用了哪种类型的装配约束 (　 　)
A. 相切 B. 垂直 C. 距离 D. 平行

110.下列关于“偏置曲面”的说法，哪个是正确的 (　 　)
A. 偏置值只能为正 B. 方向可以取反向
C. 偏置对象只能是实体表面 D. 偏置对象只能是片体
111.下图中所用的是哪个类型的剖视图 (　 　)
A. 旋转剖 B.局部剖 C.阶梯剖（折叠剖） D. 断开剖

112.草图平面不能是 (　 　)
A. 实体平表面 B. 任一平面 C. 基准面 D. 曲面
113.下面哪个选项不是图层的状态 (　 　)
A. 不可选 B. 作为工作层 C. 不可见 D. 只可见
114.草图平面不能是 (　 　)
A. 实体平表面 B. 任一平面 C. 基准面 D. 曲面
115.下图是在草图中绘制圆，请指出哪个是用“中心和直径”的方法绘制的 (　 　)
A. B.
116.（ ）是UG NX系统提供给用户的坐标系统，用户可以根据需要任意移动它的位置 (　 　)
A. 绝对坐标系（ACS） B. 工作坐标系（WCS) C. 机构坐标系（MCS）
117.以下关于“凸起”的说法哪个是正确的 (　 　)
A. 凸起只能放在平面上 B. 凸起的值一定是正值
C. 可能选择草图曲线作为剖面线 D. 剖面线可以不封闭
118.如下所示从做左到右用的是UG NX8.0里的“对特征形成图样”命令实现的,试分析应用了何种“布局 (　 　)

B. B. C. D.
119.关于“从固定边缘拔模”下列说法正确的是 (　 　)
A. 只能从实体边缘拔模 B. 拔模角必须为正值
C. 拔模方向不可以改变 D. 可以从被分割的面的边缘拔模
120.下列哪个选项不能做布尔求交运算？ (　 　)
A. 目标体：实体和工具体：实体B. 目标体：实体和工具体：片体
C. 目标体：片体和工具体：实体D. 目标体：片体和工具体：片体
121.在“分割体”中工具体不能是 (　 　)
A. 基准平面 B. 圆柱面 C. 球面 D. 两个曲面
122.“倒斜角”命令共有了几种类型 (　 　)
A. 2种 B. 3种 C. 4种 D. 5种
123.下图中哪个图标表示用“点—垂直”的方式创建直线 (　 　)
A. B. C. D.
124.“镜像曲线”的对像不能是 (　 　)
A. 曲线 B. 实体边缘 C. 实体 D. 草图
125.“分割曲线”不包括 (　 　)
A. 等分段 B. 根据边界对象分段 C. 在节点上 D. 修剪边界
126.“通过条纹反射在曲面上的影像反映曲面的连续性”描述的是 (　 　)
A. 剖面分析 B. 曲线分析—曲率梳 C. 面分析—半径 D. 面分析—反射
127.下图中的片体是通过哪个命令一步实现的 (　 　)
A. 偏置面 B. 偏置曲面 C. 扩大曲面 D. 抽取曲面
实体
片体

128.以下哪个选项不是“样式圆角”创建两个曲面壁之间的弯曲圆角的方法 (　 　)
A. 规律 B. 曲线 C. 轮廓（配置文件） D. 曲率
129.（ ）在设计过程中起到十分重要的辅助作用，能够详细的纪录设计的全过程，设计过程所用的特征、特征操作、参数等都有详细的记录 (　 　)
A. 装配导航器 B. 部件导航器 C. 浏览器 D. 特征树
130.在工程制图中,进行角度尺寸标注需要点击哪个图标 (　 　)
A. B. C. D.
131.下图中所用的是哪个类型的剖视图 (　 　)
A. 旋转剖 B.局部剖 C.半剖 D. 展开剖

132.以下哪种文件类型不是用户可以创建的文件类型 (　 　)
A. 部件文件 B. FEM文件 C. 仿真文件 D. 制图文件
133.按照UG推荐的标准，草图和参考对象（基准面和基准轴）分别放在（ ）层范围内。
(　 　)
A.21－40和41－60 B. 21－40和61－80
C. 41－60和61－80 D. 61－80和81－100
134.下面（ ）不是基本体素。 (　 　)
A． 圆锥 B.圆柱 C腔体 D球
135.下面不能用于建立圆柱体的操作是 （ ）。
