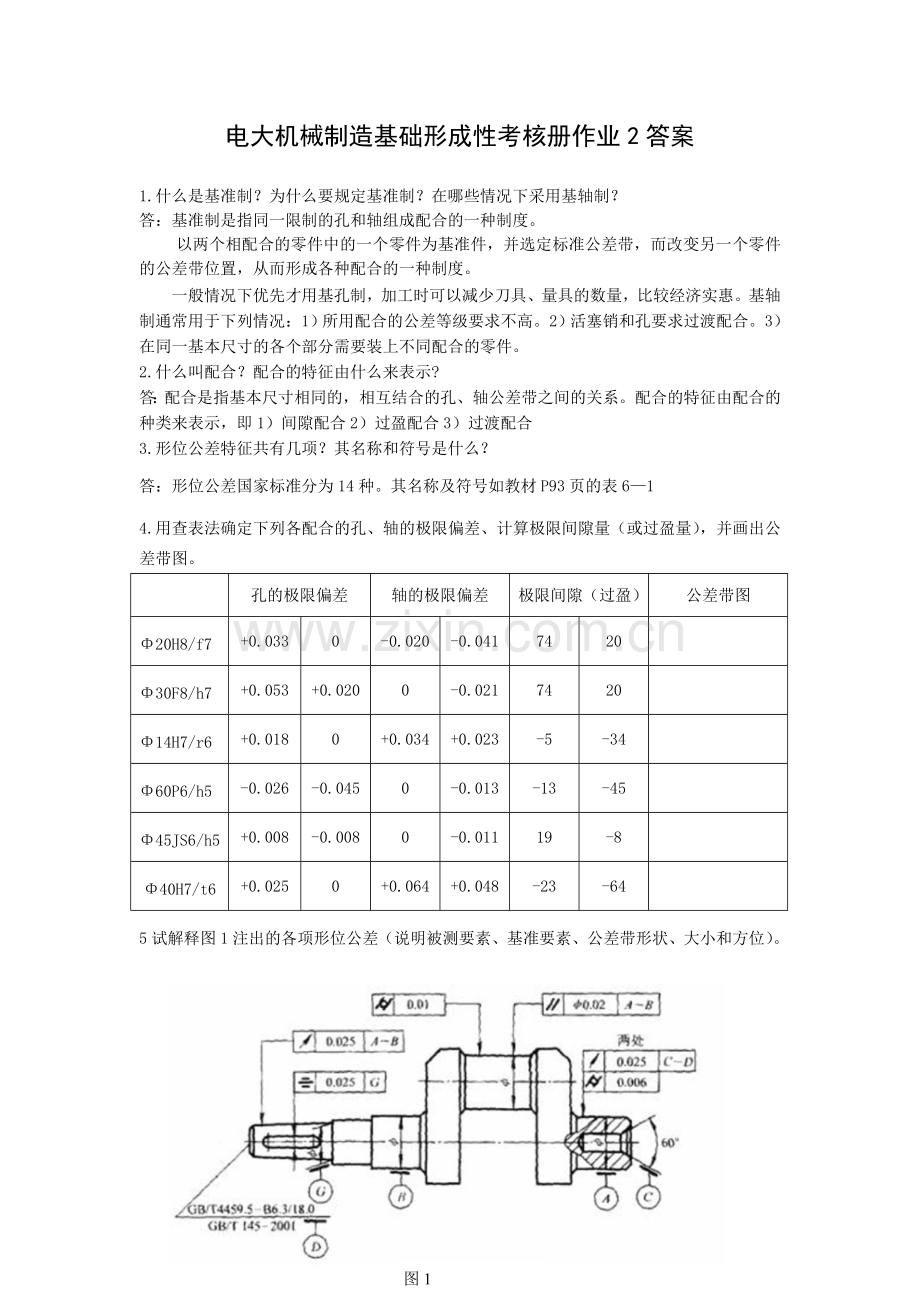

电大机械制造基础形成性考核册作业2答案

1.什么是基准制？为什么要规定基准制？在哪些情况下采用基轴制？
答：基准制是指同一限制的孔和轴组成配合的一种制度。
以两个相配合的零件中的一个零件为基准件，并选定标准公差带，而改变另一个零件的公差带位置，从而形成各种配合的一种制度。
一般情况下优先才用基孔制，加工时可以减少刀具、量具的数量，比较经济实惠。基轴制通常用于下列情况：1）所用配合的公差等级要求不高。2）活塞销和孔要求过渡配合。3）在同一基本尺寸的各个部分需要装上不同配合的零件。
2.什么叫配合？配合的特征由什么来表示?
答：配合是指基本尺寸相同的，相互结合的孔、轴公差带之间的关系。配合的特征由配合的种类来表示，即1）间隙配合2）过盈配合3）过渡配合
3.形位公差特征共有几项？其名称和符号是什么？
答：形位公差国家标准分为14种。其名称及符号如教材P93页的表6—1
4.用查表法确定下列各配合的孔、轴的极限偏差、计算极限间隙量（或过盈量），并画出公差带图。

孔的极限偏差
轴的极限偏差
极限间隙（过盈）
公差带图
Φ20H8/f7
+0.033
0
-0.020
-0.041
74
20

Φ30F8/h7
+0.053
+0.020
0
-0.021
74
20

Φ14H7/r6
+0.018
0
+0.034
+0.023
-5
-34

Φ60P6/h5
-0.026
-0.045
0
-0.013
-13
-45

Φ45JS6/h5
+0.008
-0.008
0
-0.011
19
-8

Φ40H7/t6
+0.025
0
+0.064
+0.048
-23
-64

5试解释图1注出的各项形位公差（说明被测要素、基准要素、公差带形状、大小和方位）。
图1

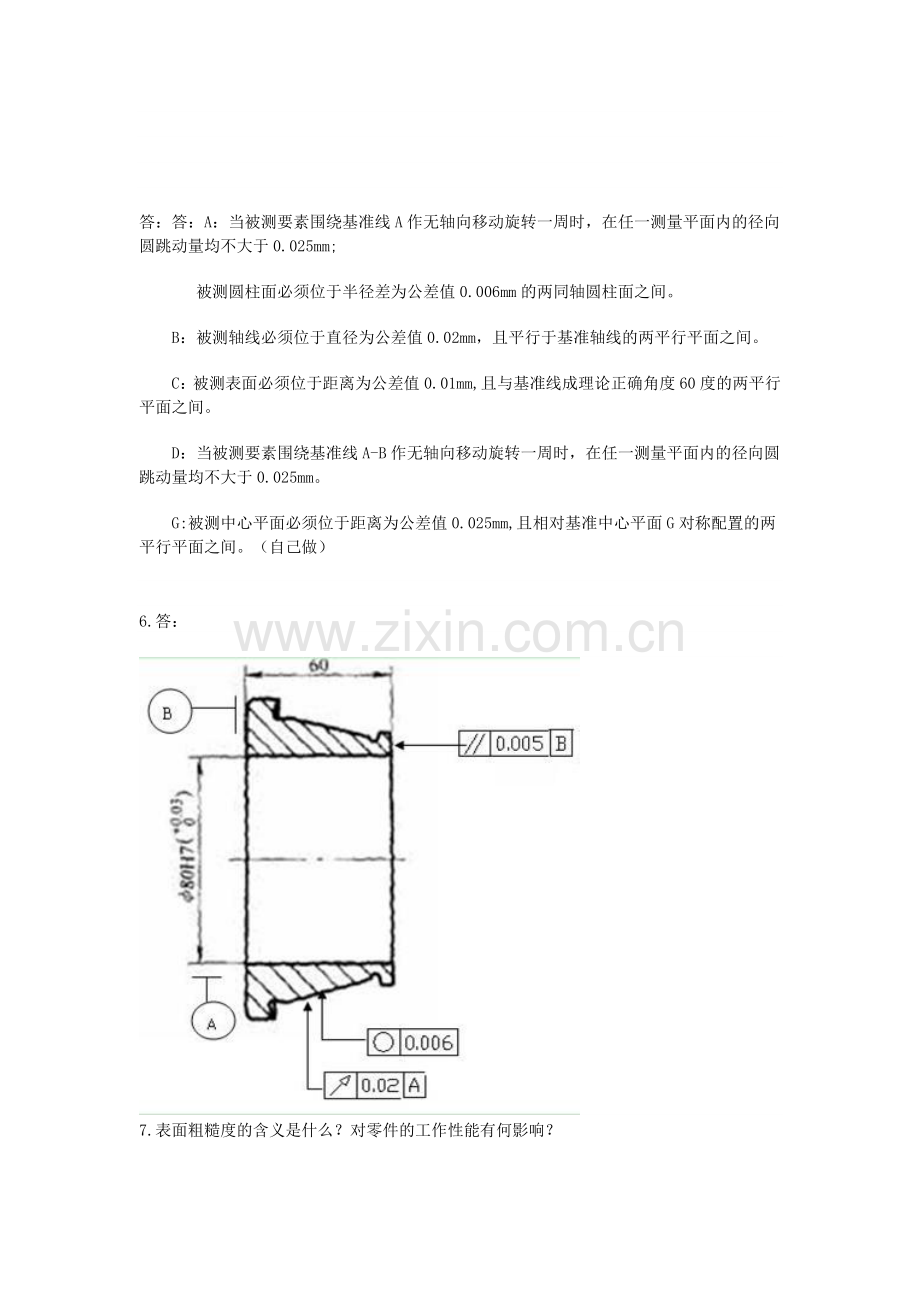

答：答：A：当被测要素围绕基准线A作无轴向移动旋转一周时，在任一测量平面内的径向圆跳动量均不大于0.025mm;
被测圆柱面必须位于半径差为公差值0.006mm的两同轴圆柱面之间。
B：被测轴线必须位于直径为公差值0.02mm，且平行于基准轴线的两平行平面之间。
C：被测表面必须位于距离为公差值0.01mm,且与基准线成理论正确角度60度的两平行平面之间。
D：当被测要素围绕基准线A-B作无轴向移动旋转一周时，在任一测量平面内的径向圆跳动量均不大于0.025mm。
G:被测中心平面必须位于距离为公差值0.025mm,且相对基准中心平面G对称配置的两平行平面之间。（自己做）

6.答：

7.表面粗糙度的含义是什么？对零件的工作性能有何影响？
答：表面粗糙度是指加工表面具有的较小间距和微小峰谷不平度。表面粗糙度的大小，对机械零件的使用性能有很大的影响，主要表现在以下几个方面：1）影响零件的耐磨性。2）影响配合性质的稳定性。3）影响疲劳强度。4）影响抗腐蚀性。
8.选择表面粗糙度参数值时，应考虑哪些因素？
答：1）取样长度与评定长度2）中线3）评定参数4）评定参数的允许值
9.常用的表面粗糙度测量方法有哪些？各种方法适用于哪些评定参数？
答：1）轮廓的幅值参数：轮廓的算术平均偏差和轮廓的最大高度
2）轮廓单元的平均宽度
3）轮廓的支承长度率
10.在一般情况下，Φ40H7和Φ80H7相比，Φ40H6/j5和Φ40H6/s5相比，哪个应选用较小的粗糙度值？
答：Φ40H7和Φ80H7相比，选择Φ80H7
Φ40H6/j5和Φ40H6/s5相比，选择Φ40H6/j5
11.

答：最上面的表面粗糙度为1.6的应该标在可见轮廓线、尺寸界限、引出线或它们的延长线上。
12.已知零件的配合关系为Φ25H7/p6，请确定相关的参数，并填写在下表中。
