智能家居设计方案毕业论文初稿.doc

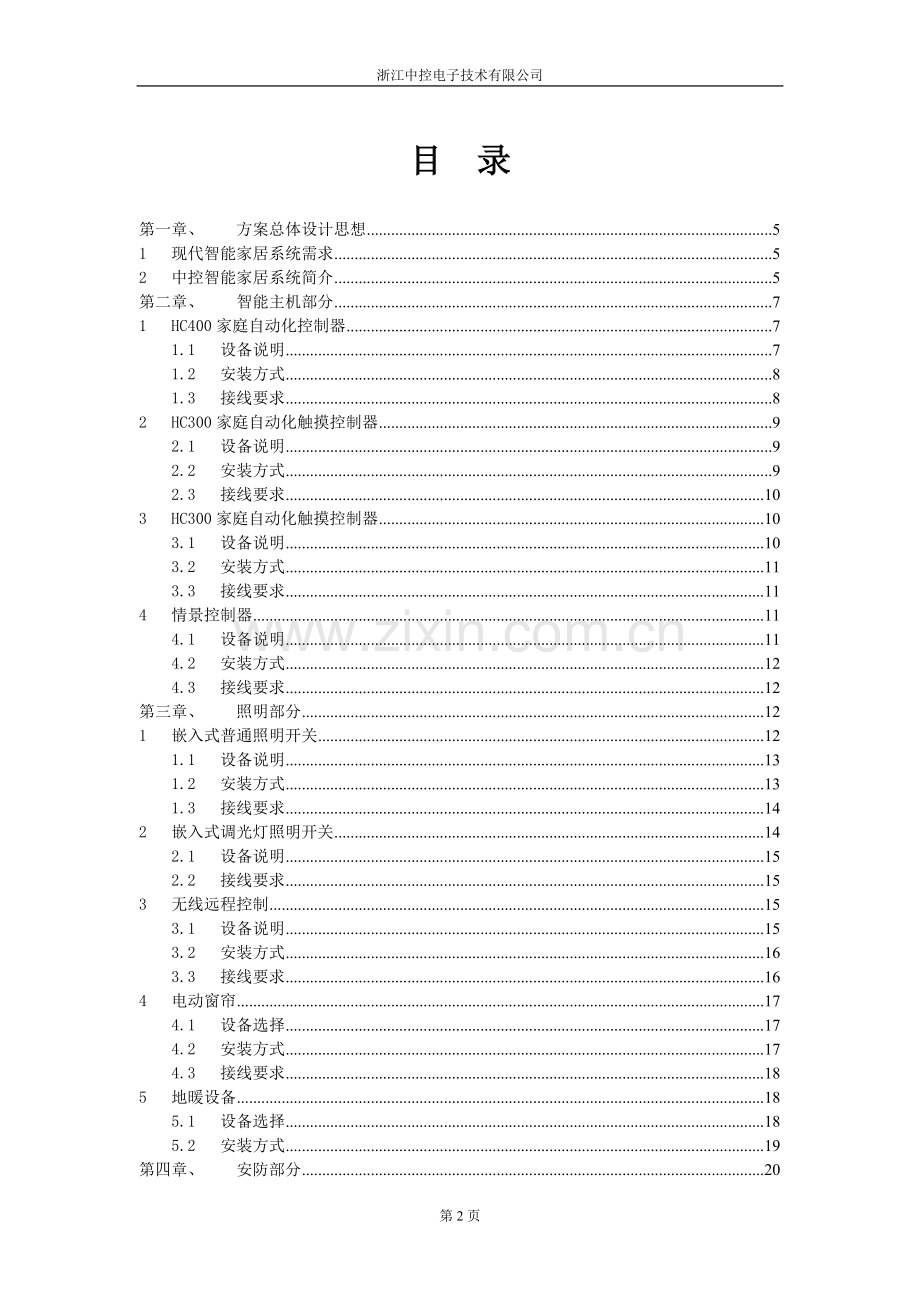

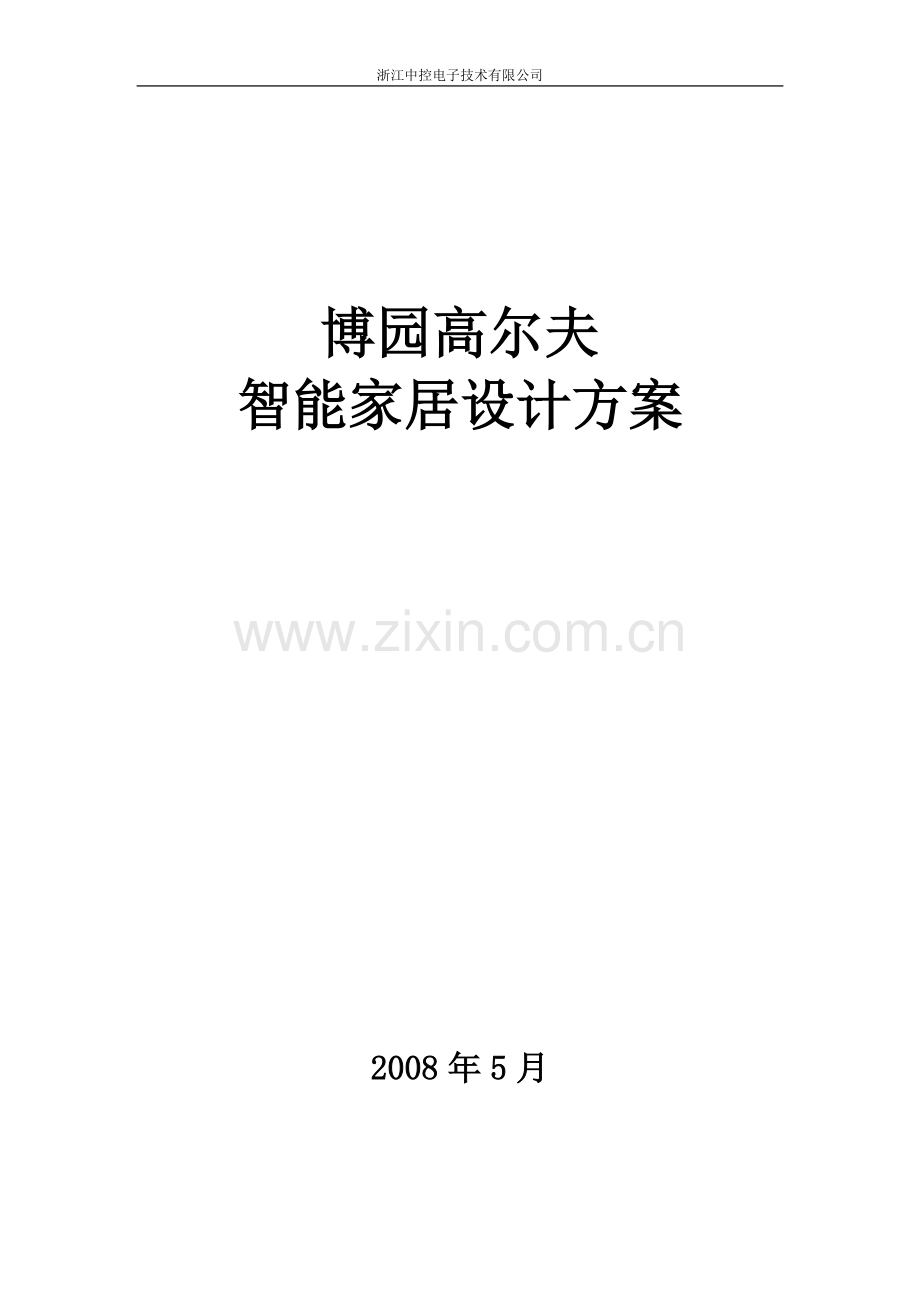

浙江中控电子技术有限公司博园高尔夫智能家居设计方案2008年5月目 录第一章、方案总体设计思想51现代智能家居系统需求52中控智能家居系统简介5第二章、智能主机部分71HC400家庭自动化控制器71.1设备说明71.2安装方式81.3接线要求82HC300家庭自动化触摸控制器92.1设备说明92.2安装方式92.3接线要求103HC300家庭自动化触摸控制器103.1设备说明103.2安装方式113.3接线要求114情景控制器114.1设备说明114.2安装方式124.3接线要求12第三章、照明部分121嵌入式普通照明开关121.1设备说明131.2安装方式131.3接线要求142嵌入式调光灯照明开关142.1设备说明152.2接线要求153无线远程控制153.1设备说明153.2安装方式163.3接线要求164电动窗帘174.1设备选择174.2安装方式174.3接线要求185地暖设备185.1设备选择185.2安装方式19第四章、安防部分201无线视频监控201.1设备选择201.2设备安装211.3设备连接212模拟视频监控212.1设备选择212.2设备安装212.3设备连接213其他安防设备223.1设备选择223.2设备连接22第五章、空调控制器221中央空调221.1设备说明221.2安装方式231.3设备适用性231.4接线方式23第六章、清单24 第一章、 方案总体设计思想1 现代智能家居系统需求随着社会不断的发展，特别是近几年信息技术、网络技术的迅速崛起，改变了人们原有的生活方式，人们对住房的要求上有了很大的改变。以前人们对住房的要求主要是在住房位置、价格、大小等方面考虑得比较多；而现在很多人对房子的要求已从追求“物理空间、豪华装修”转变到“现代精神内涵、浪漫生活情趣”，人们开始从“舒适安全、经济方便、信息化智能化”等方面对住房进行考察。特别是从事IT行业的人、归国华侨、民营企业家等，他们思想先进，对新事物接触得快，而且他们很多喜欢家庭办公，因此他们对房屋智能化、安全性、信息化的要求比较高。2 中控智能家居系统简介中控智能家居系统从安全性、舒适性等角度设计了一系列符合现代智能家居系统需求的产品。用户通过固定电话、移动电话拨打家里的固定电话，通过按键选择就能够方便的查询控制家里各种智能设备，也能查询控制各种安防设备。利用智能手机、计算机、笔记本电脑通过因特网访问家庭自动化服务器，能够更加方便的实现对智能设备、视频监控器等的远程控制、访问。如果用户安装了数字化客厅的相关设备，用户就能够在客厅享受家庭影院的同时实现对所有智能化设备的访问、控制及监控。在家中，用户可以通过多种途径实现对家里的智能化设备进行访问、控制及监控。中控智能家居系统提供完善的终端节点产品，对家里的各种电器及安防设备进行智能化、安全化、信息化的改造和集成。下图为中控智能家居系统图：下图为使用中控智能家居系统的一个典型案例示意图：1. HC400家庭自动化触摸控制器2. 自动窗帘3. HC300家庭自动化控制器4. 无线网络摄像机5. 安防设备6. FCU301-Z空调温控器7. iControl家庭自动化软件8. 照明设备9. 自动升降帘第二章、 智能主机部分1 HC400家庭自动化控制器使用HC400家庭自动化控制器，内置iControl家庭自动化软件。安装了iControl软件的HC400能够成为家庭自动化控制的中心，能够实现所有的智能化控制功能、报警及监控功能。通过VGA接口能够与客厅的液晶显示器、液晶电视、投影机等显示设备相连，在享受家庭影院的同时实现对家里所有智能设备的控制及监控。1.1 设备说明HC400家庭自动化控制器：l WinXPe操作系统，内置iControl家庭自动化软件；l 1.2G Intel Celeron M处理器l 512M DDR2 SDRAM，2GB USB闪存；l 1个VGA接口，1套音频输入/输出接口，可连接LCD电视或家用投影机；l 1个10/100M以太网；l 1个RS232接口，2个USB 2.0接口l 内置1个无线接口；l 内置1个MCE遥控接收器；l 内置1个Fax/Modem接口；图1：HC400家庭自动化控制器iControl家庭自动化软件：软件运行于HC400控制器中，通过遥控器的简单操作可以实现各种智能化控制的设置及操作。图2：iControl家庭自动化软件1.2 安装方式HC400一般安装于客厅液晶电视、音响附近。设备外形如图1 。建议在客厅安装一个HC400家庭智能化控制器，这样当您在客厅享受家庭影院的同时，就能通过一个遥控简单的实现对家里所有智能设备的控制及监控。1.3 接线要求HC400需要与AC220电源、RJ45网线及RJ11电话线连接。在布线中请在HC400的安装处提供这三个接口。2 HC300家庭自动化触摸控制器使用HC300家庭自动化触摸控制器，内置iControl自动化控制软件。安装了iControl软件的HC300能够成为家庭自动化控制的中心，能够实现所有的智能化控制功能、报警及监控功能。HC300控制器包含一个7寸的触摸屏，通过对触摸屏的操作就能简单的完成所有的智能化设置及控制。2.1 设备说明HC300：l WinXPe操作系统，内置iControl家庭自动化软件；l AMD LX800处理器，256M DDR SDRAM，1GB DOM闪存；l 7寸宽屏触摸屏，分辨率800480；l 1个10/100M以太网；l 1个RS232接口，2个USB接口l 外置家庭自动化网关，含n 1个无线接口；n 1个MCE遥控接收器；n 1个Fax/Modem接口；图三：HC300家庭自动化触摸控制器2.2 安装方式HC300家庭自动化触摸控制器嵌入在墙体内部。需要在墙体上安装预留安装位置。建议在每个楼层的入口出安装一个HC300家庭自动化触摸控制器，这样能够在提高您生活舒适性的同时还能提升装修的层次。2.3 接线要求HC300需要与AC220电源、RJ45网线及RJ11电话线连接。在布线中请在HC300的安装处提供这三个接口。3 MP300触摸控制屏使用MP300家庭自动化触摸控制器，将MP300的网络接口连接至家庭网关。通过IE就能访问家庭主控制器上的控制主页，通过对主页上的触摸控制就能轻松控制家中所有的智能设备。3.1 设备说明MP300：l WinXPe操作系统；l Cirrus LOGIC EP9315处理器，64MB SDRAM/32MB NorFlash；l 7寸宽屏触摸屏，分辨率800480；l 1个10/100M以太网；l 1组SD卡接口l 1个RS232接口，2个USB接口图三：HC300家庭自动化触摸控制器3.2 安装方式HC300家庭自动化触摸控制器嵌入在墙体内部。需要在墙体上安装预留安装位置。建议在每个楼层的入口出安装一个HC300家庭自动化触摸控制器，这样能够在提高您生活舒适性的同时还能提升装修的层次。3.3 接线要求HC300需要与AC220电源、RJ45网线及RJ11电话线连接。在布线中请在HC300的安装处提供这三个接口。4 情景控制器情景控制器能够实现多种情景的设置，并通过无线控制的方式实现对家中的智能设备进行控制。4.1 设备说明下图为RMC情景控制器的外形图：4.2 安装方式RMC情景控制器安装在86底盒中，嵌入安装至墙体中。推荐将RMC情景控制器安装在主卧、客厅、次卧、书房等各个房间的入口处，对于有些较大的房间如客厅等，推荐使用多个RMC情景控制器。4.3 接线要求RMC仅需要提供L线与N线就可进行工作。第三章、 照明部分1 嵌入式普通照明开关嵌入式普通照明开关使用RCZ303房间照明控制器进行改造，就可实现智能无线控制。1.1 设备说明RCZ房间照明控制器可以在原有的照明控制开关设备基础上，不改变原有装修风格，实现对灯光的无线智能控制。RCZ303能够提供3路照明设备的开关控制。1.2 安装方式RCZ303房间照明控制器嵌入在原有照明开关接线端子与底盒之间。RCZ提供5个接线端子连接L线、N线及3路照明开关线，提供6根连接线，连接原有机械开关。传统开关的安装连接如下图：使用RCZ房间照明控制器的安装连接如下图：1.3 接线要求RCZ303房间照明控制器的接线有以下一些注意事项：1. RCZ303的安装处必须有L、N两线。2. RCZ303控制的照明电器每路不得大于3安培。3. 使用标准86、半120及120底盒，底盒深度应为50mm，使原有的照明开关接线端与底盒之间间距大于18mm（注：一般照明开关接线端与底盒间距一般为22mm）。4. RCZ303房间照明控制器能够连接最多三路照明设备。如多于三路照明设备，请在设计中使用多个开关面板。5. 当原有开关数量少于3路时，多余的开关能够用于其他智能化控制，如无线远程控制、场景控制等。2 嵌入式调光灯照明开关嵌入式普通照明开关使用RCZ203房间照明控制器进行改造，就可实现无线智能调光设备的控制。2.1 设备说明RCZ203房间照明控制器可以在原有的照明控制开关设备基础上，不改变原有装修风格，实现灯光的无线智能控制。RCZ203能提供1路调光设备的控制，还能提供2路的开关照明设备的控制。RCZ203设备外形与RCZ303设备外形一致。2.2 接线要求RCZ203房间照明控制器的接线有以下一些注意事项：1. RCZ203的安装处必须有L、N两线。2. RCZ203控制的照明电器每路不得大于3安培。3. 使用标准86、半120及120底盒，底盒深度应为50mm，使原有的照明开关接线端与底盒之间间距大于18mm（注：一般照明开关接线端与底盒间距一般为22mm）。4. RCZ203房间照明控制器能够连接最多两路照明设备及一路调光照明设备。如控制设备数量多余上述，请在设计中使用多个开关面板。3 无线远程控制通过对RCZ303设备的配置，能够实现无线远程控制。3.1 设备说明RCZ303房间照明控制器可以在原有的照明控制开关设备基础上，不改变原有装修风格，实现各种智能无线远程控制，能够取代传统的双连，多连开关的有线设计。RCZ303分别提供3路无线远程控制。例如在客厅安装一个RCZ303设备通过简单的设置，就能无线控制露台的灯光。也可以通过设置，实现露台、客厅顶灯、客厅射灯的统一关闭或者打开的场景控制。3.2 安装方式与RCZ303安装方式相同，但无须连接任何照明设备。以RCZ303为例，下图为接线方式。3.3 接线要求RCZ303房间照明控制器的接线有以下一些注意事项：1. RCZ303的安装处必须有L、N两线。2. 使用标准86、半120及120底盒，底盒深度应为50mm，使原有的照明开关接线端与底盒之间间距大于18mm（注：一般照明开关接线端与底盒间距一般为22mm）。3. RCZ303房间照明控制器能够实现三种智能无线远程控制。如多于三路照明设备，请在设计中使用多个开关面板。4 电动窗帘中控智能家居系统能够对一些电动窗帘实现智能控制。4.1 设备选择在选择电动窗帘时，需要选择固定式开关控制的电动窗帘。用户最好能够提供电动窗帘型号，并联系技术支持确认控制方式与接线方式。4.2 安装方式以普通电动窗帘为例：需要在窗帘附近预埋一个86底盒，提供给86底盒的有原有控制线、L线、N线。原电动窗帘接线方式如下：使用RCZ302替代原控制盒后接线方式如下：4.3 接线要求电动窗帘控制器安装接线时的注意事项与RCZ303相似：1. 电动窗帘控制器的安装处必须有L、N两线。2. 电动窗帘控制器控制的电机每路不得大于3安培。3. 使用标准86、半120及120底盒，底盒深度应为50mm，使原有的照明开关接线端与底盒之间间距大于18mm（注：一般照明开关接线端与底盒间距一般为22mm）。4. 如果使用RCZ303，则多余的1个开关能够用于其他智能化控制，如远程无线控制、场景控制等。5 地暖设备中控智能家居系统能够对一些地暖设备实现智能控制。5.1 设备选择在选择地暖设备时需要选择固定式开关控制的地暖设备。用户最好能够提供地暖设备型号，并联系技术支持确认控制方式与接线方式。5.2 安装方式以普通地暖设备为例：需要在地暖设备附近预埋一个86底盒，提供给86底盒的有原有控制线、L线、N线。原地暖设备接线方式如下：使用DCZ301替代原控制盒后接线方式如下：第四章、 安防部分1 无线视频监控1.1 设备选择1. 无线网络摄像机的选择：选择使用符合IEEE 802.11g 54M (兼容 IEEE 802.11b)无线标准的网络摄像机。如：D-LINK的DCS-3420感红外无线网络摄像机。2. 无线设备的选择：必须保证网络摄像机在无线信号覆盖范围内，且信号强度大于50。根据需要选择摄像机安装位置并选择合理的无线AP的安装位置。当网络摄像机选择数量大于5台时，需要根据情况添加无线AP数量。1.2 设备安装根据用户需求选择合适的点位安装无线网络摄像机。根据无线网络摄像机的选择，在安装点位预布电源线。1.3 设备连接无线网络摄像机通过无线网络连接至智能主机。2 模拟视频监控2.1 设备选择1. 模拟摄像机的选择：使用普通模拟信号（CVBS）标准摄像机。2. 网络设备的选择：必须使用网络转换设备DVR304将摄像机模拟信号转换为网络数字信号才能在系统中查看视频监控。通过有线网络及网络设备将DVR304接入智能家居网络系统中。2.2 设备安装在用户需求的位置安装摄像机，就近安置DVR304。2.3 设备连接通过RJ45电缆连接DVR304至家庭以太网系统中。根据用户需求可能会需要定制开发DVR304的软件应用功能，请明确需求后联系技术支持。3 其他安防设备3.1 设备选择如果选用建议使用的安防设备，则该安防设备能够完全融入中控智能家居系统。如选用其他品牌的报警产品，报警主机必须选择能够有RS232或TCP/IP连接的主机。如需要提供其他连接方式，可联系技术支持。3.2 设备连接如选用能够仅能提供RS232连接的主机，需要通过RS232或RS485将报警主机与智能主机进行连接。如果选用能够提供TCP/IP连接的报警主机，则报警主机可以与家庭内部网络相连。在确定报警主机后请提供相应通讯协议。第五章、 空调控制器1 中央空调家庭中央空调控制器可以使用FCU301-Z空调温控器作为终端控制设备。使用FCU301-Z空调温控器能够本地、远程、智能控制中央空调。1.1 设备说明FCU301-Z空调温控器是一款中央空调的终端控制器。能够在本地和远程设置空调终端的各种运行模式。FCU301-Z空调温控器前视图如下：1.2 安装方式FCU301-Z空调温控器安装在86底盒中，嵌入墙体安装。1.3 设备适用性FCU301-Z空调温控器适用于直接控制式的中央空调终端设备。因此请用户在确定中央空调的型号后尽快提供相关型号材料和详细说明书，并联系技术支持人员。1.4 接线方式下图为两线制制动阀式中央空调控制器接线图：下图为三线制制动阀式中央空调控制器接线图：第六章、 清单设备名称型号数量备注智能主机HC4001HC300一般布置在客厅液晶电视及音响套件附近，安装及接线请注意方案说明中相关内容。智能主机HC300若干建议安装在每个楼层的入口处。情景控制器RMC若干一般建议几个大房间进行安装，如客厅、主卧等。需预埋86底盒及电源走线。智能照明开关RCZ303若干根据原有设计进行改造即可。设计时需注意方案设计中的注意事项。调光照明开关RCZ203若干根据原有设计进行改造即可。设计时需注意方案设计中的注意事项。无线远程开关RCZ303若干可代替原有的双连、多连开关。设计时需注意方案设计中的注意事项。电动窗帘控制器RCZ302若干根据原有设计进行改造即可。设计时需注意方案设计中的注意事项。地暖设备控制器DCZ301若干根据原有设计进行改造即可。设计时需注意方案设计中的注意事项。视频监控由施工方选型若干根据原有设计进行改造即可。设计时需注意方案设计中的注意事项。无线AP由施工方选型若干根据原有设计进行改造即可。设计时需注意方案设计中的注意事项。其他安防设备由施工方选型若干根据原有设计进行改造即可。设计时需注意方案设计中的注意事项。中央空调控制器FCU301-Z若干一般推荐在所有的房间中均安装。设计时需注意方案设计中的注意事项。1. 80196单片机IP研究与实现,TN914.42 2. AT89S52单片机实验系统的开发与应用,TG155.1 F406 3. 基于单片机的LED三维动态信息显示系统,O536 TG174.444 4. 基于单片机的IGBT光伏充电控制器的研究,TV732.1 TV312 5. 基于89C52单片机的印刷品色彩质量检测系统的研究,TP391.41 6. 基于单片机+CPLD体系结构的信标机设计,TU858.3 TN915.627. 基于单片机SPCE061A的汽车空调控制系统,TM774 TM621.3 8. 带有IEEE488接口的通用单片机系统方案设计与研究,TN015 9. 基于VC的单片机软件式开发平台,TG155.1 F406 10. 基于VB的单片机虚拟实验软件的研究与开发,TG155.1 F406 11. 采用单片机的电阻点焊智能控制器开发,TG155.1 F406 12. 基于51系列单片机的PROFIBUS-DP智能从站研究,TG155.1 F406 13. 八位单片机以太网接入研究与实现,TG155.1 F406 14. 基于单片机与Internet的数控机床远程监控系统的研发,R319 TP319 15. 基于单片机和DSP控制的医用输液泵的研究,U467.11 16. 基于单片机控制新型逆变稳压电源的设计与仿真,F426.22 TP311.52 17. 基于8位单片机的摩托车发动机电控单元软硬件的开发,TB61 18. 基于430单片机的变压器监控终端的研究,TG155.1 F406 19. 逆变点焊单片机控制系统研究,TG131 TG113.14 20. 单片机控制数字变量柱塞泵的研究,F426.22 TP311.52 21. 基于单片机控制的高通量药物筛选及检测系统开发,R730.55 R734.2 22. MCS8051以及DS80C320单片机软核的设计,TP391 23. 基于AVR单片机的应用设计实践,TN015 24. LPC2210单片机的KGW脉冲固体激光掩膜加工控制系统研究,TG131 TG113.14 25. 基于单片机控制的交流伺服系统的多梳栉经编机的研究,TN916 TP317 26. 80C196单片机在铁路客车发电机控制系统中的应用研究,TP368.1 TP393 27. 基于单片机的工程车辆3参数自动换档技术研究,F426.22 TP311.52 28. 削方制材机摇尺机构单片机控制装置的研制,TH213.6 29. 8XC196单片机集成开发环境的研制,F426.22 TP311.52 30. 基于单片机与PC的光电靶测试系统研究,O536 TG174.444 31. 手机和单片机控制系统的理论与应用研究,TG155.1 F406 32. 基于单片机数控实验教学绘图仪研究,TN916 TP317 33. 基于单片机控制的脉冲电化学齿轮修形研究,R319 TP319 34. 基于AT89S52单片机的三相电度表研究,TP274.2 35. 基于MSP430单片机的嵌入式网络终端,TH812 TP368.1 36. 基于MSP430单片机地下车库通风控制系统设计,TP273.2 TG333.26 37. 基于PIC单片机的血压测量计设计,TP311.5 TM910.6 38. 基于单片机的标记打印机的研究与开发,TP277 TG156.82 39. 基于C8051F单片机和CANbus的航空三轴伺服转台控制系统的设计与研究,TP368.1 V217.2 40. 基于单片机的全位置自动焊接控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！毕业论文，毕业设计，毕业论文设计，商业计划、商业策划、大学生商业计划书、大学生商业策划书、大学生创业计划书，毕业论文，毕业设计，毕业论文设计，商业计划、商业策划、大学生商业计划书、大学生商业策划书、大学生创业计划书毕业论文，毕业设计，毕业论文设计，商业计划、商业策划、大学生商业计划书、大学生商业策划书、大学生创业计划书毕业论文，毕业设计，毕业论文设计，商业计划、商业策划、大学生商业计划书、大学生商业策划书、大学生创业计划书项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！第23页
