项目名称： 基于DS18B20的智能温度调节系统

学院名称（盖章）： 仪器与电子学院

项目负责人： 呼延

中北大学教务处制

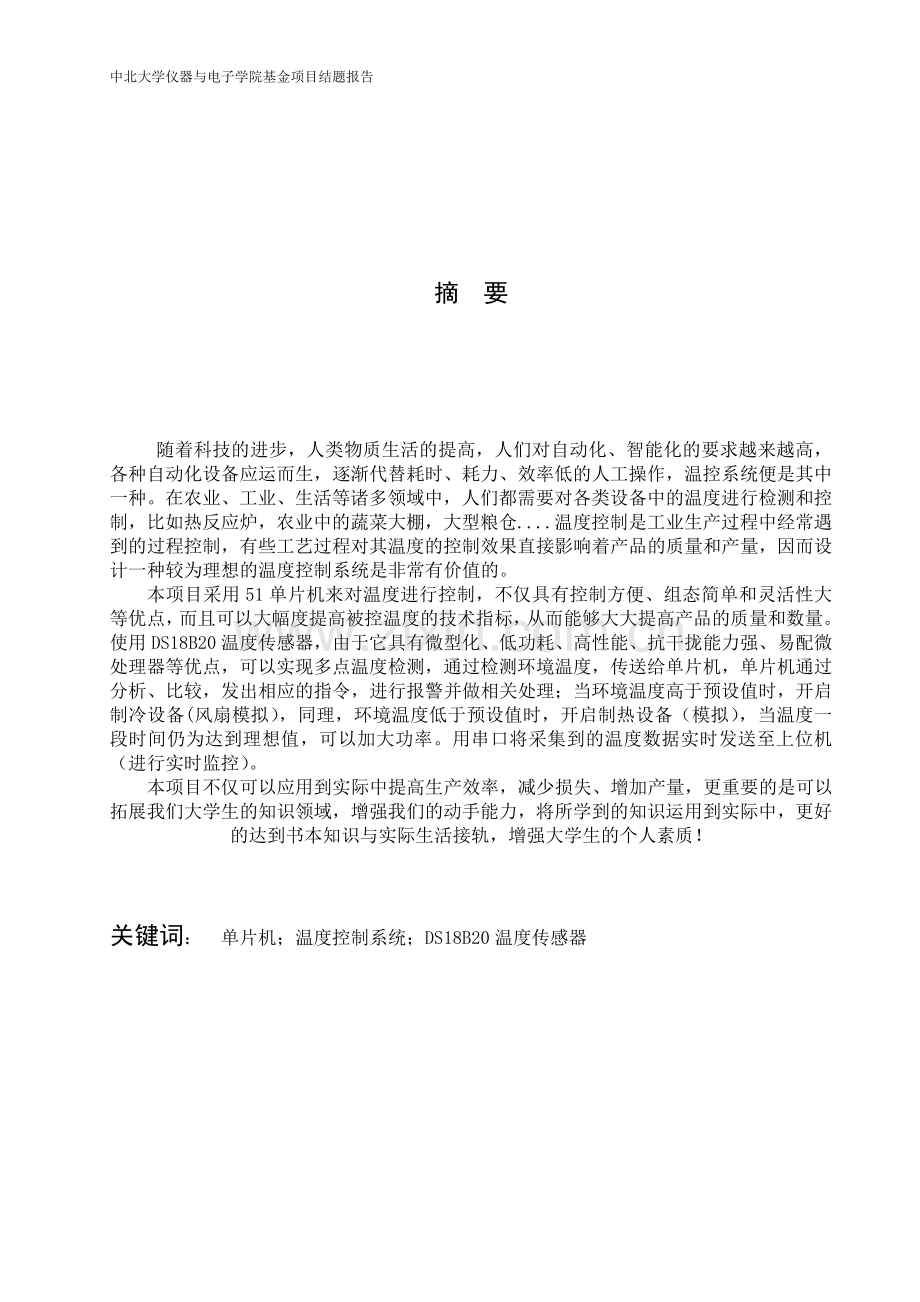

摘 要

随着科技的进步，人类物质生活的提高，人们对自动化、智能化的要求越来越高，各种自动化设备应运而生，逐渐代替耗时、耗力、效率低的人工操作，温控系统便是其中一种。在农业、工业、生活等诸多领域中，人们都需要对各类设备中的温度进行检测和控制，比如热反应炉，农业中的蔬菜大棚，大型粮仓....温度控制是工业生产过程中经常遇到的过程控制，有些工艺过程对其温度的控制效果直接影响着产品的质量和产量，因而设计一种较为理想的温度控制系统是非常有价值的。
本项目采用51单片机来对温度进行控制，不仅具有控制方便、组态简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大提高产品的质量和数量。使用DS18B20温度传感器，由于它具有微型化、低功耗、高性能、抗干拢能力强、易配微处理器等优点，可以实现多点温度检测，通过检测环境温度，传送给单片机，单片机通过分析、比较，发出相应的指令，进行报警 并做相关处理；当环境温度高于预设值时，开启制冷设备(风扇模拟），同理，环境温度低于预设值时，开启制热设备（模拟），当温度一段时间仍为达到理想值，可以加大功率。用串口将采集到的温度数据实时发送至上位机（进行实时监控）。
本项目不仅可以应用到实际中提高生产效率，减少损失、增加产量，更重要的是可以拓展我们大学生的知识领域，增强我们的动手能力，将所学到的知识运用到实际中，更好的达到书本知识与实际生活接轨，增强大学生的个人素质！

关键词： 单片机；温度控制系统；DS18B20温度传感器

目录
1 引言 1
1.1 温度控制系统设计的背景、发展历史及意义 1
1.2 温度控制系统的目的 1
1.3 温度控制系统完成的功能 1
2 总体设计方案 1
2.1 方案一 1
2.2 方案二 2
3 DS18B20温度传感器简介 6
3.1 温度传感器的历史及简介 6
3.2 DS18B20的工作原理 6
3.2.1 DS18B20工作时序 6
3.2.2 ROM操作命令 8
3.3 DS18B20的测温原理 8
3.3.1 DS18B20的测温原理: 8
3.3.2 DS18B20的测温流程 10
4 单片机接口设计 10
4.1 设计原则 10
4.2 引脚连接 11
4.2.1 晶振电路 11
4.2.2 串口引脚 11
4.2.3 其它引脚 11
5 系统整体设计 11
5.1 系统硬件电路设计 11
5.1.1 主板电路设计 11
5.1.2 各部分电路 11
5.2 系统软件设计 14
5.2.1 系统软件设计整体思路 14
5.2.2 系统程序流图 14
5.3 调试 18
6 总结 19
附录 20
参考文献 27

1 引言
1.1 温度控制系统设计的背景、发展历史及意义
温度是生产过程和科学实验中普遍而且重要的物理参数，随着社会的发展，科技的进步，以及测温仪器在各个领域的应用，智能化已是现代温度控制系统发展的主流方向。特别是近年来，温度控制系统已应用到人们生活的各个方面，但温度控制一直是一个未开发的领域，却又是与人们息息相关的一个实际问题。针对这种实际情况，设计一个温度控制系统，具有广泛的应用前景与实际意义。
温度是一个重要的物理量，它反映了物体冷热的程度，与自然界中的各种物理和化学过程相联系。在工、农业生产和日常生活中，各个环节都与温度紧密相联，温度的准确监测及控制占据着极其重要地位。比如，发电厂锅炉的温度必须控制在一定的范围之内；许

多化学反应的工艺过程必须在适当的温度下才能正常进行等。没有合适的温度环境，许多电子设备就不能正常工作，粮仓的储粮就会变质霉烂，酒类的品质就没有保障。可见，温度的测量和控制是非常重要的。
随着电子技术和微型计算机的迅速发展，单片机在电子产品中的应用已经越来越广泛。利用单片机对温度进行控制的技术也随之而生，并日益发展和完善，且越来越显示出它的优越性。
1.2 温度控制系统的目的
本设计的内容是温度测试控制系统，控制对象是温度。温度控制在日常生活及工业领域应用相当广泛，比如温室、水池、发酵缸、电源等场所的温度控制。而以往温度控制是由人工完成的而且不够重视，其实在很多场所温度都需要监控以防止发生意外。针对此问题，本系统设计的目的是实现一种可连续高精度调温的温度控制系统，它应用广泛，功能强大，小巧美观，便于携带，是一款既实用又廉价的控制系统。
1.3 温度控制系统完成的功能
本设计是对温度进行实时监测与控制，设计的温度控制系统实现了基本的温度控制功能：通过检测环境温度，传送给单片机，单片机通过分析、比较，发出相应的指令，进行报警 并做相关处理；当环境温度高于预设值时，开启制冷设备(风扇模拟），同理，环境温度低于预设值时，开启制热设备（模拟），当温度一段时间仍为达到理想值，可以加大功率。液晶LCD1602即时显示温度，精确到小数点一位。

2 总体设计方案
2.1 方案一
测温电路的设计，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。
2.2 方案二
考虑使用温度传感器，结合单片机电路设计，采用一只DS18B20温度传感器，直接读取被测温度值，之后进行转换，依次完成设计要求。
比较以上两种方案，很容易看出，采用方案二，电路比较简单，软件设计容易实现，故实际设计中拟采用方案二。
在本系统的电路设计方框图如图1.1所示，它由三部分组成:①控制部分主芯片采用单片机AT89S52；②显示部分采用液晶lcd1602实现温度显示；③温度采集部分采用DS18B20温度传感器。
加热
降温
单 片 机

DS18B20

LED显示

指示灯

图2－1 温度计电路总体设计方案
1. 控制部分
单片机AT89S52具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要，很适合便携手持式产品的设计使用，系统应用三节电池供电。
2. 显示部分
显示电路采用lcd1602液晶显示。
3. 温度采集部分
DS18B20温度传感器是美国DALLAS半导体公司最新推出的一种改进型智能温度传感器，与传统的热敏电阻等测温元件相比，它能直接读出被测温。这一部分主要完成对温度

信号的采集和转换工作，由DS18B20数字温度传感器及其与单片机的接口部分组成。数字温度传感器DS18B20把采集到的温度通过数据引脚传到单片机的P2.0口，单片机接受温度并存储。此部分只用到DS18B20和单片机，硬件很简单
1) DS18B20的性能特点如下[9]：
1) 独特的单线接口仅需要一个端口引脚进行通信；
2) 多个DS18B20可以并联在惟一的三线上，实现多点组网功能；
3) 无须外部器件；
4) 可通过数据线供电，电压范围为3.0～5.5V；
5) 零待机功耗；
6) 温度以3位数字显示；
7) 用户可定义报警设置；
8) 报警搜索命令识别并标志超过程序限定温度（温度报警条件）的器件；
9) 负电压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。
(2) DS18B20的内部结构
DS18B20采用3脚PR－35封装，如图1.2所示；DS18B20的内部结构，如图3所示。

图2－2 DS18B20封装

(3) DS18B20内部结构主要由四部分组成[5]：
1) 64位光刻ROM。开始8位是产品类型的编号，接着是每个器件的惟一的序号，共有48位，最后8位是前56位的CRC校验码，这也是多个DS18B20可以采用一线进行通信的原因[10]。64位闪速ROM的结构如下.

表2－1 ROM结构
8b检验CRC
48b序列号
8b工厂代码（10H）
MSB LSB MSB LSB MSB LSB

图2－3 DS18B20内部结构

2) 非挥发的温度报警触发器TH和TL，可通过软件写入用户报警上下限值。
3) 高速暂存存储，可以设置DS18B20温度转换的精度。
DS18B20温度传感器的内部存储器还包括一个高速暂存RAM和一个非易失性的可电擦除的E2PRAM。高速暂存RAM的结构为8字节的存储器，结构如图1.3所示。头2个字节包含测得的温度信息，第3和第4字节TH和TL的拷贝，是易失的，每次上电复位时被刷新。第5个字节，为配置寄存器，它的内容用于确定温度值的数字转换分辨率。DS18B20工作时寄存器中的分辨率转换为相应精度的温度数值。它的内部存储器结构和字节定义如图1.3所示。低5位一直为１，TM是工作模式位，用于设置DS18B20在工作模式还是在测试模式。

表2－2 DS18B20内部存储器结构

Byte0
温度测量值LSB（50H）

Byte1
温度测量值MSB（50H）

E2PROM
Byte2
TH高温寄存器
ß----à
TH高温寄存器
Byte3
TL低温寄存器
ß----à
TL 低温寄存器
Byte4
配位寄存器
ß----à
配位寄存器
Byte5
预留（FFH）

Byte6
预留（0CH）

Byte7
预留（IOH）

Byte8
循环冗余码校验（CRC）

2) 非挥发的温度报警触发器TH和TL，可通过软件写入用户报警上下限值。
3) 高速暂存存储，可以设置DS18B20温度转换的精度。
DS18B20出厂时该位被设置为0，用户要去改动，R1和R0决定温度转换的精度位数，来设置分辨率,如图1.4。

图2－3 DS18B20字节定义
TM
R1
R0
1
1
1
1
1

由表1.1可见，分辨率越高，所需要的温度数据转换时间越长。因此，在实际应用中要将分辨率和转换时间权衡考虑。
高速暂存RAM的第6、7、8字节保留未用，表现为全逻辑1。第9字节读出前面所有8字节的CRC码，可用来检验数据，从而保证通信数据的正确性。
当DS18B20接收到温度转换命令后，开始启动转换。转换完成后的温度值就以16位带符号扩展的二进制补码形式存储在高速暂存存储器的第1、2字节。单片机可以通过单线接口读出该数据，读数据时低位在先，高位在后，数据格式以0.0625℃／LSB形式表示。
当符号位S＝0时，表示测得的温度值为正值，可以直接将二进制位转换为十进制；当符号位S＝1时，表示测得的温度值为负值，要先将补码变成原码，再计算十进制数值。 表1.2是一部分温度值对应的二进制温度数据[6]。
表2－4 DS18B20温度转换时间表
R1
R0
分辨率/位
温度最大转向时间/ms
0
0
9
93.75
0
1
10
187.5
1
0
11
375
1
1
12
750

表2－5　一部分温度对应值表
温度/℃
二进制表示
十六进制表示
+125
0000 0111 1101 0000
07D0H
+85
0000 0101 0101 0000
0550H
+25.0625
0000 0001 1001 0000
0191H
+10.125
0000 0000 1010 0001
00A2H
+0.5
0000 0000 0000 0010
0008H
0
0000 0000 0000 1000
0000H
-0.5
1111 1111 1111 0000
FFF8H
续表2－5
-10.125
1111 1111 0101 1110
FF5EH
-25.0625
1111 1110 0110 1111
FE6FH
-55
1111 1100 1001 0000
FC90H

4) CRC的产生
在64 b ROM的最高有效字节中存储有循环冗余校验码（CRC）。主机根据ROM的前56位来计算CRC值，并和存入DS18B20中的CRC值做比较，以判断主机收到的ROM数据是否正确。另外，由于DS18B20单线通信功能是分时完成的，它有严格的时隙概念，因此读写时序很重要。系统对DS18B20的各种操作按协议进行。操作协议为：初使化DS18B20（发复位脉冲）→发ROM功能命令→发存储器操作命令→处理数

3 DS18B20温度传感器简介
3.1 温度传感器的历史及简介
温度的测量是从金属(物质)的热胀冷缩开始。水银温度计至今仍是各种温度测量的计量标准。可是它的缺点是只能近距离观测，而且水银有毒，玻璃管易碎。代替水银的有酒精温度计和金属簧片温度计，它们虽然没有毒性，但测量精度很低，只能作为一个概略指示。不过在居民住宅中使用已可满足要求。在工业生产和实验研究中为了配合远传仪表指示，出现了许多不同的温度检测方法，常用的有电阻式、热电偶式、PN结型、辐射型、光纤式及石英谐振型等。它们都是基于温度变化引起其物理参数(如电阻值，热电势等)的变化的原理。随着大规模集成电路工艺的提高，出现了多种集成的数字化温度传感器。
3.2 DS18B20的工作原理
3.2.1 DS18B20工作时序
根据DS18B20的通讯协议，主机控制DS18B20完成温度转换必须经过三个步骤：
1. 每一次读写之前都必须要对DS18B20进行复位；
2. 复位成功后发送一条ROM指令；
3. 最后发送RAM指令，这样才能对DS18B20进行预定的操作。
复位要求主CPU将数据线下拉500微秒，然后释放，DS18B20收到信号后等待15～60微秒左右后发出60～240微秒的存在低脉冲，主CPU收到此信号表示复位成功。其工作时序包括初始化时序、写时序和读时序，具体工作方法如图2.1，2.2，2.3所示。
(1) 初始化时序

图3－1 初始化时序
总线上的所有传输过程都是以初始化开始的，主机响应应答脉冲。应答脉冲使主机知道，总线上有从机设备，且准备就绪。主机输出低电平，保持低电平时间至少480us，以产生复位脉冲。接着主机释放总线，4.7KΩ上拉电阻将总线拉高，延时15～60us，并进入接受模式，以产生低电平应答脉冲，若为低电平，再延时480us[12]。
(2) 写时序

图3－2 写时序
写时序包括写0时序和写1时序。所有写时序至少需要60us，且在2次独立的写时序之间至少需要1us的恢复时间，都是以总线拉低开始。写1时序，主机输出低电平，延时2us，然后释放总线，延时60us。写0时序，主机输出低电平，延时60us，然后释放总线，延时2us[8]。
(3) 读时序

图3－3 读时序
总线器件仅在主机发出读时序是，才向主机传输数据，所以，在主机发出读数据命令后，必须马上产生读时序，以便从机能够传输数据。所有读时序至少需要60us，且在2次独立的读时序之间至少需要1us的恢复时间。每个读时序都由主机发起，至少拉低总线1us。主机在读时序期间必须释放总线，并且在时序起始后的15us之内采样总线状态。主机输出低电平延时2us，然后主机转入输入模式延时12us，然后读取总线当前电平，然后延时50us[4]
3.2.2 ROM操作命令
当主机收到DSl8B20 的响应信号后，便可以发出ROM 操作命令之一，这些命令如表2.2：ROM操作命令。
3.3 DS18B20的测温原理
3.3.1 DS18B20的测温原理:
每一片DSl8B20在其ROM中都存有其唯一的48位序列号，在出厂前已写入片内ROM 中。主机在进入操作程序前必须用读ROM(33H)命令将该DSl8B20的序列号读出。
程序可以先跳过ROM，启动所有DSl8B20进行温度变换，之后通过匹配ROM，再逐一地读回每个DSl8B20的温度数据。
DS18B20的测温原理如图2.4所示，图中低温度系数晶振的振荡频率受温度的影响很小，用于产生固定频率的脉冲信号送给减法计数器1，高温度系数晶振随温度变化其震荡频率明显改变，所产生的信号作为减法计数器2的脉冲输入，图中还隐含着计数门，当计数门打开时，DS18B20就对低温度系数振荡器产生的时钟脉冲后进行计数，进而完成温度测量。计数门的开启时间由高温度系数振荡器来决定，每次测量前，首先将-55 ℃所对应的基数分别置入减法计数器1和温度寄存器中，减法计数器1和温度寄存器被预置在-55 ℃所对应的一个基数值。减法计数器1对低温度系数晶振产生的脉冲信号进行减法计数，当减法计数器1的预置值减到0时温度寄存器的值将加1，减法计数器1的预置将重新被装入，减法计数器1重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到减法计数器2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。图2.3中的斜率累加器用于补偿和修正测温过程中的非线性，其输出用于修正减法计数器的预置值，只要计数门仍未关闭就重复上述过程，直至温度寄存器值达到被测温度值.
指令
约定代码
功 能
读ROM
33H
读DS18B20 ROM中的编码

符合ROM

55H
发出此命令之后，接着发出64位ROM编码，访问单线总线上与该编码相对应的DS18B20 使之作出响应，为下一步对该DS18B20的读写作准备
搜索ROM
0F0H
用于确定挂接在同一总线上DS18B20的个数和识别64位ROM地址，为操作各器件作好准备
跳过ROM
0CCH
忽略64位ROM地址，直接向DS18B20发温度变换命令，适用于单片工作。

续表3－1
告警搜索
命 令
0ECH
执行后，只有温度超过设定值上限或者下限的片子才做出响应
温度变换
44H
启动DS18B20进行温度转换，转换时间最长为500MS，结果存入内部9字节RAM中
读暂存器
0BEH
读内部RAM中9字节的内容
写暂存器
4EH
发出向内部RAM的第3，4字节写上、下限温度数据命令，紧跟读命令之后，是传送两字节的数据
复制暂存器
48H
将E2PRAM中第3，4字节内容复制到E2PRAM中
重调E2PRAM
0BBH
将E2PRAM中内容恢复到RAM中的第3，4字节
读 供 电
方 式
0B4H
读DS18B20的供电模式，寄生供电时DS18B20发送“0”，外接电源供电DS18B20发送“1”

另外，由于DS18B20单线通信功能是分时完成的，他有严格的时隙概念，因此读写时序很重要。系统对DS18B20的各种操作必须按协议进行。操作协议为：初始化DS18B20（发复位脉冲）→发ROM功能命令→发存储器操作命令→处理数据。
减法计数器
斜坡累加器
减到0

减法计数器

预 置

低温度系数
振 荡 器
高温度系数
振 荡 器
计数比较器
预 置
温度寄存器
减到0

图3－4 测温原理内部装置
3.3.2 DS18B20的测温流程
初始化
DS18B20

跳过ROM
匹配
温度变换
延时1S
跳过ROM
匹配

读暂存器
转换成显示码
数码管显示

图3－5 DS18B20测温流程
.
4 单片机接口设计
4.1 设计原则
DS18B20可以采用两种方式供电，一种是采用电源供电方式，此时DS18B20的1脚接地，2脚作为信号线，3脚接电源。另一种是寄生电源供电方式，如图3.1所示单片机端口接单线总线，为保证在有效的DS18B20时钟周期内提供足够的电流，可用一个MOSFET管来完成对总线的上拉。本设计采用电源供电方式， P1.1口接单线总线为保证在有效的DS18B20时钟周期内提供足够的电流，可用一个MOSFET管和89S52的P2.0来完成对总线的上拉。当DS18B20处于写存储器操作和温度A/D变换操作时，总线上必须有强的上拉，上拉开启时间最大为10 μs。采用寄生电源供电方式是VDD和GND端均接地。由于单线制只有一根线，因此发送接收口必须是三状态的。主机控制DS18B20完成温度转换必须经过3个步骤：
l 初始化；
l ROM操作指令；
l 存储器操作指令。
4.2 引脚连接
4.2.1 晶振电路
单片机XIAL1和XIAL2分别接30PF的电容，中间再并个12MHZ的晶振，形成单片机的晶振电路。
4.2.2 串口引脚
P0口接9个2.2K的排阻然后接到显示电路上。P2.0温度传感器DS18B20如图3.1所示。

18B20
单 片 机

P2.0

VCC
GND

图4－1 DS18B20与单片机的接口电路
P1口连接液晶的数据传输引脚。
P2口中P2.5接蜂鸣器电路，其他引脚悬空
P3口中P3.4、P3.6接液晶的使能端。
4.2.3 其它引脚
ALE引脚悬空，复位引脚接到复位电路、VCC接电源、VSS接地、EA接电源

5 系统整体设计
5.1 系统硬件电路设计
5.1.1 主板电路设计
单片机的P2.0接DS18B20的2号引脚，P1口送液晶显示，P2.1、P2.2控制加热器和电风扇。如附录2。
5.1.2 各部分电路
(1) 显示电路
显示电路采用了液晶lcd1602显示，节约了单片机的输出端口，便于程序的编写。

图5－1 显示电路图
(2) 单片机电路

图5－2 单片机电路引脚图
(3) DS18B20温度传感器电路

图5-3 温度传感器电路引脚图

(4) 晶振控制电路

图5-5 晶振控制电路图
(5) 复位电路

图5-6复位电路图

5.2 系统软件设计
5.2.1 系统软件设计整体思路
一个应用系统要完成各项功能，首先必须有较完善的硬件作保证。同时还必须得到相应设计合理的软件的支持，尤其是微机应用高速发展的今天，许多由硬件完成的工作，都可通过软件编程而代替。甚至有些必须采用很复杂的硬件电路才能完成的工作，用软件编程有时会变得很简单，如数字滤波，信号处理等。因此充分利用其内部丰富的硬件资源和软件资源，采用与S51系列单片机相对应的c语言和结构化程序设计方法进行软件编程。
程序设计语言有三种：机器语言、汇编语言和高级语言。机器语言是机器唯一能“懂”的语言，用汇编语言或高级语言编写的程序（称为源程序）最终都必须翻译成机器语言的程序（成为目标程序），计算机才能“看懂”，然后逐一执行。
高级语言是面向问题和计算过程的语言，它可通过于各种不同的计算机，用户编程时不必仔细了解所用的计算机的具体性能与指令系统，而且语句的功能强，常常一个语句已相当于很多条计算机指令，于是用高级语言编制程序的速度比较快，也便于学习和交流，但是本系统却选用了汇编语言。原因在于，本系统是编制程序工作量不大、规模较小的单片机微控制系统，使用汇编语言可以不用像高级语言那样占用较多的存储空间，适合于存储容量较小的系统。同时，本系统对位处理要求很高，需要解决大量的逻辑控制问题。
MCS—51指令系统的指令长度较短，它在存储空间和执行时间方面具有较高的效率，编成的程序占用内存单元少，执行也非常的快捷，与本系统的应用要求很适合。而且MCS—51指令系统有丰富的位操作（或称位处理）指令，可以形成一个相当完整的位操作指令子集，这是MCS—51指令系统主要的优点之一。对于要求反应灵敏与控制及时的工控、检测等实时控制系统以及要求体积小、系统小的许多“电脑化”产品，可以充分体现出汇编语言简明、整齐、执行时间短和易于使用的特点。
本装置的软件包括主程序、读出温度子程序、复位应答子程序、写入子程序、以及有关DS18B20的程序（初始化子程序、写程序和读程序）
5.2.2 系统程序流图
系统程序主要包括主程序，读出温度子程序，复位应答子程序，写入子程序等。
1）主程序
主程序的主要功能是负责温度的实时显示、读出并处理DS18B20的测量的当前温度值，温度测量每1s进行一次。这样可以在一秒之内测量一次被测温度，其程序流程见图19所示。
通过调用读温度子程序把存入内存储中的整数部分与小数部分分开存放在不同的两个单元中，然后通过调用显示子程序显示出来

图5-7 主程序流程图

DS18B20复位、应答子程序

跳过ROM匹配命令

写入子程序

温度转换命令

写入子程序

显示子程序(延时)

DS18B20复位、应答子程序

跳过ROM匹配命令

写入子程序

读温度命令子程序

终 止

图5-8 读出温度子程序
2）读出温度子程序
读出温度子程序的主要功能是读出RAM中的9字节，在读出时需进行CRC校验，校验有错时不进行温度数据的改写。
DS18B20的各个命令对时序的要求特别严格，所以必须按照所要求的时序才能达到预期的目的，同时，要注意读进来的是高位在后低位在前，共有12位数，小数4位，整数7位，还有一位符号位。
3）复位、应答子程序

P2.0口清0
开始

延时537US

P2.0口置1

否
50US是否有低电平

是
标志位置1
P2.0口置1
有234US低电平
标志位置1

终止

图5-9复位、应答子程序
4）写入子程序

开始

进位C清0

终止
R2是否为0
P2.0置 0
延时46US
带进位右移
延时12US
P2.0清0

图5-10写入子程序

5)系统总的流程图
开 始
初始化DS18B20
显示当前温度
判断当前温度值

超过设定
温度上限
启动风扇
降低温度
红灯亮
设定温度上、下限
启动电热炉升高温度
是
否
低于设定
温度下限
是
白灯亮
否

图5-11系统总的流程图
5.3 调试
主程序的功能是：启动DS18B20测量温度，将测量值与给定值进行比较，若测得温度小于设定值，则进入加热阶段，这期间继续对温度进行监测，直到温度在设定范围内，等待下一次的启动命令。当测得温度大于设定值，则进入降温阶段，这期间继续对温度进行监测，直到温度在设定范围内，关闭风扇，等待下一次的启动命令。
参数测试：

6 总结
本设计使用的温度控制器结构简单、测温准确，具有一定的实际应用价值。该智能温度控制器只是DS18B20在温度控制领域的一个简单实例，还有许多需要完善的地方，例如可以将测得的温度通过单片机与通讯模块相连接，以手机短消息的方式发送给用户，使用户能够随时对温度进行监控。此外，还能广泛地应用于其他一些工业生产领域，如建筑，仓储等行业。本温度控制系统可以应用于多种场合，像的温度、育婴房的温度、水温的控制。用户可灵活选择本设计的用途，有很强的实用价值。
附录
程序源代码：
#include <reg52.h>
#include <stdio.h>
#define uchar unsigned char
#define uint unsigned int
sbit ds=P2^2; //温度传感器信号线
sbit beep=P2^1; //蜂鸣器
sbit lcden=P3^6;
sbit lcdrs=P3^4;
uint temp=0;
float f_temp=0.0;
uint warn_l1=180;
uint warn_l2=170;
uint warn_h1=270;
uint warn_h2=260;

sbit led0=P0^3;
sbit led1=P0^7;

/************************延时函数********************************/
void delay(uint z)
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}

/****************************18b20初始化***************************************/
void dsreset(void)
{
uint i;
ds=0;
i=103;
while(i>0)i--;
ds=1;
i=4;
while(i>0)i--;
}
/***************************读一位函数************************************/
bit tempreadbit(void)
{
uint i;
bit dat;
ds=0;i++; //i++ 起延时作用
ds=1;i++;i++;
dat=ds;
i=8;while(i>0)i--;
return (dat);
}
/************************************读一个字节函数****************************************/
uchar tempread(void)
{
uchar i,j,dat;
dat=0;
for(i=1;i<=8;i++)
{
j=tempreadbit();
dat=(j<<7)|(dat>>1); //读出的数据最低位在最前面，这样刚好一个字节在DAT里
}
return(dat);
}
/***********************************向18B20写一个字节数据**************************************/
void tempwritebyte(uchar dat)
{
uint i;
uchar j;
bit testb;
for(j=1;j<=8;j++)
{
testb=dat&0x01;
dat=dat>>1;
if(testb) //写 1
{
ds=0;
i++;i++;
ds=1;
i=8;while(i>0)i--;
}
else
{
ds=0; //写 0
i=8;while(i>0)i--;
ds=1;
i++;i++;
}

}
}
/***************************************获取转换温度函数************************************/
void tempchange(void) //DS18B20 开始获取温度并转换
{
dsreset();
delay(1);
tempwritebyte(0xcc); // 写跳过读ROM指令
tempwritebyte(0x44); // 写温度转换指令
}
/*****************************************读取温度函数***************************************/
uint get_temp() //读取寄存器中存储的温度数据
{
uchar a,b;

dsreset();
delay(1);
tempwritebyte(0xcc);
tempwritebyte(0xbe);
a=tempread(); //读低8位
b=tempread(); //读高8位
temp=b;
temp<<=8; //两个字节组合为1个字
temp=temp|a;
f_temp=temp*0.0625; //温度在寄存器中为12位 分辨率位0.0625°
temp=f_temp*10+0.5; //乘以10表示小数点后面只取1位，加0.5是四舍五入
f_temp=f_temp+0.05;
return temp; //temp是整型
}
/*****************************************液晶显示函数*****************************************/
void write_com(uchar com)
{
lcdrs=0; //写液晶命令函数
P1=com;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
void write_data(uchar date)
{
lcdrs=1; //写液晶数据函数
P1=date;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
void init_lcd() //初始化函数
{
//dula=0;
//wela=0;
lcden=0;
write_com(0x38);//设置16X2显示,5X7点阵,8位数据接口
write_com(0x0c);//设置开显示，不显示光标
write_com(0x06);//写一个字符后地址指针加1
write_com(0x01);//显示清零，数据指针清零
}

/*************************************显示温度函数**********************************************/
void display(uint t)
{
uint i;
// init_lcd();//初始化液晶
write_com(0x80+5);
i=t/100;
write_
