初中物理画图题集锦

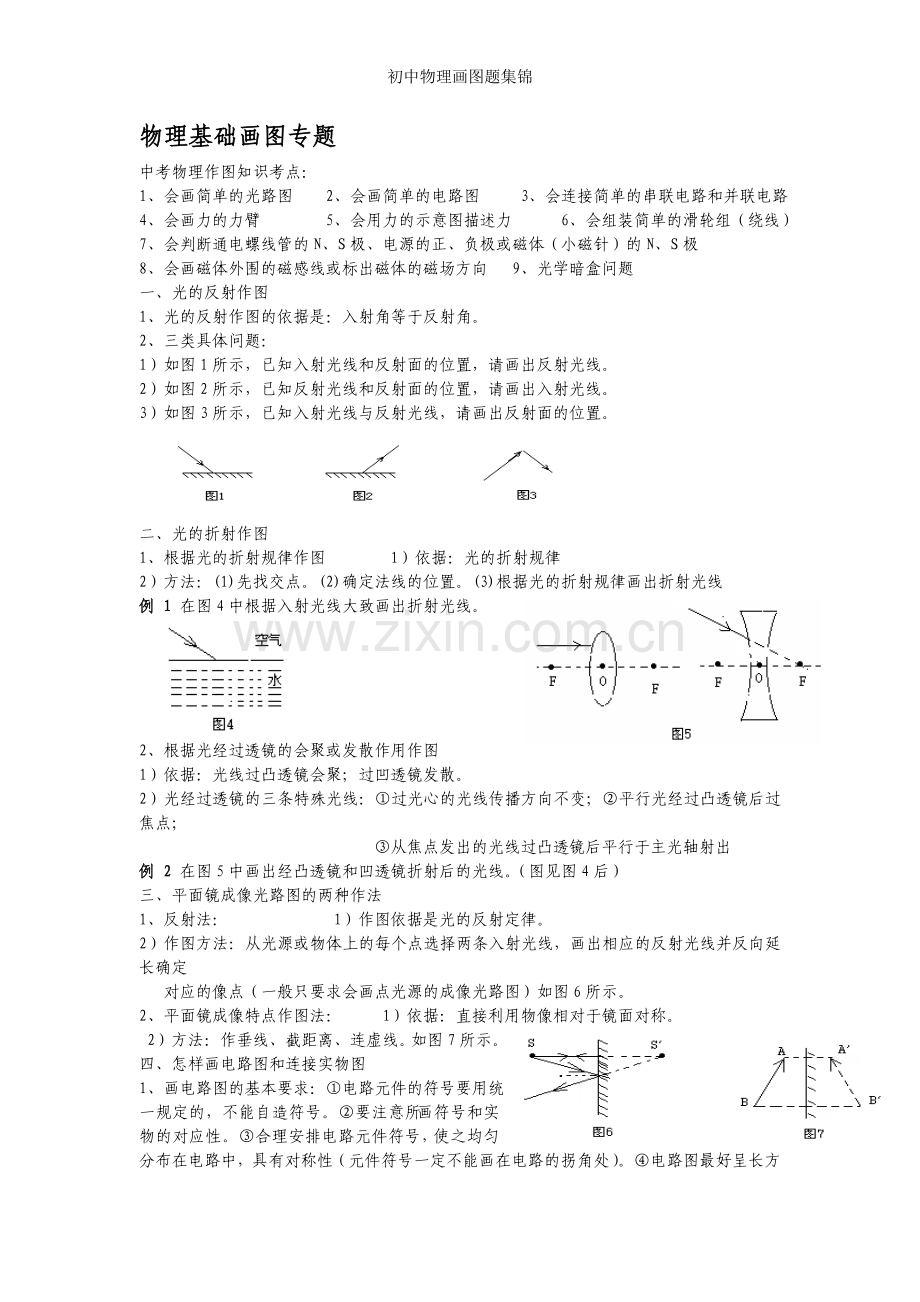

物理基础画图专题
中考物理作图知识考点：
1、会画简单的光路图 2、会画简单的电路图 3、会连接简单的串联电路和并联电路
4、会画力的力臂 5、会用力的示意图描述力 6、会组装简单的滑轮组（绕线）
7、会判断通电螺线管的N、S极、电源的正、负极或磁体（小磁针）的N、S极
8、会画磁体外围的磁感线或标出磁体的磁场方向 9、光学暗盒问题
一、光的反射作图
1、光的反射作图的依据是：入射角等于反射角。
2、三类具体问题：
1）如图1所示，已知入射光线和反射面的位置，请画出反射光线。
2）如图2所示，已知反射光线和反射面的位置，请画出入射光线。
3）如图3所示，已知入射光线与反射光线，请画出反射面的位置。

二、光的折射作图
1、根据光的折射规律作图 1）依据：光的折射规律
2）方法：(1)先找交点。(2)确定法线的位置。(3)根据光的折射规律画出折射光线
例 1 在图4中根据入射光线大致画出折射光线。

2、根据光经过透镜的会聚或发散作用作图
1）依据：光线过凸透镜会聚；过凹透镜发散。
2）光经过透镜的三条特殊光线：①过光心的光线传播方向不变；②平行光经过凸透镜后过焦点；
③从焦点发出的光线过凸透镜后平行于主光轴射出
例 2 在图5中画出经凸透镜和凹透镜折射后的光线。（图见图4后）
三、平面镜成像光路图的两种作法
1、反射法： 1）作图依据是光的反射定律。
2）作图方法：从光源或物体上的每个点选择两条入射光线，画出相应的反射光线并反向延长确定
对应的像点（一般只要求会画点光源的成像光路图）如图6所示。
2、平面镜成像特点作图法： 1）依据：直接利用物像相对于镜面对称。
2）方法：作垂线、截距离、连虚线。如图7所示。
四、怎样画电路图和连接实物图

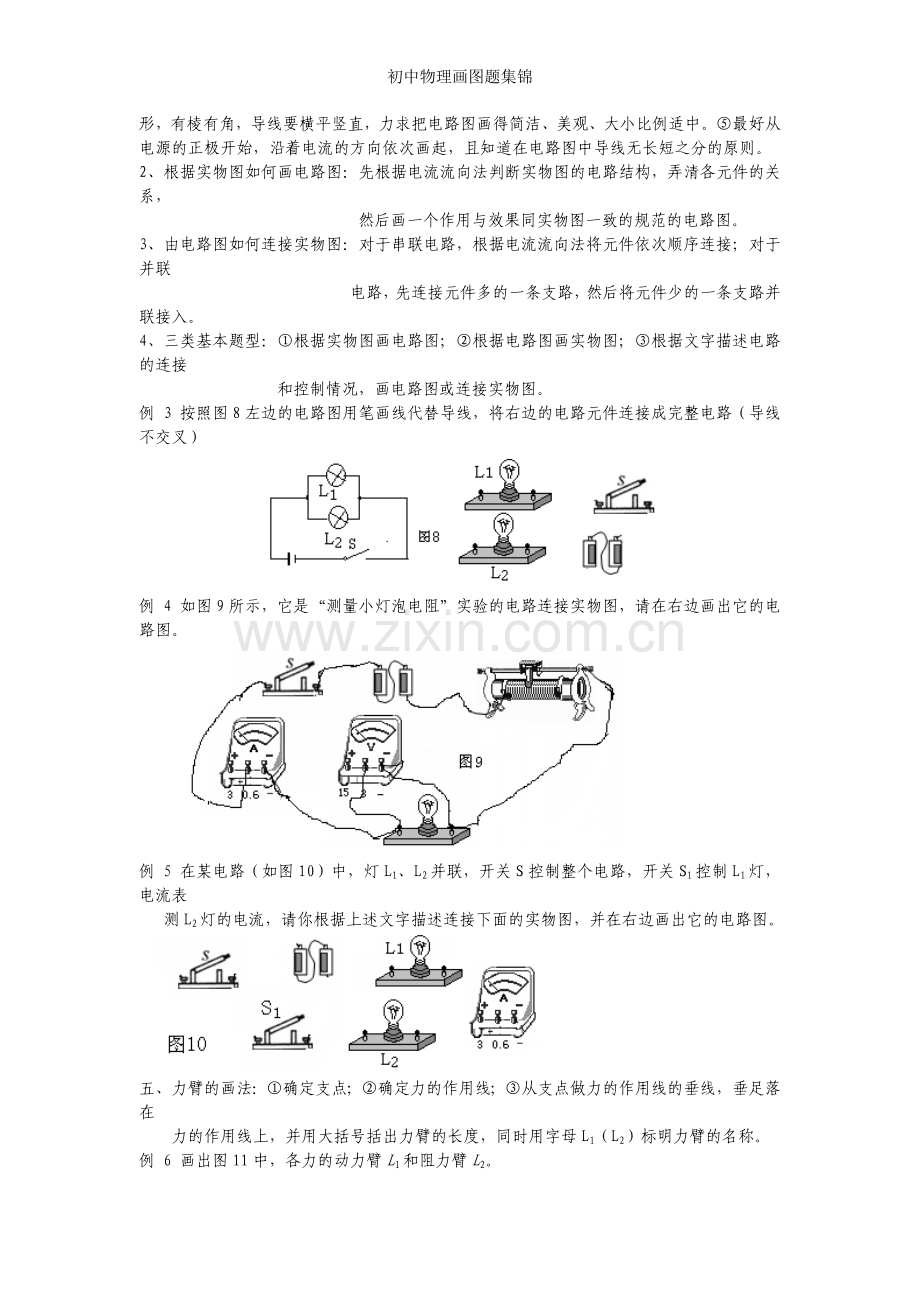

1、画电路图的基本要求：①电路元件的符号要用统一规定的，不能自造符号。②要注意所画符号和实物的对应性。③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。
2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系，
然后画一个作用与效果同实物图一致的规范的电路图。
3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联
电路，先连接元件多的一条支路，然后将元件少的一条支路并联接入。
4、三类基本题型：①根据实物图画电路图；②根据电路图画实物图；③根据文字描述电路的连接
和控制情况，画电路图或连接实物图。
例 3 按照图8左边的电路图用笔画线代替导线，将右边的电路元件连接成完整电路（导线不交叉）

例 4 如图9所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。

例 5 在某电路（如图10）中，灯L1、L2并联，开关S控制整个电路，开关S1控制L1灯，电流表
测L2灯的电流，请你根据上述文字描述连接下面的实物图，并在右边画出它的电路图。

五、力臂的画法：①确定支点；②确定力的作用线；③从支点做力的作用线的垂线，垂足落在
力的作用线上，并用大括号括出力臂的长度，同时用字母L1（L2）标明力臂的名称。
例 6 画出图11中，各力的动力臂L1和阻力臂L2。

六、力的示意图的画法：①确定作用点；②过作用点，在力的方向上画一条长度适当的直线段，
并在线段的末端添加箭头；③在箭头旁，标出力的名称和力的大小。
例7 在图12中，物体A的质量都是5 kg，画出两图中A物体受到的重力的示意图。

七、根据题中给出的已知条件，判断通电螺线管的N、S极，标明电源的正、负极和螺线管中的电
流方向，以及完成螺线管的绕线。
1、判断依据：安培定则（记住用右手）
例 8 如图13所示，开关S闭合后，小磁针静止在图示位置，则电源的左端是 极。
例 9 在图14中根据通电螺线管的电流方向，标出螺线管的N、S极。
例 10 在图15中根据电流的方向，标出通电螺线管中的电流方向。

例 11 在图16中标出电源的正、负极和甲、乙小磁针的磁极名称。
例12 在图17中画出螺线管的绕法，闭合开关后，使小磁针静止不动。

八、滑轮组省力情况的判断及绕线方法
1、确定承担物重的绳子的股数的方法：
与动滑轮相连的绳子的股数（包括连在定滑轮的挂钩、边框和从动滑轮引出的拉绳的自由端）。从定滑轮引出的不计算在内。
当滑轮组平放时，它不承担物重，而是拉动物体需要的力，当物体做匀速直线运动时，它
等于物体受到的摩擦力。
2、根据一定的要求设计滑轮组的绕线方法：一般要求先根据题目中的条件（如绳子能承受的拉力
和要承担的物重），计算出需要几股绳子来承担物重（若算出不是整数，一律进一位），然后穿
绕绳子。
3、绕法（奇动偶定）：①若需要的绳子的股数是偶数，则从定滑轮的挂钩上开始按顺序由内向外绕
②若需要的绳子的股数是奇数，则从动滑轮的挂钩上开始按顺序由内向外绕
例 13 用笔画线代替绳子，将图18中的两个滑轮组成滑轮组，要求：既省力又能改变力的方向。
例 14 如图19所示，请你画出利用滑轮组提起木箱最省力的绕绳方法。

九、光学暗盒问题
光学暗盒问题又称为光学“黑匣子”问题，这类题目一般要求填上光学元件或作出光路图。解答此类题目的一般步骤是：1）根据光路确定光学元件；2）确定光学元件的位置；3）应用光学规律作出光路图。
例 如图20所示，给下列暗盒填上合适的光学元件，并完成光路图。

巩固练习题
1、如图所示，木块A的长度是__________ 厘米。
2、所示温度计读数为___________℃。
3、所示体温计读数为___________℃
4、弹簧测力计测量范围是________，指针所示被测物重是________N．
5、如图,量筒中水的体积是__________ mL。
6、用托盘天平测量一小铁块的质量，天平平衡时所用砝码和游码的位置如图所示，则小铁块的质量是 g

7、完成下列图中的光路图。
8、如图，AB表示平面镜前的物体。请根据平面镜成像特点，画出物体AB经平面镜所成的像
9、如图示，一束光射向三棱镜，画出这束光两次折射的大致光路
10、如图示，电视遥控器对着天棚也能遥控电视机。图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。
11、如图光源S发出的光经透镜折射后，其中的两条折射光线，试用作图的方法．确定点光源S 及像点S’的位置，并完成光路
12、如图光点S发出的一条射向水中的光线，光线经过水中的一点P，试在图中大致作出入射光线及其相应的反射光线和折射光线.
13、丁俊晖在某次比赛中，母球遇到障碍球的直线阻挡，而不能直接击中目标球（A是母球，B是障碍球，C是目标球）。丁击出的母球不能击中目标球，造成失分。请你利用平面镜成像和光反射的物理规律告诉他知识的用处，在图中作出母球的运动轨迹及必要的作图痕迹。
14、你玩过“竹蜻蜒”（图）的玩具吗？用手搓动它的杆部，它就能腾空而起.请画出它在空中旋转时竖直方向上的受力示意图

G
15、如图所示，水中的鱼吐出一串气泡，气泡上升过程中速度越来越大. 其中较大的气泡上已画出了它所受重力的示意图，请再画出该气泡所受浮力的示意图.

16、为空中飞行的足球，请在图中画出球所受重力的示意图．
17、在图中画出斜面上“不倒翁”所受力的示意图，并画出重力相对于Ｏ点的力臂l 1．(黑点表示“不倒翁”的重心)
18、如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。

19、如图是正在足球场上滚动的足球，请画出足球受力的示意图。
20、画出图所示斜面上小球所受力示意图。
21、在图中用力的示意图画出物体A所受的重力和挡板B对A的支持力。
22、如图所示，小明用100N的力推墙壁，请画出该力的图示。

23、图中是一种常见的活塞式抽水机示意图，在图中画出手柄所受动力F1的力臂及阻力．

24、如上图所示的弯曲杠杆,在B点处挂一重物G,要在A点作用一个最小的力使杠杆平衡,在图上画出这个力F的方向.
25、如图(七)所示，O为支点，画出动力F的力臂和阻力、阻力臂。
26、如图(八)所示，O为杠杆的支点，B为阻力的作用点，画出⑴阻力的力臂，⑵使杠杆平衡，在A点作用的最小动力F的示意图。
27、利用图的滑轮组，用300N向下的拉力将重为900N的物体匀速提升到高处（绳、滑轮的自重及摩擦不计），请画出滑轮组上绳的绕法
28、用如图所示的滑轮组成滑轮组提升木桶有两种绕绳方法，请画出最省力的一种。
29、某同学的最大拉力是400N，他想站在地上提起重900N的物体，请你在图选择一套合适的装置，帮他绕上绳子组成滑轮组解决此问题

30、如图所示的指甲钳可以看成是组合杠杆，请画出剪指甲时，在A点所用的最小动
力并标出其力臂。
31、如图所示，方框内是由两个相同的电阻和一个开关组成的电路，当闭合开关时，电流表示数变为原来的两倍，画出方框内电路连接的情况。(电源电压保持不变)
32、根据如图所示的实物连接图，画出它对应的电路图。

33、如图所示，是一个不完整的电路，请在图中的A、B、C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．
34某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图画出正确的连接方法．

35、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。（导线不能交叉）

36、为家庭电路示意图,请根据安全用电原则将该电路连接完成.

37、如图，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）。请在图中标出螺线管的磁极、电源的“+”、 “—”极，并画出螺线管的绕法。
38、如图，在通电螺线管的上端有一静止的小磁针，请把线圈绕制完成。

39. 如图所示，重为15N的物体A静止在斜面上，试画出该物体所受重力的示意图。
40. 画出图中入射光线L1、L2经过凸透镜后的折射光线。
39题 40题

41. 如图所示，重为10N的物体悬浮于水中，做出它所受浮力的示意图

42.画出发光点s发出的光线经平面镜反射后过图中P点的光路图

43.在初中两年的物理学习中，同学们使用了多种测量仪器，各种仪器使用前，首先应弄清楚该仪器的量程、分度值以及零刻度是否到位，再进行测量读数。观察图甲和图乙，按要求回答问题，并把答案填在横线上。
①图甲中体温计的测量范围是35 ℃到_____________℃，所测患者的体温是__________℃。

图甲
②图乙中量程为3 V的电压表每小格表示的值是__________V，所测电压值为_________V。

图乙
(2)根据图丙和图丁演示的实验现象，请你分别说明反映了什么物理规律。
①图丙的奥斯特实验，说明了___________________________________________________。

图丙
②图丁的小孔成像实验，说明了___________________________________________________。

图丁
44．
补全下图的光路，使光路完整
