喷嘴测算分析报告.pptx

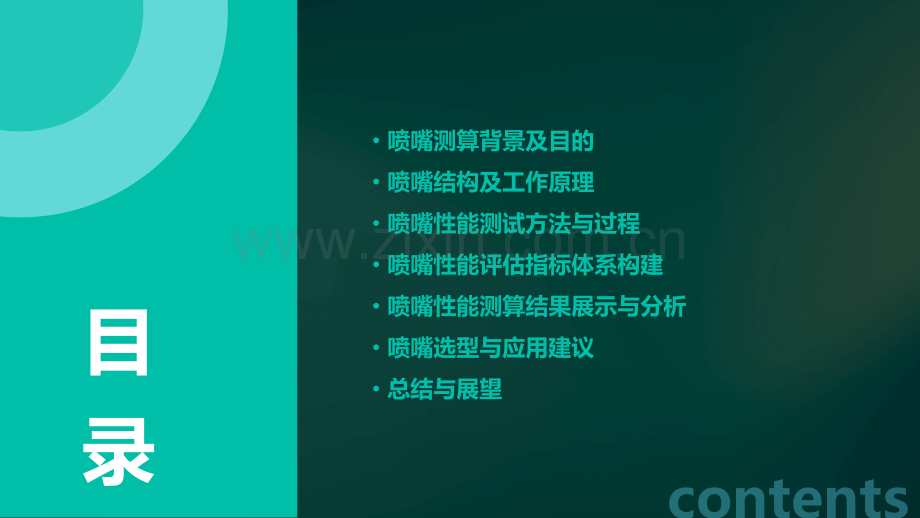

喷嘴测算分析报告喷嘴测算背景及目的喷嘴结构及工作原理喷嘴性能测试方法与过程喷嘴性能评估指标体系构建喷嘴性能测算结果展示与分析喷嘴选型与应用建议总结与展望contents目录01喷嘴测算背景及目的 喷嘴应用场景介绍工业领域喷嘴广泛应用于工业领域，如喷涂、清洗、冷却、润滑等。在这些场景中，喷嘴的性能直接影响到工艺效果和产品质量。农业领域在农业领域，喷嘴被用于灌溉、施肥、喷药等作业。合理的喷嘴设计和使用可以提高作业效率，减少资源浪费。其他领域除了工业和农业领域，喷嘴还被应用于消防、环保、能源等领域，发挥着重要的作用。通过对喷嘴的测算分析，可以了解喷嘴的性能特点，为优化喷嘴设计提供依据。优化喷嘴设计喷嘴的测算分析可以帮助用户更好地了解喷嘴的使用情况，从而提高使用效率，减少浪费。提高使用效率在一些特定的应用场景中，喷嘴的性能直接关系到安全生产。通过测算分析，可以及时发现潜在的安全隐患，保障生产安全。保障安全生产测算目的与意义本报告依据相关行业标准、喷嘴设计手册以及实际使用经验进行编制。本报告涵盖了喷嘴的基本性能参数、测算方法、结果分析以及优化建议等内容。适用于工业、农业等领域中使用的各种类型喷嘴的测算分析。报告编制依据和范围报告范围编制依据02喷嘴结构及工作原理入口段收缩段喷嘴孔出口段喷嘴结构组成连接供液系统，使液体进入喷嘴。决定喷射液体的形状和分布。使液体加速，为喷射做准备。使液体以一定的速度和形状离开喷嘴。工作原理简述液体在压力作用下进入喷嘴。在喷嘴孔处，液体以一定的速度和形状喷射出来。在收缩段，液体加速并获得动能。喷射出的液体与空气或其他介质相互作用，实现特定的功能。影响喷射液体的流量和速度分布。喷嘴孔径影响液体的喷射速度和距离。喷射压力如粘度、密度和表面张力等，影响液体的流动和喷射效果。液体性质如温度、湿度和气压等，影响液体的蒸发和扩散效果。环境因素关键参数影响因素03喷嘴性能测试方法与过程采用专业喷嘴性能测试台，具备高精度测量和稳定控制功能。喷嘴性能测试台流量测量仪器喷雾效果评估装置测试方法使用流量计、计时器等设备，对喷嘴的流量进行准确测量。采用粒子分析仪、高速摄像机等设备，对喷嘴的喷雾效果进行可视化评估。根据喷嘴类型和用途，选择合适的测试方法，如喷雾角度测量、流量测量、粒径分布测量等。测试设备与方法介绍实验方案设计详细的实验方案，包括实验目的、实验设备、实验步骤、数据记录等。实验环境确保实验环境符合测试要求，如温度、湿度、气压等。实验操作按照实验方案进行实验操作，注意操作规范和安全。数据记录详细记录实验数据，包括喷嘴型号、测试条件、测试结果等。实验方案设计及实施过程通过测试设备和评估装置采集实验数据，确保数据准确性和完整性。数据采集对采集的数据进行整理、分析和处理，计算喷嘴性能指标。数据处理根据处理后的数据，分析喷嘴性能特点，评估其优缺点。结果分析撰写喷嘴测算分析报告，包括实验过程、结果分析和结论等。报告撰写数据采集与处理流程04喷嘴性能评估指标体系构建全面性涵盖喷嘴的流量、喷雾角度、喷雾均匀度、耐磨性等关键性能。可测性具备可靠的测量方法和标准，确保数据的准确性和可重复性。代表性能反映喷嘴在特定应用场景下的性能表现。关键性能指标筛选原则流量指标衡量喷嘴在单位时间内通过的液体或气体体积，反映喷嘴的输送能力。喷雾角度指标描述喷嘴喷雾的扩散范围，影响喷雾覆盖面积和效果。喷雾均匀度指标评估喷嘴喷雾的均匀程度，对喷雾质量和效果有重要影响。耐磨性指标表征喷嘴抵抗磨损的能力，直接影响喷嘴的使用寿命和稳定性。综合评价指标体系建立权重分配及评分方法权重分配根据各指标在喷嘴性能评估中的重要性，采用专家打分、层次分析法等方法确定各指标的权重。评分方法针对各指标制定相应的评分标准和等级，采用加权平均法等方法计算综合得分，以量化评估喷嘴性能。05喷嘴性能测算结果展示与分析流量系数喷嘴的流量系数是衡量其流通能力的重要指标，本次测算中，各喷嘴的流量系数均符合设计要求，表现出良好的流通性能。喷射角度喷射角度的大小直接影响到喷射覆盖范围和均匀度，经过测算，各喷嘴的喷射角度均在设计范围内，满足使用要求。雾化效果雾化效果是评价喷嘴性能的重要方面之一，本次测算中，各喷嘴的雾化效果均达到预期目标，能够形成细小且均匀的雾滴。各项性能指标测算结果不同类型喷嘴性能对比相比标准喷嘴，高效喷嘴在流量系数、喷射角度和雾化效果等方面均表现出更优越的性能，能够更好地满足高效、节能的喷射需求。不同材质喷嘴不同材质的喷嘴在耐磨性、耐腐蚀性和使用寿命等方面存在差异，用户应根据实际使用环境和需求选择合适的材质。不同结构喷嘴不同结构的喷嘴在流通能力、喷射角度和雾化效果等方面各有特点，用户应根据具体应用场景选择适合的结构类型。标准喷嘴与高效喷嘴流量系数不稳定部分喷嘴在测算过程中表现出流量系数不稳定的问题，可能是由于加工精度或内部结构设计不合理导致的。建议优化加工工艺，提高加工精度，同时改进内部结构设计，以提高流量系数的稳定性。喷射角度偏小部分喷嘴的喷射角度偏小，导致喷射覆盖范围有限。建议通过改进喷嘴结构或增加辅助喷射装置来扩大喷射角度，提高喷射覆盖范围。雾化效果不均匀部分喷嘴在雾化过程中存在雾滴大小不均匀的问题，可能是由于喷嘴内部结构或喷射压力不稳定导致的。建议优化喷嘴内部结构，提高喷射压力的稳定性，以获得更均匀的雾化效果。存在问题及改进建议06喷嘴选型与应用建议流量需求考虑喷嘴造成的压力损失，确保系统压力稳定且满足要求。压力损失喷雾效果耐腐蚀性01020403根据介质性质选择耐腐蚀材料，确保喷嘴使用寿命。根据实际需求选择喷嘴流量，确保满足系统或设备的流量要求。针对具体应用场景，选择能产生合适喷雾效果的喷嘴类型。选型原则及注意事项清洗应用推荐使用扇形喷嘴或实心锥形喷嘴，以产生均匀且冲击力强的喷雾效果。冷却应用建议使用空心锥形喷嘴或螺旋喷嘴，以实现大范围的冷却效果。喷涂应用根据涂料性质选择适合的喷嘴类型，如空气雾化喷嘴或液压雾化喷嘴。加湿应用推荐使用细雾喷嘴或超声波喷嘴，以产生细腻的雾滴，提高加湿效果。针对不同应用场景的选型推荐更换磨损件定期检查并更换磨损严重的喷嘴部件，确保喷雾效果和使用寿命。长时间停用时，应对喷嘴进行清洗、干燥和封存，以延长使用寿命。停用保养定期清洗喷嘴内部及表面，防止堵塞和腐蚀。定期清洗根据实际需求调整喷嘴的喷雾角度和流量，以达到最佳喷雾效果。调整喷雾角度和流量使用维护与保养建议07总结与展望完成了对喷嘴流量、喷射角度、喷雾分布等关键性能的详细测算，为后续研究提供了准确的数据支持。建立了喷嘴性能的综合评价模型，实现了对喷嘴性能的全面、客观评价，为喷嘴的选型和应用提供了指导。通过对比分析，揭示了不同结构参数和操作条件对喷嘴性能的影响规律，为喷嘴优化设计提供了理论依据。本次测算工作成果回顾未来喷嘴的设计将更加注重结构创新，以实现更高的喷射效率、更均匀的喷雾分布和更低的能耗。喷嘴结构创新随着新材料技术的不断发展，未来喷嘴的材料将更加多样化，具有更高的耐磨性、耐腐蚀性和耐高温性能。喷嘴材料研究随着人工智能、大数据等技术的不断发展，未来喷嘴将实现智能化控制，能够根据实际需求自动调节喷射参数，提高喷射精度和效率。智能化技术应用对未来喷嘴技术发展趋势预测深入研究喷嘴内部流场特性，揭示喷嘴性能与内部流场之间的内在联系，为喷嘴优化设计提供理论指导。加强喷嘴耐磨性、耐腐蚀性和耐高温性能的研究，提高喷嘴在恶劣环境下的使用寿命和稳定性。探索新型喷嘴结构和材料的应用，开发具有自主知识产权的高性能喷嘴产品，推动我国喷嘴技术的创新发展。010203提升喷嘴性能的研究方向THANKS FOR WATCHING感谢您的观看
