电路仿真分析报告.pptx

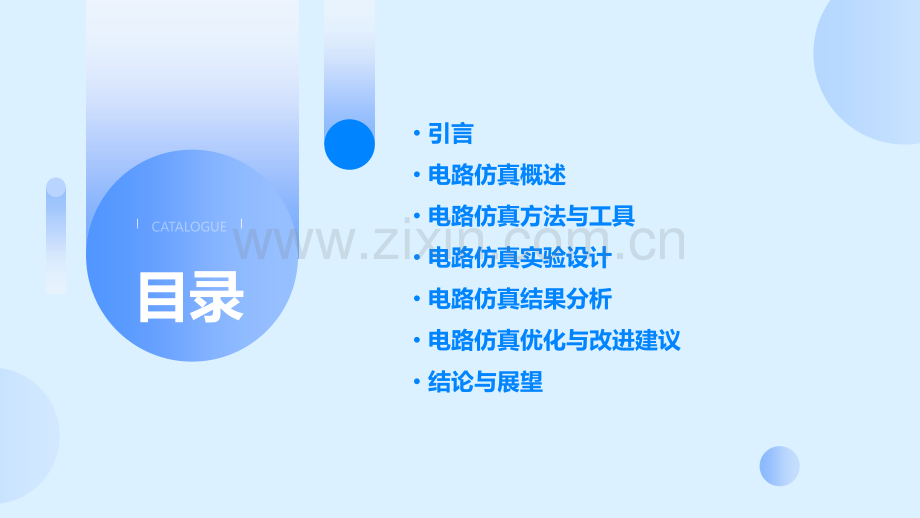

电路仿真分析报告CATALOGUE目录引言电路仿真概述电路仿真方法与工具电路仿真实验设计电路仿真结果分析电路仿真优化与改进建议结论与展望引言01CATALOGUE本报告旨在分析电路仿真结果，验证电路设计的正确性和可行性，为后续的实物制作和测试提供理论支持。报告目的随着电子技术的不断发展，电路仿真已成为电路设计过程中不可或缺的一环。通过仿真分析，可以在实物制作之前预测电路的性能，优化设计方案，减少设计迭代次数，降低成本和风险。报告背景报告目的和背景仿真对象本报告针对某型号放大器电路进行仿真分析。仿真工具使用SPICE等电路仿真软件进行仿真分析。仿真内容包括电路的直流工作点、交流性能、瞬态响应等方面的仿真。报告范围电路仿真概述02CATALOGUEVS电路仿真是指利用计算机技术和数值分析方法，对电路系统进行建模、分析和设计的过程。通过电路仿真，可以在计算机上模拟实际电路的行为和性能，从而验证电路设计的正确性和可行性。意义电路仿真在电子设计自动化（EDA）领域具有重要地位，它可以缩短设计周期、降低成本、提高设计质量，并为电路设计提供强大的分析和优化工具。通过电路仿真，设计师可以更加深入地理解电路的工作原理和性能特点，进而优化设计方案、提高产品的竞争力和可靠性。定义电路仿真的定义和意义早期阶段早期的电路仿真技术主要基于手工计算和简单的模拟程序，设计师需要花费大量时间和精力进行繁琐的计算和模拟工作。专用软件阶段随着计算机技术的发展，出现了专门用于电路仿真的软件工具，如SPICE等。这些软件提供了丰富的电路元件库和仿真算法，使得电路仿真变得更加高效和准确。通用仿真平台阶段近年来，随着云计算、大数据等技术的兴起，电路仿真技术正朝着通用仿真平台的方向发展。这些平台集成了多种仿真工具和算法，支持多领域协同仿真和优化设计，为复杂电子系统的设计和分析提供了强有力的支持。电路仿真技术的发展历程电路仿真的应用领域通信电子：在通信电子领域，电路仿真可用于设计、分析和优化通信系统中的各种电路模块，如滤波器、放大器、混频器等。通过仿真可以预测电路的性能指标，如带宽、噪声系数、失真度等，进而指导实际电路的设计和制造。汽车电子：在汽车电子领域，电路仿真可用于汽车控制系统、传感器网络、电源管理等方面的设计和分析。通过仿真可以验证电路在各种工作条件下的稳定性和可靠性，确保汽车电子系统的安全性和性能要求。航空航天：在航空航天领域，电路仿真可用于飞机、卫星等航空航天器的电子系统设计和分析。这些系统对电路的可靠性、抗干扰能力和低功耗等方面有严格要求，通过仿真可以优化设计方案并降低风险。医疗器械：在医疗器械领域，电路仿真可用于医疗设备的电子系统设计和分析。这些设备需要具备高精度、高稳定性和低噪声等特点，通过仿真可以确保设备的性能和安全性满足医疗行业的标准和要求。电路仿真方法与工具03CATALOGUE常用电路仿真方法介绍时域分析法通过求解电路的时域响应，分析电路的动态性能。这种方法适用于线性时不变电路，可以直观地展示电压、电流等参数随时间的变化。蒙特卡罗分析法通过随机抽样和统计方法，对电路进行概率性仿真。适用于包含随机因素或不确定性的电路分析。频域分析法将电路转换为频域模型，研究其在不同频率下的响应。这种方法适用于分析电路的稳态响应和滤波特性。混合仿真法结合多种仿真方法，对复杂电路进行综合分析。这种方法可以充分利用各种方法的优势，提高仿真精度和效率。LTspiceLinear Technology公司的免费电路仿真软件，适用于模拟电路的仿真分析。它提供了丰富的元件库和仿真功能，支持多种分析方法。SPICE一种广泛使用的电路仿真软件，适用于模拟和数字电路的仿真分析。它提供了丰富的元件库和仿真功能，支持多种分析方法。MATLAB/SimulinkMATLAB是一种强大的数学计算软件，Simulink是其用于建模和仿真的图形化工具。它们提供了丰富的电路仿真模块和算法库，支持多领域联合仿真。Cadence VirtuosoCadence公司的电路仿真软件，专注于模拟电路的仿真分析。它提供了高精度的电路模型和强大的仿真功能，支持多种工艺和器件类型。主流电路仿真工具比较仿真需求根据电路类型、分析方法和精度要求等选择合适的仿真工具。例如，对于模拟电路的时域分析，可以选择SPICE或LTspice；对于复杂系统的混合仿真，可以选择MATLAB/Simulink。工具性能评估仿真工具的运算速度、内存占用、收敛性等性能指标，选择满足计算资源要求的工具。例如，对于大规模电路的仿真分析，需要选择运算速度快、内存占用少的工具。元件库与模型支持检查仿真工具是否提供所需的元件库和模型支持。例如，对于特定工艺或器件类型的电路仿真，需要选择提供相应模型支持的工具。易用性与学习成本考虑仿真工具的界面设计、操作便捷性以及学习成本等因素。选择易于上手且使用方便的工具可以降低学习难度和提高工作效率。01020304仿真工具的选择依据电路仿真实验设计04CATALOGUE010203验证电路设计的正确性和可行性，确保电路在实际应用中的稳定性和可靠性。分析电路性能，包括电压、电流、功率等关键参数，以评估电路是否满足设计要求。通过仿真实验，优化电路参数，提高电路性能。实验目的和要求1.建立电路模型根据电路设计原理图和实际元器件参数，建立电路仿真模型。2.设置仿真参数选择合适的仿真算法和时间步长，设置输入信号和边界条件。3.运行仿真启动仿真程序，对电路进行瞬态或稳态仿真分析。4.数据记录与处理记录仿真过程中的关键数据，如电压、电流波形等，并进行必要的处理和分析。实验步骤和流程2.电流波形分析电流波形图可以反映电路中的电流流动情况，有助于发现潜在的短路或过载问题。4.频率响应分析通过仿真得到电路的频率响应曲线，可以了解电路在不同频率下的性能表现。3.功率分析根据电压和电流数据计算电路的功率，以评估电路的能耗和效率。1.电压波形分析通过仿真得到的电压波形图，可以观察电路在不同时间点的电压变化情况，以验证电路设计的正确性。实验数据和结果分析电路仿真结果分析05CATALOGUE波形图表示通过绘制电压或电流波形图，可以直观地展示电路中各个节点的动态变化过程。数据表格表示将仿真结果整理成数据表格，可以方便地查看和分析电路的性能指标，如电压、电流、功率等。等效电路表示根据仿真结果，可以提取出等效电路模型，从而简化电路分析和设计的复杂性。仿真结果的表示方法波形对比将仿真波形与实际电路测试波形进行对比，可以验证仿真模型的准确性。性能指标对比比较仿真结果和实际电路的性能指标，如电压、电流、功率等，以评估仿真结果的可靠性。故障模式对比通过仿真和实际电路的故障模式对比，可以验证仿真模型在故障预测和诊断方面的有效性。仿真结果与实际电路的对比030201ABCD仿真结果的误差来源分析模型误差由于电路元件模型的理想化或简化，可能导致仿真结果与实际情况存在误差。数值计算误差数值计算方法本身的近似性和舍入误差可能对仿真结果产生影响。参数误差电路元件参数的测量误差或不确定性可能导致仿真结果的偏差。环境因素误差实际电路运行环境中的温度、湿度等环境因素的变化可能导致仿真结果的不准确性。电路仿真优化与改进建议06CATALOGUE算法效率提升针对现有仿真算法，通过改进计算方法、采用并行计算技术等手段，提高仿真速度，减少计算时间。算法精度提高优化算法中的数值计算方法，减小误差，提高仿真结果的准确性。算法稳定性增强改进算法中的迭代过程，避免仿真过程中出现数值不稳定或收敛失败的情况。仿真算法的优化方向提供更直观、易用的用户界面，方便用户进行电路设计和仿真操作。用户界面优化增加更多类型的元器件模型，以支持更广泛的电路设计和仿真需求。元器件库扩展提供更丰富的仿真结果展示方式，如波形图、状态图等，帮助用户更好地理解仿真结果。仿真结果可视化仿真工具的功能完善建议针对特定电路的仿真策略调整对于需要考虑多种参数变化的电路，可以采用多参数扫描仿真的方法，一次性获得多种参数组合下的仿真结果，提高仿真效率。多参数扫描仿真对于复杂电路，可以采用分块仿真的策略，将电路划分为若干个子模块进行分别仿真，以降低整体仿真的复杂性。复杂电路分块仿真针对电路中的关键路径或关键元器件，进行重点仿真和分析，以确保关键部分的性能和稳定性。关键路径重点仿真结论与展望07CATALOGUE本次报告总结本次电路仿真分析报告主要对电路的性能、功耗、稳定性等方面进行了深入研究和分析。通过仿真实验，我们得到了电路在不同工作条件下的性能指标，并对结果进行了详细的分析和讨论。针对仿真结果，我们提出了一些优化建议和改进措施，以提高电路的性能和稳定性。ABCD未来发展趋势预测未来电路仿真将更加注重多学科交叉融合，包括电子、计算机、数学、物理等多个领域。随着科技的不断发展，电路仿真技术将越来越成熟，仿真精度和效率将不断提高。未来电路仿真还将更加注重绿色环保和可持续发展，推动电子产业的绿色转型和升级。随着人工智能和大数据技术的不断发展，电路仿真将实现更高层次的自动化和智能化。THANKS感谢观看
