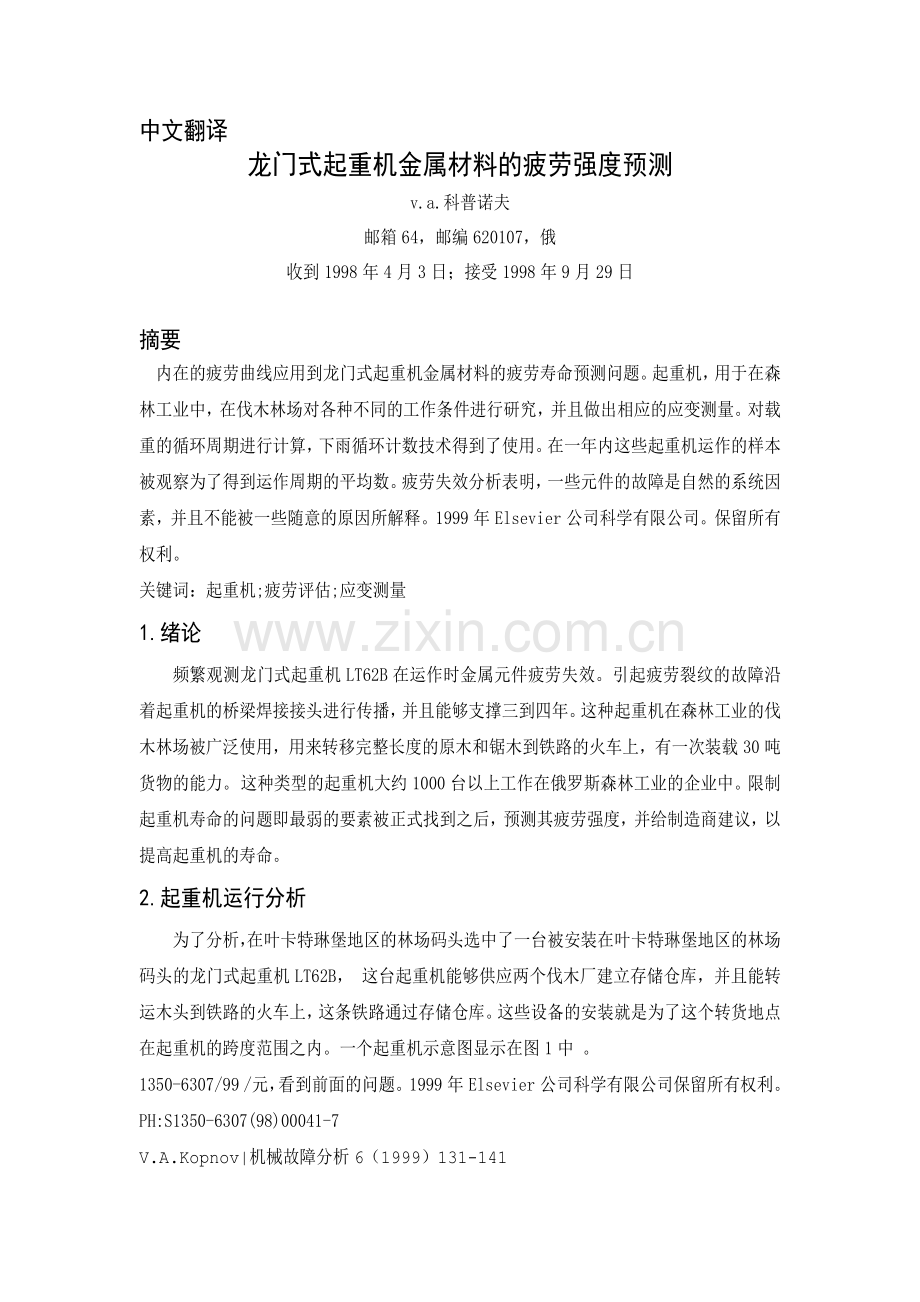

中文翻译龙门式起重机金属材料的疲劳强度预测v.a.科普诺夫邮箱64，邮编620107，俄收到1998年4月3日；接受1998年9月29日摘要 内在的疲劳曲线应用到龙门式起重机金属材料的疲劳寿命预测问题。起重机，用于在森林工业中，在伐木林场对各种不同的工作条件进行研究，并且做出相应的应变测量。对载重的循环周期进行计算，下雨循环计数技术得到了使用。在一年内这些起重机运作的样本被观察为了得到运作周期的平均数。疲劳失效分析表明，一些元件的故障是自然的系统因素，并且不能被一些随意的原因所解释。1999年Elsevier公司科学有限公司。保留所有权利。关键词：起重机;疲劳评估;应变测量1.绪论频繁观测龙门式起重机LT62B在运作时金属元件疲劳失效。引起疲劳裂纹的故障沿着起重机的桥梁焊接接头进行传播，并且能够支撑三到四年。这种起重机在森林工业的伐木林场被广泛使用，用来转移完整长度的原木和锯木到铁路的火车上，有一次装载30吨货物的能力。 这种类型的起重机大约1000台以上工作在俄罗斯森林工业的企业中。限制起重机寿命的问题即最弱的要素被正式找到之后，预测其疲劳强度，并给制造商建议，以提高起重机的寿命。2.起重机运行分析为了分析，在叶卡特琳堡地区的林场码头选中了一台被安装在叶卡特琳堡地区的林场码头的龙门式起重机LT62B， 这台起重机能够供应两个伐木厂建立存储仓库，并且能转运木头到铁路的火车上，这条铁路通过存储仓库。这些设备的安装就是为了这个转货地点在起重机的跨度范围之内。一个起重机示意图显示在图1中 。 1350-6307/99 /元，看到前面的问题。 1999年Elsevier公司科学有限公司保留所有权利。 PH:S1350-6307(98)00041-7V.A.Kopnov|机械故障分析6（1999）131-141图1起重机简图检查起重机的工作之后，一系列的假设可能会作出： 如果每月从森林移动的原木超过加工率，即是有一个原木存储的仓库，这个起重机期待的工作，也只是在原木加工的实际堆数在所供给原木数量的中心线以下；当处理超过原木从森林运出的速度时，起重机的工作需要在的大量的木材之上进行操作，相当于在大量的木材上这个锯木厂赚取的很少；原木不同的仓库;大量的木材的高度被认为是最高的; 仓库的变化，取替了一侧对面的锯轧机; 装载进程中总量是平均为K=1.4倍大于移动总量由于额外的转移。2.1 搬运强度据了解，每年的搬运强度是不规律的，不能被视为一个平稳过程。非平稳流动的道路列车的性质在23家企业中已经研究5年的时间，结果已经表明在年复一年中，对于每个企业来说，每个月的搬运强度都是不同的。这是解释复杂的各种系统和随机效应，对搬运施加的影响：天气条件，道路条件和货车车队等，所有木材被运送到存储仓库的木材，在一年内应该被处理。 因此，在春季和秋季搬运木头的可能性越来越小，冬天搬运的可能性越来越大，然而在冬天搬运强度强于预想的，在夏天的情况下，更多足够长的木材就地被处理的比运出去的要多的多。V.A.Kopnov|机械故障分析6（1999）131-141表1搬运强度（%）表2转移储存量通过一年的观察，从118各搬运值的观察所了解到的数据进行分析，并且有可能评价相关的搬运强度（吨）参考年度的装载量的百分比。该搬运的数据被记录在起重机预期值表1中，它可以被应用到估计疲劳寿命，尤其是为检查起重机应变测量（见稍后）。将有可能为每个起重机，每一个月所负荷的载重量，建立这些数据，无需特别困难的统计调查。此外，为了解决这个问题的寿命预测的知识是未来的荷载要求,在类似的操作条件下，我们采取起重机预期值。每月搬运价值的分布Q（t） ，被相对强度q（t）表示为 其中Q是每年的装载量的记录存储，是设计的最大存储原木值Q以百分比计算，其中为考察起重机等于40.0万立方米每年,和容积载重搬运为10的起重机，得到的数据列在表2中，总量56000立方米每年，用K表示。2.2 .装载木块的数量这个运行装置，如夹紧，吊装，转移，降低，和释放负载可被视为起重机的一个运行周期（加载块）。参照这个调查结果，以操作时间为一个周期，作为范本，由正常变量与平均值11.5分相等等，标准差为1.5分钟。不幸的是，这个特点不能简单地用于定义运作周期的数目，任何工作期间的载重加工是非常不规则。使用运行时间的起重机和评价周期时间，与实际增加一个数量的周期比，很容易得出比较大的误差，因此，最好是作为如下。 测量一个单位的载荷，可以作为范本，由一个随机变量代入分布函数得出，并且比实际一包货物少然后，明知总量的加工负荷为1个月或一年可能确定分布参数的数目，运作周期为这些时期要利用这个方法的更新理论V.A.Kopnov|机械故障分析6（1999）131-141 图2随机重建过程中的负荷根据这些方法，随机重建过程中所显示的图。二是考虑到，（随机变量）负荷，形成了一个流动的数据链：在重建的理论中，随机变量：，有一个分布函数f（t）的，可以被理解为在失败的连接或者要求收据时的恢复时刻。过程的载荷值，作为下一次的动作的通过值，被看作是重建的时刻。设。函数f （ t ）反复被定义，假设V （ t ）是在运作周期内转移货物的数量。实践中，总转移货物的总吨数，基本上是大于机组负荷，由于利用渐近性质的重建过程所以式有益的。根据下面适当的限制重建定理，需要转移大量吨数。已正态分布渐近与均值和方差，确定抽样数量的周期v而不依赖于整个的形式分布函数的，（只对不同的格式分配进行限制）。利用表2的每个月平均运作用方程（ 4 ）表示，赋予正态分布功能的数量，负载周期与参数m和6。在正态分布表3中。图3显示的平均人数周期与95 的置信区间某一年的相应的值为12719和420个周期。表3运作周期的正太分布3 .应变测量为了显示大多数金属的负载元素，并且确定一系列的压力，事前做了静态应变测量。垂直载荷用来测量悬挂负载，并且斜交加载由一个牵引力所形成，配备了一台测力计。静态应力值分布在图4和5中 。同样地预计，梁上的最大的拉应力，发生在底部的桁架上（值为11-45 MPA ）。顶端的桁架受到最大的压缩应力。 此处的弯曲应力所造成的压力，车轮起重机，手推车等被添加到所说的桥梁和负荷的重量。这些压力的结果，在底部的共振的的I梁那么压缩应力比最高的1 处要大得多（值17-75和10-20兆帕斯卡），其他要素的梁加载的值V.A.Kopnov|机械故障分析6（1999）131-141月份图3 95%的置信区间运作周期的平均数V.A.Kopnov|机械故障分析6（1999）131-141图4梁的分配计划不超过绝对值45兆帕斯卡。连接与支持的桥梁起重机加载的时间，也不定期。最大的压缩应力发生在变形的最大角度，在内部看来;最高压力值将达到到h0MPa和痛苦（计8日和9 ） 。在隔板和角度1的支板上，最大的拉应力达到45兆帕斯卡（压力表1 ）。 起重机梁的器件在受到最大压力和轴向载荷较弱的时候，另一方面，所遭受的主要是斜负荷。起重机的竖向载荷主要是由牵引力引起的。这种转移完整长度的木材的起重机的金属的载重量，不同于一般用途的起重机。首先它必须遵循起重机的装载规则，由于逐步脱离基地。因此，负荷增加，并不是慢慢的顺利进行。 第二个特点是物质吊装的加快导致低低效率。这是抓斗所存在的所限制，这意味着不允许绳索从吊具座下降;载重量应始终保持平衡。负载减弱加快电机运转的可能性是没有根据的，因此微乎其微。因此，以同时悬挂的速度，森林龙门式起重机受到较小的动应力与类似的一般用途的起重机相比而言。通常，当速度增加顺利，在接通电器之后，从基地进行转载3.5-4.5秒钟进行一个循环。在事实上，并没有发现金属有显著的振荡，并且压力慢慢达到了最大值。V.A.Kopnov|机械故障分析6（1999）131-141图5 支持分配当可能性最明朗的时候，在伸展和抓取的结合处，在按下开关后一秒钟绳索开始绷紧，在结合处清楚的发生。这个电动机以0.6-0.7每秒的速度进行旋转。从按下开关到绳索完全拉紧这一刻，需要3-3.5 s的时间，紧张的绳索慢慢的增加倒最长。梁的最大压力增长倒最大值1-2 S并且平均振荡为3.5 。 当一个固定的负荷解除时，加快速度，装载在钢丝绳上的吊具和金属几乎是相同的情况下快速吊起一堆捆扎的木材。该金属金工振荡的特点是有两个谐波在0.6和2秒的过程当中，这些已经在前面的分析中获得。从总结装货的振幅可以看出在最坏的情况下装载货物，使最高动态加载超过上述静态载荷可以达到13-14 。制动一个负荷，当它逐渐降低时，在金属制品上产生显著的振动应力，可以达到静态载荷的7%左右。移动超过钢轨接头的3-4毫米的高度时，得到的只有微不足道的压力。 在运行中，有可能的情况下，当源自不同类型的负荷加载结合起来。 当最高负荷从制动负荷时降低，是最大负荷情况配合制动手推车与同的调整制动器。4 疲劳载荷分析通过起重机的工作和压力示波图的获得，在测试点进行应变测量，在图6和第5中排列显示，自一台起重机的常见工作周期的时间由足够的散射和平均值约为15分钟，常见的运行周期的时间起重机有足够的散射与平均价值11.5 ） V.A.Kopnov|机械故障分析6（1999）131-141 时间（0.1分钟）装货过程变化值民，以减少这些示意图均匀过滤所产生的这些信号，和所有反复的形成的值，也就是说，当结构是不受到动态加载，只有静态加载发生时，将会被拒绝。 三个特点强调示意图 （表11 ）显示在表6中，而装货运行周期的内部结构是可见的。首先，当负载被提升时，压力增加到最高值。当载荷被转移到合适的位置并且强烈振荡之后之后，由于不规则起重机运动对钢轨及以上的钢轨接头导致大量的轴向载荷作为大多数降低载荷的原因。减少货物的装载量导致装载量减少，并且建成一项基本负载周期的一半。4.1 装载过程中的振幅分析 这两个名词，现在应该分开：装载周期和装载量。第一是作为一独特的振荡讲（闭环） ，二是为一套加载周期期间一个运行周期。 该雨流循环计数方法给出了最终裁决。 2 是采取优势，以前面提到的疲劳的强度回线分析，为三个最弱的要素：（1）底部角度的协调（表11），（2）横梁顶端的协调（表17），（3）角度的支持（表8）。用微分的手段统计样本周期振幅的值的分布情况，由此得出估计参数列于于表4 中。应该指出的是，直线图的周期振幅与减少事后的非零平均数相等于直线图为零时的平均数。V.A.Kopnov|机械故障分析6（1999）131-141表4装载振幅的威布尔分布参数名字布尔分布参数值MPa格式b底部角度的协调23.45横梁顶端的协调40.44角度的支持29.544.2 装载周期的数目在雨流循环计数过程期间，计算有多少负荷周期进行了装载量由多少载重周期的计算装载座也进行了。而处理这一类示波图，一个整体样本数量的加载周期得到了构成的整数与最低及最高观察值：24和26。随机装货周期数VB可以由泊松分布参数来形容 = 34 。 每个月装货块平均数值很快就获得了，因此它是有可能找到适当的特点，如果采取中央极限周期，不仅为每月装载量，而且也为每月或每年的装载周期。首先，将它从已知的概率论考虑，除了给出了独立的泊松系数，还给出了一个随机变量与泊松分布的参数K）。在另一方面，泊松分布可以很好地近似正态分布平均k。其次，中心极限定理，大致来说，有着大量标准的计算，独立的初次分配渐近趋于正常。如果初次分配每个独立的任期有一个正态分布，那么载重周期为一年的平均数和标准偏差总数的都是平等的，大致为423096和650 。通过这些值从表3中取值。5 应力集中的因素和元件的耐力要素起重机的各个部件初步是由半自动气体焊接，没有边缘制造设备及相应的加工。为考察要件1和3周和边缘焊缝的角度与节点板，有效应力集中疲劳系数是所给予的计算方法 3 ，的KF = 2.6-2.9 ，正好等于估计值，鉴于目前在俄罗斯规范疲劳焊接要素 4 ，的KF = 2.9。起重机金属制成的材料为合金钢09g2s，此材料有一个持久极限120 MPa和屈服强度350兆帕斯卡。然后在平均值可承受的范围内视察要件1和3= 41兆帕斯卡。变异系数为0.1，和相应的标准偏差为=4.1兆帕斯卡。观察的基本组成部分2是一个I形穿孔，由孔附加导轨，以顶端法兰。那个相当大的局部应力所造成弯曲的地方也能促进疲劳损伤累积。根据表 4 ，有效应力集中系数是接受的KF = 1.8，给出了一个平均的价值，可承受的极限，作为=67的强度创伤。使用相同的变化系数的标准差是=6.7强度创伤.平均曲线，建议在表 4 ，已形式：V.A.Kopnov|机械故障分析6（1999）131-141表5对数参数的正太分布名字寿命分布参数平均（块）标准(块)底部角度的协调106.80058.200横梁顶端的协调143.20079.200角度的支持74.62032.300与拐点没有5.106和斜度为4.5为要件1及3斜度为5.5 组成部分2。可能的值的元素耐力极限上述重叠的范围，载荷振幅与非零的概率，这意味着这些元素受到疲劳累积损伤。然后根据上面可能作出结论，认为疲劳计算的要素是必要的，也就是疲劳强度预测。6 寿命预测该项研究的一些金属材料受到疲劳损伤的累积。内在的疲劳曲线是我们预测生命应采取的优势，其中详见于表 5 和表 6 .通过以下内在疲劳曲线的理论，我们根据观察到寿命分布密度得到数正态分布的数据。该法所得的平均数和标准偏差分别见表5 。那个数正态分布所得出的分布密度，显示在图7中。这是从这个表中至少强度要件为3 。得出一个平均的数量，载重量1年为12719 ， 很明显，平均方法所得的吊臂前，疲劳裂纹出现在焊接要素是足够的：元件的生命周期8.5年为组成部分1 ，11.5年为要件2 ，和6年为组成部分3 。然而，这些要素失效的概率不小于3-4年和是在范围0.09-0.22 。这些概率不能被忽视，为服务的设计和维修提供帮助，应作出努力，扩大允许裂纹发生并且提高强度。7 结论通过分析起重机载重表明，一些金属材料受到较大动态载荷，从而导致疲劳损伤的积累，其次是疲劳失效。 疲劳强度的预测过程，本文提出了涉及四个部分V.A.Kopnov|机械故障分析6（1999）131-141 运行周期图7各要素寿命分布的密度曲线（1）分析的运作，在实践中和决心装载块一段时期。 （2）雨流循环计数技术的计算负荷周期为一期标准运作。 （3）选择适当材料根据疲劳数据。 （4）使用内在疲劳曲线的方法计算疲劳强度。 调查结果已证实的个案观察制造商已采取的决定，关于加强固定强度。 以实现延长疲劳强度。参考文献1 Feller W. An introduction to probabilistic theory and its applications, vol. 2. 3rd ed. Wiley, 1970.2 Rychlik I. International Journal of Fatigue 1987;9:119.3 Piskunov V(i. Finite elements analysis of cranes metalwork. Moscow: Mashinostroyenie, 1991 (in Russian).4 MU RD 50-694-90. Reliability engineering. Probabilistic methods of calculations for fatigue of welded metalworks. Moscow: (iosstandard, 1990 (in Russian).5 Kopnov VA. Fatigue and Fracture of Engineering Materials and Structures 1993;16:1041.6 Kopnov VA. Theoretical and Applied Fracture Mechanics 1997;26:169.1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！
