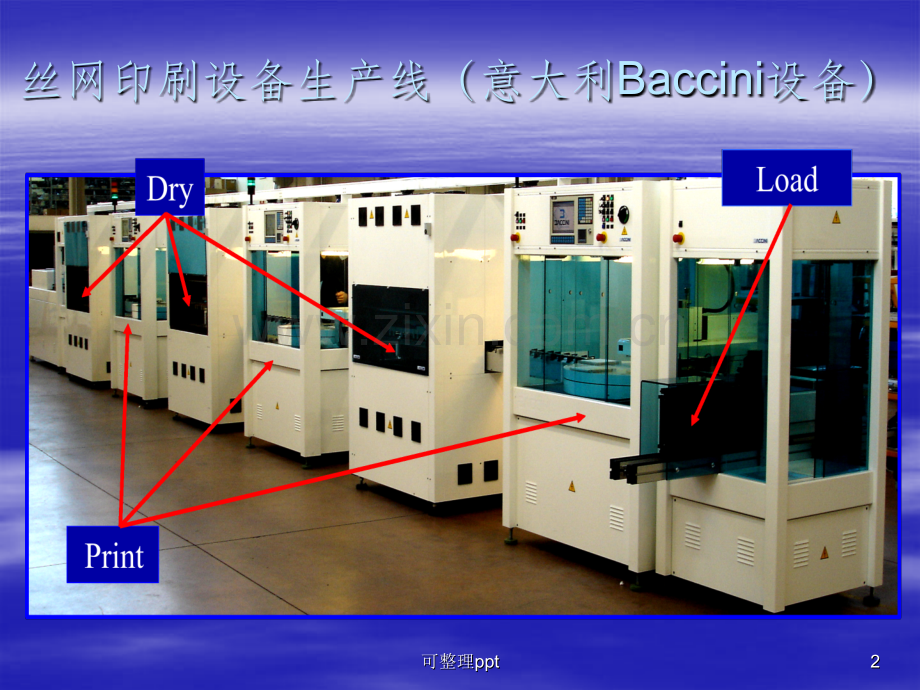

丝网印刷工艺丝网印刷工艺江苏林洋新能源有限公司1 1可整理可整理pptppt丝网印刷设备生产线（意大利Baccini设备）2 2可整理可整理pptppt印刷台及其控制界面3 3可整理可整理pptppt烘干炉及其内部构造外部视图外部视图内部旋转式温区结构内部旋转式温区结构4 4可整理可整理pptppt丝网印刷发展：丝网印刷技术从本上世纪丝网印刷技术从本上世纪7070年代开始产生发展，由年代开始产生发展，由于其相对简单的生产工艺，在市场上确立了优势。于其相对简单的生产工艺，在市场上确立了优势。而丝网印刷也有各种不同的制造工艺，其中我们运而丝网印刷也有各种不同的制造工艺，其中我们运用的是一种最简单的工艺，它也被一些生产厂商和用的是一种最简单的工艺，它也被一些生产厂商和实验室改进并提高。实验室改进并提高。但是所有的改进和变化都是为了获得更高的转但是所有的改进和变化都是为了获得更高的转换效率和更低的成本，所以许多的改进工艺已经运换效率和更低的成本，所以许多的改进工艺已经运用于经济生产活动，而更多的还只是停留在实验室用于经济生产活动，而更多的还只是停留在实验室阶段。阶段。5 5可整理可整理pptppt丝网印刷分为三个重要部分：背电极印刷及烘干 浆料：Ag Al浆 Ferro 3398（美国）背电场印刷及烘干 浆料：Al浆 Ferro FX53-038（美国）正面电极印刷及烘干 浆料：Ag浆 Ferro CN33-462（美国）6 6可整理可整理pptppt丝网印刷工艺在电池片生产中所处的位置：主要工艺：主要工艺：7 7可整理可整理pptppt主要工艺原理：磷扩散工艺磷扩散工艺：太阳能电池片运用一种简单的均匀扩散技术，在相同深度太阳能电池片运用一种简单的均匀扩散技术，在相同深度金属接触面下进行掺杂形成发射极。在印刷接触面下保持金属接触面下进行掺杂形成发射极。在印刷接触面下保持相对较高的表面磷的浓度，然而，高的表面的磷的浓度会相对较高的表面磷的浓度，然而，高的表面的磷的浓度会造成死层减低蓝光响应。最新电池片设计是接触浅的发射造成死层减低蓝光响应。最新电池片设计是接触浅的发射极，提高蓝光响应。也有工程师提出在金属面接触下提供极，提高蓝光响应。也有工程师提出在金属面接触下提供可选的高掺杂发射极，但是这一技术还未运用于生产。可选的高掺杂发射极，但是这一技术还未运用于生产。制绒面：制绒面：绒面制造可选工艺技术：绒面制造可选工艺技术：1.1.用切割工具或激光在晶元表面进行机械制绒用切割工具或激光在晶元表面进行机械制绒 2.2.化学刻蚀是基于晶向性缺点来进行化学刻蚀是基于晶向性缺点来进行8 8可整理可整理pptppt 3.3.化学刻蚀再结合照相平板印刷膜化学刻蚀再结合照相平板印刷膜 4.4.等离子刻蚀等离子刻蚀 制备减反射膜与烧结制备减反射膜与烧结 制备减反射膜尤其适合不易制绒面得多晶硅，有两种普通制备减反射膜尤其适合不易制绒面得多晶硅，有两种普通的减反射膜：一种是二氧化钛，一种是氮化硅。的减反射膜：一种是二氧化钛，一种是氮化硅。周边隔离：周边隔离：有各种周边隔离技术：等离子刻蚀，激光切割或在边缘制有各种周边隔离技术：等离子刻蚀，激光切割或在边缘制膜防止边缘扩散。膜防止边缘扩散。9 9可整理可整理pptppt背电极印刷及烘干：在电池片的反面印刷铝浆并通过烧结工艺合成，产生背场在电池片的反面印刷铝浆并通过烧结工艺合成，产生背场（BSFBSF）。）。1010可整理可整理pptppt 在印刷过程中，金属浆料通过丝网网眼渗透到印刷区域。在印刷过程中，金属浆料通过丝网网眼渗透到印刷区域。丝网网眼的最小宽度决定细栅线的最小宽度，典型的宽度为丝网网眼的最小宽度决定细栅线的最小宽度，典型的宽度为100100200m200m。1111可整理可整理pptppt1212可整理可整理pptppt丝网的材质：不锈钢丝网 1.目数：200目 目数的定义：目表示在1平方英寸的正方形面积上，长为根，宽也为根，即表示目。2.丝直径：4653m 3.丝网厚度：8290 m 4.膜厚：15 m 5.张力：25N1313可整理可整理pptppt背面AgAl浆可焊电极：丝网材质：不锈钢丝网目数：325目丝直径：2328m丝网厚度：46m膜厚：15m膜和丝网总厚度：6063m1414可整理可整理pptppt缺点：焊条为长条状，浪费了缺点：焊条为长条状，浪费了AgAl浆浆优点：一旦出现碎片后，可以顺利的划成碎片优点：一旦出现碎片后，可以顺利的划成碎片 优点：可以大大节省优点：可以大大节省AgAl浆，降低成本浆，降低成本 缺点：一旦出现碎片后，断成小片，利用率大大降低缺点：一旦出现碎片后，断成小片，利用率大大降低图图1：图图2：1515可整理可整理pptppt图图3：优点：与铝背场形成良好的欧姆接触，铝浆料和银浆优点：与铝背场形成良好的欧姆接触，铝浆料和银浆料有细栅线的重叠部分，这样可以大大提高效率和填料有细栅线的重叠部分，这样可以大大提高效率和填充因子。充因子。总结：尽量减少铝浆与银铝浆的重叠部分，在显微总结：尽量减少铝浆与银铝浆的重叠部分，在显微镜下观察两者重叠部分严重发黑，即大量的有机溶镜下观察两者重叠部分严重发黑，即大量的有机溶剂没有充分挥发，这样就严重影响电池效率和填充剂没有充分挥发，这样就严重影响电池效率和填充因子。因子。1616可整理可整理pptppt正面栅线设计：丝网材质：不锈钢丝网目数：280目线直径：30 m丝厚度：50 m膜厚：15 m膜和丝网的总厚度：65 m张力：26N1717可整理可整理pptppt细栅线宽度：细栅线宽度：0.125mm0.125mm1818可整理可整理pptppt细栅线数：44最边缘的细栅线到电池边缘的距离为1.7mm 0.125441.72432.7125两根细栅线之间的距离为2.7mm主栅线的宽度1.5mm1919可整理可整理pptppt
