流程图画法.ppt

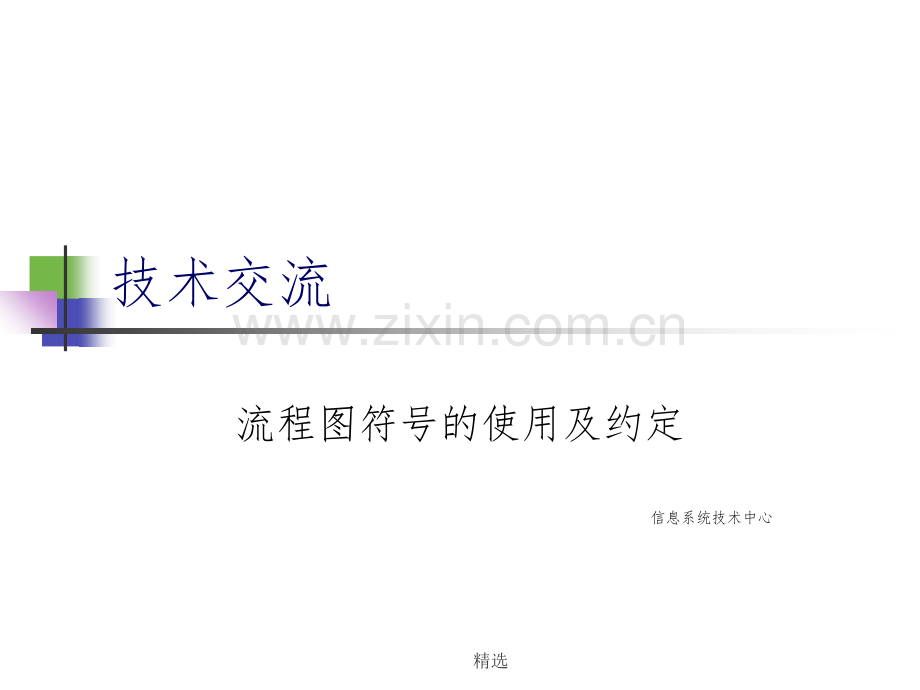

技术交流流程图符号的使用及约定信息系统技术中心精选主要内容n流程图符号n符号、文字使用约定n制作流程图 精选主题一流程图符号（一）图形图形解释解释端点符：表示业务的开始或结束，在业务流程图中用作为起始点或终点。准备符：表示开始某处理过程前的准备工作流线符；表示流程走向，在业务流程图中用箭头指向业务处理的传递过程符：表示处理过程，在业务流程中作为处理业务的操作过程判断符：表示判断的流程转向，在业务流程图中，只能有一个入口，一个激活的出口。子流程符：表示子流程，在业务流程图中作为子流程处理过程。精选主题一流程图符号（二）图形图形解释解释表单符：表示文档或表单（工作单），在业务流程图中作为流转过程中输入或输出的文档数据符：表示数据,其中可注明数据名,来源,用途或其它的文字说明.此符号并不限定数据的载体并行符：表示同步进行两个或两个以上并行方式的操作注释符：添加注释连接符：可用于页内、页外连接循环界限符：标注循环的终止条件精选主题二符号、文字使用约定（一）n流程图中所用的符号应该均匀地分布,连线保持合理的长度,并尽量少使用长线，尽量减少相交线。n使用各种符号应注意符号的外形和各符号大小的统一,避免使符号变形或各符号大小比例不一。精选主题二符号、文字使用约定（二）n流程图中多数符号内的空白可标注说明性文字，文字尽量简短，最好不要超六个字，过程符应以动词+名字为宜。流动数据应以名词表示。n如果说明文字较多,可使用注解符.若注解符干扰或影响到图形的流程,应将正文写在另外一页上,并注明引用符号。精选主题二符号、文字使用约定（三）n多出口判断的每个出口都应标有相应的条件值,用以反映它所引出的逻辑路径。n跨页连接图示精选主题三制作流程图（一）n职能泳道图，跨部门流程的泳道应为各部门。n注明流程的起止节点，执行的时间顺序按从左至右，从上至下。n流程图应注明：流程名称、流程目标、流程衡量指标、关键成功因素，在流程图的右下角标明编制人、编制时间。精选主题三制作流程图（二）n注意每个流程纵向的层次关系和横向的接口关系，即流程在流程体系框架中的位置，明确流程的目标和范围。n如果一个流程跨多个职能部门并过于复杂，则考虑分解子流程和操作指导书。精选提交表单、流程的范围n收集全部表单的可以避免由于以下问题导致的需求信息不全：.流程、表单归口部门不清楚 2.各部门表单不一致，有新有旧。3.遗漏无流程表单。4。部门内部管理混乱，无标准可言。n用户有一定信息化基础，可让各部门只提交归口是本部门的表单、流程。优点：快速，不需同类对比分析，来源唯一。精选欢迎交流精选
