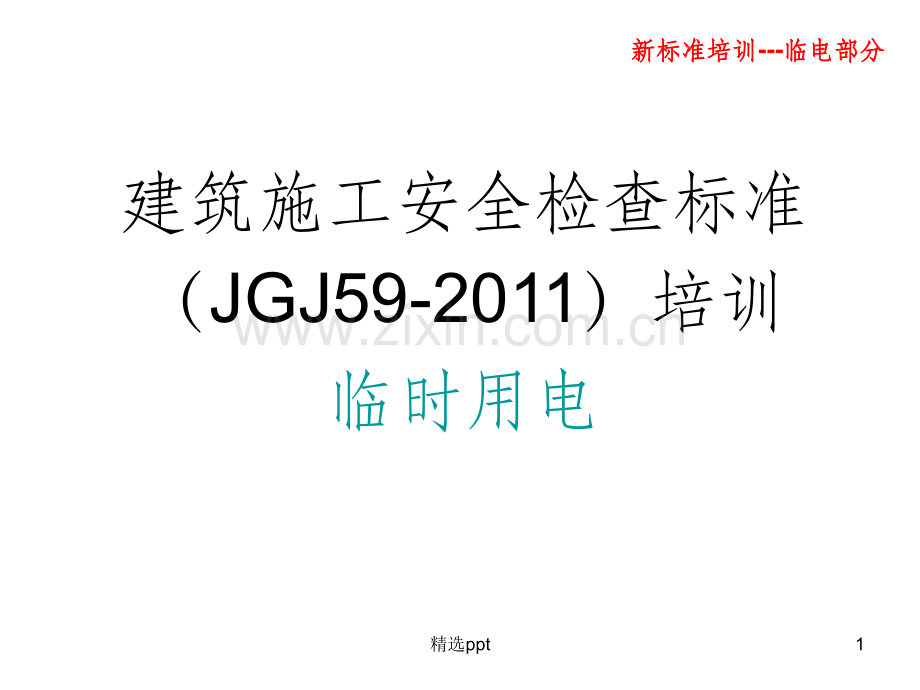

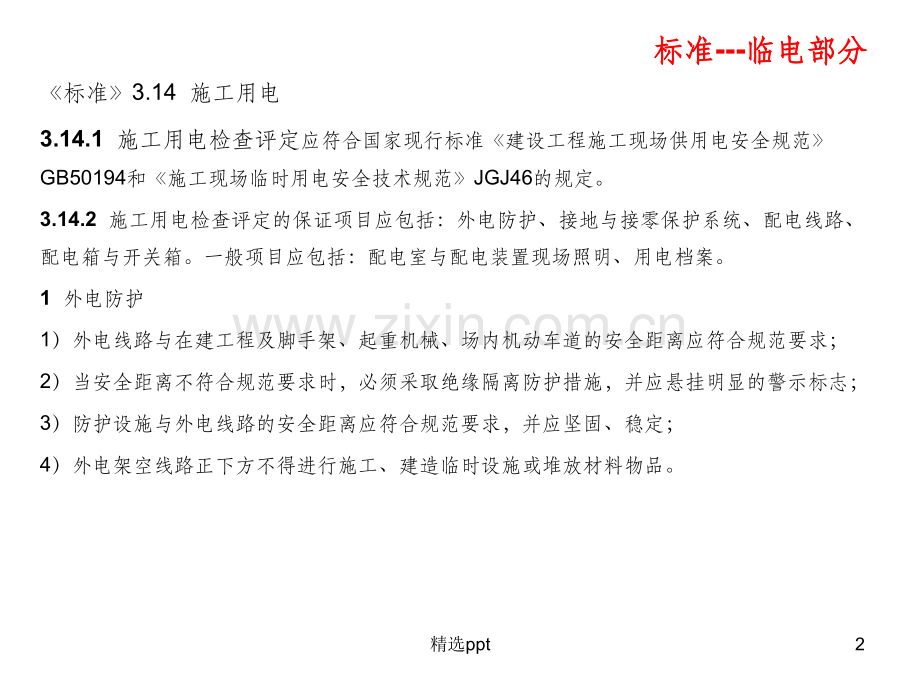

新标准培训新标准培训-临电部分临电部分建筑施工安全检查标准（JGJ59-2011）培训临时用电1精选ppt 标准标准-临电部分临电部分标准3.14 施工用电 3.14.1 施工用电检查评定应符合国家现行标准建设工程施工现场供用电安全规范GB50194和施工现场临时用电安全技术规范JGJ46的规定。3.14.2 施工用电检查评定的保证项目应包括：外电防护、接地与接零保护系统、配电线路、配电箱与开关箱。一般项目应包括：配电室与配电装置现场照明、用电档案。1 外电防护1）外电线路与在建工程及脚手架、起重机械、场内机动车道的安全距离应符合规范要求；2）当安全距离不符合规范要求时，必须采取绝缘隔离防护措施，并应悬挂明显的警示标志；3）防护设施与外电线路的安全距离应符合规范要求，并应坚固、稳定；4）外电架空线路正下方不得进行施工、建造临时设施或堆放材料物品。2精选ppt 规范规范-外电防护外电防护规范有关外电防护要求规范有关外电防护要求 一、外电线路防护（一）安全距离4.1.1在建工程不得在外电架空线路正下方施工，搭设或堆放构件、架具、材料及其它杂物等。4.1.2在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合表7-10规定。表7-10 在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全外电架空线路的边线之间的最小安全操作距离操作距离外电线路电压等级KV 1 110 35110 220 330500 最小安全操作距离m 4.0 6.0 8.0 10 153精选ppt规范规范-外电防护外电防护4.1.3 施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合表7-11规定。表7-11 施工现场的机动车道与外电架空线路交叉时最小垂直距离4.1.4在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合表7-12规定表7-12 起重机与架空线路边线的最小安全距离外电线路电压等级KV 1 110 35 最小垂直距离m 6.0 7.0 7.0 电压（KV）安全距离（m）11035110220330500沿垂直方向1.53.04.05.06.07.08.5沿水平方向1.52.03.54.06.07.08.54精选ppt规范规范-外电防护外电防护汽车起重机等移动起重机械进入施工现场一定要注意现场的外电架空线路，起重机严禁越过无防护设施的外电架空线路作业。（二）绝缘隔离防护措施4.1.6当达不到上述要求的安全距离时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标志。架设防护设施时，必须经有关部门批准，采用线路暂时停电或其它可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。防护设施与外电线路之间的安全距离不应小于表7-13规定5精选ppt 规范规范-外电防护外电防护 表表7-13 防护设施与外电线路之间的安全距离防护设施与外电线路之间的安全距离 防护设施应坚固、稳定，采用绝缘材料搭设，且对外电线路防护等级应达到IP30级（IP30级：能防止直径为2.5mm的固体异物穿过）。（三）迁移外电线路或改变工程位置4.1.7当上述规定的防护措施无法实现时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等措施，未采取上述措施的严禁施工。外电线路电压等级（KV）1035110220330500最小安全距离（m）1.72.02.54.05.06.06精选ppt 规范规范-外电防护外电防护在外电架空线路附近开挖沟槽时，必须会同有关部门采取加固措施，防止外电架空线路倾斜、悬倒。二、电气设备防护措施1、电气设备现场周围不得存放易燃易爆物、污染源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。2、电器设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。7精选ppt标准标准-接地与接零系统接地与接零系统标准标准2 接地与接零保护系统1）施工现场专用的电源中性点直接接地的低压配电系统应采用TN-S接零保护系统；2）施工现场配电系统不得同时采用两种保护系统；3）保护零线应由工作接地线、总配电箱电源侧零线或总漏电保护器电源零线处引出，电气设备的金属外壳必须与保护零线连接；4）保护零线应单独敷设，线路上严禁装设开关或熔断器，严禁通过工作电流；5）保护零线应采用绝缘导线，规格和颜色标记应符合规范要求；6）TN系统的保护零线应在总配电箱处、配电系统的中间处和末端处做重复接地；7)接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。接地体应采用角钢、钢管或光面圆钢；8）工作接地电阻不得大于4，重复接地电阻不得大于10；9）施工现场起重机、物料提升机、施工升降机、脚手架应按规范要求采取防雷措施，防雷装置的冲击接地电阻值不得大于30；10）做防雷接地机械上的电气设备，保护零线必须同时做重复接地。8精选ppt 规范规范-接地与接零系统接地与接零系统临电规范有关TN-S的要求一、接地类型及接地电阻要求（一）保护接零：将电气设备的外露可导电部分与PE线（保护零线）或NPE线（工作零线和保护零线的共用线）连接，称保护接零。（二）保护接地：将电气设备的外露可导电部分通过接地装置与大地连接，称保护接地。（三）重复接地：为了提高保护接零的可靠性，将PE线做多处接地，称重复接地。R接地10欧（四）防雷接地：为了减轻雷电灾害而设计的接地装置。R接地10欧*工作接地：为供配电系统提供工作零线，电源变压器中性点的接地称为工作接地。R接地4欧9精选ppt规范规范-接地与接零系统接地与接零系统二、接零保护系统（一）TN-S系统TN-S系统中的英文字母S表示分离，即TN-S系统是工作零线和保护零线分别设置的系统，如图7 2所示。10精选ppt规范规范-接地与接零系统接地与接零系统 2、保护原理：若电动机M的外壳因故带电，由于外壳与PE线相连，漏电电流IL很大，使熔断器FU立即熔断，消除了事故的隐患。3、TN-S系统的优点（1）PE线与N线单独设置，PE线不穿过漏电保护器的零序电流互感器，故PE线可以重复接地，一旦PE线在点断开并且电动机M的金属外壳带电时，漏电电流IL通过重复接地体构成回路，使熔断器FU熔断，这一优点弥补了TN-C系统的第一个缺陷。（2）PE线和N线单独设置，PE线中没有三相负载的不平衡电流，仅有漏电电流，这一优点克服了TN-C系统的第二个缺陷。可见，TN-S系统较TN-C系统大大提高了保护接零的可靠性。11精选ppt规范规范-接地与接零系统接地与接零系统 住宅设计规范GB50096-1999规定，住宅配电系统应采用TN-S系统，施工现场临时用电安全技术规范JGJ46-2005、建设工程施工现场供用电安全规范GB50194-93都规定施工现场临时用电工程专用的电源中性点直接接地的三相四线制低压电力系统必须采用TN-S系统。（三）TN-C-S系统TN-C-S系统又称局部TN-S系统，如图73所示，A点的前面是TN-C系统，A点后面是TN-S系统。此系统是在完全实行TN-S系统有困难的地方，例如施工现场借用原有的TN-C系统（三相四线制）供电时，可用此系统形成局部TN-S系统。如图7-3所示 12精选ppt规范规范-接地与接零系统接地与接零系统13精选ppt规范规范-接地与接零系统接地与接零系统三、施工现场保护系统的选择（一）选择原则施工现场属于高度触电危险的场合，保护系统的选择应从严要求。根据施工现场临时用电安全技术规范JGJ46-2005，保护系统的选择如下：1、建筑施工现场的临时用电工程专用的电源中性点直接接地的220/380V的三相四线制低压电力系统必须采用TN-S系统。2、共用系统与原系统保持一致当施工现场与外电线路共用同一供电系统时，电气设备的接地接零保护应与原系统保持一致，不得一部分设备作保护接零，另一部分设备作保护接地。14精选ppt规范规范-接地与接零系统接地与接零系统四、施工现场TN系统的应用四、接线图见图74。（一）TN-S系统的接线方法TN-S系统的接线方法包括工作零线（N线），保护零线（PE线）电气设备的保护接零线（PE线）和重复接地的接线方法，接线图见图74。1、N线的接线：工作零线（N线）必须通过总漏电保护器。通过总漏电保护器的工作零线（N）和保护零线（PE线）之间不得再做电气连接。严禁利用大地做相线或零线。严禁将单独敷设的工作零线再做重复接地。2、PE线的接线：保护零线由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线引出，PE线上严禁装设开关或熔断器，严禁通过工作电流且严禁断线。15精选ppt规范规范-接地与接零系统接地与接零系统16精选ppt规范规范-接地与接零系统接地与接零系统3、电气设备保护零线的接线：电气设备的金属外壳必须与保护零线连接。4重复接地的接线：TN系统中保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10。在工作接地电阻值允许达到10的电力系统中，所有重复接地的等效电阻值不应大于10。（二）TN-C-S系统（局部TN-S系统）接线方法保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。其余接线方法同TN-S系统。（三）PE线的截面 配电装置和电动机械相连接的PE线应为截面积不小于2.5mm2的绝缘多股铜线，手持式电动工具PE线应为截面积不小于1.5mm2的绝缘多股铜线。17精选ppt规范规范-接地与接零系统接地与接零系统（四）PE线的选型和颜色标志保护零线必须采用绝缘导线。PE线的绝缘颜色为绿/黄双色。PE线可称为保护零线干线，电气设备与PE线连接的导线可称保护零线支线，二者都必须采用绝缘导线。任何情况下不准使用绿/黄双色线作负荷线。（五）重复接地装置做法每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。不得采用铝导体作接地体或地下引下线。垂直接地体宜采用角钢、钢管、或光面圆钢，不得采用螺纹钢。接地可利用自然接地体，但应保证其电气连接和热稳定。如图7-5所示18精选ppt规范规范-接地与接零系统接地与接零系统19精选ppt标准标准配电线路配电线路标准标准3 配电线路1）线路及接头应保证机械强度和绝缘强度；2）线路应设短路、过载保护，导线截面应满足线路负荷电流；3）线路的设施、材料及相序排列、档距、与邻近线路或固定物的距离应符合规范要求；4)电缆应采用架空或埋地敷设并应符合规范要求，严禁沿地面明设或沿脚手架、树木等敷设；5)电缆中必须包含全部工作芯线和用作保护零线的芯线，并应按规定接用；6）室内非埋地明敷主干线距地面高度不得小于2.5m。20精选ppt规范规范配线线路配线线路 规范规范在供配电系统中除了有配电装置作为配电枢钮外，还必须有联接配电装置和用电设备，传输分配电能的电力线路，这就是配电线路。施工现场的配电线路因其敷设方式和场所不同，主要有架空线路、电缆线路、室内配线三种。没有配电室时，还应包括配电母线。一、架空线路(省略)二、电缆线路（一）电缆类型选择电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包括淡蓝、绿/黄二种颜色的绝缘芯线，淡蓝色芯线必须用作N线，绿/黄双色芯线必须用作21精选ppt规范规范配电线路配电线路PE线，严禁混用。电缆线路宜采用埋地或架空敷设，严禁沿地面明设。并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。电缆应根据敷设方式、环境条件选择。埋地电缆宜采用铠装电缆；当选用无铠装电缆时，应能防水、防腐。架空敷设宜选用无铠装电缆。（二）截面选择电缆截面的选择应根据其长期连续负荷允许载流量和允许电压偏移确定。（三）敷设方式1、埋地敷设（1）埋地敷设施工工艺：电缆埋地敷设深度不应小于0.7m，并应在电 22精选ppt规范规范配电线路配电线路缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂。然后覆盖砖或混凝土板等硬质保护层。（2）埋地敷设防护套管：埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0m高到地下0.2 m处必须加设防护套管，防护套管外径不小于电缆内径的1.5倍。（3）埋地敷设安全距离：埋地电缆与其附近外电电缆和管沟的平行间距不得小于2m，交叉间距不得小于1m。（4）埋地电缆接头的处理：埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。23精选ppt规范规范配电线路配电线路24精选ppt规范规范配电线路配电线路2、架空敷设（1）架空敷设施工工艺：架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定点间距应保证电缆能承受自身所带来的荷载，敷设高度应符合要求，但沿墙面敷设时最大弧垂距地不得小于2.0m。（2）在建工程内电缆敷设、装修施工用电在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入。电缆的垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并宜靠近用电负荷中心，固定点每楼层不得得少于一处。电缆水平敷设宜沿墙或门口刚性固定，最大弧垂距地不得小于2.0m。装饰装修工程或其它特殊阶段，应补充编制单项施工用电方案。电源线可沿墙角、地面敷25精选ppt规范规范配电线路配电线路设，并应采取防机械损伤和电火措施。（四）保护方式电缆线路必须有短路保护和过载保护。如图7-13所示三、室内配线（一）导线的种类和截面选取室内配线必须采用绝缘导线或电缆。室内配线所用的导线或电缆截面应根据用电设备或线路的计算负荷确定，但铜线截面不应小于1.5mm,铝线截面不应小于2.5mm。（二）施工工艺及安全事项室内配线应根据配线类型采用瓷瓶、瓷（塑料）夹、嵌绝缘槽、穿管26精选ppt规范规范配电线路配电线路或钢索敷设。潮湿场所或埋地非电缆配线必须穿管敷设，管口和管接头应密封；当采用金属管敷设时，金属管必须做等电位连接，且必须与PE线相连接。穿管导线不得有接头。室内非埋地明敷设主干线距地面高度不得小于2.5m。架空进户线的室外端应采用绝缘子固定，过墙处应穿管保护，距地面高度不得小于2.5m，并应采取防雨措施。钢索配线的吊架间距不宜大于12m。采用瓷夹固定导线时，导线间距不应小于100mm；采用瓷瓶固定导线时，导线间距不应小于100mm，瓷瓶间距不应大于1.5m；采用护套绝缘导线或电缆时，可直接敷设于钢索上。（三）电气保护室内配线必须有短路保护和过载保护。27精选ppt标准标准三级配电三级配电标准标准4 配电箱与开关箱1）施工现场配电系统应采用三级配电、二级漏电保护系统，用电设备必须有各自专用的开关箱；2）箱体结构、箱内电器设置及使用应符合规范要求；3）配电箱必须分设工作零线端子板和保护零线端子板，保护零线、工作零线必须通过各自的端子板连接；4）总配电箱与开关箱应安装漏电保护器，漏电保护器参数应匹配并灵敏可靠；5）箱体应设置系统接线图和分路标记，并应有门、锁及防雨措施；6）箱体安装位置、高度及周边通道应符合规范要求；7）分配箱与开关箱间的距离不应超过30m,开关箱与用电设备间的距离不应超过3m。28精选ppt 规范规范 -三级配电三级配电规范规范一、三级配电系统一、三级配电系统 施工现场用电工程的基本供配电系统应当按三级设置，即采用三级配电。（一）三级配电系统基本结构 三级配电是指施工现场从电源进线开始至用电设备之间，应经过三级配电装置配送电力，即由总配电箱（一级箱）或配电室的配电柜开始，依次经过分配电箱（二级箱），开关箱（三级箱）到用电设备。这种分三个层次逐级配送电力的系统就称为三级配电系统。它的基本结构如以下框图。29精选ppt规范规范 -三级配电三级配电30精选ppt规范规范 -三级配电三级配电（二）系统的设置原则 三级配电系统应遵守四项基本原则：即分级分路原则，动照分设原则，压缩配电间距原则，环境安全原则。1、分级分路(1)从一级总配电箱（配电柜）向二级分配电箱配电可以分路，即一个总配电箱（配电柜）可以分若干分路向若干分配电箱配电；(2)从二级分配电箱向三级开关箱配电同样可以分路，即一个分配电箱可以分若干支路向若干开关箱配电。(3)从三级开关箱向用电设备配电实行“一机一闸”制，不存在分路问题。即每一开关箱只能连接控制一台与其相关的用电设备（含插座）。按照分级分路原则的要求，在三级配电系统中，任何用电设备都不得越级配电，总配电箱和分配电箱不得挂接其它任何设备，否则，三级配电系统的结构形式和分级分路原则将被破坏。31精选ppt规范规范 -三级配电三级配电2、动照分设动力配电箱与照明分配电箱宜分别设置。当动力和照明合并设置于同一配电箱时，动力和照明应分路配电，动力和照明开关箱必须分别设置，不存在共箱分路设置问题。3、压缩配电间距压缩配电间距原则是指各配电箱、开关箱之间的距离应尽量缩短。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。4、环境安全环境安全是指配电系统对其设置和运行环境的安全要求，包括三种环境要求：使用环境、防护环境和维修环境。要求如下:32精选ppt规范规范 -三级配电三级配电(2)防护环境：应装设在干燥通风及常温场所，不得装在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中，亦不得装设在易受外来固体撞击、强烈振动、液体浸溅及热源烘烤场所。否则，应予清除或做防护处理。（3）维修环境：配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。(1)使用环境：满足压缩配电间距原则。33精选ppt 三级配电三级配电二、配电箱和开关箱二、配电箱和开关箱（一）配电箱、开关箱箱体制作及安装要求1、材质、规格配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度为1.22.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm。箱体表面应做防腐处理。统一刷桔黄色油漆。不得采用木制配电箱。2、安装要求配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m。活动式中心点与地面的垂直距离应为0.81.6m。34精选ppt规范规范 -三级配电三级配电3、箱体外形结构和进出线要求配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。配电箱、开关箱的电源进线端严禁采用插头插座做活动连接。配电箱、开关箱外形结构能防雨、防尘。4、箱内电器元件设置（1）电器元件要求：配电箱、开关箱内电器元件必须可靠、完好，严禁使用破损、不合格电器。电器产品进场时必须审验生产（制造）许可证、产品合格证、产品说明书、出厂检验记录。35精选ppt规范规范 -三级配电三级配电（2）安装要求：配电箱、开关箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。金属电器安装板与金属箱体应做电气连接。配电箱、开关箱内电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应，箱内电器安装板板面电器安装尺寸可按规范确定。（3）箱内电器元件设置总配电箱总配电箱内电器元件设置根据漏电断路器在总路或支路具体有两种配置：第一种配置：总路隔离开关、总路漏电断路器、分路隔离开关、分路断路器。第二种配置：总路隔离开关、总路断路器、分路隔离开关、分路漏电断路器。36精选ppt规范规范 -三级配电三级配电以上两种配置任选其一，箱内还应装设电压表、电流表、电度表及其它需要的仪表。专用电能计量仪表的装设应符合当地供电管理部门的要求。装设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断开电路，如图7-8所示。分配电箱分配电箱中的电器应具有控制和保护两种功能，控制功能有隔离、正常接通与分断功能，保护功能有短路、过载等。其电器配置如下：总路隔离开关，总路断路器；分路隔离开关，分路断路器。如图7-9所示。开关箱电器元件配置：开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。当漏电保护器同时具有短路、过载、漏电保护功能时，可不装设断路器或熔断器。37精选ppt规范规范 -三级配电三级配电隔离开关应采用分断时具有可见分断点，能同时断开电源所有极的隔离电器，并应设置于电源进线端。当断路器具有可见分断点时，可不另设隔离开关。开关箱中具体配置如下：隔离开关，漏电断路器。如图7-10所示。开关箱中的电器要求：开关箱中的隔离开关只可控制照明电路和容量不大于3.0kw的动力电路，但不应频繁操作，容量大于3.0kw的动力电路应采用断路器控制，操作频繁时还应附设接触器或其它启动控制装置。开关箱中各种开关电器的额定值和动作整定值与其控制用电设备的额定值和特性相适应。漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。如图7-11所示。38精选ppt规范规范 -三级配电三级配电39精选ppt规范规范 -三级配电三级配电40精选ppt规范规范 -三级配电三级配电41精选ppt规范规范 -三级配电三级配电42精选ppt规范规范 -三级配电三级配电43精选ppt 示例图片示例图片 总配电箱规范设置 1、电气元件设置合理2、标识清楚3、接线较规范，绝缘色符合要求 44精选ppt示例图片示例图片二级分配电箱二级分配电箱1.电器元件2.配线3.N、PE排4.箱门接零5.出入导线穿管6.系统图、标识45精选ppt 示例图片示例图片开关箱开关箱1.用电设备开关箱，一闸、一漏接零端子排2.电焊机开关箱，防二次侧触电保护器3龙门架卷扬机开关箱，36V安全电压控制46精选ppt规范规范 -三级配电三级配电（4）箱内电气元件安装及参数性能N线端子板、PE线端子板配电箱内的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属安装板绝缘；PE线端子板必须与金属电器安装板做电气连接，进出线的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。配电箱、开关箱的金属箱体、金属电气安装板以及电器正常不带电的金属底座，外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。47精选ppt规范规范 -三级配电三级配电隔离开关对隔离开关的要求有以下四点：1）应设置于电源进线端。2）应具有明显可见分断点。3）能同时断开电源所有电极。4）有防护罩。漏电保护器1）漏电保护器的特点a、防止人体触电和电气火灾、爆炸。人体的触电电流和电气设备的漏电电流都能使漏电保护器动作，故漏电保护器不但能预防人体触电，还能预防电气设备接地故障电弧引起的火灾或爆炸。48精选ppt规范规范 -三级配电三级配电b、灵敏度高。漏电保护器的最小漏电动作电流或灵敏度能低至6mA。2）漏电保护器的缺陷a、不能预防人体双相触电：只有当相线和地之间漏电时零序电流互感器才有输出信号，漏电保护器也才会动作；而当人体双相触电（相线之间、相线和零线之间有漏电）时漏电保护器并不动作，因为这时的触电电流相当于正常的负载电流，零序电流互感器没有输出信号。b、影响供电的可靠性：人体触电电流、设备漏电电流和其它不明原因都可能造成漏电保护器动作，从而降低了供电的可靠性。c、误动或拒动：漏电保护器较容易出故障。漏电保护器（特别是电子式）动作的可靠性受电源电压、环境条件（温度、湿度等）影响较大，因而有误动或拒动现象。49精选ppt规范规范 -三级配电三级配电3）漏电保护器的主要技术指标技术指标主要是指额定值。额定值是为了保证电气设备的正常运行而规定的供用户使用中遵守的技术参数。a、额定电压Un正常工作时承受的合适电压值，220V或380V。b、额定电流In正常工作时能承受的最大电流值。c、额定漏电动作电流In使漏电保护器必须动作的最小漏电电流，体现了漏电保护器的保护灵敏度，额定漏电动作电流值有的是固定的，有的分级可调或连续可调。50精选ppt规范规范 -三级配电三级配电d、额定漏电动作时间T从发生漏电到保护器动作之间的最长时间，如0.1S、0.2S。e、额定漏电不动作电流值In0不能造成漏电保护器动作的最大漏电电流，规定为额定漏电动作电流值的1/2。电气设备正常情况下也有很小的漏电电流，正常漏电电流可能造成漏电保护器的误动。为减少这种误动，提高供电的可靠性，特规定了这一指标。51精选ppt规范规范 -三级配电三级配电4）漏电保护器在施工现场的应用漏电保护器在施工现场中的应用符合产品说明书的要求，并遵守以下安全事项：a、两级保护：建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须采用二级漏电保护系统。二级漏电保护是施工现场供电工程的“三项基本安全技术原则”之一。二级漏电保护是指总配电箱（或配电室）和开关箱二级保护，即总配电箱和开关箱均应装设漏电保护器。二级保护应具有分级保护功能。b、施工现场的每一台电动建筑机械或手持式电动工具的开关箱内均应装设漏电保护器。52精选ppt规范规范 -三级配电三级配电C、级数和线数总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。D、参数选择总配电箱中漏电保护器的参数：总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAS。53精选ppt规范规范 -三级配电三级配电开关箱漏电保护器的参数：开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。E、漏电保护器的安装和试验 漏电保护器的安装和试验应由电工按照产品说明书进行，并遵守以下规定：安装位置：漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧。接线方法：漏电保护器标有负载侧和电源侧时应按规定安装接线，不得反接。如图7-12所示54精选ppt规范规范 -三级配电三级配电55精选ppt规范规范 -三级配电三级配电F安装试验安装：完毕后应进行试验，试验合格后方可投入使用：用试验按钮试验3次，漏电保护器应正确动作；带载分合电源开关3次，漏电保护器不应有误动作。G、漏电保护器的运行使用单位应建立运行记录，并建立相应的管理制度。漏电保护器。不得用于启动电气设备。漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。试验按钮不能按下时间太长、次数太多，以免损坏漏电保护器。漏电保护器动作后，如属正常动作，（如人体触电造成的动作），漏电保护器继续使用，并将动作原因等情况记录在案。56精选ppt规范规范 -三级配电三级配电如原因不明，允许试送电一次，如果再次动作，应查明原因找出故障，不得连续强行送电。如发生人体触电时漏电保护拒动，调查拒动原因。未调查前应保护好现场，不得拆动漏电保护器。H、漏电保护器的动作特性检验漏电动作电流值、漏电不动作电流值和漏电动作时间值，检验结果应符合额定值。施工现场应每月检测一次漏电保护器的动作行性。箱内连接导线配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线的绝缘颜色必须符合下列规定：相线L1（A）、L2（B）、L3（C）绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为57精选ppt规范规范 -三级配电三级配电黄/绿双色。任何情况下上述颜色标准严禁混用和互相代用。导线应排列整齐，导线的分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。（三）配电箱、开关箱的使用与维护1、配电箱和开关箱应有名称、用途、分路标记及系统接线图，箱门应配锁，并应专人负责。2、配电箱、开关箱应定期检查、维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具，并应作检查维修工作记录。进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸，有人工作”停电标志牌，严禁带电作业。58精选ppt规范规范 -三级配电三级配电3、停送电操作配电箱、开关箱必须按下列顺序操作：（1）送电操作顺序：总配电箱分配电箱开关箱。（2）停电操作顺序：开关箱分配电箱总配电箱。但出现紧急情况除外。施工现场停止作业1小时以上时，应将动力开关箱断电上锁。4、配电箱、开关箱的管理配电箱、开关箱内不得堆放任何杂物，并应保持清洁。配电箱、开关箱内不得随意挂接其他用电设备。配电箱、开关箱内的电器配置和接线严禁随意改动。熔断器的熔体更59精选ppt规范规范 -三级配电三级配电换时，严禁采用不符合原规格的熔体代替，漏电保护器每天使用前应启动漏电试验按钮试跳一次，试验不正常时严禁继续使用。配电箱、开关箱的进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃物接触。60精选ppt标准标准 -配电室与发电机组配电室与发电机组标准标准3.14.4 施工用电一般项目的检查评定应符合下列规定：1 配电室与配电装置1）配电室的建筑耐火等级不应低于三级，配电室应配置适用于电气火灾的灭火器材；2）配电室、配电装置的布设应符合规范要求；3）配电装置中的仪表、电器元件设置应符合规范要求；4）备用发电机组应与外电线路进行联锁；5）配电室应采取防止风雨和小动物侵入的措施；6）配电室应设置警示标志、工地供电平面图和系统图。61精选ppt规范规范 -配电室与发电机组配电室与发电机组规范规范4、配电室的布置配电室的布置应符合下列要求：（1）配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m；（2）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m；（3）配电柜侧面的维护通道宽度不小于1m；（4）配电室的顶棚与地面的距离不低于3m；（5）配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离；62精选ppt规范规范 -配电室与发电机组配电室与发电机组（6）配电室内的裸母线与地面垂直距离小于2.5m时，采用遮栏隔离，遮栏下面通道的高度不小于1.9m；（7）配电室围栏上端与其正上方带电部分的净距不小于0.075m；（8）配电装置的上端距顶棚不小于0.5m；（9）配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合表7-2的规定；（10）配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；（11）配电室的门向外开，并配锁；（12）配电室的照明分别设置正常照明和事故照明。63精选ppt规范规范 -配电室与发电机组配电室与发电机组 表7-2 母线涂色相 别颜 色垂直排列水平排列引下排列L1（A）黄上后左L2（B）绿中中中L3（C）红下前右N淡蓝64精选ppt规范规范 -配电室与发电机组配电室与发电机组65精选ppt 示例图片示例图片配电室66精选ppt规范规范 -配电室与发电机组配电室与发电机组5、配电柜内仪表配置和电器配置配电柜内应装设电度表，并应装设电流、电压表，电流表与计费电度表不得共用一组电流互感器。配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。6、配电室其它要求：配电室应保持清洁，不得堆放任何妨碍操作、维修的杂物。配电柜应编号，并应有用途标记。7、停电维修配电柜或配电线路停电维修时应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。67精选ppt规范规范 -配电室与发电机组配电室与发电机组（二）、自备电源（230/400V自备发电机组）1、机房布置发电机组及其控制、配电、修理室等可分开设置；在保证电气安全距离和满足防火要求的情况下可合并设置。2、防火措施发电机组的排烟管道必须伸出室外。发电机组及其控制、配电室内必须配置可用于扑灭电器火灾的灭火器，严禁存放贮油桶。3、并列运行发电机组电源必须与外部线路电源连锁，严禁并列运行。发电机组并列运行发电机组电源必须与外部线路电源连锁，严禁并列运行。发电机组并列运行时，必须装设同期装置，并在机组同步运行后再向负载供电。为了防止发电时，必须装设同期装置，并在机组同步运行后再向负载供电。为了防止发电机组电源与外部线路电源并列运行，应装设机械连锁装置（如在电源进线处机组电源与外部线路电源并列运行，应装设机械连锁装置（如在电源进线处装设跟头闸）。装设跟头闸）。68精选ppt规范规范 -配电室与发电机组配电室与发电机组4、保护系统的选择发电机组应采用电源中性点直接接地的三相四线制供电系统和独立设置TN-S接零保护系统，其工作接地电阻值应符合规范要求。5、仪表和电器配置发电机控制屏宜安装7种电工测量仪表，即交流电压表交流电流表、有功功率表、电度表、功率因数表、频率表和直流电流表。发电机供电系统设置电源隔离开关及短路、过载、漏电保护器。电源隔离开关分断时应有明显可见分断点。69精选ppt标准标准 -现场照明现场照明标准标准要求要求2 现场照明1）照明用电应与动力用电分设；2）特殊场所和手持照明灯应采用安全电压供电；3）照明变压器应采用双绕组安全隔离变压器；4）灯具金属外壳应接保护零线；5）灯具与地面、易燃物间的距离应符合规范要求；6）照明线路和安全电压线路的架设应符合规范要求；7)施工现场应按规范要求配备应急照明。70精选ppt规范规范 -现场照明现场照明规范规范一、照明设置的一般规定1、照明方式、种类及其选择在坑、洞、井内作业，夜间施工或场房、道路、仓库、办公室、食堂、宿舍、料具堆放及自然采光差等场所，应设一般照明、局部照明或混合照明。在一个工作场所内不得只设局部照明。停电后，操作人员需及时撤离的施工现场，必须装设自备电源的应急照明。对夜间影响飞机或车辆通行的在建工程及机械设备，必须设置醒目的红色信号灯，其电源应设在施工现场总电源开关的前侧，并应设置外电线路停止供电时的应急自备电源。2、照明器防护形式的选择（1）正常湿度一般场所，选用开启式照明器；71精选ppt规范规范 -现场照明现场照明（2）潮湿或特别潮湿场所，选用密闭型防水照明器或配有防水灯头的开启式照明器；（3）含有大量尘埃但无爆炸和火灾危险的场所，选用防尘型照明器；（4）有爆炸和火灾危险的场所，按危险场所等级选用防爆型照明器；（5）存在较强振动的场所，选用防振型照明器；（6）有酸碱等强腐蚀介质的场所，选用耐酸碱型照明器。3、照明器具和器材的质量照明器具和器材的质量应符合国家现行有关强制性标准的规定，不得使用绝缘老化或破损的器具和器材。4、光源的选择现场照明应采用高光效、长寿命的照明光源。对需大面积照明的场所，72精选ppt规范规范 -现场照明现场照明采用高压汞灯、高压钠灯或混光用的卤钨灯等。5、其它无自然采光的地下空间施工场所，应编制单项照明用电方案。二、照明供电1、一般场所：一般场所宜选用额定电压、一般场所：一般场所宜选用额定电压220V的照明器。的照明器。2、下列特殊场所应使用安全特低压电压照明器：、下列特殊场所应使用安全特低压电压照明器：（1）隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面）隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于高度低于2.5m等场所的照明，电源电压不应大于等场所的照明，电源电压不应大于36V；（2）潮湿和易触及带电体场所照明，电压不得大于）潮湿和易触及带电体场所照明，电压不得大于24V；（3）特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，）特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于电源电压不得大于12V。73精选ppt规范规范 -现场照明现场照明3、行灯要求行灯要求（1）电源电压不大于）电源电压不大于36V；（2）灯体与手柄应
