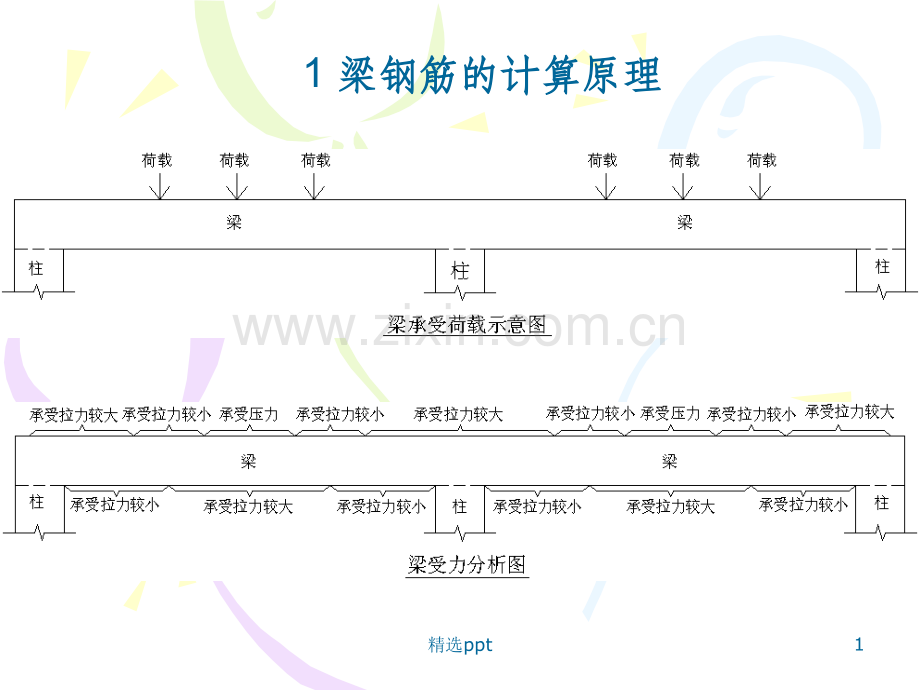

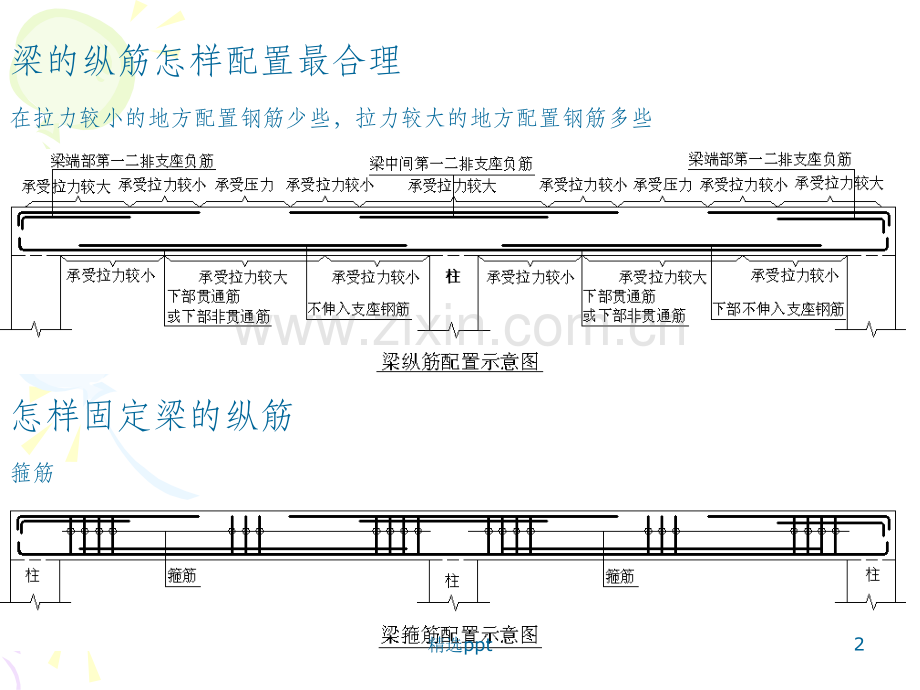

1 梁钢筋的计算原理梁钢筋的计算原理1精选ppt梁的纵筋怎样配置最合理 怎样固定梁的纵筋 在拉力较小的地方配置钢筋少些，拉力较大的地方配置钢筋多些 箍筋 2精选ppt箍筋到梁中间上部与谁固定 当梁截面特别高时怎么办 一般梁会配置上部贯通筋用以固定梁中间箍筋的上部;如果出现2肢箍以上的多肢箍筋还需要配置架立筋来固定中间箍筋 为了防止梁被扭曲，我们需要给梁配置侧面纵筋。有侧面纵筋就一定有固定侧面纵筋的拉筋 3精选ppt当主梁遇到次梁时怎么办?梁钢筋种类总结 当主次梁相交时，主梁要承担次梁的荷载，就要在主梁上配置吊筋或附加箍筋梁的钢筋包括纵筋、箍筋、拉筋、吊筋几种形式，纵筋又包括上下贯通筋、上部支座负筋、侧面纵筋、箍筋包括2肢箍、4肢箍等多种形式 4精选ppt二、梁钢筋的平法标注二、梁钢筋的平法标注集中标注KL1(2)300700表示1号框架梁、两跨、截面宽为300，截面高为700A10100/200(4)表示箍筋为圆10的钢筋，加密区间距为100，非加密区间距为200，4肢箍2B25+(2A12);2B25前面的2B25表示梁的上部贯通筋为两根二级25的钢筋，（2B12）表示两跨的上部无负筋区布置两根圆12的架立筋，后面的2B25表示梁的下部贯通筋为两根二级25的钢筋G4A16表示梁的侧面设置4根二级16的构造纵筋，两侧各为2根。原位标注两端支座处6B25 4/2表示梁的端支座有6根二级25的钢筋，分两排布置，其中上排为4根，下排为2根，因为上排有两根贯通筋，所有上排只有两根二级25的属于支座负筋。中间支座处6B25 4/2表示梁的中间支座有6根二级25的钢筋，分两排布置，其中上排为4根，下排为2根，因为上排有两根贯通筋，所有上排只有两根二级25的属于支座负筋。，中间支座如果只标注一边另一边不标，说明两边的负筋布筋一致。梁下部6B25 2(-2)/4表示梁的下部有6根二级25的钢筋，分两排布置，其中上排为2根，下排为4根；上排两根不伸入支座，从集中标注可以看出，下部有两根贯通筋，所以下排只有2根二级25的是非贯通筋。吊筋标注2B18表示次梁处布置两根二级18的钢筋做为吊筋。附加箍筋8A10(4)表示梁的次梁处增加8根圆10的4肢箍5精选ppt（一）、纵筋长度（一）、纵筋长度1、上下贯通筋、上下贯通筋楼层框架梁钢筋的计算原理楼层框架梁钢筋的计算原理楼层框架梁上下贯通筋长度通跨净长L净+伸入左端支座内长度+伸入右端支座内长度 +(搭接长度搭接个数)6精选ppt7精选ppt楼层框架梁上下贯通筋长度计算公式两头均为直锚情况长度计算公式maxLaE（La），0.5hc首+5d)+L净 +maxLaE（La），（0.5hc尾+5d)+LlEn 两头均为弯锚 长度计算公式(hc首-C+15d)+L净+(hc尾+C+15d)+LlEn 一头直锚，一头弯锚 长度计算公式maxLaE（La），0.5hc首+5d)+L净+（hc尾+C+15d）+LlEn 长度计算公式(hc首-C+15d)+L净+maxLaE（La），（0.5hc尾+5d)+LlEn 8精选ppt2、支座负筋、支座负筋（1）第一排支座负筋）第一排支座负筋楼层框架梁第一排支座负筋包括端支座负筋和中间支座负筋 端支座左端支座第一排负筋长度伸入左端支座内长度+伸入首跨内长度右端支座第一排负筋长度伸入右端支座内长度+伸入尾跨内长度中间支座中间支座第一排负筋长度伸入中间支座左跨长度+中间支座宽+伸入中间支座右跨长度9精选ppt10精选ppt第一排支座负筋（一）判断直锚或弯锚 hc-C=LaE(或la)直锚 hc-C=LaE(或la)直锚 hc-C=LaE(或la)直锚 hc-C=LaE(或la)直锚 hc-C=450mm时,设置侧面构造纵筋（腰筋）29精选ppt（2）、侧面抗扭纵筋）、侧面抗扭纵筋1）、通跨设置）、通跨设置30精选ppt31精选ppt抗扭钢筋（一）判断直锚或弯锚 hc-C=LaE(或la)直锚 hc-CLaE(或la)弯锚（二）长度计算直锚：laE+ln通+laE+n*LlE弯锚:15d+h-C+ln通+n*LlE+15d+h-C32精选ppt2）、每跨设置）、每跨设置33精选ppt34精选ppt（二）、箍筋根数（二）、箍筋根数1、一级抗震、一级抗震加密区根数：max(2hb,500)-50）/100+1*2非加密区根数：ln-2*max(2hb,500)/200-1总根数：max(2hb,500)-50）/100+1*2+ln-2*max(2hb,500)/200-135精选ppt2、二至四级抗震、二至四级抗震加密区根数：max(1.5hb,500)-50）/100+1*2非加密区根数：ln-2*max(1.5hb,500)/200-1总根数：max(1.5hb,500)-50）/100+1*2+ln-2*max(1.5hb,500)/200-136精选ppt3、附加箍筋根数的计算、附加箍筋根数的计算37精选ppt（三）、拉筋计算（三）、拉筋计算38精选ppt拉筋的间距为梁箍筋非加密区间距的拉筋的间距为梁箍筋非加密区间距的2倍倍 拉筋根数计算公式拉筋的排数=侧面纵筋根数/2拉筋根数/排=(Ln502)/(非加密区间距2)1拉筋根数(Ln502)/(非加密区间距2)1拉筋的排数39精选ppt（四）、吊筋长度（四）、吊筋长度1、当梁高、当梁高hb800时时当梁高hb800时,吊筋斜度为45度。吊筋长度公式推导为：吊筋长度b502（hb2C）/sin45220d2（式中b为次梁的宽度,hb为框架梁的高度,C为框架梁的保护层厚度,d为吊筋钢筋直径）2、当梁高、当梁高hb800时时2、当梁高hb800时,吊筋斜度为60度。吊筋长度公式推导为：吊筋长度b502（hb2C）/sin60220d2（式中b为次梁的宽度,hb为框架梁的高度,C为框架梁的保护层厚度,d为吊筋钢筋直径）40精选ppt五、屋面层框架梁钢筋的计算原理五、屋面层框架梁钢筋的计算原理41精选ppt六、非框架梁钢筋的计算原理六、非框架梁钢筋的计算原理42精选ppt
