深圳游泳跳水馆工程清水砼施工组织设计方案.doc

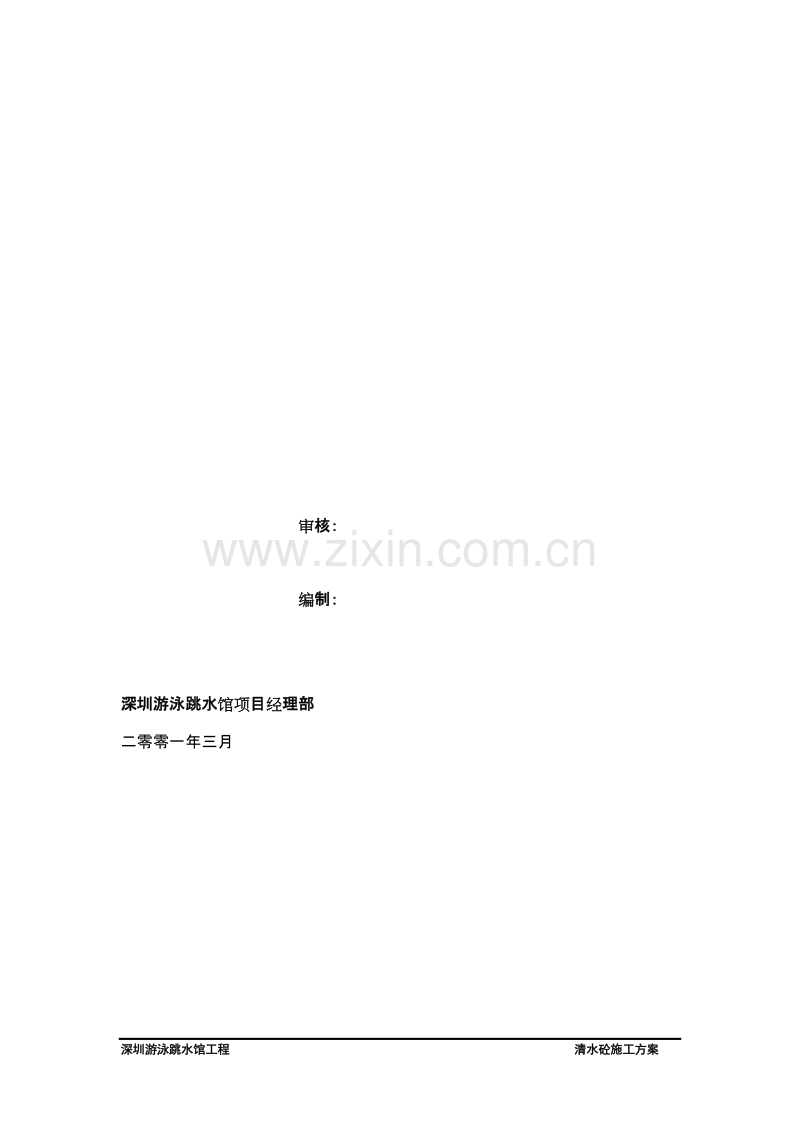

深圳游泳跳水馆工程 清水清水砼砼施工方案施工方案 深圳游泳跳水馆工程深圳游泳跳水馆工程 清水砼施工方案清水砼施工方案 审审核：核： 编编制：制： 深圳游泳跳水深圳游泳跳水馆项馆项目目经经理部理部 二零零一年三月 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 1 目目 录录 第一第一 章章 概概 况况.3 1.1 编制依据.3 1.2 工程概况.3 1.3 施工条件.3 第二章第二章 施工施工总总体安排体安排.3 2.1 施工准备.3 2.2 劳动力计划.4 2.3 主要机具设备.4 2.4 施工进度计划安排.5 2.5 项目管理人员组织机构.5 第三章第三章 施工方法施工方法.5 3.1 钢筋工程.5 3.2 模板工程.9 3.3 砼工程.12 第四章第四章 技技术质术质量保量保证证措施措施.16 4.1 钢筋工程质量验收标准及保证措施质量要求.16 4.2 模板安装质量验收标准保证措施.19 4.3 砼质量验收标准及保证措施.23 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 2 第五章第五章 节约节约材料措施材料措施.24 第六章第六章 成品保成品保护护.24 第七章第七章 安全、安全、环环保、文明施工保、文明施工.26 7.1 安全.26 7.2 环保与文明施工.27 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 3 第一第一 章章 概概 况况 1.1 编制依据 设计图纸和设计说明及相关文件及有关规范。 1.2 工程概况 为达到设计要求及建筑效果，本工程 4300 个座位看台、四个楼梯墙、四个桅 杆柱为清水砼，施工完毕后其表面不做任何装修，看台分四个区，最长为 67200mm。 1.3 施工条件 1.3.1 现场三台塔吊正常运转。 1.3.2 材料准备就绪（木模板、钢模板、架料等）。 1.3.3 现场道路畅通，保证大型车辆出入。 1.3.4 施工管理人员及操作人员准备就绪。 1.3.5 认真熟悉施工图纸、施工方案审批及方案交底、技术交底。 第二章第二章 施工施工总总体安排体安排 2.1 施工准备 2.1.1 测量准备 根据平面控制网线，在各楼层底板上放出轴线、梁、柱控制轴线。板砼浇注 完成、支设竖向模板前，在楼板上放出该层平面控制轴线并放出所有看台台阶分 段投影线，待竖向钢筋绑扎完成后，在每层竖向钢筋上部标出标高控制点。 2.1.2 材料随工程进度计划提前 20 天进场。 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 4 2.1.3 审图 施工前认真查阅图纸（包括与建筑图对应情况）、方案、相关安全质量规范， 找出工程中异形部位（柱和墙截面形状变化处、柱头处等）、安全质量施工注意点 等，作到施工中重点突出。 2.2 劳动力计划 序号工种人数 1钢筋工60 2木工80 3砼工及抹灰工40 4焊工10 5电工4 6信号工6 7测量工4 8架子工20 2.3 主要机具设备 序号名称规格单位数量用途 1塔吊QTZ125B台3垂直运输 2砼输送泵台2输送砼 3砼罐车6m3 辆 8砼运输 4插入式振捣棒HZ-50 型根10砼振捣 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 5 5平板刨台2木模加工 6圆锯机台1木模加工 7进口切断机40台1钢筋切割 8切断机60台1钢筋切割 9普通切断机40台1钢筋切割 10成形机40台3钢筋弯曲成形 11进口成形机40台2钢筋弯曲成形 12套丝机16台1套丝 13套丝机20台1套丝 14卷扬机5T台1拉钢筋 15对焊机100台1钢筋焊接 16电焊机台5钢筋焊接 17 钢筋镦粗设备及 螺纹加工设备 套1钢筋直螺纹连 接 2.4 施工进度计划安排 详见四月份进度计划安排（表一）。 2.5 项目管理人员组织机构 详见项目管理人员组织机构(表二)。 第三章第三章 施工方法施工方法 3.1 钢筋工程 3.1.1 本工程采用（光圆）和级（月牙纹）III 级(月牙纹)钢筋及冷轧带肋钢 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 6 筋焊接网，必须选国家大型钢厂作为供货渠道，钢筋采购严格执行 ISO9002 质量 标准和相关程序文件。 3.1.2 配筋 3.1.2.1 配筋的要求 除满足下列要求外，还应符合相关规范要求。 1)、依据结构图纸，本工程受力筋保护层按下表执行（单位：mm） 序号构件类别受力层 1梁、柱25 2楼梯间墙25 3看台上表面及侧面15 2)、钢筋的锚固（la） 依据图纸，受拉钢筋的最小锚固长度为： C30钢筋类型 lalaE 级钢筋20d25d d2530d35d 级 钢 筋 d2535d40d 3)、钢筋的接头及搭接长度（ld） 本工程22 钢筋均采用电渣压力焊或直螺纹连接的方式， 22 钢筋均采用 绑扎或对焊连接，特殊情况除处。 依据结构图纸，钢筋最小搭接长度为： 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 7 C30钢筋类型 ldldE 级钢筋24d29d 级钢筋d2036d41d 注：在任何情况下，受拉钢筋的搭接长度不应小于 300mm。 3.1.3 梁配筋、加工及安装 3.1.3.1 纵向受力钢筋：上筋净距30mm 或 1.5d（d 为钢筋中最大直径），下筋 净距25mm 或 d；下部纵向钢筋配置两层时，钢筋水平方向中距比下面两层中 距增大一倍； 3.1.3.2 箍筋：从距墙或梁边 5cm 开始配置，箍筋间距及肢数见图纸； 3.1.3.3 梁的下部钢筋不在跨中 1/3 范围搭接或连接，上部钢筋不在支座 1/3 范围连接；底板梁上部钢筋不在跨中 1/3 范围连接，下部钢筋不在支座 1/3 范围 连接； 3.1.3.4 当采用模内绑扎时，先在主梁模板上按设计图纸划好箍筋的间距，然 后按以下次序进行绑扎。 3.1.3.5 梁中箍筋应与主筋垂直，箍筋的接头应交错设置，箍筋转角与纵向钢 筋的交叉点均应扎牢。 3.1.3.6 梁板钢筋上层弯钩朝下，下层弯钩朝上。板、次梁与主梁交叉处，板 筋在上，次梁筋在中层，主梁筋在下。相同箍筋接头交错布置在两根纵向架立筋 上。纵向受力筋为多层时，层间垫以短钢筋保证其间距。挑板的上部负筋及构造 筋不能漏放。 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 8 3.1.4 柱配筋、加工及安装 3.1.4.1 柱箍筋在角部弯钩为 135o，在中部弯钩应与模板成 90o；箍筋接头上、 下错开，框架梁应放在柱筋内侧。严禁在柱根、顶部设置端头。 3.1.4.2 柱纵向钢筋接头连接时，在楼板面以上每隔一根错开接头，第一次接 头距楼板面 800mm，第二次接头距第一次接头 1000mm 且应大于 35d（d 为柱纵 向钢筋直径）。 3.1.4.3 柱子到顶时，其纵向钢筋应锚入梁内 laE 。 3.1.4.4 绑扎时，按设计要求的箍筋间距和数量，先将箍筋按弯钩错开要求套 在下层伸出的搭接筋上，再立起柱子钢筋，采用电渣压力焊将钢筋连接好； 3.1.4.5 在立好的柱主钢筋上用粉笔标出箍筋间距，然后将套好的箍筋向上 移置，由上往下绑扎； 3.1.4.6 柱保护层垫块绑在柱立筋外皮上，间距为 1000mm，以确保主筋保护 层厚度正确。 3.1.5 墙配筋、加工及安装 3.1.5.1 墙钢筋布置一般竖向钢筋在内，横向钢筋在外，其它情况见施工详图； 3.1.5.2 墙纵向钢筋接头连接时，在楼梯板面以上每隔一根错开接头，第一次 接头距楼板面35d，第二次接头距第一次接头 35d 且不小于 500mm； 3.1.5.3 墙体水平钢筋从距楼板 5cm 开始配置，间距见施工图纸； 3.1.5.4 先立 2-4 根竖筋，与下层伸出的搭接筋绑扎，划好水平筋间距，然后 在下部及中部绑两根定位横筋，并在横筋上划上竖筋间距，接着绑扎其余竖筋， 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 9 最后绑扎其余横筋； 3.1.5.5 钢筋的弯钩及绑丝应朝向砼内侧； 3.1.5.6 在双排钢筋之间绑 8 拉筋，其纵横间距为 450mm，以保持两排钢筋 间距正确； 3.1.5.7 墙体保护层垫块间距为 800mm，呈梅花状摆放。 3.2 模板工程 概况 看台共分四个区,分十二次浇筑砼(见详图一)，其中梁、柱及看台全部配置新 模板，采用 18 厚双面酚醛树脂覆膜木胶合板模板.楼梯间墙及桅杆柱模板采用钢 模板,钢板厚度为 4mm，背楞采用 10#槽钢，配置两套墙模及四套柱模。 3.2.1 柱模 柱模采用 4mm 厚钢模板，背楞为 10#槽钢，每一套柱模制作为 4 片，夹具为 钢管和对拉螺栓山形夹组合而成，夹具位置、对拉螺杆安放及模板支设详图见附 图二。 3.2.2.1 材料准备 采用 14mm 钢模板,10#槽钢背楞固定。 柱箍采用双向定型钢背楞及 14 对拉螺栓通过大号山型扣固定，按规定间 距(500-600mm)布置 14 对拉螺栓从柱外侧纵横交差穿过，钢管斜撑采用 48 钢管。 3.2.2.2 模板拼装 模板由厂家拼装完成，柱模由 4 块板拼装完成。 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 10 面板由一整块钢板组成，表面达到平整光滑。模板拼装完成后按柱规格进行 编号,并涂刷好脱模剂（脱模板济提前上报监理公司，并审批通过）,放置于指定位 置。 3.2.2.3 施工操作程序 放柱位置线、检查线安装柱模通过检查线校正柱模安装柱箍 安装 斜撑拉杆质检砼浇筑模板拆除 测放轴线、模板边线及控制线、水平标高控制线。模板底口做砂浆抹平，检 查并校正支模用的地锚。 柱子钢筋绑扎完毕，预埋件安装完毕，水电交接，水电预埋施工完毕。绑好 钢筋保护层垫块后，办理隐检手续。 安装柱模板 四块模板逐块拼装，特别是半圆模板与方模板阳角接缝处要严密。 安装柱箍 柱箍间距从柱底开始为 150+n500,详见图二。 安装柱模的斜撑拉杆 采用 48 钢管,柱底端采用可调支撑底座配合 48，水平支锚杆柱中部每边 采用二道斜撑 48,柱顶部同样采用二道 48 斜撑,所有斜撑均与脚手架相连，固 定于地锚上（地锚采用 18 钢筋，末端做弯勾，埋入板内不小于 250mm）。 将柱模内清理干净,柱角处贴单面胶带防止漏浆。 柱子拆模时，先拆掉柱模拉杆（或支撑），再卸撞柱箍，把连接每片柱模的卡 件拆掉，然后用撬杠轻轻撬动模板，使模板与砼脱离。 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 11 3.2.3 墙模 楼梯间墙模用大钢模，背楞使用 10#槽钢以增加模板整体刚度。 3.2.3.1 施工工艺 抄平、弹线绑扎墙钢筋安装定型短钢筋墙一侧模板就位校正及固 定安装穿墙套管及对拉螺栓墙另一侧模板就位校正及固定拧紧穿墙对 拉螺栓全面检查。 3.2.3.2 墙模板施工要点 墙模板强度及刚度的控制 钢模板拼装成大模板时内、外楞中距一般为 500mm；斜撑间距约 15m；穿 墙套管采用 PVC 管，对拉螺栓直径为 14mm，按双向500 布置（详见图三）。 3.2.6 看台模板 板模采用 18 厚双面酚醛树脂覆膜木胶合板模板，碗扣支撑，碗扣脚手架系 统由立杆、顶杆、横杆和可调支座组成，模板底架用 50*100mm 木方，间距为 300mm，立杆间距为 10001000，步距为 1500，立杆下垫 50*100mm 木方，现场 根据楼层情况选用立杆、顶杆和拉杆规格。 看台上侧面模板固定利用现有通风洞口做对拉，50*100 木方做背楞，间距 为 250mm，钢管支撑间距为 1000mm（做法详见图四、五）。 模板施工注意事项： a.模板支撑系统要保证足够的刚度和稳定性。 b. 模板拼装应严密，不得漏浆，支模前将所有模板侧面刨平。 c. 模板的安装必须保证工程结构和构件各部分外形尺寸和相互位置的正确。 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 12 d. 木工翻样应根据施工绘制配模图，交木工班组集中配制，配置过程中应按 不同部位做好编号，并注意方向正确以方便安装。 e. 模板施工同时，各种预留孔洞、埋件、管道均应准确设置，安装牢固，并与 安装专业人员共同验收。 f. 模板安装后，应及时清理模板内杂物，砼浇筑前，浇水湿润。 3.3 砼工程 本工程砼量虽然不大，但质量要求极高，因此对整个砼工程做为重中之重， 严格控制。所有看台、桅杆柱及四个楼梯间墙、膨胀带砼中均掺 HEA 膨胀剂，配 合比由砼供应商提供，由监理审批后执行。 3.3.1 原材料 HEA 用量占水泥用量的比例按试配决定。 为了有效的控制砼的有害裂缝的产生，降低水泥水化热，充分利用砼的后期 强度，拟优先选用普通硅酸盐水泥（#525）。 采用 II 级粉煤灰 粗骨料粒径不宜大于 40mm，含泥量不得大于 1.0%，泥块含量不大于 0.5%， 细骨料含泥量不大于 3.0%，泥块含量不大于 1.0% 水胶比控制在 0.41 以内，坍落度控制在 140-160mm 浇注砼前应按各专业施工队提供报表检查水电、构件预埋情况。 搅拌砼的使用材料及配合比应符合施工现场的要求。 3.3.2 墙、柱砼浇筑 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 13 3.3.2.1 墙柱砼浇筑时，严格控制下灰厚度及砼振捣时间，杜绝蜂窝、狗洞。 每层浇筑厚度不得超过 500mm。柱砼浇筑时要加强柱根部砼振捣，防止漏振，造 成根部结合不良。 3.3.2.2 因层高较高，为了避免发生离析现象，砼自高处倾落时，其自由倾落 高度不宜超过 2 米，如高度超过 3 米，应设置串筒、斜槽、溜管或振动溜管，或在 柱模板上留适当孔洞进行浇灌。 3.3.2.3 浇筑柱子时为避免柱脚出现蜂窝现象，在底部先铺一层 50-100mm 厚 同标号水泥砂浆，以保证接缝质量。 3.3.2.4 振捣砼时，振捣棒应插入下层砼内的深度应50mm。 3.3.2.5 砼振捣时，避免振动或踩碰模板、钢筋及预埋件，以防模板变形，钢 筋移位或预埋件脱落。 3.3.2.6 砼的养护：拆模后，将柱、墙挂麻袋浇水养护，并保持砼表面湿润。 3.3.3 看台砼浇筑 砼浇筑施工采取全过程控制、全方位的质量管理方法，从砼搅拌、运输、入 模、振捣到养护，每一环节均派专人负责、专人管理，达到以中间过程控制保证 结果控制的目的。 3.3.3.1 搅拌过程： 本工程砼为商品砼，为保证砼质量符合设计要求，满足施工需要，我司将派 、名管理人员驻搅拌站负责监督搅拌过程，保证砼配合比及膨胀剂掺量符合设计 要求。搅拌站派专人来现场监督控制砼的坍落度。 3.3.3.2 浇筑前准备： 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 14 现场临水、临电接至施工操作面。 砼地泵安置位置见总平面布置图，泵管沿外围护脚手架接至楼板向上布置， 泵管架设于马凳上，泵管接头处必须铺设两块多层板，防止堵管时，管内的砼直 接倒在顶板上，难以清除。预备两个塔吊上灰料斗，配合砼施工。 砼班组人员安排应分工明确，有序进行，每个砼班组应配备一名专职电工、 六名木工和四名钢筋工，跟班作业，以保障施工正常进行。 浇筑砼前，各工种详细检查钢筋、模板、预埋件是否符合设计要求，并办理 隐、预检手续。高压水冲洗模板内遗留垃圾、碎屑及柱头处的砼碎渣，同时保持 模板板面湿润、无积水。 根据砼浇筑路线，铺设废旧木模板或脚手板通道，防止已绑完钢筋在浇筑过 程中被踩踏弯曲变形。 3.3.3.3 浇筑顺序： 砼浇筑顺序遵循先用塔吊浇膨胀带处混凝土、后用地泵浇其它部位砼，先浇 低部位、后浇高部位的原则，先浇砼与后浇砼之间的时间间隔不允许超过砼初凝 时间，不允许有砼冷缝出现。 3.3.3.4 浇筑过程中注意事项： A、使用插入式振捣器应快插慢拔，插点要排列均匀，逐点移动，顺序进行， 不得遗漏，移动间距不宜大于其作用半径。 B、浇筑砼应连续进行。如必须间歇，其间歇时间不允许超过 90min，在砼初 凝前，必须将此层砼浇筑完毕。如遇砼供应无法保证或现场停电。 C、砼浇筑过程中应经常观察模板、钢筋、预留孔洞、预埋件和插筋等是否移 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 15 动、变形或堵塞，发现问题及时处理，并应在砼初凝前修整完好局部补振。 D、柱头、梁端钢筋密集、下料困难，浇筑砼应离开梁端下料，用振捣棒送至 端部和柱头。对此部位采用小直径振捣棒仔细振捣，保证做到不漏振、不过振， 振捣棒不得触动钢筋和预埋件以及预应力筋。振捣后用钢叉片检查梁端及柱头 砼是否密实，不密实处人工叉捣到密实。 E、砼浇筑过程中，要加强成品保护意识，施工操作面铺设跳板，不得直接踩 踏钢筋，不得碰动预埋铁件。 F、砼浇筑时工人不得任意踩踏模板及钢筋，以免模板走位。 G、砼泵管必须用马凳支撑，不得直接放在钢筋上，浇完砼后，及时将马凳移 走并用振捣棒补振密实。 H、为防止向楼层输送砼时重力作用使泵管内砼产生逆流现象，泵车与垂直 管之间水平管的长度不应小于 15m，并在砼出料口附近的输送泵管上加一逆向 止流阀。 I、振捣完毕，用刮板及时刮平。砼初凝后用木抹子搓毛、压实两遍， 然后用铁抹子压光两遍，保证砼表面光滑平整。 J、为了保证将来冲洗看台处积水，将看台上表面找坡（阳角处标高不变，阴 角处提高 5mm）。 K、应急措施： 砼浇筑过程中设专人在模板下巡视，如果有顶板、梁沉陷严重或坍塌现象发 生时，看模人员必须马上通知相关管理人员，并根据现场情况采取支顶措施。现 场应配备不少于 4 人的模板看护人员；加固用架料、扣件若干；10、吨千斤顶 4 只， 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 16 以满足应急要求。 第四章第四章 技技术质术质量保量保证证措施措施 4.1 钢筋工程质量验收标准及保证措施质量要求 4.1.1 原材方面 4.1.1.1 进场热轧光圆钢筋必须符合普通低碳钢热轧圆盘条（GB701-92）和 钢筋混凝土用热轧光圆钢筋（GB13013-91）的规定；进场热轧带肋钢筋必须符 合钢筋混凝土用热轧带肋钢筋（GB1499-91）的规定。 4.1.1.2 每次进场钢筋必须具有钢筋出厂合格证明、原材质量证明书和原材 试验报告单。 半成品钢筋出厂合格证明上填写的内容（工程名称、部位、试验编号、钢材规 格等）必须与所附原材质量证明书、原材试验报告单相对应。 原材试验报告单的分批必须正确，同炉号、同牌号、同规格、同交货状态、同 冶炼方法的钢筋60t 可作为一批；同牌号、同规格、同冶炼方法而不同炉号组成 混合批的钢筋30t 可作为一批，但每批应6 个炉号、每炉号含碳量之差应0.02%、 含锰量之差应0.15%。原材试验报告单下部结论栏必须填上“根据标准该组钢 筋力学性能符合（如填：RL335 等）技术条件：b/s=1.25 s/s 标 =1.25（一级抗震时填 1.25，二级抗震时填 1.4）。 ” 4.1.1.3 进场钢筋表面必须清洁无损伤，不得带有颗粒状或片状铁锈、裂纹、 结疤、折叠、油渍和漆污等。直筋每 1m 弯曲度4mm（用“凹”形尺测量）。 4.1.1.4 原材复试符合有关规范要求，且见证取样数必须总试验数的 30%。 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 17 4.1.2 配料加工方面 4.1.2.1 配料时在满足设计及相关规范、本方案的前提下要有利于保证加工 安装质量，要考虑附加筋。配料相关参数选择必须符合相关规范的规定。 4.1.2.2 进场钢筋通过原材试验鉴定的抗拉强度必须设计强度，抗弯强度符 合相关规范。 4.1.2.3 进场钢筋不得有马蹄形断口和起弯现象。 4.1.2.4 进场钢筋形状、尺寸准确，平面上没有翘曲不平。末端净空直径钢 筋直径的 2.5 倍。弯曲点处不得有裂纹和回弯现象。 4.1.2.5 进场钢筋成型后与配筋单上尺寸相比较允许偏差为：全长10mm，弯 起点位移20mm，弯起点高度5mm，箍筋边长5mm。 4.1.2.6 进场钢筋表面或每捆（盘）钢筋必须有符合公司产品标识及可追溯 性程序和工地文明施工要求的标识。标识上必须写明此部分钢筋所用工程部位、 对应配筋单号及其上的钢筋号。 4.1.3 进场钢筋验收方面 进场钢筋由物资部牵头组织验收。验收时要严格按相关规范、配筋单及本方 案执行，不合格的钢筋坚决组织退场，并作好相关物资管理记录和重新进场计划。 4.1.4 现场钢筋绑扎安装质量标准 4.1.4.1 钢筋绑扎安装必须符合钢筋砼施工验收规范（GBJ50204）、 钢筋 焊接及验收规程（JGJ18-96）要求。 4.1.4.2 保证项目和基本项目 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 18 钢筋品种、质量、机械性能必须符合设计、施工规范、有关标准规定；钢筋表 面必须清洁，带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋严禁按原规格 使用；钢筋规格、形状、尺寸、数量、间距、锚固长度、接头位置必须符合设计及施 工规范规定（同时也得满足核定正确后的配筋单要求）；直螺纹机械性能、接头位 置的留设必须符合焊接及验收专门规定。 4.1.5 钢筋焊接质量标准 4.1.5.1 钢筋对焊完毕后对全部焊接接头逐个进行外观检查，接头外观应焊 包均匀，凸出钢筋表面的高度应4mm。钢筋与电级接触处，应无烧伤缺陷。接头 处钢筋轴线的偏移不得大 0.15d，同时不得大于 2mm；接头弯折不得大于 4 度。对 外观检查不合格的接头，应切除重焊； 4.1.5.2 强度检验以 500 个同类型接头作为一批，取 3 个试件作拉力试验。 允许偏差项目 项次实测内容允许偏差（mm）检查方法 1同直径钢筋两轴线偏移量0.15d尺量 2不同直径钢筋两轴线偏移量4mm目测 3镦粗最大直径1.4d尺量 4镦粗区长度1.2d尺量 5镦粗区顶部与压焊面最大距离0.25d尺量 6两钢筋轴线弯折40mm 时，应用加垫筋或凿去下部部分砼进行加筋焊接处理。 4.1.8 钢筋工程控制程序（表三） 4.2 模板安装质量验收标准保证措施 4.2.1 模板的拆除 4.2.1.1 拆模注意事项 拆模顺序与支模顺序相反（应自上而下拆除），后支的先拆，先支的后拆；先 拆非承重部分，后拆承重部分。 拆模时不得使用大锤或硬撬乱捣，拆除困难，可用橇杠从底部轻微橇动；保 持起吊时模板与墙体的距离；保证砼表面及棱角不因拆除受损坏。 模板验收质量标准保证措施 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 20 4.2.2 进场模板质量标准 4.2.2.1 技术性能必须符合相关质量标准（通过收存、检查进场胶合板出厂合 格证和检测报告来检验）。 4.2.2.2 外观质量检查标准（通过观察检验） 1、任意部位不得有腐朽、酶斑、鼓泡。 2、公称幅面内不得有板边缺损。 3、每平米单板脱胶0.001m2。 4、每平米污染面积0.005m2。 5、每 400 平方毫米最大凹陷深度1mm，且1 个。 4.2.2.3 规格尺寸标准 序号项 目偏差标准 1厚度=18mm0.8mm 23mm 3对角线长度差5mm 4翘曲度1.0% 厚度检测方法：用钢卷尺在距板边 20mm 处，长短边分别测 3 点、1 点，取 8 点平均值；各测点与平均值差为偏差。 长、宽检测方法：用钢卷尺在距板边 100mm 处分别测量每张板长、宽各 2 点， 取平均值。 对角线差检测方法：用钢卷尺测量两对角线之差。 翘曲度检测方法：用钢直尺量对角线长度，并用楔形塞尺（或钢卷尺）量钢直 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 21 尺与板面间最大弦高，后者与前者的比值为翘曲度。 4.2.2.4 其它 四周缝边涂料涂刷必须均匀、牢固、无漏涂。 4.2.3 进场钢管碗扣式脚手架必须符合相应质量标准。 4.2.4 模板安装质量标准 必须符合砼结构工程施工及验收规范（GB50204-92）及相关规范要求。 4.2.5 保证项目 模板及其支架、支撑必须有足够的强度、刚度和稳定性。 基本项目 4.2.5.1 接缝宽度1.5mm（用工程检测仪上的楔形塞尺检查）。 4.2.5.2 钢模板表面必须清理干净，不得漏刷脱模剂（通过观察检查）。 4.2.5.3 允许偏差项目 序号项 目 允许偏差 （mm） 检验方法 1轴线位移柱、墙、梁3尺量检查 2标高+2，-5水准仪 3截面尺寸柱、墙、梁+4，-5尺量检查 4每层垂直度32m 托线板 5大模内部相邻两板表面高低差15直尺和楔形塞尺 6表面平整度3 2m 靠尺和楔形塞 尺 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 22 中心线位移10拉线和尺量 7 预留 洞截面内部尺寸+10，-0尺量 4.2.6 其它 4.2.6.1 安装在结构中的预留洞等按图纸和洽商不得遗漏，且安装必须牢固。 4.2.6.2 阴阳角必须方正（用工程检测仪上角尺检验）。 4.2.6.3 看台阳角处硬塑料条保持顺直. 4.2.7 模板工程质量控制 4.2.7.1 质量控制程序（表四） 模板成型交验班组内实行 “三检制”，合格后报配属队伍工长检验，合格后 依次报项目区域责任师、质量总监进行核定，并按公司颁发的建筑工程施工技 术资料管理实用手册（1999 年版）及技术资料管理方案填写预检记录表格、质 量评定表格和报验单，对于模板成型过程中要点真实记载，并向监理报验。每个 环节检查出质量问题（不符合本方案质量、技术标准及相关规范），视性质、轻重 等查处上一环节责任，并由上一环节负责人负责改正问题。 4.2.7.2 质量控制注意点 1、浇筑砼前必须检查支撑是否可靠、扣件是否松动。浇筑砼时必须由模板支 设班组设专人看模，随时检查支撑是否变形、松动，并组织及时恢复。 2、砼吊斗不得冲击模板支撑，造成模板几何尺寸不准。 3、所有接缝处加粘海绵条（包括柱墙根部、梁柱交接处等容易漏浆部位）。 4、上墙前仔细检查脱模剂是否涂刷均匀(钢模板)。 深圳游泳跳水馆工程清水砼施工方案深圳游泳跳水馆工程清水砼施工方案 23 4.3 砼质量验收标准及保证措施 4.3.1 原材料 水泥采用普通 525#硅酸盐水泥。 HEA 用量占水泥用量的比例按试配决定。 采用 II 级粉煤灰 4.3.2 保证项目： 4.3.2.1 砼所用的水泥、水、骨料、外加剂等必须符合相关标准及有关规定， 必须具备出厂合格证或试验报告。 4.3.2.2 砼的配合比、原材料计量、搅拌、养护和施工缝处理，必须符合施工 规范规定。 4.3.2.3 每 100m3砼留置试块一组，每组三块试件应在同盘砼中取样制作。 4.3.2.4 每车砼送至现场，经快速搅拌后，应检测其坍落度，坍落度应满足 140-160mm 要求。 4.3.3 基本项目 砼应振捣密实，不得有蜂窝、孔洞、露筋、缝隙、夹渣等缺陷。 允许偏差项目 序号 项目允许偏差 mm 检验方法 1轴线位移6尺量检查 2标高层高8用水准仪或 3截面尺寸+6-4尺量检查
