幕墙知识培训(江河幕墙培训).ppt

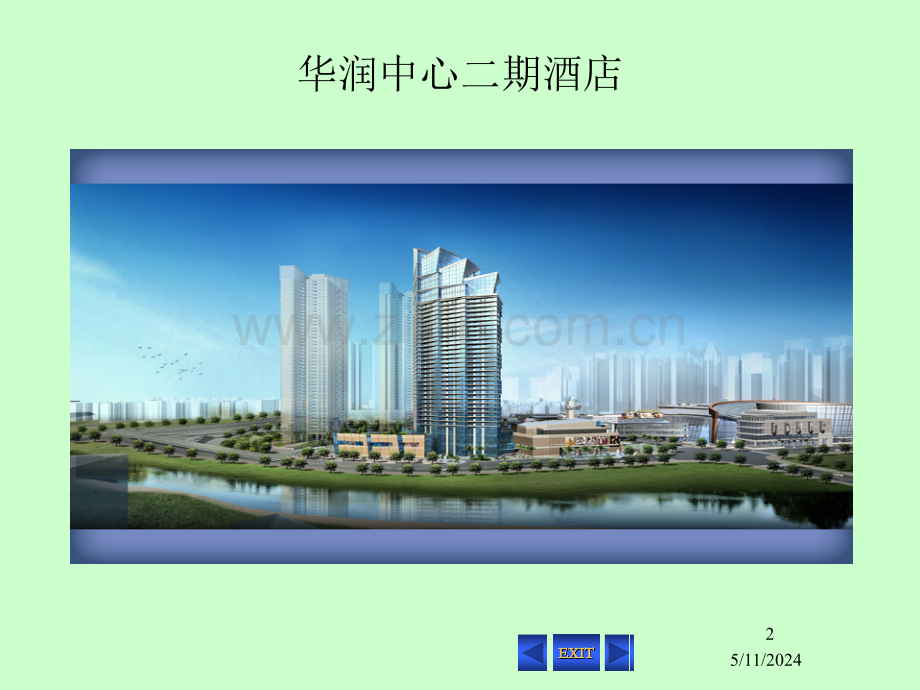

EXITEXITEXITEXITEXITEXITEXITEXIT 参与及负责的项目一览5/11/20241EXITEXITEXITEXITEXITEXITEXITEXIT华润中心二期酒店5/11/20242EXITEXITEXITEXITEXITEXITEXITEXIT华润中心二期酒店工程特点幕墙形式：本工程幕墙主要形式有塔楼单元式玻璃幕墙、塔楼单元式石材装饰柱、屋顶灯笼体式隐框玻璃幕墙。工程难点：本工程的难点主要在主楼单元体有18个不同角度转角位，另外屋顶灯笼体造型复杂，对钢结构定位要求很高，需要整体进行三维放样。5/11/20243EXITEXITEXITEXITEXITEXITEXITEXIT深圳龙光世纪大厦5/11/20244EXITEXITEXITEXITEXITEXITEXITEXIT深圳龙光世纪大厦工程特点幕墙形式：本工程幕墙主要形式有塔楼隐框玻璃幕墙、塔楼竖明横隐玻璃幕墙、塔楼点支撑式幕墙、塔楼竖向玻璃翼；裙楼点支撑玻璃盒子。工程难点：本工程的难点主要在塔楼北立面鱼腹状带有竖向玻璃翼位置幕墙，因整个北立面结构呈鱼腹式角度，玻璃翼上需开钥匙孔进行点对点挂接，挂接点定位至关重要。5/11/20245EXITEXITEXITEXITEXITEXITEXITEXIT澳门梦幻城裙楼5/11/20246EXITEXITEXITEXITEXITEXITEXITEXIT澳门梦幻城裙楼工程特点幕墙形式：本工程幕墙主要形式有开缝石材幕墙、错缝浮雕铝板幕墙、石材自动门、隐框玻璃雨篷。工程难点：本工程的难点在于现场复杂的结构形式，龙骨搭接容易出现错位，直接影响到开缝石材幕墙的防水和错缝浮雕铝板幕墙的挂接。5/11/20247EXITEXITEXITEXITEXITEXITEXITEXIT广州国际体育演艺中心5/11/20248EXITEXITEXITEXITEXITEXITEXITEXIT广州国际体育演艺中心工程特点幕墙形式：本工程幕墙主要形式有金属板幕墙，全明框玻璃幕墙、横明竖隐玻璃幕墙及防火玻璃幕墙金属板幕墙、防风雨百页、金属外遮阳百页（格栅）。工程难点：本工程的难点在于双曲的金属板幕墙，而且在建筑效果上还存在一定的级差，这就需要金属板龙骨具体一定的三维调节作用，同时对存在级差的位置使用铝合金型材构建骨架，以满足级差边缘因为设置泛光设备和日常维护清洗时所承载的清洁荷载。5/11/20249EXITEXITEXITEXITEXITEXITEXITEXIT重庆金融街5/11/202410EXITEXITEXITEXITEXITEXITEXITEXIT重庆金融街工程特点幕墙形式：本工程幕墙主要形式有主楼隐框单元式玻璃幕墙、主楼明框单元式玻璃幕墙、裙楼框架式隐框玻璃幕墙、石材幕墙和钢结构雨篷。工程难点：本工程的难点在于主楼顶部5.8m高的单元假墙，由于单元板块大，需考虑用钢板进行加强，同时顶部架空的钢结构桁架需进行反复测算。5/11/202411EXITEXITEXITEXITEXITEXITEXITEXIT广西南中国海一期5/11/202412EXITEXITEXITEXITEXITEXITEXITEXIT广西南中国海一期工程特点幕墙形式：本工程幕墙主要形式有石材幕墙、铝合金窗、铝合金推拉门、隐框玻璃幕墙、横明竖隐玻璃幕墙。工程难点：本工程的难点在于复杂的石材造型和渐变的石材柱。5/11/202413EXITEXITEXITEXITEXITEXITEXITEXIT山东济宁豪德商贸城一期5/11/202414EXITEXITEXITEXITEXITEXITEXITEXIT山东济宁豪德商贸城一期工程特点幕墙形式：本工程幕墙主要形式有明框玻璃幕墙、隐框玻璃幕墙、横明竖隐玻璃幕墙、铝板幕墙、橱窗、玻璃盒子、铝合金门、铝合金窗、铝塑板雨篷。工程难点：本工程的难点在于跨8栋楼的铝塑板雨篷，整体钢结构复杂，另外伸缩缝位置要做特殊处理，既要保证美观，又要达到防水、抗变形的效果。5/11/202415EXITEXITEXITEXITEXITEXITEXITEXIT府谷煤业国际大厦5/11/202416EXITEXITEXITEXITEXITEXITEXITEXIT府谷煤业工程特点幕墙形式：本工程幕墙主要形式有石材幕墙、明框玻璃幕墙、隐框玻璃幕墙、横明竖隐玻璃幕墙、石材单元装饰柱、石材蜂窝板吊顶、游泳池索桁架玻璃采光顶、塔楼钢结构连廊。工程难点：本工程的难点在于游泳池索桁架玻璃采光顶，由于当地气候极寒，游泳池位置采光顶在结露方面要特别考虑。5/11/202417EXITEXITEXITEXITEXITEXITEXITEXIT重庆江北国际机场T2航站楼5/11/202418EXITEXITEXITEXITEXITEXITEXITEXIT重庆江北国际机场T2航站楼5/11/202419EXITEXITEXITEXITEXITEXITEXITEXIT重庆江北国际机场T2航站楼工程特点幕墙形式：主要幕墙形式有：石材幕墙、单索玻璃幕墙、铝合金门窗、铝板吊顶、有框地弹门、全玻幕墙、隐框玻璃幕墙、蜂窝铝板幕墙、无肋无框大玻璃幕墙、椭圆窗。工程难点：本工程有世界上最大的空间索网幕墙，超大椭圆窗，其幕墙形式极为繁多，结构复杂，还有大量钢结构。5/11/202420EXITEXITEXITEXITEXITEXITEXITEXIT成都中海城南1号5/11/202421EXITEXITEXITEXITEXITEXITEXITEXIT成都中海幕墙工程特点幕墙形式：本工程幕墙主要形式有塔楼单元式幕墙、裙楼铝板幕墙、裙楼横明竖隐玻璃幕墙、楼冠隐框玻璃幕墙、主入口拉索玻璃幕墙、裙楼索桁架玻璃采光顶、塔楼钢结构连廊。工程难点：本工程的难点主要在裙楼主入口位置拉索玻璃幕墙，裙楼索桁架玻璃采光顶以及位于约100m标高处的空中连廊。这几处的幕墙方案和结构计算至关重要5/11/202422EXITEXITEXITEXITEXITEXITEXITEXIT新疆葛洲坝总部大厦5/11/202423EXITEXITEXITEXITEXITEXITEXITEXIT新疆葛洲坝总部大厦工程特点幕墙形式：本工程幕墙形式为塔楼单元式玻璃幕墙、塔楼单元式石材装饰条、裙楼隐框玻璃幕墙、裙楼石材幕墙。工程难点：本工程位于新疆乌鲁木齐，因其基本风压大，气候恶劣，因此对其幕墙性能要求极高，如何保证其幕墙使用性能是这个工程成败的关键。5/11/202424EXITEXITEXITEXITEXITEXITEXITEXIT成都银石广场5/11/202425EXITEXITEXITEXITEXITEXITEXITEXIT成都银石广场工程特点幕墙形式：银石广场幕墙系统多，结构较为复杂。其幕墙系统主要为：带窗花单元式幕墙；弧形单元体玻璃幕墙；塔楼金属编织幕墙；楼冠玻璃肋点支式幕墙；穿孔铝板幕墙；波纹板幕墙；入口玻璃盒子等。工程难点：楼冠玻璃肋点支式幕墙入口玻璃盒子均采用玻璃肋点支式幕墙，因楼冠部分是弧形结构，主入口位置造型复杂，因此这两个部分是整个工程的难点。5/11/202426EXITEXITEXITEXITEXITEXITEXITEXIT新型编织网幕墙5/11/202427EXITEXITEXITEXITEXITEXITEXITEXIT深圳华润二期幸福里雅居5/11/202428EXITEXITEXITEXITEXITEXITEXITEXIT深圳华润二期幸福里雅居工程特点幕墙形式：主要幕墙形式为：开缝式玻化砖幕墙、开缝式石材洞石幕墙、开缝式陶土板幕墙、陶土棍幕墙、铝板幕墙、穿孔铝板幕墙、铝合金门窗（带窗台板）工程难点：幕墙形式多样，型材种类繁多，结构复杂，工期紧张。5/11/202429EXITEXITEXITEXITEXITEXITEXITEXIT重庆天成大厦5/11/202430EXITEXITEXITEXITEXITEXITEXITEXIT重庆天成大厦工程特点幕墙形式：塔楼内循环式双层幕墙、裙楼框架式玻璃幕墙、楼冠构件式玻璃幕墙。工程难点：塔楼中部开始内收，此处需考虑收口；塔楼顶部为倾斜面，其楼冠造型尤为复杂。5/11/202431EXITEXITEXITEXITEXITEXITEXITEXIT建筑幕墙Building Curtain wall 由支承结构体系与面板组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。最早出现的玻璃幕墙是在1917年美国旧金山的哈里德大厦，而真正意义上的玻璃幕墙是上世纪五十年代初建成的纽约利华大厦和联合国大厦，我国第一个采用玻璃幕墙的工程是1984年建造的北京长城饭店。5/11/202432EXITEXITEXITEXITEXITEXITEXITEXIT国内建筑幕墙发展史 l国内建筑幕墙从1982年开始起步，历经20多年的发展，已经成为世界第一幕墙生产大国。2003年我国生产了约1000万扩建幕墙，约占全世界当年用量的2/3左右，到2004年我国建成了约一亿平方米各式建筑幕墙（包括采光屋面）工程，占世界总量的一半还多。与传统的建筑相比，建筑幕墙是融建筑技术、建筑艺术、建筑功能为一体的一种外围护结构。建筑幕墙已成为现代建筑文化、建筑个性、建筑艺术、建筑新科学的重要标志。5/11/202433EXITEXITEXITEXITEXITEXITEXITEXITl中国内地幕墙发展的三个阶段：1、起步期：1993年1994年 平均年产量约200万平方米，主要是构件式玻璃幕墙，模仿国外技术，国内无行业规范和标准，技术水平较低。2、成长期：1995年2002年 1995年初成立了中国建筑金属结构协会铝门窗幕墙委员会，这是中国幕墙步入成长期的标志。5/11/202434EXITEXITEXITEXITEXITEXITEXITEXIT3.可持续发展期：20032010年 在这一时期，我国铝门窗及建筑幕墙产品还将继续保持稳步增长的事态，其产品结构会有较大改变，断热铝型材、中空LOW-E玻璃、优质五金配件等产品的 铝合金节能门窗的使用比例将大大提高。高新幕墙，如双层呼吸式幕墙等，在逐步开发、使用。新规范的颁布。现在不少公司都拥有了自己的知识产权和新技术。建筑幕墙仍将是公共建筑外围护结构的主导。5/11/202435EXITEXITEXITEXITEXITEXITEXITEXIT幕墙种类按面板材料来分类：1玻璃幕墙：中空玻璃，夹层玻璃等 2金属板幕墙：单层铝板，复合铝板，蜂窝铝板，不锈钢板，彩钢板，钛锌板，铜板，钛板。3石材幕墙 4组合幕墙5其他：瓷板，千思板等。5/11/202436EXITEXITEXITEXITEXITEXITEXITEXIT幕墙种类按玻璃面板的固定方式分类：1框支承玻璃幕墙：按幕墙形式：明框幕墙、隐框、半隐框 按幕墙施工安装方法：单元式、构件式2点支承玻璃幕墙：钢桁架式、玻璃肋式、拉杆式、拉索式、自平衡索桁架式、单层索式3全玻璃幕墙5/11/202437EXITEXITEXITEXITEXITEXITEXITEXITl明框玻璃幕墙：金属框架的构件显露于面板外表面的框支承玻璃幕墙。l隐框玻璃幕墙：金属框架的构件完全不显露于面板外表面的框支承玻璃幕墙。l半隐框玻璃幕墙：金属框架的竖向或横向构件显露于面板外表面的框支承玻璃幕墙。5/11/202438EXITEXITEXITEXITEXITEXITEXITEXIT明框幕墙可采用多种形状和造型的金属扣条从而达到不同的装饰效果5/11/202439EXITEXITEXITEXITEXITEXITEXITEXIT框支承构件式幕墙l框支承构件式玻璃幕墙是在现场依次安装立柱、横梁和玻璃面板的框支承玻璃幕墙。5/11/202440EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙构件式5/11/202441EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙构件式5/11/202442EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙构件式5/11/202443EXITEXITEXITEXITEXITEXITEXITEXIT框支承构件式幕墙主要特点l1施工手段灵活，工艺较为成熟，经过较多工程实践检验，是目前采用较多的幕墙结构形式。l2主体结构适应能力强，安装顺序基本不受主体结构的影响。l3采用密封胶接逢处理，水密性、气密性好，具有较好的保温、隔声降噪能力，具有一定的抗层间位移能力。l4面板材料单元组件工厂制作，结构胶使用性能有保证。l5大量安装工序现场进行，要求现场管理工作量大。l6密封胶施工要求严格，前期清洗、打胶过程对工人素质要求高；安装打胶控制点多，工序多，要求工程管理质量高。5/11/202444EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙构件式5/11/202445EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙构件式5/11/202446EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙构件式5/11/202447EXITEXITEXITEXITEXITEXITEXITEXIT单元式幕墙l单元式幕墙是将面板和金属框架（横梁、立柱）在工厂组装为幕墙单元，以幕墙单元形式在现场完成安装施工的框支承玻璃幕墙。l按排水方式分为：横滑型、横锁型l按安装方式分为：对插式、对碰式l按型材截面分为：开口式、闭口式5/11/202448EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙单元式5/11/202449EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙单元式5/11/202450EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙单元式5/11/202451EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙单元式5/11/202452EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙单元式5/11/202453EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙单元式5/11/202454EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙单元式5/11/202455EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙单元式5/11/202456EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙单元式5/11/202457EXITEXITEXITEXITEXITEXITEXITEXIT框支承玻璃幕墙单元式5/11/202458EXITEXITEXITEXITEXITEXITEXITEXIT5/11/202459EXITEXITEXITEXITEXITEXITEXITEXIT单元式幕墙的特点l 1幕墙单元工厂内加工制作易实现工业化生产，降低人工费用，控制单元质量；大量的加工制做、准备工作在工厂内完成，从而缩短幕墙现场施工周期和工程施工周期，为业主带来较大的经济效益和社会效益。l2单元与单元之间阴阳镶嵌连接，适应主体结构位移能力强，能有效吸收地震作用、温度变化、层间位移，单元式幕墙较适用于超高层建筑和纯钢结构高层建筑。l3接逢处多使用胶条密封，不使用耐候胶（是目前国内外幕墙技术的发展趋势），不受天气对打胶的影响，工期易控制。l4由于单元式幕墙主要在室内施工安装，主体结构适应能力较差，不适用于有剪力墙和窗间墙的主体结构。l5要求有严格的施工组织管理，施工时有严格的施工顺序，必须按对插的次序进行安 装。对主体施工用垂直运输设备等施工机械的安放位置有严格限制，否则将影响整个工程的安装。5/11/202460EXITEXITEXITEXITEXITEXITEXITEXIT全玻幕墙l全玻幕墙全玻幕墙是一种全透明、全视野的玻璃幕墙，利用玻璃的透明性，追求建筑物内外空间的流通和融合，使人们可以透过玻璃清楚地看到玻璃的整个结构系统，使结构系统由单纯的支承作用转向表现其可见性，从而表现出建筑装饰的艺术感、层次感和立体感。具有重量轻、选材简单、加工工厂化、施工快捷、维护维修方便、易于清洗等特点。其对于丰富建筑造型立面效果的功效是其他材料无可比拟的，是现代科技在建筑装饰上的体现。5/11/202461EXITEXITEXITEXITEXITEXITEXITEXIT全玻幕墙l全玻幕墙全玻幕墙是由玻璃肋和玻璃面板构成的玻璃幕墙。l分类：下端支承式（座地式）、吊挂式l主要特点主要特点：通透性好加工工厂化材料种类少，施工工艺简单维护维修方便、易于清洗5/11/202462EXITEXITEXITEXITEXITEXITEXITEXIT全玻璃幕墙5/11/202463EXITEXITEXITEXITEXITEXITEXITEXIT全玻璃幕墙5/11/202464EXITEXITEXITEXITEXITEXITEXITEXIT全玻幕墙5/11/202465EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙钢结构式l钢结构式点支承玻璃幕墙是采用钢结构为支撑受力体系的玻璃幕墙，所用的钢结构可以是圆钢管钢杠，也可以是鱼腹式钢铰支桁架或其它形式铰支桁架。钢结构上安装钢爪，面板玻璃四角开孔，钢爪上的紧固件穿过面板玻璃上的孔，紧固后将玻璃固定在钢爪上。此结构选材灵活、施工简单。5/11/202466EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙钢结构式5/11/202467EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙钢结构式5/11/202468EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙钢结构式5/11/202469EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙玻璃肋式l玻璃肋式点支承玻璃幕墙是大片玻璃与支承结构均为玻璃的玻璃幕墙，玻璃肋支承（吊挂）在主体结构上，在玻璃肋上安装连接板或钢爪，面板玻璃四角开孔，用安装在玻璃肋上的连接板（钢爪）中的螺栓穿入面板玻璃孔中与连接板（钢爪）紧固。5/11/202470EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙玻璃肋式5/11/202471EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙玻璃肋式5/11/202472EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙玻璃肋式5/11/202473EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙不锈钢拉杆式l拉杆式点接驳全玻幕墙是不锈钢拉杠柔性支承结构代替刚性桁架结构。拉杆式点驳接全玻璃幕墙采用预应力双层拉杆结构。一般设计成对称型，这是因为幕墙不仅要承受正风压，还要承受负风压，正风压的承力索在负风压时就变成了稳定杆；而负风压的承力杆在正风压时则变成稳定索。这样就保证了在正负风压的情况下，双层拉杆结构的受力完整性。双层拉杆结构的施工与设计的联系十分紧密，设计时，必须预先考虑施工的步骤，尤其必须预先规定好张拉预应力和铺设面板的步骤，实际施工时必须严格按照规定的步骤进行。5/11/202474EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙不锈钢拉杆式5/11/202475EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙不锈钢拉杆式5/11/202476EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙不锈钢拉杆式5/11/202477EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙不锈钢拉索式l拉索式点接驳全玻幕墙是不锈钢索柔性支承结构代替刚性桁架结构。拉索式点驳接全玻璃幕墙采用预应力双层悬索结构。一般设计成对称型，这是因为幕墙不仅要承受正风压，还要承受负风压，正风压的承力索在负风压时就变成了稳定索；而负风压的承力索在正风压时则变成稳定索。这样就保证了在正负风压的情况下，双层悬索结构的受力完整性。双层悬索结构的施工与设计的联系十分紧密，设计时，必须预先考虑施工的步骤，尤其必须预先规定好张拉预应力和铺设面板的步骤，实际施工时必须严格按照规定的步骤进行5/11/202478EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙不锈钢拉索式5/11/202479EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙不锈钢拉索式5/11/202480EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙不锈钢拉索式5/11/202481EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙自平衡索桁架式5/11/202482EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙自平衡索桁架式5/11/202483EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙拉索幕墙5/11/202484EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙拉索幕墙5/11/202485EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙拉索幕墙5/11/202486EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙点驳接构件5/11/202487EXITEXITEXITEXITEXITEXITEXITEXIT点支承玻璃幕墙点驳接构件5/11/202488EXITEXITEXITEXITEXITEXITEXITEXIT花岗岩石材幕墙石材幕墙按其板块固定方式划分有如下几种方式：l销钉式结构：此结构属石材干挂技术第一代产品，是在石板的上下端面钻孔，采用托板与销钉固定。此结构简便，但板面为局部受力，易产生挤压应力，板块抗变形能力不好，且板块破损后不宜更换，适用于低层建筑。lT形挂件结构：此结构属石材干挂技术第二代产品，是指在石板的上下端面铣成半圆槽口，采用T形挂件固定，此结构受力较销钉合理，较易吸收变形，考虑到强度问题，一般多用不锈钢勾板，但板块破损后不宜更换，适用于低层建筑。5/11/202489EXITEXITEXITEXITEXITEXITEXITEXIT花岗岩石材幕墙l铝合金挂件结构：此结构是在石板上下端面开设短槽或通长槽口，采用铝合金通长勾板固定，其特点是受力合理，可靠性高，板块抗变形能力强，且板块破损后可实现更换要求，适用于高层建筑。l背栓式结构：此结构属石材干挂技术第三代产品，是目前世界上较先进技术，在国内，只有我公司有此技术、加工和施工技术及进口专用加工设备，是国内石材幕墙技术发展的方向，其特点是实现石材的无应力加工，石材背面采用不锈钢胀栓连接，连接强度高，节省强度值约30%左右，板块抗变形能力强，且板块破损后可实现更换要求，适用于高层建筑5/11/202490EXITEXITEXITEXITEXITEXITEXITEXIT花岗岩石材幕墙抗震背拴式5/11/202491EXITEXITEXITEXITEXITEXITEXITEXIT花岗岩石材幕墙铝合金挂件式5/11/202492EXITEXITEXITEXITEXITEXITEXITEXIT花岗岩石材幕墙铝合金挂件式5/11/202493EXITEXITEXITEXITEXITEXITEXITEXIT花岗岩石材幕墙T挂件式5/11/202494EXITEXITEXITEXITEXITEXITEXITEXIT花岗岩石材幕墙蜂窝石材5/11/202495EXITEXITEXITEXITEXITEXITEXITEXIT花岗岩石材幕墙蜂窝石材5/11/202496EXITEXITEXITEXITEXITEXITEXITEXIT蜂窝石材安装节点5/11/202497EXITEXITEXITEXITEXITEXITEXITEXIT金属板幕墙金属板幕墙：由金属板做面板，与支承结构体系组成的、不分担建筑主体结构所受作用、可以有一定位移能力的建筑外围护装饰性结构。金属幕墙中的铝板幕墙一直在金属幕墙中占主导地位，轻量化的材质，减少了建筑的负荷，为高层建筑提供了良好的选择条件；防水、防污、防腐蚀性能优良，保证了建筑外表面持久长新；加工、运输、安装施工等都比较容易实施，为其广泛使用提供强有力的支持；色彩的多样性及可以组合加工成不同的外观形状，拓展了建筑师的设计空间；较高的性能价格比，易于维护，使用寿命长，符合业主的要求。5/11/202498EXITEXITEXITEXITEXITEXITEXITEXIT金属板幕墙5/11/202499EXITEXITEXITEXITEXITEXITEXITEXIT陶土板幕墙陶土板幕墙优点:1、施工简单，更换容易，质量容易控制。2、结构稳定，安全性好，无质量通病。3、施工速度快、精度高，现场安装简便，板材自身可随意切割，工作量轻，无重大吊装等重体力劳动，节约人力物力。4、幕墙隔热节能功能显著，具备外墙保护功能,施工后外墙系统产生通风空间，减少热量的传递，可以散湿散热，防止背腔结露，提高建筑物自身的舒适度，达到双重立体保温效果5、施工成品刚度大，抗腐蚀性强、抗冲击力大，自重较轻，适合风压大及有抗震要求的建筑物，抗震设防烈度可达到10度。5/11/2024100EXITEXITEXITEXITEXITEXITEXITEXIT陶土板幕墙5/11/2024101EXITEXITEXITEXITEXITEXITEXITEXIT双层动态节能幕墙 l双层动态节能幕墙按通风原理分为自然通风和强制通风两种系统。由外层幕墙、内层幕墙、遮阳装置、进风装置、出风装置组成。与传统普通幕墙相比，最大特点在于其独特的双层结构，具有通风换气的功能，隔热、隔声，节能环保；采用不打胶工艺，彻底改变了传统幕墙的结构形式，立面美观大方，没有硅酮胶的二次污染。且工厂化生产程度高，安装方便，便于控制施工质量。在欧洲发达国家和地区，通风节能环保幕墙运用比较广泛。该幕墙传热系数K值可达0.94W/K.m2,保温性能达国标级；隔声量达55dB,隔声性能达国标级。5/11/2024102EXITEXITEXITEXITEXITEXITEXITEXIT双层动态节能幕墙 l外循环通风节能环保幕墙的双层结构体系采用双层玻璃，中间为700mm左右的空气流通层。夏季，幕墙顶、底部与外界空气相通，利用阳光加热空气层中的空气温度，实现幕墙内外空气对流，降低幕墙内侧温度，达到通风换气节能效果，当阳光过于强烈时，还可使用幕墙内设的小百叶调节角度，阻挡阳光射入室内。冬季，将幕墙顶盖封闭，使幕墙内外空气不能产生对流，利用阳光加热空气层，形成隔热层，使室内热量不易散发。同时使用幕墙内设的小百叶调节角度，使阳光照进室内，达到改善室内环境的目的；幕墙的气密性、水密性主要通过多道胶条形成等压腔，在结构上形成“多腔减压、等压防水、减压消气”来得以保证，其中关键部位采用新型硅酮胶条，增加了胶条的抗腐蚀及抗老化性。5/11/2024103EXITEXITEXITEXITEXITEXITEXITEXIT双层动态节能幕墙 l在空气层中装入光电转换装置，可制成光电智能性幕墙。为大厦提供电能和热能，并可通过光、电、热等感应装置，使大厦具有全自动调节功能。通风节能环保幕墙的双层结构为幕墙行业的发展开创了一条全新的思路和理念。5/11/2024104EXITEXITEXITEXITEXITEXITEXITEXIT双层动态节能幕墙（外循环）5/11/2024105EXITEXITEXITEXITEXITEXITEXITEXIT双层动态节能幕墙（外循环）5/11/2024106EXITEXITEXITEXITEXITEXITEXITEXIT双层动态节能幕墙（外循环）5/11/2024107EXITEXITEXITEXITEXITEXITEXITEXIT内循环双层幕墙5/11/2024108EXITEXITEXITEXITEXITEXITEXITEXIT内循环双层幕墙5/11/2024109EXITEXITEXITEXITEXITEXITEXITEXIT内循环双层幕墙节能设计前沿 内循环双层幕墙的分类：内循环双层幕墙分为直排式内循环双层幕墙和交换式内循环双层两大类。直排式内循环双层幕墙工作原理如图一所示；交换式内循环双层幕墙工作原理如图二所示；5/11/2024110EXITEXITEXITEXITEXITEXITEXITEXIT直排式内循环双层幕墙工作原理5/11/2024111EXITEXITEXITEXITEXITEXITEXITEXIT交换式内循环双层幕墙工作原理5/11/2024112EXITEXITEXITEXITEXITEXITEXITEXIT两种内循环双层幕墙形式节能对比直排式内循环双层幕墙（夏季）：按直排式内循环双层幕墙的空气循环路线可以看到,室内被空调降温的空气在排出室外的过程中带走了空调的制冷能量。夏季室外高温空气作为新风进人室内时不得不增加空调的负荷,所以直排式内循环双层幕墙在夏季与其它选用相同玻璃配置的幕墙在传热系数方面相比不但没有优势,它还增加了空调的负荷,所以从传热角度来说没有道理说它节能。但从遮阳的角度考虑,双层幕墙由于设置了遮阳帘系统,所以通过遮阳起到一定的节能作用。5/11/2024113EXITEXITEXITEXITEXITEXITEXITEXIT两种内循环双层幕墙形式节能对比直排式内循环双层幕墙（冬季）：直排式内循环双层幕墙在冬季室外寒冷低温时,室内要达到温暖的温度环境,通常采用暖气或空调制热升温。按直排式内循环双层幕墙的空气循环路线可以看到,室内温暖的空气在排出室外的过程中带走了室内的热量。冬季室外太阳射进双层中间腔的部分热量也随空气排出室外。作为低温新风进人室内时不得不增加空调制热或暖气的负荷,所以直排式双层幕墙在冬季通风状态下与其它选用相同玻璃配置的幕墙也节能优势,所以也没有什么道理说它节能。但是在冬季不通风状态下,由于双层幕墙中间的空气腔的存在,对幕墙系统的综合传热系数一定提高。5/11/2024114EXITEXITEXITEXITEXITEXITEXITEXIT两种内循环双层幕墙形式节能对比交换式内循环双层幕墙（夏季）：交换式内循环双层幕墙夏季炎热时工作原理是室内气体经图示线路从双层幕墙进气口(下口)进入双层内腔,经内腔后从幕墙上面出口经管道进入热交换机组,此时室内与经外部进气口进入热交换机组的新风进行能量交换后,出去的风经排风管道排出建筑外部,进入室内的新风通过建筑内管道、室内顶棚的风口进入室内。在这个热交换过程中,当夏季室外炎热高温时,室内被排出去的温度较低(与室外比)的空气在经过热交换器的时候,与进风口进来的高温新风进行热交换,把高温新风的热量带走,这样进人室内的新风的温度就降下来了。减少了夏季室内空调制冷的负荷。同时从遮阳的角度考虑,双层幕墙由于设置了遮阳帘系统,所以通过遮阳也能起到一定的节能作用 5/11/2024115EXITEXITEXITEXITEXITEXITEXITEXIT两种内循环双层幕墙形式节能对比交换式内循环双层幕墙（冬季）：交换式内循环双层幕墙冬季寒冷时工作原理是室内气体经图示线路从双层幕墙进气口(下口)进人,经双层幕墙中间腔从幕墙上面出口经管道进入热交换机组,此时室内被排出的热空气与经外部进气口进入热交换机组的低温新风进行能量交换。在这个热交换过程中,室内被排出去的室温空气(比室外空气温度高)在经过热交换器的时候,把热量传给进来的低温新风,这样进入室内的新风的温度就升上来了。减少了冬季室内暖气或空调制热的负荷。5/11/2024116EXITEXITEXITEXITEXITEXITEXITEXIT光电幕墙光电幕墙：即用特殊的树脂将太阳电池粘贴在玻璃上，镶嵌于两片玻璃之间，通过电池可将光能转化成电能.这就是-太阳能光电幕墙。它是用光电池、光电板技术，把太阳光转化为电能，它关键的技术是太阳能光电池技术。太阳能光电池是利用太阳光的光子能量，使得被照射的电解液或者半导体材料的电子移动，从而产生电压。5/11/2024117EXITEXITEXITEXITEXITEXITEXITEXIT光电幕墙5/11/2024118EXITEXITEXITEXITEXITEXITEXITEXIT光电幕墙5/11/2024119EXITEXITEXITEXITEXITEXITEXITEXIT幕墙的物理性能1风压变形性能2雨水渗漏性能3空气渗透性能4平面内变形性能5热工性能6耐撞击性能7隔声性能8安全性能：防火、防雷、抗震5/11/2024120EXITEXITEXITEXITEXITEXITEXITEXIT建筑幕墙对主体结构的一些要求l1.玻璃幕墙立面的分格宜与室内空间组合 相适应，不宜妨碍室内功能和视觉。l2.玻璃幕墙的单元板块不应跨越主体建筑的变形缝，其与主体建筑变形缝相对应的构造缝的设计，应能够适应主体建筑变形要求。l3.幕墙的防火构造设计：玻璃幕墙本身一般不具有防火性能，应进行防防火封堵设计火封堵设计。且同一幕墙玻璃单元，不宜跨越建筑物的两个防火分区。5/11/2024121EXITEXITEXITEXITEXITEXITEXITEXIT建筑幕墙对主体结构的一些要求 窜烟 窜火 卷火5/11/2024122EXITEXITEXITEXITEXITEXITEXITEXIT5/11/2024123EXITEXITEXITEXITEXITEXITEXITEXIT5/11/2024124EXITEXITEXITEXITEXITEXITEXITEXIT建筑幕墙对主体结构的一些要求l4.防雷构造：玻璃幕墙是附属于主体建筑的围护结构，幕墙的金属框架一般不单独做防雷接地，而是利用主体结构的防雷体系，与建筑本身的防雷设计相结合，因此要求应与主体结构的防雷体系可靠连接，并保持导电通畅。5/11/2024125EXITEXITEXITEXITEXITEXITEXITEXITl金属幕墙的防侧雷是通过将金属幕墙的立柱于每层与圈梁或柱子的钢筋连接的预埋件连通即可。这就要求在主体结构施工时，埋入的每个预埋件的直锚筋应和圈梁（楼板）中的钢筋用绑扎法连接或焊接。如果采用后设锚板（例如用膨胀螺栓固定锚板）时，应将每块锚板与主体结构的钢筋连接可以每块与伸出的钢筋连接，也可以先将每块锚板串联起来，再相隔一定距离（1218m）与主体结构钢筋连接，总之预埋件与主体结构之间必须连接成电气通路。建筑幕墙对主体结构的一些要求5/11/2024126EXITEXITEXITEXITEXITEXITEXITEXITl5.幕墙连接设计：安装幕墙的主体结构必须具备承受幕墙传递的各种作用的能力，主体结构设计时应充分加以考虑。主体结构为混凝土结构时，其混凝土强度等级直接关系到锚固件的可靠工作，除加强混凝土施工的工程质量管理外，对混凝土的最低强度等级也加以要求。为了保证与主体结构的连接可靠性，连接部位主体结构混凝土强度等级不应低于C20。建筑幕墙对主体结构的一些要求5/11/2024127EXITEXITEXITEXITEXITEXITEXITEXIT建筑幕墙对主体结构的一些要求l幕墙构件与混凝土结构的连接，多数情况应通过预埋件实现，预埋件的锚固钢筋是锚固作用的主要来源，混凝土对锚固钢筋的粘接力是决定性的。因此预埋件必须在混凝土浇灌前埋入，施工时混凝土必须密实振捣。目前实际工程中，往往由于未采取有效措施来固定预埋件，混凝土浇注时使预埋件偏离设计位置，影响与立柱的准确连接，甚至无法使用。5/11/2024128EXITEXITEXITEXITEXITEXITEXITEXIT建筑幕墙对主体结构的一些要求l6.主体结构应能承受拉杆体系或拉索体系的预拉力和荷载作用产生的内力。采用刚性结构幕墙的主体结构除了使用荷载（结
