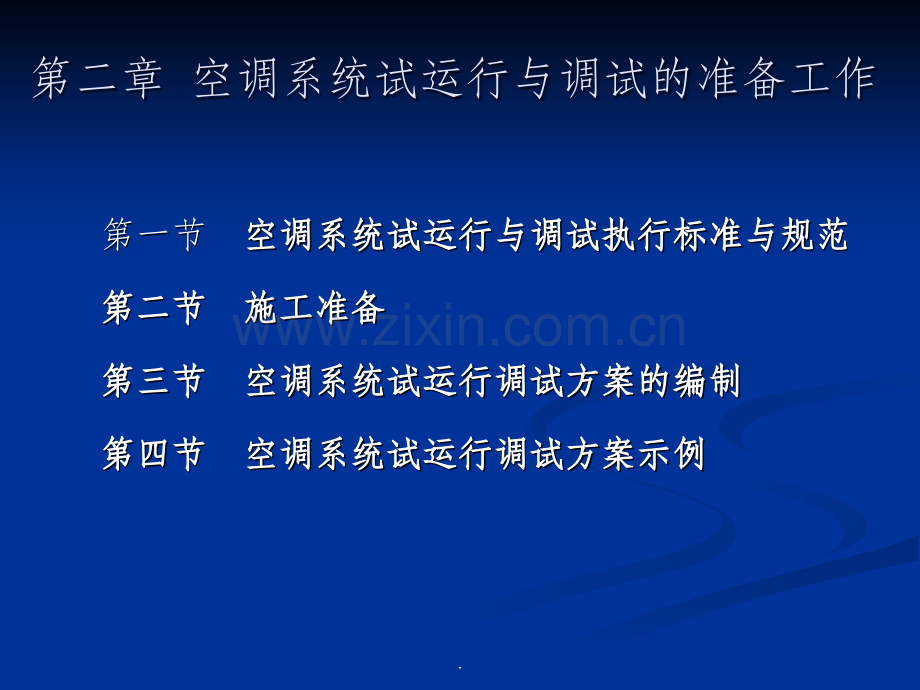

第二章-空调系统试运行与调试的准备工作.ppt

第二章 空调系统试运行与调试的准备工作第一节第一节 空调系统试运行与调试执行标准与规范空调系统试运行与调试执行标准与规范空调系统试运行与调试执行标准与规范空调系统试运行与调试执行标准与规范第二节第二节第二节第二节 施工准备施工准备施工准备施工准备第三节第三节第三节第三节 空调系统试运行调试方案的编制空调系统试运行调试方案的编制空调系统试运行调试方案的编制空调系统试运行调试方案的编制第四节第四节第四节第四节 空调系统试运行调试方案示例空调系统试运行调试方案示例空调系统试运行调试方案示例空调系统试运行调试方案示例.第一节第一节 空调系统试运行与调试执行标准与规范空调系统试运行与调试执行标准与规范一、执行规范与质量要求 建筑与设备安装工程施工必须严格执行国家相关标准和规范，它是监理单位履行质量监督职责的依据，也是仲裁施工质量纠纷的依据。对于通风与空调工程施工，现行标准：n n建筑工程施工质量检验统一标准 （GB 503002001）n n通风与空调工程施工质量验收规范 （GB 502432002）.统一标准以强制性条文规定“工程质量的验收均应在施工单位自行检查评定的基础上进行”，即要求施工单位先自行检查评定，合格后再交监理单位验收，分清了施工、验收两个质量责任范围。.第一节第一节 空调系统试运行与调试执行标准与规范空调系统试运行与调试执行标准与规范 空调系统试运行与调试是实现系统由静到动，最终实现工程设计技术指标的重要施工过程；也是在竣工验收之前，由施工单位负责主持，建设、设计、监理单位参加的，对整个系统设计、制造和安装进行前面质量检查评定的重要自检和验收过程，必须认真设计试运行调试的项目和操作程序，落实各环节质量控制、检查、评定等措施，并在实施中形成完整的记录，为竣工验收做好准备工作。.第一节第一节 空调系统试运行与调试执行标准与规范空调系统试运行与调试执行标准与规范子分部工程 分部工程主控项目一般项目.主控项目和一般项目的检验主控项目和一般项目的检验为确保工程质量，使检验批的质量符合安全和为确保工程质量，使检验批的质量符合安全和使用功能的基本要求，质量验收规范对各检验批的使用功能的基本要求，质量验收规范对各检验批的主控项目和一般项目的子项合格质量都给予明确规主控项目和一般项目的子项合格质量都给予明确规定。检验批的合格质量主要取决于对主控项目和一定。检验批的合格质量主要取决于对主控项目和一般项目的检验结果。般项目的检验结果。主控项目是对检验批的基本质量起决定性影响主控项目是对检验批的基本质量起决定性影响的检验项目，因此必须全部符合有关专业工程验收的检验项目，因此必须全部符合有关专业工程验收规范的规定。这意味着主控项目不允许有不符合要规范的规定。这意味着主控项目不允许有不符合要求的检验结果，即这种项目的检查具有否决权。鉴求的检验结果，即这种项目的检查具有否决权。鉴于主控项目对基本质量的决定性影响，从严要求是于主控项目对基本质量的决定性影响，从严要求是必须的。必须的。.1 1、主控项目、主控项目 空调系统调试包括设备单机试运转及调试和系统无生产负荷下的联合试运转及调试。（1）通风机、空调机组单机试运转及调试：通风机、空调机组中的风机，叶轮旋转方向正确、运转平稳、无异常振动与声响，其电机运行功率应符合设备技术文件的规定。在额定转速下连续运转上2h后，滑动轴承外壳最高温度不得超过70，滚动轴承不得超过80。.1 1、主控项目、主控项目（2）水泵单机试运转及调试：水泵叶轮旋转方向正确，无异常振动和声响，紧固连接部位无松动，其电机运行功率应符合设备技术文件的规定。水泵连续运转2h后，滑动轴承外壳最高温度不得超过70，滚动轴承不得超过75。.1 1、主控项目、主控项目（3）冷却塔单机试运转及调试：冷却塔本体应稳固、无异常振动、其噪声应符合设备技术文件的规定。风机试运转按第（1）款的规定；冷却塔风机与冷却水系统循环试运行不少于2h，运行应无异常情况。.1 1、主控项目、主控项目（4）制冷机组单机试运转及调试：制冷机组、单元式空调机组的试运转，应符合设备技术文件和现行国家标准制冷设备、空气分离设备安装工程施工及验收规范（GB 5027498）的有关规定，正常运转不应少于8h。.1 1、主控项目、主控项目（5）系统风量调试：系统总风量调试结果与设计风量的偏差不应大于10%。（6）系统水系统调试：空调冷热水、冷却水总流量测试结果与设计流量的偏差不应大于10%。（7）恒温、恒湿空调：舒适空调的温度、相对湿度应符合设计的要求。恒温、恒湿房间内空气湿度、相对湿度及波动范围应符合设计规定。.1 1、主控项目、主控项目（8）净化空调系统调试：净化空调系统还应符合下列规定：非单向流洁净室系统的系统总风量调试结果与设计风量的允许偏差为020%，室内各风口风量与设计风量的允许偏差为15%。新风量与设计新风量的允许偏差为10%。单向流洁净室系统的室内截面平均风速的允许偏差为020%，且截面风速不均匀度不应大于0.25；新风量和设计新风量的允许偏差为10%。.1 1、主控项目、主控项目相邻不同级别洁净室之间和洁净室与非洁净室之间的静压差不应小于5Pa，洁净室与室外的静压差不应小于10 Pa。室内空气洁净度等级必须符合设计规定的等级或在商定验收状态下的等级要求。高于等于5级的单向流洁净室，在门开启的状态下，测定距离门0.6m室内侧工作高度处空气的含尘浓度，亦不应超过室内洁净度等级上限的规定。.2 2、一般项目、一般项目（1）风机、空调机组：风机、空调机组、风冷热泵等设备运行时，产生的噪声不宜超过产品性能说明书的规定值；风机盘管机组的三速、温控开关的动作应正确，并与机组运行状态一一对应。（2）水泵的安装：水泵运行时不应有异常振动和声响、壳体密封处不得渗漏、紧固连接部位不应松动、轴封的温升应正常；在无特殊要求的情况下，普通填料渗漏量不应大于60mL/h，机械密封的不应大于5mL/h。.2 2、一般项目、一般项目（3）水系统的试运行：空调工程水系统应冲洗干净、不含杂物，并排除管道系统中的空气；系统平衡调整后，各空调机组的水流量应符合设计要求，允许偏差为20%；多台冷却塔并联运行时，各冷却塔的进、出水量应达到均衡一致。.2 2、一般项目、一般项目（4）水系统检测元件的工作：各种自动计量检测元件和执行机构的工作应正常，满足建筑设备自动化（BA、FA等）系统对被测定参数进行检测和控制的要求。.2 2、一般项目、一般项目（5）空调房间的参数：空调室内噪声应符合设计要求；有压差要求的房间、厅堂与其他相邻房间之间的压差，舒适性空调正压力为025 Pa；工艺性空调应符合设计的规定。有环境噪声要求的场所，制冷、空调机组应按现行国家标准采暖通风与空气调节设备噪声声功率级的测定工程法（GB 906888）的规定进行测定。洁净室内的噪声应符合设计的规定。.2 2、一般项目、一般项目（6）工程控制和监测元件及执行机构：通风与空调工程的控制和监测设备，应能与系统的检测元件和执行机构正常沟通，系统的状态参数应能正确显示，设备连锁、自动调节、自动保护应能正确动作。.检验项目质量标准的三种方式：检验项目质量标准的三种方式：验收规范直接规定执行相关标准依据设备技术说明文件.第一节第一节 空调系统试运行与调试执行标准与规范空调系统试运行与调试执行标准与规范二、空调系统试运行与调试基本程序 对空调系统试运行与调试，施工单位要依据设计图纸、相关技术标准和设备及产品技术说明编制试运行与调试方案。设计图纸是工程施工、检查、调试、验收的最基本根据最基本根据。.第一节第一节 空调系统试运行与调试执行标准与规范空调系统试运行与调试执行标准与规范 相关技术标准是指工程约定和施工涉及的施工和质量验收标准及规范，以及前面介绍的统一标准和验收规范，以及其它相关国家标准、行业标准、地方标准和企业标准。安装和运行调试所依据的设备及产品技术说明文件一般执行行业或企业标准，属工艺标准。施工技术标准（也称“工艺标准”）是编制施工和试运行调试方案的最主要依据最主要依据。.第一节第一节 空调系统试运行与调试执行标准与规范空调系统试运行与调试执行标准与规范按设计图施工按工艺标准进行质量控制按国家标准进行验收.二、空调系统试运行与调试基本程序二、空调系统试运行与调试基本程序 空调系统试运行与调试应符合以下基本程序：（1）以不低于国家标准和规范规定的最低质量要求为原则应用工艺标准，工艺标准在现阶段可以是企业标准、操作规程，也可以是企业编制的工法等。.二、空调系统试运行与调试基本程序二、空调系统试运行与调试基本程序（2）依据设计图纸和设备及产品技术说明文件，按照工艺标准编制试运行与调试方案，设计操作程序和操作方法。并对每一检验项目设计质量控制检查点，提出质量控制要求和目标。同时按质量控制要求准备每一项目的检验记录表格和验收规范要求的检验批质量验收记录表格。如果设备技术说明文件明确规定了安装调试方法和质量控制要求，方案可直接引用。.二、空调系统试运行与调试基本程序二、空调系统试运行与调试基本程序（3）按照试运行与调试方案设计的操作程序和操作方法，在建设、设计、监理单位参与的条件下，对空调系统进行检查和试运行调试，使其达到设计的技术指标。（4）在试运行与调试的同时，由项目专业质量检查员和调试人员对各检验项目进行质量检查与评定，在重要质量控制检查点要形成记录，每一个检验项目完毕后，一定要有记录。检查记录由项目专业质量检查员签字，由监理工程师认可达到要求后才能进入下一检验项目或工序。.二、空调系统试运行与调试基本程序二、空调系统试运行与调试基本程序（5）试运行与调试中若发现设计、制造和安装质量问题，应按照施工单位质量管理体系对不合格质量问题的处理规定进行记录、标识、判别、汇报，待整改完毕后再重新进行检测。.第一节第一节 空调系统试运行与调试执行标准与规范空调系统试运行与调试执行标准与规范三、检验批质量验收记录1、主控项目和一般项目 施工单位依据试运行与调试的原始记录，填写“工程系统调试检验批质量验收记录”中“施工单位检查评定记录”的各个项目栏。.三、检验批质量验收记录三、检验批质量验收记录1、主控项目和一般项目定量项目按验收规范要求填写检查数据，对超过验收规范要求的数据用标记。定性项目，当符合验收规范规定时，用打“”的方式标注；不符合规定时用打“”的方法标注对既有定性又有定量的项目，各个子项目质量均符合规定时，用打“”标注；否则采用打“”标注。无此项内容的用打“/”标注。.三、检验批质量验收记录三、检验批质量验收记录2、施工单位检查评定结果 施工单位自行检查评定合格后，可正式签认检验批质量验收记录。专业工长（施工员）和施工班、组长栏目由本人签字，以示承担责任。专业质量检查员代表施工单位逐项检查，在检验批质量验收记录的“施工单位检查结果评定”栏内注明“检查评定合格”等字样表明，签字后，交监理工程师或建设单位项目专业技术负责人验收。.三、检验批质量验收记录三、检验批质量验收记录2、施工单位检查评定结果 空调系统试运行与调试过程中，监理人员一般采用旁站观察、抽样检测等方法进行监理，并参加重要项目的检测工作。在检验批验收时，对主控项目和一般项目应逐项进行验收。.第二节第二节 施工准备施工准备 大、中型空调系统服务范围大，设备、部件种类多，功能各异。空调设备、部件和管线安装需要与土建、装饰和水电等分部工程相互配合。空调系统试运行与调试的安排应考虑多方面因素，主要准备内容有以下三个方面：n n技术准备；n n检测仪器准备；n n现场准备。.1、技术准备工作、技术准备工作（1 1）熟悉空调系统设计图纸和有关技术文件，领会）熟悉空调系统设计图纸和有关技术文件，领会设计意图，详细了解系统的运行工况和服务对象的设计意图，详细了解系统的运行工况和服务对象的工艺要求，以及温度、湿度、空气流速流形、压力、工艺要求，以及温度、湿度、空气流速流形、压力、洁净度和噪声等空气调节技术指标。洁净度和噪声等空气调节技术指标。（2 2）熟悉空调系统，主要子系统有空气处理与送）熟悉空调系统，主要子系统有空气处理与送（回）风系统、供冷（热）系统和电气与自动调节（回）风系统、供冷（热）系统和电气与自动调节系统。调试人员应仔细阅读空调设备技术说明文件，系统。调试人员应仔细阅读空调设备技术说明文件，了解设备的功能参数和技术特点、与相关设备的联了解设备的功能参数和技术特点、与相关设备的联系与作用，以及设备试运行与调试的内容、程序、系与作用，以及设备试运行与调试的内容、程序、方法和质量要求。方法和质量要求。（3 3）熟悉国家现行有关通风与空调工程施工质量验）熟悉国家现行有关通风与空调工程施工质量验收规范和通风与空调工程施工工艺标准。收规范和通风与空调工程施工工艺标准。.1、技术准备工作、技术准备工作（4 4）为保证试运行与调试工作顺利进行，大、中型）为保证试运行与调试工作顺利进行，大、中型空调系统应编制试运行与调试方案。方案须报送施空调系统应编制试运行与调试方案。方案须报送施工单位主管工程师和专业监理工程师审核批准。工单位主管工程师和专业监理工程师审核批准。（5 5）空调系统试运行与调试时，系统必须按要求安）空调系统试运行与调试时，系统必须按要求安装完毕，并按要求已完成风管和现场组装的空调机装完毕，并按要求已完成风管和现场组装的空调机组漏风检测。试运行调试之前，施工单位应会同设组漏风检测。试运行调试之前，施工单位应会同设计、建设和监理人员对已完毕工程进行全面检查，计、建设和监理人员对已完毕工程进行全面检查，要求全部分项工程检验验收资料齐全，工程质量符要求全部分项工程检验验收资料齐全，工程质量符合设计和施工质量验收规范的规定。合设计和施工质量验收规范的规定。.2、检测仪器准备工作、检测仪器准备工作使用检测仪器仪表应注意：使用检测仪器仪表应注意：所有使用的仪器仪表必须有出厂合格证书和鉴定文件，所有使用的仪器仪表必须有出厂合格证书和鉴定文件，严禁使用无合格证的产品。严禁使用无合格证的产品。仪器仪表必须在检定周期内，严禁使用检定不合格和仪器仪表必须在检定周期内，严禁使用检定不合格和超过检定期的仪器仪表。超过检定期的仪器仪表。系统检测调试所使用的仪器和仪表，性能应稳定可靠，系统检测调试所使用的仪器和仪表，性能应稳定可靠，其精度等级、量程及最小分度值应能满足测定的要求，其精度等级、量程及最小分度值应能满足测定的要求，一般被测量值能达到量程或上限的一般被测量值能达到量程或上限的2/32/3或或3/43/4为好。为好。搬运和使用仪器仪表要轻拿轻放，防止振动和撞击，搬运和使用仪器仪表要轻拿轻放，防止振动和撞击，不使用时应放入专用仪表工具箱内入库妥善保管。不使用时应放入专用仪表工具箱内入库妥善保管。使用人员应熟练掌握测试仪器仪表的使用方法，要防使用人员应熟练掌握测试仪器仪表的使用方法，要防止因安装使用仪器仪表不规范而产生系统误差和过失止因安装使用仪器仪表不规范而产生系统误差和过失误差。误差。.3、现场准备工作、现场准备工作现场应具备的条件和应完成的准备工作有以下几个方面：现场应具备的条件和应完成的准备工作有以下几个方面：要求空调系统范围内的土建工程全部完成，门窗能正要求空调系统范围内的土建工程全部完成，门窗能正常关闭。装饰工程应为空调系统隐蔽位置的检测与调常关闭。装饰工程应为空调系统隐蔽位置的检测与调试留有足够操作空间。对于洁净空调系统，一般要求试留有足够操作空间。对于洁净空调系统，一般要求装饰工程也应全部完成，特别要防止试运行调试之后装饰工程也应全部完成，特别要防止试运行调试之后的施工破坏系统和洁净室内的洁净度与严密性。的施工破坏系统和洁净室内的洁净度与严密性。试运行与调试期间所需用的水、电、蒸汽及压缩空气试运行与调试期间所需用的水、电、蒸汽及压缩空气等系统，应具备使用的条件。空调系统设备不允许采等系统，应具备使用的条件。空调系统设备不允许采用临时供电的方式试运行。作为检测与调试用的临时用临时供电的方式试运行。作为检测与调试用的临时设备，供电应符合施工现场供电的有关规定。现场消设备，供电应符合施工现场供电的有关规定。现场消防设施完善，排水系统应畅通防设施完善，排水系统应畅通。.3、现场准备工作、现场准备工作根据根据试运行、检测和调试的需要，合理布置检测与调试运行、检测和调试的需要，合理布置检测与调试用的临时设备，位置要满足使用的要求，也要不妨试用的临时设备，位置要满足使用的要求，也要不妨碍现场的通行和运输碍现场的通行和运输。空调系统试运行与调试之前，应对空调系统范围内和空调系统试运行与调试之前，应对空调系统范围内和附近区域全面清扫，清除建筑垃圾和杂物。特别是风附近区域全面清扫，清除建筑垃圾和杂物。特别是风口附近要清扫干净，防止吸入或吹起灰尘。新风口附口附近要清扫干净，防止吸入或吹起灰尘。新风口附近还未绿化的地坪应洒水夯实。洁净空调系统安装前近还未绿化的地坪应洒水夯实。洁净空调系统安装前应已经进行过全面清扫，试运行调试前的清扫要防止应已经进行过全面清扫，试运行调试前的清扫要防止大面积扬灰。清扫时洁净室和空调系统封闭的孔口不大面积扬灰。清扫时洁净室和空调系统封闭的孔口不能打开，清扫后要对洁净室围护和空调系统进行全面能打开，清扫后要对洁净室围护和空调系统进行全面擦拭。擦拭采用退步方式并使用清洁水或符合规定的擦拭。擦拭采用退步方式并使用清洁水或符合规定的清洗液。对有吸水性的部件，要防止吸水生霉。清洗液。对有吸水性的部件，要防止吸水生霉。.第三节第三节 空调系统试运行调试方案的编制空调系统试运行调试方案的编制空调系统试运行调试方案应由有经验的技术人员负责编写，主要包括以下十个方面的内容：工程概况；技术依据；调试工程量；试运行与调试程序；试运行与调试准备工作；.第三节第三节 空调系统试运行调试方案的编制空调系统试运行调试方案的编制空调系统试运行调试方案应由有经验的技术人员负责编写，主要包括以下十个方面的内容：试运行调试工艺方法；不合格质量处理规定；成品保护；安全与环保措施；附表。.一、工程概况一、工程概况 主要阐述空调系统的服务对象、工程规模和技主要阐述空调系统的服务对象、工程规模和技术特点，同时介绍设计、施工与试运行测试单位。术特点，同时介绍设计、施工与试运行测试单位。系统阐述清楚，对于帮助调试人员进一步熟悉空系统阐述清楚，对于帮助调试人员进一步熟悉空调系统组成，领会试运行调试的程序、设备、项目调系统组成，领会试运行调试的程序、设备、项目和质量目标，以及指导试运行调试的操作都会有很和质量目标，以及指导试运行调试的操作都会有很大帮助。大帮助。.一、工程概况一、工程概况 商场空调工程由安装公司负责安装与调试，由监理公司负责工程监理。商场地上4层，地下1层，每层建筑面积为2199m2，地下层作车库用，只设置通风系统，地上4层设置有空调系统。商场夏季冷负荷为1920kW，冬季的热负荷为760kW，室外设计参数如表2-1所示，室内设计参数如表2-2所示。地上一至三层为商场营业用房，空调方式采用新风加吊装式空调机的方式，每层共设置有8台吊装式空调机，新风直接从屋顶通过新风竖井引进，只作了简单的粗效过滤后，进入每台吊装式空调机，与商场内的回风混合再经过吊装式空调机处理，59台卧式暗装风机盘管，新风要进入风机盘管。整个空调系统的冷源为设置在屋顶的单螺杆水冷式机组2台，单台的制冷量为995kW，采用R22作为制冷剂，冷冻水的供水温度为7，回水温度为12。冷却水在低噪声冷却塔内冷却，单台的冷却水量为250m3/h，冷却水进水温度为37，出水温度为32。热源采用了设置在屋顶的燃气热水机组一台，供热量为756kW，供水温度为60kW，回水温度为50。.一、工程概况一、工程概况夏 季冬 季空调室外计算干球温度（）32.1空调室外计算温度（）1.0空调室外计算湿球温度（）26.0空调计算相对湿度（%）80平均风速（m/s）1.9平均风速（m/s）1.4大气压力（kPa）94.7大气压力（kPa）96.3房间名称夏 季冬 季新风量温度（）相对温度（%）温度（）m3/（h人）商场27601820办公室25601830会议室26601840室室 外外 设设 计计 参参 数数室室 内内 设设 计计 参参 数数.二、技术依据二、技术依据 指试运行调试所依据的技术文件。有设计图纸指试运行调试所依据的技术文件。有设计图纸和相关设计资料；国家现行有关标准和规范；采用和相关设计资料；国家现行有关标准和规范；采用的工艺标准；设备技术说明文件等等。的工艺标准；设备技术说明文件等等。.二、技术依据二、技术依据n设计院提供的设计图纸；n建筑安装工程施工质量验收统一标准 （GB 503002001）；n通风与空调工程施工质量验收规范 （GB 502432002）；n建筑给排水及采暖工程 施工质量验收规范 （GB 502422002）；n吊装式空调机组、风机盘管、单螺杆水冷式冷水机组等设备的安装使用说明书及相关的技术资料；n制冷设备、空气分离设备安装工程施工及验收规范（GB 502741998）。.三、调试工作量三、调试工作量 一般以列表方式统计调试工程量。列表以一套一般以列表方式统计调试工程量。列表以一套完整的空调系统为单元，分别按子系统统计，大型完整的空调系统为单元，分别按子系统统计，大型空调系统可以细分按分区统计。空调系统可以细分按分区统计。统计的对象为需要试运行与调试的设备（台套）统计的对象为需要试运行与调试的设备（台套）和风口（个）。列表一般应注明设备和部件的名称和风口（个）。列表一般应注明设备和部件的名称型号、施工图代号、安装地点、铭牌技术参数（如型号、施工图代号、安装地点、铭牌技术参数（如功率、流量、扬程、压力）等。功率、流量、扬程、压力）等。在每个统计对象表格的最右边可列备注栏，该设在每个统计对象表格的最右边可列备注栏，该设备或部件试运行调试完毕后备注栏内注明，审核表备或部件试运行调试完毕后备注栏内注明，审核表格的备注栏就可以了解整个工程试运行调试的进程格的备注栏就可以了解整个工程试运行调试的进程与情况。与情况。.调试工作量表三、调试工作量三、调试工作量.四、试运行与调试程序四、试运行与调试程序设计空调系统试运行调试程序要根据空调系统本设计空调系统试运行调试程序要根据空调系统本身的特点，也要符合机电设备试运行调试的基本原身的特点，也要符合机电设备试运行调试的基本原则，即：则，即：（1 1）“先单机，后系统先单机，后系统”，必须先单机试运行，必须先单机试运行合格以后才能系统试运行。合格以后才能系统试运行。（2 2）“先电气，后设备先电气，后设备”，不能在电气系统安，不能在电气系统安装后，未经验检查调试合格就盲目启动设备。装后，未经验检查调试合格就盲目启动设备。.四、试运行与调试程序四、试运行与调试程序（3 3）对风机、水泵等设备试运行应）对风机、水泵等设备试运行应“先手动，先手动，后电动，再运行后电动，再运行”，这样可以事先发现设备的安装，这样可以事先发现设备的安装质量问题，如转动件的偏心、与机体的摩擦、联轴质量问题，如转动件的偏心、与机体的摩擦、联轴器不对中以及机体内的异物等故障与隐患。器不对中以及机体内的异物等故障与隐患。（4 4）“先无负荷，后带负荷先无负荷，后带负荷”，无论是单机还，无论是单机还是系统试运行，都必须先无负荷试运行合格以后才是系统试运行，都必须先无负荷试运行合格以后才能带负荷试运行。能带负荷试运行。.空调风系统风量测定与调整空调风系统单机试运行自动控制调节系统联动调试仪表性能校验与模拟试验自动控制调节系统全线路检查空调系统无负荷联动试运行与调试 竣工验收竣工验收空调系统空调系统综合效能测定综合效能测定工程移交工程移交冷却机组试运行冷冻水系统试运行冷却水系统试运行电气设备及其主回路检查与测试 准备工作准备工作集中式空调系统试运行调试工艺流程集中式空调系统试运行调试工艺流程.净化式空调系统试运行调试工艺流程净化式空调系统试运行调试工艺流程 净化空调系统综合效能测定工程移交竣工验收高效过滤器效率测定高效过滤器渗漏检查与堵漏洁净室静压测定与调整空调机试运行空调系统及洁净室清扫初、中效过滤器安装准备工作空调系统及洁净室清扫高效过滤器安装风机及系统风量测定与调整空调系统无负荷联动调试与测定.四、试运行与调试程序四、试运行与调试程序1.1.试运行和调试的准备工作。试运行和调试的准备工作。2.2.检查与测试供配电主回路、电力控制系统及其检查与测试供配电主回路、电力控制系统及其电气设备。电气设备。3.3.三个相对独立的子系统试运行与调试：三个相对独立的子系统试运行与调试：n n空调的水系统（冷却水和冷冻水）和冷水机空调的水系统（冷却水和冷冻水）和冷水机组的试运行；组的试运行；n n空调系统的风机、风机盘管、空调机组等试空调系统的风机、风机盘管、空调机组等试运行，以及空调风系统风量的调整；运行，以及空调风系统风量的调整；n n自动控制系统及其设备的检查与调试。自动控制系统及其设备的检查与调试。以上三个子系统试运行与调试工作流程是采用 平行、顺序或是搭接方式安排工序应视投入人力等实际情况而定。.四、试运行与调试程序四、试运行与调试程序4.4.空调系统的无负荷联动试运行与调试工作。空调系统的无负荷联动试运行与调试工作。5.5.系统无负荷联动试运行调试合格以后，做好工系统无负荷联动试运行调试合格以后，做好工程收尾工作，准备系统的竣工验收。程收尾工作，准备系统的竣工验收。6.6.系统的综合效能测定工作，根据业主安排，在系统的综合效能测定工作，根据业主安排，在商场试营业前期对室内温度及波动范围、室内商场试营业前期对室内温度及波动范围、室内外压差进行测定和调试。外压差进行测定和调试。7.7.综合效能测定完成以后，准备工程移交工作。综合效能测定完成以后，准备工程移交工作。.五、试运行与调试准备工作五、试运行与调试准备工作n n技术准备n n测试仪表的准备n n现场准备.五、试运行与调试准备工作五、试运行与调试准备工作测量仪表配置计划.六、试运行与调试工艺方法六、试运行与调试工艺方法 应根据设计的试运行调试程序和采用的工艺标准，对被调试设备和各经验项目逐一设计操作方法，包括每一项目试运行调试前的准备工作、需运用的计算公式、需填写测试参数记录表格，表格可以在最后统一列出。.思考题思考题1、国家现行统一标准和验收规范的指导思想是什么？2、空调系统试运行与调试工作由谁负责主持？3、熟悉统一标准和验收规范的基本技术原则，简述空调系统试运行与调试的基本程序。4、空调系统试运行与调试作业准备有哪些工作？5、空调系统试运行与调试方案有哪些内容？技术依据？.
