三相电路分析报告.pptx

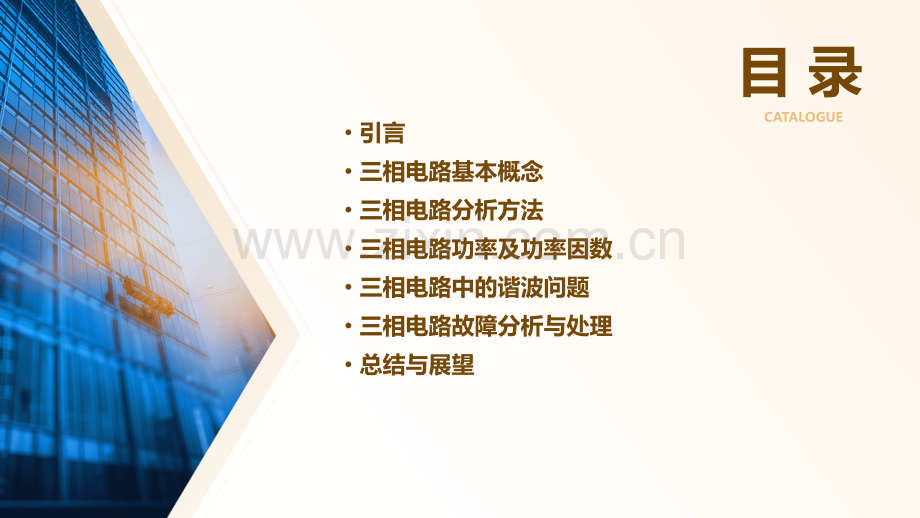

三相电路分析报告xx年xx月xx日目 录CATALOGUE引言三相电路基本概念三相电路分析方法三相电路功率及功率因数三相电路中的谐波问题三相电路故障分析与处理总结与展望01引言本报告旨在分析三相电路的基本原理、特点、应用以及在实际工程中的性能表现，为相关领域的研究和实践提供参考。目的三相电路作为电力系统的基础组成部分，在能源、交通、制造等各个领域发挥着重要作用。随着科技的不断进步和电力需求的日益增长，对三相电路的性能和稳定性要求也越来越高。因此，对三相电路进行深入分析和研究具有重要意义。背景报告目的和背景包括三相电压、电流的产生和特点，三相电路的基本连接方式（星形连接和三角形连接）等。三相电路的基本原理和特点三相电路的应用三相电路的性能分析三相电路的仿真与实验介绍三相电路在电力系统、电机控制、变压器等领域的应用情况。针对三相电路的稳定性、效率、功率因数等性能指标进行详细分析。通过仿真和实验手段验证三相电路的性能表现，为实际应用提供理论支持。报告范围02三相电路基本概念由三个频率相同、幅值相等、相位互差120的正弦交流电势组成的电源称为三相交流电源。由三相交流电源供电的电路称为三相交流电路，简称三相电路。在三相电路中，负载有星形和三角形两种接法，且这两种接法可以相互转换。三相电路定义123三相电源与负载之间连接方式有多种，包括三相三线制、三相四线制、三相五线制等。在三相电路中，各相电压和电流的幅值和频率相同，相位互差120，三相电压和电流之和为零。三相负载接成三角形时，负载的相电压等于三相电源的线电压。三相电路特点三相电路应用010203三相交流电是电能的一种输送形式，简称为三相电。三相交流电源，是由三个频率相同、振幅相等、相位依次互差120的交流电势组成的电源。三相交流电的用途很多，工业中大部分的交流用电设备，例如电动机，都采用三相交流电，也就是经常提到的三相四线制。而在日常生活中，多使用单相电源，也称为照明电。当采用照明电供电时，使用三相电其中的一相对用电设备供电，例如家用电器，而另外一根线是三相四线之中的第四根线，也就是其中的零线，该零线从三相电的中性点引出。03三相电路分析方法03对称分量法的优点能够简化电路分析过程，便于理解和计算。01对称分量法的基本原理将不对称的三相电路分解为三组对称分量，即正序、负序和零序分量。02对称分量法的应用适用于分析三相电路中的不对称故障，如单相接地、两相短路等。对称分量法以节点电压为未知量，列写KCL方程进行求解。节点电压法的基本原理适用于分析三相电路中的复杂网络，特别是包含多个电源和负载的电路。节点电压法的应用能够直观地反映电路中各节点的电压关系，便于分析和计算。节点电压法的优点节点电压法回路电流法的基本原理以回路电流为未知量，列写KVL方程进行求解。回路电流法的应用适用于分析三相电路中的简单网络，特别是包含较少电源和负载的电路。回路电流法的优点能够直接求解各支路的电流，便于理解和计算。同时，对于包含互感元件的电路，回路电流法具有更高的计算精度。回路电流法04三相电路功率及功率因数三相电路有功功率是指电路中电阻部分消耗的功率，可以通过电压和电流的有效值计算得出。有功功率三相电路无功功率是指电路中电感和电容部分所消耗的功率，可以通过电压和电流的有效值及相位差计算得出。无功功率三相电路视在功率是指电路中总电压和总电流有效值的乘积，反映了电路的总容量。视在功率三相电路功率计算功率因数是有功功率与视在功率的比值，它反映了电路中有功功率所占的比例。功率因数是衡量电路能量利用效率的重要指标。功率因数越高，说明电路中有功功率所占比例越大，能量利用效率越高。功率因数概念及意义功率因数的意义功率因数定义合理选择电气设备选用高效率、低损耗的电气设备，可以降低电路中的无功损耗，提高功率因数。优化电路设计通过优化电路设计，如减少线路长度、降低线路阻抗等，可以降低电路中的无功损耗和有功损耗，从而提高功率因数。减小无功功率通过采用无功补偿装置，如并联电容器或串联电抗器，可以减小电路中的无功功率，从而提高功率因数。提高功率因数方法05三相电路中的谐波问题非线性负载如整流器、变频器等电力电子设备，其非线性特性会导致电流波形畸变，从而产生谐波。电网电压波动电网电压的波动和闪变也可能引发谐波问题。谐波产生原因及危害增加设备损耗谐波会增加电气设备的附加损耗，降低设备效率和使用寿命。干扰通信系统谐波会对通信信号产生干扰，影响通信质量。影响电能质量谐波会导致电压波形畸变，降低电能质量，影响用电设备的正常运行。谐波产生原因及危害010405060302检测方法基于傅里叶变换的谐波检测：通过傅里叶变换将时域信号转换为频域信号，从而识别出各次谐波分量。基于小波变换的谐波检测：利用小波变换的时频局部化特性，对信号进行多尺度分析，实现谐波的准确检测。治理方法主动治理：采用有源滤波器（APF）等主动治理设备，通过向电网注入与谐波相反的电流，实现谐波的抵消和抑制。被动治理：采用无源滤波器（PF）等被动治理设备，通过改变电路结构或参数，降低谐波对电网的影响。谐波检测与治理方法采用高功率因数设备加强电网建设与管理合理配置滤波器加强用户侧管理谐波抑制措施选用功率因数较高的电气设备，减少非线性负载产生的谐波。根据实际需求合理配置滤波器类型和参数，实现谐波的有效抑制。提高电网的供电质量和稳定性，减少电网电压波动对谐波的影响。引导用户合理用电，避免大量非线性负载同时投入运行，降低谐波产生的风险。06三相电路故障分析与处理电源故障由于电源线路短路、开路或电源电压不稳定等原因导致三相电路故障。负载故障负载过重、负载短路或负载开路等原因引起的三相电路故障。元器件故障电路中的元器件如电阻、电容、电感等损坏或参数变化导致的故障。接线故障电路中接线端子松动、接触不良或接线错误等引起的故障。常见故障类型及原因测量法使用万用表等测量工具对电路中的电压、电流、电阻等参数进行测量，通过对比分析确定故障位置。逐步排查法按照电路的工作原理和信号流程，逐步排查电路中的各个部分，最终确定故障所在位置。替换法将怀疑有故障的元器件替换为正常元器件，观察电路是否正常工作，以确定故障点。观察法通过观察电路中的指示灯、保险丝等元器件的状态，判断电路是否存在故障。故障诊断方法检查电源线路是否短路、开路或电源电压是否稳定，修复或更换损坏的电源线路或元器件。电源故障处理减轻负载、修复负载短路或开路部分，确保负载正常工作。负载故障处理更换损坏的元器件，调整参数变化的元器件，确保电路正常工作。元器件故障处理检查接线端子是否松动、接触不良或接线错误，重新紧固接线端子、更正接线错误，确保电路连接可靠。接线故障处理故障处理措施07总结与展望本次三相电路分析报告详细阐述了三相电路的基本原理、分析方法以及实际应用。通过理论分析和实验验证，报告展示了三相电路在电力系统中的重要性和广泛应用。通过对三相电路中的常见故障和问题进行深入剖析，报告提出了相应的解决方案和预防措施，有助于提高电力系统的稳定性和可靠性。报告重点介绍了三相电路中的电压、电流、功率等关键参数的计算方法和测量技术，为工程师和技术人员提供了实用的参考和指导。本次分析报告总结随着新能源技术的不断发展和应用，三相电路在分布式发电、微电网等领域的应用将越来越广泛。未来三相电路的设计和分析将更加注重环保、高效和智能化。未来三相电路的研究将更加注重与其他学科的交叉融合，如计算机科学、控制理论、人工智能等。这些学科的发展将为三相电路的分析和设计提供新的思路和方法。随着智能电网和物联网技术的不断发展，三相电路的监测和诊断将更加智能化和远程化。未来可以通过互联网实现对三相电路的实时监测和远程控制，提高电力系统的运维效率和安全性。随着电力电子技术的不断进步，三相电路的控制和调节将更加精确和灵活。例如，采用先进的PWM控制技术可以实现三相电压和电流的精确控制，提高电力系统的动态性能和稳定性。未来发展趋势预测THANKS感谢观看
