电磁兼容检测报告.pptx

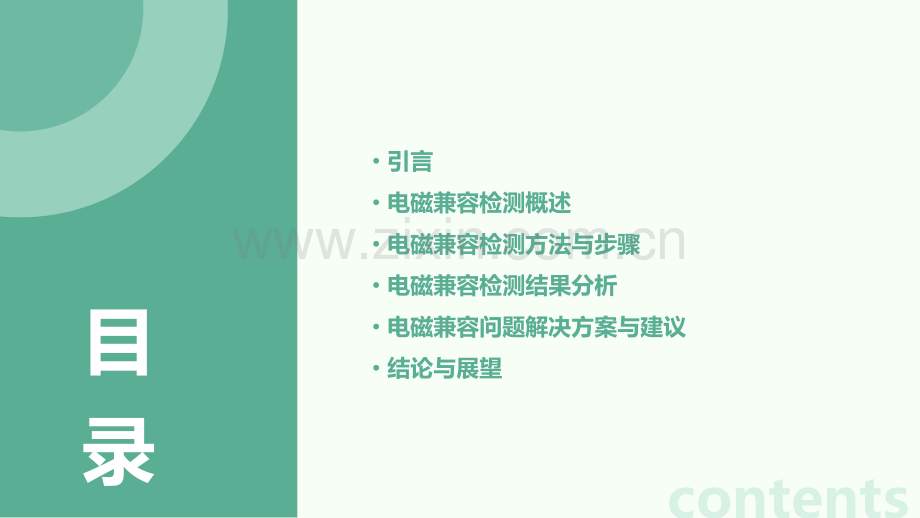

电磁兼容检测报告引言电磁兼容检测概述电磁兼容检测方法与步骤电磁兼容检测结果分析电磁兼容问题解决方案与建议结论与展望contents目录01引言本报告旨在提供关于电磁兼容检测结果的详细分析和解释，以帮助相关方了解产品的电磁兼容性能，并为进一步的产品优化或认证提供依据。报告目的随着电子技术的快速发展，电磁兼容问题日益突出。电磁兼容检测是评估电子产品在电磁环境中的性能表现的重要手段，对于确保产品的可靠性、安全性和市场准入具有重要意义。报告背景报告目的和背景电磁兼容检测可以确保产品在复杂的电磁环境中正常工作，避免因电磁干扰或辐射导致性能下降或故障。保障产品性能通过电磁兼容检测，可以发现并解决产品潜在的电磁兼容问题，从而提高产品的稳定性和可靠性。提高产品质量许多国家和地区都制定了关于电磁兼容的法规和标准，电磁兼容检测是产品进入市场前必须通过的认证环节之一。符合法规要求电磁兼容检测可以确保产品不会对用户或其他设备造成电磁干扰或危害，从而保护消费者的权益和安全。保护消费者权益电磁兼容检测的意义02电磁兼容检测概述电磁兼容（EMC）检测指对电子、电气设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力进行的检测。检测目的确保电子、电气设备或系统在预定的电磁环境中，能够按照设计要求正常工作，同时不对其他设备或系统产生无法承受的电磁干扰。电磁兼容检测的定义电磁波传播电磁波是电磁场的一种表现形式，电磁兼容检测涉及对电磁波传播特性的研究。设备或系统的电磁特性不同设备或系统具有不同的电磁特性，电磁兼容检测需要了解并分析这些特性。电磁场理论电磁兼容检测基于电磁场理论，研究电场和磁场的相互作用及影响。电磁兼容检测的原理123国际电工委员会（IEC）和国际标准化组织（ISO）等制定的电磁兼容相关标准。国际标准各国根据自身情况制定的电磁兼容国家标准，如中国的GB系列标准。国家标准各国政府颁布的电磁兼容相关法规，规定电子、电气设备或系统必须符合的电磁兼容要求。法规要求电磁兼容检测的标准和法规03电磁兼容检测方法与步骤ABCD电磁兼容检测的方法辐射发射检测通过测量设备在正常工作状态下向外辐射的电磁波强度，评估其是否符合相关标准。静电放电抗扰度检测模拟人体或物体带静电后对设备放电的情况，检验设备的静电放电抗扰能力。传导发射检测测量设备通过电源线或信号线传导的电磁干扰，以确定其是否会对其他设备造成影响。电快速瞬变脉冲群抗扰度检测模拟电网中开关瞬变引起的脉冲群干扰，检验设备的抗扰能力。确定检测标准和项目根据设备所属类别和用途，确定适用的电磁兼容标准和需要检测的项目。准备检测设备和场地选择适当的检测设备和场地，确保测试环境的准确性和可重复性。设备配置和安装按照检测要求配置和安装被测设备，包括电源、信号源、负载等。进行预测试在正式测试前进行预测试，检查测试系统是否正常工作，确保测试的准确性。正式测试按照检测标准进行测试，记录测试数据并进行分析。结果评估与报告根据测试结果评估设备的电磁兼容性，并编写检测报告。电磁兼容检测的步骤010204电磁兼容检测中需要注意的问题测试环境和场地应符合相关标准，以减少外部干扰对测试结果的影响。被测设备应处于正常工作状态，且配置和安装应符合实际使用情况。测试过程中应注意安全，避免发生电击、短路等危险情况。对于不合格的测试项目，应进行详细分析和改进，以提高设备的电磁兼容性。0304电磁兼容检测结果分析产品在各个频段的辐射发射水平，包括电场强度、磁场强度等参数。辐射发射产品在电源线、信号线等路径上的传导发射水平，以电压或电流的形式表现。传导发射产品在静电放电环境下的工作稳定性，以及静电放电对产品性能的影响。静电放电抗扰度产品在电快速瞬变脉冲群干扰下的工作稳定性，以及这种干扰对产品性能的影响。电快速瞬变脉冲群抗扰度检测结果汇总检测结果分析辐射发射分析根据检测结果，分析产品的辐射发射是否符合相关标准或法规的要求，以及可能存在的超标情况。传导发射分析分析产品在电源线、信号线等路径上的传导发射是否符合相关标准或法规的要求，以及可能存在的超标情况。静电放电抗扰度分析根据检测结果，评估产品在静电放电环境下的工作稳定性，以及静电放电对产品性能的影响程度。电快速瞬变脉冲群抗扰度分析评估产品在电快速瞬变脉冲群干扰下的工作稳定性，以及这种干扰对产品性能的影响程度。辐射发射标准对比将产品的辐射发射水平与相关标准或法规的限值进行对比，判断产品是否满足标准要求。将产品的传导发射水平与相关标准或法规的限值进行对比，判断产品是否满足标准要求。将产品的静电放电抗扰度与相关标准或法规的要求进行对比，评估产品的合规性。将产品的电快速瞬变脉冲群抗扰度与相关标准或法规的要求进行对比，评估产品的合规性。传导发射标准对比静电放电抗扰度标准对比电快速瞬变脉冲群抗扰度标准对比检测结果与标准的对比05电磁兼容问题解决方案与建议03电磁敏感度问题对于电磁敏感度较高的产品，可以通过改进电路布局、提高元器件性能、采用抗干扰技术等方式来提高其抗干扰能力。01电磁干扰问题对于检测到的电磁干扰问题，可以通过优化电路设计、采用滤波技术、增加屏蔽措施等方法来解决。02电磁辐射超标如果产品的电磁辐射超标，可以采取降低工作频率、减小发射功率、增加吸收材料等措施来降低辐射水平。针对检测结果的解决方案在产品设计的初期阶段，应充分考虑电磁兼容性的要求，合理进行电路设计和布局，避免后期出现难以解决的问题。设计阶段考虑电磁兼容性在产品设计过程中，可以借鉴和采用成熟的电磁兼容技术和经验，如合理的接地设计、滤波电路设计等，以提高产品的电磁兼容性。采用成熟的电磁兼容技术在产品开发和生产过程中，应加强对电磁兼容性的测试和验证工作，确保产品在实际使用中的稳定性和可靠性。加强电磁兼容测试与验证提高电磁兼容性的建议智能化检测技术01随着人工智能技术的发展，未来电磁兼容检测将更加智能化，能够实现自动检测、数据分析和故障诊断等功能。高精度测量技术02为了提高电磁兼容检测的准确性和可靠性，未来将会采用更高精度的测量技术和设备，如高精度频谱分析仪、场强测量仪等。多功能集成化检测设备03为了满足不同产品的电磁兼容检测需求，未来检测设备将向多功能集成化方向发展，能够同时完成多项检测任务，提高检测效率。未来电磁兼容检测的发展趋势06结论与展望检测目的本次电磁兼容检测旨在对电子设备的电磁辐射和抗干扰能力进行评估，以确保其符合相关标准和法规的要求。检测范围本次检测涵盖了电子设备的辐射发射、传导发射、静电放电抗扰度、电快速瞬变脉冲群抗扰度等多个方面。检测结果经过严格的测试和分析，被测设备在各项电磁兼容指标上均表现良好，符合相关标准和法规的要求。本次电磁兼容检测报告的总结对未来电磁兼容检测的展望技术创新随着电子技术的不断发展，电磁兼容检测技术也将不断创新和完善，提高检测效率和准确性。环保要求随着全球对环境保护的重视日益加深，未来的电磁兼容检测将更加注重电子设备的环保性能，推动绿色电子技术的发展。标准更新随着国际电磁兼容标准的不断更新和升级，未来的电磁兼容检测将更加严格和细致，对电子设备的电磁兼容性提出更高要求。智能化发展随着人工智能、大数据等技术的不断发展，未来的电磁兼容检测将实现智能化、自动化，提高检测效率和准确性，降低人力成本。THANKS感谢观看
