光伏芯片失效分析报告.pptx

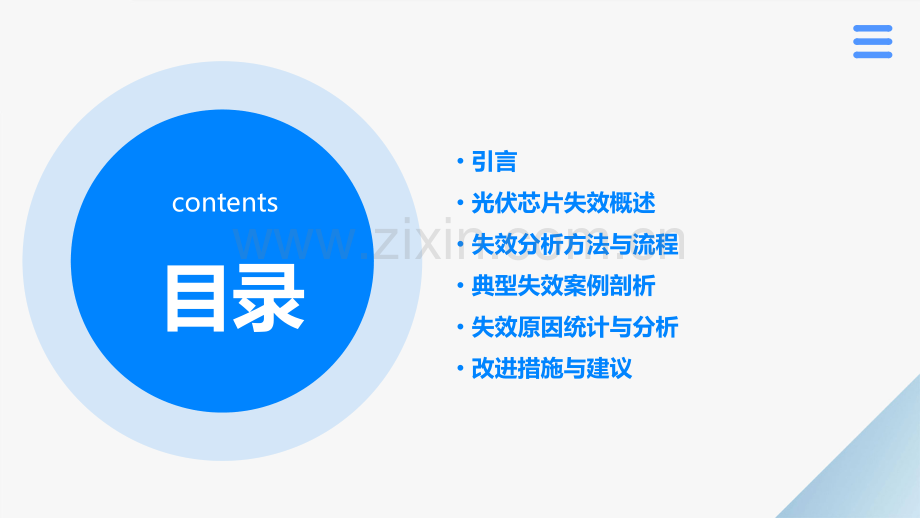

光伏芯片失效分析光伏芯片失效分析报报告告目录contents引言光伏芯片失效概述失效分析方法与流程典型失效案例剖析失效原因统计与分析改进措施与建议引言引言01目的本报告旨在分析光伏芯片失效的原因，提出相应的改进措施，以提高光伏芯片的可靠性和稳定性，促进光伏行业的可持续发展。背景随着光伏市场的不断扩大和技术的不断进步，光伏芯片作为光伏发电系统的核心部件，其质量和性能对整个系统的发电效率和寿命具有重要影响。然而，在实际应用中，光伏芯片可能会出现各种失效问题，如裂纹、断裂、性能衰减等，严重影响了光伏发电系统的运行稳定性和经济效益。因此，对光伏芯片失效原因进行深入分析，提出有效的改进措施，对于提高光伏发电系统的整体性能具有重要意义。报告目的和背景本报告以光伏芯片为研究对象，重点分析其失效原因和改进措施。报告首先介绍了光伏芯片的基本结构和工作原理，然后详细分析了光伏芯片失效的主要类型和原因，包括材料缺陷、工艺问题、环境因素等。接着，报告提出了针对光伏芯片失效问题的改进措施和建议，包括优化材料选择、改进工艺流程、加强环境适应性设计等。最后，报告总结了研究成果和展望未来发展。本报告采用了文献综述、实验分析、数值模拟等多种研究方法，对光伏芯片失效原因进行了深入探究。同时，结合实际应用案例，对改进措施的有效性进行了验证和评估。研究对象研究内容研究方法报告范围光伏芯片失效概述光伏芯片失效概述02光伏芯片失效是指芯片在正常工作条件下，无法达到预期的性能指标或完全丧失功能。失效定义根据失效的表现形式和影响程度，光伏芯片失效可分为性能失效、开路失效、短路失效和破坏性失效等。失效分类失效定义及分类材料缺陷工艺问题环境因素设计问题失效原因分析原材料中的杂质、缺陷或不均匀性可能导致芯片性能下降或失效。温度、湿度、紫外线辐射等环境因素可能对芯片造成损伤，导致性能下降或失效。生产过程中，如沉积、刻蚀、清洗等工艺环节出现问题，均可能引入缺陷，导致芯片失效。芯片设计不合理或存在缺陷，可能导致电流电压异常、热失控等问题，进而引发失效。性能下降光伏芯片失效可能导致输出功率降低、转换效率下降，影响光伏系统的整体性能。安全隐患某些类型的芯片失效可能导致局部过热、电弧放电等现象，存在火灾等安全隐患。经济损失光伏芯片失效可能导致设备损坏、维修成本增加、发电量减少等，造成经济损失。环境影响失效的光伏芯片可能成为电子垃圾，对环境造成污染。影响与后果失效分析方法与流失效分析方法与流程程03检查芯片表面是否有划痕、裂纹、污染等损伤。芯片表面损伤检查封装完整性检查引线键合检查检查芯片封装是否完整，有无破损、开裂等现象。检查芯片引线与基板键合是否良好，有无脱落、断裂等现象。030201外观检查测试芯片的电流-电压特性，判断是否正常。I-V特性测试测试芯片在不同光照条件下的功率输出，判断是否符合规格要求。功率输出测试测试芯片的电容和电感参数，判断是否正常。电容和电感测试电性能测试03热循环测试对芯片进行热循环测试，模拟实际工作环境中的温度变化，观察芯片性能变化。01热阻测试测试芯片的热阻，判断散热性能是否良好。02热成像分析利用红外热像仪对芯片进行热成像分析，找出热点和异常温升区域。热分析对芯片材料进行成分分析，判断是否有杂质或污染。成分分析观察芯片表面是否有腐蚀现象，分析腐蚀原因。腐蚀分析利用化学试剂对芯片进行测试，判断是否有化学反应导致失效。化学试剂测试化学分析失效模式识别失效机理分析失效责任判断改进措施提出失效定位与确认01020304根据前面各项测试的结果，识别出芯片的失效模式。对失效模式进行深入分析，找出导致失效的根本原因。根据失效机理分析，判断失效是由于设计、工艺、材料还是使用不当等原因造成的。针对失效原因提出改进措施，防止类似失效再次发生。典型失效案例剖析典型失效案例剖析04失效现象描述：电极从光伏芯片表面脱落，导致电流无法正常导出，芯片失效。案例一：电极脱落原因分析电极材料选择不当，与芯片表面的粘附力不足；电极制作工艺不合理，如温度、时间等参数控制不当；案例一：电极脱落芯片表面污染或氧化，影响电极粘附效果。案例一：电极脱落案例一：电极脱落预防措施严格控制电极制作工艺参数；优化电极材料选择，提高粘附力；加强芯片表面清洗和处理，确保无污染和氧化。失效现象描述：光伏芯片表面出现裂纹，并逐渐扩展，导致芯片性能下降或失效。案例二：裂纹扩展03外部环境因素如温度、湿度、机械应力等导致裂纹产生和扩展；01原因分析02芯片材料本身存在缺陷或应力集中；案例二：裂纹扩展案例二：裂纹扩展制作过程中工艺参数控制不当，引入应力或缺陷。02030401案例二：裂纹扩展预防措施加强芯片材料质量控制，减少缺陷和应力集中；优化芯片设计和制作工艺，降低应力引入；控制外部环境因素，避免对芯片产生不良影响。案例三：材料劣化案例三：材料劣化01原因分析02材料本身老化或退化；外部环境因素如紫外线、高温、湿度等加速材料劣化；03制作过程中引入的杂质或缺陷导致材料性能下降。案例三：材料劣化案例三：材料劣化选择高性能、稳定性好的光伏芯片材料；加强制作过程中的质量控制和杂质控制。预防措施控制外部环境因素，减缓材料劣化速度；失效现象描述：光伏芯片的封装结构出现问题，如封装材料开裂、脱落或进水等。案例四：封装失效123原因分析封装材料选择不当，与芯片或电极材料不兼容；封装工艺不合理或参数控制不当；案例四：封装失效外部环境因素如温度、湿度、紫外线等导致封装材料老化或开裂。案例四：封装失效选择与芯片和电极材料兼容的封装材料；预防措施优化封装工艺和参数控制；控制外部环境因素，避免对封装结构产生不良影响。01020304案例四：封装失效失效原因失效原因统计统计与分与分析析05电气失效电气失效是光伏芯片失效的主要原因之一，占比达到40%。电气失效通常表现为开路、短路、漏电等，可能由材料缺陷、工艺问题或外部应力引起。机械失效占比25%，主要是由于物理损伤、振动或冲击导致的芯片破裂、断裂或连接失效。热失效占比20%，通常由于芯片过热引起，可能是散热设计不足、环境温度过高或热应力造成的。化学失效占比10%，涉及芯片材料的化学变化，如腐蚀、氧化或污染等。其他不常见的失效原因占比5%，可能包括辐射损伤、不正确的安装或使用等。机械失效化学失效其他失效热失效不同类型失效原因占比批次A批次A的主要失效原因是电气失效，占比高达50%，可能与该批次材料的纯度或工艺控制有关。批次B批次B中机械失效占比较高，达到35%，可能与该批次的物理处理或运输过程中的振动有关。批次C批次C的热失效较为突出，占比28%，可能与散热设计不足或环境温度控制不当有关。不同批次产品失效原因对比户外环境在户外环境下，光伏芯片主要受到紫外线、温度波动、湿度和沙尘等环境因素的影响，导致电气性能下降、材料老化和机械损伤。室内环境室内环境下的光伏芯片失效原因相对较少，但仍需注意温度、湿度和化学物质对芯片性能的影响。此外，不正确的安装或维护也可能导致失效。特殊环境在特殊环境下（如高温、高湿、腐蚀性环境等），光伏芯片的失效风险显著增加。例如，高温环境会加速材料老化和电气性能下降，腐蚀性环境可能导致芯片表面的化学变化和电气连接失效。不同使用环境下失效原因差异改改进进措施与建措施与建议议06优化生产工艺流程引入先进的生产设备和技术，提高生产自动化和智能化水平，减少人为因素对产品质量的影响。优化生产流程，合理安排生产计划和工序，确保生产过程中的温度、湿度、洁净度等环境参数符合要求。加强生产过程中的质量监控和数据分析，及时发现并解决问题，持续改进生产工艺。加强原材料质量控制01严格筛选原材料供应商，确保其具有良好的信誉和稳定的供货能力，从源头上保证产品质量。02对原材料进行严格的入库检验和定期抽检，确保原材料符合相关标准和要求。03建立完善的原材料追溯体系，实现原材料来源、质量状况等信息的可追溯性。010203加强产品设计研发能力，不断优化产品结构和性能，提高产品的可靠性和稳定性。引入先进的封装技术和材料，提高产品的封装质量和耐候性能，确保产品在恶劣环境下能够正常工作。加强与下游客户的沟通和协作，了解客户需求和反馈，不断优化产品设计和封装方案。提高产品设计和封装水平引入先进的检测设备和技术，提高检测的准确性和效率，确保产品质量符合相关标准和要求。建立完善的质量评估体系，定期对产品质量进行全面评估和分析，及时发现并解决问题。加强与第三方认证机构的合作和交流，积极参与相关标准和规范的制定和修订工作，提升企业在行业内的地位和影响力。完善检测手段和评估体系THANKS.
