APM3D料位计.ppt

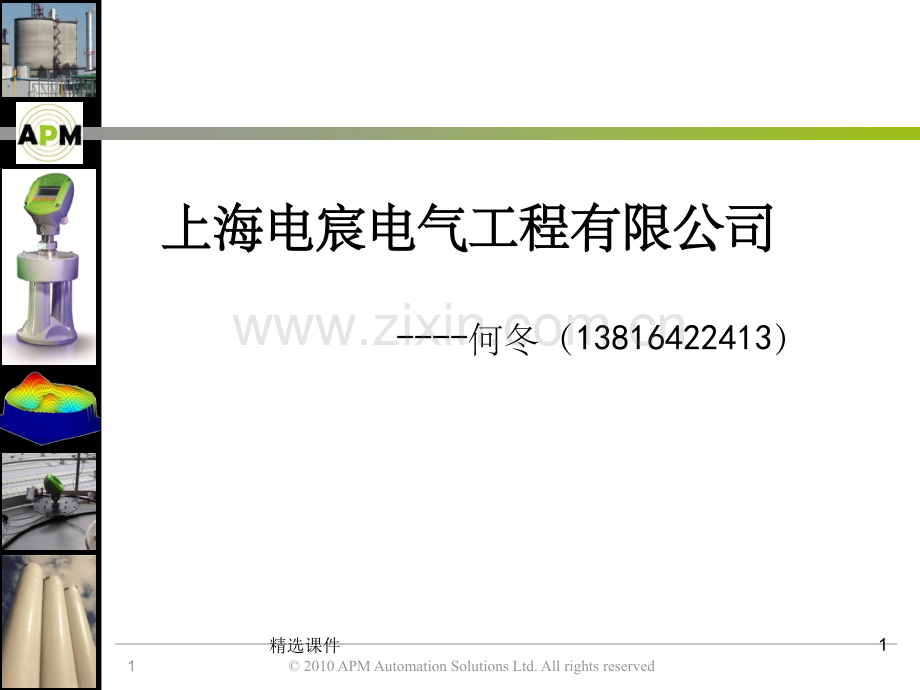

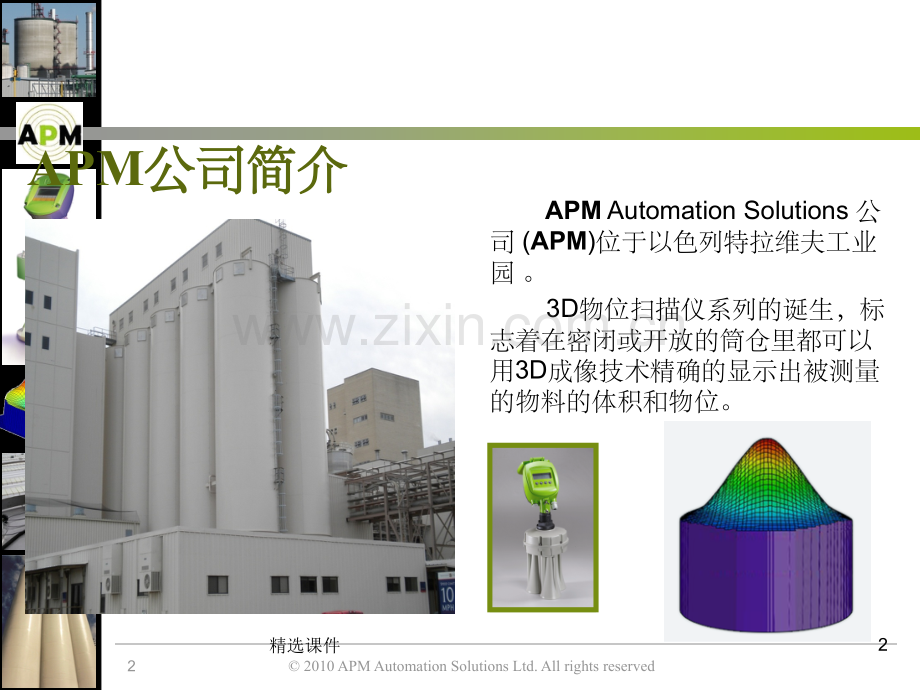

2010 APM Automation Solutions Ltd.All rights reserved1 上海电宸电气工程有限公司上海电宸电气工程有限公司 -何冬（13816422413）1精选课件 2010 APM Automation Solutions Ltd.All rights reserved2 APM公司简介公司简介 APM Automation Solutions 公司(APM)位于以色列特拉维夫工业园。3D物位扫描仪系列的诞生，标志着在密闭或开放的筒仓里都可以用3D成像技术精确的显示出被测量的物料的体积和物位。2精选课件 2010 APM Automation Solutions Ltd.All rights reserved3 究竟哪一个是实际的物位究竟哪一个是实际的物位？3精选课件 2010 APM Automation Solutions Ltd.All rights reserved4 单点测量的缺陷单点测量的缺陷单点测量技术：单点测量技术：雷达，重锤，激光，超声波等。雷达，重锤，激光，超声波等。原因：原因：1.料位计安装位置不同2.凹凸不平高低起伏的表面。缺陷：缺陷：测量的料位和实际料位就会有很大的偏差偏差，可能导致很多安全问题安全问题。4精选课件 2010 APM Automation Solutions Ltd.All rights reserved5 测量原理:l组成：液晶显示组成：液晶显示+三个发射天线三个发射天线l信号：信号：3-10KHz的低频脉冲的低频脉冲l原理：三个天线传输低频脉冲，数千个点的脉冲对对料料面面进进行行扫扫描描，并接收物料所返回的脉冲回声，通过仪表电子电路和计时器的精确计时，精确测量每个回声的时间/距离，测出的物位的高低、体积和质量。l结结果果：最最高高/低低料料位位，平平均均料料位位、体积、重量。体积、重量。l3D成像成像 5精选课件 2010 APM Automation Solutions Ltd.All rights reserved6 高精度的体积、物位测量目前世界上所有物位计都只是单纯的对物位进行测量。APM 3D料位计的出现解决了体积这个难题。检测精度：检测精度：测量体积精度3的精度3%。l精确的体积测量精确的体积测量l生成库存报告生成库存报告l实时的库存控制实时的库存控制6精选课件 2010 APM Automation Solutions Ltd.All rights reserved7 独特的粉尘穿透技术独特的粉尘穿透技术独特的粉尘穿透技术是3D扫描仪的重要特点之一，低频脉冲（3-10KHZ），信号损减小；对于高浓度的粉尘有很好的穿透能力。水泥、石灰、煤灰等高粉尘的物位测量有重要技术突破技术突破。7精选课件 2010 APM Automation Solutions Ltd.All rights reserved8 该图标表示的是在粉尘或湿度的空气中随着频率的变化信号的衰减程度。其中横坐标表示工作频率，纵坐标表示信号衰减。在3-4KHz时信号只损减2-3dB（3D料位计）料位计）在10-15Khz信号衰减在40-60dB（超声波、雷达）8精选课件 2010 APM Automation Solutions Ltd.All rights reserved9 独特的自清洁功能高科技材料膜片高科技材料膜片l隔离隔离，防止粉尘进入天线及传感器内部；l低频脉冲信号引起膜片震动膜片震动，将少量的吸附粉尘震动掉。l自清洁，免维护自清洁，免维护l信号稳定。信号稳定。普通超声波、雷达：普通超声波、雷达：没有自洁功能，介质堵塞天线口，丧失测量能力，需维护。9精选课件 2010 APM Automation Solutions Ltd.All rights reserved10 真正的可视化技术10精选课件 2010 APM Automation Solutions Ltd.All rights reserved11 管理系统画面-大信息量11精选课件 2010 APM Automation Solutions Ltd.All rights reserved12 填出料的填出料的3D3D成像演示成像演示12精选课件 2010 APM Automation Solutions Ltd.All rights reserved13 填出料的3D成像演示13精选课件 2010 APM Automation Solutions Ltd.All rights reserved14 31006257615232110123310062518342124905433100625125431131006252012134201213214精选课件 2010 APM Automation Solutions Ltd.All rights reserved15 Sort by:.Desktop3DLevelManager 2.9.890.lnk310062515精选课件 2010 APM Automation Solutions Ltd.All rights reserved16 对粘附在仓壁的物料的测量对于粘附粘附在仓壁上的物料测量一直是困扰用户的一大难题难题，普通物位计无法测量、显示的数值是空料仓，但实际仍有料粘附在仓壁。3D扫描仪可以对仓内粘附的剩余物料进行扫描成像扫描成像，通过电脑直观的反映出来。16精选课件 2010 APM Automation Solutions Ltd.All rights reserved17 产品介绍产品介绍3D扫描仪共五种系列：系列系列RL2000SMMVMVL精度精度15mm15mm15mm15mm15mm测量范围测量范围70m70m70m70m70m发射角度发射角度1530707070适用容器适用容器4m15m15m15m或开放料仓或开放料仓平均料位平均料位有有有有有有有有有有最高最高/低料位低料位-有有有有有有体积检测体积检测-有有有有有有重量计算重量计算-有有有有3D3D成像成像-有有有有17精选课件 2010 APM Automation Solutions Ltd.All rights reserved18 3D扫描仪扫描仪 MV型型采用70 的波束角发射脉冲能够覆盖更加广阔的物料表面。测量：最大/小料位、平均料位、平均体积、重量、，而且可以测量。采用低频（3-10KHZ）测量，具有更好的粉尘穿透能力。适用于料仓直径小于小于15m的料仓3D成像成像。产品介绍4 -MV系列18精选课件 2010 APM Automation Solutions Ltd.All rights reserved19 3D扫描仪扫描仪MVL型型MVL型系统是采用两个或两个以上的MV型和一个controller控制器共同组合而成的一个系统，该系统可以对大直径料仓，开放仓进行测量，controller控制器的功能就是对从各个3D扫描仪采集的信号进行采集处理分析，然后将所有信号整合为统一的一个完整的信号送到PLC或DCS最终提供用户，方便用户的监控控制。产品介绍4 -MVL型扫描仪应用指标19精选课件 2010 APM Automation Solutions Ltd.All rights reserved20 3D扫描仪的连接方式20精选课件 2010 APM Automation Solutions Ltd.All rights reserved21 多个扫描仪连接的连接方式 多个扫描的连接方式是适用于多个扫描仪的连接，在安装时应当注意：扫描仪之间是并联连接，也就是说一台RS485的正负极必须同另一台RS485的正负极一一对应。RS485的电缆线应当是绝缘双绞线且要接地。对于多个扫描仪的连接方式，在连接的始末两端应当接入两个120的电阻。21精选课件 2010 APM Automation Solutions Ltd.All rights reserved22 通过TCP/IP连接这种连接方式通过COM服务器进行连接，扫描仪和COM服务器之间通过RS485连接，COM服务器和电脑之间通过网络连接，值得注意的是在RS485出要并联一个120 的电阻。22精选课件 2010 APM Automation Solutions Ltd.All rights reserved23 GSM Modem同Linkpro的连接在这种连接方式是通过远程控制，GSM Modem是同电脑直接连接，而Linkpro是同3D扫描仪连接。23精选课件 2010 APM Automation Solutions Ltd.All rights reserved24 广泛的应用市场3D扫描仪采用先进的技术，能够精确的测量各种类型，形状和大小的储仓和露天仓库中存放的散装固体和粉末，其独特的应用特点保证了它可以应用于各个行业，因此具有广阔的应用市场。食品加工业谷物种子和饲料水泥及混凝料钢铁电力煤，粉煤灰纸浆和造纸石油化工采矿冶金有色冶炼谷物，种子和饲料化工加工生物能源塑料生产24精选课件 2010 APM Automation Solutions Ltd.All rights reserved25 25精选课件 2010 APM Automation Solutions Ltd.All rights reserved26 安装场所26精选课件 2010 APM Automation Solutions Ltd.All rights reserved28 不同场合应用示例:食品行业Multi 3DLevelScanners+3DLinkPro 一个料仓用2个3D扫描仪+3D连接器28精选课件 2010 APM Automation Solutions Ltd.All rights reserved29 Typical applications:Flour不同场合应用示例:面粉3DLevelScanner covered with flour3D扫描仪被面粉覆盖29精选课件 2010 APM Automation Solutions Ltd.All rights reserved30 Typical applications不同场合应用示例Any silo,any shape 任何料仓，任何形状30精选课件 2010 APM Automation Solutions Ltd.All rights reserved31 Typical applications不同场合应用示例Open Bin:2 x 3DLevelScanners开放式仓库-2个3D扫描仪 31精选课件 2010 APM Automation Solutions Ltd.All rights reserved32 Typical applications不同场合应用示例Warehouse仓库32精选课件 2010 APM Automation Solutions Ltd.All rights reserved33 Typical application:Power plant不同场合应用示例:电厂China 中国 England 英国 33精选课件 2010 APM Automation Solutions Ltd.All rights reserved34 3D安装实例34精选课件 2010 APM Automation Solutions Ltd.All rights reserved35 琉璃河水泥厂安装现场-生料仓35精选课件 2010 APM Automation Solutions Ltd.All rights reserved36 36精选课件 2010 APM Automation Solutions Ltd.All rights reserved37 37精选课件 2010 APM Automation Solutions Ltd.All rights reserved38 38精选课件 2010 APM Automation Solutions Ltd.All rights reserved39 39精选课件 2010 APM Automation Solutions Ltd.All rights reserved40 40精选课件 2010 APM Automation Solutions Ltd.All rights reserved41 内蒙神华电厂安装现场41精选课件 2010 APM Automation Solutions Ltd.All rights reserved42 42精选课件 2010 APM Automation Solutions Ltd.All rights reserved43 陕西尧柏水泥厂安装现场43精选课件 2010 APM Automation Solutions Ltd.All rights reserved44 靖远电厂：技改原因：石粉石灰仓：粉尘很大，使雷达重锤技术不好。问题描述：无安装型号：JD3D-S安装台数：3台问题根源：无解决办法：无最后结果：从安装到现在，试用运行良好，客户非常满意。44精选课件 2010 APM Automation Solutions Ltd.All rights reserved45 应用案例45精选课件 2010 APM Automation Solutions Ltd.All rights reserved46 应用案例46精选课件 2010 APM Automation Solutions Ltd.All rights reserved47 应用案例47精选课件 2010 APM Automation Solutions Ltd.All rights reserved48 应用案例48精选课件 2010 APM Automation Solutions Ltd.All rights reserved49 应用案例49精选课件 2010 APM Automation Solutions Ltd.All rights reserved50 应用案例50精选课件 2010 APM Automation Solutions Ltd.All rights reserved51 应用案例51精选课件 2010 APM Automation Solutions Ltd.All rights reserved52 应用案例52精选课件 2010 APM Automation Solutions Ltd.All rights reserved53 应用案例53精选课件 2010 APM Automation Solutions Ltd.All rights reserved54 应用案例54精选课件 2010 APM Automation Solutions Ltd.All rights reserved55 应用案例55精选课件 2010 APM Automation Solutions Ltd.All rights reserved56 应用案例56精选课件 2010 APM Automation Solutions Ltd.All rights reserved57 应用案例57精选课件 2010 APM Automation Solutions Ltd.All rights reserved58 应用案例58精选课件 2010 APM Automation Solutions Ltd.All rights reserved59 谢谢观看，欢迎提出谢谢观看，欢迎提出宝贵意见宝贵意见59精选课件
