《船体构件展开》.ppt

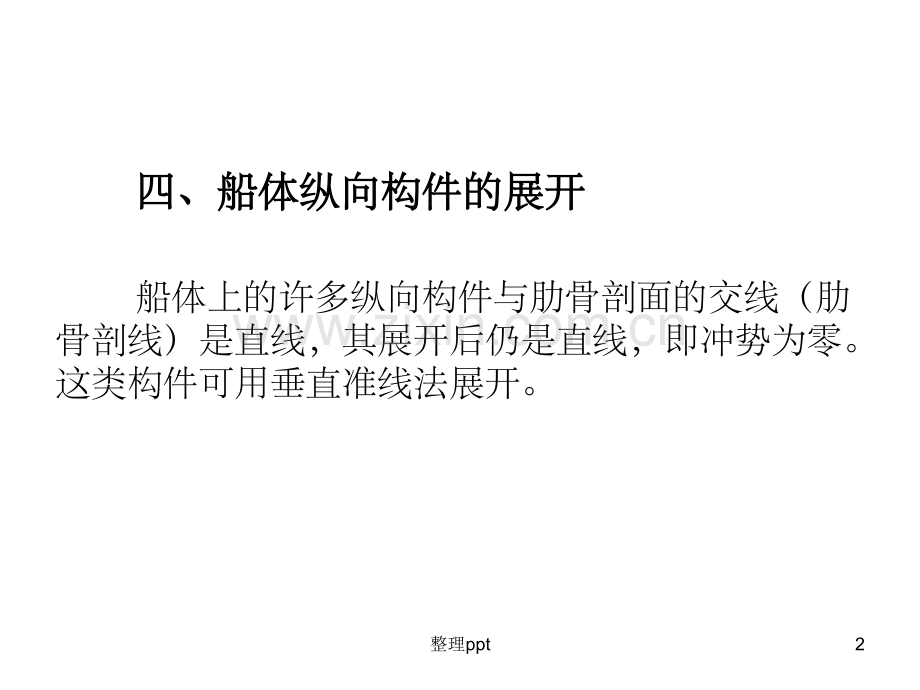

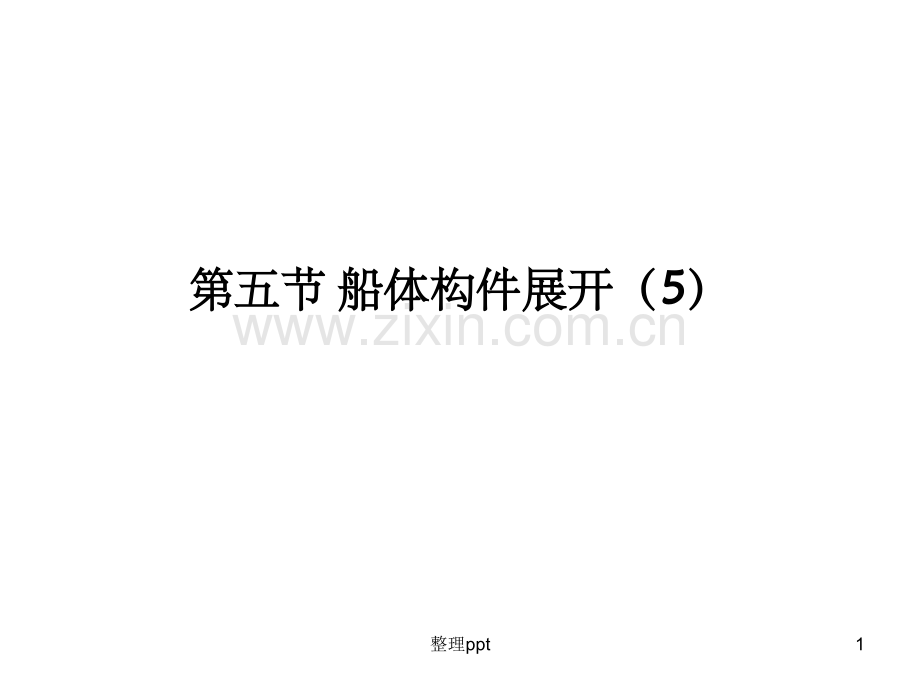

第五节第五节 船体构件展开（船体构件展开（5 5）1整理ppt四、船体纵向构件的展开四、船体纵向构件的展开船体上的许多纵向构件与肋骨剖面的交线（肋骨剖线）是直线，其展开后仍是直线，即冲势为零。这类构件可用垂直准线法展开。2整理ppt1 1、柱面型或平面型纵向构件的展开、柱面型或平面型纵向构件的展开 构件特点构件特点：肋骨剖线为相互平行的直线。展开方法展开方法：作垂直于各肋骨剖线的正断面，其交线在肋骨型线图上和展开图上均为垂直于肋骨剖线的直线。实例实例：上下口有斜升的旁底桁的展开 3整理ppt展开步骤：展开步骤：作垂直准线：在中间肋骨剖线的中点处作肋骨剖线的垂线使之贯穿所有的肋骨剖线；求准线实长；作展开图：作一直线，按伸长肋距标出各肋骨位置点得展开的准线；过各肋骨位置点作展开准线的垂线，用样条将准线至上、下口线的各肋骨剖线长转录到展开图相应的垂线上，得与上、下口线的各交点；分别光顺连接上、下口线各交点。4整理ppt2 2、扭曲状舷侧纵桁的展开、扭曲状舷侧纵桁的展开构件特点：肋骨剖线为互不平行的直线。展开方法：分段作垂直准线，分段展开。5整理ppt展开步骤展开步骤：分段作垂直准线1a、2b、3c、4d；求外口线、内口线和垂直准线的实长；作展开图：作三角形1a2和四边形1a21（有一直角，形状确定）的展开图得四边形1122的展开图；依次作其余各段纵桁的展开图；分别将外口线上的各点1、2、3、4、5和内口线上的各点1、2、3、4、5光顺连接。6整理ppt
