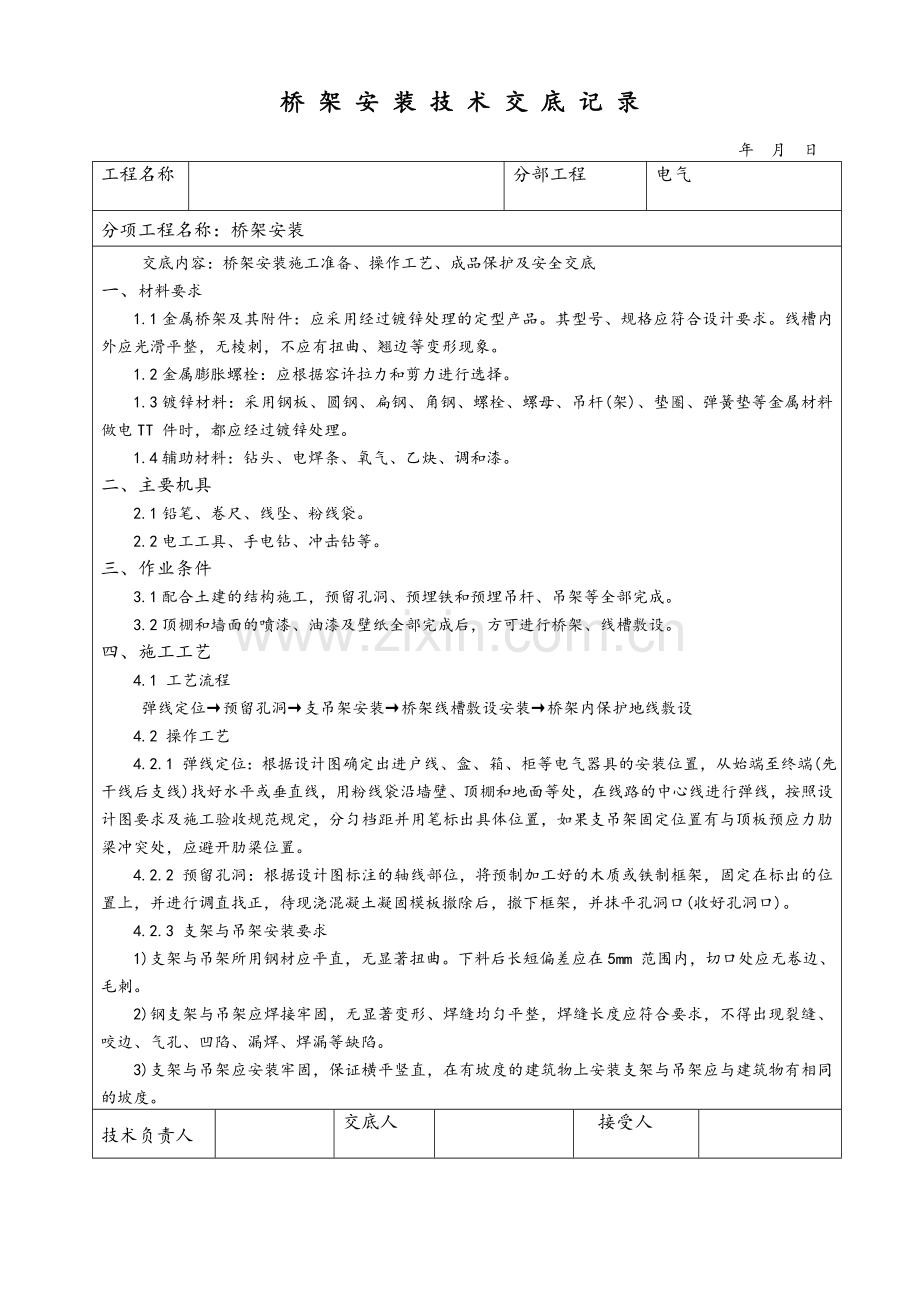

桥架安装技术交底记录.doc

桥 架 安 装 技 术 交 底 记 录 年 月 日工程名称分部工程电气分项工程名称：桥架安装交底内容：桥架安装施工准备、操作工艺、成品保护及安全交底一、材料要求1.1金属桥架及其附件：应采用经过镀锌处理的定型产品。其型号、规格应符合设计要求。线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。1.2金属膨胀螺栓：应根据容许拉力和剪力进行选择。1.3镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、吊杆(架)、垫圈、弹簧垫等金属材料做电TT 件时，都应经过镀锌处理。1.4辅助材料：钻头、电焊条、氧气、乙炔、调和漆。二、主要机具2.1铅笔、卷尺、线坠、粉线袋。2.2电工工具、手电钻、冲击钻等。三、作业条件3.1配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。3.2顶棚和墙面的喷漆、油漆及壁纸全部完成后，方可进行桥架、线槽敷设。四、施工工艺4.1 工艺流程 弹线定位预留孔洞支吊架安装桥架线槽敷设安装桥架内保护地线敷设 4.2 操作工艺4.2.1 弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端(先干线后支线)找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置，如果支吊架固定位置有与顶板预应力肋梁冲突处，应避开肋梁位置。4.2.2 预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口(收好孔洞口)。4.2.3 支架与吊架安装要求1)支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在5mm 范围内，切口处应无卷边、毛刺。2)钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂缝、咬边、气孔、凹陷、漏焊、焊漏等缺陷。3)支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同的坡度。技术负责人交底人接受人桥 架 安 装 技 术 交 底 记 录 年 月 日工程名称分部工程电气分项工程名称：桥架安装交底内容：桥架安装施工准备、操作工艺、成品保护及安全交底4)支架与吊架的规格一般不应小于扁铁30mm3mm；角钢25mm25mm3mm。5)万能吊具应采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。6)固定支点间距一般不应大于1.52m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm 以内应设置固定支持点。7)支架与吊架距离上层楼板不应小于150200mm；距地面高度不应低于100150mm。8)严禁用木砖固定支架与吊架。4.2.4 钢结构：可将支架或吊架直接焊在钢结构上的固定位置处。也可利用万能吊具进行安装。4.2.5 金属膨胀螺栓安装要求1)适用于C5 以上混凝土构件及实心砖墙上，不适用于空心砖墙。2)钻孔直径的误差不得超过+0.50.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清除干净。3)螺栓固定后，其头部偏斜值不应大于2mm。4)螺栓及套管的质量应符合产品的技术条件。4.2.6 金属膨胀螺栓安装方法：1)首先沿着墙壁或顶板根据设计图进行弹线定位，标出固定点的位置。2)根据支架或吊架承重的负荷，选择相应的金属膨胀螺栓及钻头，所选钻头的长度应大于套管长度。3)打孔的深度应以将套管全部埋入墙内或顶板内后，表面平齐为宜。4)应先清除干净打好的孔洞内的碎屑，然后再用木锤或垫上木块后，用铁锤将膨胀螺栓敲进洞内，以保证套管与建筑物表面平齐，螺栓端部外露，敲击时不得损伤螺栓的丝扣。5)埋好螺栓后可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。4.2.7 桥架线槽安装要求1)桥架线槽应平整，无扭曲变形，齐全，内壁无毛刺。2)桥架线槽的接口应平整，接缝处应紧密平直。槽盖装上后应平整，无翘角，出线口的位置正确。3)在吊顶内敷设时，如果吊顶无法上人时应留有检修孔。4)不允许将穿过墙壁的桥架线槽与墙上的孔洞一起抹死。5)桥架线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地。6)当桥架线槽的底板对地距离低于2.4m 时，桥架线槽本身和线槽盖板均必须加装保护地线。2.4m 以技术负责人交底人接受人桥 架 安 装 技 术 交 底 记 录 年 月 日工程名称 新建区国税局过渡办公用房及新建区地税局服务办公用房装修工程分部工程电气分项工程名称：桥架安装上的线槽盖板可不加保护地线。7)桥架线槽经过建筑物的变形缝(伸缩缝、沉降缝)时，线槽本身应断开，槽内用内连接板搭接，不许固定。保护地线和槽内导线均应留有补偿余量。8)敷设在竖井、吊顶、通道、夹层、设备层等处的桥架线槽应符合有关防火要求。4.2.8 桥架线槽敷设安装1)桥架线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐。2)桥架线槽进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。3)桥架线槽与盒、箱、柜等接茬处，进线和出线口均应用抱脚连接，并用螺丝紧固，末端应加装封堵。4)建筑物的表面如有坡度时，桥架线槽应随其变化坡度。待线槽全部敷设完毕后，应在配线之前进行调整检查。确认合格后再进行槽内配线。4.2.9吊装金属桥架线槽；万能性吊具一般应用在钢结构中，如工字钢、角钢、轻钢龙骨等结构，可预先将吊具、卡具、吊杆、吊装器组装成一整体，在标出的固定点位置处进行吊装，逐件的将吊装卡具压接在钢结构上，将顶丝拧牢。1)桥架线槽直线段组装时，应先做干线，再做分支线，将吊装器与线槽用蝶形夹卡固定在一起，按此方法，将线槽逐段组装成型。2)线槽与线槽可采用内连接头或外连接头，配上平垫和弹簧垫，用螺母固定。3)线槽交叉、丁字、十字应采用二通、三通、四通进行连接，导线接头处应设置接线盒或放置在电气器具内，线槽内决不允许有导线接头。4)转弯部位应采用立上弯头和立下弯头，安装角度要适宜。5)出线口处应利用出线口盒进行连接，末端部位要装上封堵，在盒、箱、柜处应采用抱脚连接。4.2.10 桥架线槽内保护地线安装1)保护地线应根据设计图要求敷设在线槽内一侧，螺丝直径不应小于6mm；并且需要加平垫和弹簧垫圈，压接牢固。2)金属桥架线槽的宽度在lOOmm 以内(含lOOmm)，两段线槽用连接板连接处(即连接板作地线时)，每端螺丝固定点不少于4 个；宽度在200mm 以上(含200mm)两段线槽用连接板连接的保护地线每端螺丝固定点不少于6 个。3)桥架线槽盖板保护接地要求技术负责人交底人接受人桥 架 安 装 技 术 交 底 记 录 年 月 日工程名称 新建区国税局过渡办公用房及新建区地税局服务办公用房装修工程分部工程电气分项工程名称：桥架安装4.2.11 桥架线槽内配线要求：1)桥架线槽内配线前应消除线槽内的积水和污物。2)在同一线槽内(包括绝缘在内)的导线截面积总和应该不超过内部截面积的40%。4.2.12 桥架线槽内配线方法：1)清扫线槽：清扫明敷线槽时，可用抹布擦净线槽内残留的杂物和积水，使线槽内外保持清洁；清扫暗敷于地面内的线槽时，可先将带线穿通至出线口，然后将布条绑在带线一端，从另一端将布条拉出，反复多次就可将线槽内的杂物和积水清理干净。也可用空气压缩机将线槽内的杂物和积水吹出。2)放线：放线前应检查管与线槽连接处的护口是否齐全；导线和保护地线的选择是否符合设计图的要求；管进入盒时内外根母是否锁紧，确认无误后再放线。五、质量标准5.1 主控项目金属桥架线槽的规格必须符合设计要求和有关规范规定。5.2 一般项目5.2.1桥架线槽应紧贴建筑物表面，固定牢靠，横平竖直，布置合理，盖板无翘角，接口严密整齐，拐角、转角、丁字连接、转弯连接正确严实，线槽内外无污染。5.2.2支架与吊架安装：可用金属膨胀螺栓固定或焊接支架与吊架，也可采用万能卡具固定线槽，支架与吊架应布置合理、固定牢靠、平整。5.2.3桥架线槽保护：线槽穿过梁、墙、板等处时，桥架线槽不应被抹死在建筑物上；跨越建筑物变形缝处的桥架线槽底板应断开，保护地线应留有补偿余量；线槽与电气器具连接严密。敷设在竖井内和穿越不同防火区的桥架，按设计要求的位置，有防火隔堵措施。5.2.4允许偏差项目：桥架线槽水平或垂直敷设直线部分的平直程度和垂直度允许偏差不应超过5mm。六、成品保护6.1安装金属桥架线槽及时，应注意保持墙面的清洁。6.2配线完成后，线槽盖板应齐全平实，不得遗漏，并防止损坏和污染线槽。6.3使用高凳时，注意不要碰坏建筑物的墙面和门窗等。七、应注意的问题7.1 材料的关键要求7.1.1桥架的型号规格应符合国家现行技术标准的规定及设计要求。技术负责人交底人接受人桥 架 安 装 技 术 交 底 记 录 年 月 日工程名称 新建区国税局过渡办公用房及新建区地税局服务办公用房装修工程分部工程电气分项工程名称：桥架安装7.1.2槽板内外应平整光滑，无扭曲现象，无毛刺，木槽板应涂绝缘漆及防火涂料，金属桥架、线槽应作防腐处理。7.1.3桥架、线槽允许的最小板材厚度见表10.1.4.1。7.2 技术关键要求7.2.1桥架、线槽宜敷设在干燥和不易受害的场所，应紧贴建筑物、构筑物的表面，且平直整齐，多条桥架线槽并列敷设时，应无明显缝隙。7.2.2桥架、线槽敷设应根据设计要求有可靠接地或接零，但不宜作为设备的接地导体。7.2.3手工焊接所用焊条应符合碳钢焊条（GB5117）标准，宜用E4300 型E4313 型条。7.2.3手工焊接所用焊条应符合碳钢焊条（GB5117）标准，宜用E4300 型E4313 型条。7.2.4连接板、连接螺栓等受力附件应与线槽、桥架等本体结构强度相适应。7.2.5生产厂家应给出各种形式规格的线槽、桥架在不同荷载时的最大挠度值，与其长度比不应大于1。7.2.6桥架、线槽敷设时，底板接口应错开，其错开距离不应小于20mm。7.3 质量关键要求7.3.1桥架、线槽敷设应平直整齐，水平或垂直允许偏差为其长度的2，且全长允许偏差为20mm，并列安装时，盖板应便于开启。7.3.2桥架、线槽的连接应连续无间断，在转角、分支处和端部均应由固定点，并应紧贴墙面固定，接口应平直、严密、盖板应齐全、平整、无翘角。7.3.3桥架、线槽的盖板在直线段上和900 转角处，应成450 斜口相接，分支处应成三角叉接，盖板应无翘角，接口应严密整齐。八、附：安全交底8.1施工员合理利用三宝，进场要带好安全帽，穿胶底鞋，衣着应灵便，严禁赤膊、光膀子进入工地，严禁酒后作业。高空作业扎好安全带，施工用脚手架应牢固，严防探头板和无绑扎现象出现，施工用的梯子要紧固，放置平稳。8.2在施工现场操作或行走，应随时注意头上、地下及周围的动态，防止高空坠物打击，防止被钢筋、管子等划伤、刺伤或绊倒。8.3使用梯子靠在柱子上工作，顶端应绑牢固。使用人字梯时必须检查中间拉撑是否牢固，距梯子4060cm处要设拉绳，梯子与地面夹角为60-70，在光滑地面上使用时底角要有防滑措施。上梯子时技术负责人交底人接受人桥 架 安 装 技 术 交 底 记 录 年 月 日工程名称 新建区国税局过渡办公用房及新建区地税局服务办公用房装修工程分部工程电气分项工程名称：桥架安装注意梯子安放平稳，不准在梯子最上端站立施工，梯凳上禁止放工具、材料。高处作业需有一人扶梯，禁止梯子倚墙使用。8.4扫管时要防止钢丝的弹力钩眼，俩人穿线时应协调一致，一呼一应有节奏进行，不要用力过猛以免伤手、打脸。8.5运输或滚动电缆盘前，必须检查电缆盘的牢固性；装卸电缆时，不允许将吊绳直接穿电缆轴孔吊装，以防止孔处损坏、伤人。滚动电缆时，应以使电缆卷紧的方法进行。8.6敷设电缆时，处于电缆转向拐角的人员，必须站在电缆弯曲弧的外侧，不能站在弯曲弧内侧，以防止挤伤。8.7人力拉放电缆时，应用力均匀，速度平稳，不可猛拉猛跑，看护人员不可站在电缆盘的前方。8.8电缆穿过保护管时，送电缆手不能离管口太近，以防挤手。8.9施工完毕，把剥掉的绝缘层和电线头，要日积日清，放置在施工现场的建筑垃圾堆放点。8.10使用喷灯前应注意清理好施工现场,周边不应有易燃、易爆物品，防止火灾事故发生、烧坏墙面、门窗等。技术负责人交底人接受人
