识读零件图——法兰盘.ppt

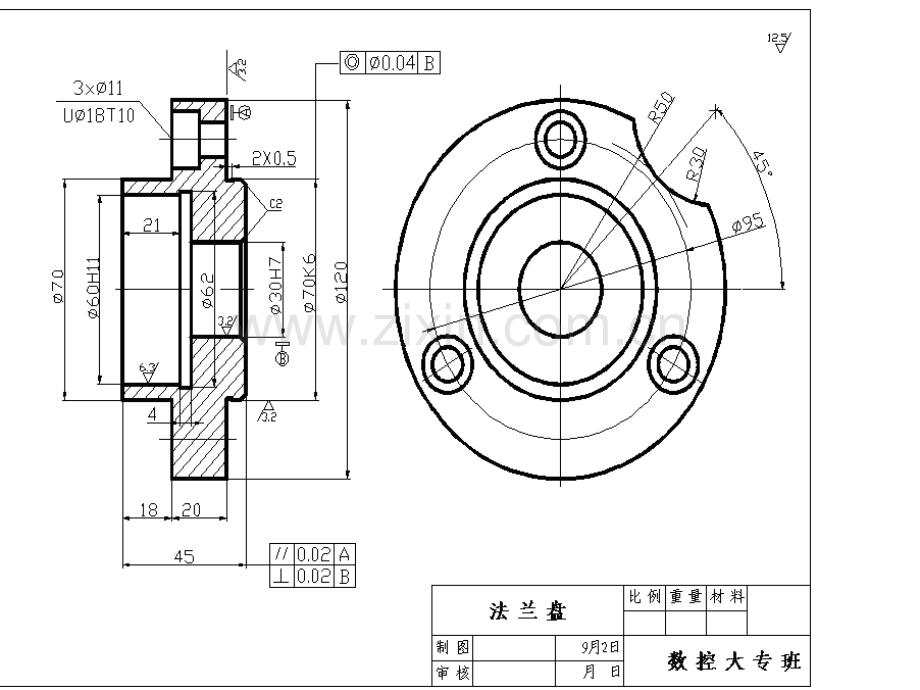

识读零件图识读零件图法兰盘法兰盘.1、看标题栏、看标题栏 从标题栏可知，该零件叫（），是用来连接管道类零件，属于（）类零件。.2、视图分析、视图分析 表达方案由（）图和（）图组成，（）图采用全剖视图，（）采用基本视图表达。主视图已将（）的内、外部形体结构表达清楚了：内部形体由几段不同直径的（）体组成：最大孔径（）一般由（）刀完成；最右端内孔径为（），端部加工有（）。外部形体由几段不同直径的（）体组成：最大直径120柱体上加工有（）个11的台阶孔。.此外，零件该零件120柱体上上有（）处缺口，此缺口的作用是（）。.3、分析尺寸、分析尺寸法兰盘的外形整体尺寸是（）。法兰盘轴向尺寸基准是（），注出了尺寸（）、（）等。径向尺寸基准是（），注出了尺寸（）、（）、（）、（）、（）、（）等。120柱体上台阶孔的台阶深是（），孔径是（）。缺口的定形尺寸是（），定位尺寸是（）。.4、技术要求、技术要求此零件有表面粗糙度要求，质量要求最高的粗糙度代号是（）。内孔孔径60有尺寸公差要求：公差代号是（），精度等级为（）。70圆柱体对30孔体有（）要求。另外，法兰盘的两个端面对A面有（）要求，公差数值是（）；端面对（）有垂直度要求。.
