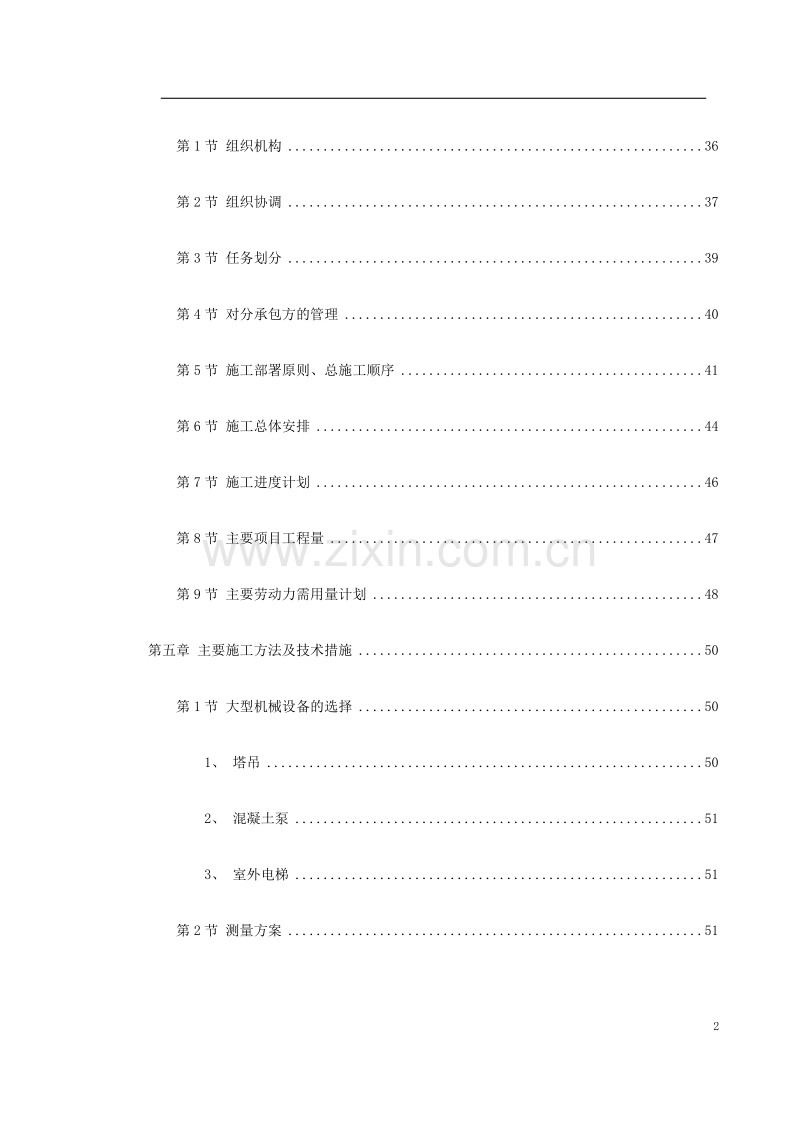

1、目录第一章 编制依据10第二章 工程概况19第1节 总体概况19第2节 建筑设计概况20第3节 结构设计概况21第4节 本工程特点及施工难点23第三章 施工准备24第1节 技术准备24第2节 临时用电29第3节 临时供水32第4节 临时设施准备341、 临时道路和围挡342、 生产、生活临时设施35第四章 施工总体部署36第1节 组织机构36第2节 组织协调37第3节 任务划分39第4节 对分承包方的管理40第5节 施工部署原则、总施工顺序41第6节 施工总体安排44第7节 施工进度计划46第8节 主要项目工程量47第9节 主要劳动力需用量计划48第五章 主要施工方法及技术措施50第1节 大型
2、机械设备的选择501、 塔吊502、 混凝土泵513、 室外电梯51第2节 测量方案51第3节 基坑支护及基坑降水571、 基坑支护582、 基坑降水58第4节 土方工程591、 土方工程特点592、 施工方法及技术措施60第5节 地基及基础处理62第6节 钢筋工程641、 钢筋工程控制工作程序642、 钢筋采购643、 钢筋材质检验644、 钢筋加工及施工645、 钢筋接头656、 钢筋的绑扎677、 成品保护738、 保证钢筋工程质量措施及注意事项73第7节 模板工程76第8节 混凝土工程831、 混凝土工程控制程序832、 普通混凝土的施工833、 防水混凝土884、 底板大体积混凝土施
3、工905、 超强混凝土施工92第9节 围护结构941、 加气混凝土砌块的施工942、 砌体工程质量保证措施96第10节 地下室防水97第11节 门窗工程1051、 门窗工程加工、定货、安装及验收1052、 门窗工程注意事项107第12节 内装修1071、 室内抹灰107第13节 屋面工程1101、 屋面工程主要施工工序1102、 屋面找平层1103、 屋面防水层111第14节 外檐装修1121、 磨光花岗岩1132、 铝合金板1173、 玻璃幕墙117第15节 外脚手架119第16节 冬期施工措施120第17节 雨期施工125第六章 机电工程施工方法127第1节 给排水工程1271、 编制依据
4、1272、 工程概况1283、 给水系统及热水供应1284、 消防系统1295、 排水系统1306、 雨水系统1307、 暖通、空调系统1308、 管材选用及工艺1319、 施工方法13210、 生活洁具及支架安装13411、 管道的特殊处理13512、 主要机具13513、 主要设备13614、 质量保证措施14015、 安全保证措施142第2节 电气工程1431、 本电气工程包括1432、 电气施工1523、 电器安装工程施工组织布署1654、 施工管理措施1655、 成品保护措施:1736、 文明施工及环保要求1747、 资料目标设计1758、 质量目标设计178第七章 拟在本工程中使用
5、的新技术新工艺183第八章 技术质量保证体系及措施184第1节 质量保证体系框图184第2节 质量控制流程图186第3节 施工工艺及管理质量保证措施187第4节 现场试验质量保证措施189第5节 结构预埋预留质量保证措施190第6节 成品保护措施190第7节 文件资料保证措施191第8节 材料、机械设备的质量保证措施192第九章 工期保证措施194第1节 施工组织措施194第2节 劳动力计划保证措施195第3节 材料机具保证措施195第4节 施工质量方面保证措施195第5节 施工管理保证措施196第6节 施工组织结构保证措施196第7节 技术保证措施196第8节 在施工方案上采取的措施196第
6、9节 减少外界环境影响的措施197第10节 施工组织上采取分层验收197第十章 降低成本措施197第十一章 安全消防保卫管理措施199第1节 安全管理体系及措施199第2节 安全生产技术措施202第3节 消防、保卫措施207第4节 现场保卫措施210第十二章 环保及文明施工措施211第1节 场容管理措施211第2节 环境保护管理措施212第一章 编制依据1.1 与工程有关的建设文件、设计文件1.1.1 施工合同表1-11.2 施工图1.2.1 建筑图表1-21.2.2 结构图表1-31.2.3 给排水施工图表1-41.2.4 暖通图表1-51.2.5 电气( 1 ) 电气施工图。表1-6 (2
7、)综合布线(POS)及楼宇中控(BAS)系统。表1-7( 3 ) 综合布线及楼宇中控监控系统。表1-81.2.6 总平面图表1-91.3 主要施工验收规范、规程表1-101.4 主要图集表1-111.5 主要标准表1-121.6 法律、法规性文件表1-131.7 其他1.7.1 工程地质勘察报告表1-14第二章 工程概况第1节 总体概况表2-1第2节 建筑设计概况第3节 结构设计概况2.3 结构设计概况 表2-3第4节 本工程特点及施工难点2.4.1 本工程北侧邻近xx路,西侧邻近xx路和xx居民住宅小区,东侧和南侧分别与小区内7 号楼、8 号楼、9 号楼住宅相邻,在施工过程必须采取确实可行的
8、措施,有效克服扰民现象,确保居民正常生活及施工顺利进行。2.4.2 由于施工场地狭窄,这样给土方开挖和基础施工带来很大困难。建筑物北侧基槽开挖线距建筑红线4.3m,而且在距基槽开挖线0.3m处,在地下-6m 的位置有一道直径1m 的排污管需要保留,同时还要在建筑物北侧安装一台QTZ-80 塔式起重机,由于场地限制,塔式起重机的基础边缘只能落在距地下室外墙3m 处,为保证最大限度留置施工场地,基坑支护采用新型支护方式“全封闭垂直90复合土钉支护”;在-6m 以下采用“全封闭垂直90模板复合土钉支护”。由于塔基距地下室外墙只有3m,所以在基坑开挖的同时需要采用4 根600,深度为18m 的钢筋混凝
9、土灌注桩对塔基进行加固。2.4.3 建筑物的西侧、南侧和东侧由于现场狭窄,基坑支护同样采取“全封闭垂直90复合土钉支护”措施。而且在西侧也要安装QTZ-80塔式起重机一台,同时也需要用4 根600mm,深度18m 的钢筋混凝土灌注桩对塔基进行加固。2.4.4 由于施工现场狭窄,基础需用开挖面积大,在基础结构施工时各种材料的堆放,成品、半成品加工不能在现场进行,只能在建筑物外围加工成型后,再经过二次搬运来满足施工需要。2.4.5 由于本工程为办公用房,房间功能种类多,用途多,各类管道设备多,因此在结构施工时预留、预埋复杂,在施工过程中各工种协调配合要求高,需合理分片、分层统一协调管理。2.4.6
10、 梁板式筏形基础,底板厚度达到0.9m,混凝土浇筑量达到5219m3。采用大体积混凝土施工工艺进行施工,严格控制混凝土内外温差在规定的温度内。2.4.7 后浇带两侧不均匀沉降易造成防水层撕裂,施工中采用预留出沉降变形卷材长度来适应其变形。第三章 施工准备第1节 技术准备3.1.1 技术资料准备:在接到图纸后,立即组织有关人员熟悉图纸,同时取得各项有关的技术资料、规范、规程、标准等,尽快组织技术交底,并与建设单位、设计单位、监理单位进行相应洽商。3.1.2 定位及高程控制:根据小区原红线桩进行建筑物的定位,同时引进标高,并做好原红线桩、楼层控制桩、标高控制点的保护工作。3.1.3 编制质量计划:
11、技术工作计划依据质量目标,编制质量计划,并认真贯彻实施。制定完善的技术岗位责任制,形成配套的技术力量。3.1.4 制定各分部工程技术、质量、安全、环境等方案:主要包括编以下方案,见表3-1。315 提前做好钢筋翻样,模板加工计划,材料及周转料具、机械、设备使用计划。316 做好塔吊基础及混凝土泵管布置设计工作,确保符合安全规范要求。317 现场配置标准养护箱,温度、湿度自控仪,升温采用加热器,降温、加湿用淋水,箱内应封闭,确保室内温度在203 范围内。318 试验器具配备:测量仪器、试验检验设备已配置到位,且仪器设备经检验有效。具体配置见表3-2。319 施工试验计划:编制内容包括:试验内容、
12、部位、数量、见证试验组数,试验计划编制后由项目技术负责人进行审核,施工试验应按部位分层、分段按批量送试,其中混凝土试块、结构工程主要受力钢筋、防水材料等应作见证取样,见证取样和送检次数不少于试验总数的30%,且均匀分布于整个施工过程,使其具有代表性。工程施工方案一览表 表3-1现场试验室测量器具一览表 表3-23.1.10 样板、样板间计划为保证工程质量,本工程施工中执行“样板引路”制度。结构施工阶段(特别是在基础施工阶段)分为:样板钢筋、样板模板、样板墙;装修阶段要先选择有代表性的房间,做出样板间后经建设单位、监理和集团公司领导共同验收合格后再大面积施工,结构施工和装修施工即应以此为标准,使
13、施工质量标准明确。第2节 临时用电3.2.1 主要机械设备负荷表见表3-3。3.2.2 计算负荷P=1.10 K1( P1/cos K2 P2)( +1) (3-1)式中P施工用电计算负荷(k)电动机额定功率装机容量(kW)电焊机额定容量(k)照明用电量占总用电的比率取.1cos 电动机的平均功率因数取cos 0.75K1、K2电需要系数取K1K20.6所以可得出以下数据:1.10.6365.6/0.75+0.6221.61.1=515kVA按以上取统一需要系数的方法计算,据实际经验是偏大的,若其数的65%就比较接近实际,所以计算负荷为:P=515kVA0.65=335kVA3.2.3 配电导
14、线的选择按计算负荷确定的计算电流来选定导线截面面积: (3-2)I= P/3V 线COS 式中线低压网络的线电压(k); 低压网络的综合功率因数,取0.8。I=335/30.380.8=635A可选用 型,()mm2 电榄。根据总的计算电流可以选择总的功率表为2DT82-2 ,35A 电流比为500/5A;总的电流表为0500A,44L1 ;总的断路开关为DZ20600/3300 ;电压表为0450V,44L1。第3节 临时供水本工程施工、生活、消防用水均来自小区临时环状管网,北端连接xx路市政上水管线,连接管线管径为,环网管径为。3.3.1 现场施工用水量q1本工程从基础垫层至顶层均采用商品
15、混凝土,现场搅拌混凝土量很小,现场用水量仅限于混凝土养护、泵车清洗等。为充分利用市政水压,减少管线敷设量特设置一台增压泵。满足高层水压要求。3.3.2 现场生活用水量q2 (3-3)式中施工现场高峰昼夜人数, 人;施工现场生活用水定额(一般为人班)取人班;K4施工现场用水不均匀系数,取K4.4;t 每天工作班数, t=1.35。3.3.3 消防用水量q3因施工现场面积m2=4.55hm,小于hm,所以消防用水量取q3=10L/S。3.3.4 总用水量q1+ q2=0.540L/ S q3=10L/S,并且工地面积小于公顷,所以取q3,将计算出的总水量增加,以补偿不可避免的水管漏水损失,即10+
16、1010%=11L/S。3.3.5 供水管径( d)的选择 (3-4)式中耗水量, S;管网中水流速度,取V1.4m/s。因此干管选,施工现场生产、生活分支管选用、镀锌钢管,即能满足要求。3.3.6 临时消防及施工用水立管的架设为满足消防和施工用水需要,分别在楼北侧及西侧各设一根消防立管及施工用水立管。水泵选用IS80-50-315A 型单级单吸离心泵两台,其流量为13.3L/s,扬程为114m(工程最大需要高度为102.7m)。消防用管道采用DN100 焊接钢管,施工用水管道采用DN80 焊接钢管。第4节 临时设施准备1、 临时道路和围挡根据施工现场条件,为了满足消防和运输的要求,在建筑物的
17、北面和西面设两个主入口,修水泥硬化后路面,以满足运输车辆的通行,并在大门内侧设置污泥清洗沟、池与下水管道连接,上铺钢筋蓖子,车辆出厂前用水管冲洗干净,以减少车辆出场后的环境污染。基础施工阶段除在基槽边设置围挡外,在距基槽边500mm 处砌筑240mm 红机砖挡土墙,以防止杂物和积水进入槽内。现场的围挡按xx市有关部门规定,结合现场情况选用合理的材料,围挡严密。2、 生产、生活临时设施由于施工现场狭窄,工人生活区安排在施工现场以外;工人伙房亦安排在施工现场外,施工现场人员吃饭由专人负责送至现场。工地现场以库房、加工棚及材料堆放为主,为减少占用施工现场,在搭设库房及加工棚时均采用承重架子,顶板辅双
18、层50mm 厚木板,其上作为木材、电工材料及水暖等材料的堆放场所。结合施工现场条件,计算临舍的面积如表3-4 所示:第四章 施工总体部署第1节 组织机构第2节 组织协调4.2.1 项目经理和技术负责人。项目经理负责内外总协调,对工程进度计划和工程实际进度进行控制,并对工程质量、现场安全、劳动力的调配、物资购买、租赁及财务等负全面责任,保证工程项目的顺利完成,并负责工程的竣工验收和结算工作。技术负责人负责同建设单位、设计单位、监理单位的紧密配合,在工程开工前编制施工组织设计并及报批;根据现场的实际情况和周围的环境,制定科学合理的施工进度计划;组织和协调各工种的工作,保障工程进度计划的实施;解决施
19、工中遇到的技术难点;制定预控措施;对工程质量负责。项目经理部以施工组织设计总体进度计划为主线,对每个分部工程再制定详细的进度计划,同时要及时编制出季进度、月进度、周进度计划,施工中心须以分进度保证总进度,出现偏差时及时调整与进度有关的环境因素,如:材料、机械、人员等。4.2.2 项目经理部根据进度计划,部署、协调各专业施工队伍;确定各专业施工队伍的进场计划,各种材料、机械供应计划等。各专业之间合理衔接,杜绝窝工现象,以保证施工进度。4.2.3 积极组织货源,加强市场信息收集工作,及时采购,保证材料按期、按质、按量进场。4.2.4 项目经理部对施工进度随时监控,当发现实际进度与计划进度不符时,及
20、时分析原因并进行调整。4.2.5 项目经理为主要负责人,定期组织召开生产会议,对工程进度中出现的问题及时分析解决,确保进度计划的实现。4.2.6 加强图纸会审工作,工程施工前由公司组织项目部有关施工人员及各专业施工技术人员进行图纸会审,及时了解各专业图纸之间是否有相互矛盾之处,以便在设计交底时予以解决,保证施工中不存在各专业之间的相互影响现象。4.2.7 各专业施工队伍进场,项目经理部要对其进行技术交底及施工进度计划的交底,各工序之间的穿插由项目经理部统一安排、协调,包括其进出场时间、作业时间、工期要求等必须满足项目部的要求。4.2.8 土建施工时应为各专业的施工创造良好的条件,各专业之间建立
21、自检、互检、交检制度,避免因质量等问题造成相互影响和返工现象。4.2.9 对施工图中存在的问题,及时向建设单位、监理汇报,并向设计提出意见,征得设计人员同意,办理设计变更后方可进行施工。4.2.10 装修阶段会同建设单位、监理、施工方按照进度与整体效果的要求,进行样板间验收、各分部工程验收、工程质量验收、竣工验收等。4.2.11 在施工过程中,严格按照经建设单位及监理工程师批准的“施工组织设计”进行施工质量管理。在班组“自检”和质量部门“专检”的基础上,接受监理工程师的验收和检查,并按照监理要求,予以整改。4.2.12 贯彻质量控制、检查、管理制度,对各施工班组作业情况予以严格检查,确保产品达
22、到优良。4.2.13 所有进入现场使用的成品、半成品、设备、材料、器具均主动向监理工程师提交产品合格证,使用前需进行物理、化学检测及室内环境污染检测的材料,主动递交检测结果报告。4.2.14 按部位或分项对各工序质量进行检查,严格执行“上道工序不合格,下道工序不施工”的准则。第3节 任务划分4.3.1 我公司负责施工的范围:本工程根据建设单位提供的招标文件,我公司负责以下范围的施工:4.3.1.1 负责本工程土建各分部分项的施工;4.3.1.2 负责本工程给排水分部工程施工;4.3.1.3 负责本工程电气照明、动力设备安装。信息网络系统、楼宇自控系统只施工预埋管和穿钢线;4.3.1.4 负责本
23、工程通风、空调设备安装;4.3.1.5 与室外工程有关的管道均施工至外墙轴线外2.5m 处;4.3.2 建设单位自行组织施工的项目:本工程外立面装饰幕墙、电梯和二次装修均由建设单位自行组织施工。4.3.3 我公司准备分包的项目我公司拟将土方工程、防水工程、复合桩及钢结构工程分包给专业施工单位(均由我公司“合格分承包方名册”中选取)。第4节 对分承包方的管理4.4.1 各分承包方的选择执行我公司质量体系文件要求,根据本工程特点选择有实际施工经验的合格分承包方,确保分承包方的施工水平满足本工程高质量要求,并对其分包方进行资质审核。4.4.2 分承包方进场后由总包进行入场教育,包括:安全教育,文明施
24、工,特殊环境作业要求等。并对每个分包方现场施工人员登记注册,发放胸卡。4.4.3 各分包单位必须接受总包的管理,遵守总包单位的各项规章制度。在施工方面服从总包对整体施工进度的安排。4.4.4 对不遵守总包的规章制度而造成影响工期或工程质量的,总包单位有权对其进行经济处罚,严重的可暂停其继续施工。4.4.5 各分承包方施工的分项、分部工程完工后均需报总包单位进行检查、验收。第5节 施工部署原则、总施工顺序本工程的指导原则是:以工程质量目标争创“长城杯”“鲁班奖”为核心,在此基础上进行技术创新和管理创新,推广应“四新”技术,达到“创精品、出成果、出人才、出效益”的最终目的。4.5.1 单位工程总体
25、施工顺序遵守“先地下、后地上;先结构、后围护;先主体、后装修;先土建、后专业”的一般施工原则。运用网络图、横道图技术,科学安排各工种施工顺序,合理进行穿插作业,确保施工进度。4.5.2 基础工程4.5.2.1 土方开挖阶段:以土钉支护为主要施工工程。土方开挖、降水应保证土钉支护施工进度。即降水应满足土方开挖及土钉支护要求;土方开挖应提前为土钉支护施工创造出工作面,保证土钉支护连续进行施工。4.5.2.2 基础主体施工阶段:基础底板及外墙为防水混凝土,采取连续绑筋、支模,一次性混凝土浇筑的方法。内墙、柱施工划分为6 个流水段进行流水施工。4.5.2.3 土方回填:基础主休结构验收合格后,进行防水
26、及回填土施工,确保主体结构施工到首层顶板时完成室外回填土,保证施工用外脚手架的搭设。室内底板上土方回填采取先进行主体结构的施工,待模板拆除后,运用小型机械及人工进行回填。4.5.3 主体工程4.5.3.1 主体施工阶段以钢筋、混凝土、模板三大工种为主要工种,其他水暖、电气、钢架、等工程为配合工种。4.5.3.2 合理划分施工流水段,组织进行流水施工。4.5.3.3 提前进行主体结构验收,为装修提前插入创造条件,具体为0.000 以下验收一次;十层以下验收一次;二十层以下验收一次;结构封顶后验收一次。4.5.3.4 地上1/4 轴与5 轴间为钢结构梁柱,钢柱基础为-7.59m。此段施工分包给专业
27、施工队(我公司“合格分承包方名册”中选择)进行,在地下二层施工时即插入施工。主体结构施工时,随主体结构进行同步施工。4.5.4 屋面工程及装修工程4.5.4.1 内装在主体结构验收合格后进行施工。装修采用分层插入,逐步展开,流水施工进行。4.5.4.2 外装施工:外围护墙及抹灰、找平随内装施工同时进行。幕墙施工待主体结构完工后统一进行施工,以便满足外装饰的整体效果要求。4.5.4.3 屋面工程在A、B 座封顶后分别进行施工。4.5.5 大型机械设备的准备大型机械设备应提前定货,适时进场。并提前做好基础埋件等现场准备工作。具体为:4.5.5.1 塔吊(QTZ80)在垫层施工前安装完毕;4.5.5
28、.2 地泵在基础底板混凝土浇筑前安装完毕;4.5.5.3 大模板在接到图纸后即进行加工定货,使用前10d 进场;4.5.5.4 外装钢架梁、柱(20 层处)在设计图纸确定后即进行加工定货;4.5.5.5 室外电梯在10 层以下结构验收前安装完毕;4.5.5.6 安装于室内的大型设备(如:气压罐、热水储罐、水箱、直燃机等)提前定货,顶板封顶前吊运安装。并做好成品保护工作。第6节 施工总体安排4.6.1 工程施工队伍的选择:根据本工程的特点,A 区和B 区安排两个施工队伍分别负责A 区和B 区的施工任务。C 区(1/4 轴与5 轴间间)为钢结构工程,分包给专业施工队伍进行施工。C 区施工与B 区主
29、体结构施工同步进行。4.6.2 分包方的选择本工程的降水、护坡和土方挖运及CFG 复合地基桩均分包给从我公司“合格分承包方名录”中选择的分承包队伍进行施工。4.6.3 混凝土泵的选择:根据现场的实际情况和建筑物的位置,分别在建筑物的北侧和西侧各安装一台HBT-80D 型混凝土输送泵,该泵最大输送高度为150m,满足现场混凝土施工需要。4.6.4 基槽挖土和地基处理:当地下水位降至设计标高时,开始进行基槽开挖。基槽开挖与土钉墙支护采取分步进行,流水作业完成土方开挖施工。由于场地狭窄,基础较深,基底标高-14.7m,土方运输只有靠南侧坡道来完成运输任务。当挖至基底后进行CFG 复合地基桩的施工。4
30、.6.5 垫层、保护墙及防水层施工:本工程设100mm 厚C15 素混凝土垫层,施工时要求一次压光,减少后做抄平层所引起的质量问题,为防水卷材施工创造条件。垫层施工完后在周边沿底板外边线砌240mm 厚的永久保护墙,同时作为底板外围模板。抹灰干燥后将防水卷材铺贴于上面。垫层干燥后用两道SBS 防水卷材,总厚度为6mm 进行地下室防水施工,后做50mm 厚细石混凝土保护层。4.6.6 基础底板施工安排:基础结构为梁板式筏形基础,梁高2m(含底板厚度)底板厚度0.9m,地下室剪力墙和框架梁全部采用竹胶板组拼;框架柱和电梯井道筒模板用厂家加工成型的钢制模板;顶板支模采用全新多层板硬拼缝。4.6.7
31、整个工程所使用的混凝土全部为搅拌站配送的商品混凝土,根据工程实际选定厂家,同时负责混凝土施工的需要,由混凝土运输车送到现场再利用混凝土输送泵将混凝土送至所施工区段。4.6.8 本工程由于选定两个施工队负责结构工程施工,故将0.000 以下部分划分为6 个施工流水段;0.000 以上部分划分为6个施工流水段使得两个施工队分别平行流水施工。4.6.9 待基础结构施工完毕后及时办理结构验收,然后进行防水和回填土施工,主体根据施工情况分层进行验收,提前插入装修施工,同时在西侧和北侧各安装一台双笼室外电梯,做为装修期间的垂直运输机械。4.6.10 各专业工种在结构施工中根据工程进度合理安排施工人员,做好
32、预留、预埋工作。第7节 施工进度计划4.7.1 确定分部、分项工程项目本工程包括基础工程、主体结构工程、装饰工程、屋面工程、楼地面工程、门窗工程、水暖工程、电气安装工程、电梯安装工程、通风空调工程等十个分部工程。分项工程为土方开挖、验槽、混凝土垫层、基础底板与剪力墙地下室结构、地下室防水、回填土、标准层结构、屋面工程、钢结构、内装修、外装修、水暖卫设备安装、电气设备安装、电梯安装。4.7.2 编制施工进度计划的内容4.7.2.1 计划开工日期2002 年11 月15 日竣工日期2005 年12 月26 日4.7.2.2 基础工程(含护坡、降水和土方开挖)4.7.2.3 主体结构及围护结构4.7
33、.2.4 室内外装饰装修及屋面第8节 主要项目工程量见表4-1。主要项目工程量表 表4-1第9节 主要劳动力需用量计划主 要 劳 动 力 计 划 表 表4-2第五章 主要施工方法及技术措施第1节 大型机械设备的选择基础与主体施工阶段月采用塔吊作为垂直运输工具,装修阶段采用室外电梯为垂直运输工具,混凝土采用地泵输送。1、 塔吊采用QTZ-80 塔式起重机,其主要工作参数如表5-1。QTZ-80 塔式起重机工作参数表 表5-12、 混凝土泵采用HBT-80D 型混凝土输送泵,基最大泵送高度为150m,完全满足本工程施工的使用要求。3、 室外电梯本工程局部层数为26 层,单层面积2832.57m2;
34、为满足施工需要,在A、B 座各设一台室外电梯。第2节 测量方案5.2.1 定位控制点及水准点的校核方法控制点依据xx小区测量控制网,以整体控制局部,以高精度控制低精度的原则,从xx路上的D6613 及D6614 点号,采用闭合导线进行施测及平差处理。绘制成“施工测量坐标及高程控制网图”。随着施工进程的发展,在9号楼5层西阳台、7号楼东阳台8 层上补测控制点S33及S40为10号楼施工测量定位放线。5.2.2 现场初步测量根据现场总平面布置图及施工坐标图,由建设单位申请“xx测绘设计研究院”,测量员来测定xx电子商务信息中心的楼座现场位置,即时保护桩位及引桩,然后测定西塔及北塔位置,划定临建布置
35、区域,原有地下建筑物及管线需标明范围。5.2.3 测量控制网的测量方法及要求依据xx市测绘设计研究院提供的坐标及水准点D6613,D6614 及D6615“导线资料”。从xx市一级导线点上引测,从整体控制局部,由高精度控制低精度的原则进行。重新施测闭合导线控制网,经过平差计算处理后,绘制成施工测量坐标及高程控制网。申报甘情愿复测认可后,作为基础定位放线的控制桩点。5.2.4 建筑物的平面控制建筑物的平面控制(0.000 以下的基础施工)(1)依据xx“xx国际工程设计研究院”提供的“基坑开挖图”,制定基础开挖定位放线方案,计算及绘制“基坑平面图”各转折点坐标,作为定位放线图。(2)在现场实地定
36、位,打上控制标桩。经检查验收后,将控制桩连线以及移交7号楼北S24 和9 号楼西S23 的高程起使桩资料,交土方施工单位。由此为基准进行土方挖掘和控制标高,要求不得超挖老土,预留0.30.5m 为人工清土,留够四周基础工作面,基坑集水井位置,控制好垫层混凝土长宽位置及底板标高。(3)地下室底板垫层混凝土打完后,测量控制组在A 座、B 座各投测两个“+”字轴线,并复核90夹角在限差以内,项目部测量组复核后,放出该施工层结构尺寸线,门窗洞口位置线,标记清楚,自检合格。(4)该工程项目部通知测量控制组进行检查验收,合格后申请建设单位、监理验线,检查验收合格后,方可进行下道工序,否则必须整改重新施测。
37、(5)底板钢筋混凝土打完后,测量控制组按照“结施”图的纵横轴线在适当位置与之平行借1m,投测下多个闭合的“十”字控制轴线(塔楼的分段作业)。项目部的测量放线组经复核后,接着放出该施工层结构尺寸线及抄上施工标高(+500mm)同时放出模板检查线(300500mm),经自检和测量控制组复核合格后,申请建设单位、监理验收后,方可进行下道工序。5.2.5 0.000 以上或标准层的施工平面控制(1)施工到地下一层顶板时(0.000 或是标准层)按照“结施”图的纵、横轴线的适当位置,与之各平行借1m 形成的“+”字交叉点,预埋150mm150mm10mm 的锚脚铁板,投测上平移后的控制轴线点位,作为激光
38、铅垂仪竖向传递的基准点。(2)垂直对应于底层基准点上的该施工层,楼板上预留200mm200mm 的激光传递孔多个。打完楼板混凝土后预留孔的四边用水泥砂浆筑50mm 高的挡水坎,以防止楼面集水向底层滴漏。(3)在底层基准点上架设激光垂准仪,通过激光传递孔向上投测“+”字轴控交叉点到施工层的激光接收靶上,并在混凝土楼面上作好恢复点位的标记。在施工层的激光接收靶上架设经纬仪,后视该施工层相关联的向上投测的“基准点”,将纵横轴控线投测到该施工层的混凝土楼面上并标明轴线。(同时验证“基准点”之间的距离及夹角是否在限差以内,否则重新投测)。项目部测量放线组复核后,依此放出该施工层的结构尺寸线及抄上施工用标
39、高,标记清楚。自检合格后,由验线员检查验收,同时放出模板检查线(300500mm)方可进行下道工序作业,否则应予整改。每座楼0.000 以上各施工层,根据施工实际情况,可划分为三个或四个流水作业段。每个作业段必须有23 个内控“基准点”,确保施工层定位放线的质量。5.2.6 施工各层的标高的传递及高程控制5.2.6.1“xx花园小区工程”,埋设有6 个水准标高钢筋桩(25的螺纹钢,埋深1.0001.200m)钢筋桩的圆弧顶测有高程数据。“xx花园小区工程”的轴线控制网坐标兼有高程数据绘制成成果图,报请建设单位、监理、设计部门备案,下发各项目部测量放线组,作为施工测量的依据。测量坐标轴线及高程控
40、制网的“成果图”须以最近的成果图为准进行施工测量。5.2.6.2 项目部的该工程施工测量,0.000 以下施工层的高程传递:(1) 根据现场的实际情况可以用检校的水准仪及5m 铝合金塔尺,向地下室施工层传递标高点。基础底板垫层的后视标高桩必须往返测量和校核,其误差控制在允许的限差范围内,不得使用超限差的高程数据抄水平。允许误差=6(n 为测站数)(2)也可以搭设架杆,悬挂钢尺(检校过)的方法向地下室基础施工层传递标高点数据,作为后视点抄水平。但也必须往返测量,闭合在限差以内,方可使用。5.2.6.3 0.000 以上各施工层,选择适当位置悬挂钢尺(校检过),结合水准仪及5m 塔尺向上传递施工层
41、后视标高,在限差以内作为抄水平。5.2.7 沉降观测基于沉降观测规程的规定,对锦秋知春电子商务信息中心的高层建筑进行沉降观测,沉降观测点的布设位置由设计单位确定。施工单位负责沉降观测点的埋设。5.2.7.1 地下室施工到0.000(首层)时,根据设计部门提供的埋设沉降观测点的位置、高度及个数。在首层柱墙钢筋绑扎完时,在相应的方向位置焊上100mm100mm10mm 的铁板于钢筋面上,铁板的四边与钢筋焊接牢固。然后组合模板加固,并校正其垂直度,符合设计要求尺寸,方可允许打混凝土。5.2.7.2 首层柱、墙拆模板后,将铁板处表面混凝土敲打掉,焊上加工好的沉降观测桩。沉降观测由建设单位委托xx市建筑
42、工程专业的沉降观测单位负责,精度等级为国家二级。施工期间每增加两层观测一次;结构封顶至工程竣工,均匀沉降且连续三个月内平均沉降量不超过1mm 时每三个月观测一次;连续两次每三个月平均沉降量不超过2mm 时,每六个月观测一次;交工前观测一次;交工后建设单位应每六个月观测一次,直至基本稳定(1mm/100d)为止。注:当外界发生剧烈变化时应及时观测每次观测,记录本期沉降量于成果表,然后进行内业计算,并由xx市建筑工程专业的沉降观测单位及时签发每次沉降观测成果表;结构封顶后,由xx市建筑工程专业的沉降观测单位签发:沉降观测报告和等沉降曲线图。5.2.8 测量控制桩的埋设与保护按照DBJ01-21-9
43、5 测量规程的P87 页,图F.1、图F.2 对测量控制桩点进行标志和埋设,在导线点外围加焊钢筋架对桩点进行保护,以免碰撞使点位发生位移。5.2.9 施工测量的基本要求5.2.9.1 xx电子商务信息中心楼工程定位根据xx市规划部门审批后的总平面规划图,采用极坐标方法定位及放线。5.2.9.2 根据设计院提供的锦秋知春电子商务信息中心楼楼位坐标图及“施工测量坐标及高程控制网”图,计算出楼位主轴线各交点坐标,通过已确认的“施工测量坐标及高程控制网”相邻坐标桩与楼座轴线交点坐标进行反算,列成“极坐标测量放线记录表”绘制定位放线图,完成内业计算。5.2.9.3 在控制桩上(测站点)架设全站仪(GTS
44、311S),精密对中整平,后视相邻控制桩后,配合对中杆反光棱镜,依据内业计算成果进行工程定位放线。5.2.10 具体施工方法和图及计算书见“xx花园小区电子商务信息中心楼测量方案”。第3节 基坑支护及基坑降水由于施工现场狭窄,基础埋置深,周围环境复杂,根据现场的实际情况,基坑支护选用“全封闭垂直90”复合土钉支护。由建设单位选定。1、 基坑支护5.3.1.1 现场及周围环境。本工程周围环境复杂,邻边多有建筑物地下管线;因基坑较深,施工现场狭窄,用地紧张,基坑北侧距建筑物红线只有4.3m,且在基坑边缘0.3m 处在-6 m 的位置,有一道1000的污水管道,需要保留,同时还要在北侧安装一台QTZ-80 塔式起重机一台,作为本工程的垂直运输机械,基坑的西邻近锦秋西路,基坑开挖过程中必须保证路面不受影响,且还要在西侧安装一台QTZ-80 塔式起重机。基坑东侧距售楼处不足3m 必需保证其安全,南侧与一期工程正在装修阶段的7 号、8 号、9 号楼相邻。5.3.1.2 复合土钉支护方案。本工程采用“全封闭90复合土钉支护”就是土钉与微形钢管(钢筋)灌注桩、预应力锚杆联合的一种支护形式。并且将土钉支护的坡度做成90。根据施工需要可将土钉墙面层做上防水层及保护层,直接绑扎钢筋,利用土钉支护的面层当作外模板来使用,具体施工方案、施工方法详见降水护坡、土方开挖施工方案。2、 基坑
