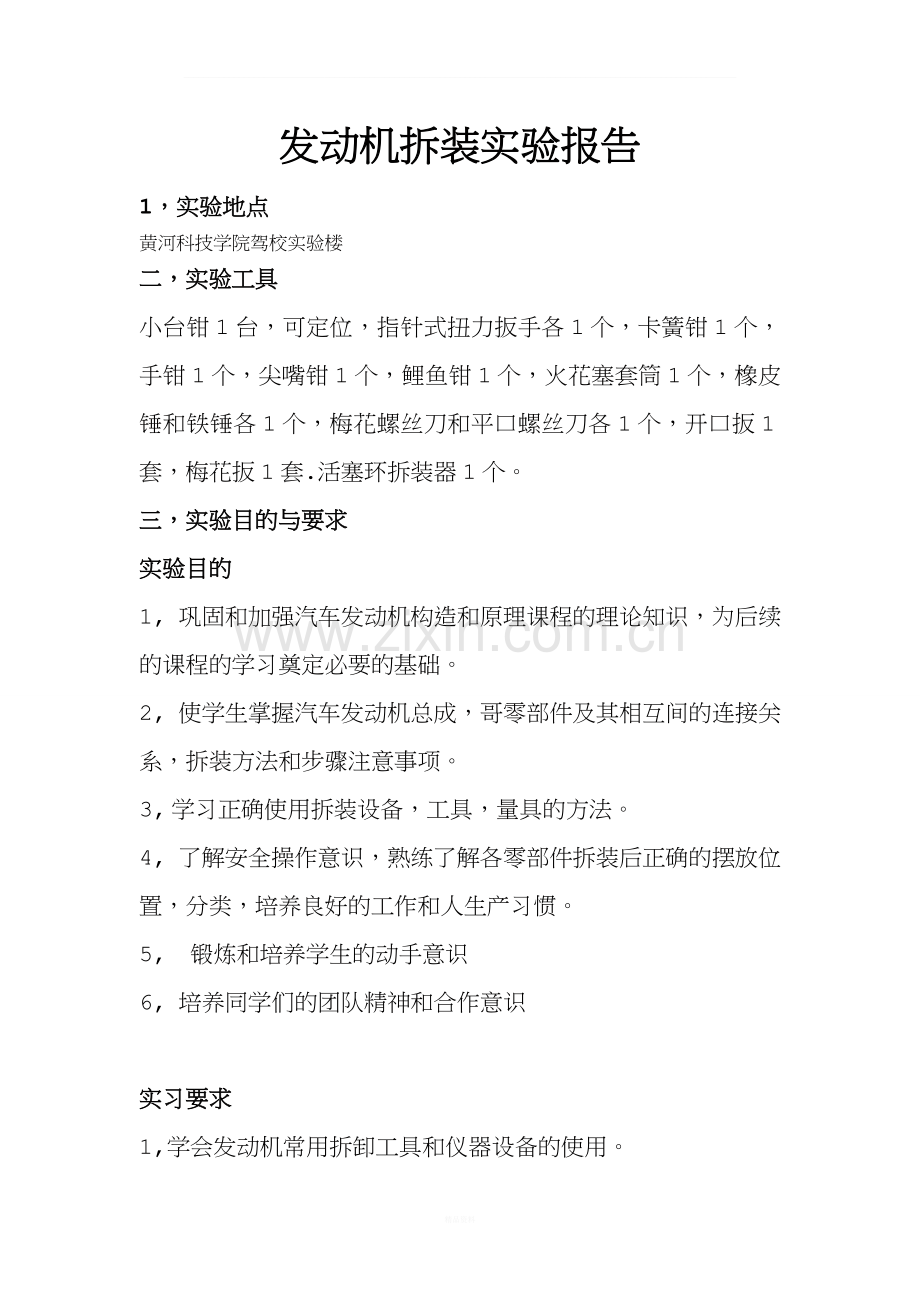

发动机拆装实验报告
1，实验地点
黄河科技学院驾校实验楼
二，实验工具
小台钳1台，可定位，指针式扭力扳手各1个，卡簧钳1个，手钳1个，尖嘴钳1个，鲤鱼钳1个，火花塞套筒1个，橡皮锤和铁锤各1个，梅花螺丝刀和平口螺丝刀各1个，开口扳1套，梅花扳1套.活塞环拆装器1个。
三，实验目的与要求
实验目的
1, 巩固和加强汽车发动机构造和原理课程的理论知识，为后续的课程的学习奠定必要的基础。
2, 使学生掌握汽车发动机总成，哥零部件及其相互间的连接关系，拆装方法和步骤注意事项。
3, 学习正确使用拆装设备，工具，量具的方法。
4, 了解安全操作意识，熟练了解各零部件拆装后正确的摆放位置，分类，培养良好的工作和人生产习惯。
5, 锻炼和培养学生的动手意识
6, 培养同学们的团队精神和合作意识

实习要求

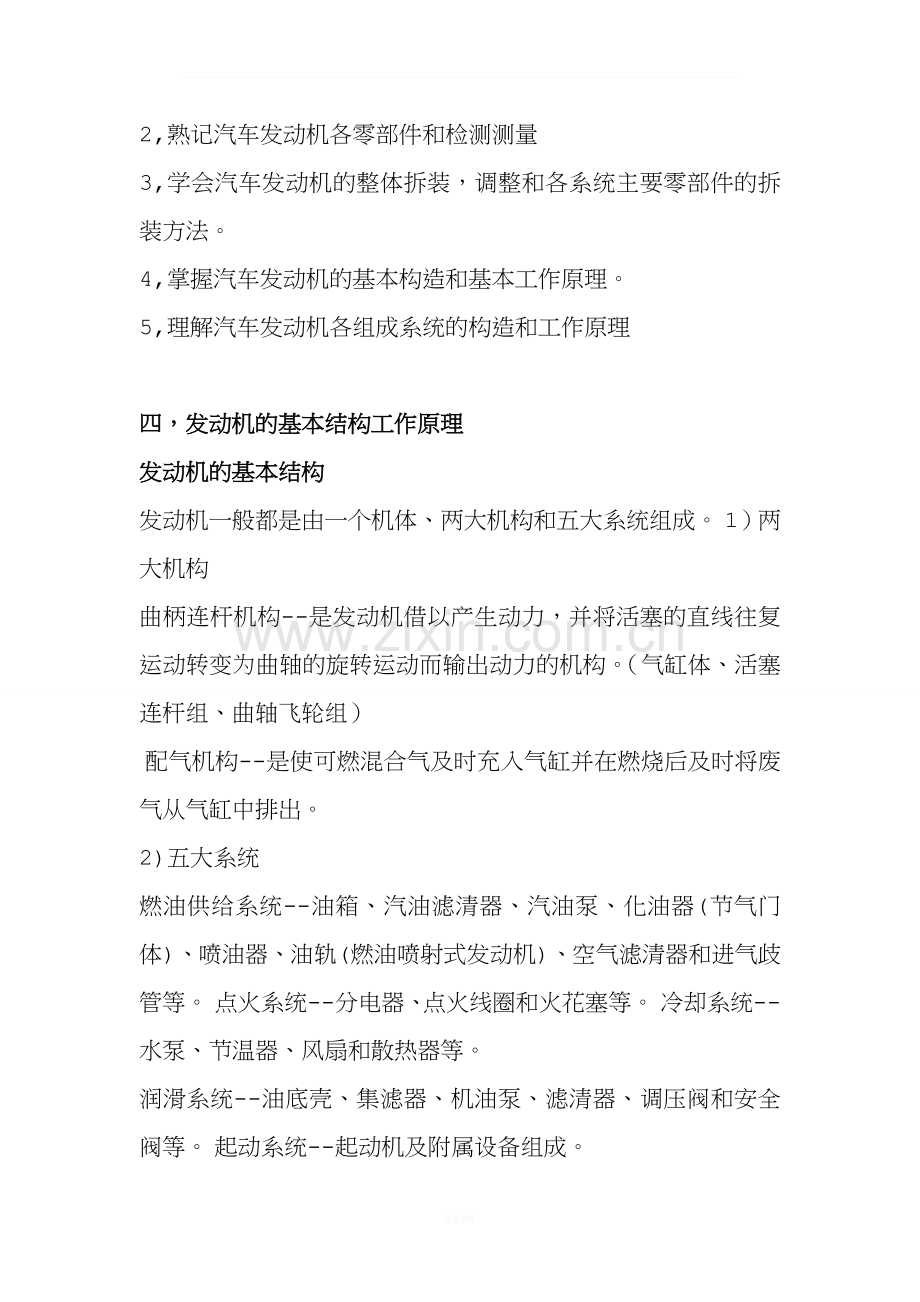

1,学会发动机常用拆卸工具和仪器设备的使用。
2,熟记汽车发动机各零部件和检测测量
3,学会汽车发动机的整体拆装，调整和各系统主要零部件的拆装方法。
4,掌握汽车发动机的基本构造和基本工作原理。
5,理解汽车发动机各组成系统的构造和工作原理

四，发动机的基本结构工作原理
发动机的基本结构
发动机一般都是由一个机体、两大机构和五大系统组成。 1）两大机构
曲柄连杆机构--是发动机借以产生动力，并将活塞的直线往复运动转变为曲轴的旋转运动而输出动力的机构。（气缸体、活塞连杆组、曲轴飞轮组）
 配气机构--是使可燃混合气及时充入气缸并在燃烧后及时将废气从气缸中排出。
2)五大系统
燃油供给系统--油箱、汽油滤清器、汽油泵、化油器(节气门体)、喷油器、油轨(燃油喷射式发动机)、空气滤清器和进气歧管等。 点火系统--分电器、点火线圈和火花塞等。 冷却系统--水泵、节温器、风扇和散热器等。
润滑系统--油底壳、集滤器、机油泵、滤清器、调压阀和安全阀等。 起动系统--起动机及附属设备组成。
四冲程汽油机工作原理
曲柄连杆机构工作原理
五大系统工作原理
配气机构工作原理
五，实验内容和过程
 实习内容
发动机类型：四缸直列水冷式发动机
实习要求：第一天要求能把发动机拆卸并安装成功，
第二天要求要依据发动机拆卸安装步骤实验jinxinganzhuang，并且最后发动机能自由转动。
 实验前准备
首先按照学号7人分组，然后听讲老师讲解实验室注意事项，各种工具和设备的使用方法，以及实验内容，同学们熟悉并学习运用拆装工具和设备.zuohaochaizhuangqinzunb
1、发动机外部组件的拆装
先按要求拆下化油器，然后卸下分电器等外部零部件，拆下电动机和发电机等组件。然后拆下进、排气管、气缸罩、冷却风扇，然后把两侧的汽油泵等外部组件基本拆卸完毕后，依次摆放在试验台上。然后按如下要求拆卸机体组件
 2、总成结构的拆装
1） 拆下气缸盖固定螺钉，注意螺钉应从两端向中间交叉旋松，并且分3次才卸下螺钉。
  2）抬下气缸盖。
3） 取下气缸垫，注意气缸垫的安装朝向。
4） 抬下凸轮轴。
5） 拆卸气门以及火花塞
（1）拆卸气门垫
（2）使用气门拆装工具依次把气门拆卸，
（3）用火花塞套筒把火花塞拆卸下来，
3、拆卸发动机活塞连杆组
1）旋松油底壳的放油螺钉，放出油底壳内机油。
2）翻转发动机，拆卸油底壳固定螺钉（注意螺钉也应从两端向中间旋松）。拆下油底壳和油底壳密封垫。
3）旋松机油粗滤清器固定螺钉，拆卸机油滤清器、机油泵链轮和机油泵。

4）转动曲轴，使发动机1、4缸活塞处于下止点。
5）分别拆卸1、4缸的连杆的紧固螺母，去下连杆轴承盖，注意连杆配对记号，并按顺序放好。
6）用橡胶锤或锤子木柄分别推出1、4缸的活塞连杆组件，用手 在气缸出口接住并取出活塞连杆组件，注意活塞安装方向。
7）将连杆轴承盖，连杆螺栓，螺母按原位置装回，不同缸的连杆不能互相调换。
8）用样方法拆卸2、3缸的活塞连杆组。

 4、拆卸发动机曲轴飞轮组
1） 旋松飞轮紧固螺钉，拆卸飞轮。
 2）拆卸曲轴前端和后端密封凸缘及油封。
3）按课本要求所示从两端到中间旋松曲轴主轴承盖紧固螺钉，并注意主轴承盖的装配记号与朝向，不同缸的主轴承盖及轴瓦不能互相调换。
4）抬下曲轴，再将主轴承盖及垫片按原位装回，并将固定螺钉 拧入少许。注意曲轴推力轴承的定位及开口的安装方向。
安装过程
 1）按照发动机拆卸的相反顺序安装所有零部件。  顺序为
 1）安装曲轴  2）安装活塞连杆组  3）安装凸轮轴  4）安装气缸盖
5）安装气门传动组部分零件  6）安装机油泵  7）安装飞轮壳  8）安装进、排气歧管  9）安装发动机附件
10）加注发动机润滑油和冷却水 4、发动机总体安装
2）安装注意事项如下：
安装活塞连杆组件和曲轴飞轮组件，首先要做大小瓦的装配切合实验，保证每个大小瓦运转正常，如果大小瓦不能运转或运转困难，则需要涂抹机油或者用专业工具刮一下瓦片。装配好的
小瓦要和连杆连接后摆放整齐
1应该注意互相配合运动表面的高度清洁，并于装配时在相互配合的运动表面上涂抹机油。
2、 各配对的零部件不能相互调换，安装方向也应该正确。
3、  各零部件应按规定力矩（大瓦50N,小瓦30N）和方法拧紧，并且按两到三次拧紧。
4、 活塞连杆组件装入气缸前，应使用专用工具将活塞环夹紧，再用锤子木柄将活塞组件推入气缸。
⑤、安装正时齿轮带时，应注意使曲轴正时齿形带轮位置与机体记号对齐并与凸轮轴正时齿形带轮的位置配合正确。
  6，安装完毕后要转动皮带轮，验证发动机能否正常运转。
拆装完后将所有工具及地面清理一遍，整个拆装实习才基本结束。
六，注意事项
拆卸工具轻拿轻放，用完放到原来的位置上，不得随处乱放，
拆卸的各零部件要从左至右，从上至下依次摆放在台上，而且要按照发动机各零部件安装方向依次摆放。安装时要从下至上从右至左依次安装。
、实训之前按要求进行分组，按照小组编号进入相应的实习场地，进入实习现场后各小组成员应按发动机分解和装配工艺的要求进行操作，实训中不要随意走动，以免影响安全和其他小组工作； 2、实训中应严格遵守各项规章制度，搬转发动机时注意手脚。
实验时不得追逐打闹，注意安全； 3、为保证实习训练的规范性和实习教具（发动机）的使用寿命，实训过程中应严格按照分解和装配工艺规程以及技术要求进行拆装，并按要求将拆下的零部件摆放在规定的位置，不得强力打开或拆卸各零部件，以免损坏零件，严禁不规范的操作行为；
3）不可互换的零件、组合件应按原位安装，不准错乱；对有安装位置要求的零部件，则必须根据记号按方向、部位对准，不得错位。
4）发动机上重要的螺栓、螺母，必须按规定的扭紧力矩分次拧紧，气缸盖螺栓、螺母的拧紧需从缸盖中央起，按交叉顺序，逐渐向外分次进行。重要部位的间隙，必须符合装配标准规定。
5）在装配过程中，应尽量使用专用工具，以防零件受损；在装配过盈配合组件时，则应使用专用压力机和工、夹具。
6）装配有相对运动的零件，在装配时应涂上清洁的润滑油，减少在装配过程中因转动和冷磨初期造成的磨损。
7)安装活塞连杆组件和曲轴飞轮组件时，应该特别注意互相配合运动表     面的高度清洁，并于装配时在相互配合的运动表面上涂抹机油。
  8)活塞连杆组件装入气缸前，应使用专用工具将活塞环夹紧，再用锤子 木柄将活塞组件推入气缸。
9) 安装正时齿轮带时，应注意使曲轴正时齿形带轮位置与机体记号对齐 并与凸轮轴正时齿形带轮的位置配合正确。
10) 实训中同学之间应相互配合协作，规范操作，各小组应确定每位成员的具体工作任务（如解读工艺流程、拆装操作、传递工具、零件摆放等），以提高拆装实训的学习效果；
11) 实验前记录实验工具的种类和数量，检查是否有缺失。实训结束后，各小组应对所用的工量具进行清点，配合指导教师检查装配任务完成的情况，检查无误后清扫实习场地。

七，实验心得和收获
汽车拆装实习周在期待了很长时间后，终于到来了，心情十分的激动，作为一名qichefuwugongcheng工程专业的学生，我觉得汽m车构造非常的重要，是以后学习工作的基础，经过很长一段时间的理论学习之后，进行汽车拆装的实习可以加强我们对汽车构造的更深一步的了解，让很多的疑问得到解决，以及书上的一些抽象的知识具体化，让我们更深入的学习了这些知识。星期er的shang午，我们来到了工程中心的实习车间，在老师的带领下熟悉了车间，然后老师给我们演示了各种设备的操作和用途。我们按照老师所讲的步骤一步一步地拆分发动机，并把它们按类别分好，按顺序摆放好，以方便我们安装。首先，我们对发动机外围附件进行拆卸，分别了解各部分的名称和功能结构特点等等。拆完了外围的附件，然后，我们对发动机的内部进行解体，拆开油底壳；拆下机油泵和机油滤清器；拆卸气门罩，拿开气门罩密封垫；拆下气缸；将缸体总成倒置，松开曲轴轴承盖及连杆轴承盖；将气缸体转到安装方向，取出活塞连杆组。分解完发动机的内部结构后，我们还重点地对曲柄连杆机构和配气机构进行拆装，了解它们的工作原理。在我们对汽车构造有了一定了解之后，我们进行了qichefangdongji的拆装，我们在老师的带领下，我们xiaozuyibufenren在一旁仔细的学习，一bu分ren进行拆装。平时学习的都是书本上的知识，在拆装的时候就有些力不从心，拆装一些东西，比如说拆装的顺序，以及要用的工具，还不是很清楚，不过在师傅的边操作边指导下，我们很快就学到了很多知识拆装的知识，拆的顺序是发动机总成，然后是离合器变速器主减速器和后轮一起被拆下来，在拆的过程中，根据自己学的汽车构造知识，更深入的明白了发动机的整体构成，加深了对各个部分功用的理解。这次拆装实习对汽车的发动机，工作原理及内部构造有了深刻的认识，使这些知识和平时学习的理论知识紧密的联系起来，同时也学习到了一些其他的知识，比如说一些工具的使用，一些设备的使用，这拓宽了自己的知识面，让自己的知识更加丰富。
经过这次的实习操作，我明白实际动手能力的重要性，而这种实际能力的培养单靠课堂教学是远远不够的，尤其是我们汽车服务工程这门实践性 很强的学科，必须从课堂走向操作。学校安排我们的实习目的就在于让我们通过亲身实践，了解实际的操作过程，熟悉工厂管理的基本环节，实际体会一个对汽修工人的基本素质的要求，以培养自己的适应能力、组织能力、协调能力和分析解决实际问题的工作能力。通过实习，让我们找出自身状况与社会实际需要的差距，并在以后的学习期间及时补充相关知识，为求职与正式工作做好充分的知识、能力准备，从而缩短从校园走向社会的心理转型期。
而且最重要的是这次实验使得我的理论知识与实践结合起来了，不但认识并且亲手运用了各种发动机拆装工具，还认识到了发动机内部的总体布局和各零件的样子它们的相对位置亦及它们之间的装配和运做情况。
当然这次实习也达到了我预先的目的，让我对汽车发动机有了一个很深的认识，以前只有在课本上的感观性的认识，这次则是实践中的深入性的认识。通过这次实习使我们学到很多书本上学不到的东西，多多少少的使我加深了对课本知识的了解，比如发动机四进程工作的过程以前在课本里看到后只有一个大概得印象，而通过这次实验后汽油机四进程的工作过程已深入的我的心里。这次拆装实习不仅把理论和实践紧密的结合起来，而且还加深了对汽车发动机工作原理的了解，也初步掌握了拆装的基本要求和一般的工艺线路，同时也加深了对工具的使用和了解，提高了我们的动手能力，而且也增进了我们团队中的合作意识，因为发动机不是一个人就能随便能够拆装得下来的，这就需要我们的配合与相互间的学习，通过这次实习我们收获颇丰，不仅是知识方面，而且在我们未来的工作之路上，它让我们学会了如何正确面对未来工作中的困难与挫折，是一次非常有意义的经历。
通过这次拆装实习，让我知道了做这行不能怕脏，只有亲自动手才能明白其中的道理，还有就是让我深刻的体会到做任何事情都必须认真对待，都必须付出汗水和努力。
