绿色科技和研发展示2MW并网光伏发电建筑示范项目可行性研究报告.doc

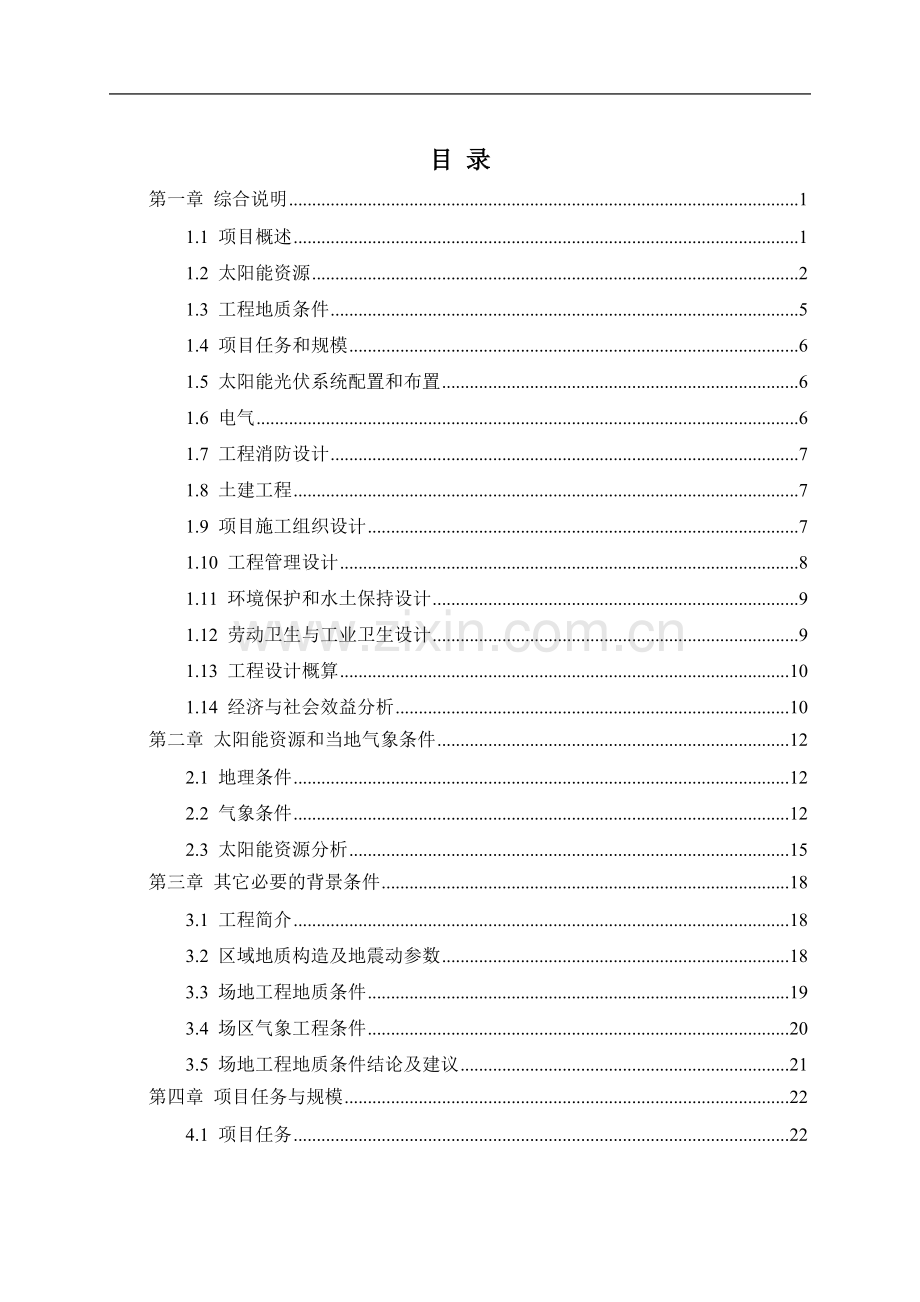

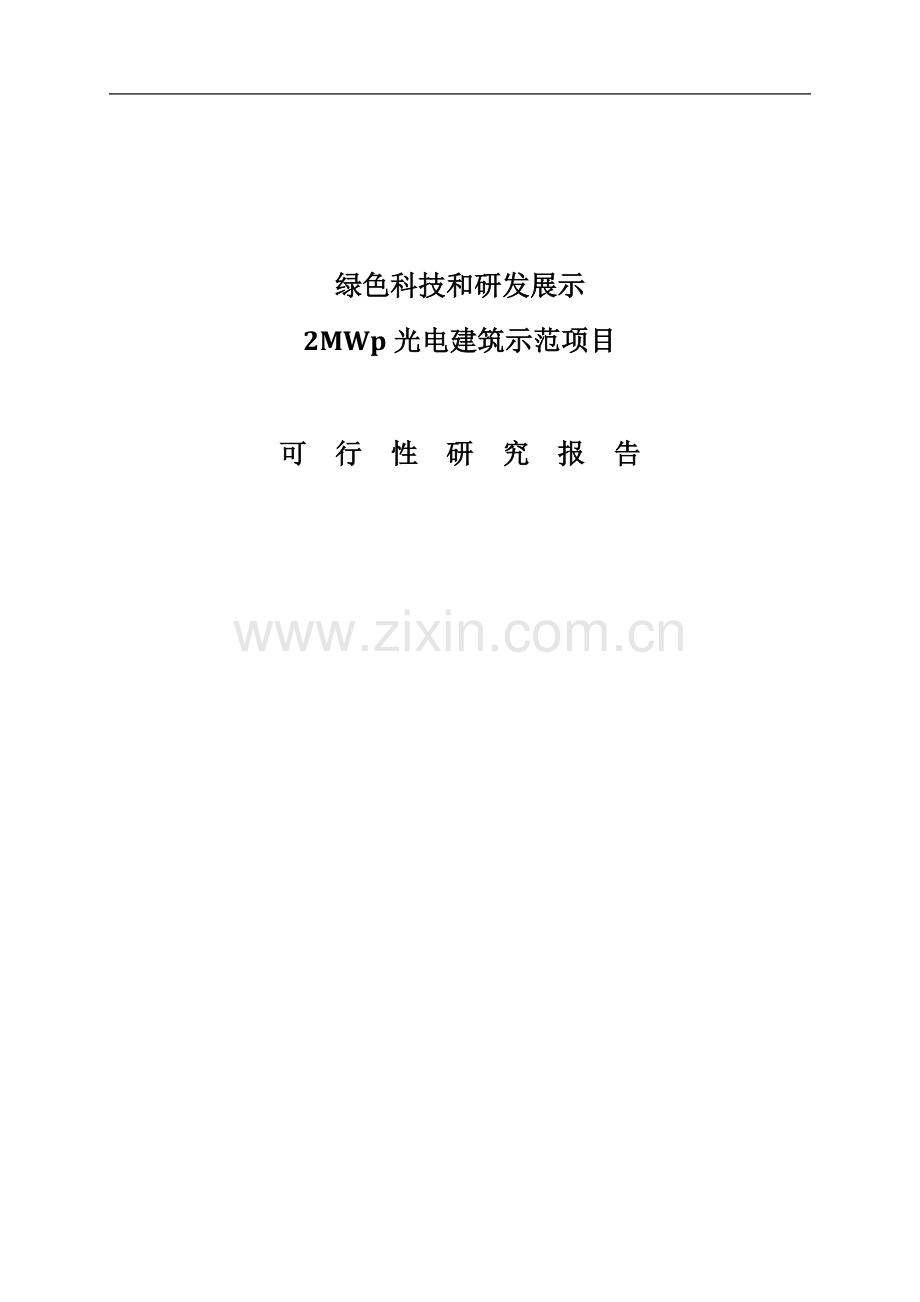

绿色科技和研发展示2MWp光电建筑示范项目可 行 性 研 究 报 告目 录第一章 综合说明11.1 项目概述11.2 太阳能资源21.3 工程地质条件51.4 项目任务和规模61.5 太阳能光伏系统配置和布置61.6 电气61.7 工程消防设计71.8 土建工程71.9 项目施工组织设计71.10 工程管理设计81.11 环境保护和水土保持设计91.12 劳动卫生与工业卫生设计91.13 工程设计概算101.14 经济与社会效益分析10第二章 太阳能资源和当地气象条件122.1 地理条件122.2 气象条件122.3 太阳能资源分析15第三章 其它必要的背景条件183.1 工程简介183.2 区域地质构造及地震动参数183.3 场地工程地质条件193.4 场区气象工程条件203.5 场地工程地质条件结论及建议21第四章 项目任务与规模224.1 项目任务224.2 项目规模22第五章 总体方案设计235.1光伏系统总体规划235.2 太阳能辐照资源分析235.3 太阳能光伏系统配置245.4 逆变器系统315.5 光伏方阵接线方案325.6 监测、计量及数据采集系统325.7 光伏电站运行维护325.8 公用专业设计原则32第六章 电站的技术设计346.1 太阳能光伏方阵设计346.2 电气部分406.3 土建工程456.4 防雷接地设计476.5 环境监测装置486.6 通讯设计496.7 年上网发电量测算50第七章 消防567.1 工程概述567.2 工程消防设计567.3 施工消防57第八章 施工组织设计628.1 项目施工条件628.2 施工总布置638.3施工交通运输658.4 工程征用土地658.5 主体工程施工658.6 施工进度65第九章 工程管理设计689.1 工程管理机构689.2 主要管理设施699.3 运营期管理设计70第十章 环境保护与水土保持设计7410.1 项目区环境概况7410.2 主要污染源和主要污染物7410.3 设计依据及采用的标准7610.4 控制污染的措施与作用7710.5 环境条件对光伏发电效率的影响分析7910.6 本章结论79第十一章 劳动安全与工业卫生8111.1 工程概况8111.2 设计规范8111.3 工程安全与卫生潜在的危害因素8111.4 劳动安全与工业卫生对策措施82第十二章 工程设计概算8512.1 编制说明8512.2 工程设计概算表88第十三章 财务评价9013.1 工程概述9013.2 经济效益评价9013.3 社会效益评价104第一章 综合说明1.1 项目概述xx集团绿色科技和研发展示2MWp光电建筑示范项目（以下简称本项目）由xx集团有限公司投资建设，属于光电建筑一体化工程，以节能发电为主要目的，同时起到科研、示范的效果，推动地方新能源产业技术的发展。项目投资方xx集团有限公司，拥有员工千余人，总资产达20亿元人民币，下设16个子公司。是以高科技、新能源为核心产业，集房地产、商贸物流、军品生产、酒店业于一体的企业集团。项目拟建于牡丹江市中在汽车城有限公司厂房屋顶，场址位于穆棱市下城子镇老301国道与桦林路交叉口，301国道南侧15米，桦林路西侧10米，中在汽车城厂区内，地理坐标东经130.5, 北纬44.7附近。本项目装机容量2MW，建设面积20373m2，采用分散逆变、一级升压、集中并网方案，项目建设工期6个月。1.2 太阳能资源牡丹江是中国黑龙江省辖市。位于黑龙江东南部，地处中、俄、朝合围的“金三角”腹地，区位优势明显。是黑龙江省第三大城市、黑龙江省东南部区域中心城市。牡丹江市位于东经 128 02 13118 、北纬 4324 4559。位于黑龙江省、东南部，西与哈尔滨市接壤，东与俄罗斯远东接壤，南与吉林省延边自治州接壤。地处长白山北部，西部为张广才岭东部为老爷岭。牡丹江自南向北纵贯全境。中部是牡丹江河谷盆地，整个地区凸现山势并且连绵起伏，亦纵横河流，被称为“九分山水一分田”。地形则是以山地，丘陵为主，呈现出中山、低山、丘陵、河谷盆地四种地质形态。全市平均海拔高度230米，牡丹江地区的海拔最高处位于张广才岭的白突山，其海拔高度为1686.9米；而海拔最低地区则是位于绥芬河市与俄罗斯的边境地区，为86.5米。黑龙江省属于太阳能资源丰富区，年太阳总辐射量为44005028MJ/m2（相当于12221397KWh/m2），其总辐射的空间分布趋势为西南部太阳总辐射值最大，中东部和北部地区太阳总辐射相对较少。下图为黑龙江省太阳总辐射空间分布图。本工程场址图1.1 黑龙江省年太阳总辐射分布图太阳能热发电主要利用的是太阳直接辐射资源。黑龙江省太阳直接辐射年总量为25263162 MJ/m2，直接辐射在总辐射中所占比例较大，在0.570.63之间，其空间分布与总辐射的空间分布相近，大部分地区太阳直接辐射都在2800 MJ/m2以上。黑龙江省太阳直接辐射资源丰富，有利于太阳能光伏发电。图1.2 黑龙江省太阳直接辐射空间分布黑龙江省年日照时数在22422842小时之间，日照时间较长，利用太阳能资源的条件较好，其空间分布与太阳能总辐射分布基本一致，自西向东减少，春、夏季日照时数较多。图1.3 黑龙江省年日照时数分布图项目地点气候资料：年平均气温 5.3,最冷月平均温度-16.2, 最热月平均温度 22.0,极端最高温度 37.5,极端最低温度-45.2,年平均总降水量651.6mm,年日照时数 2400-2800 小时,年辐射总量在 44000-50000 焦耳/平方米。图1.4 中国太阳能资源分布1.3 工程地质条件1.3.1 场址区域地质构造概况场址位于穆棱市下城子镇老301国道与桦林路交叉口，301国道南侧15米，桦林路西侧10米，中在汽车城厂区内，所处地貌单元为一级阶地，场地较平坦，西部高、东部低，南部高、北部低，比差1.18米。场地地基土为冲积而形成的第四系松散堆积物，已控制松散堆积物最大厚度1.20米，基底为白垩系下统下城子组砂岩。1.3.2 场区基本工程地质条件 1.3.2.1 场区岩土工程条件 场址位于穆棱市下城子镇老301国道与桦林路交叉口，301国道南侧15米，桦林路西侧10米，中在汽车城厂区内，所处地貌单元为一级阶地，场地较平坦，西部高、东部低，南部高、北部低，比差1.18米。场地地基土为冲积而形成的第四系松散堆积物，已控制松散堆积物最大厚度1.20米，基底为白垩系下统下城子组砂岩。场址区地层以第四系松散堆积物为主，主要由杂填土（0.5米）、粉质粘土（0.7米）、全风化砂岩（2.52.7米）、强风化砂岩组成。场址场地所有钻孔均未见地下水。本区标准冻深1.802.00米，参照相邻场地给出冻胀等级为级，冻胀类别为弱冻胀。1.3.2.2 场地地下水条件场地所有钻孔均未见地下水。1.4 项目任务和规模本工程建设容量为2MWp，建设面积20373m2，工程总投资1779.40万元，单位投资8.90元/Wp，项目建设工期6个月。建设范围包括光伏发电系统，升压系统，并网设备、控制室、监控系统及配电装置室等设施。1.5 太阳能光伏系统配置和布置本项目总装机容量为2MWp，分为3个子阵，其中库房屋顶方阵1020kWp，厂房屋顶方阵420kWp，车库屋顶方阵560kWp，采用多晶硅电池组件。采用分散逆变、一级升压、集中并网方案。本工程光伏组件方阵全部采用以朝南屋顶平铺式安装，每个子方阵充分利用屋顶的有效面积布置。库房屋顶方阵及厂房屋顶方阵的阵列布置列间距为25mm，行间距为1m；车库屋顶方阵的阵列布置列间距为25mm，行间距1.6m。间距可保证足够的电缆敷设空间及组件散热空间，便于将来运行维护。1.6 电气本项目选用250Wp 规格多晶硅电池组件，组件数量共计8000 块。选用1MW逆变器1台、630kW逆变器1台、500kW逆变器1台。太阳能电池组件经日光照射后，形成低压直流电，电池组件串联后的直流电送至汇流箱；经汇流箱汇流后引至逆变器室，逆变后的三相交流电经电缆引至低压配电柜，再集中引至升压变压器，通过一级升压后接入新建的配电装置室，然后利用新建输电线路接入电网。考虑现场实际情况，项目共设2个集中逆变升压区，车库集中逆变升压区布置在车库附近，内设逆变器、低压开关柜、升压变压器等设备，库房、厂房集中逆变升压区布置在库房附近，内设逆变器、低压开关柜、升压变压器、高压配电装置、监控设备等。1.7 工程消防设计站内须按GB 50140-2005建筑灭火器配置设计规范设置灭火器。根据配置点的火灾类别、危险等级和灭火器具形式进行相关配置。户外箱变附近配置推车式干粉灭火器，用于箱变等电器带油设备的灭火；其它户外配电装置及公用设施根据规范配备手提式干粉灭火器。此外，室内还应配有一定数量的消防铲、消防斧及消防铅桶等消防器材。1.8 土建工程1.8.1 光伏阵列支架本项目分三个子阵建设与在厂区的库房、厂房及车库屋面，占用屋顶总面积20373m2。太阳能支架使用专用夹具固定在彩钢瓦屋面或檩条上。1.8.2 站主要建筑物总配电房布置在车库的东南边，距厂房垂直距离2米，内设高低压配电装置室、逆变器室、控制室、SVG 室和休息室等。总配电房拟采用钢筋混凝土框架结构，按6 度抗震设防，框架抗震等级为四级。逆变器室布置在库房的西北侧，距厂房垂直距离8米。逆变器室拟采用砌体结构。场内建筑物一般情况采用天然地基，若遇不良地质情况，则考虑采用人工地基。1.9 项目施工组织设计本工程采用项目法施工，工程将以项目经理负责制为核心，以分工合作为依托，认真贯彻执行ISO9001及ISO14000国际标准，组建精干高效的项目经理部，下设专项管理机构，建立质量保证体系，健全管理制度，全面实行对项目从材料采购直至工程交工的全方位、全过程的控制管理，项目部做到对公司负责。项目管理全部由项目经理负责。项目经理部由项目经理、生产经理、项目总工程师及各部室的专业技术和管理人员组成。项目经理代表公司全面负责对工程的领导、决策、指挥、协调、管理，对工程质量的进度、成本、安全和文明施工负全部责任。项目经理对公司负责，项目部所有人员对项目经理负责。严格按照业主指定的取水口，合理布置用水管线，以满足现场施工需求。现场采用TN-S三相五线制接零保护系统供电。现场用电线路沿场地周边敷设，总配电箱至分配电箱的线路采用地埋方式敷设。施工用电由总配电柜引至各楼层的分配电柜，再经分配电箱引至操作部位。按机械用电量考虑：序号设备名称单位数量1电焊机：台22切割机（切割铝合金、铁）台23台钻台84手枪钻：把55云石切割机：台51.10 工程管理设计本光伏电站容量为2MWp。参照类似工程管理机构设置原则成立项目公司，充分适应光伏发电的行业特点，做到机构精干、指挥有力、工作高效。在建设期间项目公司组织机构：部门设置：综合办公室、工程部、生产准备部、财务部。岗位设置：经理1 人、总工程师1 人、综合办公室3 人、工程部10 人（包括：质控经理1 人、设计经理1 人、施工经理1 人、采购经理1 人、安全经理1 人）、生产准备部3 人（含调试经理1 人）、财务部2 人，合计20 人。在建设阶段项目公司的基础上成立项目运营公司，全面负责本光伏电站的生产和经营管理。全厂定员5人，光伏电站采用运行检修分开的生产模式，尽量精简人员，节省开支。所有人员均应具备合格资质，有一专多能的专业技能，主要运行岗位值班员应有全能值班员水平；设备运行实行集中控制管理，设备检修实行点检定修制管理。项目公司设总经理一人，全面负责公司的生产、经营管理工作。公司内部将设立财务部1 人（会计一人，出纳由生产人员兼职）、生产3 人，总定员5 人。1.11 环境保护和水土保持设计太阳能光伏发电属清洁能源工业，工程的建设及投运总体对区域环境影响较小。工程建设过程中对生态环境有一定影响；建成投运后，光伏电站对周围环境无任何影响，生活污水和垃圾由于产生数量少，对环境影响甚微。光伏电站土建施工过程中将采取洒水等措施，尽量降低空气中颗粒物的浓度。施工期固体废物主要为建筑垃圾及生活垃圾，要求随时产生随时清运并处置，避免刮风使固体废弃物飞扬，污染附近环境。太阳能光伏发电系统在发电过程中无噪声无污染，因此本项目运行对周围的声环境敏感点无影响。在光伏电站建成投运后，主要固体废弃物为生活及检修垃圾，设置集中存放点，并定期集中处理，对环境无不良影响。按照水土保持防治分区，根据工程建设可能造成的水土流失和危害情况，布置水土流失防治措施。 太阳能光伏发电是一种清洁能源，与火电相比，可节约大量的煤炭或油气资源，有利于环境保护。同时，太阳能是取之不竭用之不尽的可再生能源，早开发早受益。1.12 劳动卫生与工业卫生设计光伏电站的建设和生产运行应符合我国目前的有关政策，以及电力行业的设计规程和设计规定，充分考虑保障施工、运行人员安全健康的因素，并符合国家有关标准和规定。电站的设计将遵循劳动部劳字（1988）48号关于生产性建设工程项目职业安全卫生监察的暂行规定和火力发电厂劳动安全和工业卫生设计规程（DL50531996） 等规定的要求，有重点地采取防护措施，以确保工作人员的人身安全和身体健康。按照现行的建筑设计有关标准规范的规定，并配备必要的仪器设备如消防与救护设施、火灾报警系统和灭火设施、安全供水系统、安全供电系统、隔声降噪操作室、控制室、值班室等、防暑、降温与防寒、防冻设施。电站需设立安全卫生管理机构，对生产过程中职业安全与卫生防范措施的实施进行监督。安监办专职安全管理人员应编制相应的安全管理制度，各生产班组均设有兼职安全员负责监督各项安全卫生措施的实施、劳动防护用品的采购、发放以及对事故应急预案的编制与执行等工作。1.13 工程设计概算1.13.1 编制原则和依据1.13.1.1 价格水平年静态投资为2013年一季度水平。1.13.1.2 定额的选用及费用标准a）主要编制原则 依据国家、部门及省和当地现行的有关文件规定、费用定额、费率标准等，材料、设备等价格按该地区2013年一季度价格水平计列。b）主要编制依据及参考依据国家现行文件及规定。1.13.2 投资主要指标1）本工程投资比例：资本金21.32%，国家政策补助进78.68%，无银行贷款。基本预备费按2%计算。2）工程总投资1779.40万元，单位投资8.90元/Wp1.14 经济与社会效益分析1.14.1 财务评价 r 项目规模：本项目总装机为2MWp。 r 年平均上网电量：2164.57MWh；r 建设工期：6个月；r 财务评价期：26年（含建设期）；评价结论： 在年平均上网电量：2164.57MWh，含税上网电价0.65元/kWh的条件下，各项评价指标符合规定要求，对于清洁能源发电项目来说本项目在经济上可行，且具有较好的经济效益。1.14.2 社会效益评价1.14.2.1 节能和减排效益太阳能取之不尽无之不竭，属于清洁的可再生能源，是我国发展迅速的新型替代能源。开发利用太阳能资源是调整能源结构，实施能源可持续发展的有效途径，同时也有利于生态与环境保护。太阳能电站建成后，源源不断的为电网提供电量，每年可为国家节约不少标煤。相应每年可减少多种有害气体和废气排放，如二氧化硫、二氧化碳排放量，减少烟尘排放量、一氧化碳和碳氢化合物等。太阳能发电可以节约煤炭资源，保护人类生存环境，所以建设太阳能光伏电站具有明显的社会效益及环境效益。1.14.2.2 其他社会效益太阳能发电本质是半导体结器件的工作，通过光生伏特效应将太阳能转化为电能，不产生任何废弃污染物，建设太阳能电站代替煤电场，将大大减少燃煤电厂对周围环境的污染，充分利用可再生的、清洁的太阳能资源，节约不可再生的化石能源，减少污染、保护人类赖以生存的生态环境，其社会效益是非常明显的。太阳能工程突出的优点是环境效益好，不排放任何有害气体和废弃物，不需要移民，对人类生活居住干扰小。本工程所在地区均为滩涂，整个范围不大，对土地产生的影响非常小。因此，开发和利用太阳能既有利于提高中国能源供应的安全性，也能取得减排温室气体和解决中国能源供应不足的现状。120第二章 太阳能资源和当地气象条件2.1 地理条件场址位于穆棱市下城子镇，地理高程475米,地处东经130度3分2秒至130度3分11秒，北纬44度41分5秒至44度41分12秒，此地块为旱地，坡度15度，占地面积40万平方米。2.2 气象条件2.2.1 气象概况黑龙江省属于太阳能资源丰富区，年太阳总辐射量为44005028MJ/m2（相当于12221397KWh/m2），其总辐射的空间分布趋势为西南部太阳总辐射值最大，中东部和北部地区太阳总辐射相对较少。下图为黑龙江省太阳总辐射空间分布图。本工程场址图2.1 黑龙江省年太阳总辐射分布图太阳能热发电主要利用的是太阳直接辐射资源。黑龙江省太阳直接辐射年总量为25263162 MJ/m2，直接辐射在总辐射中所占比例较大，在0.570.63之间，其空间分布与总辐射的空间分布相近，大部分地区太阳直接辐射都在2800 MJ/m2以上。黑龙江省太阳直接辐射资源丰富，有利于太阳能光伏发电。图2.2 黑龙江省太阳直接辐射空间分布黑龙江省年日照时数在22422842小时之间，日照时间较长，利用太阳能资源的条件较好，其空间分布与太阳能总辐射分布基本一致，自西向东减少，春、夏季日照时数较多。图2.3 黑龙江省年日照时数分布图项目地点气候资料：年平均气温 5.3,最冷月平均温度-16.2, 最热月平均温度 22.0,极端最高温度 37.5,极端最低温度-45.2,年平均总降水量651.6mm,年日照时数 2400-2800 小时,年辐射总量在 4400050000 焦耳/平方米。2.2.2 气象资料表2-1 1999年至2008年穆棱市各月日照时数年份1月2月3月4月5月6月7月8月9月10月11月12月年1999158.716.6208.3229.3226.1219.5255.1243.6236.1197.8174.7135.82449.62000139.919222168.3209.6309.8222.2231.4202.5205.5180.5130.82420.52001163.9201.9190.2214.5240.4276.8229.24261.8211.1210.2190.92638.52002122.7190.1238.6160.6271.7215.1171163233.6138151.4153.12208.92003133.9192.3236.1215232.8198.7161.6238.6235154.8155.4160.22314.42004133.4136.9238.4232.8216.4311.6192.2273.7223.8189.9129.1137.32415.52005140.7148228.7170.4212.6236171197.2202.6208.3163.3134.222132006164.4183.4215.3166.5239.3186.4250213234.7219.6168.7145.723872007171.9172.4209.2219.9197.4272.3265.1241.5193.6216.5186.213924852008212.1222.5166.2230189.5315.4207.8187.1237.5156.6170165.82460.5合计1541.61810.1215320072235.82541.62125.82236.12261.21898.11689.51492.823992.9平均日154.16181.01215.3200.7223.58254.16212.58223.61226.12189.81168.95149.282399.29照时数表2-2哈尔滨1996-1999年太阳日照辐射单位：(0.01MJ/m2)编号台站名称(*)采集年份(*)1月总辐射2月总辐射3月总辐射4月总辐射5月总辐射6月总辐射7月总辐射8月总辐射9月总辐射10月总辐射11月总辐射12月总辐射年总辐射哈尔滨 台站代码5095319961948329393457634799959226622945612250887447493187219530144184622531997171492483142509609036374470803701535119351142297342104215183501237199817495260594871054866670626666861383495694398626685176251400947662219991804226761456615458963344665886255350550466262943019399145374800384年月总辐射721691070441826432183572533762663532502112021991865031177217759658147月平均总辐射180422676145660.854589.36334466588.362552.850549466252943019399145364年总辐射19201504年年平均辐射480038太阳电池方阵面上的平均日总辐射千卡/平方厘米139.23228.65352.375435.321488.841531.007482.735390.105371.816227.12154.7112.18314.634年平均峰值日照小时为H1.61512.65234.087555.049725.670556.159685.599724.525214.313072.63461.7941.30133.64976（因为穆棱当地没有日照辐射采集站点 因此整个系统计算参照离项目地点最近的哈尔滨站点的数据计算）2.3 太阳能资源分析2.3.1 太阳能测站资料的整理和分析表2-3 太阳能资源地区分类区域划分丰富区较丰富区可利用区贫乏区备注年总辐射量千焦/厘米2年580500-580420-500420丰富区为一类地区全年日照时数3000H2400-3000H1600-2400H1600地域内蒙西部、新疆南部甘肃西部、青藏高原新疆北部、东北、内蒙东部、华北、陕北、宁夏、甘肃部分、青藏高原东侧、海南、台湾东北北端、内蒙呼盟、长江下游、两广、福建、贵州部分、云南、河南、陕西重庆、川、贵、桂、赣部分地区较丰富区为二类地区特征日照时数3300小时日照时数2600-3300小时太阳能丰富区到贫乏区的过度带日照时数1800小时年日照百分率0.4建议不使用太阳能的地区可利用区为三类地区年日照百分率0.75年日照百分率0.6-0.75贫乏区为四类地区表 2-4 哈尔滨地区日照总辐射量数据月份月总辐射量(0.01MJ.m-2平均日总辐射量(0.01MJ.m-21180.45.822267.69.563456.614.734545.918.205633.320.436665.922.207625.520.188505.516.319466.215.5410294.39.49111946.4712145.364.69合计48002.3.2 太阳能资源综合分析与评价 图2-5 全国各地区日照辐射分布图图2-6 中国各地区日照时数图根据上当地气象数据，穆棱地区的年总辐射量为480千焦/厘米2，年日照时数为2400小时，可划分为太阳能资源三类地区，为可利用区。第三章 其它必要的背景条件3.1 工程简介3.1.1 项目概况 拟建项目位于穆棱市下城子镇，地理高程475 米，地处东经13032”至1303 11 ”，北纬44415”至4441 12 ”，地块为旱地，坡度15 度，占地面积40万m2。穆棱市有着优越的地理位置。东与俄罗斯接壤，有44公里的边境线；南连绥芬河、东宁等国家一级口岸，西接闻名遐迩的牡丹江市、风光秀丽的镜泊湖；北靠煤城鸡西市。既处在东北亚“金三角”之中，又位于对俄出口的黄金通道上。国际经贸大通道301国道和滨绥铁路 贯穿全境，形成了纵横交错、四通八达的交通网络。3.1.2 执行规范及勘察依据 岩土工程勘察规范 （GB50021-2001）建筑地基基础设计规范 （GB50007-2002）建筑抗震设计规范 （GB50011-2001）建筑桩基技术规范 （JGJ94-2008）黑龙江省建筑地基基础设计规范 （DB23/902-2005）黑龙江省岩土工程勘察技术规程 （DB23/497-99）3.2 区域地质构造及地震动参数本项目在区域地质上位于吉黑陆块的东南部延边槽地褶带，自西向东分别为松辽拗陷（1）、小兴安岭张广才岭槽地褶带（2）、佳木斯台隆（3）、乌苏里槽地褶带（4）、延边槽地褶带（5）。项目拟建场地从构造划分的角度看，隶属新华夏系第二隆起带，张广才岭与老爷岭褶皱系之偏北部位。由于受晚近时期各形造构迹之间的相互联合与复合，使得该区构造复杂而零乱。工程拟建场地所在的区域，属于东北地震区东部，该区是我国地震活动频次相对低、强度较弱的地区。该区地震少，且成带不明显。东北地震区的地震活动受构造环境控制，该区的敦密断裂带有深源地震（宁安附近），属太平洋地震带俯冲带地震震源深300-600km。据地质、地形、地貌特点，本场地为对建筑抗震有利地段，按国家标准建筑抗震设计规范（GB50011-2001）规定，本区地震分组为第一组，场地类别为类，抗震设防烈度为6度，设计基本加速度值0.05，设计特征周期0.35s。拟建场地区域是构造相对稳定区，适宜进行光伏电场工程建设。工程场地不压重要矿产和文物。拟建场地所在地区最大冻结深度为1.91m，标准冻结深度为1.86m。综上所述：场地是处于地质构造相对稳定区域；无泥石流及滑坡等不良地质作用，无人为地质破坏现象，适宜进行光伏发电场的建设。3.3 场地工程地质条件3.3.1 场址区域地质构造概况301国道与桦林路交叉口，301国道南侧15米，桦林路西侧10米，中在汽车城厂区内。所处地貌单元为一级阶地，场地较平坦，西部高、东部低，南部高、北部低，比差1.18米。场地地基土为冲积而形成的第四系松散堆积物，已控制松散堆积物最大厚度1.20米，基底为白垩系下统下城子组砂岩。场址区地层以第四系松散堆积物为主，主要由杂填土（0.5米）、粉质粘土（0.7米）、全风化砂岩（2.52.7米）、强风化砂岩组成。场址场地所有钻孔均未见地下水。本区标准冻深1.802.00米，参照相邻场地给出冻胀等级为级，冻胀类别为弱冻胀。3.3.2 场区基本工程地质条件3.3.2.1 场址区岩土工程条件场址区地层以第四系松散堆积物为主，现将各岩土层工程地质特征自上而下、由新至老分述如下：第四系松散堆积物（Q42al）:1层：杂填土：为近代地表人工填土，各钻孔均有分布，厚度0.50米，底层面标高99.97101.15米，底层面较平坦，比差1.18米，灰黄色，由粘性土、砂、碎石等残土组成。2层：粉质粘土：只见于该场地2号钻孔中，厚度0.70米，底层面埋深1.20米，底层面标高99.27米。灰黄色，湿，硬可塑状态，以粘粒为主，含砂及砾，粘性一般，具铁锰质斑点，无光泽及摇震反应，干强度中等，中等韧性。由于该层粉质粘土中砂砾石含量较多，厚度较薄0.70米，没有采取到合格的原状样品。本层属中压缩性土，做标准贯入测试1个点，击数为7.5击，综合标准贯入测试、按黑龙江省建筑地基基础设计规范（DB23/902-2005）表4.3.2-6，结合现场观察及本地区工作经验确定承载力特征值180KPa。白垩系基底岩石（K1x）：3层：全风化砂岩：分布普遍，层位稳定，厚度2.502.70米，顶层面埋深0.501.20米，顶层面标高99.27101.15米，顶层面较平缓，比差1.88米；底层面埋深3.103.70米，底层面标高96.7797.95米，底层面较平缓，基本随原始地形变化而变化，比差1.18米。灰黄色，全风化，原岩结构不明显，手捻易碎，呈松散砂状，砂颗粒由石英、长石等组成，风化程度自上而下逐渐减弱，本层做标准贯入测试6个点，击数2641击，平均为35.33击，岩体基本质量等级为，岩石质量指标RQD25，属于极差岩石，按软质岩石，结合现场观察及本地区工作经验，确定承载力特征值350KPa。4层：强风化砂岩：各钻孔均有分布，灰黄色，强风化，块状构造，岩芯呈碎块状，部分碎块手捻不动，部分碎块手捻呈砂状，砂颗粒由石英、长石等组成，风化程度自上而下逐渐减弱，本层做标准贯入测试6个点，击数5681击，平均为66.33击。已控制强风化砂岩厚度2.603.50米，顶层面埋深3.103.70米，顶层面标高96.7797.95米，顶层面较平缓，基本随原始地形变化而变化，比差1.18米。岩体基本质量等级为，岩石质量指标RQD25，属于极差岩石，按硬质岩石，结合现场观察及本地区工作经验，确定承载力特征值500KPa。3.3.2.2 场地地下水条件场地所有钻孔均未见地下水。3.4 场区气象工程条件3.4.1 气象条件 穆陵市属中温带大陆季风气候，地处盆地，四面环山，四季分明。西部山脉阻挡沙尘暴的入侵，使得穆陵地区免受沙尘天气。年平均气温 5.3，最冷月平均温度-16.2,，最热月平均温度 22.0，极端最高温度 37.5，极端最低温度-45.2，年平均总降水量651.6mm，年日照时数 2400-2800 小时，年辐射总量在 4400050000 焦耳/平方米。3.5 场地工程地质条件结论及建议（1）场址区地震动反应谱特征周期为0.35s，地震动峰值加速度小于0.05g，抗震设防烈度为6度，工程区属构造稳定区。（2）场址区为中等复杂场地，地基等级为中等复杂地基；场地环境类别为类。（3）场址区杂填土层、粉质粘土层、全风化砂岩层、强风化砂岩层，建议进行适当的工程处理，以满足工程需要。（4）场地土对混凝土结构、混凝土结构中的钢筋无腐蚀性；场地水对钢结构不具有腐蚀性，对混凝土结构具有弱腐蚀性，需采取防护措施。（5）区内多年季节性标准冻土深度为地面以下1.8m2m。（6）建议下阶段对场地进行勘察试验，进一步查明地基土的物理力学性质和建筑物地基的工程地质性质，进行工程地质评价。第四章 项目任务与规模4.1 项目任务常规能源资源的有限性和环境压力的增加，使世界上许多国家加强了对新能源和可再生能源技术发展的支持。近几年，国际光伏发电发展迅速，光伏发电已由补充能源向替代能源过渡，并在向并网发电的方向发展。xx集团有限公司为相应国家号召，结合当地实际情况，决定建设本光电建筑一体化项目。4.2 项目规模本工程建设容量为2MWp，建设面积20373m2，工程总投资1779.40万元，单位投资8.90元/Wp，项目建设工期6个月。建设范围包括光伏发电系统，升压系统，并网设备、控制室、监控系统及配电装置室等设施。第五章 总体方案设计太阳能光伏并网发电系统由太阳能电池组件方阵系统、逆变器系统、电气接入系统、监控系统等部分组成，各部分的设备选型和合理的系统设计是工程的关键。5.1光伏系统总体规划5.1.1 光伏系统总体布置本项目总装机容量为2MWp，分为3个子阵，其中库房屋顶方阵1020kWp，厂房屋顶方阵420kWp，车库屋顶方阵560kWp，采用多晶硅电池组件。采用分散逆变、一级升压、集中并网方案。5.1.2 光伏系统总体要求本项目为利用太阳能发电的可再生能源项目，在设计中渗透绿色、环保的理念，充分利用当地丰富的阳光资源。总体要求如下：（1）太阳能电池组件要选择效率高、性价比好、衰减小、技术成熟的产品，尽量选用较大功率组件，降低配套支架、土建和安装费用；（2）逆变器尽量选用性能可靠，欧洲效率高，额定功率较大产品，降低设备能耗，提高发电效率；（3）电池方阵安装方式选用简单可靠的固定方式，减少维护工作，省去复杂跟踪支架成本且有利于建成后的高可靠生产运行；
