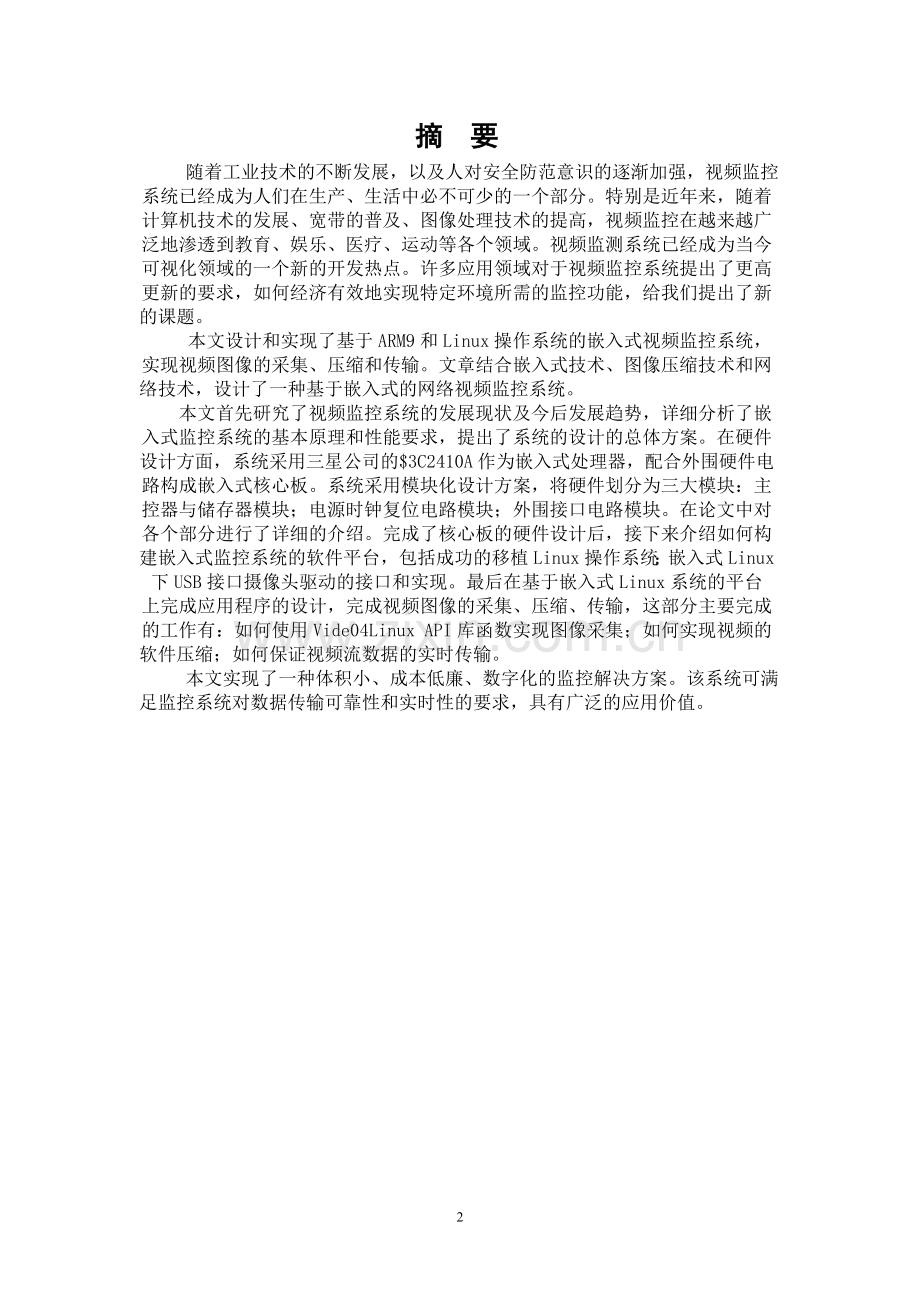

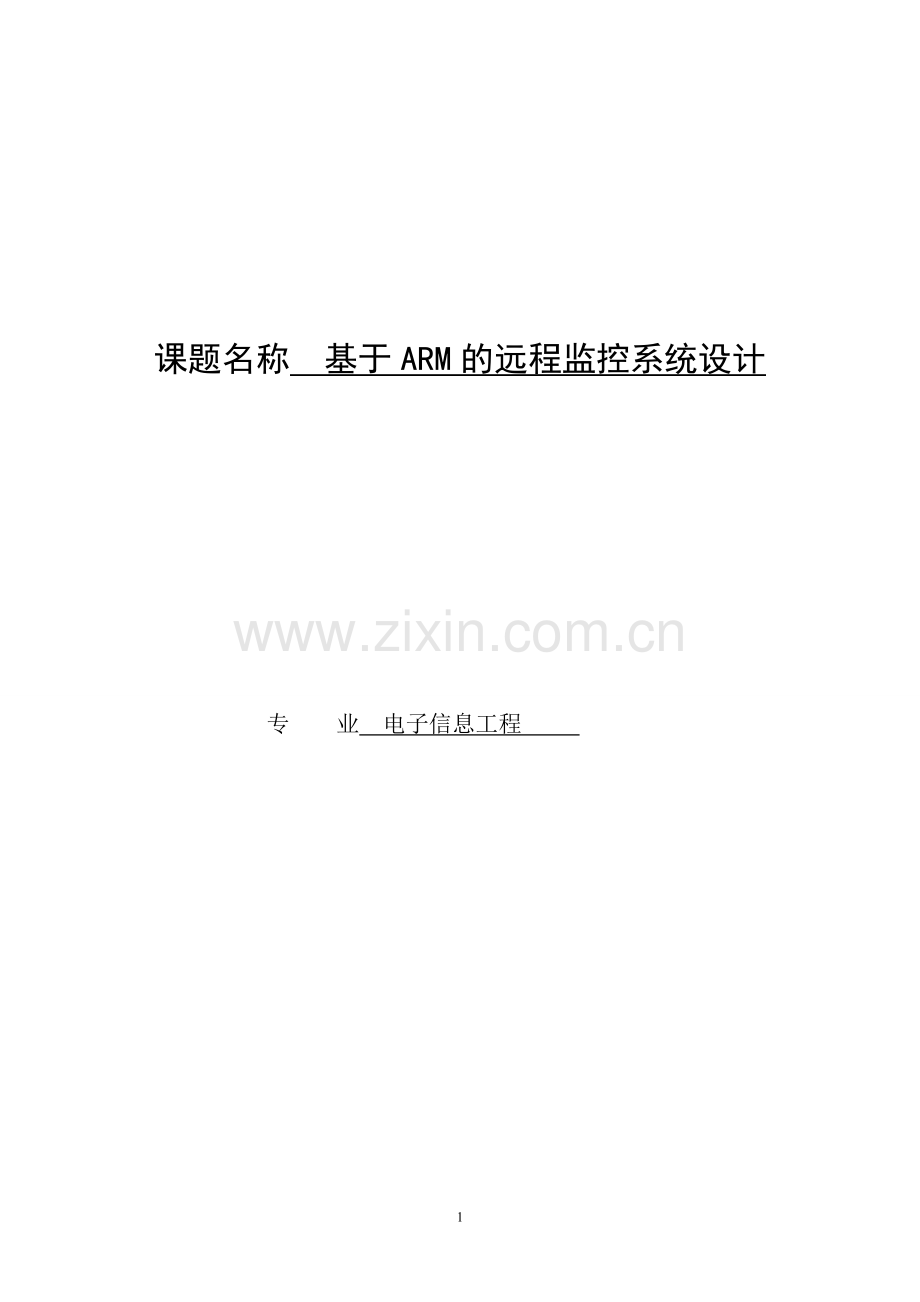

课题名称 基于ARM的远程监控系统设计 专 业 电子信息工程 摘 要 随着工业技术的不断发展，以及人对安全防范意识的逐渐加强，视频监控系统已经成为人们在生产、生活中必不可少的一个部分。特别是近年来，随着计算机技术的发展、宽带的普及、图像处理技术的提高，视频监控在越来越广泛地渗透到教育、娱乐、医疗、运动等各个领域。视频监测系统已经成为当今可视化领域的一个新的开发热点。许多应用领域对于视频监控系统提出了更高更新的要求，如何经济有效地实现特定环境所需的监控功能，给我们提出了新的课题。 本文设计和实现了基于ARM9和Linux操作系统的嵌入式视频监控系统，实现视频图像的采集、压缩和传输。文章结合嵌入式技术、图像压缩技术和网络技术，设计了一种基于嵌入式的网络视频监控系统。 本文首先研究了视频监控系统的发展现状及今后发展趋势，详细分析了嵌入式监控系统的基本原理和性能要求，提出了系统的设计的总体方案。在硬件设计方面，系统采用三星公司的$3C2410A作为嵌入式处理器，配合外围硬件电路构成嵌入式核心板。系统采用模块化设计方案，将硬件划分为三大模块：主控器与储存器模块；电源时钟复位电路模块；外围接口电路模块。在论文中对各个部分进行了详细的介绍。完成了核心板的硬件设计后，接下来介绍如何构建嵌入式监控系统的软件平台，包括成功的移植Linux操作系统；嵌入式Linux下USB接口摄像头驱动的接口和实现。最后在基于嵌入式Linux系统的平台上完成应用程序的设计，完成视频图像的采集、压缩、传输，这部分主要完成的工作有：如何使用Vide04Linux API库函数实现图像采集；如何实现视频的软件压缩；如何保证视频流数据的实时传输。 本文实现了一种体积小、成本低廉、数字化的监控解决方案。该系统可满足监控系统对数据传输可靠性和实时性的要求，具有广泛的应用价值。1.绪论当今社会是一个高速发展的社会，信息获取的方便快捷可以使我们领先一步并创造出巨大的利益，而我们或许信息的一个重要途径就是眼睛。在人的感官中有80%是来自是觉1。图像时客观事物的形象、生动的描绘，是直观而具体的信息表达方式，是人类重要的信息载体。随着科学技术的快速发展和人民物质生活水平的提高，视频监控系统以其直观、方便和信息内容丰富的特点，日益受到人们的青睐，并在各行各业得到了广泛的应用。生活中有电梯监控，门禁，车库监控等等。电讯行业有基站监控，银行系统又柜员机监控，林业部门有火情监控，交通方面有违章监控和流量监控等。1.1嵌入式系统简介嵌入式系统(Embedded System)是计算机的一种应用形式，通常指嵌入在宿主设备中的微处理机系统。它所强调的是：隐藏计算机的常见形式，辅助寄宿主设备，使宿主设备的功能智能化。据此，通常把嵌入式系统定义为一种以应用为中心，以计算机为基础，软硬件可以剪裁，适用于系统对功能、可靠性、成本、体积、功耗有严格要求的专用计算机系统011。嵌入式系统有如下共同点：(1)功能专一：专门为某一特定应用系统而设计；(2)结构紧凑：嵌入式系统结构必须特别的紧凑，从而达到小体积，高性能，低成本，低功耗；(3)智能灵活及实时性：要对不同的情况做出不同的反应，同时必须实时地 给出计算的结果并进行实时控制。 (1)硬件环境硬件环境是整个嵌入式操作系统和应用程序运行的硬件平台，不同的应用通常有不同的硬件环境。在做嵌入式设计的时候要根据不同的性能需求设计不同的底层硬件。(2)嵌入式操作系统嵌入式操作系统控制着应用程序编程与硬件的交互作用，保证系统的运行以及各种操作的实现。它为应用程序提供了一个软件平台。嵌入式操作系统具有相对不变性。(3)嵌入式应用程序运用程序运行于操作系统之上，利用操作系统提供的机制完成特定功能的嵌入式应用。不同的系统需要设计不同的嵌入式应用程序。1.2 课题背景 课题来源于电梯网络视屏监控系统，电梯网络视频监控系统由位于控制柜中的服务器、客户端组成，实现一个具有视频采集压缩及传输功能的可以直接接入以太网的网络摄像机基本过程是：电梯发生故障时，维护人员在客户端上拨号接通服务器，由于服务器实时采集电梯内的视频图像，并通过以太网传送给客户端，维护人员可以通过监控客户端来实现电梯内的监控。1.3 论文主要内容和结构安排 针对监控系统中的关键技术进行分析，本文将重要研究一下内容 （1）嵌入式操作系统的实现 在ARM微处理器上运行嵌入式操作系统，可以为上层软件的开发提供统一的接口，方便系统功能的进一步扩展升级。 （1）图像信号的采集与压缩 通过伸向头采集视频数据后，再进行视频图像压缩。选用合适的视频图像压缩方式对远程监控的效果有很大的影响。MJPEG视频压缩方式对视频数据信号采用帧内压缩，而不进行帧间压缩，容易实现，成本较低6。（1） 视频数据的网络传输 嵌入式Linux系统具有完整的TCP/IP协议，因此，可以采用socket编程建立一个基于TCP/IP的嵌入式视频服务器。 全文结构安排如下： 第一章：综合论述了视频监控系统的现状和发展情况。 第二章：提出了本系统的整体结构，介绍了S3C6410的体系结构。 第三章：研究嵌入式Linux在ARM上的裁减和移植。 第四章：简单介绍了基于V4L的视频采集程序以及图像压缩理论 第五章：视屏传输的实现。介绍了建立连接的相关内容并对本系统连接测试。 第六章：对本文的工作进行总结，并提出展望。2.系统整体结构2.1 视屏监控系统的结构设计 基于嵌入式技术的监控系统前端采用摄像头采集视频流，然后通过网络传输到接受者。整体结构如图2.1.1所示。该系统采用基于ARM11的S3C6410X微处理器，通过在处理器上运行Linux操作系统，构建嵌入式服务器，接受来自摄像头的视频流，再进行压缩编码，再传送实现监控7。2.2 ARM处理器简介 ARM（AdvancedRISCMachines），既可以认为是一个公司的名字，也可以认为是对微处理器的通称，还可以认为是一种技术的名字。 ARM处理器是一个32位元精简指令集(RISC)处理器架构,其广泛地使用在许多嵌入式系统设计。ARM处理器具有以下特点8：1、体积小、低功耗、低成本、高性能； 2、支持Thumb（16位）/ARM（32位）双指令集,兼容性好。3、大量使用寄存器，指令执行速度更快； 4、大多数数据操作都在寄存器中完成； 5、寻址方式灵活简单，执行效率高； 2.3 S3C6410体系结构 S3C64xx系列的应用处理器芯片是三星主推的，三星目前推出了S3C6400和S3C6410，都是基于ARM11架构的，而且硬件管脚兼容，应该说大致的功能基本相同，比较明显的区别就是S3C6410带有2D/3D硬件加速9。 S3C6410是一个强大的应用处理器，该芯片架构如图2.3.1：3. 嵌入式系统软件平台3.1 Linux 操作系统简介 Linux是一种自由和开放源码的类Unix操作系统。目前存在着许多不同的Linux,但它们都使用了Linux内核。Linux可安装在各种计算机硬件设备中，从手机、平板电脑、路由器和视频游戏控制台，到台式计算机、大型机和超级计算机。Linux是一个领先的操作系统，世界上运算最快的10台超级计算机运行的都是Linux操作系统。严格来讲，Linux这个词本身只表示Linux内核，但实际上人们已经习惯了用Linux来形容整个基于Linux内核，并且使用GNU 工程各种工具和数据库的操作系统。Linux得名于计算机业余爱好者Linus Torvalds。10Linux可以运行在多种硬件平台上，如具有x86、680x0、SPARC、Alpha等处理器的平台。此外Linux还是一种嵌入式操作系统，可以运行在掌上电脑、机顶盒或游戏机上。2001年1月份发布的Linux 2.4版内核已经能够完全支持Intel 64位芯片架构。同时Linux也支持多处理器技术。多个处理器同时工作，使系统性能大大提高。ARM技术和Linux成功的结合充分满足了各类应用对嵌入式平台高性能、低功耗和低价格的要求，通过开发环境、开源社区和ARM的商业伙伴的有时为嵌入式开发停工了灵活的选择11。3.2 交叉编译环境的建立 通常嵌入式系统的软件编译和执行是两个不同平台上进行的。编译时在宿主机上进行的，执行是在目标机，及嵌入式系统的硬件平台。一般是在宿主机通过跨平台交叉编译器把源文件编译成目标平台可执行的文件在通过串口、并口或者网络下载至目标凭条的FLASH或者其他存储介质，然后由目标机来运行这些软件。本系统采用基于ARM11的S3C6410，可以使用常用的ARM交叉编译器，要成功构建完整的交叉编译环境，余姚在宿主机上创建一系列的工具，包括C/C+编译器、汇编器、连接器、嵌入式系统的标准C库和GDB代码调试器，成功建立好后便可以用这些工具进行嵌入式系统开发了16。3.3 嵌入式Linux移植 BootLoader是在操作系统内核运行之前运行的一段小程序。通过这段小程序，我们可以初始化硬件设备、建立内存空间映射图，从而将系统的软硬件环境带到一个合适状态，以便为最终调用操作系统内核准备好正确的环境。在嵌入式系统中，通常并没有像BIOS那样的固件程序（注，有的嵌入式CPU也会内嵌一段短小的启动程序），因此整个系统的加载启动任务就完全由BootLoader来完成。比如在一个基于ARM7TDMI core的嵌入式系统中，系统在上电或复位时通常都从地址0x00000000处开始执行，而在这个地址处安排的通常就是系统的BootLoader程序。专用的嵌入式板子运行GNU/Linux系统已经变得越来越流行。一个嵌入式Linux系统从软件的角度看通常可以分为四个层次12： 1、 引导加载程序。包括固化在固件(firmware)中的boot代码(可选)，和BootLoader两大部分。 2、 Lniuxn内核。特定于嵌入式板子的定制内核以及内核的启动参数。 3、 文件系统。包括根文件系统和建立于Flash内存设备之上文件系统。通常用ramdisk来作为rootfs。 4、 用户应用程序。特定于用户的应用程序。有时在用户应用程序和内核层之间可能还会包括一个嵌入式应用程序。常用的嵌入式GUI有：MicroWindows和MiniGUI等。 引导加载程序是系统加电后运行的第一段软件代码。PC机中的引导加载程序由BIOS(其本质就是一段固件程序)和位于硬盘MBR中的OS BootLoader（比如，LILO和GRUB等）一起组成。BIOS在完成硬件检测和资源分配后，将硬盘MBR中的BootLoader读到系统的RAM中，然后将控制权交给OS BootLoader。BootLoader的主要运行任务就是将内核映象从硬盘上读到 RAM 中，然后跳转到内核的入口点去运行，也即开始启动操作系统。 通常，BootLoader是严重地依赖于硬件而实现的，特别是在嵌入式世界。因此，在嵌入式世界里建立一个通用的BootLoader几乎是不可能的。尽管如此，我们仍然可以对BootLoader归纳出一些通用的概念来，以指导用户特定的BootLoader设计与实现。Boorloader的实现以来与CPU的体系结构，一般来说启动过程分为两个阶段13:第一阶段以来于CPU的体系结构大代码，比如设备初始化代码等。这个阶段完成的任务如下：（1） 硬件设备初始化（2）为第二阶段准备RAM空间（3） 复制Bootloader的第二阶段代码到RAM空间中（4） 设置好堆栈并跳转到第二阶段的C程序入口点 第二阶段则通常用C语言来实现，这样可以实现复杂的功能，而且代码会具有更好的可持续性和移植性。这个阶段的主要任务有：（1）初始化本阶段要使用的硬件设备（2） 检测系统内存映射（3）将内核映像和根文件系统从FLASH读到RAM中（4）为内核设置启动参数3.4 Linux平台下mjpg-streamer移植 本系统选用嵌入式Linux作为目标机操作系统，一方面由于Linux是一款免费的操作系统，能很好的见底成本，同时Linux的开发应用现在应经成为热门，有大量的资源可供学习与使用，并且Linux系统具有良好的可移植性和可裁剪性，能自动支持多任务管理。本系统采用ARM开发平台，所以依赖ARM硬件平台的代码都在arch/arm下面。根目录下面只需要修改Makefile文件，该文件主要任务是产生vmLinux文件盒内核模块，对该文件的修改主要是设置目标平台和制定交叉编译器14在 /opt/mini6410 目录下创建目录 webcamera 来作为我们本次移植工作的工作目录，输入以下命令创建： # mkdir p /opt/mini6410/webcamera 进入webcamera 目录下，通过 SVN 下载最新的mjpg-streamer - mini2440 项目源代码： # cd /opt/mini6410/webcamera/ # svn checkout http:/mjpg -streamer - mjpg-streamer - mini2440 -read -only 输入以下命令进行mjpg-streamer - mini2440 -read -only 目录： # cd mjpg-streamer - mini2440 -read -only 根据以下指示修改： 1) 用vi 编辑start_uvc_yuv.sh, 将内容： ./mjpg_streamer -o output_http.so -w ./www -i input_uvc.so -y 修改成 ./mjpg_streamer -o output_http.so -w ./www -i input_uvc.so -y -d /dev/video2 2) 用vi 编辑Makefile a) 在clean:处删除 make -C plugins/input_s3c2410 $ b) 再删除以下内容： input_s3c2410.so: mjpg_streamer.h utils.h make -C plugins/input_s3c2410 all CC=$(CC） cp plugins/input_s3c2410/input_s3c2410.so . c) 再到package: 处删除以下两行： input_s3c2410.so start_s3c2410.sh 3.5交叉编译mjpeg-stream 执行以下命令进行编译并打包： # cd /opt/mini6410/ webcamera/ mjpg-streamer - mini2440 -read -only / # export CC=arm-linux-gcc # make # make package 在当前目录下会生成 mjpg-streamer - mini2440 -bin.tar.gz, 将它拷入 SD卡备用。 Mini6410 上的摄像头 Bin”目录下找到我们编译好的可执行文件，文件名为mjpg-streamer - mini6410 -bin.tar.gz 。 4. 基于V4L的视频采集程序以及图像压缩理论 4.1 V4L2 Video for Linux two(Video4Linux2)简称V4L2，是V4L的改进版。V4L2是linux操作系统下用于采集图片、视频和音频数据的API接口，配合适当的视频采集设备和相应的驱动程序，可以实现图片、视频、音频等的采集。在远程会议、可视电话、视频监控系统和嵌入式多媒体终端中都有广泛的应用。在Linux下，所有外设都被看成一种特殊的文件，成为“设备文件”，可以象访问普通文件一样对其进行读写。一般来说，采用V4L2驱动的摄像头设备文件是/dev/v4l/video0。为了通用，可以建立一个到/dev/video0的链接。V4L2支持两种方式来采集图像：内存映射方式(mmap)和直接读取方式(read)。V4L2在include/linux/videodev.h文件中定义了一些重要的数据结构，在采集图像的过程中，就是通过对这些数据的操作来获得最终的图像数据。Linux系统V4L2的能力可在Linux内核编译阶段配置，默认情况下都有此开发接口。V4L2从Linux 2.5.x版本的内核中开始出现15.V4L2规范中不仅定义了通用API元素(Common API Elements)，图像的格式(Image Formats)，输入/输出方法(Input/Output)，还定义了Linux内核驱动处理视频信息的一系列接口(Interfaces)，这些接口主要有：视频采集接口Video Capture Interface;视频输出接口 Video Output Interface;视频覆盖/预览接口Video Overlay Interface;视频输出覆盖接口Video Output Overlay Interface;编解码接口Codec Interface。4.2 应用程序通过V4L2进行视频采集的原理 V4L2支持内存映射方式(mmap)和直接读取方式(read)来采集数据，前者一般用于连续视频数据的采集，后者常用于静态图片数据的采集，本文重点讨论内存映射方式的视频采集。应用程序通过V4L2接口采集视频数据分为五个步骤：首先，打开视频设备文件，进行视频采集的参数初始化，通过V4L2接口设置视频图像的采集窗口、采集的点阵大小和格式;其次，申请若干视频采集的帧缓冲区，并将这些帧缓冲区从内核空间映射到用户空间，便于应用程序读取/处理视频数据;第三，将申请到的帧缓冲区在视频采集输入队列排队，并启动视频采集;第四，驱动开始视频数据的采集，应用程序从视频采集输出队列取出帧缓冲区，处理完后，将帧缓冲区重新放入视频采集输入队列，循环往复采集连续的视频数据;第五，停止视频采集。4.2.1 视频采集的参数初始化在Linux下，摄像头硬件已经被映射为设备文件“/dev/video0”，用open函数打开这个设备文件，获得其文件描述符fd_v4l2，然后对这个文件描述符进行参数初始化。(1) 设置视频的采集窗口参数设置采集窗口就是在摄像头设备的取景范围之内设定一个视频采集区域。主要是对结构体v4l2_crop赋值，v4l2_crop由一个v4l2_buffer_type枚举类型的type和v4l2_rect类型的结构体c构成，来描述视频采集窗口的类型和大小。type设置为视频采集类型V4L2_BUF_TYPE_VIDEO_CAPTURE。c是表示采集窗口的大小的结构体，它的成员Left和Top分别表示视频采集区域的起始横坐标和纵坐标，width和height分别表示采集图像的宽度和高度。赋值后，用ioctl函数通过这个结构体对fd_v4l2进行设置。struct v4l2_crop enum v4l2_buf_type type;struct v4l2_rect c;(2)设置视频点阵格式和点阵大小主要是对结构体v4l2_format进行赋值，它由type和联合体fmt构成，来描述视频设备当前行为和数据的格式。把type赋值为视频采集类型V4L2_BUF_TYPE_VIDEO_CAPTURE，表示定义了一个视频采集流类型的buffer。fmt中，pix为表示图形格式的v4l2_pix_format型结构体。需要设定pix里的几个变量，pixelformat表示采集格式，设置为V4L2_PIX_FMT_YUV420;width、height表示图像的宽度、高度，以字节为单位;sizeimage表示图像所占的存储空间大小，以字节为单位;bytesperline表示每一行的字节数。赋值后，用ioctl函数通过这个结构体对fd_ v4l2进行设置。struct v4l2_format enum v4l2_buf_type type;union struct v4l2_pix_format pix; / V4L2_BUF_TYPE_VIDEO_CAPTUREstruct v4l2_window win; / V4L2_BUF_TYPE_VIDEO_OVERLAY_u8 raw_data200; / user-defined fmt;(3)设置视频采集的帧率结构体v4l2_streamparm来描述视频流的属性，它由type和联合体parm构成。type同上，由于选的是V4L2_BUF_TYPE_VIDEO_CAPTURE，所以仅需设定parm中的v412_capture型结构体capture即可。在其中， v4l2_fract型结构体timeperframe表示平均每一帧所占的时间，由其元素numerator和denominator共同决定，该时长为numerator/denominator;而capturemode则表示采集模式，采集高质量图片值为1，一般设为0。赋值之后，用ioctl函数通过这个结构体对fd_ v4l2进行设置。struct v4l2_streamparm enum v4l2_buf_type type;union struct v4l2_captureparm capture;struct v4l2_outputparm output;_u8 raw_data200; /* user-defined */ parm;4.2.2 申请并设置视频采集的帧缓冲区前期初始化完成后，只是解决了一帧视频数据的格式和大小问题，而连续视频帧数据的采集需要用帧缓冲区队列的方式来解决，即要通过驱动程序在内存中申请几个帧缓冲区来存放视频数据。应用程序通过API接口提供的方法(VIDIOC_REQBUFS)申请若干个视频数据的帧缓冲区，申请帧缓冲区数量一般不低于3个，每个帧缓冲区存放一帧视频数据，这些帧缓冲区在内核空间。应用程序通过API接口提供的查询方法(VIDIOC_QUERYBUF)查询到帧缓冲区在内核空间的长度和偏移量地址。应用程序再通过内存映射方法(mmap)，将申请到的内核空间帧缓冲区的地址映射到用户空间地址，这样就可以直接处理帧缓冲区的数据。(1)将帧缓冲区在视频输入队列排队，并启动视频采集在驱动程序处理视频的过程中，定义了两个队列：视频采集输入队列(incoming queues)和视频采集输出队列(outgoing queues)，前者是等待驱动存放视频数据的队列，后者是驱动程序已经放入了视频数据的队列。如图2所示。应用程序需要将上述帧缓冲区在视频采集输入队列排队(VIDIOC_QBUF)，然后可启动视频采集。(2)循环往复，采集连续的视频数据启动视频采集后，驱动程序开始采集一帧数据，把采集的数据放入视频采集输入队列的第一个帧缓冲区，一帧数据采集完成，也就是第一个帧缓冲区存满一帧数据后，驱动程序将该帧缓冲区移至视频采集输出队列，等待应用程序从输出队列取出。驱动程序接下来采集下一帧数据，放入第二个帧缓冲区，同样帧缓冲区存满下一帧数据后，被放入视频采集输出队列。应用程序从视频采集输出队列中取出含有视频数据的帧缓冲区，处理帧缓冲区中的视频数据，如存储或压缩。最后，应用程序将处理完数据的帧缓冲区重新放入视频采集输入队列,这样可以循环采集，如图4.2.1所示16:图4.2.1 视频采集输入和输出队列示意图(3)最终停止采集，释放内存帧缓冲区4.3 用V4L2采集视频的程序流程和相关API V4L2采集视频操作基本按照打开视频设备、设置视频格式、启动视频采集，循环处理视频数据、停止视频采集、关闭视频设备，具体操作通过ioctl等函数来实现。一般操作流程如下：(1)打开视频设备文件。int fd=open(/dev/video0,O_RDWR);(2)查询视频设备的能力，比如是否具有视频输入,或者音频输入输出等。ioctl(fd_v4l, VIDIOC_QUERYCAP, &cap)(3)设置视频采集的参数设置视频的制式，制式包括PAL/NTSC，使用ioctl(fd_v4l, VIDIOC_S_STD, &std_id)设置视频图像的采集窗口的大小，使用ioctl(fd_v4l, VIDIOC_S_CROP, &crop)设置视频帧格式，包括帧的点阵格式，宽度和高度等，使用ioctl(fd_v4l, VIDIOC_S_FMT, &fmt)设置视频的帧率，使用ioctl(fd_v4l, VIDIOC_S_PARM, &parm)设置视频的旋转方式，使用ioctl(fd_v4l, VIDIOC_S_CTRL, &ctrl)(4)向驱动申请视频流数据的帧缓冲区请求/申请若干个帧缓冲区，一般为不少于3个,使用ioctl(fd_v4l, VIDIOC_REQBUFS, &req)查询帧缓冲区在内核空间中的长度和偏移量 ioctl(fd_v4l, VIDIOC_QUERYBUF, &buf)(5)应用程序通过内存映射，将帧缓冲区的地址映射到用户空间，这样就可以直接操作采集到的帧了，而不必去复制。buffersi.start = mmap (NULL, buffersi.length, PROT_READ | PROT_WRITE, MAP_SHARED, fd_v4l, buffersi.offset);(6)将申请到的帧缓冲全部放入视频采集输出队列，以便存放采集的数据。ioctl (fd_v4l, VIDIOC_QBUF, &buf)(7)开始视频流数据的采集。 ioctl (fd_v4l, VIDIOC_STREAMON, &type)(8) 驱动将采集到的一帧视频数据存入输入队列第一个帧缓冲区，存完后将该帧缓冲区移至视频采集输出队列。(9)应用程序从视频采集输出队列中取出已含有采集数据的帧缓冲区。ioctl (fd_v4l, VIDIOC_DQBUF, &buf) ，应用程序处理该帧缓冲区的原始视频数据。(10)处理完后，应用程序的将该帧缓冲区重新排入输入队列,这样便可以循环采集数据。ioctl (fd_v4l, VIDIOC_QBUF, &buf)重复上述步骤8到10，直到停止采集数据。(11)停止视频的采集。ioctl (fd_v4l, VIDIOC_STREAMOFF, &type)(12)释放申请的视频帧缓冲区unmap，关闭视频设备文件close(fd_v4l)。以上的程序流程，包含了视频设备采集连续的视频数据的逻辑关系。而在实际运用中，往往还要加入对视频数据进行处理(如压缩编码)的工作，否则，视频流数据量相当大，需要很大的存储空间和传输带宽。上述过程中，每一个帧缓冲区都有一个对应的状态标志变量，其中每一个比特代表一个状态V4L2_BUF_FLAG_UNMAPPED 0B0000V4L2_BUF_FLAG_MAPPED 0B0001V4L2_BUF_FLAG_ENQUEUED 0B0010V4L2_BUF_FLAG_DONE 0B0100缓冲区的状态转化如图2.所示17:图4.3.1 缓冲区的状态标志转化图 5.视屏传输的实现 要实现现场监控，出了完成视屏采集的过程，还需要吧视频图像数据通过网络传输出去，因此需要在完成视频采集的基础上建立网络服务器，实现客户端和服务器之间的数据通信。5.1 TCP/IP协议简介 Transmission Control Protocol/Internet Protocol的简写，中译名为传输控制协议/因特网互联协议，又名网络通信协议，是Internet最基本的协议、Internet国际互联网络的基础，由网络层的IP协议和传输层的TCP协议组成。TCP/IP 定义了电子设备如何连入因特网，以及数据如何在它们之间传输的标准。协议采用了4层的层级结构，每一层都呼叫它的下一层所提供的网络来完成自己的需求。通俗而言：TCP负责发现传输的问题，一有问题就发出信号，要求重新传输，直到所有数据安全正确地传输到目的地。而IP是给因特网的每一台电脑规定一个地址。TCP/IP结构对应OSI结构TCP/IPOSI应用层应用层表示层会话层主机到主机层（TCP）（又称传输层）传输层网络层（IP）网络层网络接口层（又称链路层）数据链路层物理层网络接口层物理层是定义物理介质的各种特性： 1、机械特性。 2、电子特性。 3、功能特性。 4、规程特性。 5.2 socket网络编程 socket的英文原义是“孔”或“插座”。作为4BDS UNIX的进程通信机制，取后一种意思。通常也称作套接字，用于描述IP地址和端口，是一个通信链的句柄。在Internet上的主机一般运行了多个服务软件，同时提供几种服务。每种服务都打开一个Socket，并绑定到一个端口上，不同的端口对应于不同的服务。Socket正如其英文原意那样，象一个多孔插座。一台主机犹如布满各种插座的房间，每个插座有一个编号，有的插座提供220伏交流电， 有的提供110伏交流电，有的则提供有线电视节目。 客户软件将插头插到不同编号的插座，就可以得到不同的服务。根据连接启动的方式以及本地套接字要连接的目标，套接字之间的连接过程可以分为三个步骤：服务器监听，客户端请求，连接确认。 服务器监听：是服务器端套接字并不定位具体的客户端套接字，而是处于等待连接的状态，实时监控网络状态。 客户端请求：是指由客户端的套接字提出连接请求，要连接的目标是服务器端的套接字。为此，客户端的套接字必须首先描述它要连接的服务器的套接字，指出服务器端套接字的地址和端口号，然后就向服务器端套接字提出连接请求。 连接确认：是指当服务器端套接字监听到或者说接收到客户端套接字的连接请求，它就响应客户端套接字的请求，建立一个新的线程，把服务器端套接字的描述发给客户端，一旦客户端确认了此描述，连接就建立好了。而服务器端套接字继续处于监听状态，继续接收其他客户端套接字的连接请求。常用的Socket类型有两种：流式Socket（SOCK_STREAM）和数据报式Socket（SOCK_DGRAM）。流式是一种面向连接的Socket，针对于面向连接的TCP服务应用；数据报式Socket是一种无连接的Socket，对应于无连接的UDP服务应用。Socket为了建立Socket，程序可以调用Socket函数，该函数返回一个类似于文件描述符的句柄。socket函数原型为：int socket(int domain,int type,int protocol);domain指明所使用的协议族，通常为PF_INET，(其与addrinfo 里的 AF_INET在现在看来是相同的。只是历史上人们曾构想将AF（地址家族address family）与PF(protocol family 协议家族)分开，但实际上这种区分并未真正推广，所以现在AF_INET和PF_INET具有相同的意义。其中AF_INET是基于IPv4而PF_INET基于IPv6）表示互联网协议族（TCP/IP协议族）；type参数指定socket的类型：SOCK_STREAM 或SOCK_DGRAM，Socket接口还定义了原始Socket（SOCK_RAW），允许程序使用低层协议；protocol通常赋值0。Socket（）调用返回一个整型socket描述符，你可以在后面的调用使用它。Socket描述符是一个指向内部数据结构的指针，它指向描述符表入口。调用Socket函数时，socket执行体将建立一个Socket，实际上建立一个Socket意味着为一个Socket数据结构分配存储空间。Socket执行体为你管理描述符表。两个网络程序之间的一个网络连接包括五种信息：通信协议、本地协议地址、本地主机端口、远端主机地址和远端协议端口。Socket数据结构中包含这五种信息。socket在测量软件中的使用也很广泛。5.3 图像传输的软件实现要在Linux 上实现通过WEB远程浏览和控制摄像头，可以使用一个开源软件mjpg- streamer 来实现，而很早之前国外就已经有爱好者将mjpg-streamer 移植到了mini2440 并运行，并创建一个开源项目名为mjpg-streamer - mini2440在开发板的终端上输入以下命令启动mjpeg-stream ： # cd /mjpg -streamer # ./start_uvc_yuv.sh 此时可以在终端看到如下的输出信息，这说明已经成功启动mjpeg-stream 程序： MJPG Streamer Version.: 2.0 i: Using V4L2 device.: /dev/video2 i: Desired Resolution: 640 x 480 i: Frames Per Second.: 5 i: Format.: YUYV i: JPEG Quality.: 80 o: www-folder -path.: ./www/ o: HTTP TCP port.: 8080 o: username:password.: disabled o: commands.: enabled 在电脑上浏览摄像头上的图像，在电脑上，打开网页浏览器，在浏览器的地址栏中输入：http:/192.168.1.230:8080/stream_simple.html 即可看到摄像头的动态画面了，如下图5.3.1-
