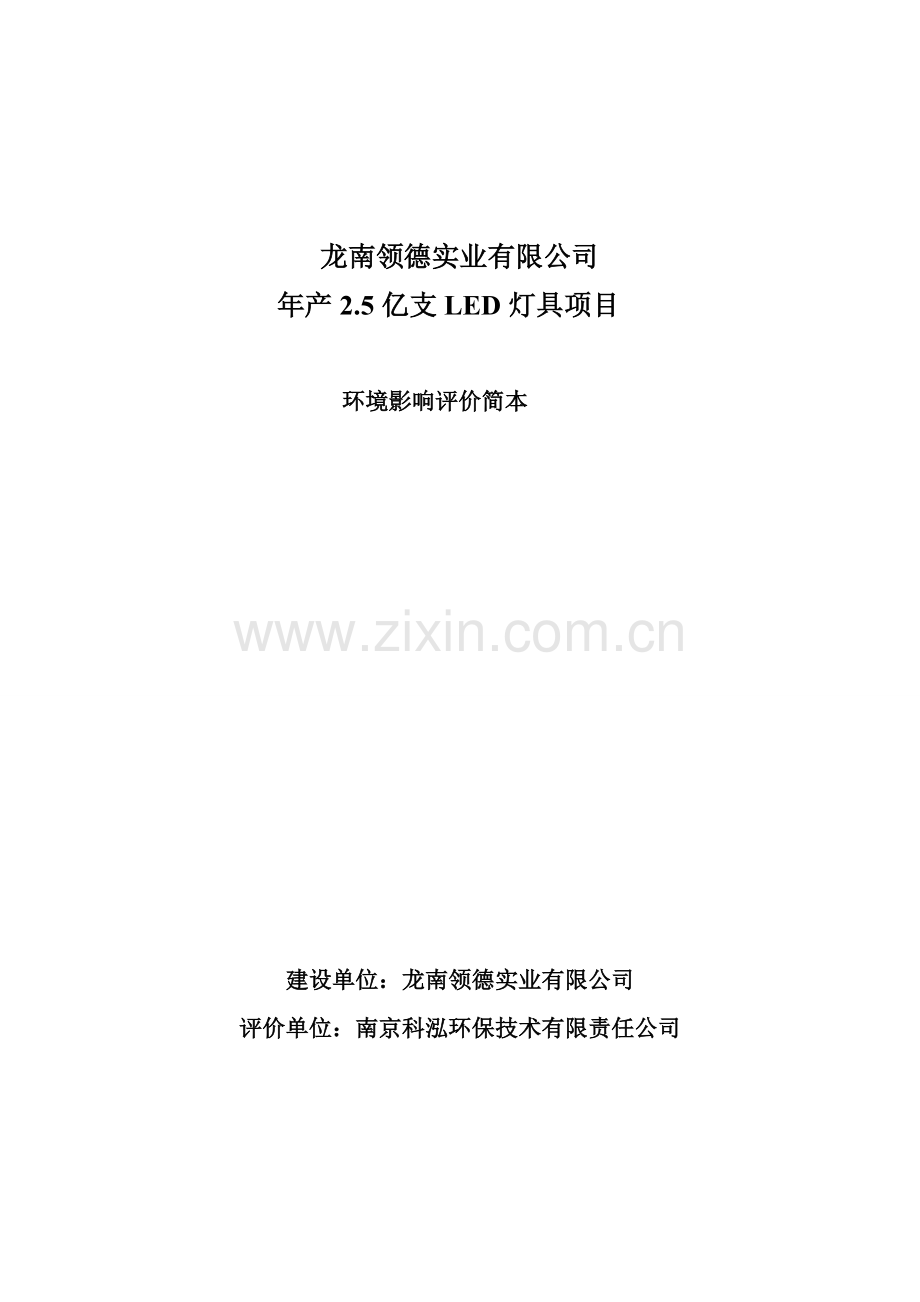

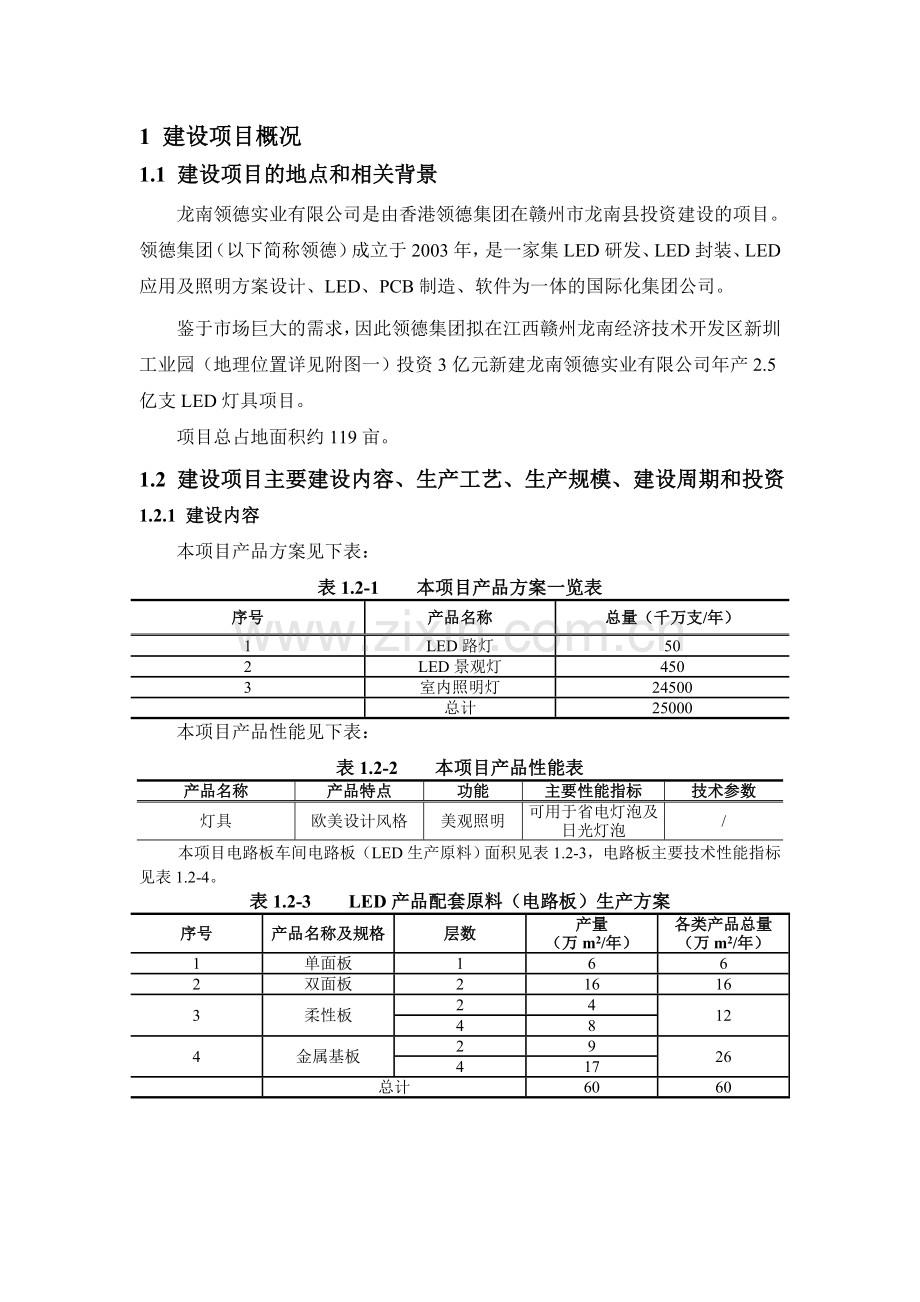

龙南领德实业有限公司 年产2.5亿支LED灯具项目 环境影响评价简本建设单位：龙南领德实业有限公司评价单位：南京科泓环保技术有限责任公司1 建设项目概况1.1 建设项目的地点和相关背景龙南领德实业有限公司是由香港领德集团在赣州市龙南县投资建设的项目。领德集团（以下简称领德）成立于2003年，是一家集LED研发、LED封装、LED应用及照明方案设计、LED、PCB制造、软件为一体的国际化集团公司。鉴于市场巨大的需求，因此领德集团拟在江西赣州龙南经济技术开发区新圳工业园（地理位置详见附图一）投资3亿元新建龙南领德实业有限公司年产2.5亿支LED灯具项目。项目总占地面积约119亩。1.2 建设项目主要建设内容、生产工艺、生产规模、建设周期和投资1.2.1 建设内容本项目产品方案见下表：表1.2-1 本项目产品方案一览表序号产品名称总量（千万支/年）1LED路灯502LED景观灯4503室内照明灯24500总计25000本项目产品性能见下表：表1.2-2 本项目产品性能表产品名称产品特点功能主要性能指标技术参数灯具欧美设计风格美观照明可用于省电灯泡及日光灯泡/本项目电路板车间电路板（LED生产原料）面积见表1.2-3，电路板主要技术性能指标见表1.2-4。表1.2-3 LED产品配套原料（电路板）生产方案序号产品名称及规格层数产量（万m2/年）各类产品总量（万m2/年）1单面板1662双面板216163柔性板2412484金属基板2926417总计6060表1.2-4 电路板主要技术性能指标序号参 数性能指标1层数14层2最大尺寸18.524.53最小线宽/间距0.05mm/0.05mm4最小孔径0.15mm5材料Tg值135-2106板厚0.26mm7板厚公差8%8层对层精准度0.05mm9阻抗控制8%10最大纵横比10本项目铝外壳车生产方案见表1.2-5。表1.2-5 LED产品配套原料（铝外壳）生产方案序号产品名称规格生产规模（万支/年）铝型材使用量（吨/年）产品标准1路灯外壳平均约4000g/支502000本项目阳极氧化铝型材型号为1050型，1050铝合金具有极佳的成形加工特性、高耐腐蚀性、良好的焊接性等。2景观灯外壳平均约600g/支45027003室内照明灯外壳平均约175g/支2450042925总计2500047625/项目主要建设内容详见表1.2-6。表1.2-6 项目建设内容一览表设施名称设计能力备注主体工程1#外壳车间建筑面积为13950m2，共3F 分别设置两条熔铸、挤压、氧化生产线2#电路板车间建筑面积为15750m2，共3F 电路板生产全过程3#电路板车间建筑面积为15750m2，共3F4#电路板车间三建筑面积为13950m2，共3F5#封装、组装车间建筑面积为7764.84m2，共6F 封装全过程、组装全过程辅助工程办公楼建筑面积为21798.06m2，共7F/研发中心建筑面积为4680m2，共3F/污水处理区占地面积为1200m2/导热油炉建筑面积为110m22#电路板车间宿舍6幢宿舍，每栋建筑面积为3360m2，每栋6F /食堂建筑面积2019.06m2，共3F/活动中心建筑面积744m2，共3F/贮运工程原料仓库一般原料储存，面积1000 m2分散各车间内成品仓库成品LED灯具储存，面积200 m2位于组装、封装车间一层储罐区1个盐酸储罐：容积 20m32，FRP&PP材质，立式拱顶罐，=2.8m， H= 3.5m。1个双氧水储罐：容积 8m32，FRP&PP材质，立式拱顶罐，=2m， H= 2.5m。1个碱性蚀刻药剂储罐：容积 10m32，FRP&PP材质，立式拱顶罐，=2.5m，H= 2.5m。1个剥锡液药剂储罐：容积 8m32，FRP&PP材质，立式拱顶罐，=2m，H= 2.5m。1个氨水储罐：容积 5m3，FRP&PP材质，立式拱顶罐，=1.8m，H= 2m。1个轻柴油储罐：容积 15m3，FRP&PP材质，立式拱顶罐，=2.8m， H= 2m。1个硫酸储罐：容积 20m32，FRP&PP材质，立式拱顶罐，=2.8m， H= 3.5m。1个硝酸储罐：容积 20m32，FRP&PP材质，立式拱顶罐，=2.8m， H= 3.5m。储罐内物料通过管路流入设备添加槽内，罐区围堰高度为0.3m，储罐区总面积为300m2，内部采用树脂防腐措施，设置在污水处理区内东侧。化学品仓库（储桶区）硫酸、棕化液等，20kg、25kg的药水塑料桶，地面采用树脂防腐措施；面积为300m2。公用工程供水系统由市政给水管网供给，用水量为4185m3/d/纯水制备系统4台工艺纯水制备设施，制备能力902m3/h，满足生产中使用纯水的需要，采用离子交换+RO反渗透工艺循环冷却系统循环冷却水循环量为4350m3/d圆形逆流式冷却塔四套（200 m3）排水系统执行雨污分流、排水量为4713m3/d供电系统本项目用电预计为4766万KWh/a厂内配电房建筑面积432m2压缩空气系统6台400 m3/min空压机，5用1备，单台功率165kW供热系统厂内设燃轻柴油导热油炉一台，使用0#轻柴油作为燃料，燃料总用量约为600t/年；其余烘箱、烤箱等均采用电加热绿化15903 m2，全厂绿化率20%/环保工程废气处理设施酸性废气吸收装置3套车间楼顶排放碱性废气吸收装置9套含尘废气袋式除尘及焊接烟尘处理装置5套烟气收集排放装置1套有机废气活性炭吸附装置3套废水处理设施污水处理站分铝外壳废水处理片区及电路板废水处理片区，其中电路板废水处理能力约1500 m3/d，铝外壳废水处理处理能力5000m3/d厂内污水处理区内全厂末端回用深度处理设施，设计能力5500m3/d噪声治理设施对噪声源采取选用低噪声设备、隔声减振、绿化吸声等措施。厂界达标排放固废废物暂存场一般固废、危险废物分类收集，按相关规定进行设置，各生产车间均设一个一般固废临时贮存堆场，面积各约2-10m2分散各车间内危废暂存区 规划占地面积约200m2、设计贮存能力300t地面采用树脂防腐措施，设置在污水处理区内，区内包括：3个酸性蚀刻废液暂储桶，容积30m32个碱性蚀刻废液暂储桶，容积20m32个微蚀废酸废液暂储桶，容积20m32个退锡废液暂储桶，容积20m3厂内污水处理区内地下水防渗措施车间，化学品库，污水处理区、危废堆场等防渗处理/风险防范设施消防水池：污水处理区旁设置一个500 m3事故水池：污水处理区旁设置一个1500m3各电路板车间单独设置一个15m3的含镍含氰废水事故池（共三个），铝外壳车间设置一个600m3的含镍废水事故池两个倒槽槽液收集区各20m3/1.2.2 生产工艺 本项目产品主要为LED灯具。灯具的生产步骤主要有电路板生产、外壳生产、LED封装生产、LED成品组装。项目主要生产工艺与耗能工序包括LED封装生产工艺、LED电路板生产工艺、LED灯具外壳生产工艺和LED成品组装工艺。LED封装主要工艺流程为芯片检验、扩片、点胶、备胶、手工刺片、自动装架、烧结、压焊、点胶封装、模压封装、固化、后固化、切筋和划片、测试、包装；LED电路板主要工艺流程为印刷电路板、内层线路的制作、压合、钻孔、通孔、一次铜的涂镀、外层线路二次铜的加镀、防焊绿漆的涂覆、文字印刷、接点加工、成型切割、终检、包装；LED灯具外壳主要工艺流程为溶解、射出、冷却、成型等；LED成品组装主要工艺流程为丝印、贴片、检测、涂脂、焊线、老化、检测、包装。主要耗能工序为烧结、模压封装、钻孔、防焊绿漆的涂覆、冲压、贴片、老化等工序。图1.2-1 电路板典型工艺流程图Gu2 丙酮Gu1 丙酮Gu3 丙酮图1.2-2 LED封装工艺流程图图1.2-3外壳生产车间总工艺流程图图1.2-4 LED成品组装工艺流程图1.2.4 建设周期与投资 本项目投资总额为3亿元，其中环保投资约为2306万元，约占项目总投资的6.82%，建设周期为2013年10月到2014年12月。1.3 建设项目选址，与法律法规、政策、规划和规划环评的相符性本项目的选址在龙南东江乡新圳村，用地属于工业用地，符合龙南县国民经济和社会发展第十二个五年规划纲要的要求，符合龙南县城城市总体规划（2011-2030）的要求，本项目产品为LED灯具，根据产业结构调整指导目录（2011年本），本项目属于鼓励类中第三十八大类“环境保护与资源节约综合利用”中第23条“节能、节水、节材环保及资源综合利用等技术开发、应用及设备制造”。因此，本项目符合国家及地方相关产业政策。2 建设项目周围环境现状2.1 建设项目所在地的环境状况 江西赣州市环境监测站于2012年7月及2013年3月（补充地表水监测）对项目所在地大气、地表地下水、土壤和噪声进行了监测，由监测结果可知：（1）大气环境：各监测点评价因子均未超标，PM10、SO2、NO2、氯化氢、硫酸雾的Pi值均小于1，评价区域内大气环境质量较好，满足环境空气质量标准及其修改单中的二级标准。（2）水环境：桃江各监测点的评价因子均符合地表水环境质量标准（GB3838-2002）中的类标准限值。各水质指标单项指数均小于1，铜、镍均未检出。评价区域内地表水环境质量较好。地下水各监测点的评价因子均满足地下水质量标准（GB/T 14848-93）中类标准限制。评价区域内地下水环境质量较好。（3）土壤环境：项目区域土壤评价因子都未达到标准限值，能够满足土壤环境质量标准类要求，现状较好。（4） 声环境：建设项目厂界昼夜间声环境可达到声环境质量标准（GB3096-2008）中的3类区标准限值要求，区域声环境质量现状良好。2.2 建设项目环境影响评价范围 （1）大气环境 本项目大气环境评价等级为三级，参照环境影响评价技术导则 大气环境的要求，大气环境评价范围是以厂址为中心、半径2.5 km的区域。 （2）水环境 根据拟建项目的废水水质及排放情况，确定水环境评价范围为：污水排口入桃江处上游0.5km至下游3km，共3.5km范围。 （3）噪声 厂界200m范围及周围环境敏感点。 （4）风险评价 风险评价的大气环境影响评价范围为以厂址为中心，向外延伸3公里，水环境影响的评价范围同地表水评价范围。 （5）生态评价生态环境影响评价范围为以厂址为中心，向外延伸1公里。项目评价范围图详见附图二3 建设项目环境影响预测及拟采取的主要措施与效果3.1 污染物产生及排放情况 3.1.1 废水本项目废水排放情况及治理措施见表3.1-1、3.1-2、3.1-3、3.1-4、3.1-5，本项目废水经处理后全部达标排放，排放途径为接单管排到桃江。 表3.1-2 废水中主要污染物产生情况编号废水类型废水量(m3/d)污染物名称各类废水污染物产生量治理措施浓度(mg/L)产生量(t/a)电路板生产工段W1刷磨废水320COD201.92过滤后全部回用SS706.72Cu30.288W2一般清洗水532pH3-6-清洗水过滤后回用COD406.384SS8012.77BOD5304.79Cu253.99W10综合废水560pH3-6-清洗水进物化分离设施+深度处理后回用，浓水与其它废水再进综合处理设施COD12020.16BOD5305.04SS8013.44Cu254.2W3有机废水310pH9-10-综合污水处理设施处理COD24014.4BOD5704.2SS1207.2Cu10.06W4油墨废水52pH10-11-酸化预处理+综合处理设施处理COD450070.2BOD580012.48SS90014.04Cu50.078W5络合废水255COD28021.42破络后进综合处理设施处理BOD5906.885氨氮222.517.02Cu503.825SS20015.3W6含镍废水10COD500.15离子交换处理后全部回用Ni100.03W6含丙二睛废水10COD500.15Ni10.003CN0.10.0003洗涤塔排水45COD1201.62进综合处理系统SS1602.16地面冲洗水11COD1200.396SS2200.726铝外壳工段废水W11除油清洗废水730pH6-8-有机废水进入混凝沉淀+好氧处理，碱蚀废水经预处理后与其他酸碱类废水进入物化混凝+RO反渗透处理回用，浓水与其它废水再进综合处理设施COD800175.2BOD530065.7SS30065.7W12碱蚀清洗废水725pH8-9-COD12026.1SS600130.5Al3+40087W13化抛清洗废水728pH3-6-COD8017.47SS12026.21W14中和清洗废水730pH6-8-COD6013.14SS900197.1W15阳极氧化清洗废水1000pH6-8-COD5015SS30090W16着色清洗水（含镍废水）495pH6-8-离子交换处理后全部回用COD12017.82SS20029.7Ni152.228Sn2+50.743洗涤塔排水45COD1201.62物化混凝系统SS1602.16地面冲洗水18COD1200.648SS2201.188生活废水W19生活污水144COD25010.8隔油+MBR处理（电路板废水处理系统）BOD51506.48SS1506.48氨氮251.08TP30.13表3.1-3 电路板工段（含生活污水）处理后外排废水污染物排放情况电路板工段（含生活污水）外排废水污染物排放量污染物名称产生浓度(mg/L)产生量(t/a)排放浓度(mg/L)排放量(t/a)处理前水量（674700m3/a)，处理后水量（408600m3/a)/pH/6-9/6-9COD165.67111.785020.43BOD559.139.875208.172SS116.8578.8365020.43Cu18.43412.4410.30.1226氨氮26.8318.117.37.07Ni0.004750.00300CN0.0004750.000300表3.1-4 铝外壳工段处理后外排废水污染物排放情况铝外壳外排废水污染物排放量污染物名称产生浓度(mg/L)产生量(t/a)排放浓度(mg/L)排放量(t/a)处理前水量（1341300m3/a)，处理后水量（1005300m3/a)/pH6-9/COD199.2675050.27BOD54965.72020.11SS404.5542.65050.27表3.1-5 全厂废水中主要污染物排放情况全厂外排废水污染物排放量污染物名称产生浓度(mg/L)产生量(t/a)排放浓度(mg/L)排放量(t/a)处理前水量（2016000m3/a)，处理后水量（1413900m3/a)/COD/378.785070.695BOD5/105.562028.28SS/621.445070.7Cu/12.4410.0870.1226Ni/0.003/0CN/0.0003/0氨氮/18.157.073.1.2 废气 本项目废气的主要污染物类型、排放浓度、排放量、处理方式、排放方式和途径及其达标排放情况见下表。表3.1-6 1#车间（外壳生产）大气污染物产生与排放情况表排气筒编号产生工序排气量（m3/h）污染物名称产生情况治理措施去除率排放情况排放标准排放源参数排放方式排放时间浓度mg/m3速率kg/h产生量t/a浓度mg/m3速率kg/h排放量t/a浓度mg/m3速率kg/h高度m直径m温度Q1-1切割5000粉尘96.450.6945布袋除尘990.9650.006940.051203.5150.420连续排放24h/dQ1-2中和5000硫酸雾55.550.2782碱性喷淋洗涤塔905.560.02780.230/150.420连续排放24h/d硝酸雾41.70.2081.5904.170.02080.152400.77Q1-3抛光5000硫酸雾55.550.2782碱性喷淋洗涤塔905.560.02780.230/150.420连续排放24h/d硝酸雾41.70.2081.5904.170.02080.152400.77Q1-4阳极氧化4000硫酸雾52.080.2081.5碱性喷淋洗涤塔905.2080.02080.1530/150.420连续排放24h/d表3.1-7 2#车间（电路板）大气污染物产生与排放情况表排气筒编号产生工序排气量（m3/h）污染物名称产生情况治理措施去除率排放情况排放标准排放源参数排放方式排放时间浓度mg/m3速率kg/h产生量t/a浓度mg/m3速率kg/h排放量t/a浓度mg/m3速率kg/h高度m直径m温度Q2-1裁板钻孔成型2500粉尘580.761.4510.45布袋除尘995.80.01450.1051203.5150.320连续排放24h/dQ2-2碱性蚀刻菲林1500NH337.070.0560.4酸性喷淋洗涤塔855.60.00840.06/4.9150.320连续排放24h/dQ2-3化镀镍金1500硫酸雾15.450.02320.167碱性喷淋洗涤塔901.5450.002320.016730/150.320连续排放24h/dQ2-4导热油炉5000SO263.30.3172.28集中收集排放/63.30.3172.28500/150.5150连续排放24h/dNOx61.20.3062.202/61.20.3062.202400/烟尘4.340.02170.156/4.340.02170.156100/Q2-5其它工段25000硫酸雾26.310.664.74碱性喷淋洗涤塔902.630.0660.47430/151.020连续排放24h/dHCl23.30.5834.2902.330.05830.4230/锡及其化合物0.270.00670.048850.0410.0010.00728.50.31甲醛0.1080.00270.0193750.0270.00070.0048250.26NOx5.040.1260.907801.00.02520.1813200/Q2-6文字印刷1000VOC271.50.27151.955活性炭吸附9027.150.0270.1955100/150.320连续排放24h/d表3.1-8 3#车间（电路板）大气污染物产生与排放情况表排气筒编号产生工序排气量（m3/h）污染物名称产生情况治理措施去除率排放情况排放标准排放源参数排放方式排放时间浓度mg/m3速率kg/h产生量t/a浓度mg/m3速率kg/h排放量t/a浓度mg/m3速率kg/h高度m直径m温度Q3-1裁板钻孔成型2500粉尘580.761.4510.45布袋除尘995.80.01450.1051203.5150.320连续排放24h/dQ3-2碱性蚀刻菲林1500NH337.070.0560.4酸性喷淋洗涤塔855.60.00840.06/4.9150.320连续排放24h/dQ3-3化镀镍金1500硫酸雾15.450.02320.167碱性喷淋洗涤塔901.5450.002320.016730/150.320连续排放24h/dQ3-4其它工段25000硫酸雾26.310.664.74碱性喷淋洗涤塔902.630.0660.47430/151.020连续排放24h/dHCl23.30.5834.2902.330.05830.4230/锡及其化合物0.270.00670.048850.0410.0010.00728.50.31甲醛0.1080.00270.0193750.0270.00070.0048250.26NOx5.040.1260.907801.00.02520.1813200/Q3-5文字印刷1000VOC271.50.27151.955活性炭吸附9027.150.0270.1955100/150.320连续排放24h/d表3.1-9 4#车间（电路板）大气污染物产生与排放情况表排气筒编号产生工序排气量（m3/h）污染物名称产生情况治理措施去除率排放情况排放标准排放源参数排放方式排放时间浓度mg/m3速率kg/h产生量t/a浓度mg/m3速率kg/h排放量t/a浓度mg/m3速率kg/h高度m直径m温度Q4-1裁板钻孔成型2500粉尘580.761.4510.45布袋除尘995.80.01450.1051203.5150.320连续排放24h/dQ4-2碱性蚀刻菲林1500NH337.070.0560.4酸性喷淋洗涤塔855.60.00840.06/4.9150.320连续排放24h/dQ4-3化镀镍金1500硫酸雾15.450.02320.167碱性喷淋洗涤塔901.5450.002320.016730/150.320连续排放24h/dQ4-4其它工段25000硫酸雾26.310.664.74碱性喷淋洗涤塔902.630.0660.47430/151.020连续排放24h/dHCl23.30.5834.2902.330.05830.4230/锡及其化合物0.270.00670.048850.0410.0010.00728.50.31甲醛0.1080.00270.0193750.0270.00070.0048250.26NOx5.040.1260.907801.00.02520.1813200/Q4-5文字印刷1000VOC271.50.27151.955活性炭吸附9027.150.0270.1955100/150.320连续排放24h/d表3.1-10 5#车间组装车间大气污染物产生与排放情况表排气筒编号产生工序排气量（m3/h）污染物名称产生情况治理措施去除率排放情况排放标准排放源参数排放方式排放时间浓度mg/m3速率kg/h产生量t/a浓度mg/m3速率kg/h排放量t/a浓度mg/m3速率kg/h高度m直径m温度Q5-1焊接烟尘3000锡及其化合物0.1850.00050.004焊接烟尘净化器990.001850.000050.000048.50.31150.320连续排放24h/d注：企业电镀工段的排气基准量为36m3/m2，满足电镀污染物排放标准(GB21900-2008)表5和表6标准要求。3.1.3 固废 项目产生的固体废物主要包括：蚀刻产生的酸性蚀刻废液、碱性蚀刻废液、剥挂架废液、废水处理污泥、废油墨、废活性炭、废边角料、废弃容器、工业粉尘以及生活垃圾等。表3.1-11 固废产生与处置情况一览表序号固废种类产生环节危废代号产生量（t/a）处置方式类别危废代码1边角料裁板、钻孔、外形加工等HW49900-041-4930.6拟委托有资质单位妥善处理处置2报废板测试检验HW49900-041-4915.23不合格芯片芯片检验HW49900-041-490.5不合格品封装工段HW49900-041-490.54金属屑切筋和划片HW49900-041-491.55不合格电路板测试检测HW49900-041-4926边角料电子元件切角整形HW49900-041-4917边角料LED组装废电线HW49900-041-4918脱脂废液铝外壳生产脱脂工段-49废铜泥铜箔等表面刷磨-1.510集尘器粉屑集尘器HW49900-041-4935.98511处理槽含铝废渣表面处理脱酯、酸蚀、碱蚀工序产生HW49900-041-491513废铜箔裁板、分条-6.08外售处理14废牛皮纸叠合-2515铝材包装箱原料运输-516废半固化片铆合-1.517废纸底板钻孔-13.5518氢氧化铝碱蚀工序清洗水产生-25119熔铸灰渣装模压铸过程产生-30020酸性蚀刻废液内层外层蚀刻处理HW22231-006-22176.9厂区再生回收21碱性蚀刻废液外层蚀刻处理HW22406-003-22693.622剥挂架废液剥挂架HW34900-305-3480.6拟委托有资质单位妥善处理处置23剥锡废液剥锡工序HW17346-066-1712024倒槽废槽液脱脂槽液表面处理脱脂工序产生HW34900-305-34112碱蚀槽液表面处理碱蚀工序产生HW35900-355-35128中和槽液表面处理中和工序产生HW34900-300-34120着色槽液表面着色工序产生HW17346-099-1721025微蚀废液微蚀HW22231-006-22235.9126沉铜废液化学沉铜HW22231-006-22345.627电镀铜废液图形电镀HW22231-006-22260.228酸性废液除油、酸洗HW22231-006-2261529棕化废液棕化处理HW22231-006-2235.830废活性碳废气吸附塔HW12264-012-1220.9531废活性碳镀铜槽除杂质HW49900-039-491.532废活性碳酸碱类废水处理HW12264-012-12233废油墨文字印刷HW12264-013-120.2534干膜渣去膜工序HW12900-254-1211.8535废锡渣喷锡工序-0.0836废助焊剂喷锡工序HW42900-452-420.0437蓬松及除胶废液膨胀、整孔HW17346-061-1754.538废底片线路制作HW16231-002-163.039含金滤芯树脂镀液净化、废水处理HW13900-015-130.0440含镍滤芯树脂镀液净化、废水处理HW13900-015-130.141化金废液化学镀金（无氰）HW17346-059-1710.042化镍废液化学镀镍HW17346-055-174.543含铝废酸性浓液硫酸回收装置HW22231-006-22444废水处理污泥废水处理站（电路板）HW22231-006-2211045废水处理污泥废水处理站（铝外壳）HW22231-006-2241046废油脂除油工段HW17-447回收槽液废树脂阳极氧化工段槽液回收-148含锡活性炭焊接烟气处理HW42900-452-420.01549废容器等化学品储运等HW49900-041-4915.0供应商回收19生活垃圾办公、职工生活等-225.0由环卫部门统一处理合计4722.35/3.1.4 噪声 项目噪声主要来源于各类机械设备，如开料机、洗板机、磨边机、成型机、钻孔机、压机、冷却塔、空压机、抽风机等。项目噪声源较多，但声源的声
