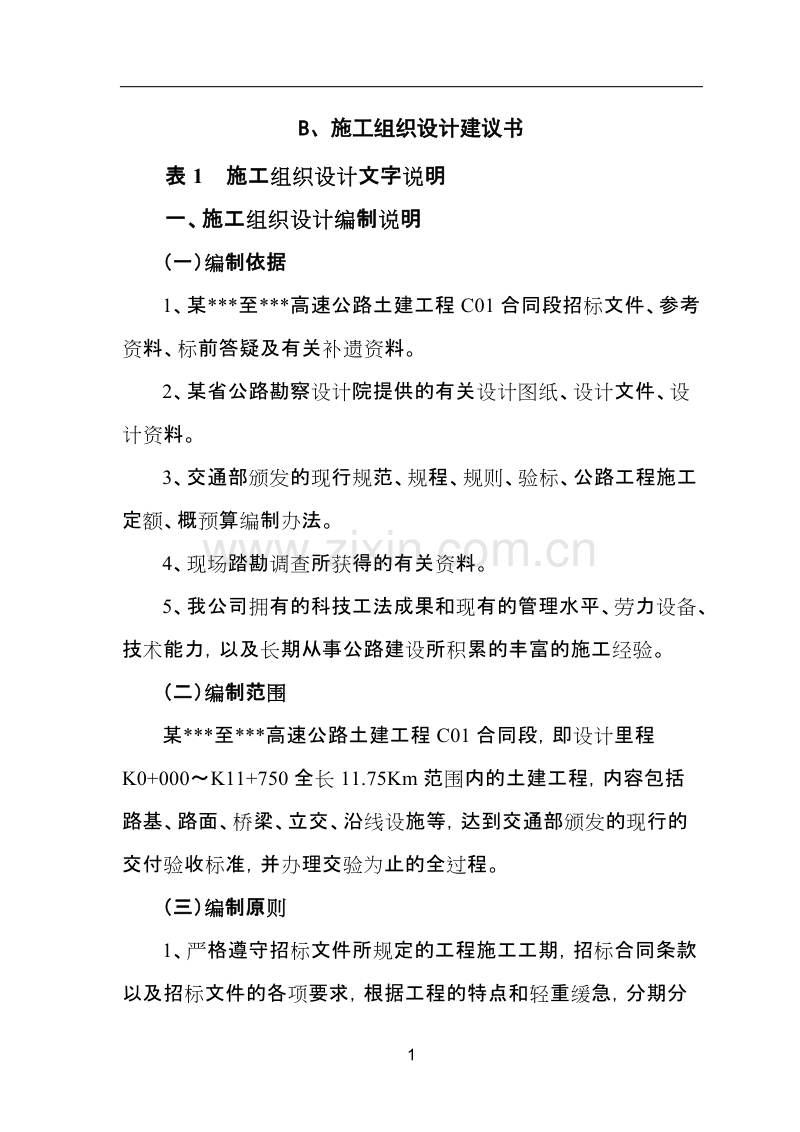

高速公路土建工程施工组织设计方案.doc

B、施工组织设计建议书表1 施工组织设计文字说明一、施工组织设计编制说明（一）编制依据1、某*至*高速公路土建工程C01合同段招标文件、参考资料、标前答疑及有关补遗资料。2、某省公路勘察设计院提供的有关设计图纸、设计文件、设计资料。3、交通部颁发的现行规范、规程、规则、验标、公路工程施工定额、概预算编制办法。4、现场踏勘调查所获得的有关资料。5、我公司拥有的科技工法成果和现有的管理水平、劳力设备、技术能力，以及长期从事公路建设所积累的丰富的施工经验。（二）编制范围某*至*高速公路土建工程C01合同段，即设计里程K0+000K11+750全长11.75Km范围内的土建工程，内容包括路基、路面、桥梁、立交、沿线设施等，达到交通部颁发的现行的交付验收标准，并办理交验为止的全过程。（三）编制原则1、严格遵守招标文件所规定的工程施工工期，招标合同条款以及招标文件的各项要求，根据工程的特点和轻重缓急，分期分批组织施工，在工期安排上尽可能提前完成。2、坚持在实事求是的基础上，力求技术先进、科学合理、经济适用的原则。在确保工程质量标准的前提下，积极采用新技术、新工艺、新机具、新材料、新测试方法。3、合理安排施工的程序和顺序，做到布局合理，突出重点，全面展开，平行流水作业、正确选用施工方法，科学组织，均衡生产。各工序紧密衔接，避免不必要的重复工作，以保证施工连续均衡有序进行。4、施工进度安排注意各分项工程间的协调和配合，并充分考虑气候、季节对施工的影响。5、结合现场实际情况，因时因地制宜，尽量利用原有设施或就近已有的设施，减少各种临时工程，尽量利用当地合格资源，合理安排运输装卸与储存作业，减少物资运输周转工作量。6、坚持自始至终对施工现场全过程严密监控，以科学的方法实行动态管理，并按动静结合的原则，精心进行施工场地规划布置，节约施工临时用地，不占或少占农田，不破坏植被。严格组织、精心管理，文明施工，创标准化施工现场。7、严格执行交通部颁发现行的和招标文件明确的设计规范、施工规范及验收标准。二、工程概况（一）工程地理位置及主要技术标准某公路发展项目*至*高速公路是国道主干线（GZ40）二连浩特至河口公路的重要路段。路线起于韩城市大池埝乡西院前村，接拟建的*黄河公路大桥引线，止于某市*区潭家堡，接在建的某至*高速公路，沿线所经主要城镇有：韩城市、芝川镇、百良镇、合阳县、和家庄乡、韦庄镇、孙镇、蒲城县、富平县、潭家堡，路线全长176.481Km。本合同段起点K0+000，终点K11+750，全长11.75Km。本项目土建工程为双向四车道、全立交、全封闭、控制出入口的高速公路，计算行车速度120Km/h，路基宽度28m，行车道宽度2-23.75m，硬路肩宽度23.50m，土路肩宽度20.75m。路面宽度23.5m，桥面净宽2净12m，设计车辆荷载：汽超20，挂120。本合同段内平曲线最小半径1780m，纵断面最大纵坡3.0%。路面工程采用沥青混凝土抗滑表层、中粒式沥青混凝土、粗粒式沥青混凝土共三层沥青路面的结构型式；基层采用石灰粉煤灰稳定碎石；底基层采用二灰稳定土。桥涵工程采用普通混凝土、钢筋混凝土和预应力钢筋混凝土的上部结构；普通混凝土、钢筋混凝土、片块石圬工的下部结构。分离式立交采用预应力混凝土空心板或现浇钢筋混凝土的上部结构和钢筋混凝土的下部结构；互通式立交上部结构和下部结构均采用钢筋混凝土结构。沿线设施有防护栏、诱导栏、隔离栅、防抛网、防眩板、标志标线、里程标记、中央分隔带开口。（二）工程自然特征1、地形与地貌概况项目所在区域位于关中平原东部，地处关中盆地与陕北黄土高原的过渡地带，地势西北高、东南低，地形条件以平原和台塬为主。路线所在区域位于关中盆地东北部蒲城凹陷区，总体属渭河台塬地貌，地形相对平坦，出露地层较简单。黄土台塬主要由第四季风积黄土构成，占总路线长度的85%以上；其次为现代河流谷地、冲积平原区的少量冲积层，局部沟谷下部有少量古生界碎屑岩、碳酸盐岩出露。2、气象与水文概况项目所在区域位于关中平原东部，属关中平原与陕北高原的过渡地带，为半干旱、半湿润大陆性季风气候。光热资源丰富，气候温和，四季分明。春季少雨多风、干旱；夏季高温炎热、降雨集中，多阵雨、伏旱和冰雹灾害；秋季降温迅速，多连阴雨；冬季干冷、少雪、多晴天。区内年平均气温13，极端高温42.8，极端低温-20.1；年平均降雨量约555mm，雨水多集中在69月份；最大冻深52厘米，年平均降雪18.5天，最大积雪厚度15厘米；年平均日照2383小时，主导风向东北向，平均风速2.2米/秒。本合同段所经地区地下水较为丰富，埋设深度20100米，对路基稳定无不良影响。地下水源可作为工程和生活用水。地表河流为盘河和汶河，均为黄河的支流，常年有水。3、工程地质根据路线通过区的地层岩性、结构构造及工程地质特征，可分为马兰黄土、离石黄土、午城黄土、盐碱化土及冲积相亚砂土、亚粘土等，对项目有影响的工程地质性质是黄土的湿陷性和高压缩性，以及冲沟沟岸发育的崩塌、滑坡。本合同段所经地区地震基本烈度为度。（三）施工条件本合同段沿线有国道108线、韩（城）龙（门镇）等三级以上公路、乡村道路密布，交通非常方便。此外路线与侯西铁路并行，可以利用作为机械设备及材料的运输通道。本合同段沿线分布有多处轧石场，可作为块片石、碎石料场。沿线砂场出产细砂可作附属工程用砂，主体工程用砂需采用山西出产中粗砂。韩城市及下禹口附近有多家水泥厂，可按工程要求择优选用。525#水泥采用耀县水泥厂水泥，粉煤灰及石灰料场均分布在附近，运输条件便利。沿线供电设施较为齐全，电力线路密布，全线均有10千伏以上输电线路，用电十分方便。沿线施工和生活用水考虑以取用地表河流水为主，亦可利用当地机井水源。（四）主要工程数量1、路基及防护、排水工程（1）挖土方 1995950 m3（2）填土方 1031787 m3（3）土工格栅 17704 m2（4）矿（石）渣换填地基 47911 m3（5）排水工程 22580 m3（6）防护工程 52764 m32、路面工程（1）级配矿渣垫层 189178 m2（2）石灰、粉煤灰稳定土底基层 31619 m2（3）石灰、粉煤灰稳定矿渣底基层 336573 m2（4）石灰、粉煤灰稳定碎石基层 353493 m2（5）沥青混凝土面层 293372 m23、桥涵工程（1）大、中桥 920.82/6延米/座（2）天桥 538.05/9横延米/座（3）通道 466/13横延米/座（4）互通式立交 1处（5）分离式立交桥 82.88/3延米/座（6）钢筋混凝土板涵 157/7横延米/座（7）混凝土拱涵 174.4/3横延米/座（8）渡槽 132/2横延米/座三、设备、人员动员周期和设备、人员、材料运到施工现场的方法（一）机械设备的安排、动员周期及调遣方法1、机械设备的安排（1）主要工程机械配置土石方机械设备：挖、装、运、填、平、推、压，采用机械化一条龙作业；砼机械设备：全线施工用砼主要在拌和站集中生产，砼运输车运输，输送泵灌注；零星砼采用有自动计量装置的搅拌机搅拌。梁体机械设备：预应力混凝土箱梁在预制场上预制，采用架桥机架设。空心板梁集中预制，平板车运输，汽车式起重机吊装。钻孔桩机械设备：以旋转钻为主，辅以冲击钻。供电设备：以接用地方高压电、安装变压器为主，自备部分柴油发电机。（2）拟投入本合同的主要施工机械表详见辅助资料表中的“表-1 主要施工机械”。2、机械设备的动员周期工程中标并签定合同后，我们将立即按要求组织具有足够施工能力的设备上场，并作好施工前的准备工作。施工准备用40天的时间，完成设备调遣和设备维修以及其他准备工作。试验、测量、质检仪器在工程开工前运到工地，并尽快建立工地试验室，取得试验、计量资格，及时开展施工前的试验超前工作。3、机械设备的调遣运输方法我公司在甘肃、河南、某及山西均有施工工点，且大部分工程已接近尾声。施工时可就近调遣，机械设备主要通过火车运到韩城，尔后用平板车运抵现场。运输汽车直接从公路开到工地。挖掘机、推土机等优先装车运到工地以便加宽、修整原有乡村道路和新修便道、平整场地。(二)人员的安排、调遣及任务划分1、劳力组织调配计划我公司若能中标，在人员进场前进行岗位技能培训及应知应会教育，技术、管理人员要求参加过相应的业务培训，并持有资格证或结业证书，从事特殊工种的职工应持有特殊工种的上岗证，所需非熟练劳动力大部分将从当地贫困地区雇用，并在项目实施期间做好人员的管理工作。本合同段拟定派出我集团公司第一工程有限公司上场施工。根据工程量及工期安排要求，拟上场两个土石方机械施工队、三个桥工队、两个制梁专业队和一个路面施工队。劳力组织调配计划如下表。主要劳动力计划表序号工 种 或 岗 位人数级别备 注1钢 筋 工80582电 焊 工40683模 板 工82584混 凝 土 工66585架 子 工60686电 工3277钻 机 司 机52688吊 车 司 机18689发 电 机 司 机86810汽 车 司 机1006811洒 水 车 司 机36812油 罐 车 司 机36813龙 门 吊 司机126814公路架桥机司机85715挖 掘 机 司 机326816推 土 机 司 机286817装 载 机 司 机186818平 地 机 司 机66819铲 运 机 司 机206820压 路 机 司 机166821砼拌合楼司机96822混凝土输送泵司机12623混凝土运输车司机245724灰土路拌机司机35725稳定土摊铺机司机35726稳定土拌合机司机65727碎石摊铺机司机35728沥青砼拌合机司机85729沥青砼摊铺机司机65730沥青洒布车司机45731修 理 工306832普 工12033工 程 技 术 人 员80含测量、试验人员34管 服 人 员128含计划财务材料人员合 计1120不含项目部人员2、任务划分上场施工队伍任务划分如下表。管 区 任 务 划 分 表队伍名称人数管区划分管区长度(km)主要工作量土石方机械施工一队150K0+000K5+087.375.087填土:532723m3；挖土:784534m3 及管段内的软弱地基处理施工。土石方机械施工二队150K5+248.63K11+7506.501填土:415777m3；挖土:1211416m3 及管段内的软弱地基处理施工。桥工一队160K0+000K3+9003.90大桥524.34m/2座，天桥183.15m/3座，混凝土拱涵3座，通道4座，管段内被交线的桥涵工程，及管段内和改路范围内的路基附属、防护及排水工程。 桥工二队160K3+900K7+0003.1大桥161.26m/1座，互通式立交1处，分离式立交桥13.65m/1座，天桥166.74m/3座，钢筋混凝土板涵2座，通道3座，渡槽1座，管段内被交线的桥涵工程，及管段内和改路范围内的路基附属、防护及排水工程。桥工三队160K7+000K11+7504.75大中桥235.22m/3座，分离式立交桥69.23m/2座，天桥188.16m/3座，钢筋混凝土板涵2座，通道6座，渡槽1座，管段内被交线的桥涵工程，及管段内和改路范围内的路基附属、防护及排水工程。制梁专业一队120K2+350K5+350白帆河大桥、中渠河大桥、云沟大桥箱梁的预制及吊装。计30m箱梁136片，40m箱梁32片。制梁专业二队120K7+600K9+700薛村沟大桥箱梁预制吊装、盘河桥、纹河桥及全线桥梁、通道的预应力混凝土空心板梁的预制及吊装。计30m箱梁24片，16m空心板梁208块，13m空心板梁52块，8m空心板梁52块，6m空心板梁182块。路面施工专业队200K0+000K11+75011.75全管段和改路范围内的路面工程施工。（三）材料组织及供应计划1、材料组织及运输主要材料的要求与供应方式严格按招标文件执行。将严格选择供料厂家，并按要求做好材料抽检、试验，上报建设单位和监理单位认可备案，取得同意后方可订购或自采加工。建设所需钢材、沥青等外购材料，可通过铁路、公路直接运至工地；木材、水泥可通过公路从产地韩城、蒲城、澄城、富平运至工地；沿线块片石、碎石储量丰富，多为石灰岩，均位于路线北侧，上路运距535公里。在料厂附近均分布有石灰厂，可满足路面下面层、基层、底基层用量。砂可采用山西出产黄河河砂；路面上面层抗滑表层所用石料采用华县连花寺石碴厂斜长角闪岩，上路运距77公里；粉煤灰可采用韩城电厂储灰；路基填料可就近集中取用沿线粉质中液限黄土。对甲方供料管理及配合措施：对甲方供应材料，我们将根据进度安排，将材料运往材料库或直接运到施工现场，有专人负责看管和保护，同时我们将与甲方材料人员做好材料供应与接收的配合工作，若因我方原因造成损失，我们将承担一切责任。工程开工前，与材料供应商签定供货合同，明确双方的权利与义务。将合同书副本交给业主一份备案。 2、主要材料供应计划主要材料供应计划表四、施工组织机构及其主要职责范围（一）施工组织管理机构我公司若能中标，将成立精干高效的“中铁十一局集团有限公司禹阎高速公路项目经理部”，对本合同段工程项目的质量、安全、进度、成本等生产经营活动进行全面的管理、组织指挥、内外协调和对下服务。项目经理班子在组织施工时做到科学合理、文明施工，同时抓人员培训、抓质量、抓计划进度。项目部下设工程技术部、安质环保部、计划财务部、物资设备部及综合办公室共四部一室，其中工程技术部下设精测队和中心试验室。根据项目的技术水平选配强有力的项目经理部班子，项目部的主要负责人及各部门主要负责人的资质、业绩满足招标文件规定，做到组织机构健全，驻地布局合理，环境优美，各职能部门制度健全，责任明确。各级管理人员及主要施工人员在项目进行过程中保持相对稳定，未经业主同意不得随意更换。详细的组织结构见辅助资料表“表 组织机构图”。（二）施工现场管理机构及主要成员职责1、项目经理部职责项目经理部全权代表我公司履行与业主所签定合同的权利和义务,负责组织指挥本合同段工程施工和对外联络、协调工作,推行ISO9002质量体系运行,按期优质完成工程任务。本合同段按项目法施工,实行项目经理负责制,对公司负责,对业主负责。2、项目经理职责（1）项目经理为我公司在*至*高速公路土建工程C01合同段的法定委托人，履行有关法定程序。（2）贯彻公司质量方针和目标,建立健全组织机构，根据工程情况，合理配置所需资源。（3）主持全面工作，确保全面履行项目合同的要求。（4）定期组织安全、质量大检查，主持制定改进方案和各项措施。（5）贯彻业主及某省地方有关工程文明施工、环保、交通、防汛安全等法律法规和指示。3、项目总工程师职责（1）正确贯彻国家及某省地方各项政策和法令，执行业主和上级制定的有关工程施工的技术、质量、进度、安全规范和规定。（2）全面负责本项目工程的施工技术管理工作，主持编制本项目工程的实施性施工组织设计、质量计划、作业指导书等，具体主持本项目的ISO9002质量体系运行工作。（3）督促检查采购物资、设备的选型控制，加强施工全过程的工序控制，主持对不合格品的评审和处置。（4）组织推广和应用“四新”技术，编写有关成果报告，组织竣工文件的编制及验收交接工作。4、工程技术部职责（1）在总工程师的领导下,直接负责整个项目的施工技术工作,按ISO9002的程序要求,对本项目工程技术和工程质量负责。（2）组织制定综合的实施性施工组织设计，制定满足合同要求的施工技术方案，对其中各种问题的准确性、完整性负责。（3）对本项目工程全过程进行施工技术交底、技术控制和技术指导。（4）组织技术文件、资料的收集、管理工作，参与工程质量的评定与验收。（5）负责施工调度和现场施工组织协调工作。5、安质环保部职责（1）认真贯彻执行业主和某省有关保证安全生产、工程质量和环境保护的法令、法规、指示。（2）严格按设计文件、技术文件、工艺要求和有关标准,组织对检验和试验及其状态控制;加强对现场环保情况的监察巡视。（3）全面负责本项目的安全、质量和环保工作，提交工程质量检验分析报告。（4）组织进行安全、质量和环保教育,督促搞好工序质量管理。6、物资设备部职责（1）负责该项目的物资保障，机械设备的管理。（2）组织对材料供方的评价,严格控制材料和半成品的质量。（3）按ISO9002质量体系要求，负责对采购的物资、机械进行控制，做到采购、订货、验收、搬运、贮存、发放和使用手续完备，记录齐全，具有可追溯性。（4）组织搞好物资储备，确保节假日的物资供应。7、计划财务部职责（1）按合同要求向业主提供有关工程报表，负责该项目工程的施工预算、验工计价和计划统计工作。（2）组织整理与工程有关的资料，保证资料的完整性、连续性和可追溯性。（3）负责研究和开展项目成本核算工作，指导和监督资金的合理使用。8、试验室职责（1）在总工程师和工程技术部的领导下，执行现行有关的国家标准和作业规程，负责试验的超前工作和生产过程中的试验、计量管理工作。（2）负责试验设备的检定、维护和保养，保证能满足试验精度的要求。（3）负责采购物资的抽样和试验，为合格的建筑材料进场及施工生产提供正确、完整的试验资料。（4）对试验数据进行统计分析,为质量分析会提供分析报告。9、精测队职责（1）负责施工前接桩复测和控制桥位测量网布设。（2）全合同段控制贯通测量和所有分项工程定位测量。（3）施工中临时转点桩及临时水准基点的设置。（4）工程竣工后的全合同段贯通测量。五、施工便道等临时工程方案及拟建临时工程数量及结构（一）临时工程方案1、临时工程布置原则临时工程主要包括施工场地布置、施工便道、施工用水、施工用电、生产及生活房屋等。其布置考虑的原则是：（1）临时工程与永久性工程相结合。（2）在有条件的情况下，尽量少占农田和耕地。（3）能改造或利用地方设施的设施不新建。（4）各种临时房屋和设施的布置注意防洪、防砸、防沉陷、防火等。（5）生产房屋、生活房屋分片布设，尽量集中，便于管理。2、水电供应合同段内盘河、汶河均有常年流水，可满足工程需要，亦可利用当地机井水源，对于靠近城镇的生活用水，可接用当地自来水。所有用水在使用前，需对水质进行化验，满足施工和生活用水标准方能使用。施工用电，全线均有10KVA以上输电线路，可供工程需要。桥梁及预制场制梁施工引接当地电力线，并配发电机备用。线路及各小型构造物以自发电为主，生活用电引接当地照明电路。3、临时通讯为确保项目经理部与施工现场的指挥员、施工人员之间的通讯畅通，我们将采用多方案并举的形式建立起通讯网络。初步拟定为项目经理部和有条件的施工队均安设程控电话，采用有线通讯。配备必要数量的移动电话，便于保持与各方面的随时联络和紧急情况下信息的及时反馈。同时，项目经理部设无线中转台配置无线对讲设备，以保证施工的通讯联络。4、临时房屋为便于靠前指挥，项目经理部设在交通、通讯均比较方便的大池埝乡，项目部租用闲置民房,各施工队有条件的可就近租用民房，以减少临时占地，无房可租则搭设活动板房，食堂、料库、工地试验室采用砖混结构修建临时房屋。5、施工便道 108国道、韩龙路与新建公路平行走向，沿线乡村公路密布成网，四通八达，运输方便，可作为本合同段施工的主要运输通道，同时考虑到施工方便和场地布设，修建施工便道12Km，为满足施工的需要，主干便道宽度不小于4.5m。各便道位置详见本篇“表2 施工总平面布置图”。6、油库布置本合同段路基土石方量较大，用油量较多，在适当地段设一油库。油库应远离居民区和生活区，并保证安全距离不小于300米。7、预制场设置根据本合同段地势情况及交通方便特点，选择预制场方案如下：（1）在K2+350附近路基右侧设置预制场，负责预制白帆河大桥及中渠沟大桥30米预应力砼箱梁136片；（2）在K5+350附近路基右侧设置预制场，负责预制云沟大桥40米预应力砼箱梁32片；（3）在K7+600附近路基右侧设置预制场，负责预制全线16米空心板梁208片，13米空心板梁52片，8米空心板梁52片及6米空心板梁182片；（4）在K9+700附近路基右侧设置预制场，负责预制薛村沟大桥30米预应力砼箱梁24片。8、砼拌合站设置（1） 砼拌合站布置为了满足施工的需要，在K1+700右侧、K5+350右侧及K9+700右侧共三处设50m3/h自动计量拌合站3座，配备混凝土运输车12辆，混凝土输送泵6台，负责本合同段砼供应。详见“砼拌和站布置示意图”。施工前，要根据设计通过试配选定所需砼的配合比，报送监理工程师审批。按照监理工程师批准的配合比，通过配料系统、输送系统、供水系统、拌合系统拌合出合格的砼。（2）砼的配合比开工前，向监理工程师提供推荐的配合比设计，包括原材料的标准试验、砼的抗压、抗弯折强度、集料级配要求、水灰比、坍落度、水泥用量、拌合站、拌合方法、质量控制等细节。（3）砼的试拌根据图纸的设计要求，选用合适的坍落度、水灰比，从而计算出砼的单位水泥用量，在试验室试拌，制作九组试件，三组做7d的抗压强度，三组做28d的抗压强度，三组做28d的抗弯折强度和弹性模量试验。在正式的配合比设计报告中，要附各龄期的强度试验报告。砼拌和站布置示意图（4）砼拌合控制按照试验规范要求，做好各种原材料的试验抽检工作，严格控制各种原材料的质量。拌合时要把好计量关，高标号砼材料精度要求较高，其允许误差为：骨料2%，水泥、水、外加剂1%。（5）外加剂根据砼的用途和施工季节，拌合时应选用合适的外加剂，如缓凝剂、早强减水剂等。当室外日平均气温连续5天低于5时，将采取低温室内热拌法施工措施。9、弃土场本合同段弃方总量较大，我公司将按照环保要求，按业主指定位置堆放弃土，并进行防护和绿化。（二）拟建临时工程数量及结构临时工程包括为永久性工程的顺利施工所必需的各项工程便道、公共道路用地，以及临时排水或任何其他临时设备。本合同段修建施工便道12Km，其宽度不小于4.5m，修建时先对原地面进行必要的充分压实，在其上用20cm泥结碎石进行加固处理。施工便道应包括必要的防护、排水设施及标志等工程。在整个施工期间，保证施工车辆通过时不发生软弹、松散等病害，同时防止扬尘。六、主要工程项目的施工方案、施工方法各项工程开工前在全面熟悉设计文件和设计交底的基础上进行现场核对和施工调查，并编制实施性施工组织设计。若发现问题及时根据有关程序提出修改意见，并报监理工程师批准。在此期间组织有关人员按设计图表进行导线、中线、水准点复测，并在此基础上进行桥涵墩台定位，路基坡脚、堑顶、边沟等的放线工作，各项工程开工前还应做好相应的各种试验。（一）施工测量1、测量依据（1）根据业主提供的平面控制点与水准点为基准进行复测和引测。并依据业主提供的有关测量资料、设计结构图、复测资料进行计算和测量放样。（2）本工程施工测量精度严格按照公路勘测规范（JTJ061-99）的要求执行，同时施工放样应符合各分项工程施工技术规范的规定。2、测量仪器的选用详见辅助资料表“表-2主要测量、试验仪器设备表”。3、路基施工测量（1）对施工现场及控制点进行实地踏勘，结合本工程平面布置图，布设施工测量平面控制网，并考虑通视条件、稳固状态、放样方便等各种因素，在现场每200米建立一个控制点。控制点在路基边线两侧间隔分布，以建立通视情况良好的导线控制网。结合沿线地形的实际情况以及沿线结构物的布设情况，水准点沿线路方向每公里设置不少于2个。为保证施工期间高程点的稳定性，点位设置在受施工环境影响小，且不易破坏的地方。（2）定期对导线控制网以及沿线水准点进行闭合校验，随着施工的进展，每个月至少复测一次，以求各控制网达到精度要求。（3）在路基填土以前，先定好路堤边坡的坡脚桩以及路堑的坡顶桩，严格控制好填挖范围。每层土方的填筑必须用线路的中桩及填土压实宽度内的边桩进行控制。4、桥涵施工测量桥涵中线位置、桩间距离的检查校核及墩台位置放样，当有良好的丈量条件时，均直接丈量或用检验过的全站仪测量。丈量距离时，应对尺寸、温度拉力、垂度和倾斜度进行修正计算。采用三角网法测算桥轴线桩间距离时，三角网的精度，应符合规范规定。三角网的基线不应少于2条。基线应与桥轴线连接，并尽量近于垂直。基线一般采用直线形，其长度一般不小于桥轴长度的0.7倍，困难地段不得小于0.5倍。三角网所有角度宜布设在30120之间，困难情况下不应小于25。桥轴线直接丈量的回数、基线丈量的回数和用全站仪测量的回数、三角网水平角观测的回数，应按规范规定执行。三角网平差一般按角度以条件观测平差为主。平差计算结束后，应进行精度验算。当有直接丈量条件时，尽可能以直接丈量法复核、以三角网法求出桥位桩间的距离；当直接丈量的桥位间的距离与三角网法求出的距离均符合精度要求时，采用三角网法求出的距离进行墩、台施工定位测量；全站仪测出的桥轴线距离与三角网法求出的距离均符合精度要求时，采用其算术平均值，可用测距仪进行墩、台施工定位测量。涵洞测量放样时，应注意核对涵洞纵横轴线的地形剖面图是否与设计图相符，应注意涵洞长度、涵底标高的正确性。（二）工程试验我公司测试中心，为国家计量局和国家技术监督局认定一级资质计量测试合格单位。本项目的工程试验工作由我公司测试中心在工地建立工地试验站，配备相应的试验、检测设备，并派出专职试验人员进行本工程材料、砼、砂浆及地基等项目的抽检、取样、送样、检验和试验工作，部分试验在业主指定的试验室进行。试验项目的依据及规程要求，按招标文件提供的“技术规范”和国家的有关“试验规程”中的有关要求执行。（三）路基工程施工方案本合同段内路基工程主要有路基土石方施工、特殊路基处理施工及相应范围内的路基附属和加固防护工程的施工。1、路基施工前的准备（1）路基正式开工前,认真搞好线路复测和现场核对,发现问题按有关程序及时提出修改意见并上报审批,同时把中桩和水准点基桩增设加密至满足和方便施工生产的需要。（2）组织沿线施工调查，为土石方调配和编制实施性施工组织设计收集资料，应着重调查收集下列资料： 特殊土地区和特殊条件下路基的地质、地下水位情况及当地河道、冻结深度、雨季等情况。 核对土石类别及其分布，进行填料复查和试验，调查高填、深挖的施工环境条件及取土困难地段的填料来源和运输条件（包括运距、道路交通情况）。 农作物收种情况及为办理用地手续、房屋、道路、管路、线路等拆迁补偿和清理施工场地所需的资料。（3）对将用于填筑路基的土按规范要求取样，并对土的液限、塑限、塑性指数、天然稠度或液性指数进行试验，颗粒大小分析试验、含水量试验、土的击实试验等，写出报告报工程师批准。2、路基填筑施工（1）工艺试验路基填筑施工前，根据本合同段的具体情况选择地质条件、断面形式具有代表性的地段做工艺试验路段，从中选出路基施工的最佳方案、工艺参数和检测方法来指导施工。试验时作好记录，对压实设备的类型、最佳组合方式、碾压遍数及碾压速度、工序、每层材料的松铺厚度等写出试验报告报工程师批准，进而严格施工工艺，明确检测方法，确保施工质量。（2）施工工艺和质量标准 施工工艺路基填筑施工按三阶段（准备、施工、整修验收）、四区段（填、平、碾、检）、八流程（测量放样、基底处理、分层填筑、摊铺平整、碾压夯实、检测签证、边坡整修、路面整形）的工艺程序组织实施。施工工艺详见“主要分项工程施工工艺及施工工艺框图”。 质量标准按照路基设计规范和验标确定的路基填筑标准如下：路堤压实(重型击实)及填料最小强度要求检 查 项 目填料最小强度（CBR）（%）压实度（%）检查方法和频率零填及路堑上路床(m)00.38.095按JTJ071-98附录B和JTJ059-95检查密度法:每2000m3每压实层测4处路堤(m)上路床00.38.095下路床0.30.85.095上路堤0.81.54.093下路堤1.53.090路基外形尺寸检验标准、频次检 查 项 目允许偏差范围频次纵断高程（mm）+0,-15每200米用水准仪检查4点中线偏位（mm）50 每200米用经纬仪检查4点，弯道加测HY、YH两点。宽 度（mm）设计值每200米检查4处横 坡0.5%每200米检查4个断面弯 沉 值设计计算容许值单向每车道50米测1点平整度（mm）15（土） 每200米用3米直尺检查4处3尺边 坡不陡于设计值每200米抽查4处（3）路基填筑施工方案方案要点：土石方运距在100米以内采用推土机施工；当土石方运距在100700米时，采用铲运机施工；当土石方运距在700米以上采用挖掘机、装载机配自卸汽车机械化组合施工方式。本合同段路基施工全部采用机械化作业，压实采用推土机、铲运机摊平预压，用大吨位（40T以上）的拖式振动碾和自行式振动压路机碾压，对特殊地段及特殊部位，采用强夯法压实及冲击式压路机碾压。涵洞通道两侧、桥台背后等狭窄地点，用小型手扶式振动碾夯实；桥台背后如用砂砾等材料填筑的，以水夯为主，并配合小型打夯机夯实。路堤填筑范围内，对原地面的腐殖土及杂草等进行表面清理，清理深度为：一般路段20cm、水田及低洼地段40cm，当清理深度仍不满足技术规范要求时，则根据监理工程师的要求办理，清出的表土集中堆放，对原地面的坑、洞等采用就地回填、夯实。路堤基底在清除表土之后，在填筑前进行碾压，并分层回填压实至原地面标高，压实度均要求85%。当路基填土高度80cm时，清表厚度除满足前述要求外，必须清至路床底部标高，基底压实度要求90%。原地面有较大坡度填筑路堤时应作适当处理，当地面横坡不陡于1:10时，可直接填筑路堤在稳定的斜坡上；横坡在1:101:5时,将原地面翻松碾压后,再进行填筑;地面横坡陡于1:5时,将原地面挖成台阶,台阶宽度2米,顶面挖成4%的内倾斜坡,并用小型夯实机具夯实,台阶顶面保持无水。路堤填土宽度每侧应宽于填层设计宽度30cm，压实宽度不小于设计宽度，最后削坡。 路堤填筑：填土应分层摊铺，每层松铺厚度一般不应大于30cm，不小于10cm。在填筑过程中根据选定的最佳含水量对填土或洒水或翻晒晾干，以调整填土实际含水量。每层的填筑面要作成23%的横坡，碾压的轮迹要重叠2030cm。若填方分几个作业段施工，两段交接处不在同一时间填筑，则先填地段应按1:1坡度分层留台阶，若两作业段同时填筑，则应分层相互交替衔接，其搭接长度不小于2米。 路基检测路基每碾压完毕一层及时检测一层，填土路基密实度用核子密度仪配合环刀法、灌砂法检测。 路基整修A、按设计图纸要求，恢复各项标桩，检查路基中线位置、宽度、纵坡、横坡、边坡及相应的标高等。根据检查结果编制整修计划报监理工程师批准后方可施工。B、路基边坡采用人工切土补土，边坡自上而下刷坡，当填土不足或边坡受雨水冲刷时，将原边坡挖成台阶，分层填补夯实。C、路基表面采用铲运机、推土机刮平，铲下的土不足填补凹陷时，采用与路基相同的土填平夯实。整修后的路基基床表层填料中不得含有粒径大于15cm的石块。D、边沟的整修应挂线进行，对各种水沟的纵坡均采用仪器检测，整修到符合设计及规范要求为止。3、路堑施工（1）质量标准路堑路基面施工偏差应符合下列要求： 宽度：路肩边缘不应小于设计宽度。 路肩高程：在100m长路基内的个别地段不超过+10mm，-15mm。 平整度：在每200m长路基上，用3m长直尺，垂直于线路中线，间距大致均匀地抽测4次，量得的最大凹凸差，土质基面不超过1.5cm。（2）路堑施工方案方案要点：土方直接用挖掘机开挖，自卸汽车运输。路基开挖前作好截水沟，施工期间修建临时排水设施，力争作到永临结合。土方开挖均应自上而下进行，不得乱挖超挖，严禁掏洞取土。边坡配以人工分层修刮平整，开挖过程中如遇土质变化需修改施工方案及边坡坡度时，应及时报批。开挖的土方如符合路基填料标准，将土方运至填方地段作为路基填料用，否则作为弃土运至弃土场。当因气候条件使挖出的材料无法按规范的要求用于填筑路基和压实时，将停止开挖，直到气候条件转好后再进行施工。路基挖方施工工艺详见“主要分项工程施工工艺及施工工艺框图”。（3）施工控制及检测路堑开挖前做好排水工程，以防雨季洪水对边坡冲刷，施工期间始终保持排水系统畅通。路堑开挖在接近设计标高时配以小型机械作业，以防超挖，开挖从上而下进行，不准掏底开挖。弃土堆位置的选定，首先必须保证路堑边坡和自身稳定，并考虑地形以及对附近建筑物、农田、水利、河道、交通的影响。路堑开挖除对边坡坡率以及路肩标高、宽度进行控制外，还要对基床填料及压实度进行严格控制。4、湿陷性黄土路基施工湿陷性黄土路基施工除按
