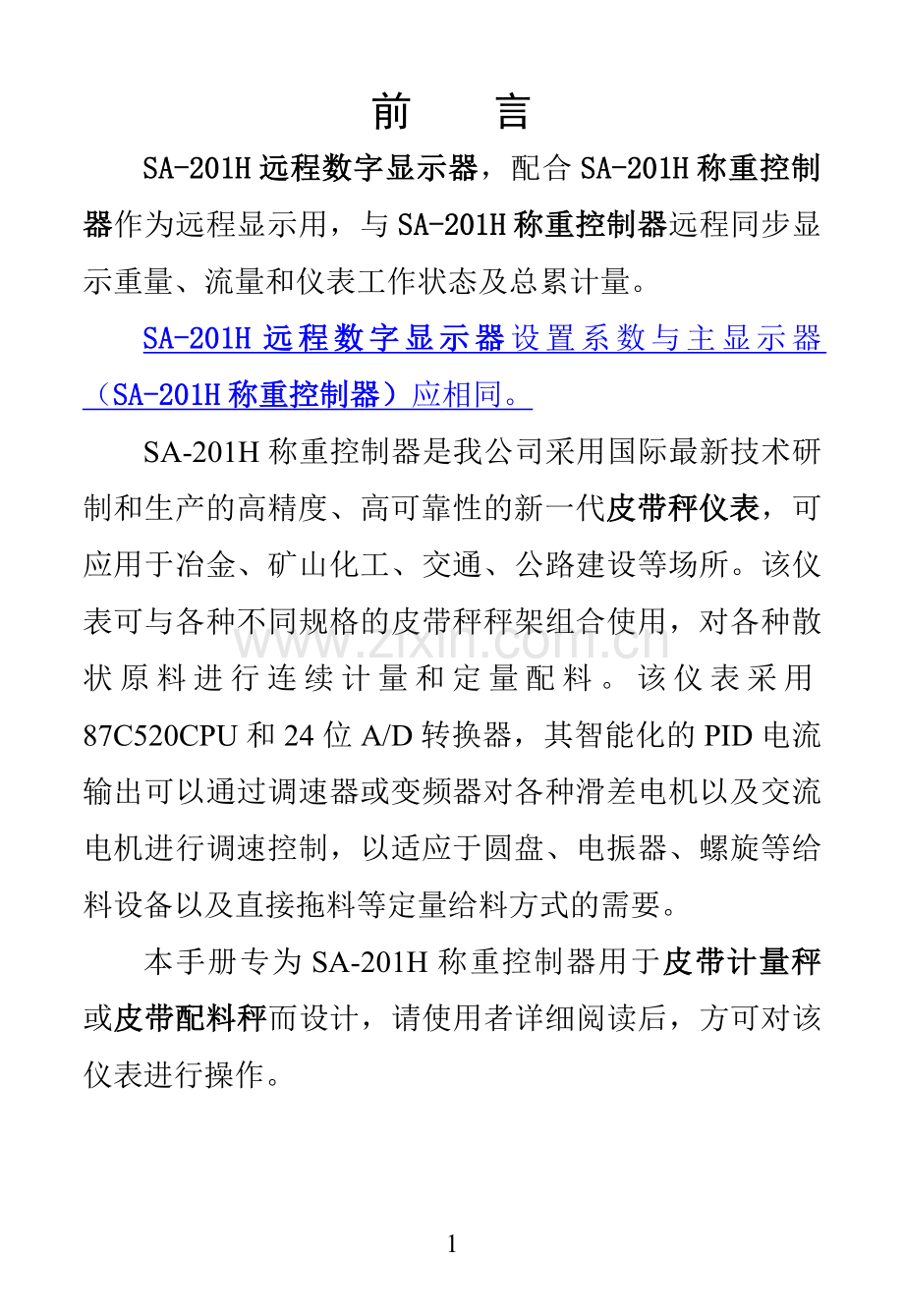

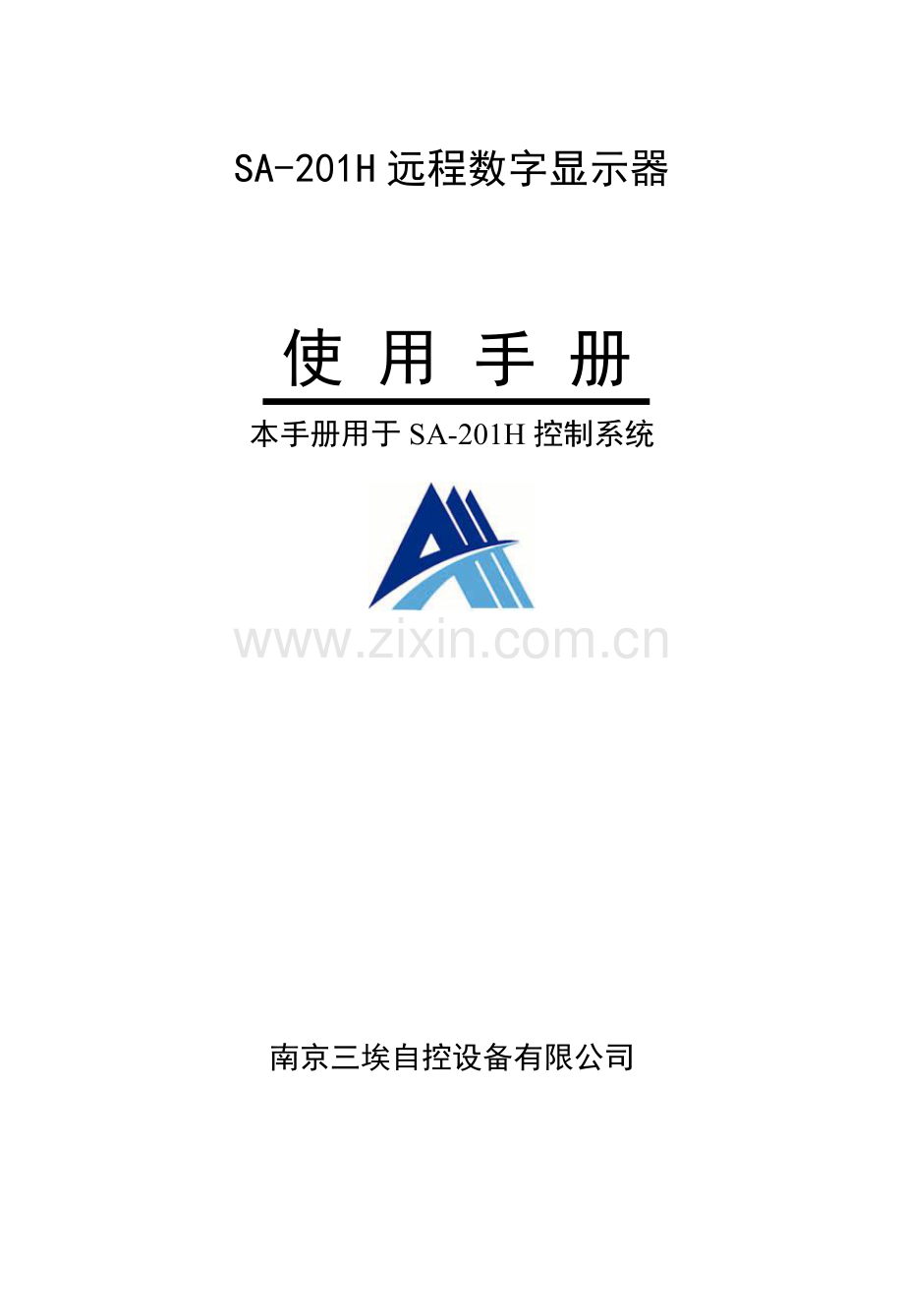

SA-201H远程数字显示器使用手册本手册用于SA-201H控制系统南京三埃自控设备有限公司前言 SA-201H远程数字显示器，配合SA-201H称重控制器作为远程显示用，与SA-201H称重控制器远程同步显示重量、流量和仪表工作状态及总累计量。 SA-201H远程数字显示器设置系数与主显示器（SA-201H称重控制器）应相同。 SA-201H称重控制器是我公司采用国际最新技术研制和生产的高精度、高可靠性的新一代皮带秤仪表，可应用于冶金、矿山化工、交通、公路建设等场所。该仪表可与各种不同规格的皮带秤秤架组合使用，对各种散状原料进行连续计量和定量配料。该仪表采用87C520CPU和24位A/D转换器，其智能化的PID电流输出可以通过调速器或变频器对各种滑差电机以及交流电机进行调速控制，以适应于圆盘、电振器、螺旋等给料设备以及直接拖料等定量给料方式的需要。本手册专为SA-201H称重控制器用于皮带计量秤或皮带配料秤而设计，请使用者详细阅读后，方可对该仪表进行操作。目录仪表主要技术参数………………………………………3 仪表主要功能……………………………………………4 仪表接线端子说明………………………………………5 仪表接线…………………………………………………6 基本操作…………………………………………………8 功能说明（参数表）……………………………………12 功能描述（如何用参数）………………………………13 提示………………………………………………………19 仪表主要外型尺寸………………………………………22 仪表主要技术参数仪表称重线性度：0.02%F•S 仪表称重输入灵敏度：0.15μV/d 仪表测速正脉冲输入分辨率：0.001%（自动周期测脉宽）仪表测速正脉冲：0~1000Hz；幅度：5V~50V 称重传感器供桥电压：10VDC 仪表可带称重传感器数量：4只仪表与称重传感器距离：≤1500 m 皮带秤零点信号输入范围：0~30mV 皮带秤称重信号输入范围：3~30mV 皮带秤动态计量准确度：±0.25%，±0.5%，±1.0%，（20~100%额定流量）皮带秤动态配料准确度：±0.5%，±1.0%，±2.0%，（20~100%额定流量）仪表供电：~220V±20%；电流：1A 仪表工作温度：-10℃~+40℃ 皮带秤工作温度：-30℃~+60℃ 仪表主要功能 ¨ 七位数码管显示以下内容：称重传感器零点值：0.0000~0.9999（满载为1.0000）称重传感器所受载荷：0.0000~50000kg 配料设定值：0.0000~99999t/h或kg/m 瞬时流量值：0.001~1000.0 t/h或kg/m 皮带秤皮带速度：0.0000~10.000m/s PID输出电流：0~10.00mA或4~20.00mA 皮带秤总累计值：0.00~99999.99t 皮带秤标定累计值：0.0000~999.9999t ¨ 自动校正皮带秤零点（空秤） ¨ 具有瞬时流量输出；0~10mA或4~20mA可选。 ¨ 具有超、缺料；皮带机开、停；皮带跑偏等状态下的声、光报警，并有相应的开关量输出。 ¨ 可接受外部提供的0~10mA或4~20mA电流信号进行配料设定。 ¨ 具有标准RS485通讯接口，2400~19200比特；可将32台SA-201H仪表接在同一计算机系统内。 ¨ 具有数据断电保护功能（永久性）。 SA-201H仪表接线端子说明称重传感器 1 输出桥压V+ RS485（A） 13 通讯 2 反馈桥压V+ RS485（B） 14 3 传感器信号VO+ 定值电流输入 15 模拟量信号 4 传感器信号VO- PID电流输出 16 5 反馈桥压V- 瞬时量电流输出 17 6 输出桥压V- 公共地 18 测速传感器 6 测速（供电）信号地公共地 18 开关量输入 7 测速信号Vi 自定义 L4 19 8 测速供电15V（+）自定义 L3 20 开关量输出 9 缺料时闭合J2-2 手、自动信号 L2 21 10 缺料时闭合J2-1 开机信号 L1 22 11 仪表运行时闭合J1-2 ~220V（零） 23 仪表供电 12 仪表运行时闭合J1-1 ~220V（相） 24 仪表接线称重传感器测速传感器 10V 15V 15V 10V 开关输出 2 开关输出 1 1 2 3 4 5 6 7 8 9 10 11 12 公共地流量输出 PID 输出定值输入 0~10或4~20mA 通讯 0~10或4~20mA 0~10或4~20mA ~220V 1A 开关2 开关3 开关 1 开关输入 13 14 15 16 17 18 19 20 21 22 23 24 开关4 端子1~6号接称重传感器，其中1、2端子和5、6端子必须在传感器端并接（称为6线制）。传感器和仪表距离可达1500 m。必须使用6芯屏蔽电缆。端子6~8号接测速传感器，其中6、8端子为本公司测速传感器供电，6、7端子为速度脉冲输入。也可将外来脉冲信号直接接入端子。必须使用3芯屏蔽电缆。 9、10端子当缺料时闭合，可用于电振器启动等场合。11、12端子当仪表的运行灯亮时（即22端子开关1闭合时）闭合。注：无电压触点信号AC250V，1.0A，电阻负载。 13、14端子为标准RS485通讯接口，可将32台SA-201H仪表并接在同一个计算机系统内。 15端子为外部设定定值的电流输入，输入电流为0~10mA或4~20mA，由参数17决定；16端子为PID控制电流输出，其电流由参数17来决定；17端子为皮带秤瞬时流量，其电流由参数17决定；18端子是15、16、17的公共端。开关1接通，仪表面板上的运行灯亮，仪表进入工作程序，否则仪表不工作。开关2接通，仪表面板上的自动灯熄灭（当17号参数选择PID信号为自动时）。PID信号不再自动控制。开关3接通，仪表发出断、续叫声，并间断地显示Error-4，可用于皮带跑偏等报警。开关4接通，可根据用户的需要来定义。基本操作电源接通程序开始从头运行，7位数码管按下列秩序依次显示： ¨ 0，1，2，3……9，A，B，C，D，E，F ¨ ××—×××× 机号—波特率 ¨ 0—0. ×××× 零点值，满载为1.0000 ¨ 2—××××× 配料设定值 ¨ 1—××××× 传感器所受载荷注：当运行灯亮时，最终的显示不是1—×××××，而是3—×××××（皮带秤瞬时流量）复位按“复位”键，与电源接通一样，程序开始从头运行。基本操作方法（1）显示选择本项操作是在面板上显示×—×××××的状态下有效，若不是上述状态，只需按清除键即可出现上述状态。循环按选择键，则循环下列显示： 0—0.×××× 皮带秤零点值，满载时为1.0000 1—××××× 自动校零后称重传感器所受净载荷(kg) 2—××××× 配料设定值（kg/m，或t/h） 3—××××× 皮带秤瞬时流量（kg/m，或t/h） 4—××××× 皮带秤皮带速度（m/s） 5—××××× PID输出电流（mA） ×××××. ×× 皮带秤总累计值（t）！注意：若需要清除皮带秤总累计值，在显示×××××.××时，按清除键，此时显示为“0000000”，再按确认键，则总累计值全部为零；若按其他任何键则退出总累计清除，仍保留原有的累计值。基本操作方法（2）连续按功能健，则循环下列显示： gn1— 自动校正零点操作 gn2— 链码标定操作 gn3— 功能参数表显示及修改自动校正零点操作按功能健，显示：gn1— 按确认键，显示：1n××××× (自动校零时间，7#参数，秒) 按确认键，显示：0 ××××× (零点A/D值，满值为65535，此时已开始自动校零。) 校零时间到，显示：0_0. ××××（新皮带秤零点值，满值为1.0000）此时按确认键，则保存新的皮带秤零点值。否则按清除键，不保存新的皮带秤零点值，继续用原有的皮带秤零点。链码标定操作按功能键，显示：gn2— 按确认键，显示：2n×××××（自动标定时间，7#参数，秒）按确认键，显示：0.××××（累计值，吨）此时已开始进入标定。标定时间到，显示：×××.××××（标定累计值，吨）若需修正标定结果，请修改皮带秤累计量标定系数（2#参数）。功能参数表显示及修改方法按功能键，显示：gn3— 按确认键，显示：×—×××××（×：参数号，×××××：数值）连续按确认键，则循环显示参数号及数值。若需修改参数数值，则按下列方法操作： ¨ 参数值的闪动位可以用∧或∨键修改（包括小数点的有无），用选择键可以改变参数闪动位的位数，该参数修改完毕后按确认键，则保存修改后的参数值。否则按清除键退出修改参数状态。功能说明（参数表）参数号参数名称数值范围出厂定值单位 ☆0 称重传感器额定荷重 0.01~50000 112.00 kg 1 皮带速度修正系数 0.001~10.000 0.6 ☆2 皮带秤累计量标定系数 0.001~100.00 1.0000 3 PID调节速度系数 0.001~100.00 2.0000 4 最大瞬时流量 0.001~1000.0 100.00 t/h kg/m 5 零点值 0.000~0.6000 0.0500 6 外部电流定值修正系数 0.5000~1.0000 0.7500 ☆7 自动校零(标定)时间 1.000~3000.0 60.00 s 8 集料大皮带速度 0.001~10.000 1.0000 m/s 9 皮带秤小皮带速度 0.001~10.000 1.0000 m/s 10 阀值系数 0~100 20 11 最小输出PID电流 0~100 或0~200 40 0.1mA 12 最大输出PID电流 0~200 200 0.1mA 13 校零及手动输出PID电流 0~200 100 0.1mA 14 软手动时间 0~50 5 S 15 滞后控制时间 0~250 0 S 16 超\缺料不报警时间 0~250 60 S ☆17 工作模式选择 0~255 99 18 仪表机号设定 0~31 0 19 波特率选择 0~255 4 注：☆者为用户自定，其余参数一般可用出厂设定值；或以本公司调试人员设定的参数为准。功能描述（如何用参数）称重传感器额定荷重（0#参数）数值范围：0.01~50000，单位：kg。将传感器铭牌上所标出的额定载荷（公斤）置入该参数，以后根据仪表显示的称重传感器零点值即可知传感器的空秤受载状况（满载时为1.0000）。注：本参数适用于灵敏度2.5~3.0mV/V的传感器，若您所用的传感器灵敏度不在此范围内，可另行修正。皮带速度修正系数（1#参数）数值范围：0.001~10.000 本仪表根据测速传感器的速度信号，可显示皮带秤皮带速度，若仪表显示的皮带速度和实际测量的皮带速度有误差，可用此参数修正。皮带秤累计量标定系数（2#参数）数值范围：0.001~100.00 当皮带秤计量结果误差较大时，需对皮带秤进行标定，用此参数对标定结果进行修正。式中：Q实际——被标定物料的实际重量。 Q显示——仪表显示的被标定物料的重量。 PID调节速度系数（3#参数）数值范围：0.001~100.00 本参数可改变皮带秤自动控制时调节的快慢，系数减小调节变慢，反之调节变快。最大瞬时流量（4#参数）数值范围：0.001~1000.0，单位：吨/小时、公斤/米。仪表上显示的瞬时流量达到本参数的数值时，仪表的瞬时流量输出是10mA或20mA（由17#参数定）。零点值（5#参数）数值范围：0.0000~1.0000 皮带秤空转运行时，传感器的受力状况也称为皮带秤的零点（满载时为1.0000），进行自动校零时，即可改变零点值。外部电流定值修正系数（6#参数）数值范围：0.5000~1.0000 用外部设定电流进行定值设定时，可以修改本参数，使设定电流与所需的设定值相符合。自动校零（标定）时间（7#参数）数值范围：1.000~3000.0，单位：秒。该数值一般为皮带运行整圈数的时间，用以自动校零点。当用链码标定皮带秤时，按照第10页所叙的链码标定方法进行操作，当链码标定时间达到本参数所规定的时间后，累计量就不再增加。若用实物标定时，可将该参数设置为2000秒，以免出现少累计的现象。需要注意的是，当标定工作结束后，必须将该参数恢复至原来的自动校零点时间，以免校零时间过长。集料大皮带速度（8#参数）数值范围：0.001~10.000，单位：m/s。该速度值一定要测量准确，测量大皮带的长度至少要达到30米以上。皮带秤小皮带速度（9#参数）数值范围：0.001~10.000，单位：m/s。本参数按出厂设定值设置，不需修改。阀值系数（10#参数）数值范围：1~100 阀值是专为抑制空皮带秤走字而设置的，其数值为传感器额定荷重的（1~100）‰，当空皮带波动数值（相对零点值而言）低于该参数时，不会有累计量。该数值视皮带厚薄程度而定，一般需要逐步试验。当数值太小时，空皮带走字，当数值太大时，皮带上有少量物料也会不走字。最小输出PID电流（11#参数）数值范围：0~200或0~100，单位0.1mA。仪表自动或手动输出PID电流的最小值。当工作模式（17#参数）选择0~10mA时，11#参数数值范围为0~100；当工作模式（17#参数）选择4~20mA时，11#参数数值范围为0~200。最大输出PID电流（12#参数）数值范围0~100或0~200，单位：0.1mA。仪表自动或手动输出PID电流的最大值。当工作模式（17#参数）选择0~10mA时，11#参数数值范围为0~100；当工作模式（17#参数）选择4~20mA时，11#参数数值范围为0~200。校零及手动输出PID电流（13#参数）数值范围：0~200，单位0.1mA。校正零点过程中以及工作模式（17#参数）选择为手动（含软手动）控制时，仪表输出的PID电流值。软手动输出时间（14#参数）数值范围：0~50，单位：s。工作模式（17#参数）选择自动时，仪表运行（运行灯亮）后，首先输出一固定的PID电流（由13#参数定），过一段时间后，才开始进入自动调节PID电流，该段时间称之为软手动输出时间。滞后控制时间（15#参数）数值范围：0~250，单位：s。物料从自动给料设备到达皮带秤称量段的这一段时间称之为滞后控制时间，对于有较大滞后时间的系统需设置该参数。滞后时间小于5秒时，该参数设置为零。超、缺料不报警时间（16#参数）数值范围：0~250，单位：s。自动控制时连续超、缺料时间超过该数值，认定超料或缺料，仪表上有声光报警，并有开关量输出。工作模式选择（17#参数）数值范围：0~255 测速选择工作方式 PID 控制累计方式 PID和瞬时流量定值输入电流定值选择流量单位测速 (0) 计量秤 (0) 手动 (0) 阀值 (0) 0~10mA (0) 0~10mA (0) 外部电流 (0) kg/m (0) 不测速(128) 配料秤(64) 自动 (32) 全累计(16) 4~20mA (8) 4~20mA (4) 面板设定或数字通讯 (2) t/h (1) 根据以上表格选择合适的工作模式，然后将各工作模式括号内的数字相加之和置入17#参数即可。例：有一皮带秤，其中工作模式为：不测速（128），配料秤（64），自动配料（32），阀值累计（0），PID和瞬时流量输出0~10mA（0），外部电流定值（0），流量单位：t/h（1），以上数字相加：128+64+32+0+0+0+0+1=225则：17#参数置入225。仪表机号设定（18#参数）数值范围：0～31 和计算机进行通讯时，必须设定本仪表的机号，以便计算机识别。同一通讯系统中要保证该机号的唯一性（即机号不能重复），否则通讯数据不能正确传输，甚至造成通讯硬件电路损坏。波特率选择（参数19#）数值范围：0～7 和计算机进行通讯时，必须选择和计算机相同的通讯速度，即相同的波特率，系统方能正常通讯。 0=300， 1=600， 2=1200， 3=2400 4=4800， 5=9600， 6=19200， 7=57600 提示 ¨ 工作模式选择指南（17#参数） ¨ 手动与自动的关系 ¨ 显示Error—1 ¨ 显示Error—4 ¨ 显示Error—6 ¨ 显示Error—7 ¨ 工作模式选择指南（17#参数）皮带计量秤测速时：1，不测速时：128+1=129。恒速配料秤 128+64+32+2=226或128+64+32+2+1=227 调速配料秤 64+32+2=98或64+32+2+1=99 ¨ 手动与自动的关系当PID控制工作模式（17#参数）为手动时，PID电流是一固定值，与外围一切因素均无关，只有改变13#参数，PID电流才会随之改变。当PID控制工作模式为自动时，仪表背面21端子（开关2）接通时，PID电流仍是一固定值。21端子断开（即未接线），PID电流即可自动调节。 ¨ 面板设定或通讯设定的关系：当定值选择工作模式（17#参数）选择为面板设定或通讯设定时，通讯设定有优先权。面板改变配料设定值方法如下：当面板显示为2—×××××时（第8页的显示选择），按确认键，×××××的第1 位就会闪动，按照前面修改参数所述方法对该数值进行修改，修改完毕后按确认键即认可。通讯设定详见通讯协议。 ¨ 显示Error—1 从传感器到仪表的A/D转换器之间出现故障。 ¨ 显示Error—4 接线端子20（开关3）接通。 ¨ 显示Error—6 缺料报警。 ¨ 显示Error—7 超料报警。仪表外形尺寸图外形尺寸：160×80×120（宽×高×长）mm 安装方式：盘装方式开孔尺寸：（152+0.5）×（76+0.5）（宽×高）mm 南京三埃自控设备有限公司地址：南京市江宁开发区胜利路12号电话：（025）2121028 2124471（-5）传真：（025）2124028 邮编：211100 Website： E - mail：sales@ 其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二．培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值： 1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。 2、现金安全保管，不发生盗窃事故。 3、每月足额提取安全生产费用，保障安全生产投入资金的到位。 4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥； 9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育； 11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。三、安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落 25
