文件号:LT-DQWGBC-2012-4-18/QH

力同铝业（青海）有限公司
50万吨铝板带工程一期项目
（一期工程项目）

10kV滤波及无功补偿技术协议书

供方：许继电气股份有限公司
需方：力同铝业（青海）有限公司

二O一二年四月
青海 西宁

力同铝业（青海）有限公司一期工程项目

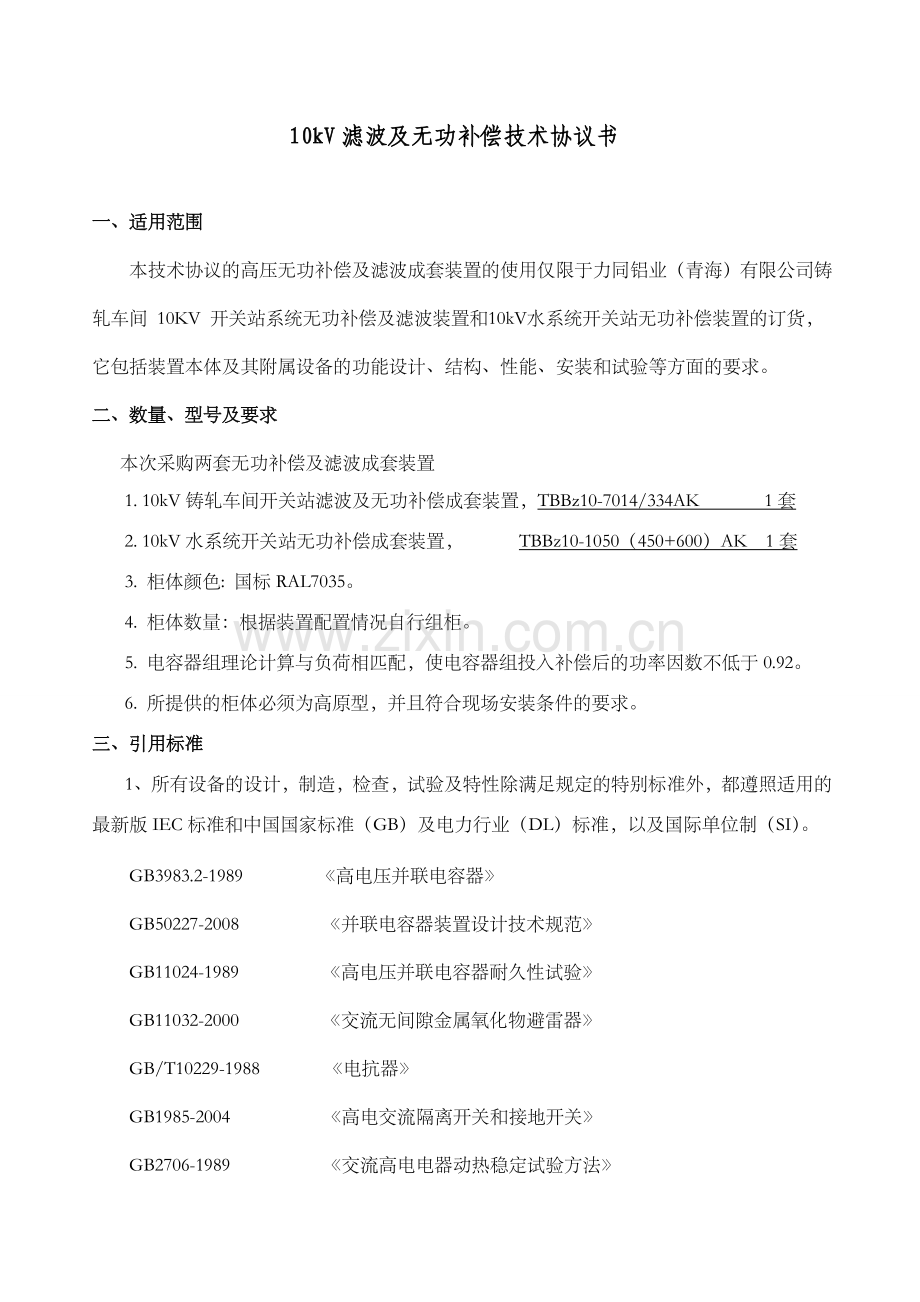

10kV滤波及无功补偿技术协议书

一、适用范围
本技术协议的高压无功补偿及滤波成套装置的使用仅限于力同铝业（青海）有限公司铸轧车间 10KV 开关站系统无功补偿及滤波装置和10kV水系统开关站无功补偿装置的订货，它包括装置本体及其附属设备的功能设计、结构、性能、安装和试验等方面的要求。
二、数量、型号及要求
本次采购两套无功补偿及滤波成套装置
1. 10kV铸轧车间开关站滤波及无功补偿成套装置，TBBz10-7014/334AK 1套
2. 10kV水系统开关站无功补偿成套装置， TBBz10-1050（450+600）AK 1套
3. 柜体颜色: 国标RAL7035。
4. 柜体数量：根据装置配置情况自行组柜。
5. 电容器组理论计算与负荷相匹配，使电容器组投入补偿后的功率因数不低于0.92。
6. 所提供的柜体必须为高原型，并且符合现场安装条件的要求。
三、引用标准
1、所有设备的设计，制造，检查，试验及特性除满足规定的特别标准外，都遵照适用的最新版IEC标准和中国国家标准（GB）及电力行业（DL）标准，以及国际单位制（SI）。
GB3983.2-1989 《高电压并联电容器》
GB50227-2008 《并联电容器装置设计技术规范》
GB11024-1989 《高电压并联电容器耐久性试验》
GB11032-2000 《交流无间隙金属氧化物避雷器》
GB/T10229-1988 《电抗器》
GB1985-2004 《高电交流隔离开关和接地开关》
GB2706-1989 《交流高电电器动热稳定试验方法》
GB3309-1989 《高电开关设备常温下的机械试验》
GB311.2~6-1993 《高电压试验技术》
GB/T13540-1992 《高压开关设备地震性能试验》
GB/T12325-2003 《电能质量供电电压允许偏差》
GB/T14548-2003 《电能质量 公用电网谐波》
DL/T604-1996 《高压并联电容器装置订货技术条件》
DL442-1991 《高压并联电容器单台保护用熔断器定货技术条件》
DL/T653-1998 《高压并联电容器用放电线圈订货技术条件》
DL 462-1992 《高压并联电容器用串联电抗器订货技术条件》
DL/T672-1999 《变电所电压无功调节装置订货技术条件》
JB7111-1993 《高压并联电容器装置》
JB/T5346-1998 《串联电抗器》
2、 上述标准如与买方所执行的标准不一致时，按较高标准或双方商定的标准执行。
四、 现场气象条件
多年平均降雨量 566.9mm
最大日降雨量 58.1mm
全年平均气温 3.1℃
最热月（七月）平均气温 14.6℃
最冷月（一月）平均气温 -8.9℃
绝对最高气温 32.4℃
绝对最低气温 -33.1℃
年平均相对湿度 61%
平均最大月相对湿度 76%
平均最小月相对湿度 48%
全年主导风向 SW
全年平均风速 1.5 m/s
基本风压（设计值） 0.35kPa
全年平均气压 73.77 kPa
海拔高度 约2650 m
年平均雷暴日数 42.1天
全年平均日照数 2588小时
五、 设备配置基本要求
（一）10kV冷铸轧车间开关站无功补偿及滤波成套装置
序号
设备名称
规格型号
数量
生产厂家
1
隔离开关
GN24-12D/1250GY
1台
江苏仪征
2
转换开关
LW21-16
1台
伊莱克斯
3
控制开关
LW21-16
3台
伊莱克斯
4
无功补偿控制器
DWK-802（进线单采样）
1台
许 继
5
微机保护单元
RWK
3台
许 继
6
真空接触器
CKG4-630/12
2台
上海志远
7
真空断路器
ZN63A-12/630A
1台
施耐德宝光
8
电流互感器
LZZBJ9-10A1G
6台
大连华亿
9
H3滤波电抗器
LKGKL-10-53.7mH-48.2A
1组
山东哈大
H5滤波电抗器
LKGKL-10-5.14mH-192.8A
1组
山东哈大
H7滤波电抗器
LKGKL-10-5.25mH-96.4A
1组
山东哈大
10
H7滤波通道电阻器
RWGL10/5KW-11.5Ω
1组
凌海科诚电力
11
放电线圈
FDGE2-12/√3-1.7-1
9只
大连华亿
12
滤波电容器
AAM12/√3-334-1W
21只
淄博莱宝
13
避雷器
HY5WR-17/45
9只
金冠电气
14
放电指示灯
AD11-22/21.9 GZF
9只
江阴电器
15
微型断路器

上海良信
16
柜体
1000*1800*2700mm（宽*深*高）
6面
许继
17
围栏

1套
许继
备注：柜体及围栏尺寸以最终确认的CAD的图纸为准。
1、主要要求
1.1 设置一面进线柜，要求进线柜和控制柜独立柜设计并具备控制、监控、报警等功能。
1.2 额定容量 7014Kvar
H3次1个回路： 1002 Kvar ；
H5次1个回路： 4008Kvar ；
H7次1个回路： 2004 Kvar （高通回路）
1.3 装置具备自动投切功能，电容器组理论计算与负荷相匹配，使装置投入运行中的电能质量满足国家标准，功率因数不低于0.92。
1.4 装置进线方式：电缆下进线
1.5 装置具备与10kV后台系统数据交换及通讯的接口RS-485及通讯规约
1.6 无功补偿控制器采集10kV母线总进线（单进线）的电压、电流，自动计算系统无功功率及功率因数，根据设置的功率因数，按滤波次数投切优先，同时兼顾功率因数，自动判断投切各支路滤波电容器。
2、 柜体及其它要求
2.1 控制和信号的接线使用挠性的PVC绝缘的电线，绝缘电压500V。截面：
2.5 mm2——灰色，用于电压回路、控制和信号的辅助电路
4mm2——灰色，用于电流回路，线号按相分色。
2.2柜内设有专门的行线槽和扎线板，柜内布线整齐、美观。
2.3所有柜体必须是不小低于1.8mm厚的冷轧钢板弯制后用焊接而成，所有部件强度能承受运载、安装和运行短路所引起的作用力损坏。正常操作和维护不需打开的盖板应不使用工具则不能打开、拆下或移动，而正常操作和维护需要打开的盖板和门应不需要工具能打开或移动，并设有连锁装置来保证操作者的安全，电缆进线孔有密封措施。
2.4装置的铭牌应包括以下内容
2.4.1制造厂名称和商标；
2.4.2型号(包括接线方案编号),名称和出厂序号；
2.4.3额定电压,额定电流；
2.4.4防护等级；
2.4.5出厂日期。
(二)、综合水泵站无功补偿自动投切成套装置：
序号
设备名称
规格型号
数量
生产厂家
1
隔离开关
GN24-12D/630GY
1台
江苏仪征
2
转换开关
LW21-16
1只
伊莱克斯
3
控制开关
LW21-16
2只
伊莱克斯
4
无功补偿控制器
DWK-802
1台
许继
5
微机保护单元
RWK
2台
许继
6
真空接触器
CKG4-630/12
2台
上海志远
7
电流互感器
LZZBJ9-10A1G
4台
大连华亿
8
电抗器
CKSC-27/10-6%
1台
无锡亿能
9
电抗器
CKSC-36/10-6%
1台
无锡亿能
11
放电线圈
FDGE2-11/√3-1.7-1
6只
大连华亿
12
电容器
BAM11/√3-150-1W
3只
淄博莱宝
电容器
BAM11/√3-200-1W
3只
淄博莱宝
13
避雷器
HY5WR-17/45
6只
金冠电气
14
放电指示灯
AD11-22/21.9 GZF
6只
江阴电器
15
微型断路器

上海良信
16
柜体
1000*1800*2700mm
（宽*深*高）
3面
许继
备注：柜体尺寸以最终确认的CAD图纸位置。
1、主要要求
1.1 设置一面进线柜，要求进线柜和控制柜单独设立，并具备控制、监控、报警等功能。
1.2 额定容量：1050kVar，设定二个回路（450 Kvar+600Kvar）。
1.3 电容允许偏差：0～+10%
1.4 三相电容不平衡度：≤2%
1.5 装置接线方式：单星接线
1.6 装置保护方式：开口三角保护
1.7 装置进线方式：电缆下进线
1.8 装置具备与10kV后台系统数据交换及通讯的接口（RS-485）以及通讯规约
1.9 无功补偿控制器采集10kV母线总进线（单进线）的电压、电流，自动计算系统无功 功率及功率因数，根据设置的功率因数，自动判断投切各支路滤波电容器。
3、 柜体及其它要求
2.1 控制和信号的接线使用挠性的PVC绝缘的电线，绝缘电压500V。截面：
2.5 mm2——灰色，用于电压回路、控制和信号的辅助电路
4mm2——灰色，用于电流回路，线号按相分色。
2.2柜内设有专门的行线槽和扎线板，柜内布线整齐、美观。
2.3所有柜体采用不小于1.8mm厚的冷轧钢板弯制后用焊接而成，所有部件强度能承受运载、安装和运行短路所引起的作用力损坏。正常操作和维护不需打开的盖板应不使用工具则不能打开、拆下或移动，而正常操作和维护需要打开的盖板和门应不需要工具能打开或移动，并设有连锁装置来保证操作者的安全，电缆进线孔有密封措施。
2.4装置的铭牌应包括以下内容
2.4.1制造厂名称和商标；
2.4.2型号(包括接线方案编号),名称和出厂序号；
2.4.3额定电压,额定电流；
2.4.4防护等级；
2.4.5出厂日期。
六、资料交付（含电子版一份）
资 料 内 容
交付份数
交付时间
装置土建资料
3份
在合同生效后10个工作日内提供
装置系统图、原理图
3份
同上
装置端子接线图及配管图、施工图
3份
同上
装置设备布置图
3份
同上
装置辅助系统全套设计图
3份
同上
装置安装使用说明书4份
3份
交货时提供
装置主要设备及部件的安装、调试及维护手册
3份
交货时提供
装置使用、维护及检修规程
3份
交货时提供
装箱清单
3份
交货时提供
提供图纸资料为了方便，全部以电子版的方式提供给甲方。
七、其他要求
1、提供的动力电缆、控制电缆和通讯线必须为国标系列，并且为国内知名品牌(安装合同提供此部分货物)。
2、技术协议签订后，3日内提供设备外形及原理图等电子版图纸，需要用户进行图纸确认无问题后我公司方可进行设计生产，需方根据供方提供确认后的图纸满足安装需求的槽钢安装和调平等工作及确保设备在拆分情况下能够运入电容器室。
3、供方免费提供人员培训和运行维护要求等。
4、本技术协议书、合同书互为一体、互为解释。
5、双方约定传真件经盖章签字后有效。
