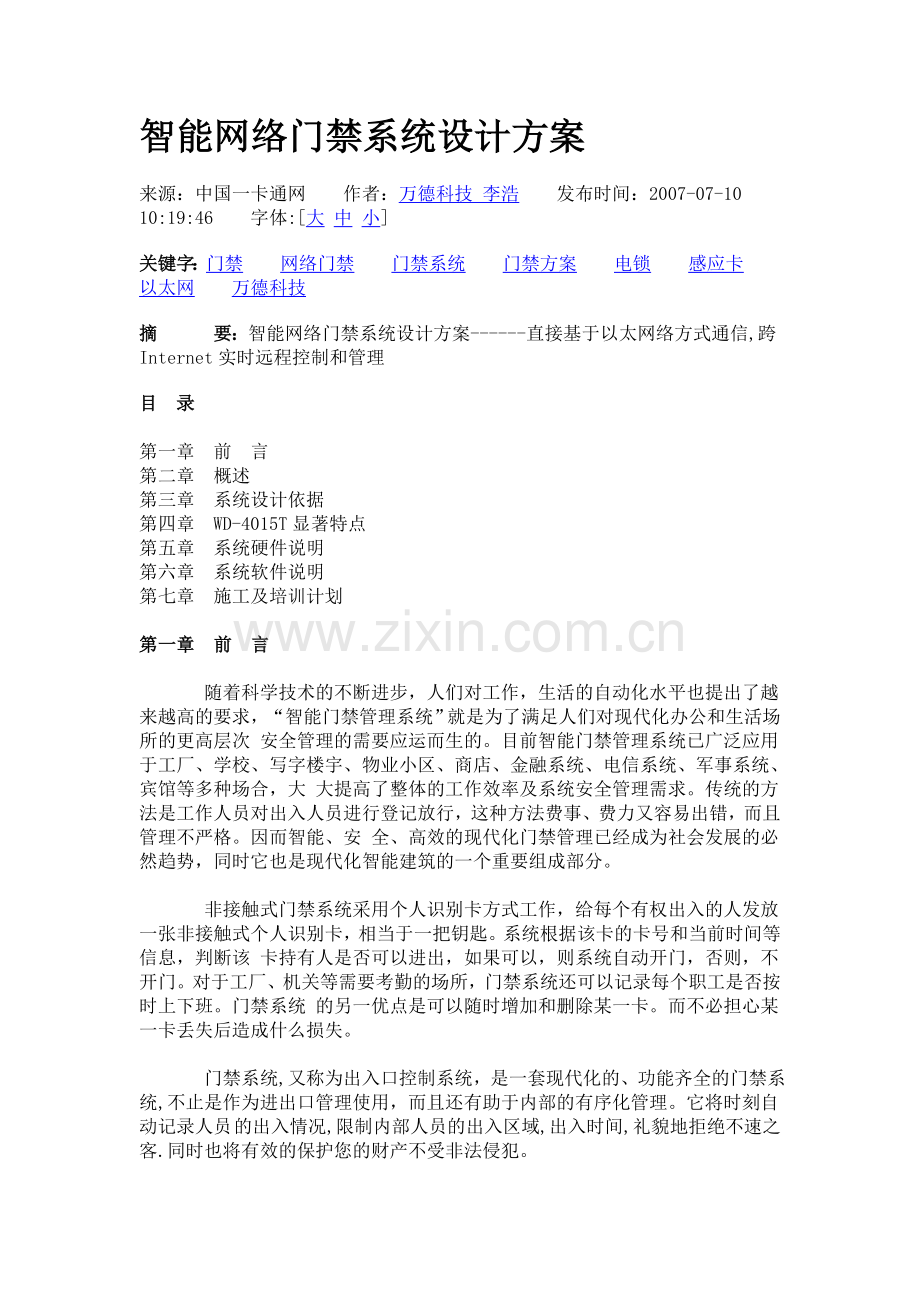

智能网络门禁系统设计方案来源：中国一卡通网作者：万德科技 李浩发布时间：2007-07-10 10:19:46字体:大 中 小关键字：门禁网络门禁门禁系统门禁方案电锁感应卡以太网万德科技摘要：智能网络门禁系统设计方案-直接基于以太网络方式通信,跨Internet实时远程控制和管理 目录 第一章前言第二章概述第三章系统设计依据第四章WD-4015T显著特点第五章系统硬件说明第六章系统软件说明第七章施工及培训计划第一章前言 随着科学技术的不断进步，人们对工作，生活的自动化水平也提出了越来越高的要求，“智能门禁管理系统”就是为了满足人们对现代化办公和生活场所的更高层次 安全管理的需要应运而生的。目前智能门禁管理系统已广泛应用于工厂、学校、写字楼宇、物业小区、商店、金融系统、电信系统、军事系统、宾馆等多种场合，大 大提高了整体的工作效率及系统安全管理需求。传统的方法是工作人员对出入人员进行登记放行，这种方法费事、费力又容易出错，而且管理不严格。因而智能、安 全、高效的现代化门禁管理已经成为社会发展的必然趋势，同时它也是现代化智能建筑的一个重要组成部分。 非接触式门禁系统采用个人识别卡方式工作，给每个有权出入的人发放一张非接触式个人识别卡，相当于一把钥匙。系统根据该卡的卡号和当前时间等信息，判断该 卡持有人是否可以进出，如果可以，则系统自动开门，否则，不开门。对于工厂、机关等需要考勤的场所，门禁系统还可以记录每个职工是否按时上下班。门禁系统 的另一优点是可以随时增加和删除某一卡。而不必担心某一卡丢失后造成什么损失。 门禁系统,又称为出入口控制系统，是一套现代化的、功能齐全的门禁系统,不止是作为进出口管理使用，而且还有助于内部的有序化管理。它将时刻自动记录人员 的出入情况,限制内部人员的出入区域,出入时间,礼貌地拒绝不速之客.同时也将有效的保护您的财产不受非法侵犯。 门禁所用的感应卡也就是非接触式IC卡，非接触式IC卡相对于以往传统的接触式卡类（如IC卡，磁卡，条码卡，TM卡等系统），具有更多的优点。通过这套 智能门禁管理系统，可以实现对人员权限的明确限定，无论是内部人员或外部人员，都可以通过对权限的设置，并可达到在提高安全度的情况下节约人力的效果。而 且我们可以还结合考勤，卡证制作、电子巡更、就餐、停车场管理等功能，实现”一卡通”功能。 1非接触IC卡在现代生活中的应用： * 目前非接触IC卡在智能建筑中应用已经覆盖了人员身份识别、宾客资料管理、员工考勤、电子门锁管理、出入口门禁管理、水电气三表数据远传和收费管理、车场 收费及车辆进出管理、员工食堂售饭管理、员工工资及福利管理、人事档案及人员调度管理、商场及餐厅娱乐场所的电子消费管理、图书资料卡及保健卡管理、电话 收费管理等等。 *智能卡的使用者主要是公司管理的员工和保安员、客户、外来的贵宾和游客。 2智能卡的分类：*智能卡一般可分为接触式、非接触式。 *接触式智能卡读卡器必须要有插卡槽和触点。以供卡片插入接触电源，有使用寿命短，系统难以维护，基础设施投入大等缺点，但发展较早。 * 非接触式智能卡又称射频卡，是近几年发展起来的新技术。它成功地将射频识别技术和IC卡技术结合起来，将具有微处理器的集成电路芯片和天线封装于塑料基片 之中。读写器采用磁感应技术，通过无线方式对卡片中的信息进行读写并采用高速率的半双工通信协议。其优点是使用寿命长，应用范围广，操作方便、快捷，但也 存在成本高，读写设备复杂，易受电磁干扰等缺点。目前，非接触式卡片的有效读取距离一般为50200mm,最远读取距离可达数米(应用在停车场管理系 统)。 *非接触式IC卡功能性较强且种类繁多。由于企业、社、校园及酒店日益关注非接触式IC卡的使用，使得许多新增领域明确提出使用非接触式IC卡，同时，条码、磁卡系统也由于使用不便、容易受损等原因，面临替换的命运。3非接触式IC卡特点：*无源、免接触、免操作、使用寿命长。 *数据交换不受除射频屏蔽介质的影响，使用方便。 *防水、防尘、防静电干扰，适应各种恶劣环境。 *感应距离远，一般可达515cm *安全可靠、误读或不读卡的机率几乎为零，成百上千亿的密码，无法破译。 *IC卡挂失十分简单。如果使用的IC卡丢失，可立即用新卡替换，即换发新卡。旧卡随即自动失效。 *强大的系统管理功能，以门禁为例，管理部门可通过电脑对持卡人开门权限和进出时间进行设置。 *可设置多个权限级别，必须要有各级授权卡和发卡设备结合使用才能对空白IC卡赋权，增加了整个系统运行的安全性。 第二章概述 随着信息技术的发展，越来越多企业/楼宇建立了网络系统并进入全球互联网组织。随着网络的普及，很多企业将公司/小区的管理挂接在网络上，以求实现简单 化，无人化，智能化系统的发展。提出了一些待解决的高科技问题，如：独立的保安、防盗、监控、巡更、门禁系统；面临一个信息化建设的组成部分与网络接口问 题，并要求采用最新先进的技术、产品和安全可靠的系统。 目前，门禁系统已成为安全防范系统中极其重要的一部分，在一些发达国家中，门禁系统正以远远高于其它类安防产品的进度迅猛发展；门禁系统之所以能在众多安 防产品中脱颖而出，根本原因是因为其改变了以往安防产品如闭路监控，防盗报警等被动的安防方式，以主动地控制替代了被动监视的方式，通过对主要通道的控制 大大地防止了罪犯从正常通道的侵入，并且可以在罪案发生时通过对通道门的控制限制罪犯的活动范围制止犯罪或减少损失。 近年来，门禁系统由于其自身的优势，已在国内悄然兴起，包括邮电系统，供电系统，银行系统，住宅小区，度假村等各种类型的场所都已有使用门禁系统的范例，通过这套系统的使用极大地提高了管理者的工作效率和管理区域内的安全程度。 针对某些安全要求比较高的行政事业单位，外部人员每日流动量极大，而单位本身又需要较高的安全度，对内外部人员必须进行严格的管理，这本身形成了一个矛 盾；而以往单纯依靠人员进行管理的方式，又不能完全解决这一问题，所以，采用一套合理的门禁控制管理系统，成为解决这一问题的最佳方案。 杭州万德科技有限公司作为国内专业从事门禁控制系统的研发、设计、销售、安装于一体的高科技公司之一，在智能门禁系统的研发、设计、安装方面具有多年的经验，曾承接过国内许多座楼宇门禁系统的安装及调试。 通过使用本公司门禁系统，您将体会到以下诸多优势： 1、可以树立公司或机关规范化管理形象，提高公司在客户心中的管理档次，同时规范化公司或内部的管理体制。 2、一张感应卡可以替代所有的门钥匙，而且可以将每张卡设置不同的开门权限，授权持卡员工进入公司内其职责范围内可以进入的门。所有的进出情况在电脑里都有记录，便于针对具体事情的发生时间进行查询，落实责任。 3、可以将不受欢迎的人员拒之门外，例如可以杜绝传销、保险等行业的业务员在未经许可的情况下擅自闯入您的办公室，干扰您正常的办公秩序。同行的竞争者不会轻易地进入您的办公或开发场所顺手拿走您的业务资料或核心技术资料。 4、 如果员工的感应卡遗失可以在系统内即时挂失，这样即使其他人捡到了该感应卡也无法进入公司，这样相对与普通机械锁要方便得多，您不必为了安全起见重新换 锁，为公司的每个人重新配钥匙。对于辞职或开除的员工感应卡采用禁用的方式，该员工以后都无法进入公司进行窃取或破坏等报复活动，如果您不采用感应卡门禁 管理方式，您恐怕为了以防万一必须多次更换公司大门的锁。 5、采用先进的分体式结构控制，即读卡部分与控制部分进行分离，外人无法通过机械或其他高科技方法打开您的电锁进入您的办公场所。而其他诸如密码门禁，机械锁都无相应安全机制，可以通过电路短路或万能钥匙轻易进入您的办公场所。 6、系统扩展性好，具有联网功能，您可以随时以低成本升级增加新的控制门。 7、采用原装全天候感应器，确保系统的稳定运行。系统对设备的故障进行自检和跟踪监测,并有灯光提示,以便维护人员及时维修。系统运行时无需连接专用电脑，停电时系统信息不遗失，并可以配备UPS后备电源，维持系统的正常运作。 8、基于WIN2K/NT的全中文操作系统，人性化设计、软件短小精悍、形象直观、界面友好，操作方便简单。普通文员就可以胜任相应管理软件操作。 9、嵌入式数据库管理：即将所有门禁系统管理数据库资料全部存储在设备里面，全面提高系统数据的安全性及可靠性，同时系统数据可以随时映相到管理PC机上，方便将数据备份或重新下载。 10、高速度数据传输：十万条开门记录信息只需三分钟的时间便可以全部采集完成，大大缩短了系统数据采集的时间。 11、系统管理无地域限制：由于整个系统全部是基于以太网络进行数据通信，因而整个网络范围内的任何一台电脑（在授权许可的条件下）均可实现对整个门禁系统的管理与控制，而且可以跨Internet实时高速的进行远程管理与控制，您可以轻松的实现运筹帷幄、决控千里的。 12、大容量数据存储：系统每台门禁控制器均可以存储17920个持卡人数据信息及十万条开门记录信息。 13、系统布线及接线简单方便：系统布线只需按照以太网络布线方式及要求实施即可，接线只有很少的几个端子接线，甚至连接线工具都可不备。 第三章系统设计依据 一、统设计依据： 1. 以人为本 “人”是企业管理的主体，系统设计应紧紧围绕着人们的实际需求，以实用、简便、经济、安全的原则，同时照顾到不同职务层次、不同部门的需要，满足企业管理这一特定使用功能。 2. 适用性 当今科技发展迅速，可应用于门禁系统的技术和产品可谓层出不穷，工程中选用的系统和产品都应能使用户得到实实在在的受益，并满足近期使用和远期发展的需要。在多种实现途经中，选择最经济可行的途经。 3.先进性 系统的设计和产品选用在投入使用时应具有一定的技术先进性，但不盲目追求尚不成熟的新技术或不实用的新功能，以充分保护用户的投资。 4.可靠性 系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能。 5. 实施的可行性 以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，并考虑行政主管部门归口管理的要求，使设计的方案现实可行。 6. 标准化、开放性 标准化、开放性是信息技术发展的必然趋势，在可能的条件正点，设计中采用的产品都尽可能是标准化、具良好开放性的，并遵循国际上通行的通信协议。应用软件尽量采用已商品化的通用软件，以减少二次开发的工作量和利于日后的使用和维护。 7. 可扩充性 系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。 8. 数据安全 采取必要的措施保障内各智能化系统数据的安全。 9. 易操作性 小区智能化系统是面向各种管理层次使用的系统，系统及其功能的配置以能给用户提供舒、安全、方便、快捷为准则，其操作应简便易学，而绝不能因“智能”而给用户带来不便，甚至烦恼。 10.针对性 企业智能化系统的设置并非千篇一律的，而应根据工程的实际情况，如工程规模、配套设施、市场定位、用户对象、管理要求、规划及平面布局等等因素，作出有针对性的设计。 二、系统设计所遵循的规范：1、智能建筑设计标准(DBJ08-47-95) 2、商用建筑线缆标准(EIA/TIA-569) 3、民用建筑电气设计规范（JGJ/T16-92）4、电气装置安装工程施工及验收规范（GBJ23-90，92） 5、安全防范工程程序与要求（GA/T75-94）第四章WD-4015T显著特点 1、直接基于计算机以太网络通信，控制器自带独立IP地址及IP指向。每个控制器均带安全验证密码。 2、系统组网容量无限制，只需网络内部有足够的IP资源分配即可。 3、每个控制器可以存储7920条持卡人信息及10000条最新开门记录信息。 4、开门方式可以设置为“感应卡开门”或“感应卡+密码组合开门”两种开门方式。 5、可以任意设置卡片启用和截止日期及时间。 6、一天之中，最多可以设置4个有效开门时间段。同时也可以设置星期标识，指定星期几能开或星期几不能开等开门权限。 7、可以实现多卡组合开门，即设置为多个持卡人同时刷卡才能实现开门的高层次开门方式，主要应用于高度机密及安全级别特别高的场合，可以设置卡片组合的有序性及无序性，最多可以组合5张卡。 8、控制器支持通道（常开状态）及反锁（免打扰）功能。 9、通道功能：在人员进出频繁又不必使用卡片的场合可以将门设置为通道状态，这样，门处于常开状态，无须刷卡，就直接可以开门，可以通过刷带通道功能的卡片来切换门的通道状态，同时也可以通过电脑直接切换门的通道状态。 10、紧急功能：如果不希望被人打扰，则可以通过按下室内的免打扰按钮来实现，此时，该所控门处于免打扰状态，不带紧急功能的卡片是无法刷卡开门的，只有带紧急功能的卡片才能开启。 11、可以与计算机联机运行和也可以控制器单机运行，联机使用时系统自动进入实时运行状态，实时数据反映灵敏，所有门的开关状态、反锁状态、人员刷卡进出情况一目了然。 12、1个控制器可以接1个读卡器，判断人员的进出情况。 13、控制器开门时间0.5-25.5秒之间任意设置(可以配合绝大多数电锁的使用)。 14、安装过程中读卡器与控制器之间的接线如果接反或接错不会对系统造成任何的损害，给安装带来很大的方便。 15、读卡器遭到破坏时不会影响控制器运行。 16、各门之间的控制完全独立，不存在门禁几拖几的概念，大大提高系统可靠性。 17、集门禁、考勤于一体，软件全中文菜单，人性化、形象化设计。 18、可以指定网络内的任意一台或多台计算机为管理机。 19、可以通过Internet来实时管理和控制整个系统。 第五章系统硬件说明 1.WD-4015T系统网络结构图： 1.1、WD-4015T最小运行单元结构示意图：示意图解释说明： 1.1、1.该示意图是一个门的控制点的结构示意图，每个门附近都要留一个AC220V的插座，作为取电口。还要布一条8芯的超五类线（一般的计算机网线）到最近的局域网网络交换机或HUB作为组网线。这两项工作是必须做的。 1.1、 2.由于读卡器与控制器的连线距离和电锁与控制器的连线距离都可以达20米之远（如果距离比较远，可以通过采用线径比较粗的线来实现），所以控制器没必要 一定放在门的附近，可以放在一个比较适当的位置。如果不需要判断人员的进出管理，在室外安装一个读卡器就可以了。 1.1、3.对于经常断电的地方可以自行配蓄电池，蓄电池的容量决定断点后使用的时间长短，对于不经常断电的位置可以不安装蓄电池。 1.1、4.门磁是检测门开关状态的传感器，如果安装了门磁，在局域网的管理计算机上可以看到门的开关动作和门的状态，同样如果是远端Internet控制管理，就可以看到几千公里之外的门的开关动作和门的状态。如果用户不需要可以不安装。1.1、5.出门按钮可以直接控制开门，轻轻按一下控制器就执行开门动作，出门按钮可以根据需要并联安装很多。出门按钮一般安装在前台接待处和保安处，这样不需要走到门跟前就可以为客人开门。如果用户不需要可以不安装。2.门禁控制点构成图： 在应用到大型门禁控制系统中，WD-4015T的灵活运用，再配合计算机综合布线或合理使用计算机综合布线，甚至可以使用无线AP等方式组网让整个系统有线网络和无线网络的完美统一。 3.不同形式的门对门禁系统的安装要求： 不同形式的门对门禁系统的安装要求是不一样的，而且整个系统运作的好坏在很大程度上根安装有关，所以系统安装在整个门禁系统中起了很大的作用，根据现有的门的形式，大体可以分为以下几类： 3.1、单开木门 这种形式的门建议采用比较薄而且小巧的读卡器，这种门一般门上都有球型锁或更高档的有锁栓的机械锁，可以用机械钥匙开启。电锁推荐用和原有的机械锁配合的 阴极电锁，阴极电锁是安装在门框上的，锁槽是可以用电控制的，阴极电锁有2种，一种是通电打开锁槽，断电关闭锁槽；另一种是通电关闭锁槽，断电打开锁槽。 建议使用通电打开锁槽的阴极电锁。这种锁外界电源断电后，电锁会自动锁上，而且不影响原有的机械锁的使用，这样就保证了各门点的绝对安全性。同时电锁也可 采用断电开启的电插锁或磁力锁（该类型锁应用场合要求安全度不太高，供电系统良好，保安系统比较好，防火要求高，防火要求很高的场所不推荐使用门禁 UPS），配合门上的拉手使用，刷卡后门锁自动打开。外界电源断电后，电锁会自动打开，满足消防防火安全的要求。门禁读卡器安装在离地1.3米高的墙面 上，员工将工牌（感应IC卡）挂在胸前，不需弯腰就能轻松的刷卡。3.2、双开木门、单开玻璃门及双开玻璃门 根据这种类型的门的结构特点，电插锁和磁力锁是比较适合的，配合门上的拉手使用，刷卡后门锁自动打开。外界电源断电后，电锁会自动打开，满足消防防火安全 的要求。门禁读卡器安装在离地1.3米高的墙面上，员工将工牌（感应IC卡）挂在胸前，不需弯腰就能轻松的刷卡。 3.3、防火门、铁门 这种形式的门建议电锁采用通电开储能型阳极锁，自带机械开启方式，刷卡后门锁自动打开。外界电源断电后，电锁是锁上的，可以用机械钥匙的方式开启，保证系 统的安全性。门禁读卡器安装在离地1.3米高的墙面上，员工将工牌（感应IC卡）挂在胸前，不需弯腰就能轻松的刷卡。 3.4、上下无框玻璃门 这种形式的门建议电锁采用无框玻璃专用电插锁，该锁通闭，断电开门，刷卡后门锁自动打开，外界电源断电后，电锁会自动打开，满足消防防火安全的要求。门禁读卡器安装在离地1.3米高的墙面上，员工将工牌（感应IC卡）挂在胸前，不需弯腰就能轻松的刷卡。 4.电锁种类及安装示意 4.1、单门磁力锁：适用于单开木门及单开玻璃门 断电常开 4.2、门磁力锁：适用于双开木门及双开玻璃门 断电常开 4.3、电插锁：适用于木门及玻璃门 断电常开 4.4、无框玻璃电插锁：适用于无框玻璃门 断电常开 4.5、阴极锁：适用于单开木门 有断电常开及断电常闭两种 4.6、储能锁：适用于防火门及铁门 通电开门，带机械开启方式 5.访客接待流程 来访公司人员一律在门卫登记，由门卫录入来访者详细信息，计算机根据来访的要求访问的部门，自动把信息传输到大厅及被访者的部门并给予进入授权。接待完毕者在计算机中给予确认，信息反馈到门卫，在客人出门的同时，门卫在电脑中给予确认该人员出门并收回IC卡。 6.感应卡的日常使用与保管 6.1、职员持有一张已登记后的有效卡，便可自由进出门户。卡可制作成工作证、信用证、贵宾卡等形状。 6.2、根据采用读卡器的型号和距离，可将卡挂在颈上或带在胸前，当进出时将卡在读卡器前一晃，门锁便自动打开进入；当职员进入后，门会自动回锁，杜绝外人进入，如采用远距离，只要将卡带在胸前，当进入者快接近门时，门自动打开，无需再将卡地读卡器前晃一下之程序。 6.3、当持一张有效卡在读卡器前一晃时，正确会有声音和电子灯提示，如一张没有登记无效的卡，读卡器会有红灯警告，这时门锁紧闭，无法进入。 6.4、所有的有效卡，可根据要求，设定进出时间、进出范围、进出次数等。一卡在手，畅通无阻。 6.5、感应卡在不使用的情况下，应妥善保管，不可折断，因卡的内部有线圈和晶片。 6.6、当卡丢失后，应及时报失，只要在电脑里将丢失的感应卡卡号取消，丢失后的卡将无法使用，如丢失的卡被捡回，那么重新输入新编号，重新使用，感应卡永久使用。 第六章系统软件说明 WONDER门禁管理系统是基于Win2K、WindowsXP上运行的多用户多任务系统。该操作管理软件具有图形控制界面，采用嵌入式数据库，管理机数 据映相，大大提高了数据的安全性，可以任意的导出为标准的文本文件或MicrosoftExcel电子表格文档。支持TCP/IP协议，实现局域网和互 联网之间的数据服务。 WONDER门禁管理系统是基于Windows操作系统上的32位应用系统，并且有多种不同的程序和一些动态链接库组成。可以在任何一台PC进行全功能操 作。友好的界面，极其方便灵活的操作将使您用来得心应手。当您将系统编程完毕之后，就可以将系统退至后台而去运行其它软件，并且您可以通过窗口右下角的数 据通讯显示图标观察和掌握系统的运行情况。 1、系统主要特点： 高效Effective 通讯采用TCP/IP协议，与网络数据交换方式采用的是内存数据交换，速度可以真正的达到10M，只要管理系统开始运行，整个系统就自行的进入实时运行状 态，高速安全的通讯程序，可以持续不停地实时收集每个控制器产生的事件，将所有收集的事件进行分类，定时保存至硬盘，对于报警信息则立即产生报警信号在管 理微机体现出来。 基于TCP/IP协议通讯的优点：系统每一控制器都挂接在本地局域网络中，不仅避免了整个系统重复布线的麻烦，同时系统利用局域网络的优势，增强系统管理的灵活性以加快数据的传递速度。系统管理不必局限于某一处，可以在整个局域网络系统中的任意一台电脑上进行。 安全Secure 硬件系统：每个门禁控制点采用分体式结构进行管理，即读卡部分与控制部分分离，读卡部分安装于室外，控制部分安装于室内，即使室外读卡部分遭受严重破坏或 受到某些专业人士的有意破解，也不会将门打开，避免了以往因读卡与控制集于一体而存在的安全隐患，大大提高整个门禁系统的安全性 软件系统：安全的嵌入式数据库，可以防止专业人员的恶意修改，完善的使用授权许可管理，完全保障了用户合法的使用权力。20多种操作权限，给用户对系统进行层次管理，提供更安全可靠的方法。对系统重要的数据进行加密存贮，保证重要的数据文件的高度安全性。方便Convenient 用户可以通过界面上的图标，清晰地掌握菜单中的功能。这样可以非常容易地对用户进行个人资料登记，授权，增加，删除，修改和查询操作。同时也可以分组分部门进行登记。 时间Time 系统可以任意指定卡片的启用时间和截止使用时间，每天可以任意设置4个时间段，以及周使用标志，控制器内嵌实时时钟，保证实时事件的准确记录。 容量Capacity 系统是基于TCP/IP局域网络，系统可以支持的控制器及门禁控制点几乎可以无限制。每控制器可以存储7920个持卡人信息，记录1万条开门事件，也可以查阅软件可以记录最新的2000条系统操作日志，足以满足任何企事业单位的需要。 实时Real-Time 可以实时显示和监视每个门禁控制点的事件的发生，以及门控点的状态。对每类事件的实时监视，人员的进出和门的开关状态一目了然；可按事件类别进行任意排序及检索，并可打印事件报告。 可靠Responsible 系统特别为高度安全领域如：国家部门、军事重地、高科技研究、银行、博物馆、监狱等重要机构设计了卡和密码共同使用进入或几张卡片同时刷卡组合才可以进 入；当持卡人刷有效卡片后还需输入有效的个人开门密码方可开门，所以，即使持卡人出现卡片遗失的现象也不必担心。同时系统软件还支持通过电脑实现远程开 门，当持卡人忘记带卡或卡片遗失，可以通过打电话给管理中心，实现远程开门的操作。 2、系统基本特点 本系统是由分散的智能控制器组成的多层次模块化结构，采用现场控制器，接近于控制点，所有分布式控制器在同一分层总线上自主工作，当一台控制器发生故障 时，不会殃及整个系统。充分体现了集中管理、分布控制的设计思想,减少了风险，增加了可靠度。系统基于社区的概念设计,对门禁点及其它控制点的数量要求 完全可以满足。基于TCP/IP局域网络的门禁控制系统可以控制的控制器及门禁控制点几乎没有限制。 网络内所有的门禁控制点均可做全局化处理，可方便地从中央工作站、本地控制器或其他控制器对任何一点进行控制。部分本地控制器多余的硬件布线点，可通过全 局化驱动其他的设备或数据录入。所有设备均接近控制现场安装。因此，本系统的组态是非常灵活的，提供最经济的组网方案。 系统具有实时自检功能。系统中的典型故障，中央工作站均以声音信号和文字告警提示。在系统中心和控制器通讯因为故障中断时,各点的控制器可以独立工作,控 制器内可以纪录一定量的信息,当系统接通后,信息会自动上传。但如果系统通讯中断时间过长或短时间内信息量过大,可能出现部分信息被覆盖的情况。如果采用 两台电脑同时纪录信息则可解决以上问题。 控制器具备强大的基于TCP/IP局域网络的通信能力，使得每个独立的控制器可以利用现成的电脑局域网络进行数据通信，增加系统管理的灵活性。 控制器的通讯接口提供了RJ45标准接口，可与其它系统联接，成为一个子系统,此外,系统还可开放必要的通讯协议以便进行更高层次的集成。系统考虑 留有多余的输入输出接口，以便于今后系统扩展,并且即使这些预留点不够用，本系统的模块化结构也能方便地增加设备以满足更大规模的扩展。3、系统管理软件结构：4、系统功能和应用 门禁：对于重要的出入口，如机房、库房、档案室、电梯出入口、办公室、财务室等。 考勤：工厂、企事业单位及需要考勤的考勤点。 5、系统组成 本系统主要是由管理微机、打印机、门禁控制器、非接触式IC卡读卡器、数据传感器、系统管理软件、出门按钮、再配合电子开门器（电控锁）组成整套门禁管理系统。 6、软件系统功能： 1基于电脑的编程 操作员依据自己的操作权限在控制主机上进行各种设定，如开门/关门，查看某一被控区域门态情况，授权卡或删除卡等。 2卡片使用模式 采用非接触IC感应卡，每张卡具有唯一性，不可复制，保密性极高。 3出入等级控制 系统可任意对卡片的使用时间、使用地点进行设定，非属于此等级之持卡者被禁止访问，对非法进入行为系统会报警。有多种时间表可供选择。 4实时监控功能 门户的状态和行为，都可实时反映于控制室的电脑中，如门打开/关闭，哪个人、什么时间、什么地点等。门开时间超过设定值时，系统会报警。 5远程开门功能 经授权的系统操作员可以通过系统管理电脑开启本系统的部分或全部门禁控制点，实现远程开门功能。 6记录存贮功能 所有读卡资料均有电脑记录，便于在发生事故后及时查询（在脱机情况下，门禁控制器能保持数据1万条；即使掉电，数据也不会丢失）。 7多级操作权限密码设定 系统软件针对不同级别的操作人员分配多种级别的操作权限，输入不同的密码可进入不同的控制界面。 8远程监控 系统通过TCP/IP局域网络可以实时监视本系统任意门禁控制点的状态，如：何人于何时进入了何处，以及该处的门状态是打开的还关闭的等。只要管理中心的管理微机处于实时监控状态，本系统的每一门禁控制点便会自动将自身状态数据传递给管理中心。第七章 施工及培训计划一、施工人员组织二、工程执行流程图其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
