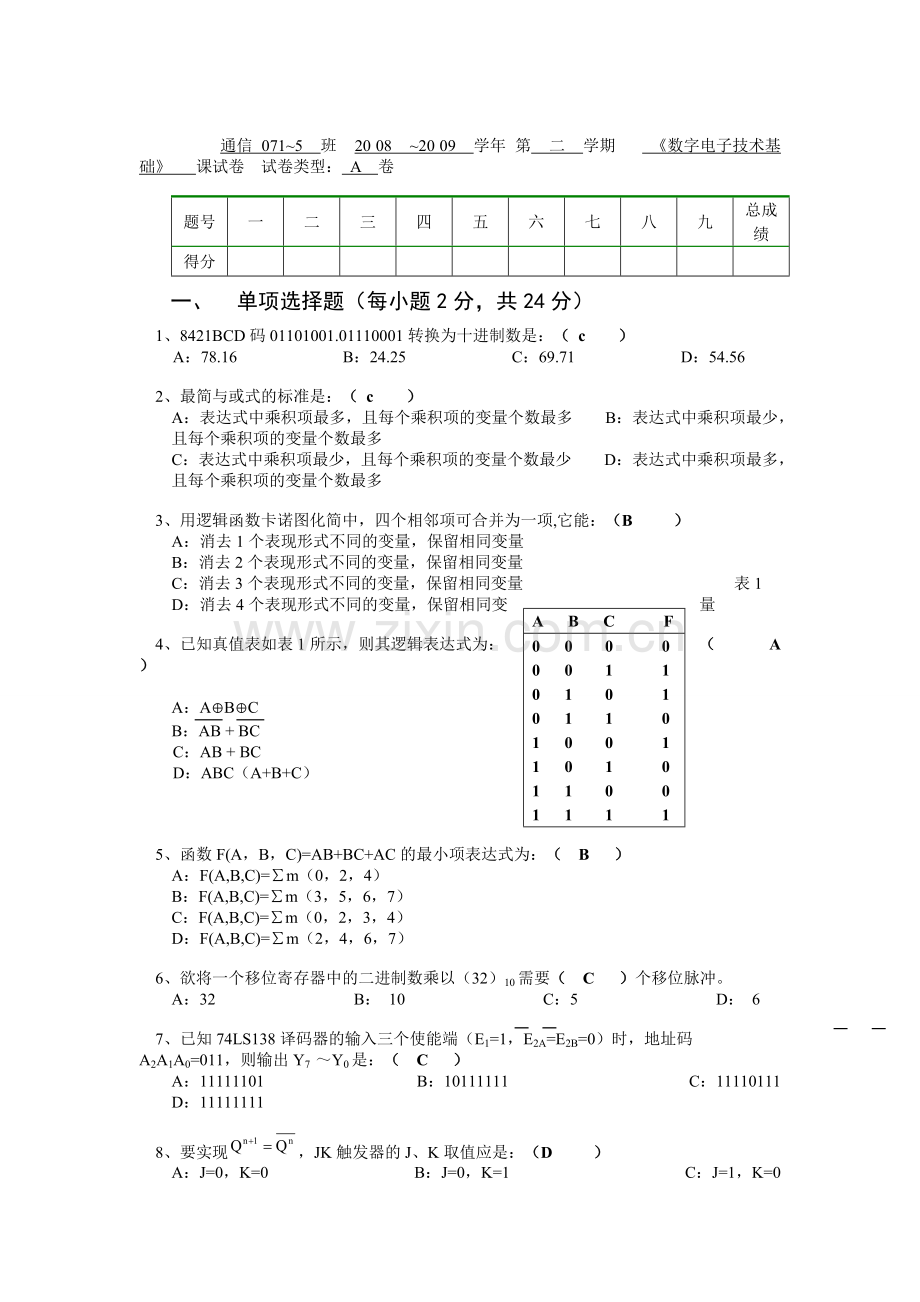

通信 0715 班 20 08 20 09 学年 第 二 学期 数字电子技术基础 课试卷 试卷类型:A 卷题号一二三四五六七八九总成绩得分一、单项选择题(每小题 2 分,共 24 分)1、8421BCD 码 01101001.01110001 转换为十进制数是:(c )A:78.16 B:24.25 C:69.71 D:54.562、最简与或式的标准是:(c )A:表达式中乘积项最多,且每个乘积项的变量个数最多 B:表达式中乘积项最少,且每个乘积项的变量个数最多C:表达式中乘积项最少,且每个乘积项的变量个数最少 D:表达式中乘积项最多,且每个乘积项的变量个数最多3、用逻辑函数卡诺图化简中,四个相邻项可合并为一项,它能:(B )A:消去 1 个表现形式不同的变量,保留相同变量B:消去 2 个表现形式不同的变量,保留相同变量C:消去 3 个表现形式不同的变量,保留相同变量 表 1D:消去 4 个表现形式不同的变量,保留相同变量4、已知真值表如表 1 所示,则其逻辑表达式为:(A )A:ABC B:AB+BC C:AB+BC D:ABC(A+B+C)5、函数 F(A,B,C)=AB+BC+AC 的最小项表达式为:(B )A:F(A,B,C)=m(0,2,4)B:F(A,B,C)=m(3,5,6,7)C:F(A,B,C)=m(0,2,3,4)D:F(A,B,C)=m(2,4,6,7)6、欲将一个移位寄存器中的二进制数乘以(32)10需要(C )个移位脉冲。A:32 B:10 C:5 D:67、已知 74LS138 译码器的输入三个使能端(E1=1,E2A=E2B=0)时,地址码A2A1A0=011,则输出 Y7 Y0是:(C )A:11111101 B:10111111 C:11110111 D:111111118、要实现n1nQQ,JK 触发器的 J、K 取值应是:(D )A:J=0,K=0 B:J=0,K=1 C:J=1,K=0 A B C F0 0 0 00 0 1 10 1 0 10 1 1 01 0 0 11 0 1 01 1 0 01 1 1 1 D:J=1,K=19、能够实现线与功能的是:(B )A:TTL 与非门 B:集电极开路门 C:三态逻辑门 D:CMOS 逻辑门10、个四位串行数据,输入四位移位寄存器,时钟脉冲频率为 1kHz,经过(B )可转换为 4 位并行数据输出。A:8ms B:4ms C:8s D:4s11、表 2 所列真值表的逻辑功能所表示的逻辑器件是:(C )表 2A:译码器B:选择器C:优先编码器D:比较器12、图 1 所示为 2 个 4 位二进制数相加的串接全加器逻辑电路图,运算后的 C4S4S3S2S1结果是:(A )A:11000B:11001C:10111D:10101图 1二、判断题(每题 1 分,共 6 分)1、当选用共阳极 LED 数码管时,应配置输出高电平有效的七段显示译码器。(F )2、若两逻辑式相等,则它们对应的对偶式也相等。(T )3、单稳触发器和施密特触发器是常用的脉冲信号整形电路。(T )4、与逐次逼近型 ADC 比较,双积分型 ADC 的转换速度快。(F )5、钟控 RS 触发器是脉冲触发方式。(F I7I6I5I4I3I2I1I0Y2Y1Y01 11101 110001 1010001 10000001 011000001 010000000100100000001000输入输出)6、A/D 转换过程通过取样、保持、量化和编码四个步骤。(T )三、填空题(每小题 1 分,共 20 分)1、逻辑代数的三种基本运算规则 代入定理 、反演定理 、对偶定理 。2、逻辑函数的描述方法有 逻辑真值表 、逻辑函数式 、逻辑图、波形图、卡诺图 等。3、将 8k4 位的 RAM 扩展为 64k8 位的 RAM,需用 16 片 8k4 位的 RAM,同时还需用一片 38 译码器。4、三态门电路的输出有 低电平 、高电平 和 高阻态 3 种状态。5、Y=ABC+AD+C 的对偶式为 YD=(A+B+C)(A+D)C 。6、一个 10 位地址码、8 位输出的 ROM,其存储容量为 213 。7、若用触发器组成某十一进制加法计数器,需要 4 个触发器,有 5 个无效状态。8、欲将一个正弦波电压信号转变为同频率的矩形波,应当采用 施密特触发器 电路。9、图 2 所示电路中,74161 为同步 4 位二进制加计数器,DR为异步清零端,则该电路为 6 进制计数器。10、图 3 所示电路中触发器的次态方程 Qn+1为 AQ 。图 2 图 3 四、分析题(共 20 分)1、分析用图 4(a)、(b)集成十进制同步可逆计数器 CT74LS192 组成的计数器分别是几进制计数器。CT74LS192 的 CR 为异步清零端(高电平有效),LD为异步置数控制端(低电平有效),CPU、CPD为加、减计数脉冲输入端(不用端接高电平),CO和BO分别为进位 和借位输出端。(4 分)6和和23 图 4(a)图 4(b)2、用 ROM 设计一个组合逻辑电路,用来产生下列一组逻辑函数 DBBDYDCBBDAYDCABDCBABCDADCBAYABCDDCBADCBADCBAY 4321列出 ROM 应有的数据表,画出存储矩阵的点阵图。3、试画出图 5 所示电路在 CP、DR信号作用下 Q1、Q2、Q3的输出电压波形,并说明Q1、Q2、Q3输出信号的频率与 CP 信号频率之间的关系。(6 分)图 5五、设计题(共 20 分)1、用 74LS161 设计一个 10 进制计数器。(1)同步预置法,已知 S00001。(2)异步清零法。(10 分)2、集成定时器 555 如图 6(a)所示。(1)用该集成定时器且在规格为100K、200K、500K 的电阻,0.01uf、0.1uf、1uf 的电容器中选择合适的电阻和电容,设计一个满足图 5(b)所示波形的单稳态触发器。(2)用该集成定时器设计一个施密特触发器,画出施密特触发器的电路图。当输入为图 5(c)所示的波形时,画出施密特触发器的输出 U0波形。(10 分)图 6(a)图 6(b)图 6(c)六、综合分析计算题(共 10 分)试分析图 7 所示电路的工作原理,画出输出电压 0的波形图,列出输出电压值 0的表。表 3 给出了 RMA 的 16 个地址单元中所存的数据。高 6 位地址 A9A4始终为 0,在表中没有列出。RAM 的输出数据只用了低 4 位,作为 CB7520 的输入。因 RAM 的高 4 位数据没有使用,故表中也未列出。(8 分)表 3A3A2A1A0D3D2D1D000000000000100010010001100110111010011110101111101100111011100111000000110010000101000011011001111000101 图 7 0的电压值2008 _2009_学年第 二 学期 数字电子技术基础 课程试卷标准答案及评分标准 A()卷 专业_通信_ 班级 _2007 15_一、单项选择题(每小题 2 分,共 24 分)1、C;2、C;3、B;4、A;5、B;6、C;7、C;8、:D;9、B;10、B11、C 12、A二、判断题(每题 1 分,共 6 分)110101111110100111111011A3A2A1A0D3D2D1D00(V)000000000001000100100011001101110100111101011111011001110111001110000001100100001、()2、()3、()4、()5、()6、()三、填空题(每小题 1 分,共 20 分)1、代入定理、反演定理、对偶定理2、逻辑真值表、逻辑函数式、逻辑图、波形图、卡诺图3、16、3 线-8 线4、高电平、低电平、高阻5、(A+B+C)(A+D)C、6、8K 或 2137、4、58、施密特触发器9、六10、nQA四、分析题(共 20 分)1、解:(a)为 6 进制加计数器;(2 分)(b)为 23 进制加计数器。(2 分)2、解:将函数化为最小项之和形成后得到 1513108752041075231387221510501mmmmmmmmYmmmmYmmmmYmmmmY (2 分)ROM 的数据表(3 分)ROM 的存储矩阵图(3 分)3、)(CPCPQQnn1111 )(12212 QCPQQnn 1 分)(23313 QCPQQnn 1 分 3 分CP1Q2Q3Qf81f41f21f 1 分 五、设计题(共 20 分)1、解:(1)S10001,M10,则 SM-11010(5 分)(2)S00000,M10,则SM1010(5 分)2、(1)解:要实现的单稳态触发器设计如下 (5 分,其中图 3 分,R、C 参数各 1 分)因为,所以选。(2)施密特触发器及波形如图所示 (5 分,图 3 分,波形 2分)六、综合分析计算题(共 10 分)解:十进制计数器 74LS160 工作在计数状态,在 CP 脉冲序列的作用下,Q3Q2Q1Q0的状态从 0000 到 1001 循环计数,将存储器 A9A0=0000000000 0000001001 这十个地址单元中存储的数据依次读出,作为 CB7520 的数字量输入。CB7520 高四位数字量输入d9d8d7d6每位为 1 时产生的输入模拟电压分别为+4V、+2V、+1V、+0.5V。输出电压值见表所示。输出电压 V0的波形如图所示。0的电压值V0的输出电压波形A3A2A1A0D3D2D1D00(V)000000000000100011/2001000113/2001101117/20100111115/20101111115/2011001117/2011100113/2100000011/2100100000
