用Autodesk-123D做个杯子.doc

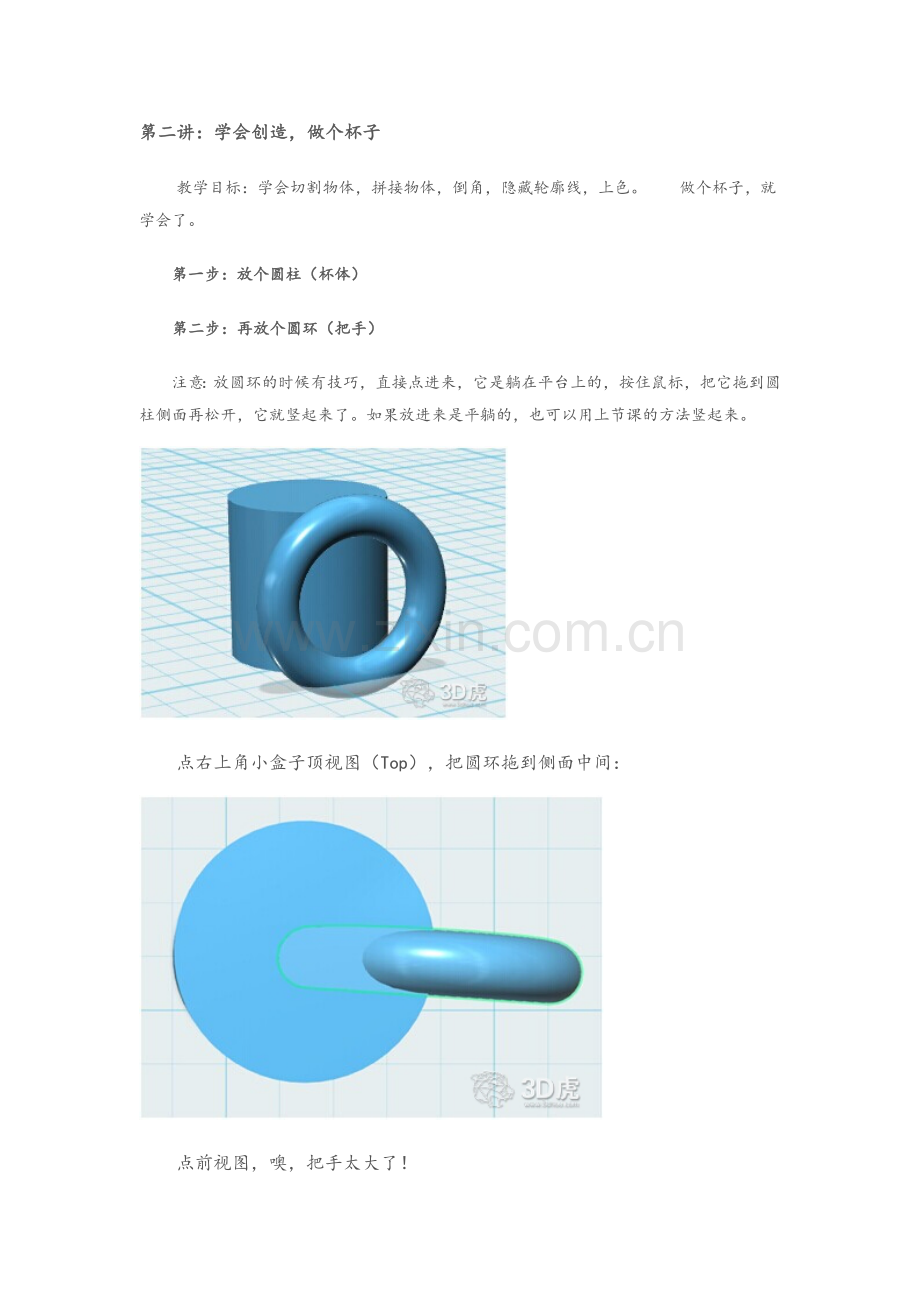

第二讲：学会创造，做个杯子
　　教学目标：学会切割物体，拼接物体，倒角，隐藏轮廓线，上色。　　做个杯子，就学会了。
　　第一步：放个圆柱（杯体）
　　第二步：再放个圆环（把手）
　　注意：放圆环的时候有技巧，直接点进来，它是躺在平台上的，按住鼠标，把它拖到圆柱侧面再松开，它就竖起来了。如果放进来是平躺的，也可以用上节课的方法竖起来。

　　点右上角小盒子顶视图（Top），把圆环拖到侧面中间：

　　点前视图，噢，把手太大了！

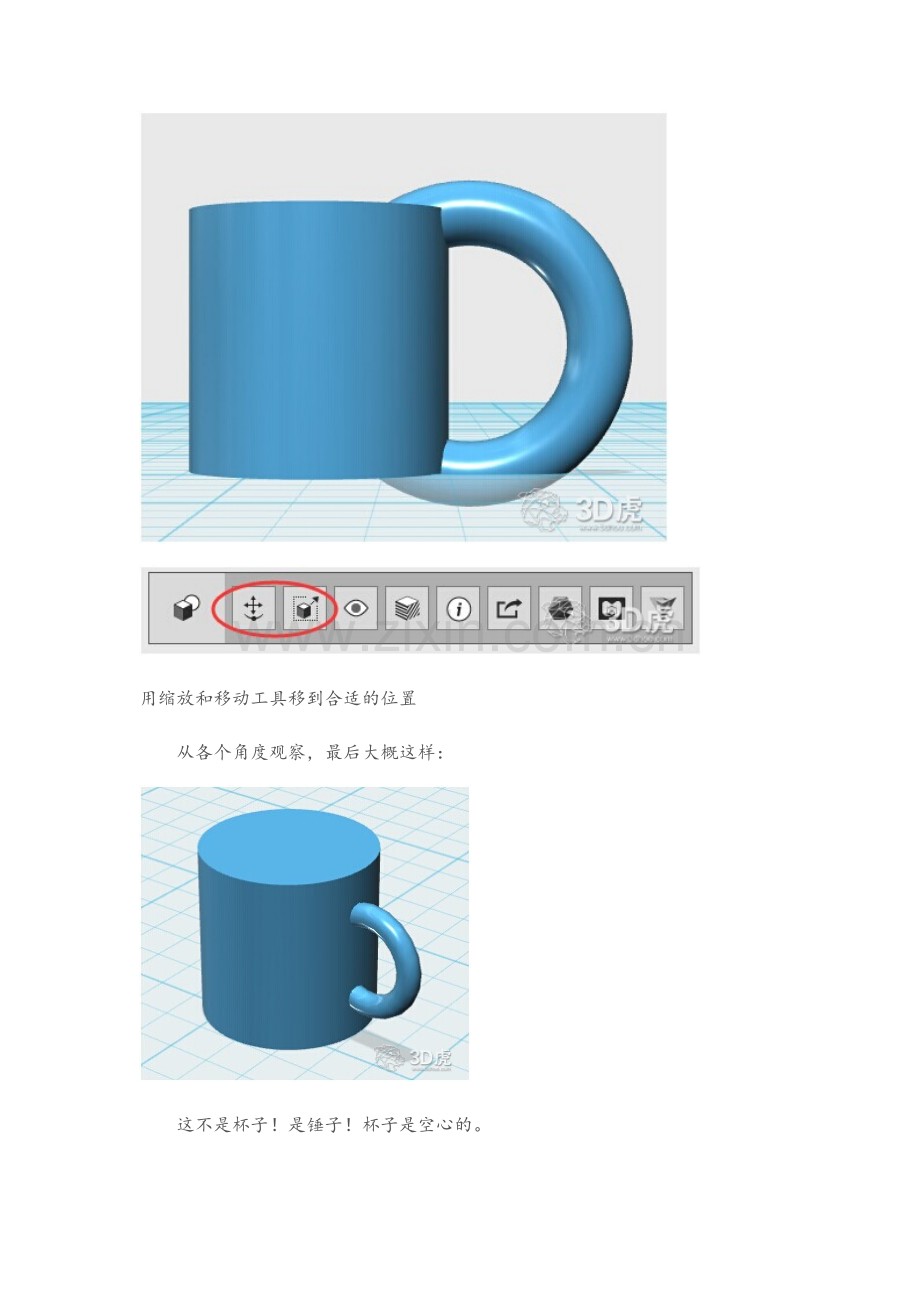

用缩放和移动工具移到合适的位置
　　从各个角度观察，最后大概这样：

　　这不是杯子！是锤子！杯子是空心的。
　　第三步，掏空
　　现在，我们要想办法掏空圆柱，就是要挖掉中间的部分，这就要用到bine（联合）菜单：

　　点菜单：bine联合，下面有三个子菜单：
　　Merge：合并（两物体合并，相当于数学中的并集）
　　Subtract：去除，切割（用一个物体切割另一个物体）
　　Intersect：相交（留下两个物体的公共部分，相当于数学中的交集）
　　显然，我们要用第二个子菜单：切割（用一个物体切割另一个物体）。点击切割，出现两个箭头：

　　目标物体显然是指杯子的圆柱部分，另一物体呢，就是指要切去的部分，我们还没准备好。
　　1、点击杯子的圆柱体，Ctrl+C（复制），Ctrl+V（粘贴），复制了一个相同的圆柱体，两者重合在一起：

　　2、新的圆柱上会自动出现移动箭头，往向拉现一段：

　　2、回车，或在空白处点击，箭头消失。再把光标移到新柱体上，点击选中新圆柱：

　　提示：选中新柱体后，如果再点击不同位置，会出现以下情况，注意区别：

点击圆圈，圆面淡蓝色点击圆面，圆面深蓝色

点击侧面，侧面深蓝色（与选中柱体很象，但颜色和出现的菜单不同！仔细体会）
　　4、点击下方菜单中的缩放，把新圆柱缩小一点：

　　5、点菜单bine(联合)，Subtract(切割)：

　　出现两个箭头：

　　6、先点击待切割的大柱体（杯体），再点击用来切割的小柱体（注意次序！），再在空白处点击或回车：

　　杯子做好了，好漂亮！
　　漂亮吗？你从顶部看一下！

　　纳尼，里面也有个把！得把它割掉。
　　第四步：删除多余部分
　　点中多余部分，Delete!删掉了。什么？外面的把也删掉了！
　　呵呵，这是因为，现在，我们只有两个零件，一个杯体，一个圆环，都是整体。只有把它折分了，才行。
　　点：

　　点菜单：bine （联合），选第一个，Merge （合并），出现两个箭头:

　　分别点中杯子和把手（这个没有次序），回车或在空白外点一下：

　　怎么里面还有一个把？
　　是的，合并就是这样，但是，我们现在已把圆环分为三个部分了：里面的，外面的，还有镶嵌在杯子上的。把光标在杯子里称动，直到里面的把手边缘变绿，果断点中，Delete!好了。

　　好是好了，不过真不漂亮。好的，我们来美化一下。
　　第五步：修边

　　菜单Modify（这次要翻译为修饰）--Fillet（倒圆角，就是把边变圆），右边的Chamfer（倒角，是直的）自学。
　　分别点中你想修的边，拖动白色箭头，或者下面输入圆角半径，回车，漂亮多了。

　　上面有很多黑线！不好看。是的，那是轮廓，可以隐藏，点右边工具条的中间那个（只有物体）：

　　第六步：上色

　　点菜单最右边的Meterial(材质)，出现对话框，选择一种材质，再点杯子，杯子的材质就变了，如果颜色不喜欢，在右边再点，记得打勾（应用）。
　　你做出来了吗？
　　课堂小结：
　　这节课我们通过一个杯子，学会了切割，拼接，倒角，上色。更重要的是，我们学会了
　　1、建模的重要思想：先粗后精，就是先考虑物体的主体架构，再考虑局部，拉出个大概再说。
　　2、建模的重要方法：加法和减法。拼接就是加法，切割就是减法。
　　3、建模的重要步骤：先结构，后修饰。
