第二章--公路工程施工组织设计.ppt

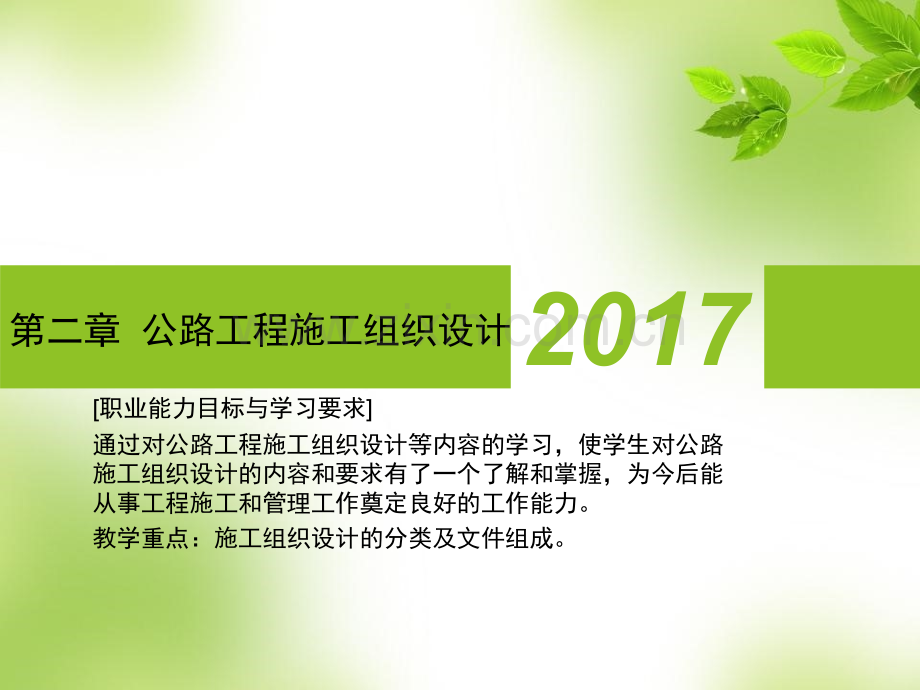

2017第二章 公路工程施工组织设计 职业能力目标与学习要求通过对公路工程施工组织设计等内容的学习，使学生对公路施工组织设计的内容和要求有了一个了解和掌握，为今后能从事工程施工和管理工作奠定良好的工作能力。教学重点：施工组织设计的分类及文件组成。一、公路施工组织设计的作用 1、施工组织设计是沟通工程设计和施工之间的桥梁，它既要体现基本建设计划和设计的要求，又要符合施工活动的客观规律，对建设项目的施工全过程起到战略部署和战术安排的双重作用。2、施工组织设计也是指导拟建工程从施工准备到施工完成的组织、技术、经济的一个综合性的设计文件，对施工全过程起指导作用。3、施工组织设计是施工准备工作的重要组成部分，也是及时做好其他有关施工准备工作的依据，它对施工准备工作也起到保证作用。4、施工组织设计是对施工活动实行科学管理的重要手段，是编制工程概、预算的依据，是施工企业整个生产管理工作的重要组成部分，是编制施工生产计划和施工作业计划的主要依据。因此，编好施工组织设计，就可以按科学的程序组织施工，建立正常的施工秩序，有计划地开展各项施工活动，及时做好各项施工准备工作，保证劳动力和各种技术物资的供应，协调各施工单位之间、各工种之间、各种资源之间以及平面、空间上的布置和时间上的安排之间的合理关系。为确保施工的顺利进行，如期按质按量完成施工任务，取得好的施工经济效益，施工组织设计对现场组织管理起到十分重要的作用。第一节 施工组织设计概述1、严格按基本建设程序和施工程序，搞好施工管理，并按标准高、质量好、进度快、成本低的要求组织施工。2、按公路工程施工的客观规律科学安排施工顺序，合理安排施工工期，在保证质量的前提下，尽可能缩短工期，加快建设速度。3、严格执行公路技术管理规程、公路设计规范、公路施工规范及其他有关的技术标准规程规则等，确保工程质量和施工安全。4、尽量应用先进的施工技术和设备，不断提高施工机械化程度，提高劳动生产率。5、根据各地区季节性气候特点，应用科学的计划方法制订最合理的施工组织方案，搞好施工安排，组织好均衡性生产，同时落实好季节性施工的措施，尽量做到全年不间断施工。6、合理布置施工平面图，节约施工用地；充分利用已有设施，尽量减少临时性设施费用；尽量利用当地资源，减少物资运输量；尽量避免材料二次搬运，正确选择运输工具，降低运输成本，提高经济效益，以达到节约基建费用、降低工程成本的目的。二、编制施工组织设计的基本原则 1、工程承发包合同、协议、纪要。2、国家或建设单位对建设项目的修建要求。3、施工设计文件及工程数量，设计文件鉴定或审查意见。4、施工调查资料。5、施工队伍的编制、技术工种专业化程度、机械设备情况。6、本单位所掌握的国内外新技术、工法和各种施工统计资料。7、上级机关编制的指导性、综合性施工组织设计和投标施工组织设计。8、各类施工组织设计，分别采用概算指标、预算定额及施工定额。三、施工组织设计的编制依据 一、施工组织设计的分类施工组织设计文件按编制单位和设计深度划分有施工方案、施工组织计划、施工组织设计三种,其中施工方案是施工组织设计的技术基础，也是现场组织管理的基本对象。施工组织计划是为施工企业在承包工程前由设计单位所做的施工过程的安排，是指导施工企业完成施工组织设计的依据。施工组织设计特指由施工企业在开工前或施工过程中完成的计划文件，通常称为具有实施性的施工组织文件；但另一层含义泛指具有指导现场施工组织管理的所有指导性文件。施工企业在开工前，以设计单位编制的施工组织设计为依据，结合施工单位的具体情况进行编制。按性质不同分为指导性施工组织设计和实施性施工组织设计。施工组织设计是各种施工组织文件的统称。施工企业重点有下列施工组织设计文件：第二节 施工组织设计的分类及文件组成1、投标施工组织设计 该阶段是向建设单位显示出本企业素质的手段，又是中标后施工的指导方案，它是编制投标报价的依据。在编制时，必须以招标文件规定的竣工日期为起点，逆排施工工序，计算人力、物力的需用量。尽量采用机械化、专业化施工。施工组织应反映出采用的新技术、新结构、新材料、新设备、新动向，表现出为建设单位创建优质工程、降低造价的举措，显示出本企业综合素质、优势和长处，为中标创造条件。2、施工组织总设计 该阶段是由项目总承包单位承揽的综合建设项目施工的总体部署，是指导所属项目经理部进一步编制施工组织设计的依据，也是编制项目总承包单位全年、季度施工生产计划的依据。其编制单元可以是某地区中标的某一个标段，也可以是同时中标的多个标段。3、单位(专业)工程实施性施工组织设计 该阶段是中标的项目经理部或项目工程队编制具体组织施工的技术、经济文件，它是施工技术交底和月作业计划的依据。施工组织设计既是指导施工的战略部署文件，也是测算概预算费用的基础，因此，工程项目进行的每一阶段都应该有相应的施工组织设计，只是编制的侧重点不一样而已。请在此输入您的标题1、施工组织总设计说明a）初步设计(或技术设计)审批意见的执行情况；b)施工组织、施工期限,主要工程的施工方法、工期、进度及措施；c)劳动力计划及主要施工机具的使用安排；d)主要材料供应、运输方案及临时工程安排；e)对缺水、风沙、高原、严寒等地区以及冬季、雨季施工所采取的措施；f)施工准备工作的意见(如拆迁、用地、修建便道、便桥、临时房屋、架设临时电力、电讯设施等）。二、施工组织设计文件的组成工程进度图(包括劳动力计划安排)主要材料计划表(包括型号、规格及数量)主要施工机具、设备计划表临时工程表(包括通往工地、料场、仓库等的便道、便桥及电力、电讯设施等);重点工程施工场地布置图绘出仓库、工棚、便道、便桥、运输路线、构件预制场地、沥青(或水泥)混凝土拌和场地、材料堆放场地等工程和生活设施的位置。重点工程施工进度图对设计阶段施工组织计划的内容、要求、表格等按照施工单位的具体情况计算、核实,根据指导施工的要求将编制对象进一步细化，时间计划一般到月或旬，劳动组织方面可以班组为对象；实施性的开工前准备工作；在设计阶段施工组织计划编制的“材料计划表”的基础上，进一步编制材料供应图表；运输组织计划；附属企业及自办材料的开采和加工计划；供水、供电、供热及供气；实施性施工组织设计的技术组织措施计划；重点工程施工进度图和施工平面布置；制订相应的管理机构、管理制度,如项目部机构设置、施工安全、质量管理制度等以上内容可以看出，实施性施工组织设计与施工组织总计划的内容十分接近，只是更偏重具体实施这一面。2、单位(专业)工程实施性施工组织设计编制施工组织设计要遵守一定的程序，要按照施工的客观规律，协调和处理好各个影响因素的关系，用科学的方法进行编制。同时，必须注意有关信息的反馈。编制流程见图2-1。一般的编制程序如下。(1)分析设计资料，进行必要的调查研究；(2)计算工程数量；(3)选择施工方案,确定施工方法；(4)编制工程进度图；(5)计算人工、材料、机具需要量，制订供应计划；三、施工组织设计编制程序(6)制订临时工程,供水、供电、供热计划；(7)工地运输组织；(8)布置施工平面图；(9)编制技术措施计划与计算技术经济指标；(10)确定施工组织管理机构；(11)编制质量、安全、环保和文明施工措施计划；(12)编写说明书。1、施工组织设计是按科学的程序组织施工，建立正常的施工秩序，有计划地开展各项施工活动。施工方案是施工组织设计的技术基础，也是现场组织管理的基本对象。2、施工组织设计可分为：投标施工组织设计、施工组织总设计和单位(专业)工程实施性施工组织设计3、施工组织设计文件由说明、附图和附表等组成。本章小结西九龙走廊（俗称荔桥）是香港5号干线的一部分，连接旺角及长沙湾。西端经荔枝角道连接葵涌道，东端通过渡船街连接加士居道及东九龙走廊，成为连接东九龙及西九龙的主要道路。“西九龙走廊”一名一直为香港人所用，但直至2007年4月27日，香港政府才把这道路的名称刊宪。西九龙走廊分为四期兴建。第一期建于1977年，是一条1.3公里的行车天桥，连接加士居道和渡船街。第二期建于1983年，其特色为分两条行车天桥，北行线架空于大角咀道，南行线则在塘尾道之上，接驳樱桃街与钦州街。第三期建于1987年，是钦州街与荔枝角之间的行车天桥。第四期渡船街天桥要到1997年才落成，连接第一期和第二期的天桥系统。另外，钦州街出口于1998年封闭，以分流前往深水埗的车辆至西九龙公路，减轻当时渐趋饱和的车流。小知识 西九龙走廊1、公路施工组织设计的作用？2、编制施工组织设计的基本原则？3、施工组织设计的编制依据？4、施工组织设计的分类？5、施工组织设计文件的组成？6、施工组织设计编制程序？练习题 此课件下载可自行编辑修改，此课件供参考！此课件下载可自行编辑修改，此课件供参考！部分内容来源于网络，如有侵权请与我联系删除！部分内容来源于网络，如有侵权请与我联系删除！
