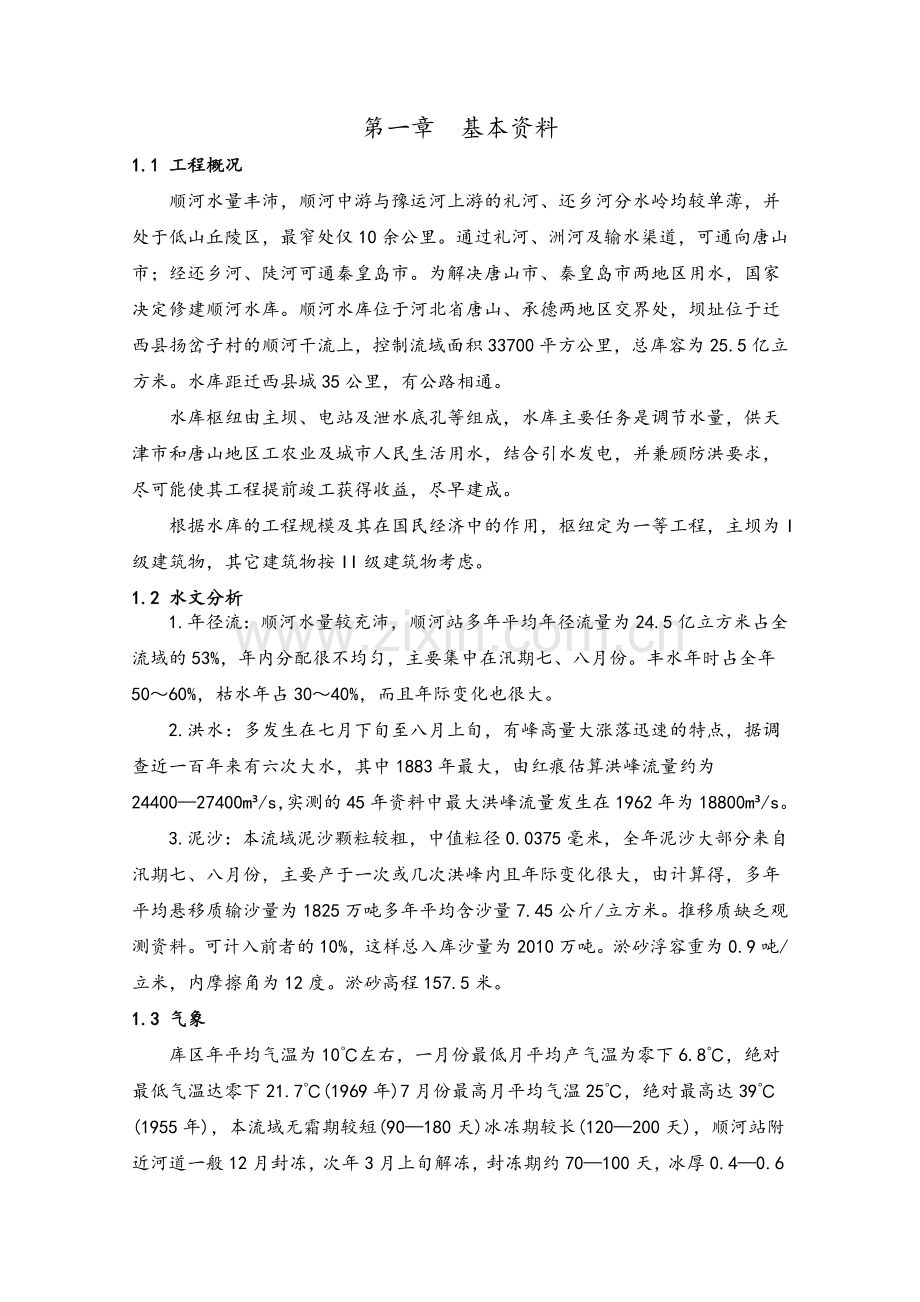

第一章 基本资料
1.1 工程概况
顺河水量丰沛，顺河中游与豫运河上游的礼河、还乡河分水岭均较单薄，并处于低山丘陵区，最窄处仅10余公里。通过礼河、洲河及输水渠道，可通向唐山市；经还乡河、陡河可通秦皇岛市。为解决唐山市、秦皇岛市两地区用水，国家决定修建顺河水库。顺河水库位于河北省唐山、承德两地区交界处，坝址位于迁西县扬岔子村的顺河干流上，控制流域面积33700平方公里，总库容为25.5亿立方米。水库距迁西县城35公里，有公路相通。
水库枢纽由主坝、电站及泄水底孔等组成，水库主要任务是调节水量，供天津市和唐山地区工农业及城市人民生活用水，结合引水发电，并兼顾防洪要求，尽可能使其工程提前竣工获得收益，尽早建成。
根据水库的工程规模及其在国民经济中的作用，枢纽定为一等工程，主坝为I级建筑物，其它建筑物按II级建筑物考虑。
1.2 水文分析
1.年径流：顺河水量较充沛，顺河站多年平均年径流量为24.5亿立方米占全流域的53%，年内分配很不均匀，主要集中在汛期七、八月份。丰水年时占全年50～60%，枯水年占30～40%，而且年际变化也很大。
2.洪水：多发生在七月下旬至八月上旬，有峰高量大涨落迅速的特点，据调查近一百年来有六次大水，其中1883年最大，由红痕估算洪峰流量约为24400—27400m³/s，实测的45年资料中最大洪峰流量发生在1962年为18800m³/s。
3.泥沙：本流域泥沙颗粒较粗，中值粒径0.0375毫米，全年泥沙大部分来自汛期七、八月份，主要产于一次或几次洪峰内且年际变化很大，由计算得，多年平均悬移质输沙量为1825万吨多年平均含沙量7.45公斤/立方米。推移质缺乏观测资料。可计入前者的10%，这样总入库沙量为2010万吨。淤砂浮容重为0.9吨/立米，内摩擦角为12度。淤砂高程157.5米。
1.3 气象
库区年平均气温为10℃左右，一月份最低月平均产气温为零下6.8℃，绝对最低气温达零下21.7℃(1969年)7月份最高月平均气温25℃，绝对最高达39℃(1955年)，本流域无霜期较短(90—180天)冰冻期较长(120—200天)，顺河站附近河道一般12月封冻，次年3月上旬解冻，封冻期约70—100天，冰厚0.4—0.6米，岸边可达1米，流域内冬季盛行偏北风，风速可达七、八级，有时更大些，春秋两季风向变化较大夏季常为东南风，多年平均最大风速为18米/秒，水库吹程D=3公里。

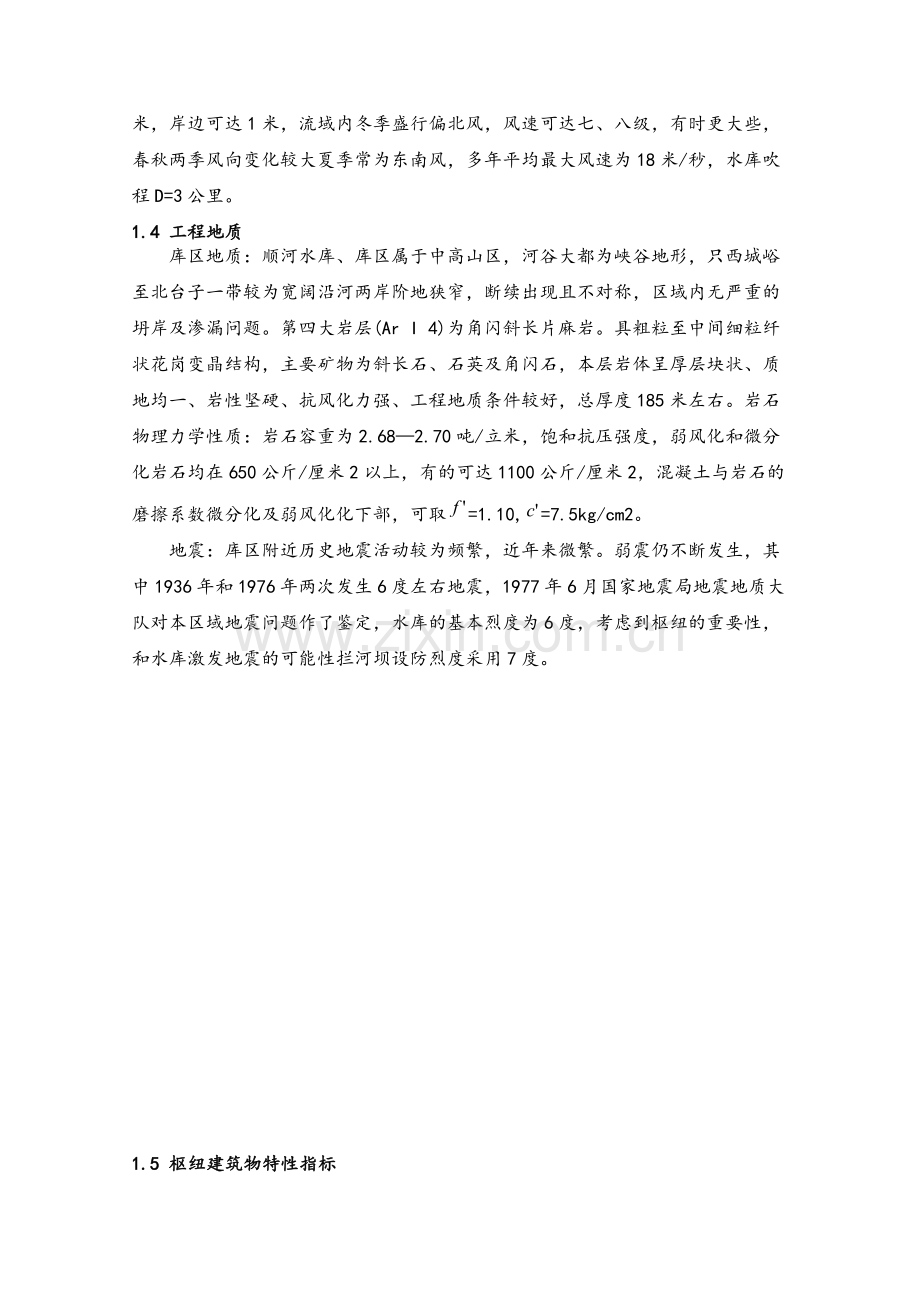

1.4 工程地质
库区地质：顺河水库、库区属于中高山区，河谷大都为峡谷地形，只西城峪至北台子一带较为宽阔沿河两岸阶地狭窄，断续出现且不对称，区域内无严重的坍岸及渗漏问题。第四大岩层(Ar I 4)为角闪斜长片麻岩。具粗粒至中间细粒纤状花岗变晶结构，主要矿物为斜长石、石英及角闪石，本层岩体呈厚层块状、质地均一、岩性坚硬、抗风化力强、工程地质条件较好，总厚度185米左右。岩石物理力学性质：岩石容重为2.68—2.70吨/立米，饱和抗压强度，弱风化和微分化岩石均在650公斤/厘米2以上，有的可达1100公斤/厘米2，混凝土与岩石的磨擦系数微分化及弱风化化下部，可取=1.10,=7.5kg/cm2。
地震：库区附近历史地震活动较为频繁，近年来微繁。弱震仍不断发生，其中1936年和1976年两次发生6度左右地震，1977年6月国家地震局地震地质大队对本区域地震问题作了鉴定，水库的基本烈度为6度，考虑到枢纽的重要性，和水库激发地震的可能性拦河坝设防烈度采用7度。
1.5 枢纽建筑物特性指标
项 目
单 位
指 标
备 注
水
位
校核洪水位
米
227.2
设计洪水位
米
225.7
p=0.01%
正常蓄水位
米
224.7
p=0.1%
汛期限制水位
米
216.0
死水位(发电)
米
180.0
校核洪水位尾水位
米
156.8
设计洪水尾水位
米
152.0
正常尾水位
米
138.4
库
容
总库容
亿立米
25.5
计入十年淤积
调洪库容
亿立米
7.4
兴利库容
亿立米
19.5
共用库容
亿立米
5.6
死库容
亿立米
4.2
计入十年淤积
坝 型
混凝土重力坝
坝顶溢孔数
孔
19
堰顶高程
米
210.0
闸墩的中墩厚度为3米
每孔净宽
米
15.0
（横缝设在闸墩中间）
工作闸门尺寸
米×米
15×15
弧形钢闸门
启闭机(2×70吨)
台
19
固定式卷扬机
设计洪水下泄能力
米3/秒
32300
校核水位下泄量
42900
限泄275003
泄
水
孔
进口底高程
米
160.0
底孔数目
孔
4
工作闸门尺寸(宽×高)
米×米
5×7
弧形钢闸门
启闭机
台
4
设计水位泄水能力
米3/秒
4340
校核水位泄水能力
米3/秒
4430
电
站
引
水
管
道
水管道进口底高程
米
170.0
三条引水管
管线长度
米
121.0
管 径
米
5.0
最大引水流量
米3/秒
104
每条引水道
工作闸门
扇－米×米
3－5×7
平板钢闸门
工作闸门启闭机
台
3
240×70吨液压
平板检修门
米×米
5×8.5
式共用一扇
检修门启闭机
台
1
400/25吨门机
电
站
主厂房尺寸(长×宽×高)
米×米×米
72×19.1×39.00
机组间距
米
16
水轮发电机组
台
3
装机容量
万瓦
3×6=18
水轮机型号
HL702-
LJ－330
额定出力
万瓦
6.18
发电机型号
TS-750/
190－36
额定出力
万瓦
6.0
主要压器型号
SSPL-80000
/220
输电线电压
千伏
220
共3台
第二章 坝体剖面拟定
2.1 剖面拟定原则
1、设计断面要满足稳定和强度要求；
2、力求剖面较小；
3、外形轮廓简单；
4、工程量小，运用方便，便于施工。
重力坝的基本剖面是指在自重、静水压力和扬压力三项主要荷载作用下，满足稳定和强度要求，并使工程量最小的三角形剖面，如图2—1所示，在已知坝高H、水压力P、抗剪强度参数f、c 和扬压力U 的条件下，根据抗滑稳定和强度要求，可以求得工程量最小的三角形剖面尺寸。
图2-1 重力坝的基本剖面图示
2.2 拟定实用剖面
2.2.1 确定坝顶高程
（1）高差Δh 的计算
根据《混凝土重力坝设计规范》（SL319-2005）8.1.1，坝顶应高于校核洪水位，坝顶上游防浪墙顶的高程应高于波浪顶高程，其与正常蓄水位或校核洪水位的高差，可由下边公式（8.1.1）计算，应选择两者中防浪顶高程中高者作为选定高程。
式中：--防浪墙顶至正常蓄水位或校核洪水位的高差，m;
--波高，m；
--波浪中心线至正常或校核洪水位的高差，m；
--安全超高；
根据基本资料可知：水库吹程D=3×103m，多年平均最大风速V0=18m/s。
该工程的结构安全级别为Ⅰ级，故查得设计洪水位情况hc＝0.7m；校核洪水位情况hc＝0.7m。
下面按官厅公式计算h1% ， hz。
波高hl：gD/V02=28∈(20～250)，为累计频率5%的波高h5%
规范规定应采用累计频率为1%时的波高，对应于5%波高，应乘以1.24；
首先计算波浪高度hl 和波浪长度L 和波浪中心线超出静水面的高度hz。
1）、 设计洪水位时：
设计洪水位时Δh 计算
风速采用50 年一遇的风速2 V0 =2×18=36m/s，吹程D=3×103m。
波浪三要素计算如下：
波高hl=0.0166 V05/4 D1/3=2.11m
波长L=10.4(hl)0.8 =19m
壅高（一般峡谷水库因，所以：）； 取hz=πhl2/L=0.736m
由规范《SL319-2005》中波浪爬高公式
计算得出h=h5% =2.11m
因gD/V02=28，h1%=1.24h5%=2.616m ； hz = 0.736m ； hc = 0.7m
Δh = h1% + hz + hc=4.05m
2）、 校核洪水位时：
计算方法同上，V0 取18 m/s
Δh = h1% + hz + hc=1.10+0.26+0.5=1.85m
（2）坝顶高程计算
坝顶高程按下式计算，并选用其中较大值
坝顶高程=设计洪水位+Δh 设=225.7+4.05=229.75m
坝顶高程=校核洪水位+Δh 校=227.2+1.85=229.05m
取设计洪水位时的情况229.75m
为保证坝体运行安全，需设置防浪墙，取1.2m，为▽229.75m。
2.2.2 确定坝高
1、枢纽布置方案拟定
枢纽布置是确定挡水坝段、溢流坝段、电站坝段、底孔坝段的相互位置，挡水坝段布置在河床两岸，河床中间为溢流坝段、电站坝段、底孔坝，而溢流坝段与电站坝段不宜建在一起，故枢纽布置方案有两种：
方案一 电站坝段在右岸
优点：1、进坝公路在左岸，便于交通运输；2、电站坝段在右岸主河槽位置，水轮机安装高程低，从而有利于发电。
缺点：左岸设溢流坝，冲刷坑部位地质条件较差。
方案二 电站坝段在左岸
优点：1、电站布置在左岸，地势开阔，布置方便；2、溢流坝位于右岸河床段，使冲刷避开左岸地质条件较差的区域。
缺点：增加开挖工程量，运输不方便
综上所述，方案一工程量小，运输方便，且左岸冲刷问题可经工程措施予以处理，保证大坝安全稳定，故选方案一
2、确定坝高
根据规范，坝高超过100m 时，可建在新鲜、微风化至弱风化下部基岩上。原则上应考虑技术加固处理后，在满足坝的强度和稳定的基础上，减少开挖。基础中存在的局部工程地质缺陷，例如表层夹泥裂缝、强风化区、断层破碎带、节理密集带及岩溶充填物等均应结合基础开挖予以挖除。由方案一，河床的片麻岩地基上修建实体重力坝，通过立视图上确定的坝基开挖线定出建基面最低开挖高程为▽126.0m。
因此，最大坝高为228.55 -126=102.55m属于高坝。
2.2.3 坝顶宽度
坝顶宽度应根据设备布置、运行、检修、施工和交通等需要确定并应满足抗震，特大洪水时维护等要求。
因无特殊要求，根据规范的规定，坝顶宽度可采用坝高的8%～10%取值，且不小于2m 并应满足交通和运行管理的需要。按坝高的10%计算，即为10.4 米，考虑到上游防浪墙、下游侧护栏、排水沟槽及两边人行道等，取坝顶宽为10m，以满足大坝维修作业通行需要。
2.2.4 坝坡的确定
拟定坝体形状为基本三角形。坝的下游面为均一斜面，斜面的延长线与上游坝面相交于最高库水位处，为了便于布置进口控制设备，又可利用一部分水重帮助坝体维持稳定，本次设计采用上游坝面上部铅直，下部倾斜的形式。该形式为实际工程中经常采用的一种形式，具有比较丰富的工程经验。
根据已知条件，上游坝坡坡率n=0.2，做成上铅直下部倾向上游；下游坝坡坡率m=0.6～0.8，取m=0.8。
在上下游坡率及坝顶高程已知的条件下，上游起点高程为185.0m，下游起波点高程为228.55m
2.2.5 基础灌浆廊道尺寸拟定
高、中坝内必须设置基础灌浆廊道，兼作灌浆、排水和检查之用。
基础灌浆廊道的断面尺寸，应根据浇灌机具尺寸即工作要求确定，为了保证完成其功能且可以自由通行，设计基础灌浆廊道断面取3.0×4.5m，形状采用城门洞型。
廊道的上游壁离上游侧面的距离应满足防渗要求，在坝踵附近距上游坝面0.05～0.1 倍作用水头、且不小于4～5m 处设置，本次设计取9m，为满足压力灌浆，基础灌浆廊道距基岩面不宜小于1.5 倍廊道宽度，取6m。
初步拟定坝体形状剖面如图所示。
图2-2 非溢流坝段剖面尺寸图
第三章 稳定分析
3.1 荷载计算及其组合
重力坝的主要荷载主要有：自重、静水压力、浪压力、泥沙压力、扬压力、地震荷载等，常取1ｍ坝长进行计算。
荷载组合可分为基本组合与特殊组合两类。基本组合属于设计情况或正常情况，由同时出现的基本荷载组成。特殊组合属校核情况或非常情况，由同时出现的基本荷载和一种或几种特殊荷载组成。设计时应从这两类组合中选择几种最不利的、起控制作用的组合情况进行计算，使之满足规范中规定的要求。
本次设计考虑的基本荷载组合为正常蓄水位和设计洪水位；特殊组合为校核洪水位和地震情况，它们分别考虑的荷载如下表所示。
表3-1
荷载
组合
考虑情况
荷载
自重
（水重）
静水
压力
扬压
力
泥沙
压力
浪压
力
地震
荷载
动水
压力
泥沙压
力
基本
组合
校核洪水位情况
√
√
√
√
√
√
√
注：1.应根据各种作用同时发生的实际可能性，选择计算中的最不利的组合；
2.分期施工的坝应按相应的荷载组合分期进行计算。
3.施工期的情况应作必要核算，作为特殊组合。
4.根据地质和其他条件，如考虑运用时排水设备，易于堵塞，须经常维修时，应考虑排水失效的情况，作为特殊组合。
5.地震情况的静水压力、扬压力、浪压力按正常蓄水位计算。
6.表中的“√”表示应考虑的荷载。
下面就各种情况计算相应荷载，计算示意图如下
W12
W2’
H1 W2’ W13 W3
W11 Pd H2
b3
U4 γH2
γH1 U2 U3 αγH
U1
图3-1 重力坝荷载计算示意图
3.1.1 自重W
坝体自重的计算公式： W =Vγc（kN） （3-6）
式中 V——坝体体积，m3；由于取1m坝长，可以用断面面积代替，通常把它分成如图3-1 所示的若干个简单的几何图形分别计算重力；
γc ——坝体混凝土的重度（本设计中混凝土的重度为24kN/ m3）
分解后的三部分自重：
W= W1 + W2 + W3 =24×0.5×11.8×59+24×10×102.55+24×0.5×91.25×73=112464kN
3.1.2 静水压力P
静水压力是作用在上下游坝面的主要荷载，计算时常分解为水平水压力PH和垂直水压力PV两种。
根据水力学公式
水平水压力PH 计算公式为：
式中： Ｈ — 计算点处的作用水头，m；
γw —水的重度，常取9.81 kN／m3；
垂直水压力PV 按水重计算。
计算正常蓄水位情况下的上下游水深：
上游水深H1 =227.2-124.0=103.2m；下游水深H2 =156.8-124.0=32.8m
上游垂直水压力：Pv1=8022.5kN
下游垂直水压力：Pv2=30.8×0.8×30.8×0.5×9.81=3720kN
水重：Pv= Pv1+ Pv2=8022.5+3720=11742.5 kN（↓）
上游水平水压力：PH1 =－0.5×9.81×102.552=－51533kN（→）
下游水平水压力：PH2=0.5×9.81×30.82=4650kN（←）
泥沙压力Ps
一般计算年限取50～100 年，水平泥沙压力Ps 为：
式中：γsb——泥沙的浮容重，0.9×9.8kN/m3；
hs ——坝前淤沙厚度，157.5-126=31.5m
Φs ——淤沙的内摩擦角，( 12°)。
故泥沙压力为
Ps=1/2×0.9×9.81×33.52×tan2（45°- 12°/2）=2889kN
浪压力
1.波浪要素计算及波态判别
根据规范SL319-2005，波浪要素按官厅水库公式计算（适用于V0<20m/s 及D<20km）：
h ——当gD/V02=20～250 时，为累积频率5%的波高h5%；
当gD/V02=250～1000 时，为累积频率10%的波高h10%
由剖面计算结果知，取累积频率5%的波高h5%
Lm ——平均波长（m）；
波浪中心线至水库静水位的高度hz 按下式计算：
其中，平均波长Lm按下式计算：
=0.331V0-1/2.15(gD/V02)1/3.75×V02/g
=9.44m
2.波浪压力计算
各种情况均按深水波计算浪压力，如图所示。
深水波浪压力分布
浪压力计算公式为
h1%=1.1 hz = 0.26m
Pl=γLm(h1%+hz)/4=9.81×9.44÷4×（1.1＋0.26）=32kN（→）
3.1.3 扬压力U
扬压力为渗透压力和浮托力
浮托力：
UF =9.81×(156.8-126) ×93=28100 KN
渗透压力：由《混凝土重力坝设计规范》
河谷段 γ=0.2~0.3 岸坡段γ=0.3~0.4
选取0.3 γh=0.3×（227.2-126）=30m
渗透压力：U1 =17825 KN
所以扬压力：U= U1 + UF = 28100+17825=45385 KN
水平推力：P=PL + PS - P H=32+51533+2889-4650=49804KN
铅直应力：W= Pv + G+PS, +PV, =8022.5+112464+876+3720=117862.5 KN
C, A=750×93=69750 KN
3.2 稳定分析
重力坝的抗滑稳定分析按单一安全系数法和分项系数极限状态设计进行计算和验算。抗滑稳定分析的目的是核算坝体沿坝基面或沿地基深层软弱结构面抗滑稳定的安全度。抗滑稳定计算时取单宽作为计算单元。
U
坝体抗滑稳定计算简图
正常蓄水位情况按单一安全系数法验算,计算公式如下：
式中：
Ks′—— 按抗剪断强度计算的抗滑稳定安全系数；
f′—— 坝体混凝土与坝基接触面的抗剪断摩擦系数，f′=1.10
c′—— 坝体混凝土与坝基接触面的抗剪断凝聚力，KPa，c′=75kg/cm2=735.75KPa；
A —— 坝基接触面截面积，单宽，A=94.6m2。
ΣW—— 作用于坝体上全部荷载（包括扬压力）对滑动平面的法向分值，kN；
ΣP—— 作用于坝体上全部荷载对滑动平面的切向分值，kN；
按抗剪断强度公式（3-18）计算的坝基面抗滑稳定安全系数Ks′值应不小于3.0
=(1.1×（117862.5－45385）＋69750÷49804
=3.72
所以，Ks′＞（K）=3
满足规范要求。
第四章 应力分析
应力分析的目的是为了检验大坝在施工期和运用期是否满足强度要求，同时也是研究解决设计和施工期中的某些问题，如混凝土标号区分和某些部位的配筋等提供依据。
在一般情况下，坝体的最大、最小正应力和主应力都出现在上下游坝面，所以重力坝设计规范规定，应核算上下游坝面的应力是否满足强度要求。
应力分析的过程是：首先进行荷载计算和荷载组合，然后选择适宜的方法进行应力计算，最后检验坝体各部位的应力是否满足强度要求。依据规范，本次应力分析用材料力学法进行计算。
材料力学法三个基本假定：
1.坝体混凝土为均质、连续、各向同性的弹性材料。
2.视坝段为固接于地基上的悬臂梁，不考虑地基变形对坝体应力的影响，并认为各坝段独立工作，横缝不传力。
3.假定坝体水平截面上的正应力按直线分布，不考虑廊道等对坝体应力的影响。
4.1计算截面以上全部荷载对截面垂直水流流向的形心轴的力矩
（1）坝体自重产生的力矩
MW1 = 750250KN·m
MW2 =116640KN·m
MW3 =305320KN·m
（2）上游坝坡上产生的力矩
Mpv1 =9.8×11.8×46.2×(11.8/2+10+25.5)=221182.3 KN·m
Mpv2 =9.8 ×0.5×59×11.8×(47.3－11.8/3)=147940 KN·m
（3）泥沙自重产生的力矩
MPSH =2888×1/3×(157.5－126)=30324 KN·m
MPSV =9.8×0.5×31.5×11.8×(47.3－11.87/3)=78942 KN·m
（4）上游静水压力产生的力矩：
MPH =51533×1/3×101.2=1738379.9 KN·m
（5）浪压力产生的力矩
波长L=19.02m 坝前水深H=99.7m h1% =2.6m，hz=0.73m
y1，y2分别为浪压力三角形形心到坝基面中心的距离
y1=94.47m，y2=87m
M=1/4×9.8×19.02×94.47×(19.02/2+2.6+0.73) － 87/2×9.8×(19.02/2)2 =17960 KN·m
（6）水自重产生的力矩
MPh，=ph，×1/3(156.8 －126) = 4648.32×1/3(156.8-126) =47723KN·m
MPv, = pv×2/3（156.8 －126）=76356.7 KN·m
（7）不计扬压力产生的力矩
4.2上、下游边缘应力σyu和σyd
计算公式
其中：
ΣW——作用于计算截面以上全部荷载的铅直分力的总和，kN；
ΣM——作用于计算截面以上全部荷载对坝基截面垂直水流流向形心轴的力矩总和，kN·m；
B——计算截面的长度，m。
ΣW=11786.25 kN
ΣM=750250＋116640＋305320＋14940-30324＋78942-1738379.9－351066.3－17960＋47723－76356.7=－249205.6kN·m
B=93m
=117862.5/93＋6×－249205.6/932=1094 kPa
=117862.5/93－249205.6/932=1238 kPa
σyu和σyd均大于0,坝踵、坝址处均没有出现拉应力，满足工程规范要求。
4.3主应力计算
kPa
kPa
坝体混凝土材料C20拉压强度为20Mpa。
计算结果表明，重力坝在正常蓄水位情况下应力满足规范要求。
第五章 细部构造设计
5.1 坝顶构造
坝顶路面应具有2～3％的横向坡度，并设置砼排水沟(30×30cm)以排出坝顶雨水，坝顶上游的防浪墙（宽0.5m，高1.2m）要承受波浪和漂浮物的作用，因此墙身应有足够的刚度、强度和稳定性，宜采用与坝体连成整体的钢筋砼结构，而下游侧则可设防护栏，为满足运用要求和交通要求，在坝顶上布置照明设施，即在上游侧每隔25m 设一对照明灯，一只朝向坝顶路面方向，一只朝向水库方向。根据大坝正常运行需要，在坝顶还要设置通向坝体内部各层廊道、电站的电梯井，便于观测和维修人员快速进出。
5.2 分缝止水
5.2.1 坝体分缝
1、横缝：减小温度应力，适应地基不均匀变形和满足施工要求；
2、纵缝：适应砼的浇筑能力和减小施工期的温度应力，在平行坝轴线方向设置。
一般情况下横缝为永久缝，也有临时缝，垂直坝轴线，用于将坝体分成为若干独立的坝段；纵缝为临时缝，可分为铅直纵缝、斜缝和错缝三种，纵缝缝面应设水平向键槽，键槽呈斜三角形，槽面大致沿主应力方向，在缝面上布置灌浆系统进行接缝灌浆，为了灌浆时不使浆液从缝内流出，必须在缝的四周设止浆片。
3、水平施工缝：是上、下层浇筑块之间的接合面。浇筑块厚度一般为1.5～4.0m；在靠近基岩面附近用0.75～1.0m 的薄层浇筑，以利于散热，减少温升，防止开裂。
5.2.2 止水设计
横缝内需设止水，止水材料有金属片、橡胶、塑料及沥青等，对于高坝应采用两道止水片，中间设沥青井，金属片止水一般采用1.0～1.6mm 后的紫铜片，第一道止水治上游面的距离应有利于改善坝体头部应力，一般为0.5～2.0m（本设计采用1.0m），每侧埋入砼的长度约为20～25cm（本设计采用25cm），在止水片的安装时要注意保证施工质量，沥青井为方形或圆形（本设计采用方形），其一侧可用预制砼块，预制块长1.0～1.5m，厚5～10cm（本设计采用1m×10cm），沥青井尺寸大致为15cm～15cm 至25cm～25cm（本设计采用20cm×20cm），井内灌注的填料由二号或三号是由沥青，水泥和石棉粒组成，井内设加热设备（通常采用电加热的方法），将钢筋埋入井中，并以绝缘体固定，从底部一直通到坝顶，在井底设置沥青排出管，以便排除老化的沥青，重填新料，管径可为15～20cm。
止水片及沥青井需伸入岩基一定深度，约30～50cm，井内填满沥青砂，止水片必须延伸到最高水位以上，沥青井需延伸到坝顶。
5.3 混凝土标号分区
砼重力坝坝体各部分的工作条件及受力条件不同,对砼材料性能指标的要求也不同,为了满足坝体各部分的不同要求,节省水泥用量及工程费用,把安全与经济统一起来，通常将坝体砼按不同工作条件进行分区,选用不同的强度等级和性能指标,一般分为6 个区,见下图。
Ⅰ区—上、下游水位以上坝体表层砼，其特点是受大气影响；
Ⅱ区—上、下游水位变化区坝体表层砼，既受水位的作用也受大气影响；
Ⅲ区—上、下游最低水位以下坝体表层砼；
Ⅳ区—坝体基础砼；
Ⅴ区—把体内部砼；
Ⅵ区—抗冲刷部分的砼。
为了便于施工，选定各区域砼等级时，各类别应尽量少,相邻区的强度等级不得超过两级，分区的厚度一般不得小于2～5m，以便浇筑施工，分区对混凝土性能的要求见下表，表中“++”表示选择各区同等级的主要控制因素，有“+” 的表示需要提出要求；有“-”的为不需要提出要求。
表5-1 坝体各区对混凝土性能的要求
表5-1 坝体各区对混凝土性能的要求
分区
强度
抗渗
抗冻
抗冲刷
抗侵蚀
低热
最大水灰比
选择各区厚度的主要因素
严寒寒冷地区
温和地区
I
+
-
++
-
-
+
0.55
0.60
抗冻
II
+
+
++
-
+
+
0.45
0.50
抗冻、抗裂
III
++
++
+
-
+
+
0.50
0.55
抗渗、抗裂
IV
++
+
+
-
+
++
0.50
0.55
抗裂
V
++
+
+
-
-
++
0.65
0.65
VI
++
-
++
++
++
+
0.45
0.45
抗冲、耐磨
5.4 坝体排水
坝体排水为了减小渗水对坝体的不利影响，在靠近坝体上游面需要设置排水管幕，排水管应通至纵向排水管道，其上部应通至上层廊道或坝顶（溢流面以下），以便于检修管距可采用采用3m，排水管幕距上游坝面的距离，一段要求不小于坝前水深的1/10～1/12，且不少于2m，（1/10～1/12）（104.14～107.1）=（8.68～10.71）m，故根据规定排水管设置在距上游面9m 处，以使渗透坡降控制在允许范围内。排水管采用预制多孔混凝土管，内径可为15cm～25cm（取20cm），随着坝体混凝土的浇筑而加高。渗入排水管的水可汇集到下层纵向廊道，沿积水沟或集水管经横向廊道的排水沟汇入集水井，再用水泵或自流排水排向下游，排水沟断面常用30cm×30cm，低坡3%，排水管施工时必须防止被混凝土的杂物等堵塞。排水管与廊道的连通采用直通式。
5.5 廊道系统
为了满足施工运用要求，如灌浆，排水，观测，检查和交通的需要，在坝体内设置各种廊道，这些廊道互相连通，构成廊道系统。
5.5.1 坝基灌浆廊道
帷幕灌浆需要在坝体浇灌到一定高度后进行，以便利用混凝土压重提高灌浆压力，保证灌浆质量。本次设计基础灌浆廊道断面取3.0×4.5m，形状采用城门水洞型。廊道的上游壁离上游侧面的距离应满足防渗要求，在坝踵附近距上游坝面0.05～0.1 倍作用水头、且不小于4～5m 处设置，本次设计取10m，为满足压力灌浆，基础灌浆廊道距基岩面不宜小于1.5 倍廊道宽度，取5m。
灌浆廊道兼有排水作用，并在其上游侧设排水沟，下游侧设坝基排水孔幕，在靠近廊道最低处设置集水井，汇集从坝基和坝体的渗水，然后经由水泵抽水排至下游坝外。
5.5.2 检查及坝体排水廊道
为了检查巡视和排除渗水，常在靠近坝体上游面适当高度方向每隔15～30m设置检查和排水廊道，断面形式多采用城门洞形，最小宽度为1.2m，最小高度为2.2m，距上游面的距离应不少于0.05～0.07 倍水头，且不小于3m,该重力坝选取7m，上游测设排水沟。
各层廊道在左右两岸应各有一个出口，并用铅直的井使各层廊道连通。排水廊道断面尺寸统一拟定为2m×2.5m，城门洞形。
第六章 地基处理设计
天然地基，由于经受长期的地质作用，一般都有风化、节理、裂隙等缺陷，有时还有断层、破碎带和软弱夹层，所有这些都需要采取适当的处理措施，地基处理的主要任务是：（1）防渗；（2）提高基岩的强度和整体性。
6.1 清基开挖
6.1.1 开挖原则
地基开挖与清理的目的是使坝体坐落在稳定、坚固的地基上。开挖深度应根据坝基应力、岩石强度及完整性，结合上部结构对地基的要求和地基加固处理的效果、工期和费用等研究确定，原则上应考虑技术加固处理后，在满足坝的强度和稳定的基础上，减少开挖。坝高超过100m 时，可建在新鲜、微风化或弱风化下部的基岩上。
6.1.2 开挖设计
靠近坝基面的缓倾角软弱夹层应尽可能清除。顺河流流向的基岩面尽可能略向上倾斜，以增强坝体的抗滑稳定性，基岩面应避免有高低悬殊的突变，以避免造成坝体内应力集中。在坝踵和坝址处可开挖齿坎以利稳定。采用爆破开挖时应避免放大炮，以避免造成新的裂隙或是原有裂隙张开。基岩开挖到最后0.5～1.0m，应采用受风钻钻孔，小药量爆破；遇有宜风化的页岩、粘土岩等，应留0.2～0.3m 的保护岩层，待到浇筑混凝土前再挖除。对岸坡坝段，在平行坝轴线方向宜开挖成台阶状，但须避免尖角。
6.1.3 坝基清理
基岩开挖后，在浇灌混凝土前，需要进行彻底的清理和冲洗，包括：清除松动的岩块，打掉突出的尖角。基坑中原有的勘探钻孔、井、洞等均应回填封堵。
6.2 坝基加固
固结灌浆孔一般布置在应力较大的坝踵和坝趾附近，以及节理裂隙发育和破碎带范围内。
采用浅孔低压灌注法灌入水泥浆，以提高基岩的弹性模量、抗渗性和强度等。在坝踵、坝址附近灌注孔相对较密，呈梅花形布置，其他部位疏一些。孔距排距由灌浆试验确定，一般从10～20m 开始，采用内插逐步加密的方法，最终约为3～4m，本设计取4m。孔深5～8m，必要时还可适当加深，帷幕上游区的孔深一般为8～15m。钻孔方向垂直于基岩面。当存在裂隙时，为了提高灌浆效果，钻孔方向尽可能正交于主要裂隙面，但倾角不能太大。
6.3 防渗排水
6.3.1 帷幕灌浆
1、帷幕灌浆目的
帷幕灌浆的目的是：降低坝底渗透压力，防止坝基内产生机械或化学管涌，减少坝基渗流量。灌浆材料最常用的是水泥浆，有时也采用化学灌浆，化学灌浆的优点是：可灌性好，抗渗性强，但较昂贵，且污染地下水质，使用时需慎重，本次设计从经济合理以及环保角度考虑，选用水泥浆作为灌浆材料。
2、帷幕灌浆范围
防渗帷幕布置于靠近上游面坝轴线附近，自河床向两岸延伸，钻孔和灌浆常在坝体内特设的廊道内进行，靠近岸坡处也可在坝顶、岸坡或平洞内进行。平洞还可以起排水作用，有利于岸坡的稳定。钻孔方向一般为铅直，必要时也可有一定斜度，以便穿过主节理裂隙，但角度不宜太大，一般在100 以下，以便施工。防渗帷幕的深度根据作用水头和基岩的工程地质、水文地质情况确定。当地质内的不透水层厚度不大时，帷幕可穿过透水层深入相对隔水层3～5m。当相对隔水层埋藏较深，则帷幕深度可根据防渗要求确定，通常采用坝高的0.3～0.7倍。
帷幕深入两岸的部分，原则上也应达到上述标准，并与河床部位的帷幕保持连续，形成连续的不透水的防渗墙。当相对隔水层距地面不远时，帷幕应深入岸坡与该层相衔接。当相对隔水层埋藏较深时，可深到原地下水位线与最高枯水位的交点处，以降低水库蓄水后库岸的地下水
6.3.2 坝基排水
为进一步降低坝底面的扬压力，应在防渗帷幕后设置排水孔幕。
根据规定要求，坝基的排水孔幕在防渗帷幕的下游，向下游倾斜，与灌浆帷幕的夹角为15°，孔距取3m，孔径为200mm。孔深为10m，沿坝轴线方向设置一排。
