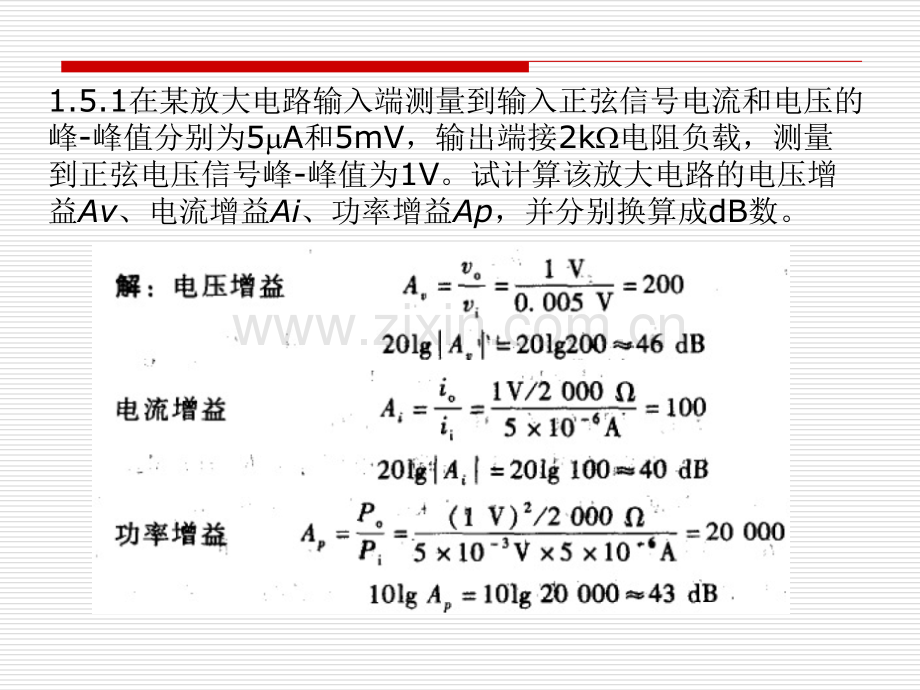

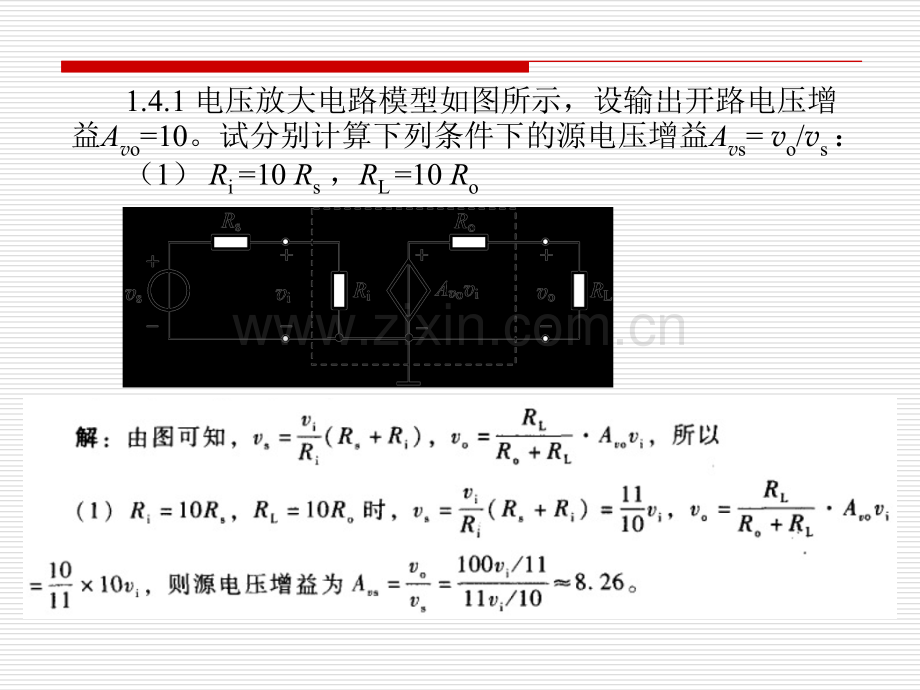

1.4.1 电压放大电路模型如图所示，设输出开路电压增益Avo=10。试分别计算下列条件下的源电压增益Avs=vo/vs：（1）Ri=10 Rs，RL=10 Ro1.5.1在某放大电路输入端测量到输入正弦信号电流和电压的峰-峰值分别为5A和5mV，输出端接2k电阻负载，测量到正弦电压信号峰-峰值为1V。试计算该放大电路的电压增益Av、电流增益Ai、功率增益Ap，并分别换算成dB数。1.5.2当负载电阻RL=1k时，电压放大电路输出电压比负载开路（RL=）时输出电压减少20%，求该放大电路的输出电阻Ro。1.5.3一电压放大电路输出端接1k负载电阻时，输出电压为1V，负载电阻断开时，输出电压上升到1.1V，求该放大电路的输出电阻Ro。4.1.1 测得某放大电路中BJT的三个电极A、B、C的对地电位分别为VA9V，VB6V，VC6.2V，试分析A、B、C中哪个是基极b、发射极e、集电极c，并说明此BJT是NPN管还是PNP管。4.2.1 试分析图示各电路对正弦交流信号有无放大作用，并简述理由(设各电容的容抗可忽略)。4.2.1 试分析图示各电路对正弦交流信号有无放大作用，并简述理由(设各电容的容抗可忽略)。4.2.1 试分析图示各电路对正弦交流信号有无放大作用，并简述理由(设各电容的容抗可忽略)。4.2.1 试分析图示各电路对正弦交流信号有无放大作用，并简述理由(设各电容的容抗可忽略)。4.2.2 电路如图所示，设BJT的80，VBE0.6V，ICEO、VCES可忽略不计，试分析当开关S分别接通A、B、C三位置时，BJT各工作在其输出特性曲线的哪个区域，并求出相应的集电极电流IC。4.2.2 电路如图所示，设BJT的80，VBE0.6V，ICEO、VCES可忽略不计，试分析当开关S分别接通A、B、C三位置时，BJT各工作在其输出特性曲线的哪个区域，并求出相应的集电极电流IC。5测量某硅BJT各电极对地的电压值如下，试判别管子工作在什么区域？（a）VC6V VB0.7V VE0V （b）VC6V VB2V VE1.3V（c）VC6V VB6V VE5.4V （d）VC6V VB4V VE3.6V（e）VC3.6V VB4V VE3.4V4.3.5 电路如图 a所示，该电路的交、直流负载线绘于图 b中，试求：(1)电源电压VCC，静态电流IBQ、ICQ和管压降VCEQ的值；(2)电阻Rb、Rc的值；(3)输出电压的最大不失真幅度；(4)要使该电路能不失真地放大，基极正弦电流的最大幅值是多少？（a）(b)4.3.5 电路如图 a所示，该电路的交、直流负载线绘于图 b中，试求：(1)电源电压VCC，静态电流IBQ、ICQ和管压降VCEQ的值；(2)电阻Rb、Rc的值；(3)输出电压的最大不失真幅度；(4)要使该电路能不失真地放大，基极正弦电流的最大幅值是多少？（a）(b)4.3.5 电路如图 a所示，该电路的交、直流负载线绘于图 b中，试求：(1)电源电压VCC，静态电流IBQ、ICQ和管压降VCEQ的值；(2)电阻Rb、Rc的值；(3)输出电压的最大不失真幅度；(4)要使该电路能不失真地放大，基极正弦电流的最大幅值是多少？（a）(b)4.3.5 电路如图 a所示，该电路的交、直流负载线绘于图 b中，试求：(1)电源电压VCC，静态电流IBQ、ICQ和管压降VCEQ的值；(2)电阻Rb、Rc的值；(3)输出电压的最大不失真幅度；(4)要使该电路能不失真地放大，基极正弦电流的最大幅值是多少？（a）(b)4.3.8 画出图示电路的小信号等效电路，设电路中各电容容抗均可忽略，并注意标出电压、电流的正方向。4.3.8 画出图示电路的小信号等效电路，设电路中各电容容抗均可忽略，并注意标出电压、电流的正方向。4.3.8 画出图示电路的小信号等效电路，设电路中各电容容抗均可忽略，并注意标出电压、电流的正方向。4.3.8 画出图示电路的小信号等效电路，设电路中各电容容抗均可忽略，并注意标出电压、电流的正方向。4.3.9单管放大电路如图所示，已知BJT的电流放大系数50。(1)估算Q点；(2)画出简化H参数小信号等效电路；(3)估算BJT的输入电阻rbe；(4)如输出端接入4k的电阻负载，计算Av=vo/vi及Avs=vo/vs。4.3.9单管放大电路如图所示，已知BJT的电流放大系数50。(1)估算Q点；(2)画出简化H参数小信号等效电路；(3)估算BJT的输入电阻rbe；(4)如输出端接入4k的电阻负载，计算Av=vo/vi及Avs=vo/vs。4.3.9单管放大电路如图所示，已知BJT的电流放大系数50。(1)估算Q点；(2)画出简化H参数小信号等效电路；(3)估算BJT的输入电阻rbe；(4)如输出端接入4k的电阻负载，计算Av=vo/vi及Avs=vo/vs。4.3.11电路如图所示，已知BJT的100，VBEQ0.7V。(1)试估算该电路的Q点；(2)画出简化的H参数小信号等效电路；(3)求该电路的电压增益Av、输入电阻Ri、输出电阻Ro；(4)若 中的交流成分出现图 b所示的失真现象，问是截止失真还是饱和失真？为消除此失真，应调整电路中的哪个元件？如何调整？4.4.3射极偏置电路如图所示，已知60。(1)用估算法求Q点；(2)求输入电阻rbe；(3)用小信号模型分析法求电压增益Av；(4)电路其他参数不变，如果要使VCEQ4V，问上偏流电阻为多大？4.4.3射极偏置电路如图所示，已知60。(1)用估算法求Q点；(2)求输入电阻rbe；(3)用小信号模型分析法求电压增益Av；(4)电路其他参数不变，如果要使VCEQ4V，问上偏流电阻为多大？4.4.3射极偏置电路如图所示，已知60。(1)用估算法求Q点；(2)求输入电阻rbe；(3)用小信号模型分析法求电压增益Av；(4)电路其他参数不变，如果要使VCEQ4V，问上偏流电阻为多大？4.4.4 在图所示的放大电路中，设信号源内阻Rs=600，BJT的=50。（1）画出该电路的小信号等效电路；（2）求该电路的输入电阻Ri和输出电阻Ro；（3）当vs=15mV时，求输出电压vo。4.4.4 在图所示的放大电路中，设信号源内阻Rs=600，BJT的=50。（1）画出该电路的小信号等效电路；（2）求该电路的输入电阻Ri和输出电阻Ro；（3）当vs=15mV时，求输出电压vo。4.4.4 在图所示的放大电路中，设信号源内阻Rs=600，BJT的=50。（1）画出该电路的小信号等效电路；（2）求该电路的输入电阻Ri和输出电阻Ro；（3）当vs=15mV时，求输出电压vo。4.5.3 电路如图所示，设100，试求：(1)Q点；(2)电压增益Avs1vo1/vs和Avs2vo2/vs；(3)输入电阻Ri；(4)输出电阻Ro1和Ro2。4.5.3 电路如图所示，设100，试求：(1)Q点；(2)电压增益Avs1vo1/vs和Avs2vo2/vs；(3)输入电阻Ri；(4)输出电阻Ro1和Ro2。
